JMC2427LM - Microondas JENN-AIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno microondas combinado con funciones de grill y convección
Marca	JENN-AIR
Modelo	JMC2427LM
Dimensiones (An x Al x Pr)	Aprox. 76 x 45 x 60 cm (estimación para horno empotrable)
Peso	Aprox. 35 kg (estimación)
Alimentación	240 V, 20 A, 50/60 Hz (fusible de línea 20 A)
Funciones de cocción	Microondas, Grill, Convección, Descongelación, Cocción automática, Cocción combinada
Controles	Pantalla táctil con menú de diagnóstico
Sensores	Sensor de humedad, sensor de temperatura de cavidad, termistor del magnetrón
Accesorios	Plato giratorio, rejilla de cocción, soporte
Iluminación	Lámpara halógena en la cavidad
Ventilación	Ventilador de refrigeración y convección
Seguridad	Interbloqueos de puerta (primario, secundario, control), fusible de seguridad
Mantenimiento y limpieza	Limpiar la cavidad con un paño húmedo, no usar productos abrasivos, verificar las juntas de la puerta
Piezas de repuesto y reparabilidad	Administrador, inversor, magnetrón, termistores, contactores, ventiladores, tablero de control, interfaz de usuario, etc.
Información general	Manual técnico destinado a técnicos de reparación. Uso público a través del manual de instrucciones estándar.

Preguntas frecuentes - JMC2427LM JENN-AIR

¿Cómo acceder al modo de diagnóstico del horno JMC2427LM?

Presione las teclas en el siguiente orden: KITCHEN TIMER > TOOLS > KITCHEN TIMER. Repita dos veces adicionales. Todas las teclas se iluminarán cuando el control entre en modo de diagnóstico.

¿Qué significa el código de error F1E4?

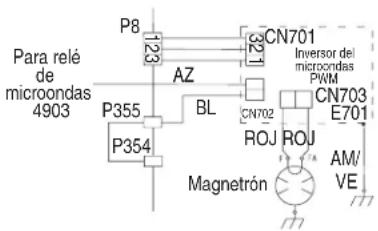

El código F1E4 indica un error del relé 4903 del horno microondas. Verifique las conexiones del relé y el contactor de la puerta. Si el problema persiste, reemplace el administrador del horno microondas.

¿Cómo borrar el historial de códigos de error?

Acceda al menú de diagnóstico, seleccione Error Diagnostics, luego presione Clear History.

El plato giratorio ya no gira, ¿qué hacer?

Primero verifique que el plato esté correctamente instalado. Si el problema persiste, pruebe el motor del plato giratorio: desconecte el aparato, desconecte los cables del motor y mida la resistencia. Debe ser de aproximadamente 2500 Ω. Reemplace el motor si la lectura es infinita.

¿Cómo limpiar el interior del horno microondas?

Use un paño suave y húmedo con un detergente suave. No use productos abrasivos ni limpiadores en aerosol. Limpie bien y seque. No permita que entre agua en las ranuras de ventilación.

El horno se enciende pero no calienta, ¿por qué?

Varias causas posibles: contactor de puerta defectuoso, magnetrón fuera de servicio, inversor averiado o relé 4903 bloqueado. Verifique cada componente comenzando por los contactores y usando el modo de diagnóstico.

¿Cómo probar el termistor de la cavidad?

Desconecte el aparato, desconecte el conector P22 del administrador, mida la resistencia entre los pines. A 25°C, debe ser de aproximadamente 230 kΩ. Si es infinita o en cortocircuito, reemplace el termistor.

¿Puedo usar recipientes metálicos en este horno?

No, nunca coloque recipientes o utensilios metálicos en el horno en modo microondas. Esto puede provocar arcos eléctricos y dañar el aparato. Use platos aptos para microondas.

¿Dónde encontrar el número de serie del horno?

El número de serie se muestra en el menú System Information del modo de diagnóstico, o en una etiqueta ubicada en el chasis trasero del horno.

¿Cómo restablecer el calibrado de la pantalla táctil?

Desconecte el horno y espere 10 segundos, luego vuelva a conectar. Si el problema persiste, acceda al modo de diagnóstico, presione POWER, luego siga las instrucciones de calibrado. Si esto no resuelve el problema, reemplace el tablero de control.

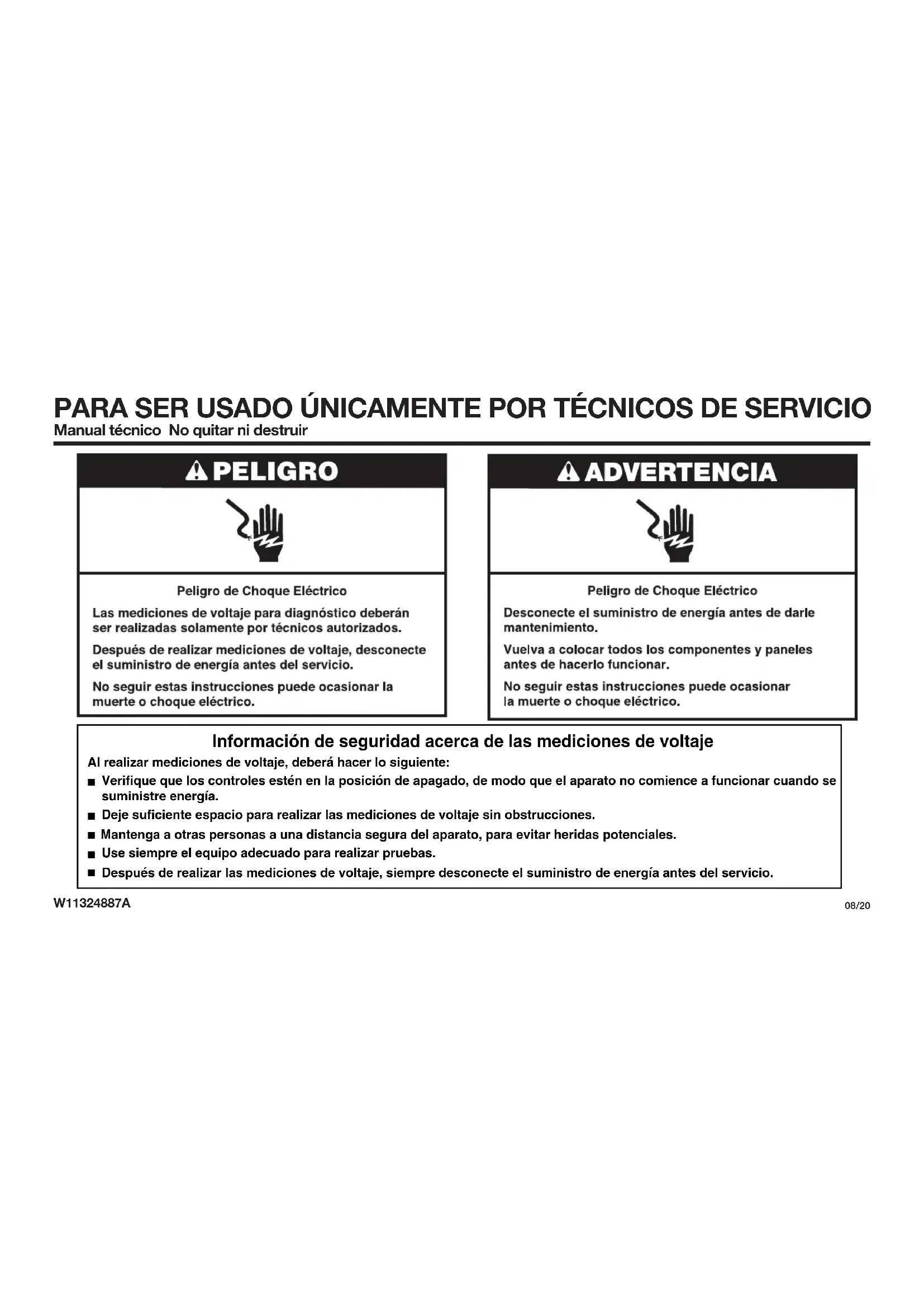

MANUAL DE USUARIO JMC2427LM JENN-AIR

Manual técnico No quitar ni destruir

PELIGRO

Peligro de Choque Eléctrico

Las mediciones de voltaje para diagnóstico deberán ser realizadas solamente por técnicos autorizados.

Después de realizar mediciones de voltaje, desconecte el suministro de energía antes del servicio.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

Información de seguridad acerca de las mediciones de voltaje

Al realizar mediciones de voltaje, deberá hacer lo siguiente:

■ Verifique que los controles estén en la posición de apagado, de modo que el aparato no comience a funcionar cuando se suministre energía.
■ Deje suficiente espacio para realizar las mediciones de voltaje sin obstrucciones.
■ Mantenga a otras personas a una distancia segura del aparato, para evitar heridas potenciales.
■ Use siempre el equipo adecuado para realizar pruebas.
■ Después de realizar las mediciones de voltaje, siempre desconecte el suministro de energía antes del servicio.

IMPORTANTE: Componentes electrónicos sensibles a la descarga electrostática (ESD)

Los problemas de descarga electroestática se encuentran presentes en cualquier lugar. Las descargas electroestáticas pueden dañar o debilitar el ensamblaje del control electrónico. El nuevo ensamblaje del control puede parecer que funciona bien después de que se haya terminado la reparación, pero podrían ocurrir fallas en una fecha posterior debido a la tensión provocada por la descarga electroestática.

■ Utilice una correa antiestática para muñeca. Conecte la correa para muñeca a un punto verde de conexión a tierra, o a una pieza de metal que no esté pintada en el artefacto

-O BIEN-

Toque varias veces con el dedo un punto verde de conexión a tierra o una pieza de metal que no esté pintada en el artefacto.

■ Antes de sacar la pieza de su empaque, toque un punto verde de conexión a tierra o una pieza de metal que no esté pintada con la bolsa antiestática.
■ Evite tocar las piezas electrónicas o los contactos terminales; manipule el ensamblaje del control electrónico solamente por los bordes.
■ Cuando vuelva a empacar el ensamblaje del control electrónico que haya fallado en una bolsa antiestática, siga las instrucciones antes mencionadas.

PRECAUCIONES QUE SE DEBEN RESPETAR ANTES Y DURANTE EL MANTENIMIENTO PARA EVITAR LA EXPOSICIÓN POTENCIAL A ENERGÍA DE MICROONDAS EXCESIVA

a. No haga funcionar el horno, ni permita que se accione, mientras tenga la puerta abierta.
b. Realice las siguientes verificaciones de seguridad en todos los hornos que pasarán por mantenimiento antes de activar el magnetrón u otra fuente de microondas, y realice las reparaciones necesarias:

1. Operación de bloqueo
2. Cierre de puertas adecuado
3. Sellado y superficies de sellado (cebado, desgaste y otros daños)
4. Daño o aflojamiento de bisagras y cerraduras
5. Evidencia de caídas o mal uso

c. Antes de encender la potencia de microondas en cualquier inspección o prueba de mantenimiento dentro de los compartimientos que generan microondas, verifique el magnetrón, guía de ondas o línea de transmisión, y verifique que estén presentes la alineación, la integridad y las conexiones adecuadas en la cavidad.
d. Todo componente defectuoso o mal ajustado en el bloqueo, monitor, cierre de las puertas, la generación de microondas y los sistemas de transmisión se deben reparar, reemplazas o ajustar según los procedimientos descritos en este manual de servicio antes de entregar el horno al dueño.
e. Se debe realizar una verificación de fugas de microondas para verificar el cumplimiento con el estándar CSA en cada horno antes de entregarlo al dueño.

f. No intente operar el horno si la puerta de vidrio está rota.

IMPORTANTE: Antes de encender el magnetrón del horno microondas, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas.

Desenchufe el horno o desconecte el suministro eléctrico antes de realizar las siguientes verificaciones:

■ Una causa probable de la falla de control es la corrosión de las conexiones. Observe las conexiones y verifique la continuidad con un ohmiómetro.
■Todas las pruebas/comprobaciones deben hacerse con un VOM o un DVM que tenga una sensibilidad de 20 000 Ω por voltio de CC o mayor.
■ Controle todas las conexiones antes de reemplazar los componentes, buscando cables rotos o sueltos, terminales con falla o cables que no han sido ajustados lo suficiente dentro de los conectores. Los mazos dañados se deben cambiar completos. No repare un mazo.
Se deben realizar controles de resistencia con el cable de suministro de energía desenchufado del tomacorriente y el mazo de alambres o conectores desconectados.

IMPORTANTE: No reemplace el control si no encuentra evidencia alguna de falla.

Para ingresar al modo Diagnostics (Diagnóstico):

Antes de aplicar cualquier medida de corrección, siga estos pasos para ingresar al modo Diagnostics (Diagnóstico).

1. Para ingresar al modo Diagnostics (Diagnóstico), presione KITCHEN TIMER (Temporizador de cocina)>TOOLS (Herramientas)> KITCHEN TIMER (Temporizador de cocina) (repita dos veces más). NOTA: No debe esperar un aviso audible ni visual del control entre presiones de teclas.
2. Si el control no ingresa a Diagnostics (Diagnóstico), siga repitiendo la secuencia de pulsación de teclas del Paso 1. Cuando el control ingrese a Diagnostics (Diagnóstico), se encenderán todas las teclas.
3. Desde el menú Diagnostics (Diagnóstico), desplácese hasta la selección deseada usando la pantalla táctil.

Diagnóstico de error: Revise y borre el historial de fallas.

Activación de componentes: Active manualmente cada relé.

Sensores e interruptores: Revise las temperaturas tradicionales de la cavidad del horno y el estado del interruptor de puerta/pestillo. Información del sistema: Revise el número de modelo, el número de serie y las versiones de software.

Salir de los diagnósticos

Procedimiento general: Códigos de error

NOTA: Todas las fallas se guardan en el historial de fallas. Para verificar si persiste un código de error, inicie una función de cocción y espere 1 minuto para comprobar si aparece el error.

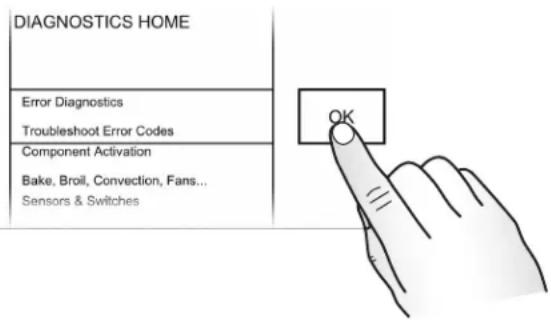

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta Error Diagnostics (Diagnóstico de error) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).

DIAGNOSTICS HOME Error Diagnostics Troubleshoot Error Codes Component Activation Bake, Broil, Convection, Fans... Sensors & Switches

1. Para borrar los códigos de error, toque Clear history (Borrar historial).
2. Si no aparecen fallas, verá el mensaje "No Error" (No hay errores) en la pantalla.

Procedimiento general: Versión del software

Exclusivamente para ingeniería.

Procedimiento general: Component Activation (Activación de componentes)

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta Component Activation (Activación de componente), en el menú Diagnostics (Diagnóstico), y luego, toque OK (Aceptar).

NOTA: Si toca en Back, la pantalla regresará al menú Diagnostics (Diagnóstico) principal.

1. Si toca en las siguientes opciones, se activará o desactivará el relé correspondiente.

Selección Relé
Luz de microondas Relé de la luz del microondas
Plataforma giratoria del microondas	Relé de plataforma giratoria del microondas
Ventilador de refrigeración del microondas	Relé del ventilador de refrigeración del microondas
Parrila del microondas	Relé de elemento de asar del microondas
Elemento de convección del microondas	Relé de elemento de convección del microondas
Ventilador de convección del microondas	Relé del ventilador de convección del microondas
Magnetrón/Ventilador de refrigeración del microondas	Relé de magnetrón y del ventilador de refrigeración del microondas

Procedimiento general: Sensores e interruptores

NOTA: Este procedimiento es para ver el estado actual de los interruptores y las lecturas del sensor del microondas.

Pantalla Status (Estado)
Interruptor de la puerta del microondas Open (Abierto) o Closed (Cerrado)
Temperatura de la cavidad del microondas	Grados en Celsius

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta Sensors & Switches (Sensores e interruptores), en el menú Diagnostics (Diagnóstico), y luego, toque OK (Aceptar).
3. Toque o desplácese por el menú Sensors & Switches (Sensores e interruptores) para ver el estado deseado: NOTA: Si toca en Back, la pantalla regresará al menú Diagnostics (Diagnóstico) principal.

Procedimiento general: System Information (Información del sistema)

NOTA: Este procedimiento permite revisar la siguiente información del sistema:

System Information (Información del sistema)	Pantalla
N.° de modelo Información del modelo
N.° de serie Número de serie del producto
N.° de serie de IU Número de serie de la interfaz de usuario
Versión de IU: Versión de software de la interfaz de usuario
SW central del HMI Versión de software del tablero principal del HMI
SW izquierdo del HMI Versión de software del teclado izquierdo del HMI
EE izquierdo del HMI Versión de EEPROM del teclado izquierdo del HMI
SW derecho del HMI Versión de software del teclado derecho del HMI
EE derecho del HMI Versión de EEPROM del teclado derecho del HMI
Versión de Kernel Versión de software del tablero principal del HMI
Versión de calibración de toque	Versión de software de cola de LCD/TP FPC
Versión de la base de datos	Estructura de la base de datos del tablero principal del HMI
Versión de audio	Versión de software del tablero principal del HMI
SW de ACU de MWO	Versión de software de la unidad de control del electrodoméstico del horno microondas
Ingresos a diagnóstico	Número de veces que se ha ingresado al menú Diagnostics (Diagnóstico)

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta System Information (Información del sistema) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).
3. Toque o desplácese por el menú System Information (Información del sistema) para ver el estado deseado. NOTA: Si toca en Back (Atrás), la pantalla regresará al menú Diagnostics (Diagnóstico) principal.

Procedimiento general: Selección de modelo

NOTA: Cuando instale una nueva Interfaz de usuario, se le solicitará seleccionar un nuevo número de modelo después del encendido.

Para cambiar el número de modelo en una interfaz de usuario existente, siga los pasos a continuación.

1. Ingrese al modo Diagnostics (Diagnóstico).
2. Toque o desplácese hasta System Information (Información del sistema) en el menú Diagnostics (Diagnóstico) y luego, toque OK (Aceptar).
3. Toque o desplácese hasta Model Number (Número de modelo) y luego, toque OK (Aceptar).
4. Toque o desplácese hasta el número de modelo correcto en la lista y luego, toque Select (Seleccionar).

Códigos de falla/error en la pantalla

Sin pantalla; el control está en blanco

Suministro de energía de modo interruptor (SMPS), interfaz de usuario (UI)

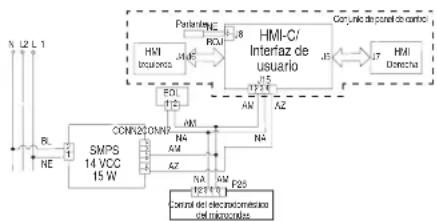

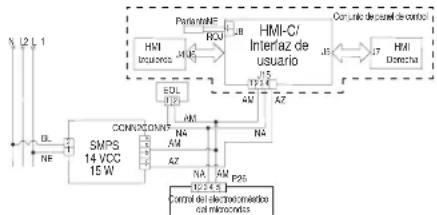

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Quite la cubierta de plástico de la IU. Verifique la conexión de la pantalla a la IU. Si la pantalla está firmemente conectada, vaya al paso 3. Si la conexión de la pantalla está floja, vuelva a conectarla y continúe al Paso 10.
3. Verifique el cableado de la línea principal al SMPS (CONN 7).

1. Verifique la conexión del mazo de cables a la IU (J15).
2. Para verificar si la tensión de entrada adecuada en J15-2 (GND) a J15-4 (14 V CC) en la IU es correcta, siga estos pasos:
3. Conecte el equipo de medición de tensión en J15-2 y J15-4 en la IU.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Mida la tensión y confirme que la lectura sea de 14 V de CC. Si fuera correcto, desenchufe el horno o desconecte el suministro eléctrico y vaya al paso 13. Si la tensión no es correcta, vaya al paso 9.
6. Desenchufe el horno o desconecte el suministro eléctrico. Reemplace el SMPS.
7. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

8. Enchufe el horno o vuelva a conectar el suministro eléctrico.

9. Verifique la pantalla del tablero de control. Si todavía no hay pantalla, desenchufe el horno o desconecte el suministro eléctrico.

10. Reemplace el tablero principal del HMI o el tablero de la IU.
11. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
12. Enchufe el horno o vuelva a conectar el suministro eléctrico. Se se reemplazó la IU, siga las indicaciones de la pantalla para seleccionar el número de modelo.
13. Verifique que el funcionamiento sea normal. Si el problema persiste, reemplace el conjunto del panel de control y repita los pasos del 14 al 16.

Pantalla táctil sin respuesta Conjunto del panel de control de la pantalla táctil PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Ingrese al menú Diagnostics (Diagnóstico) y toque POWER (Encender).
2. Para restablecer la calibración de control táctil: desenchufe el horno o desconecte el suministro eléctrico, espere 10 segundos y luego, enchufe el horno o vuelva a conectar el suministro eléctrico. Si el aparato sigue sin responder, vaya al Paso 3.
3. Desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el conjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Verifique que el funcionamiento sea normal.

No hay sonido Altavoz, Conjunto de panel de control

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

1. Verifique que el sonido esté activado. Toque el menú Tools (Herramientas) y, luego, desplácese hasta el menú Sound (Sonido). Confirme que las acciones Key Press (Pulsación de teclas), Timer & Alert (Temporizador y alerta) y Power On & Off (Encendido y apagado) estén todas activadas y ajuste el volumen deseado.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Compruebe que el altavoz esté conectado con firmeza al tablero principal del HMI o al tablero de IU en J8. Si el altavoz está firmemente conectado, vaya al Paso 4. Si la conexión del altavoz está floja, vuelva a conectarlo y continúe al Paso 5.

1. Reemplace el altavoz.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Confirme el funcionamiento del altavoz. Si el problema persiste, desenchufe el horno o desconecte el suministro eléctrico, reemplace el conjunto de panel de control y repita los pasos 5 a 7.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 Interno E0 Falla de interfaz de usuario (IU) del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al menú Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

NOTA: Si hay otros códigos de error guardados, soluciónelos primero.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Confirme que el conjunto de panel de control esté conectado al chasis del horno. Si lo es, vaya al paso 6. Si no lo está, corrija la conexión.

3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

4. Enchufe el horno o vuelva a conectar el suministro eléctrico y encienda y apague.

5. Si el error persiste, desenchufe el horno o desconecte el suministro eléctrico.

6. Reemplace el tablero principal del HMI o el tablero de la IU.

7. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

8. Enchufe el horno o vuelva a conectar el suministro eléctrico y encienda y apague.

9. Si el error persiste después de haber reemplazado el tablero principal del HMI o el tablero de la IU, desenchufe el horno o desconecte el suministro eléctrico y reemplace el conjunto del panel de control.

10. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

11. Enchufe el horno o vuelva a conectar el suministro eléctrico. Sigas las indicaciones en pantalla para seleccionar el modelo.

12. Verifique que el funcionamiento sea normal. Ingrese al modo Diagnostics (Diagnóstico), seleccione "Error Diagnostics" (Diagnóstico de error) y borre el historial. Si reemplazó el Conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 E4 Error 4903 de relé del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y luego, vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Asegúrese de que todos los interruptores de bloqueo funcionen correctamente: cuando abre la puerta, la luz del microondas se enciende y cuando la cierra, la luz se apaga.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Revise lo siguiente en el control del electrodoméstico del microondas: a. Conexiones de cables al Relé 4903.

Fusible de linea de 20 A MA 1 Interruptor de bloqueo primario 4 Relé del microondas 4903 AZ Inversor CN702

b. Compruebe si el Relé 4903 está en cortocircuito. Si así fuera, vaya al paso 7.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, vaya al paso 7. De lo contrario, vaya al paso 10.
4. Desenchufe el horno microondas o desconecte el suministro eléctrico y reemplace el control del electrodoméstico del microondas.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F1 E5 Error de inversor del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Asegúrese de que todos los interruptores de bloqueo funcionen correctamente: cuando abre la puerta, la luz del microondas se enciende y cuando la cierra, la luz se apaga.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Revise lo siguiente en el control del electrodoméstico del microondas:

a. Relé 4903.

b. Conector P8.

Para relé de microondas 4903 P8 123 AZ P355 BL CN701 Inversor del microondas PWM CN702 CN703 E701 ROJ ROJ AM/VE Magnetron

1. Revise las conexiones siguientes en el panel del inversor:

1. Si la puerta funciona en forma adecuada y todas las conexiones son correctas, vuelva a colocar el Panel de inversor del microondas.

2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.

3. Enchufe el horno o vuelva a conectar el suministro eléctrico.

4. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, entonces vaya al paso 9. De lo contrario, vaya al paso 17.
5. Desenchufe el horno o desconecte el suministro eléctrico.
6. Reemplace el magnetrón.
7. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
8. Enchufe el horno o vuelva a conectar el suministro eléctrico.
9. Para verificar si el código de error persiste, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Espere 1 minuto para comprobar si el error aparece. Si el error persiste, entonces vaya al paso 14. De lo contrario, vaya al paso 17.
10. Desenchufe el horno microondas o desconecte el suministro eléctrico y reemplace la ACU del microondas.
11. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
12. Enchufe el horno o vuelva a conectar el suministro eléctrico.
13. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Tecla F2

E0 Teclado desconectado

E1 Tecla atascada o con cortocircuito

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al modo Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Compruebe que los conectores J4, J5, J6 y J7 estén conectados con firmeza. Si no lo están, vaya al paso 3. Si lo están, vaya al paso 6.

1. Vuelva a conectar todos los conectores flojos.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico. Si desaparece la falla, vaya al paso 9. Si la falla persiste, desenchufe el horno o desconecte el suministro eléctrico.
4. Reemplace el conjunto de panel de control.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Siga las indicaciones en pantalla para seleccionar el número de modelo.
7. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el Conjunto de panel de control, no necesita borrar el historial de errores.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E1

Error de sensor de temperatura de la cavidad del microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas que utilice el sensor de temperatura, como un ciclo de Convección. Espere 1 minuto y, luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Verifique que la conexión P22 del control del electrodoméstico del microondas esté conectada con firmeza. Si lo es, vaya al paso 3. Si no lo está, vuelva a conectar y vaya al paso 5.

Termistor de cavidad Control del electrodoméstico del microondas P22

1. Desconecte el conector P22 del control del electrodoméstico del microondas y mida la resistencia del termistor. Debe ser de (aproximadamente) 230 kΩ a 25 °C ± 10 °C (77 °F ± 10 °F).
2. Compruebe que el termistor no presente un cortocircuito en la conexión a tierra. Si el resultado de la comprobación del termistor no es correcto, reemplace el termistor. Si el resultado de la comprobación del termistor es correcto, reemplace el control del electrodoméstico del microondas.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E2 Error de sensor de temperatura del magnetrón

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Verifique que la conexión P21 del control del electrodoméstico del microondas esté conectada con firmeza. Si lo es, vaya al paso 3. Si no lo está, vuelva a conectar y vaya al paso 5.

Termistor del magnetrón P21 Control del electrodoméstico del microondas

1. Desconecte el conector P21 del control del electrodoméstico del microondas y mida la resistencia del termistor. Debe ser de (aproximadamente) 10 kΩ a 25 °C ± 10 °C (77 °F ± 10 °F).
2. Compruebe que el termistor no presente un cortocircuito en la conexión a tierra. Si el resultado de la comprobación del termistor no es correcto, reemplace el termistor. Si el resultado de la comprobación del termistor es correcto, reemplace el control del electrodoméstico del microondas.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

Entradas F4 E4 Error de sensor de humedad del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas que utilice el sensor de humedad, como un ciclo de Vaporización. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Verifique que la conexión P23 del control del electrodoméstico del microondas esté conectada con firmeza. Si lo es, vaya al paso 3. Si no lo está, vuelva a conectar y vaya al paso 5.

Sensor de humedad 1600 P23 Control del electrodoméstico del microondas

1. Desconecte el conector P23 del control del electrodoméstico del microondas y mida la resistencia del sensor. Entre las espigas 3 y 1. Debe ser de aproximadamente 2800 Ω a 25 °C ± 10 °C (77 °F ± 10 °F). Entre las espigas 3 y 2. Debe ser de aproximadamente 2800 Ω a 25 °C ± 10 °C (77 °F ± 10 °F).
2. Compruebe que el sensor no presente un cortocircuito en la conexión a tierra. Si el resultado de la comprobación del sensor no es correcto, reemplace el sensor. Si el resultado de la comprobación del sensor es correcto, reemplace el control del electrodoméstico del microondas.
3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
4. Enchufe el horno o vuelva a conectar el suministro eléctrico.
5. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E8 Temperatura del inversor del horno

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Revise lo siguiente:

a. La conexión del ventilador de refrigeración para comprobar que no haya conectores flojos.

b. Instalación del horno y asegúrese de que no haya obstrucciones de aire en la ventilación inferior.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Para verificar si el ventilador de refrigeración está atascado, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Compruebe que el ventilador esté funcionando. Si no es así, desenchufe el horno o desconecte el suministro eléctrico, reemplace el ventilador y vaya al paso 8. Si lo es, vaya al paso 6.
4. Desenchufe el horno o desconecte el suministro eléctrico.
5. Reemplace el tablero inversor.
6. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
7. Enchufe el horno o vuelva a conectar el suministro eléctrico.
8. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F4 E9 Exceso de temperatura del inversor y el magnetrón

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y, luego, vuelva a encender). Antes de encender, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción del microondas. Espere 1 minuto y luego, compruebe si la falla vuelve a aparecer.

1. Desenchufe el horno o desconecte el suministro eléctrico.
2. Revise lo siguiente:

a. La conexión del ventilador de refrigeración para comprobar que no haya conectores flojos.
b. Instalación del horno y asegúrese de que no haya obstrucciones de aire en la ventilación inferior.

1. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
2. Enchufe el horno o vuelva a conectar el suministro eléctrico.
3. Para verificar si el ventilador de refrigeración está atascado, asegúrese de que haya una carga, como una taza apta para microondas llena de agua, en la cavidad del horno microondas, e inicie una función de cocción en el horno. Compruebe que el ventilador esté funcionando. Si no es así, desenchufe el horno o desconecte el suministro eléctrico, reemplace el ventilador y vaya al paso 8. Si lo es, vaya al paso 6.
4. Desenchufe el horno o desconecte el suministro eléctrico.
5. Reemplace el magnetrón y el panel de inversor.
6. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
7. Enchufe el horno o vuelva a conectar el suministro eléctrico.
8. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial.

FALLA ERROR CONDICIÓN DE FALLA PROBABLE

F6 E8

Sin comunicación con el control del electrodoméstico del horno microondas

PROCEDIMIENTO DE ACCIÓN CORRECTIVA SUGERIDO

NOTA: Antes de iniciar cualquier prueba, apague y encienda el horno (apague, espere 10 segundos y vuelva a encender).

PROCEDIMIENTO: Antes de continuar, verifique el código de error ingresando al menú Diagnostics (Diagnóstico) y seleccionando Error Diagnostics (Diagnóstico de error).

1. Asegúrese de que el horno esté enchufado. Abra la puerta del microondas para comprobar si se encienden las luces.
2. Desenchufe el horno o desconecte el suministro eléctrico.
3. Verifique la conexión entre J15-2 (amarillo) y J15-3 (naranja) del tablero de la interfaz de usuario del horno y P26-3 (naranja) y P26-4 (amarillo) del control del electrodoméstico del microondas.

1. Si el mazo no presenta fallas, reemplace el control del electrodoméstico del microondas.
2. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
3. Enchufe el horno o vuelva a conectar el suministro eléctrico.
4. Si el error vuelve a aparecer, desenchufe o desconecte el suministro eléctrico y reemplace el tablero principal del HMI o el tablero de la IU.
5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
6. Enchufe el horno o vuelva a conectar el suministro eléctrico.
7. Siga las indicaciones de la pantalla para seleccionar el número de modelo, en caso de que haya reemplazado la IU.
8. Verifique que el funcionamiento sea normal. Ingrese al menú Diagnostics (Diagnóstico), seleccione Error Diagnostics (Diagnóstico de error) y borre el historial. Si reemplazó el Conjunto de panel de control, no necesita borrar el historial de errores.

Componentes del horno de microondas

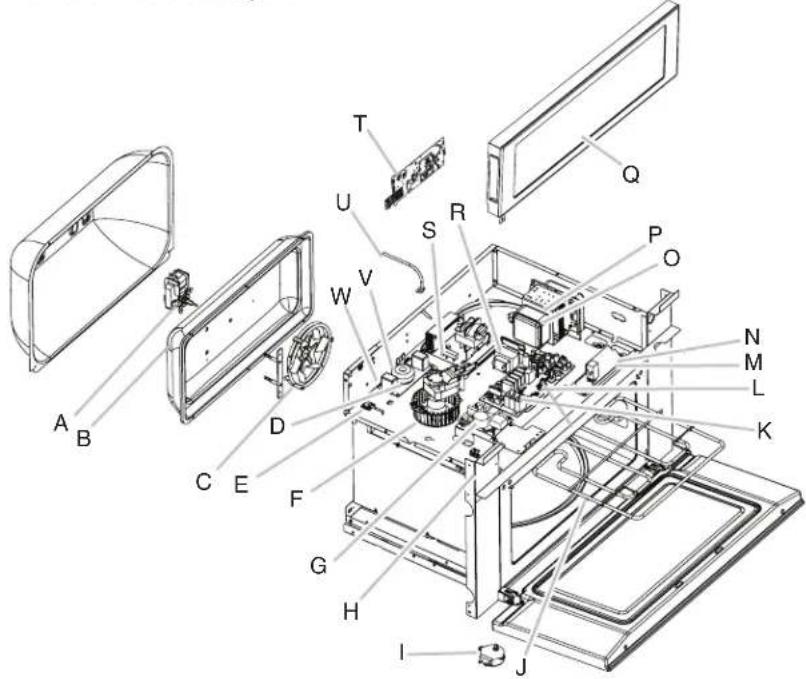

Ubicaciones de componentes

Horno de microondas superior

A. Motor de convección
B. Termostato de convección (detrás de la cubierta)
C. Elemento de convección
D. Filtro de línea
E. Sensor de humedad
F. Motor de ventilador del magnetrón
G. Suministro de energía de modo interruptor (SMPS)
H. Interruptor de interbloqueo secundario
1. Motor de la bandeja giratoria
J. Elemento para asar a la parrilla
K. Control del electrodoméstico del microondas
L. Luz halógena de la cavidad
M. Interruptor de interbloqueo primario
N. Interruptor de bloqueo de monitor
O. Termistor del magnetrón
P. Magnetrón
Q. Teclado
R. Transformador de luz del microondas
S. Inversor del microondas
T. Tablero principal del HMI o tablero de la IU
U. Sensor de temperatura de la cavidad
V. Termostato de la parrilla
W. Termostato de la cavidad
No se muestra: Fusible del monitor, fusible de línea 20 A

Lógica de relé de ventilador de refrigeración

El soplador del horno de microondas permanece encendido durante las funciones de cocción y puede continuar encendido durante algunos minutos después de que haya finalizado dicha función.

Tabla de pruebas de componentes: horno microondas

Componente	Costado de acceso para reparaciones	Procedimiento	Resultados-resistencia	Ubicación de los componentes
Administrador del aparato	Parte superior Verifique el cableado del control del electrodoméstico del microondas:			K
Fusible del monitor	Parte superior 1.	Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = Continuidad Anormal = Infinito	No mostrado
Transformador de la luz del microondas	Parte superior 1.	Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia (escala del ohmiómetro: Rx1).4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.	Bobina principal = 40 (aproximadamente) Bobina secundaria = 0,4 (aproximadamente)	R
Fusible de línea	Parte superior 1.	Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecto el suministro de energía.	Normal = Continuidad Anormal = Infinito	No mostrado

Componente	Costado de acceso para reparaciones	Procedimiento	Resultados-resistencia	Ubicación de los componentes
Interruptor de bloqueo primario	Parte superior Prueba 1:		Prueba 1:	M
		Desenchufe el horno de microondas o desconecte el suministro de energía.	Puerta abierta = Infinito
		Desconecte los cables del interruptor de bloqueo primario.	Puerta cerrada = Continuidad
		Verifique desde el terminal común (cable café) al terminal abierto normal (cable amarillo).
		Vuelva a conectar cables del interruptor de bloqueo primario.
		Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
		Enchufe el horno de microondas o reconecte el suministro de energía.
		Prueba 2:	Prueba 2:
		Desenchufe el horno de microondas o desconecte el suministro de energía.	Puerta abierta = Continuidad
		Desconecte los cables del interruptor de bloqueo primario.	Puerta cerrada = Infinito
		Verifique desde el terminal común (cable café) al terminal cerrado normal (cable azul).
		Vuelva a conectar cables del interruptor de bloqueo primario.
		Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
		Enchufe el horno de microondas o reconecte el suministro de energía.
Interruptor de bloqueo secundario	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.	Puerta abierta = Continuidad	H
		Desconecte los cables del interruptor de bloqueo secundario.	Puerta cerrada = Infinito
		Verifique desde el terminal común (cable azul) al terminal abierto normal (cable blanco).
		Vuelva a conectar cables del interruptor de bloqueo secundario.
		Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
		Enchufe el horno de microondas o reconecte el suministro de energía.
Interruptor de bloqueo de monitor	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.	Puerta abierta = Continuidad	N
		Desconecte los cables del interruptor de bloqueo del monitor.	Puerta cerrada = Infinito
		Verifique desde el terminal común (cable amarillo) al terminal cerrado normal (cable azul).
		Vuelva a conectar cables del interruptor de bloqueo de monitor.
		Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.
		Enchufe el horno de microondas o reconecte el suministro de energía.
Luz de halógeno	Parte superior 1.	Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = aproximadamente 3 Anormal = Infinito	L
Inversor Parte superior Verifique el cableado al inversor de microondas:				S
		1. Desenchufe el horno de microondas o desconecte el suministro de energía.2. Inspeccione visualmente 4 conectores en los paneles de inversor de microondas, CN701, CN702, CN703 y E701, para ver si hay signos de sobrecalentamiento o falla por cables sueltos, mala instalación, etc.3. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.4. Enchufe el horno de microondas o reconecte el suministro de energía.
Magnetrón Parte superior 1.		Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores. Verifique que el sello esté en buena condición.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.	Terminales de filamento P normal = < 1 Filamento a chasis normal = Infinito
Filtro de línea	Parte superior	1. Desenchufe el horno de microondas o desconecte el suministro de energía.2. Retire los cables conductores.3. Mida la resistencia.4. Vuelva a colocar los cables conductores.5. Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.6. Enchufe el horno de microondas o reconecte el suministro de energía.	P31 a P32, P33 a P34 D normal >= 300 k Anormal</= 100 k P31 a P34, P32 a P33 normal = 0 Anormal>= 100 k

Componente	Costado de acceso para reparaciones	Procedimiento	Resultados-resistencia	Ubicación de los componentes
Sensor de humedad	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Extraiga el conector de 3 espigas del control del electrodoméstico del microondas.Mida la resistencia en las espigas 1 y 3 y en las espigas 2 y 3.Vuelva a colocar el conector de 3 espigas del control del electrodoméstico del microondas.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = 2,8 kΩ (aproximadamente)a 25 °C +/- 10 °C(77 °F +/- 10 °F)Anormal = Infinito	E
Termistor del magnetrón		Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = 10 kΩ (aproximadamente)a 25 °C +/-10 °C(77 °F +/- 10 °F)Anormal = Infinito	O
Termostato de la parrilla	Parte superior	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = Continuidad Anormal = Infinito	V
Termostato de convección	Parte trasera	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = Continuidad Anormal = Infinito	B
Elemento para asar a la parrilla	Parte trasera	Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.	Normal = 9 ΩAnormal = Infinito	J
Elemento de convección	Parte trasera 1. Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.		Normal = 12 ΩAnormal = Infinito	C
Sensor de temperatura de la cavidad	Parte trasera 1. Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.		Normal = 230 kΩ (aproximadamente)a 25 °C ±10 °C(77 °F ±10 °F)Anormal = Infinito	U
Motor del ventilador de convección	Parte trasera 1. Desenchufe el horno de microondas o desconecte el suministro de energía.Retire los cables conductores.Mida la resistencia.Vuelva a colocar los cables conductores.Vuelva a ensamblar todas las piezas y paneles antes de ponerlo a funcionar.Enchufe el horno de microondas o reconecte el suministro de energía.		Normal=48 ΩAnormal=Infinito	A

©2020 Todos los derechos reservados.

W11324887A

NOTA: Esta hoja contiene información importante sobre el servicio técnico.

PARA SER USADO ÚNICAMENTE POR TÉCNICOS DE SERVICIO NO QUITAR NI DESTRUIR

08/20
