MANUAL DE USUARIO JPK48SNXWPS JENN-AIR

Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico, llame al:

1-800-JENNAIR (1-800-536-6247) o visite nuestro sitio de internet: www.jennair.com.

En Canadá, llame al: 1-800-JENNAIR (1-800-536-6247), o visite nuestro sitio de internet: www.jennair.ca.

GUIDE D'INSTALLATION

SEGURIDAD DEL REFRIGERADOR....24

MODELOS....25

Accesorios 25

REQUISITOS DE INSTALACIÓN....26

Herramientas y piezas 26

Requisitos de ubicación 27

Requisitos eléctricos....28

Requisitos del suministro de agua 29

Medidas del producto....29

Arco de vuelco....30

Medidas de oscilación de las puertas....30

Opciones para la instalación del armario y los paneles....31

Requisitos para la instalación de

la rejilla completamente incorporada ....32

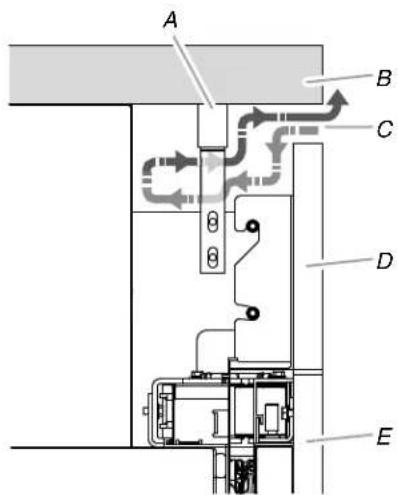

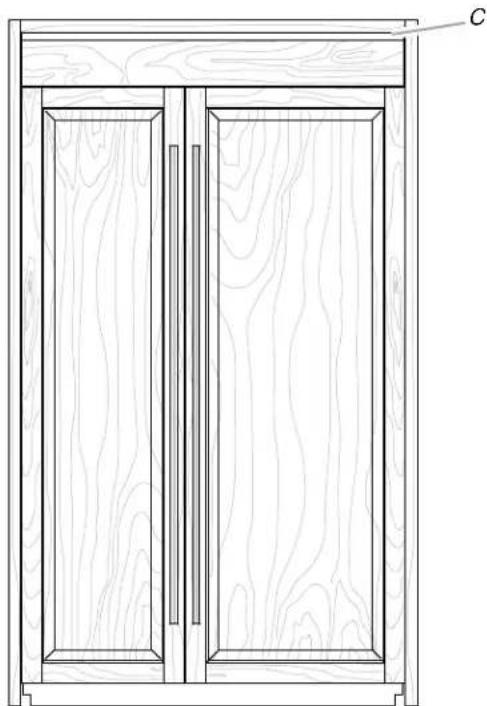

Requisitos para la instalación de la rejilla incorporada estándar......33

Requisitos de instalación del juego de paneles....34

Paneles de madera recubiertos a la medida....34

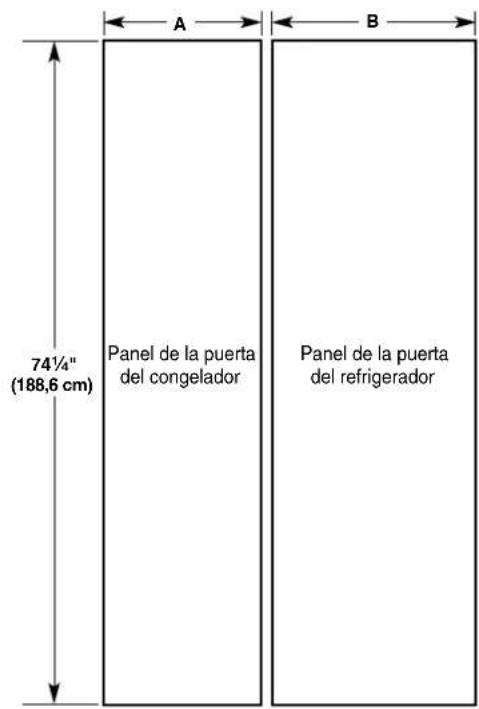

Dimensiones del panel de madera recubierto ....35

INSTRUCCIONES DE INSTALACIÓN.... 35

Cómo introducir el refrigerador

en la casa.... 36

Cómo instalar los tableros antivuelco....36

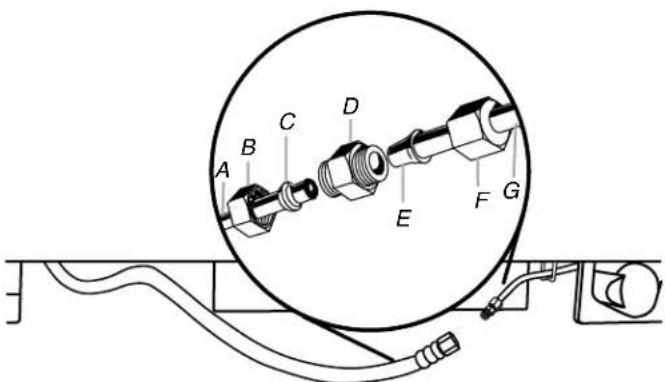

Conexión del suministro de agua....37

Cómo enchufar el refrigerador 38

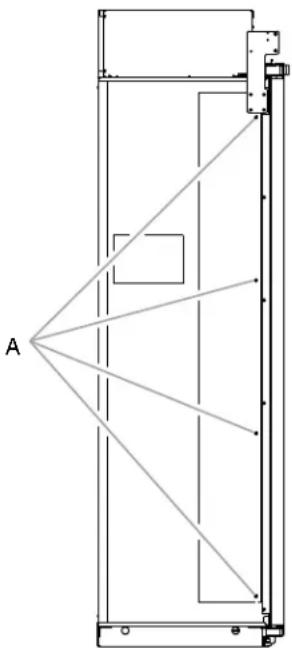

Instalación de las molduras laterales 39

Cómo mover el refrigerador a su ubicación final....39

Nivelación y alineamiento del refrigerador.... 40

Instalación del refrigerador y los paneles.... 40

Instalación de la rejilla de la base.... 45

Cómo terminar la instalación.... 45

TABLE DES MATIÈRES

SÉCURITÉ DU RÉFRIGÉRATEUR ....46

MODÈLES 47

Accessoires....47

EXIGENCES D'INSTALLATION....48

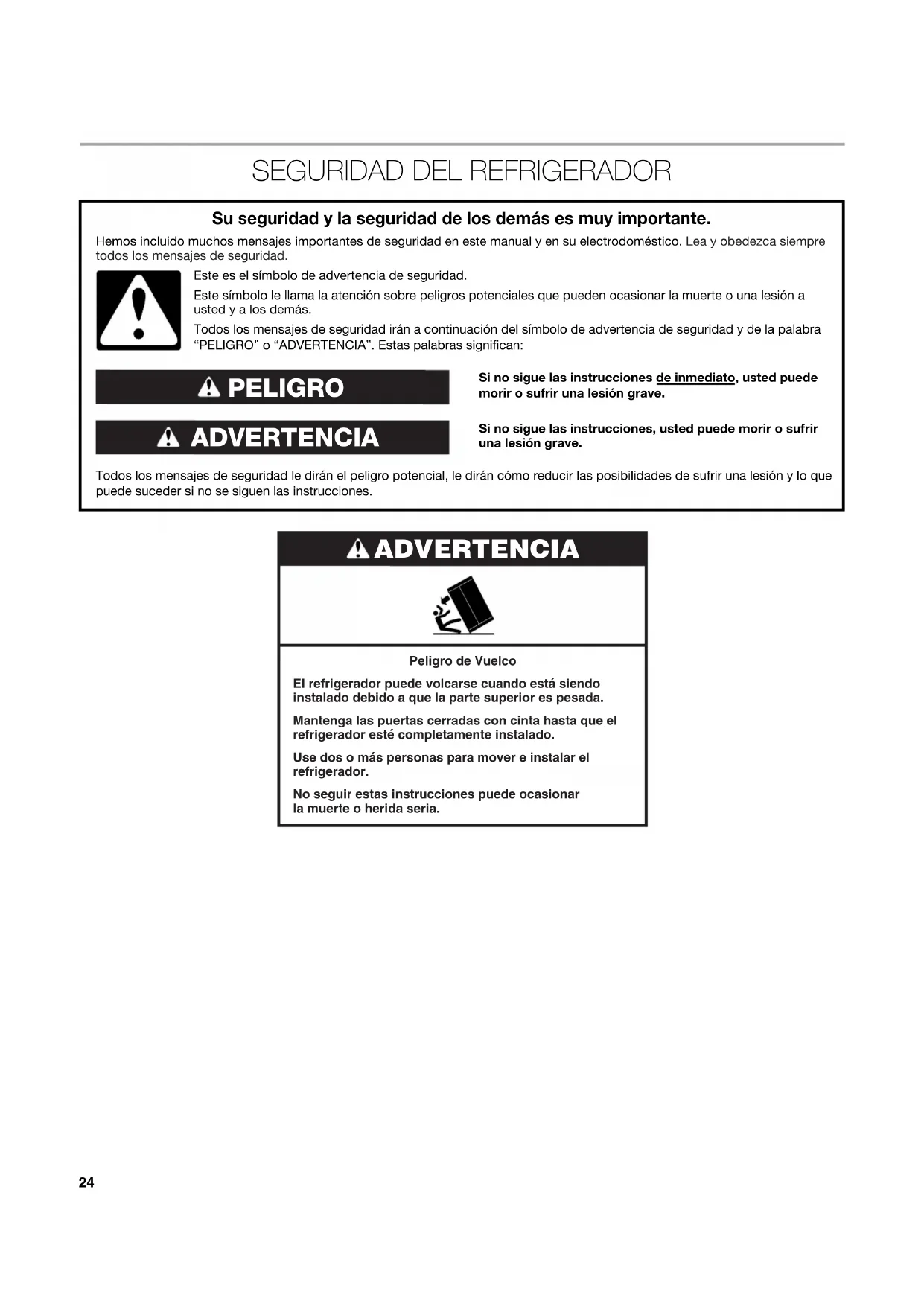

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

MODELOS

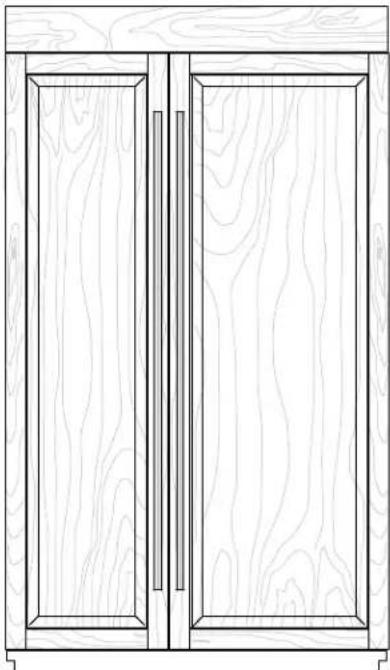

Diseño del panel a la medida

Presenta paneles y piezas hechos a la medida provistos por el fabricante de armarios, para dar una apariencia perfecta, diseñada para armonizar con los armarios de cocina existentes.

Números de modelos base: JS42NXFXDW, JS48NXFXDW

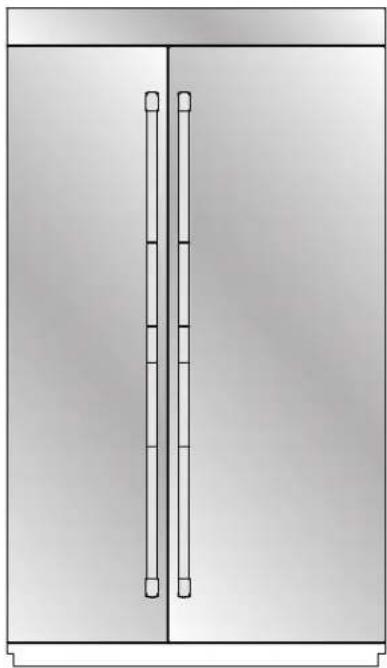

Diseño de acero inoxidable Pro-Style®

Equipado con puertas con cobertura de acero inoxidable y manijas con grabado en forma de diamante Pro-Style®.

Números de modelos base: JS42NXFXDW, JS48NXFXDW

Números de modelos del juego: JPK42SNXWPS, JPK48SNXWPS

Accesorios

Todas las piezas de fábrica están disponibles a través de su distribuidor de Jenn-Air o llamando a Jenn-Air al 1-800-JENNAIR (1-800-536-6247). En Canadá, llame al 1-800-807-6777.

Juegos de manijas para puertas

Para paneles de madera recubiertos a la medida solamente, se pueden pedir juegos de manijas.

Siga las instrucciones del juego para la instalación.

IMPORTANTE: Estos juegos de manijas no están diseñados para usarse con juegos de paneles de acero inoxidable de las puertas.

Diseño Pro-Style® de acero inoxidable—W10250643

Diseño Euro-Style de acero inoxidable—W10250640

Diseño Euro-Style—W10250637

Juego de paneles para la puerta estilo armario

Siga las instrucciones del juego para la instalación.

Modelo de 42"-W10292393

Modelo de 48"—W10292394

Diseño Euro-Style de acero inoxidable

Equipado con puertas con cobertura de acero inoxidable y manijas Euro-Style, diseñadas para complementar los electrodomésticos de cocina Jenn-Air Euro kitchen suite o para realizar la decoración de cualquier cocina.

Números de modelos base: JS42NXFXDW, JS48NXFXDW

Números de modelos del juego: JPK42SNXWSS, JPK48SNXWSS

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

IMPORTANTE:

■ Instalador: Deje las Instrucciones de instalación con el propietario.
■ Propietario: Conserve las Instrucciones de instalación para referencia futura. Guarde estas Instrucciones de instalación para tenerlas a disposición del inspector de electricidad local.

Herramientas necesarias:

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

■ Taladro inalámbrico
■ Brocas
■ Llaves ajustables (2)
■ Destornillador Phillips
■ Nivel pequeño
■ Llave hexagonal en L de 332 " (sólo para los juegos de paneles)
■ Aprietatuercas de 11/32"

■ Llaves de boca de 38 " y 12 "
■ Llave hexagonal en L de 532 " y 316 "
■ Llaves de cubo de 1/4" y 5/16"
■ Cinta para medir
■ Cuchillo para uso general
■ Cinta adhesiva (para pintores)
■ Plataforma rodante para electrodomésticos

Piezas necesarias:

■ Tornillos para madera #8 x 3" (7,6 cm) (pudieran necesitarse tornillos más largos) (6)
■ Tableros de madera de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) (2)
- Paneles de madera recubiertos a la medida - Consulte con un fabricante de armarios o carpintero calificado para hacer los paneles de madera a la medida. Vea "Paneles de madera recubiertos a la medida" para obtener más información.
O
Juegos de paneles - Vea "Modelos de 36" o de 42" de dos puertas" para obtener información acerca del juego de paneles.
■ Tubería de suministro de agua flexible aprobada por los códigos, una férula, una unión y un accesorio de compresión de 14 " (6,35 mm).

Piezas provistas:

Tornillo de cabeza ranurada hexagonalW10141645 (21)	Tornillo puntiagudo de cabeza hexagonalW10141189 (8)
Tornillo de cabeza hexagonal romoW10142233 (4)	Arandela de tope (usar solamente con un tornillo puntiagudo de cabeza hexagonal)W10471946 (4)

Tornillo Phillips de cabeza plana8281251 (28)	Tornillo de cabeza redonda1163283 (24)
Pasador de ajuste de la puerta (pre-instalado)W10234194 (2)	Pasador del tope de la puertaW10234202 (2)
Soporte del panel del cajónW10203457 (2)	Soporte estándar incorporado de rejillaW10182743—Izquierdo (1)W10182741—Derecho (1)
Soporte de rejilla completamente incorporadoW10260890—Izquierdo (1)W10260891—Derecho (1)	Soporte en “L” del tablero de rellenoW10234199 (2)
Soporte superior del panelW10192849 (2)	Moldura inferior de la rejilla superiorW10250961—36" Congelador en la parte inferior (1)W10250962—42" Congelador en la parte inferior, Dos puertas (1)W10250963—48" Dos puertas (1)
Cubierta de bisagra-compartimiento del refrigerador	Cubierta de bisagra-compartimiento del congelador
W10199873—42" Dos puertasW10199875—48" Dos puertasW10202875—36" Congelador en la parte inferior (Derecho)W10202510—42" Dos puertas,congelador en la parte inferior(Derecho)	W10199886—42" Dos puertasW10199888—48" Dos puertasW10202877—36" Congelador en la parte inferior (Izquierdo)W10202511—42" Dos puertas,congelador en la parte inferior(Izquierdo)
Plantillas de los paneles	Cubierta de la puerta del lado de la manija
W10222281—Dos puertasW10222279—Congelador en la parte inferiorW10222283—Rejilla	W10167367—Dos puertasW10188556—Congelador en la parte inferior (Izquierdo)W10202604—Congelador en la parte inferior (Derecho)W10202478—Dos puertas,congelador en la parte inferior(Derecho)W10202480—Dos puertas,congelador en la parte inferior(Izquierdo)
Bloque de instalación	Rejilla—Parte inferior/Falda—Rejilla
W10234156	W10189198 / W10188549—42"Congelador en la parte inferiorW10189196 / W10199547—36"Congelador en la parte inferiorW10182718 / W10188551—48"Dos puertasW10182717 / W10188549—42"Dos puertas

Requisitos de ubicación

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.

No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

IMPORTANTE:

■ Observe todos los códigos y reglamentos aplicables.
■ No se recomienda instalar el refrigerador cerca de un horno, radiador u otra fuente de calor.
■ No instale en un lugar donde la temperatura puede ser menor de 55°F (13°C).
El piso debe soportar el peso del refrigerador: más de 600 lb (272 kg), paneles de puerta y contenido del refrigerador. El piso que está debajo del refrigerador deberá estar al mismo nivel que la habitación. El frente de los armarios debe estar nivelado.
■ La altura del techo deberá permitir que haya un arco de vuelco lateral. Vea "Arco de vuelco".
■ La ubicación debe permitir que la puerta se abra totalmente. Vea "Medidas de oscilación de las puertas".
■ La ubicación debe permitir que se quite la rejilla superior. Vea "Medidas de la abertura".

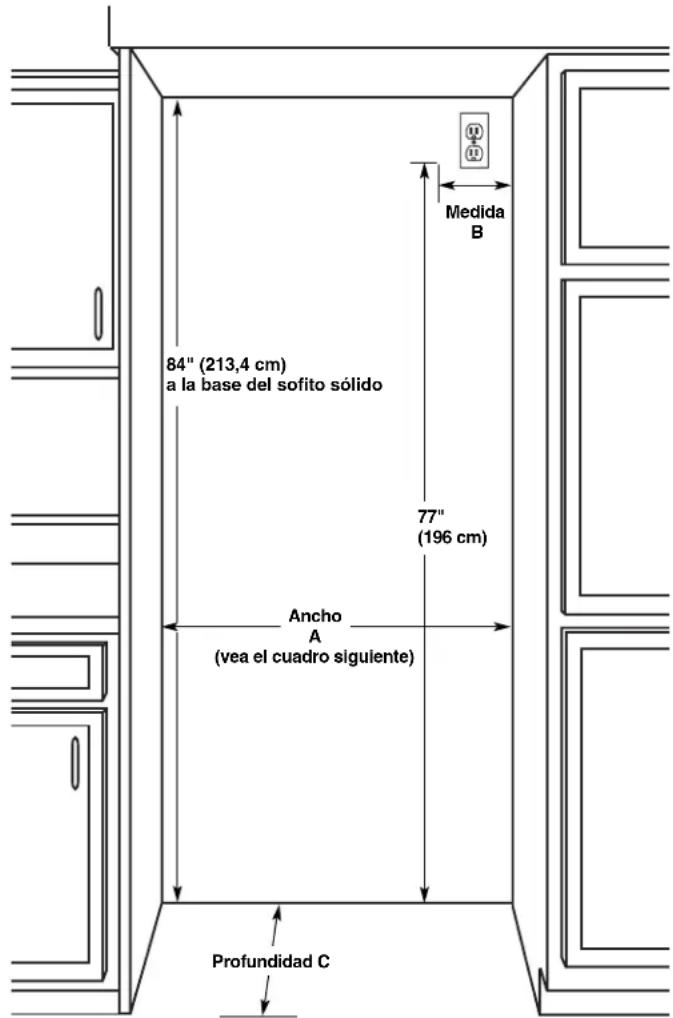

Medidas de la abertura

IMPORTANTE:

■ El ancho de la abertura de lado a lado (Ancho A) deberá ser el especificado para su modelo, a por lo menos 2" (5,08 cm) del frente del gabinete.
NOTA: Si la abertura no cumple con este requisito, deberá hacer modificaciones.

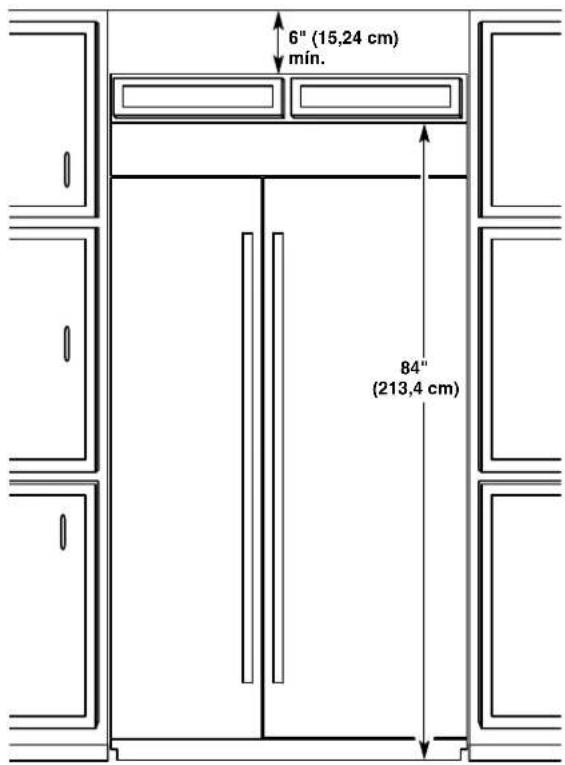

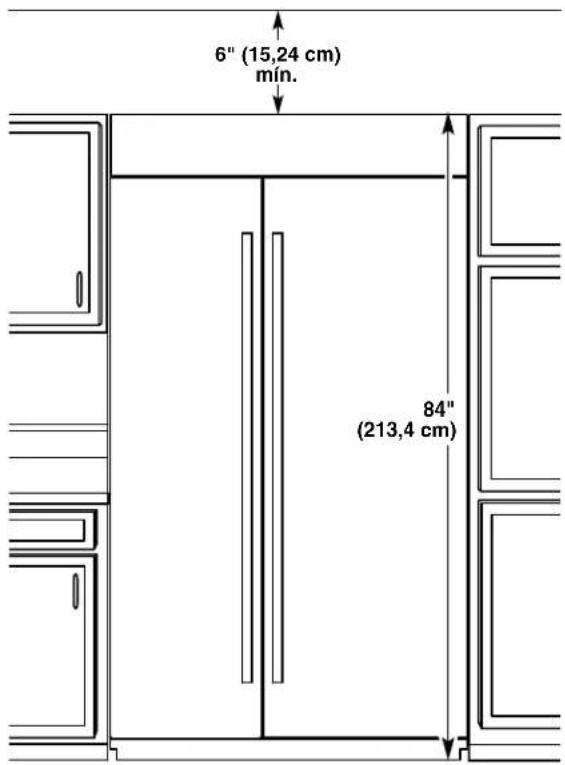

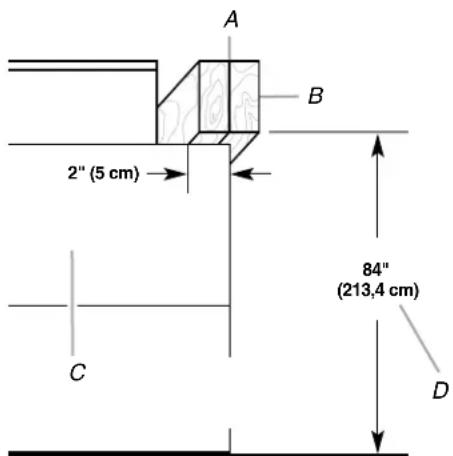

Deberá instalarse un sofito sólido o armario de pared 84" (213,4 cm) por encima del piso. Si el sofito sólido está a una altura de más de 84" (213,4 cm) o no hay ninguno disponible, el refrigerador deberá tener un soporte.

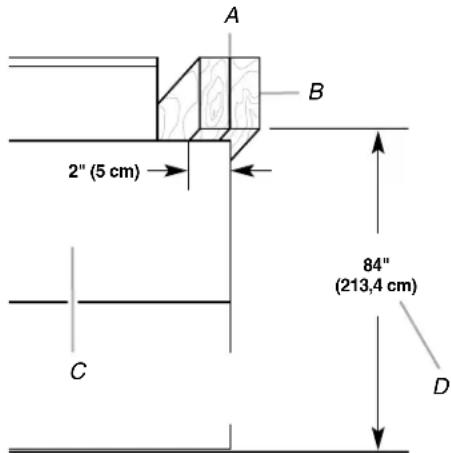

Si se necesitan tableros anti-vuelco, deberán estar sujetos a los pies derechos de la pared posterior, de modo que haya una distancia de 84" (213,4 cm) desde la base del tablero anti-vuelco hasta el piso. Vea "Cómo instalar los tableros anti-vuelco" para obtener más información.
■ Para una instalación completamente incorporada, se necesitará un espacio abierto mínimo de 6" (15,24 cm) por encima del refrigerador. Vea "Instalación completamente incorporada". Se necesitarán tableros anti-vuelco. Vea "Cómo instalar los tableros anti-vuelco" para obtener más información.
■ Un contacto eléctrico de tres terminales con conexión a tierra debe estar ubicado dentro de una medida específica de pulgadas desde los armarios del lado derecho o del panel del extremo. Consulte la tabla que sigue a la ilustración para ver la medida en pulgadas necesaria para su modelo. Para obtener más información, vea "Requisitos eléctricos".

El cierre del agua deberá estar localizado en el armario base, a cualquier lado del refrigerador o en algún otro lugar de fácil acceso. Si la válvula de cierre del agua no está en los armarios, la tubería para la línea del agua puede llegar a través del piso. Vea “Requisitos del suministro de agua” para obtener más información.

Medida B 84" (213,4 cm) a la base del sofito sólido 77" (196 cm) Ancho A (vea el cuadro siguiente) Profundidad C

Model o	Ancho A (como se muestra anteriormente)	Medida B (como se muestra anteriormente)
42	42" (106,7 cm)	10" (25,4 cm)
48	48" (121,9 cm)	16" (40,6 cm)

Tipo de instalación	Profundidad C (como se muestra anteriormente)
Alineamiento estándar (instalación nueva)	25" (63,5 cm) como mínimo
Instalaciones para adiciones posteriores	24" (60,9 cm) como mínimo

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Antes de mover el refrigerador a su posición definitiva, es importante asegurarse que Ud. tiene la conexión eléctrica adecuada.

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz., CA solamente y con fusibles de 15 ó 20 amp, conectada a tierra. Se recomienda que se use un circuito separado sólo para su refrigerador. Use un tomacorriente que no se puede apagar con un interruptor. No use un cable eléctrico de extensión.

IMPORTANTE: Si este producto está conectado a un tomacorriente protegido por un interruptor del circuito de falla eléctrica de puesta a tierra (GFCI - Ground Fault Circuit Interrupter), puede ocurrir un disparo brusco del suministro de corriente, lo que resultará en una pérdida de enfriamiento. Esto puede afectar la calidad y el sabor de los alimentos. Si ha ocurrido un disparo brusco, y el alimento aparenta estar en malas condiciones, deshágase del mismo.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o quitar un foco, quite la rejilla superior y ponga el interruptor principal de energía en la posición OFF (Apagado) o desconecte el suministro de energía eléctrica en la caja de cortacircuitos.

Cuando haya terminado, ENCIENDA el interruptor principal de energía o reconecte el suministro de energía en la caja de cortacircuitos. Luego vuelva a ajustar el control en el ajuste deseado.

Requisitos del suministro de agua

IMPORTANTE :

■ Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomería.
■ No habrá espacio suficiente para lograr una instalación alineada si la válvula de cierre de agua está ubicada en la pared que está detrás del refrigerador.

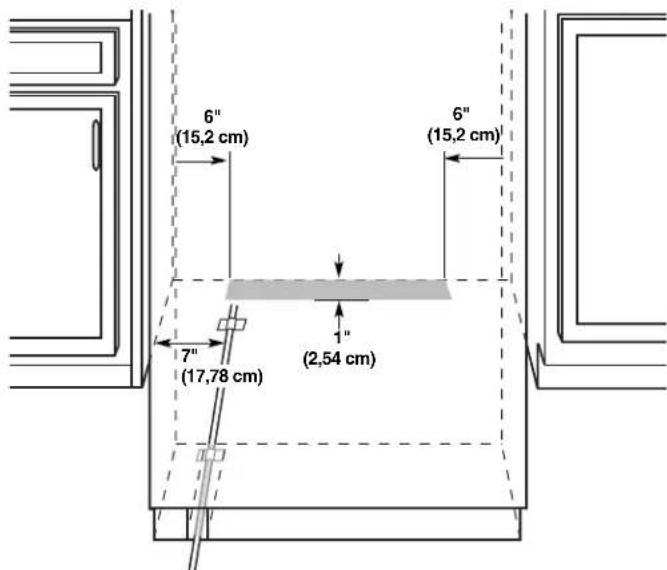

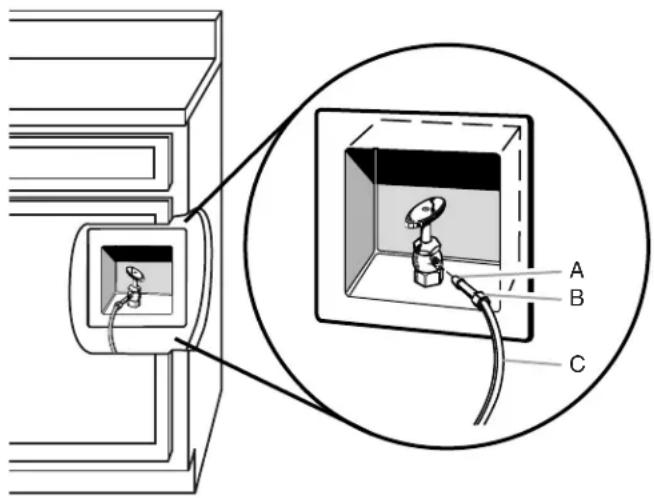

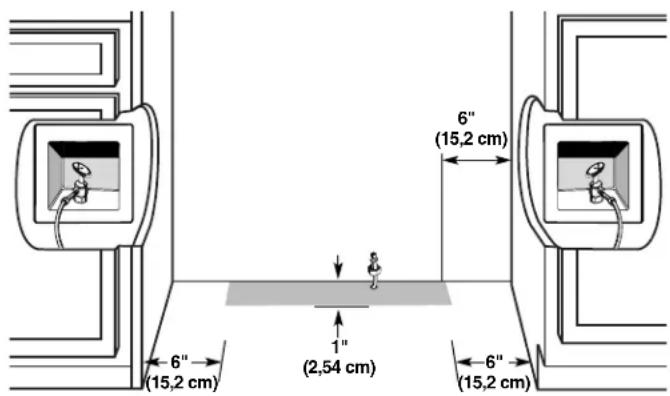

El cierre del agua deberá estar localizado en el armario inferior, a cualquier lado del refrigerador o en algún otro lugar de fácil acceso. La línea de suministro de agua deberá pasar a través del piso, en el área sombreada de gris, como se muestra.

6" (15,2 cm) 6" (15,2 cm) 1" (2,54 cm) 6" (15,2 cm)

Se debe taladrar un orificio de 1/2" (12,7 mm) para la plomería en el piso, a 6" (15,2 cm) como mínimo del armario lateral izquierdo o derecho, y a no más de 1" (2,54 cm) desde la pared posterior. Vea "Conexión del suministro de agua".
■ La línea de suministro de agua está ubicada en el frente del refrigerador.
■ Si necesita tubería adicional, use tuberías de cobre y revise si hay fugas. Instale la tubería de cobre sólo en áreas donde la temperatura vaya a permanecer por encima del punto de congelación.
■ No use una válvula perforadora o una válvula de montura de 316 " (4,76 mm) que reduce el flujo de agua y se obstruye con más facilidad.

NOTA: El distribuidor de su refrigerador tiene disponible un juego con una válvula de cierre tipo montura de 1/4" (6,35 mm), una unión y tubería de cobre. Antes de comprar, asegúrese que la válvula tipo montura cumpla con los códigos de plomería de su localidad.

Presión del agua

Se necesita un suministro de agua fría con presión de agua entre 30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si usted tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado.

Suministro de agua de ósmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa y va a la válvula de entrada de agua del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 y 827 kPa).

Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg ^2 (276 a 414 kPa).

Si la presión del agua al sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg ^2 (276 a 414 kPa):

■ Fíjese si el filtro de sedimentos en el sistema de ósmosis inversa está bloqueado y reemplácelo si fuera necesario.
■ Deje que se vuelva a llenar el tanque de almacenaje del sistema de ósmosis inversa después del uso intenso.
■ Si su refrigerador tiene un filtro de agua, se podrá reducir la presión aún más si se usa en conjunto con un sistema de ósmosis inversa. Quite el cartucho del filtro de agua.

Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado.

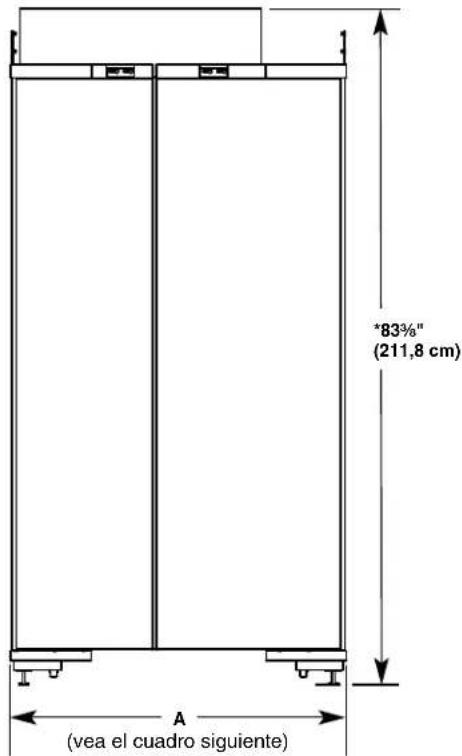

Medidas del producto

IMPORTANTE:

La profundidad desde la cara frontal de las puertas hasta la parte posterior de la carcasa del refrigerador es de 24" (60,96 cm) sin paneles.
■ El cable de suministro de energía es de 84" (213 cm) de largo.
■ La conexión del suministro de agua está hecha en la parte frontal inferior del refrigerador.

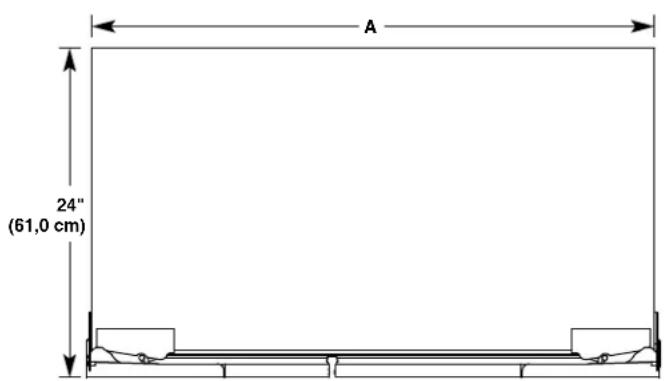

Vista superior

■ Las medidas del ancho fueron tomadas de una bisagra a la otra.
■ Si las patas niveladoras están totalmente extendidas 1 ^1/4 " (3,2 cm) por debajo de los rodillos, agregue 1 ^1/4 " (3,2 cm) a las medidas de la altura.

"83¾" (211,8 cm) A (vea el cuadro siguiente)

Modelo
Ancho A (del borde de una bisagra al borde de la otra)

42 41 ^3/4 " (106 cm)

48 47 ^3/4 " (121,3 cm)

Arco de vuelco

Asegúrese que dispone de suficiente altura al techo para poner el refrigerador en posición vertical cuando lo mueva a su ubicación final.

■ Si se utiliza una plataforma rodante, se debe agregar la altura de sus ruedas al arco de vuelco.

Arco de vuelco lateral

El arco de vuelco lateral varía dependiendo del ancho del modelo. Use el cuadro siguiente para determinar el arco de vuelco lateral.

NOTA: Se vuelca sólo de costado.

Modelo Arco de vuelco A

42 91 ^3/8 " (232,1 cm) 48 94 ^3/8 " (239,7 cm)

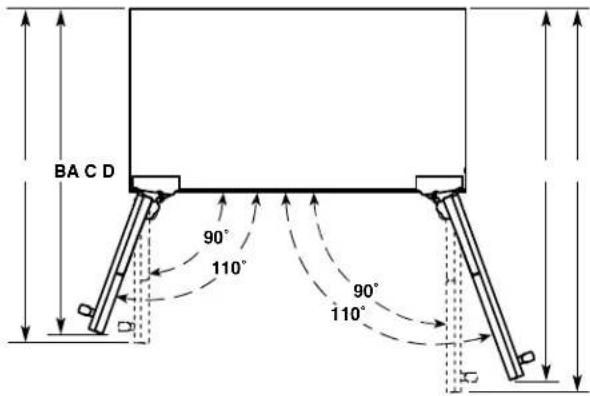

Medidas de oscilación de las puertas

La ubicación debe permitir que las puertas se abran a un mínimo de 90°. Deje un espacio mínimo de 4½" (11,4 cm) entre el lado del refrigerador y una pared de la esquina.

NOTA: Es posible que necesite más espacio si va a utilizar paneles recubiertos, manijas a la medida o manijas extendidas.

BA C D 90° 110° 90° 110°

Modelo A B C D

42 40 34 "	(103,5 cm)	39 34 " (101,0 cm)	45 38 " (115,3 cm)	46 34 " (118,8 cm)
48 43 14 "	(109,9 cm)	42" (106,7 cm)	48 58 " (123,5 cm)	50 14 " (127,6 cm)

Opciones para la instalación del armario y los paneles

NOTA: Las imágenes que se muestran a continuación muestran las opciones para la configuración de la instalación según la profundidad específica de los armarios. No se muestran todas las configuraciones posibles.

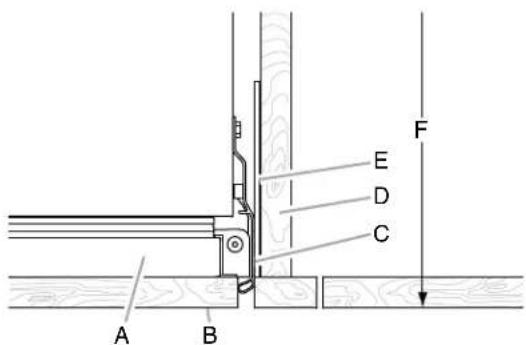

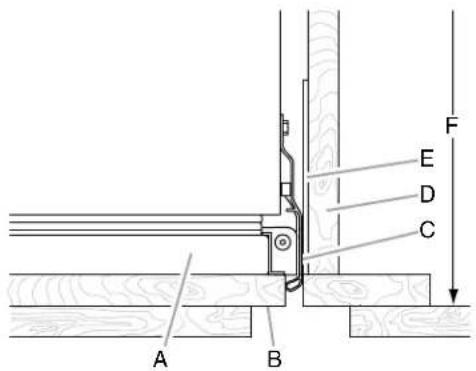

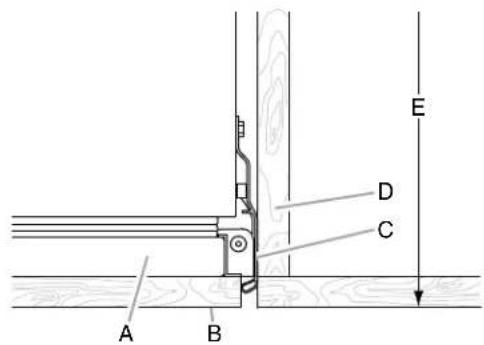

Profundidad del armario—25" (63,5 cm)

Armarios con marcos Vista superior

A B C D E F

A. Puerta del refrigerador

B. Panel de la puerta

C. Moldura lateral

D. Armario adyacente

E. Relleno de nivelación

F. 25" (63,5 cm)

Recuadro Vista superior

A B C D E F

A. Puerta del refrigerador

B. Panel de la puerta

C. Moldura lateral

D. Armario adyacente

E. Relleno de nivelación

F. 25" (63,5 cm)

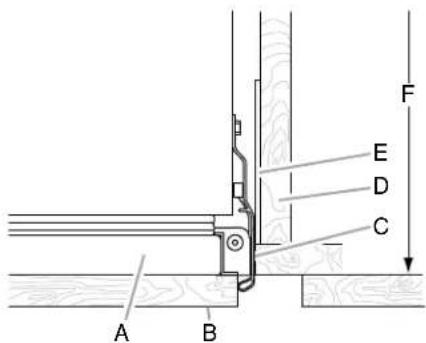

Armarios sin marco Vista superior

A B C D E

A. Puerta del refrigerador

B. Panel de la puerta

C. Moldura lateral

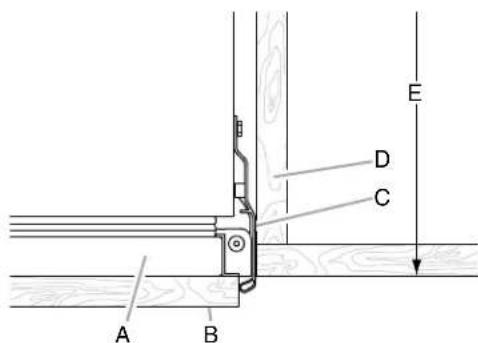

D. Armario adyacente

E. 25" (63,5 cm)

Profundidad del armario—24" (60,9 cm)

NOTA: No es posible hacer una instalación alineada con una abertura de una profundidad de 24" (60,9 cm).

Armarios con marcos Vista superior

A B C D E F

A. Puerta del refrigerador

B. Panel de la puerta

C. Moldura lateral

D. Armario adyacente

E. Relleno de nivelación

F. 24" (60,9 cm)

Armarios sin marco Vista superior

A B C D E

A. Puerta del refrigerador

B. Panel de la puerta

C. Moldura lateral

D. Armario adyacente

E. 24" (60,9 cm)

Requisitos para la instalación de la rejilla completamente incorporada

El refrigerador puede instalarse completamente incorporado si los armarios adyacentes cumplen con los requisitos de ventilación y flujo de aire, críticos para el funcionamiento del mismo. Una instalación completamente incorporada no tendrá un espacio visible, ya que la rejilla se extiende hacia arriba, hacia el sofito o el armario superior.

IMPORTANTE:

• Una instalación de la rejilla completamente incorporada requiere de un espacio abierto mínimo de 6" (15,24 cm) por encima del refrigerador. Este espacio no deberá estar obstruido de ninguna manera, incluyendo la obstrucción por los sofitos.
  ■ Tanto las instalaciones estándar como las instalaciones incorporadas por completo pueden lograrse con una abertura de una profundidad de 24" (60,9 cm) o 25" (63,5 cm).
  ■ Se usará una rejilla de altura completa para lograr una instalación completamente incorporada. Use el soporte incorporado (provisto con el refrigerador) para fijar la rejilla de altura completa.
  NOTA: No se necesitará una cubierta para la rejilla superior con la rejilla de altura completa.

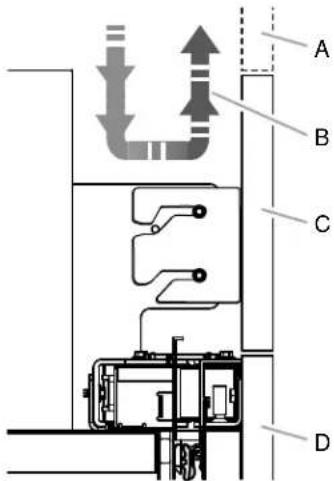

Soporte incorporado de la rejilla

Instalación de la rejilla completamente incorporada—Vista lateral

A B C D

A. Frente falso (opcional) B. Flujo de aire
C. Rejilla de altura completa D. Panel de la puerta

Opciones para la instalación de la rejilla completamente incorporada

Opción 1—Abierto hacia el techo

6" (15,24 cm) mín. 84" (213,4 cm)

Opción 2—Frente falso (solamente la cara del armario)

6" (15,24 cm) min. 84" (213,4 cm)

Requisitos para la instalación de la rejilla incorporada estándar

IMPORTANTE:

La instalación de la rejilla incorporada estándar puede lograrse con una abertura de una profundidad de 24" (60,9 cm) o 25" (63,5 cm).
■ Use el soporte de la rejilla estándar (provisto con el refrigerador) para sujetar la rejilla estándar.
La altura del panel de la rejilla, que se muestra en la ilustración de la "Instalación de la rejilla incorporada estándar—Vista lateral", permite un espacio de aire que es crítico para el funcionamiento del refrigerador.

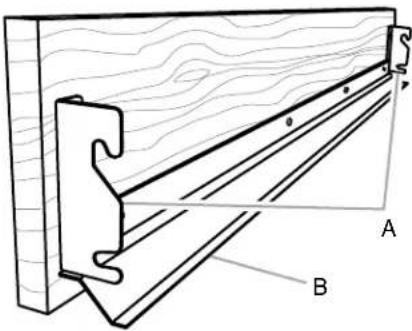

Soporte estándar de rejilla

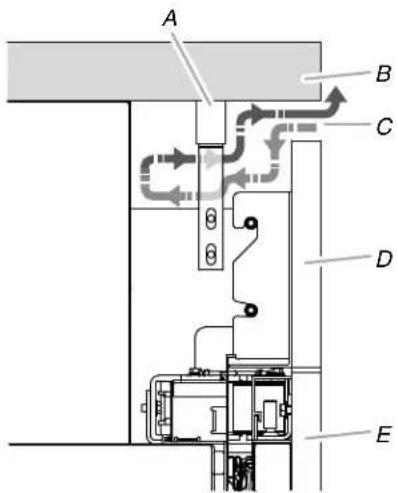

Instalación de la rejilla incorporada estándar—Vista lateral

A B C D E

A. Cubierta de la rejilla superior

B. Sofito

C. Flujo de aire

D. Panel de la rejilla

E. Panel de la puerta

Instalación de la rejilla incorporada estándar—Vista completa del producto

Requisitos de instalación del juego de paneles

Consulte la sección "Modelos" para ver las opciones disponibles del juego de paneles para su modelo.

IMPORTANTE:

■ La instalación de un juego de paneles puede lograrse con una abertura de una profundidad de 24" (60,9 cm) o 25" (63,5 cm).
■ Se usa una rejilla estándar para lograr la instalación del juego de paneles. Use el soporte de la rejilla estándar (provisto con el refrigerador) para sujetar la rejilla estándar.
La altura del panel de la rejilla, que se muestra en la ilustración de la "Instalación del juego de paneles—Vista lateral", permite un espacio de aire que es crítico para el funcionamiento del refrigerador.

Soporte estándar de rejilla

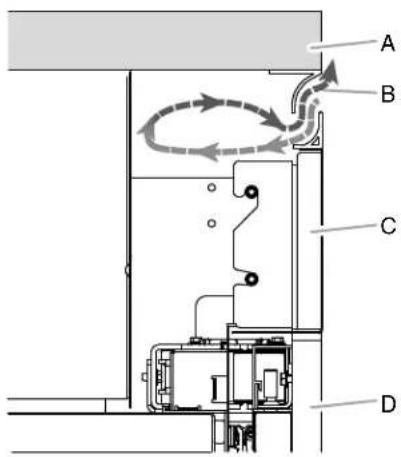

Instalación del juego de paneles—Vista lateral

A B C D

A. Sofito B. Flujo de aire
C. Panel de la rejilla D. Panel de la puerta

Instalación del juego de paneles—Vista completa del producto

Paneles de madera recubiertos a la medida

Los paneles de madera recubiertos a la medida le permiten armonizar el exterior de su refrigerador con la decoración de la cocina y usar las manijas a la medida para mayor flexibilidad en el diseño.

En algunos casos, su fabricante de armarios puede elegir trabajar con un panel trazado para las diferentes medidas. Siga estas medidas de panel e instrucciones de instalación para asegurarse de que los paneles de madera recubiertos a la medida encajarán adecuadamente.

IMPORTANTE:

El peso del panel recubierto de la puerta del refrigerador no podrá exceder las 66 lb (29,9 kg) para los modelos de 48" ó 65 lb (29,5 kg) para los modelos de 42".
El peso del panel de madera recubierto de la puerta del congelador no podrá exceder las 50 lb (23 kg) para los modelos de 48" ó 49 lb (22,2 kg) para los modelos de 42".
El peso del panel recubierto de la rejilla superior no podrá exceder las 8 lb (3,6 kg) para los modelos de 48" ó 7 lb (3,2 kg) para los modelos de 42".
■ El espesor necesario para todos los paneles es de 34 " (1,91 cm).
■ Esta instalación no requiere paneles de relleno ni de soporte.

Dimensiones del panel de madera recubierto

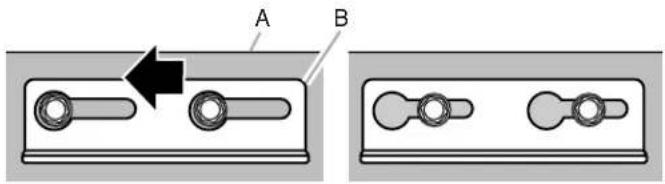

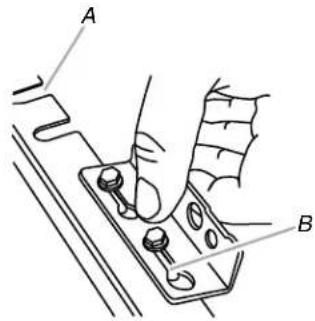

Paneles de la puerta

A B 74¼" (188,6 cm) Panel de la puerta del congelador Panel de la puerta del refrigerador

CUIDADO

Peligro de pellizcos

Si se instalan los paneles de la puerta con un espacio menor de 38 " (0,95 cm) entre el panel de la puerta y el armario adyacente, aumentará el riesgo de pellizcos potenciales.

Modelo 42 48

Mocheta	^3/_8''	^1/_8''	^3/_8''	^1/_8''
A 17 ^9/_16''	(44,61 cm)	17 ^13/_16'' (45,24 cm)	20 ^1/_16'' (50,96 cm)	20 ^5/_16'' (51,59 cm)
B 23 ^9/_16''	(59,85 cm)	23 ^13/_16'' (60,48 cm)	27 ^1/_16'' (68,74 cm)	27 ^5/_16'' (69,37 cm)

Panel de la rejilla

Instalación de la rejilla completamente incorporada—Rejilla de altura completa—Sofito abierto

6%" (16,83 cm) Panel para la rejilla superior

Modelo 42 48

Mocheta	38''	18''	38''	18''
C 41 14''		41 34'' (104,78 cm)	47 14'' (106,05 cm)	47 34'' (120,02 cm)

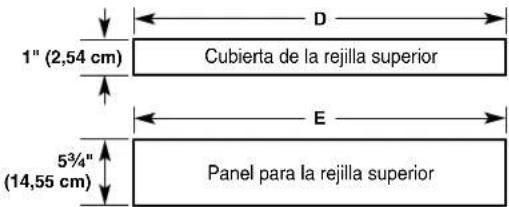

Instalación de la rejilla estándar—Rejilla alineada—Sofito abierto o cerrado

1" (2,54 cm) Cubierta de la rejilla superior 5¾" (14,55 cm) Panel para la rejilla superior

Modelo	42		48
Mocheta	38"	18"	38"	18"
D	41 14" (104,78 cm)	41 34" (106,05 cm)	47 14" (120,02 cm)	47 34" (121,29 cm)
E	41 14" (104,78 cm)	41 34" (106,05 cm)	47 14" (120,02 cm)	47 34" (121,29 cm)

IMPORTANTE: La altura del panel de la rejilla, que se muestra en la ilustración de la "Instalación de la rejilla incorporada estándar—Vista lateral", permite un espacio de aire que es crítico para el funcionamiento del refrigerador.

INSTRUCCIONES DE INSTALACIÓN

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

IMPORTANTE:

■ No quite la película que cubre el refrigerador hasta que esté en su ubicación para el funcionamiento.
■ Las cuatro patas niveladoras deberán hacer contacto con el piso para soportar y estabilizar el peso total del refrigerador.
■ Mantenga la pieza de cartón de empaque o de madera contrachapada debajo del refrigerador hasta que lo instale en su ubicación para el funcionamiento.

1. Retire y guarde el material impreso y el juego de piezas ubicados en el interior del refrigerador. Retire y guarde el material impreso, la rejilla y la moldura, que están pegados con cinta adhesiva en el exterior del refrigerador.

NOTA: No quite la cinta ni los refuerzos de las puertas hasta que el refrigerador esté en su ubicación final.

Cómo introducir el refrigerador en la casa

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

1. Coloque una plataforma rodante para electrodomésticos debajo del lado izquierdo del refrigerador, como se muestra. Coloque los esquinales de los materiales de empaque sobre las cubiertas, según sea necesario. Apriete el fleje lentamente.

1. Coloque unos tramos de cartón del empaque en el piso cuando haga rodar la plataforma rodante y el refrigerador al interior de la casa. Acerque el refrigerador a la abertura donde se va a empotrar.
2. Coloque la parte superior del empaque de cartón o madera contrachapada debajo del refrigerador.
3. Ponga el refrigerador de pie colocando primero el extremo inferior izquierdo en el suelo, luego enderece el refrigerador hasta que quede derecho y entonces baje el lado derecho del refrigerador al suelo.
4. Vuelva a ensamblar la moldura y la rejilla superior después de quitar la plataforma rodante del refrigerador.

Cómo instalar los tableros antivuelco

IMPORTANTE:

■ Si no hay disponible un sofito sólido, deberá instalarse el tablero anti-vuelco.
■ Se recomienda que los tableros se instalen antes de la instalación del refrigerador.
■ Los tableros deberán ser lo suficientemente largos para poder cubrir totalmente el ancho de la cubierta del compresor.
■ Ubique los tableros de manera que la superficie inferior de los tableros esté a 84" (213 cm) del piso.
■ Durante la instalación, levante el refrigerador hasta que la parte superior del mismo haga contacto con la parte inferior de los tableros antivuelco. No aplaste la cubierta del compresor al levantar las patas niveladoras traseras.

Cómo instalar los tableros antivuelco

1. Señale las ubicaciones para los montantes en la pared trasera, de 80" a 90" (203 a 229 cm) por encima del piso.
2. Afiance con seguridad dos tableros de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) a los montantes de pared detrás del refrigerador. Use 6 tornillos para madera #8 x 3" (7,6 cm) (o más largos). Los tornillos para madera deberán atornillarse un mínimo de 1½" (3,8 cm) en los montantes. Los tableros deben quedar superpuestos encima de la cubierta del compresor.

A B 2" (5 cm) C 84" (213,4 cm) D

A. Dos tableros de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)
B. Afiance a los montantes con 6 tornillos #8 x 3" (7,6 cm)
C. Cubierta del compresor
D. Distancia desde la parte inferior de los tableros anti-vuelco hasta el piso

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si enciende el refrigerador antes de conectar la tubería de agua, APAGUE la fábrica de hielo.

Conexión a la línea de agua

Piezas necesarias

■ Línea flexible de suministro de agua, con un mínimo de 7 pies (2,13 m), aprobada por los códigos

Estilo 1—Conexión de la válvula de cierre

NOTA: Si la conexión de la tubería de agua de su casa no se parece al Estilo 1, vea "Estilo 2—Conexión de la tubería de cobre".

1. Desenchufe el refrigerador o desconecte el suministro de energía.

IMPORTANTE:

■ No habrá espacio suficiente para lograr una instalación alineada si la válvula de cierre de agua está ubicada en la pared que está detrás del refrigerador. El cierre del agua deberá estar localizado en la base del gabinete, a cualquier lado del refrigerador.
■ Antes de fijar la tubería a la válvula de cierre, enjuague la línea principal de suministro de agua para quitar las partículas y el aire de la tubería de agua. Deje correr bastante agua para que ésta se vea cristalina. El enjuagar la línea de agua puede ayudar a evitar que los filtros y/o las válvulas de agua se obstruyan.
2. Conecte la línea flexible de suministro de agua aprobada por los códigos a la válvula de cierre de agua enroscando la tuerca provista sobre la válvula de cierre, como se muestra.

A. Bulbo
B. Tuerca
C. Tubería de agua

1. Coloque el extremo de la tubería en un balde y ABRA la válvula de cierre.
2. Revise si hay fugas. Apriete aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la válvula).

Estilo 2—Conexión de la tubería de cobre

NOTA: Si existe una línea de suministro de agua que cumpla con las especificaciones en “Requisitos del suministro de agua”, proceda con “Conexión al refrigerador”. Si no es así, siga las instrucciones a continuación para conectarla al suministro de agua fría de la casa.

1. Desenchufe el refrigerador o desconecte el suministro de energía.

2. CIERRE el suministro principal de agua. ABRA la llave de agua más cercana el tiempo suficiente para que la tubería de agua se vacíe.

3. Busque una tubería vertical de agua fría de 1/2" a 1¼" (1,25 cm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

■ Asegúrese de que sea una tubería de agua fría.
- Una tubería horizontal funcionará, pero taladre por el lado de arriba de la tubería, no por debajo. Esto ayudará a mantener el agua alejada del taladro y también evita que se acumule sedimento normal en la válvula.

1. Determine la longitud de la tubería de cobre que necesite. Mida desde la conexión de la parte del refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m) para la limpieza. Use tubería de cobre de ¼" (6,35 mm) de diámetro externo. Asegúrese que ambos extremos de la tubería de cobre están cortados rectos.
2. Usando un taladro inalámbrico, perfore un orificio de 14 " (6,35 mm) en la tubería de agua fría que usted ha seleccionado.

A. Tubería de agua fría
B. Abrazadera para tubería
C. Tubería de cobre
D. Tuerca de compresión

E. Manga de compresión

F. Válvula de cierre

G. Tuerca de presión

1. Afiance la válvula de cierre a la tubería de agua fría con la abrazadera para tubería. Asegúrese que el extremo de salida esté firmemente insertado en el orificio taladrado de 1/4" (6,35 mm) en la tubería de agua y que la arandela esté por debajo de la abrazadera para tubería. Apriete la tuerca de presión. Apriete los tornillos de la abrazadera para tubería lentamente y en forma pareja de manera que la arandela provea un cierre hermético. No apriete demasiado.

IMPORTANTE: Antes de fijar la tubería a la válvula de cierre, enjuague la línea principal de suministro de agua para quitar las partículas y el aire de la tubería de agua. Deje correr bastante agua para que ésta se vea cristalina. El enjuagar la tubería de agua puede ayudar a evitar que los filtros y/o las válvulas de agua se obstruyan.

1. Deslice la manga de compresión y la tuerca de compresión sobre la tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salida en ángulo recto hasta donde sea posible. Atornille la tuerca de compresión en el extremo de salida usando la llave ajustable. No apriete demasiado la abrazadera o la manga. Se quebrará la tubería de cobre.
2. Cierre la válvula de cierre del tubo de agua. Enrolle la tubería de cobre.
3. Conecte la línea flexible de suministro de agua aprobada por los códigos a la válvula de cierre de agua enroscando la tuerca provista sobre la válvula de cierre.
4. Coloque el extremo de la tubería en un balde y ABRA la válvula de cierre.
5. Busque fugas alrededor de la válvula tipo montura. Apriete aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la válvula).

Conexión al refrigerador

Piezas suministradas

■ Acoplamiento macho y macho, de 14 " a 14 " (6,35 mm a 6,35 mm)

6" (15,2 cm) 6" (15,2 cm) 7" (17,78 cm) 1" (2,54 cm)

NOTA: La línea flexible de suministro de agua aprobada según los códigos debe conectarse a la válvula de suministro a través del piso.

1. Desenchufe el refrigerador o desconecte el suministro de energía.
2. Conecte el tubo flexible de agua de 7 pies (2,13 m), aprobado según los códigos, a la válvula de suministro de agua.
3. Enjuague la línea principal de suministro de agua para quitar las partículas y el aire de la misma. Deje correr bastante agua para que ésta se vea cristalina.
4. Pegue con cinta al piso la línea flexible de suministro de agua de 7 pies (2,13 m) aprobada según los códigos, a 7" (17,78 cm) del lado izquierdo del refrigerador. Pegue con cinta a lo largo de la longitud de la tubería, lo que permitirá que ésta pase por debajo del refrigerador, sin hacer interferencia.
   NOTA: Deje un mínimo de 26" (66,04 cm) de línea flexible de suministro de agua aprobada según los códigos para que quede floja en la parte frontal del refrigerador, para conectarla al mismo.
5. Conecte la línea flexible de suministro de agua de 7 pies (2,13 m), aprobada según los códigos, al refrigerador.
   NOTA: Si la válvula principal de cierre de agua está detrás del refrigerador, puede instalarse una válvula secundaria de cierre de agua alineada con la línea de suministro de agua, al frente del producto.

A. Línea de agua de la casa
B. Tuerca (adquirida)
C. Férula (adquirida)
D. Acoplamiento

E. Bulbo
F. Tuerca
G. Tubería de agua del refrigerador

1. Abra la válvula de suministro de agua y verifique todas las conexiones para ver si hay fugas.

Cómo enchufar el refrigerador

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

1. Coloque el interruptor de control en la parte superior del armario en la posición OFF (Apagado).
2. Conecte a un contacto de pared de conexión a tierra de 3 terminales.

Instalación de las molduras laterales

Las molduras laterales cubren el espacio entre el refrigerador y los armarios adyacentes. Hay una pieza de la moldura adherida con cinta a cada lado del refrigerador. Instale cada pieza de la moldura al lado del refrigerador al cual está adherida.

1. Quite la cinta adhesiva que sujeta las molduras laterales del refrigerador. Deje las piezas de la moldura a un lado.

IMPORTANTE: Solo instalaciones con panel de madera a la medida (con un espacio de 18 ) - El borde con forma de bulbo de la pieza de la moldura va a interferir con los paneles. Retire el borde largo con forma de bulbo de la pieza de la moldura y descártelo. Vea la ilustración "Vista superior" más adelante en esta sección.

1. Quite los cuatro tornillos del lado de la carcasa del refrigerador.

1. Usando los orificios originales y los tornillos que se quitaron en el paso 2, sujete la moldura lateral a la carcasa del refrigerador.

NOTA: Cerciórese de asegurar cada pieza de la moldura al lado de la carcasa del refrigerador del cual se haya quitado. El borde con forma de bulbo deberá estar adelante con la muesca en la parte superior, como se muestra.

Vista superior

A B C D

A. Moldura lateral B. Armario adyacente
C. Puerta D. Borde en forma de bulbo

Cómo mover el refrigerador a su ubicación final

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

IMPORTANTE:

■ No es posible hacer una instalación alineada con una abertura de una profundidad de 24" (60,9 cm).
■ Antes de mover el refrigerador y para evitar daños al piso, asegúrese que las patas niveladoras están levantadas (no están tocando el piso) y que el refrigerador se encuentra sobre los rodillos.
■ Use el bloque de instalación, que está sujeto a la bisagra de la puerta, como referencia para asegurarse de que el refrigerador se empuje hacia atrás lo suficiente dentro de la abertura, de modo que cuando estén instalados los paneles, estarán alineados con los armarios adyacentes.
■ Después de que el refrigerador esté nivelado y alineado, retire el bloque de instalación de la bisagra de la puerta y úselo para revisar el espacio entre los paneles y los armarios adyacentes.

NOTA: El bloque de instalación ha sido diseñado para proveer un espacio adecuado para 34 " (1,9 cm), 38 " (9,53 mm) y 18 " (3,18 mm).

1. Coloque la parte superior del empaque de cartón o madera contrachapada debajo del refrigerador. Quite la plataforma rodante.
2. Empuje el refrigerador directamente hacia atrás y en forma pareja hacia el interior de la abertura. Asegúrese de que la tubería de agua no esté torcida y que el cable de suministro de energía esté encima del refrigerador.

NOTA: Si el cable de suministro de energía está detrás del refrigerador, no se instalará como es debido.

1. Cerciórese de que el bloque de instalación esté alineado con los armarios adyacentes.

NOTA: Para lograr una instalación alineada, será fundamental verificar que haya una profundidad de 34 " (1,9 cm) entre la cara frontal de los armarios adyacentes y el refrigerador.

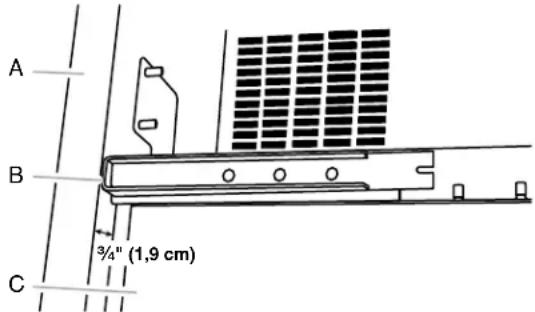

A B C 3/4" (1,9 cm)

A. Armario o pared adyacente
B. Bloque de instalación
C. Cara del refrigerador

Nivelación y alineamiento del refrigerador

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

IMPORTANTE: Las cuatro patas niveladoras deberán hacer contacto con el piso para soportar y estabilizar el peso total del refrigerador. Los rodillos se usan para mover el refrigerador y nunca para un soporte permanente.

Después de mover el refrigerador a su ubicación final:

1. Use una llave de cubo de 516 " para girar los pernos niveladores hacia la derecha y extender las patas hasta el piso, como se muestra. Los rodillos no deberán hacer contacto con el piso.

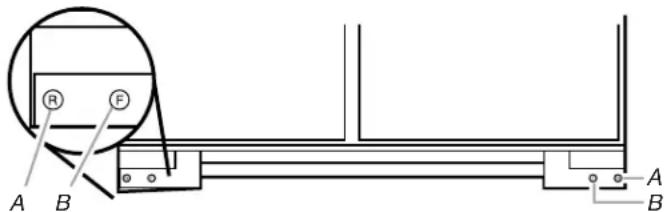

A B R F A B

A. Perno nivelador trasero
B. Perno nivelador frontal

1. Ajuste las patas niveladoras para nivelar y alinear el refrigerador de izquierda a derecha y de adelante hacia atrás de modo tal que el refrigerador esté nivelado y alineado con los armarios.

2. Continúe ajustando las patas niveladoras hasta que la parte superior del refrigerador haga contacto con la parte inferior del sofito sólido o la parte inferior de los tableros antivuelco, en caso de que se hayan utilizado. No aplaste la tapa del compresor.

IMPORTANTE: Ajuste en pequeños incrementos para evitar dañar la moldura del armario y causar problemas con el alineamiento de la puerta o el ajuste de la rejilla superior. Para evitar daños al armario o a las patas niveladoras, no aplique más de 50 pulg-lbs (5,65 Nm) de torque a los pernos niveladores. Las patas niveladoras pueden extenderse hasta un máximo de 1 ^1/4 " (3,18 cm) por debajo de los rodillos.

A B 2" (5 cm) 84" (213,4 cm) C D

A. Dos tableros de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)
B. Afiance a los montantes con 6 tornillos #8 x 3" (7,6 cm)
C. Cubierta del compresor
D. Distancia desde la parte inferior del tablero anti-vuelco hasta el piso

1. Después de nivelar el refrigerador, use nuevamente una regla o un nivel de 4 pies que atraviese la parte frontal de los bloques de instalación del refrigerador hasta los armarios, para verificar que el refrigerador todavía esté alineado.

Instalación del refrigerador y los paneles

IMPORTANTE: Jenn-Air no es responsable de la remoción o adición de molduras o paneles recubiertos que pudieran impedir el acceso al refrigerador para darle servicio.

Instalación de la cubierta de la rejilla superior (solamente para instalación estándar)

IMPORTANTE: La altura del panel de la rejilla permite el flujo de aire necesario para que el refrigerador funcione. La cubierta de la rejilla superior oculta la cubierta del compartimiento superior detrás de la rejilla superior. Si usted decide modificar las medidas recomendadas para el panel de la rejilla, comprometerá su funcionamiento.

Modelos con panel de madera a la medida

1. Taladre un orificio a ^11/16 " de cada borde en la pieza de madera para cubrir hecha a la medida (1" x el ancho del panel de la rejilla).

NOTA: Cerciórese de que el orificio esté centrado en el espesor de 1" de la pieza de madera.

1. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije un soporte en "L" a cada extremo de la pieza de madera para cubrir.

2. Usando los tornillos de cabeza hexagonal romos (provistos con el refrigerador), sujete los soportes en "L" a las placas de montaje de la rejilla superior.

3. Ajuste los soportes en "L" de modo que la pieza de madera para cubrir esté alineada con la parte inferior del sofito. Apriete por completo los tornillos.

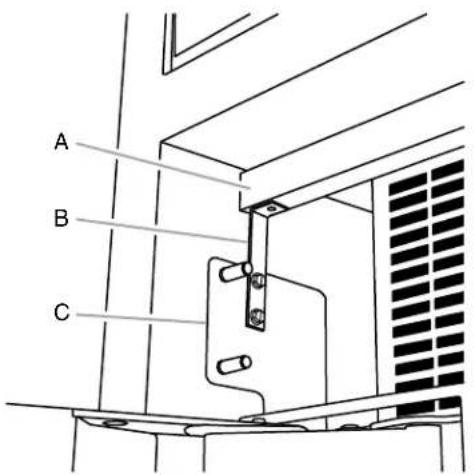

A B C

A. Cubierta de la rejilla superior
B. Soporte en "L"
C. Placa de montaje de la rejilla

Vista lateral

A B C D E

A. Cubierta de la rejilla superior

D. Panel de la rejilla

B. Sofito

E. Panel de la puerta

C. Flujo de aire

Modelos con juego de paneles

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar los paneles.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Alinee la rejilla de ventilación superior (provista con el juego de puerta) con el borde inferior del sofito. Úsela como plantilla y marque los lugares en donde se van a taladrar los orificios.

2. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije la rejilla de ventilación superior al sofito.

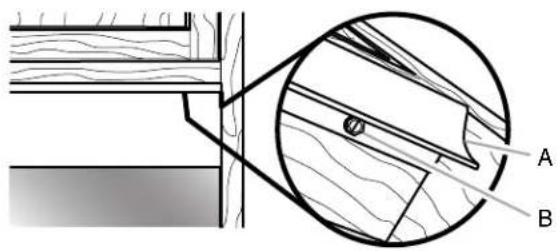

A. Rejilla de ventilación superior
B. Tornillo de cabeza ranurada hexagonal

Vista lateral

A B C D

A. Sofito

B. Flujo de aire

C. Panel de la rejilla

D. Panel de la puerta

Cómo taladrar los paneles previamente (solamente para los paneles de madera a la medida)

IMPORTANTE: La plantilla para paneles a la medida enviada con el refrigerador puede usarse ya sea para una instalación con mocheta de 38 " (0,95 cm) o de 18 " (0,32 cm).

■ Las plantillas de taladrado se usan solamente para los paneles recubiertos de madera a la medida.
■ Las plantillas de taladrado tienen dos lados.
■ Los orificios para taladrar se han cortado previamente en la plantilla.

1. Ubique el diagrama de su refrigerador en la plantilla. Después siga las letras y las flechas de colores para colocar correctamente la plantilla de taladrado sobre los paneles laterales posteriores.

NOTA: Fijese en la dirección de las flechas para determinar qué orificios debe marcar cuando alinee la plantilla en la parte superior del panel y qué orificios debe marcar cuando alinee la plantilla en la base del panel.

1. Taladre previamente un orificio piloto en los rieles de madera que bordean las puertas y los paneles de la rejilla superior.

Preparación de los paneles (solamente de madera a la medida)

Paneles de la puerta

1. Coloque los paneles sobre una superficie firme y plana, con la parte frontal mirando hacia abajo.
2. Ubique los dos orificios pretaladrados en el borde del lado de la manija del panel de la puerta.
3. Usando el bloque de instalación como guía para la profundidad, fije una arandela de tope con un tornillo puntiagudo de cabeza hexagonal (ambos incluidos con el refrigerador) en el panel de la puerta pretaladrado (2 por puerta).

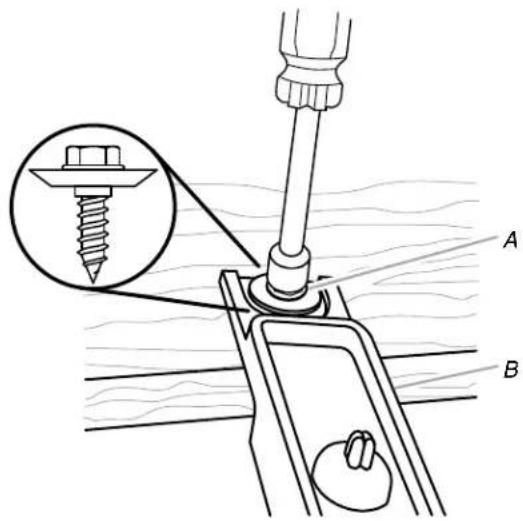

A. Arandela de tope con tornillo puntiagudo de cabeza hexagonal

B. Bloque de instalación

1. Para el soporte de montaje, inserte los tornillos puntiagudos de cabeza hexagonal (provistos con el refrigerador) en la madera que se encuentra en la parte superior de los paneles de la puerta donde se taladraron previamente.

NOTA: Es fundamental usar el tornillo de 58 ", el más largo que se haya provisto, para fijar el soporte a la parte superior del panel de la puerta.

A B

A. Orificio con forma de U B. Ranura

1. Fije un soporte de montaje al extremo superior de cada panel de la puerta, colocando el extremo grande de la bocallave sobre los tornillos, y deslizando el soporte para que los tornillos queden centrados en las ranuras.

NOTA: Comience con los tornillos que están en el centro de las ranuras, como se muestra; luego mueva el panel de la puerta para alinearlo, si es necesario.

A. Panel de la puerta B. Soporte de montaje

Panel para la rejilla superior

1. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije un soporte de montaje a cada lado del panel de la rejilla superior.

IMPORTANTE: Vea la sección "Piezas provistas" para seleccionar los soportes designados para su instalación.

■ Use los soportes de la rejilla incorporada para una Instalación totalmente incorporada con una rejilla de altura completa.

■ Use los soportes estándar de la rejilla para una instalación de rejilla incorporada estándar con un sofito abierto o cerrado.

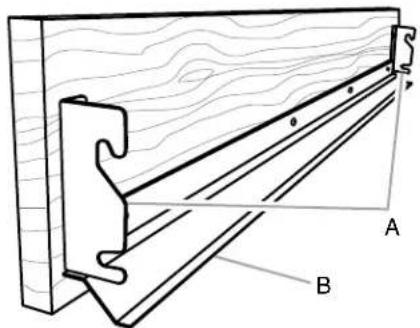

A. Soportes de la rejilla superior
B. Pieza blanca de la cubierta de la rejilla (pegada a la puerta del refrigerador)

1. Usando los tornillos de cabeza redonda (provistos con el refrigerador), sujete la pieza de la cubierta de la rejilla a la parte inferior del panel de la misma.

NOTA: La cubierta de la rejilla está instalada previamente en los juegos de paneles.

Saque las piezas de la moldura

1. Quite toda la cinta y los refuerzos de las puertas del refrigerador y del congelador.
2. Abra las puertas del refrigerador y del congelador.
3. Saque las piezas de la cubierta de la bisagra de la parte superior e inferior de la puerta, para descubrir los orificios en las bisagras.

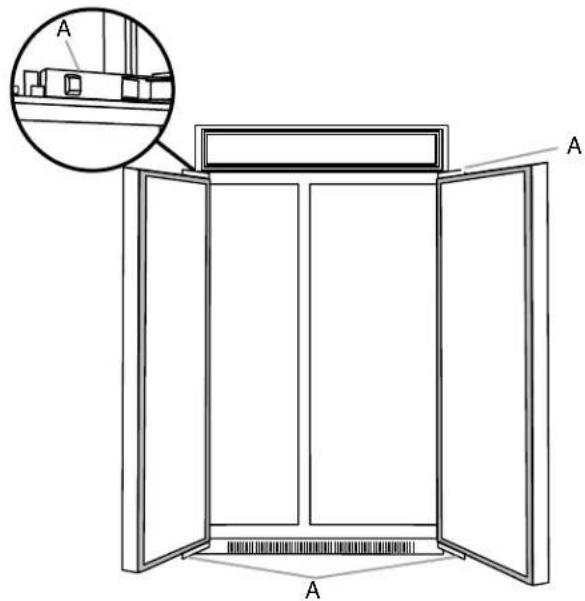

A A A

A. Piezas de la cubierta de la bisagra

Cómo instalar los paneles de la puerta

IMPORTANTE: Use el embalaje de espuma para apuntalar y sostener la(s) puerta(s) abierta(s) mientras instala un panel de la puerta.

1. Alinee las dos arandelas de tope en la parte posterior del panel de la puerta con las ranuras en "J" en la parte lateral de la puerta del refrigerador. Deslice el panel en la puerta.

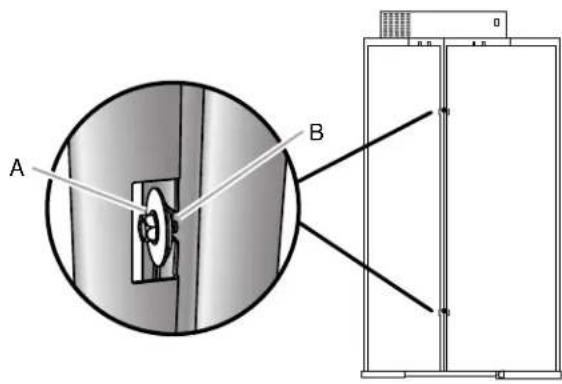

A B

A. Arandela de tope con tornillo puntiagudo de cabeza hexagonal

B. Alojamiento en "J"

1. Baje el soporte del panel sobre los pasadores de ajuste en la parte superior de la puerta.

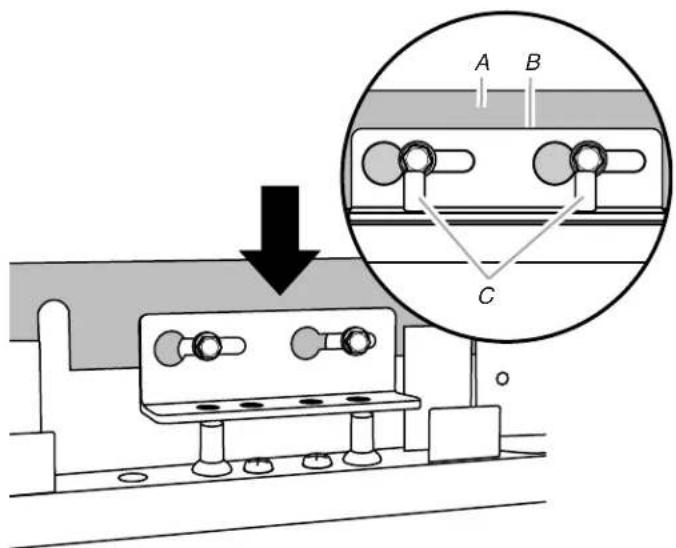

A B C

A. Panel de la puerta

B. Soporte de montaje

C. Pasadores de ajuste

1. Repita los pasos 1 a 2 para instalar el segundo panel de la puerta.
2. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije el soporte de montaje (instalado de fábrica), ubicado en la parte inferior de las puertas del refrigerador y del congelador, a sus paneles de puerta respectivos. No apriete el tornillo por completo.

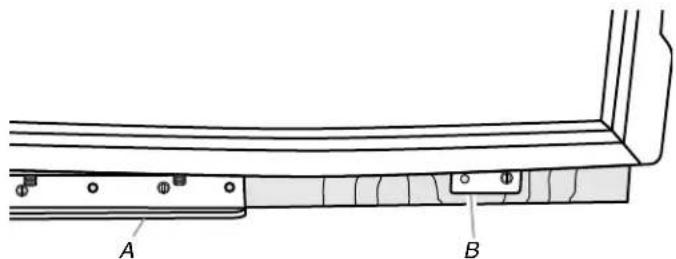

A B

A. Bisagra inferior

B. Soporte de montaje

Instalación del panel para la rejilla superior

B A B

A. Panel de la rejilla superior

B. Lados del armario

Instalación de la rejilla incorporada estándar—Rejilla alineada

1. Enganche los soportes del panel sobre los pernos de montaje que se extienden desde la parte superior del refrigerador.

B. Pieza de cubierta de la rejilla

1. Jale el panel de la rejilla levemente hacia abajo para asegurarlo en su lugar.

Instalación de la rejilla completamente incorporada— Rejilla de altura completa

1. Alinee el soporte a cada lado del panel de la rejilla superior con los pernos de montaje.

1. Empuje hacia delante el panel de la rejilla hasta que el soporte encaje a presión en su lugar.

Cómo ajustar la oscilación de las puertas

Tal vez sea necesario ajustar la abertura de la puerta. Verifique que la(s) puerta(s) del refrigerador se pueda(n) abrir con toda libertad. Si la(s) puerta(s) se abre(n) demasiado, instale el pasador para el tope de la puerta (provisto con el refrigerador).

1. Detenga la puerta abierta en un ángulo menor de 90°.

2. Inserte el pasador para el tope de la puerta en la bisagra superior, en el orificio que se muestra.

3. Usando una llave hexagonal en L de 5/32", apriete el pasador del tope de la puerta.

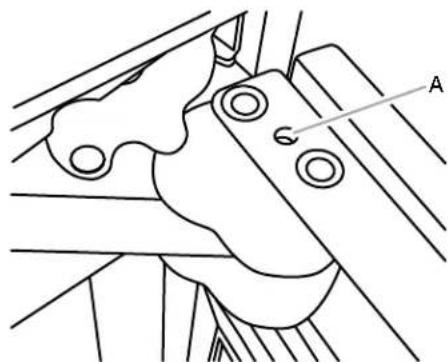

A. Orificio del pasador del tope de la puerta

Complete la instalación del panel

1. Use el bloque de instalación para medir los espacios entre los paneles y los armarios adyacentes.

Los paneles de madera recubiertos a la medida pueden ser fabricados con un espacio de 38 " (0,95 cm) o 18 " (0,32 cm) entre el panel y los armarios, y un espacio de 18 " (0,32 cm) entre la(s) puerta(s) del refrigerador y del congelador, y entre la(s) puerta(s) y la rejilla superior.

Todos los juegos de paneles que se compren necesitarán tener un espacio de 38 " (0,95 cm) entre el panel y los armarios, y un espacio de 18 " (0,32 cm) entre la(s) puerta(s) del congelador y la(s) del refrigerador, y entre la(s) puerta(s) y la rejilla superior.

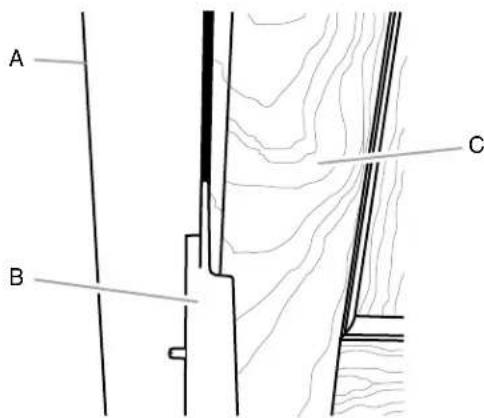

A B C

A. Armario adyacente

B. Bloque de instalación

C. Panel sobre la puerta

1. Ajuste el panel para lograr el espacio requerido, o para alinearlo.

IMPORTANTE: Si se necesita algún ajuste, ajuste el panel y no la puerta. Ajústelo de izquierda a derecha en el soporte de montaje, antes de usar los pasadores para ajustar el panel hacia arriba y hacia abajo o en ángulo.

■ Deslice el panel de un lado a otro en la ranura de la bocallave.
Use una llave hexagonal en L de 532 " para levantar o bajar los pasadores de ajuste, lo que permite que gire el panel de la puerta.

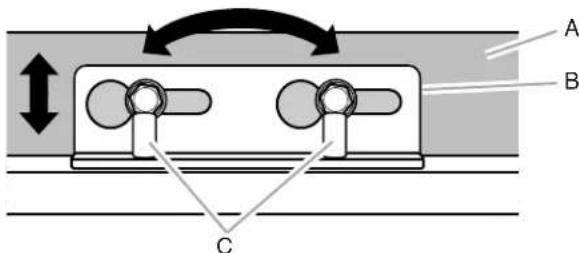

A B C

A. Panel de la puerta
B. Soporte de montaje
C. Pasadores de ajuste

1. Taladre previamente un orificio piloto en el panel de la puerta con una broca de 332 ", atravesando los orificios abiertos en las bisagras superior e inferior.

2. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije las bisagras superior e inferior a los paneles de la puerta. Apriete por completo todos los tornillos del panel de la puerta.

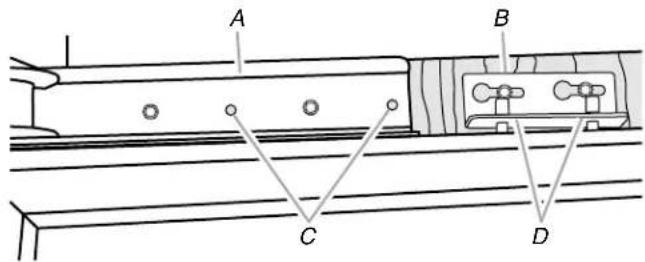

A B C D

A. Bisagra superior

C. Orificios para tornillos

B. Soporte de montaje

D. Pasadores de ajuste

1. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador) para cada lado, fije los paneles de la puerta a las cubiertas de la puerta del lado de la bisagra.
2. Usando los tornillos Phillips de cabeza plana (provistos con el refrigerador), instale la cubierta de la puerta del lado de la manija.
3. Apriete por completo los tornillos fijando los soportes de montaje, ubicados en la base de las puertas, a los paneles recubiertos.
4. Vuelva a instalar la cubierta superior de la puerta y la cubierta de la bisagra.
5. Encaje a presión la cubierta del pasador de ajuste (provista con el refrigerador) en su lugar.

Instalación de la rejilla de la base

La rejilla de base está formada por dos piezas para permitir un encaje a la medida: la rejilla de la base misma y el faldón. Se puede agregar el faldón a la rejilla de la base para extenderla hasta el piso.

1. Para ver si se necesita el faldón, coloque la rejilla de la base en su posición. No fije la rejilla de la base al refrigerador. Mida la distancia entre la parte inferior de la rejilla de la base y el piso. El espacio debe ser de 12 " (1,27 cm) como mínimo para agregar el faldón.
   NOTA: Si el espacio mide menos de 12 " (1,27 cm), saltee los pasos 3 y 4 de las instrucciones e instale solamente la rejilla de la base.
2. Saque la película protectora de la rejilla de la base.
3. Encaje a presión el faldón sobre la rejilla de la base.

A B

A. Rejilla de la base
B. Faldón

1. Recorte el faldón trazando la muesca en forma de "V" apropiada con un cuchillo para uso general. Parta el faldón en la línea trazada.

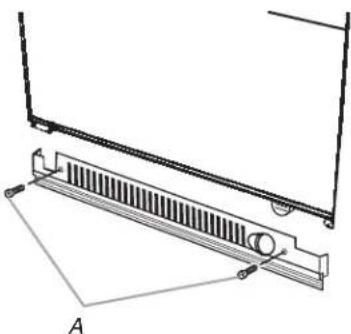

1. Usando los dos tornillos, fije el ensamblaje de la rejilla de la base al refrigerador, como se muestra.

NOTA: Atornille primero el tornillo del lado derecho.

Cómo terminar la instalación

1. Gire la válvula de la tubería de alimentación de agua a la posición "Abierta".
2. Gire el interruptor del refrigerador a la posición ON (Encendido). Vea la sección "Interruptor de Encendido/Apagado" en el Manual de uso y cuidado, para las instrucciones. Espere unos minutos. Busque fugas en las conexiones de la tubería de agua.
3. Quite todas las cajas, paquetes de partes y materiales de empaque del interior del refrigerador. Vea la sección "Limpieza" en el Manual de uso y cuidado, para las instrucciones. Quite la película y el cartón protector de la rejilla y de las puertas o marco de la puerta, según su modelo.
4. Instale los estantes y recipientes en los compartimientos del refrigerador y del congelador.
5. Los controles están prefijados de fábrica en su posición intermedia. Verifique que el compresor esté funcionando correctamente y que todas las luces funcionan.
6. Enjuague el sistema de agua antes de utilizarlo. Vea "Preparación del sistema de agua".

Para obtener el uso más eficiente de su nuevo refrigerador empotrado, lea el Manual de uso y cuidado. Conserve a mano las Instrucciones de instalación y el Manual de uso y cuidado del refrigerador empotrado para una consulta fácil.

SÉCURITÉ DU RÉFRIGÉRATEUR

A. Trou en forme de U B. Encoche
