MANUAL DE USUARIO N3808AP HiKOKI

INFORMACIÓN DE SEGURIDAD

IMPORTANTE ......................................................... 50

DEFINICIÓN DE LAS PALABRAS CLAVE .................... 50

EXPLICACIÓN LA ACCIÓN DE GRAPADO DE

SEGURIDAD PARA LA UTILIZACIÓN

DE LA GRAPADORA ...............................................51

RESPONSABILIDADES DEL EMPLEADOR, EL

SELECCIÓN DE GRAPAS Y TAPAS ............................. 59

ANTES DE LA OPERACIÓN .........................................60

AJUSTE DE LA PRESIÓN DE AIRE ........................ 63

EXTRACCIÓN DE TAPAS ....................................... 65

OPERACIÓN DE LA GRAPADORA ..............................66

MÉTODOS DE OPERACIÓN .................................. 67

MANTENIMIENTO E INSPECCIÓN .............................. 71

Français 000BookN3808APNAlowes.indb49000BookN3808APNAlowes.indb49 2018/03/0912:11:482018/03/0912:11:48INFORMACIÓN DE SEGURIDAD IMPORTANTE Lea y comprenda el signifi cado de las etiquetas de la herramienta y todas las instrucciones de funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la operación o el mantenimiento de esta grapadora. La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE GRAVEDAD. La mayoría de los accidentes ocurridos al utilizar o mantener esta grapadora se deben a la falta de tener en cuenta las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de una situación peligrosa antes de que se produzca, y observando fi elmente los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones que contienen las instrucciones sobre operación y mantenimiento. Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identifi can mediante “PELIGRO” y “ADVERTENCIA” en la grapadora y en este manual. NO utilice NUNCA esta grapadora para aplicaciones que no sean las especifi cadas en este manual.

DEFINICIÓN DE LAS PALABRAS CLAVE

PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte. ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte. PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores, o en el daño de la máquina. NOTA enfatiza información esencial. EXPLICACIÓN LA ACCIÓN DE GRAPADO DE LA GRAPADORA HITACHI

MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE: En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para introducir el sujetador. Cuando se haya grapado una vez, no se podrá volver a grapar hasta que se suelte el gatillo y vuelva a presionarse.

Mecanismo de actuación por contacto: En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para introducir el sujetador. En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la pieza de trabajo para que se introduzca el sujetador. Si mantiene el gatillo apretado, se introducirá un sujetador cada vez que se presiona la palanca de empuje contra la pieza de trabajo.

Español 000BookN3808APNAlowes.indb50000BookN3808APNAlowes.indb50 2018/03/0912:11:482018/03/0912:11:48El empresario deberá hacer que el operador de la grapadora y demás personas que se encuentren en el área de trabajo utilicen en todo momento gafas protectoras.

UNA EXPLOSIÓN. No utilice nunca gases reactivos, como oxígeno, gases combustibles, etc. como fuente de propulsión de esta grapadora. La utilización de estos gases, o de otros gases embotellados, es peligrosa, ya que la grapadora podría explotar. Utilice solamente aire comprimido limpio, seco, y regulado. PELIGRO

1. LOS OPERADORES Y DEMÁS PERSONAS QUE

SE ENCUENTREN EN EL ÁREA DE TRABAJO DEBEN USAR PROTECCIÓN PARA LOS OJOS

(GAFAS DE SEGURIDAD CON BLINDAJES

LATERALES). Antes de utilizar la grapadora, utilice siempre gafas protectoras con blindajes laterales, y asegúrese de que también sea utilizada por todas las personas que se encuentren en el área de trabajo. Las gafas protectoras deberán estar de acuerdo con los requisitos del Instituto de Normas Nacionales Americanas, ANSI Z87.1 y proporcionar protección contra las partículas despedidas desde la parte frontal y posterior. Las gafas ordinarias no brindan una protección adecuada. SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DE LA GRAPADORA INSTRUCCIONES PARA EVITAR UN RIESGO DE INCENDIO, UNA DESCARGA ELÉCTRICA O LESIONES

General Para reducir el riesgo de descarga eléctrica, incendio o lesiones, LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA HERRAMIENTA. ADVERTENCIA

3. NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ

MISMO O HACIA OTRAS PERSONAS DEL ÁREA DE TRABAJO. Piense siempre que la grapadora puede tener fi jaciones cargadas. No dirija nunca la grapadora hacia sí mismo o hacia otras personas, independiente de que contenga o no fi jaciones. Si utilizase las grapas incorrectamente, podrían producirse lesiones serias. No juegue nunca con la grapadora. Trate la grapadora como herramienta de trabajo.

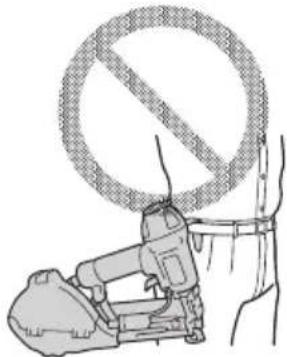

EVITAR UNA DESCARGA ACCIDENTAL. No transporte nunca la grapadora con el dedo en el gatillo, porque podría lanzar una grapa y lesionarse usted mismo o a otra persona. Transporte siempre la grapadora por la empuñadura solamente.

5. CONOZCA Y COMPRENDA EL SISTEMA DE

GRAPADORA QUE ESTÁ UTILIZANDO. Lea y comprenda la sección titulada “MÉTODOS DE OPERACIÓN”. (páginas 67 – 69)

EMPUJE) CUANDO NO CLAVE.

Español 000BookN3808APNAlowes.indb51000BookN3808APNAlowes.indb51 2018/03/0912:11:482018/03/0912:11:48SEGURIDAD — Continuación ADVERTENCIA Cuando utilice herramientas, deberán tomarse siempre precauciones básicas, incluidas las siguientes:

(1) Mantenga la zona de trabajo limpia y bien iluminada. Los bancos llenos de cosas y las zonas oscuras aumentan el riesgo de descarga eléctrica, incendio y lesiones. (2) No utilice la grapadora en atmósferas explosivas, como por ejemplo en presencia de líquidos infl amables, gases infl amables o polvo combustible. La grapadora puede crear chispas que podrían incendiar el polvo o los gases. (3) Mantenga a los viandantes, los niños y los visitantes alejados mientras utiliza la grapadora. Las distracciones podrían causar la pérdida de control de la grapadora.

2. Seguridad personal

(1) Permanezca alerta. Céntrese en su trabajo y utilice el sentido común cuando trabaje con la grapadora. No utilice la grapadora cuando esté cansado, después de haber consumido drogas o alcohol, o mientras esté bajo la infl uencia de medicamentos. Un momento de despiste cuando se utiliza la grapadora aumenta el riesgo de lesiones. (2) Utilice ropa adecuada. No utilice ropa suelta o joyas. Recójase el pelo. Mantenga el pelo, la ropa y los guantes alejados de las partes móviles. La ropa suelta, las joyas o el pelo largo aumentan el riesgo de lesiones, ya que podrían pillarse con las partes móviles. (3) Evite una puesta en marcha involuntaria. Asegúrese de que el interruptor está apagado antes de conectar al suministro de aire. No transporte la grapadora con el dedo colocado en el interruptor o lo conecte al suministro de aire con el interruptor encendido. (4) – Desconecte la grapadora del suministro de aire antes de realizar ajustes, realizar el mantenimiento de la grapadora, eliminar atascos, tocar la palanca de empuje, fi jar el gancho, cuando no la esté usando, al salir del área de trabajo, al dejar la grapadora fuera de la supervisión o el control del operador, al cargar o descargar la grapadora, al entregársela a otra persona, al elevar, bajar o mover en cualquier otra forma la grapadora a una nueva ubicación. No trate de desatascar o reparar la grapadora salvo que haya desconectado el la manguera de aire de la grapadora y retirado todas los fi jadores y tapas que queden en el mismo. La grapadora no deberá dejarse nunca desatendida, ya que podría ser utilizada por personas no familiarizadas con la misma, pudiéndose lesionar. Dichas medidas de precaución reducen el riesgo de lesiones. (5) No estire el cuerpo. Mantenga los pies bien colocados y el equilibrio en todo momento. El mantener los pies bien colocados y el equilibrio permite un mayor control de la grapadora en situaciones inesperadas. (6) Utilice equipo de seguridad. Deberán utilizarse una máscara para el polvo, zapatos de seguridad anti-deslizamiento y un casco para las condiciones aplicables. (7) – Riesgo de pérdida auditiva. Lleve protección auditiva. La protección auditiva deberá tener una Califi cación de reducción de ruido (NRR) determinada de acuerdo con las reglas de la Agencia de Protección Medioambiental de los Estados Unidos que sea adecuada para la exposición al ruido. (8) Utilice siempre protección para la cabeza. Utilice siempre protección para la cabeza para protegerse de objetos que salgan despedidos. Protección de la cabeza se ajustará a ANSI Z89.1, “Norma Nacional Estadounidense para Protección Industrial de la Cabeza”. (9) No coloque la manguera o la grapadora en su cuerpo. Coloque la manguera en la estructura para reducir el riesgo de pérdida de equilibrio en caso de que la manguera se mueva.

Español 000BookN3808APNAlowes.indb52000BookN3808APNAlowes.indb52 2018/03/0912:11:492018/03/0912:11:49SEGURIDAD — Continuación ADVERTENCIA (10) – Clave Grapas solo en una superfi cie de trabajo adecuada. No clave la grapa en otras grapas. Esto podría hacer que las fi jaciones se desvíen y golpeen a alguna persona, o hagan que la grapadora reaccione y provoque lesiones.

3. Uso y cuidado la grapadora

(1) Utilice agarraderas u otra forma práctica de fi jación y apoye la pieza de trabajo sobre una plataforma estable. Sujetar el trabajo con las manos o contra el cuerpo es inestable y podría causar una pérdida de control. (2) No fuerce la grapadora. Utilice la grapadora correcta para la aplicación. La grapadora correcta hará el trabajo mejor y de forma más segura a la velocidad a la que la grapadora está diseñada. (3) No utilice la grapadora si el interruptor no enciende o apaga la grapadora. Las grapadoras que no pueden controlarse con el interruptor son peligrosos y deberán repararse. No utilice grapadoras defectuosas o que funcionen de forma anormal. Si la grapadora funciona de forma anormal, hace ruidos extraños o parece estar defectuoso, deje de utilizarlo inmediatamente y llévelo a un centro de servicio autorizado de Hitachi para su reparación. (4) Desconecte la grapadora de la fuente de aire antes de realizar cualquier ajuste, cambiar accesorios o guardar la grapadora. Dichas medidas de seguridad preventivas reducen el riesgo de que la grapadora se ponga en marcha involuntariamente. (5) Guarde la grapadora fuera del alcance de los niños y de las personas no capacitadas para su uso cuando no se utilice. Las grapadoras son peligrosas en manos de usuarios no capacitados. (6) Mantenga la grapadora con cuidado. Mantenga la grapadora limpia y lubricado para un funcionamiento mejor y más seguro. (7) Verifi que el fallo de alineación o de unión de las partes móviles, la rotura de las partes y otras condiciones que puedan afectar a la operación de la grapadora. Si la grapadora está dañada, llévelo a reparar antes de utilizarlo. Debido a la alta presión de aire en la grapadora, las grietas en la superfi cie son peligrosas. Para evitarlo, no deje que se caiga la grapadora ni lo golpee contra superfi cies duras, y no arañe o haga grabaciones en el mismo. Muchos accidentes se producen por un mantenimiento incorrecto de las grapadoras. Existe riesgo de explosión si la grapadora está dañada. (8) No utilice la grapadora si no está en orden de operación adecuado. Etiquetas y divisiones físicas deberán ser usadas para el control. (9) Utilice solo accesorios identifi cados por Hitachi para la grapadora específi ca. El uso de accesorios con la grapadora no previstos aumenta el riesgo de lesiones. (10) Utilice solo las fi jaciones indicados en la sección Accesorios de este manual. Las fi jaciones que Hitachi no identifi que para su utilización con esta grapadora podrían producir un riesgo de lesiones o podrían dañar la grapadora cuando se utilicen en el mismo.

(1) El mantenimiento de la herramienta deberá ser realizado sólo por personal de reparación cualifi cado. (2) Cuando realice el mantenimiento de una grapadora, utilice sólo piezas de repuesto idénticas. Utilice solo piezas autorizadas. (3) Utilice solo los lubricantes suministrados con la grapadora o especifi cados por Hitachi.

(1) No realice la conexión nunca a una fuente de aire que pueda superar 200 psi (13.7 bar 14 kgf/cm

si un regulador falla. El exceso de presión en la grapadora podría provocar una explosión, un funcionamiento anormal, una rotura de la grapadora o lesiones graves.

Utilice solo aire comprimido limpio, seco y regulado a la presión nominal o dentro del rango de presión nominal tal como se indique en la grapadora. Antes de utilizar la grapadora, compruebe siempre que la fuente de aire se ha ajustado a la presión de aire nominal o dentro del rango aire-presión nominal. (2) No utilice nunca gases reactivos, como oxígeno, dióxido de carbono, gases combustibles o ningún gas embotellado como fuente de aire para la grapadora. Dichos gases podrían explotar y producir lesiones graves.

(1) Antes de empezar a trabajar, verifi que el dispositivo de conmutación para la operación de engrapado. Esta grapadora Hitachi incluye un dispositivo de conmutación para la operación de engrapado. Antes de empezar a trabajar, verifi que el ajuste del dispositivo de conmutación para la operación de clavado. Si el dispositivo de conmutación para la operación de clavado no está debidamente ajustado, la grapadora no funcionará correctamente. (2) Seleccione siempre el dispositivo de conmutación que sea apropiado para la aplicación y la capacitación del operador. (3) Tenga cuidado del doble fuego y de ser golpeado por la grapadora debido al retroceso. Luego de clavar una grapa, la grapadora podría retroceder causando que se aleje de la superfi cie de trabajo. Para reducir el riesgo de lesión, controle el retroceso:

1) Manteniendo siempre el control de la grapadora.

2) Permitiendo que el retroceso aleje la grapadora

de la superfi cie de trabajo.

3) No resistiéndose al retroceso de forma que

la grapadora se fuerce de nuevo hacia la superfi cie de trabajo. En “MECANISMO DE ACCIONAMIENTO DEL CONTACTO”, si se permite que la palanca de empuje vuelva a contactar con la superfi cie de trabajo antes de soltar el gatillo, ocurrirá una descarga no deseada de una grapa. Para evitar este doble fuego no deseado,

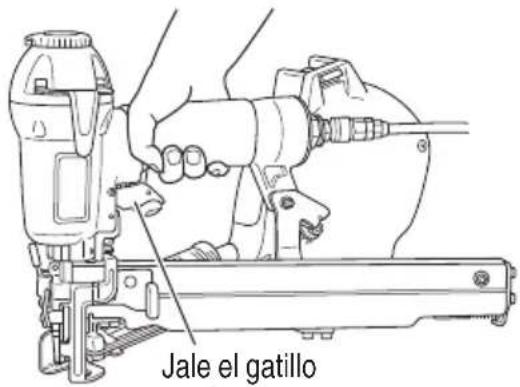

Operación intermitente (Disparo de gatillo)

Ajuste el mecanismo de conmutación a

MECANISMO DE ACTUACIÓN SECUENCIAL

Jale el gatillo rápida y fi rmemente.

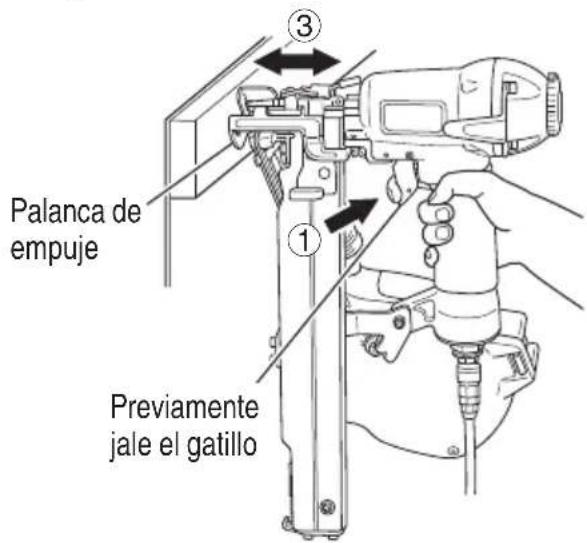

Operación continua (Presione la palanca de empuje)

Ajuste el mecanismo de conmutación a MECANISMO DE ACTUACIÓN POR CONTACTO.

No presione la grapadora contra la pieza de trabajo con una fuerza excesiva.

Retire la grapadora de la pieza de trabajo después de efectuar el grapado.

4) Manteniendo la cara y las partes del cuerpo

alejadas de la grapadora. (4) No utilice nunca un acoplador sin descarga con la grapadora. Si utiliza un acoplador sin descarga en la grapadora, éste podría permanecer cargado con aire después de haberlo desconectado y, por lo tanto, disparar una fi jación incluso después de haberlo desconectado. La grapadora y la manguera de aire deben contar con un acople de manguera, de manera que se pueda remover toda la presión de la grapadora al desconectar la junta de acoplamiento. (5) Compruebe la palanca de empuje antes de la utilización. Cerciórese de que la palanca de empuje funciona adecuadamente y de que no está inutilizada, desconectada o modifi cada. (La palanca de empuje puede denominarse “Seguridad”). No utilice nunca la grapadora a menos que la palanca de empuje funcione adecuadamente, ya que de lo contrario la grapadora podría disparar inesperadamente una fi jación. No cambie ni quite la palanca de empuje, ya que de lo contrario la palanca de empuje se volverá inoperable. (6) Mantenga todos los tornillos y cubiertas bien apretados en su lugar. Mantenga todos los tornillos y cubiertas fi rmemente apretados. Compruebe periódicamente su condición. No utilice nunca la grapadora si hay piezas perdidas o dañadas. SEGURIDAD — Continuación ADVERTENCIA

Español 000BookN3808APNAlowes.indb54000BookN3808APNAlowes.indb54 2018/03/0912:11:492018/03/0912:11:49(7) No cargue fi jaciones con el gatillo o la palanca de empuje presionada. Cuando cargue fi jaciones en la grapadora, o cuando conecte la manguera de aire,

1) no apriete el gatillo;

2) no presione la palanca de empuje; y

3) mantenga la grapadora apuntada hacia abajo.

(8) Mantenga las manos y el cuerpo alejados del cabezal de disparo durante su uso. No coloque las manos ni los pies a menos de 8 pulgadas (200 mm) de la cabeza de salida de grapas. Si la pieza de trabajo desvía las grapas o si éstas salen del punto de introducción puede sufrir lesiones serias. (9) Cuando trabaje cerca del borde de una pieza de trabajo o en ángulos muy agudos, o al clavar grapas en una pieza de trabajo fi na, tenga cuidado para minimizar la aparición de virutas, astillas y divisiones, o el vuelo libre, el rebote o la perforación de las grapas, ya que podrían causar lesiones. (10) No clave nunca fi jadores desde ambos lados de una pared al mismo tiempo. Los fi jadores podrían traspasar el panel y lesionar a la persona que se encuentra en el lado opuesto. (11) Tenga cuidado adicional cuando clave grapas con la grapadora en paredes existentes y otras áreas ciegas, para evitar el contacto con objetos (p. ej. cables, tuberías) o personas ocultas que se encuentren en el otro lado. (12) Compruebe si hay cables activos. Evite el riesgo de descargas eléctricas comprobando si hay cables activos escondidos en paredes, suelos o techos. Abra el disyuntor para asegurarse de que no quedan cables activos. (13) No levante, tire de la grapadora ni la baje jalando de la manguera. (14) No desconecte la manguera de aire de la grapadora con el dedo puesto en el gatillo. La grapadora podría disparar una fi jación cuando reconectase el suministro de aire. (15) Maneje correctamente la grapadora. Maneje la grapadora de acuerdo con las instrucciones de este manual. No permita que la grapadora sea utilizada por niños, personal no autorizado o personas que no estén familiarizadas con su funcionamiento. (16) No utilice nunca la grapadora para aplicaciones que no sean las especifi cadas en este manual. (17) No modifi que ni altere nunca la grapadora. Si lo hiciera podría funcional mal y provocar lesiones. (18) Al cambiar entre SECUENCIAL SIMPLE y POR CONTACTO, desconecte la manguera de aire y remueva todas las grapas . (19) Cuando el gancho esté montado, operar únicamente con el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE y no con el MECANISMO DE ACTUACIÓN POR CONTACTO. (20) Desconecte la manguera de aire cuando fi je el gancho. (21) No fi je el gancho en ubicaciones altas o inestables. Además, no lo fi je en el cuerpo, la ropa, el cinturón u otros útiles personales. SEGURIDAD — Continuación ADVERTENCIA

1. Asegúrese de que este MANUAL esté al alcance de

los operadores y del personal de mantenimiento.

2. Seleccione un dispositivo de comunicación

apropiado considerando las aplicaciones para las que se usa la grapadora.

3. Capacite al operador en el uso seguro de la

grapadora, como se describe en este MANUAL.

4. Asegúrese de que solo las personas que hayan leído

y comprenden este MANUAL utilizan la grapadora.

5. Asegúrese de que las grapadoras son usadas

únicamente cuando los operadores y otras personas que se encuentran en el área de trabajo llevan PROTECCIÓN OCULAR y otro equipo de protección personal apropiado, como PROTECCIÓN DE CABEZA, OÍDOS Y PIES.

6. Recalque que el operador y las demás personas que

se encuentren en el área de trabajo necesitan utilizar GAFAS PROTECTORAS PARA LOS OJOS.

7. Asegúrese de que las grapadoras son conservadas

en estado de operación seguro según se describe en este MANUAL.

8. Mantenga adecuadamente la grapadora.

9. Asegúrese de que solo el personal cualifi cado repara

10. Asegúrese de que las grapadoras que requieren

reparación se remueven del servicio, y de que son utilizadas etiquetas y división física como método de control.

AL ALCANCE DE LOS DEMÁS OPERADORES! SEGURIDAD — Continuación

Español 000BookN3808APNAlowes.indb56000BookN3808APNAlowes.indb56 2018/03/0912:11:502018/03/0912:11:50OPERACIÓN NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad esta grapadora. Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propia grapadora. NOMENCLATURA Salida del escape Cubierta del almacén de tapas Almacén de tapas Raíl de tapas Resorte de tapas Pistón Anillo O del pistón Cuchilla impulsora Palanca de empuje Cuerpo Palanca de bloqueo Placa guía Cubierta superior Dispositivo de conmutación Gatillo Cubierta de escape Parte espiral Perilla Pistón de alimentación Cierre Lengüeta tape inverso

Entrada de aire Roscado NPT de 1/4”

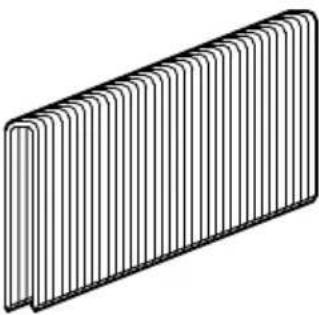

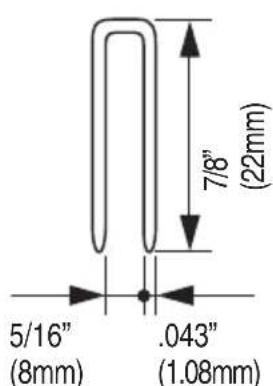

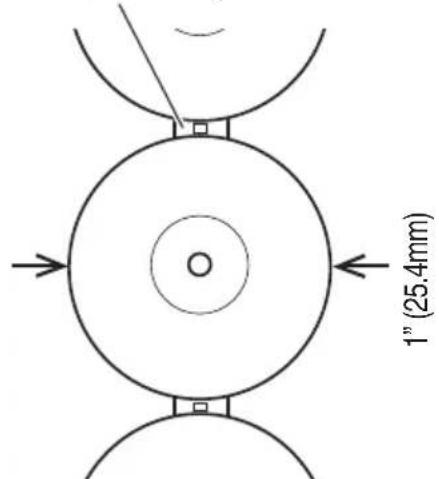

Asegúrese de usar únicamente grapas y tapa legítima HITACHI para la N3808AP. El uso de otras grapas y tapas puede producir un fallo de funcionamiento de la herramienta y/o la rotura de la grapa, lo que provocaría a su vez lesiones de gravedad. Con esta grapadora solamente podrán utilizarse las grapas y la tapa que se indican en la tabla siguiente. Dimensiones de las grapas Grapas Tapa Calibre 18 Corona de 7/16” Mín. Máx. Tapa de plástico .043” (1.08mm) .049” (1.25mm) 5/16” (8mm) 7/8” (22mm) 1-1/2” (38mm) Unidos con plástico 1” (25.4mm) ACCESORIOS ADVERTENCIA

Los accesorios que no sean los mostrados a continuación pueden provocar el mal funcionamiento de la grapadora y resultar en lesiones.

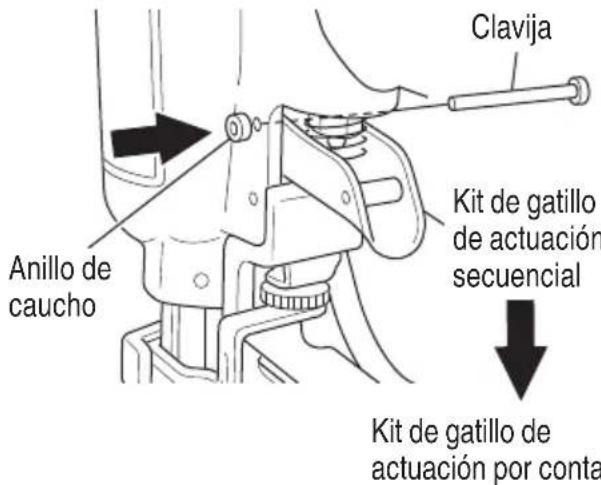

Kit de gatillo de actuación por contacto ...................1 ACCESORIOS OPCIONALES ... vendido aparte

Lubricante para herramientas neumáticas Aceitador de .8 onzas (25 cc) (Núm. de código 877153) Aceitador de 4 onzas (120 cc) (Núm. de código 874042) Lata de 1 cuarto de galón (1 litro) (Núm. de código 876212) NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

Utilice un regulador con una presión de 0 – 120 psi (0 – 8.3 barias 0 – 8.5 kgf/cm

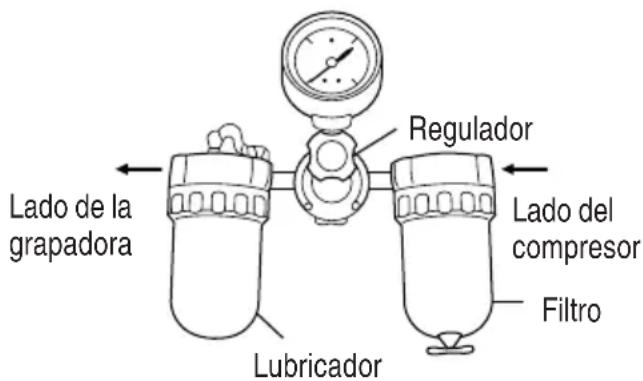

Las unidades de fi ltro-regulador-lubricador ofrecen la condición óptima para la grapadora y prolongan su duración útil. Estas unidades deberán utilizarse siempre. Filtro .............El fi ltro elimina la humedad y la suciedad del aire comprimido. Drene diariamente la grapadora a menos que tenga instalado un dispositivo de drenado automático. Mantenga limpio el fi ltro realizando regularmente su mantenimiento. Regulador .....El regulador controla la presión de operación para poder utilizar con seguridad la grapadora. Inspeccione el regulador antes de la operación a fi n de asegurarse de que funcione adecuadamente. Lubricador ....El lubricador rocía aceite a la grapadora. Inspeccione el lubricador antes de utilizarlo para comprobar si el suministro de lubricante es adecuado. Utilice lubricante para herramientas neumáticas Hitachi. Lado del compresor Lado de la grapadora Filtro Lubricador Regulador

Las mangueras de suministro de aire comprimido deben tener una presión operativa mínima igual o mayor que la presión procedente de la fuente de potencia si un regulador falla, o 150 psi (10.4 bares

), el valor que sea mayor.

Utilizando la tabla de consumo de aire y la fórmula de tamaño del compresor de aire, busque el tamaño de compresor correcto. APLICACIONES

Barrera humedad / receptáculo

ANTES DE LA OPERACIÓN

Lea la sección titulada “SEGURIDAD” (páginas 51 – 56). Antes de la utilización, cerciórese de lo siguiente.

En el lugar de trabajo no deberá haber gases, líquidos, ni demás objetos infl amables.

No permita que en el área de trabajo haya niños ni demás personas no autorizadas

No utilice gases reactivos ni otros gases embotellados. Podría producirse una explosión. ADVERTENCIA

No conecte nunca la grapadora a una presión que pueda sobrepasar potencialmente 200 psi (13.7 bares 14 kgf/cm

) si un regulador falla.

No utilice nunca un acoplador sin descarga con la grapadora.

1. Fuente de propulsión

Utilice solamente aire comprimido limpio, seco, y regulado como fuente de propulsión para esta grapadora.

Los compresores de aire para suministrar aire comprimido a esta grapadora deberán cumplir los requisitos de la última versión de la norma B 19.3 ANSI “Normas de Seguridad para Compresores para Industrias de Procesos”.

La humedad o el aceite en el compresor de aire puede acelerar el desgaste y la corrosión de la grapadora. Drénela diariamente.

Extraiga todas las grapas y tapas de la grapadora.

Conecte la manguera de aire y dispare (disparo en vacío) la grapadora. La reducción de la presión de aire será sufi ciente para disparar en vacío la grapadora. La operación a baja velocidad tiende a calentar las partes móviles. PRECAUCIÓN

No dispare en vacío la grapadora a alta presión.

Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especifi caciones ANSI Z87.1.

Las gafas ordinarias no brindan una protección adecuada. ADVERTENCIA

No utilice nunca la grapadora a menos que la palanca de empuje funcione adecuadamente. Antes de comenzar el trabajo, pruebe la grapadora utilizando la lista de comprobaciones siguiente. Realice las comprobaciones en el orden indicado. Si se produce alguna operación anormal, deje de utilizar la grapadora y póngase inmediatamente en contacto con un centro de reparaciones autorizado por Hitachi. (1) DESCONECTE LA MANGUERA DE AIRE DE LA GRAPADORA. QUITE TODAS LAS GRAPAS Y TAPAS DE LA GRAPADORA.

BIEN APRETADOS. Si hay algún tornillo fl ojo, apriételo. Tabla de consumo de aire Presión de operación psi (barias) (kgf/cm

(.85) Fórmula de tamaño del compresor Cantidad de aire requerida =número de grapadoras × promedio de grapas clavadas cada minuto por grapadora × consumo de aire a la presión dada × factor de seguridad (siempre 1.2) Ejemplo: 3 grapadoras (N3808AP) funcionando a 100 psi para clavar 30 grapas por minuto Cantidad de aire requerida =3 × 30 × .030 × 1.2 =3.3 CFM (pies

/min) (93.5 litros/min) Después de haber realizado los cálculos indicados arriba, tendrá que buscar un compresor que proporcione 3.3 CFM de aire, que es el valor requerido. LUBRICACIÓN Es muy importante que la grapadora esté adecuadamente lubricada. Sin la lubricación apropiada, la grapadora no trabajará correctamente y las piezas se desgastarán prematuramente.

Utilice lubricante para herramientas neumáticas Hitachi. No utilice aceite detergente ni aditivos. Estos lubricantes dañarían las juntas tóricas y demás piezas de caucho. Esto haría que la grapadora funcionase mal.

Habrá que utilizar siempre unidades de fi ltro- regulador-lubricador. Mantenga el lubricador lleno con lubricante para herramientas neumáticas Hitachi.

Si no dispone de lubricador, aplique 5 – 10 gotas de lubricante para herramientas neumáticas Hitachi a la toma de aire de la grapadora dos veces al día.

No guarde la grapadora en lugares fríos. Déjelo en un lugar cálido antes de comenzar a trabajar.

Si la grapadora está fría, póngala en un lugar cálido y deje que se caliente antes de utilizarla.

DIFICULTAD. Palanca de empuje No conecte la manguera de aire Gatillo (2) QUITE TODAS LAS GRAPAS Y TAPAS DE LA GRAPADORA. Remueva el gancho, si está montado.

• Cuando el gancho esté montado, no opere la herramienta con el MECANISMO DE ACTUACIÓN POR CONTACTO. NO empuje ni coloque la palanca de empuje sobre ninguna superfi cie.

NO FUERCE NI USE HERRAMIENTAS PARA

Conecte la manguera de aire. No cargue grapas y tapas en la grapadora. □ EL CLAVADOR NO DEBERÁ TENER FUGAS DE AIRE. (4) Retire el dedo del gatillo y presione la palanca de empuje contra la pieza de trabajo. □ EL CLAVADOR NO DEBERÁ FUNCIONAR. (5) Retire la palanca de empuje de la pieza de trabajo. Seguidamente, dirija la grapadora hacia abajo, jale el gatillo y espere en esa posición durante 5 segundos o más.

MECANISMO DE ACTUACIÓN POR

CONTACTO Identifi cado por: GATILLO NEGRO (1) Con la grapadora alejada de la pieza de trabajo, jale el gatillo. A continuación, presione la palanca de empuje contra la pieza de trabajo.

LA GRAPADORA DEBERÁ FUNCIONAR. (2) A continuación, presione la palanca de empuje contra la pieza de trabajo. Ahora jale el gatillo.

LA GRAPADORA DEBERÁ FUNCIONAR. (3) Si no observa nada anormal, cargue grapas y tapas en la grapadora. Clave en la pieza de trabajo las mismas grapas que vaya a utilizar en la aplicación real.

Español 000BookN3808APNAlowes.indb62000BookN3808APNAlowes.indb62 2018/03/0912:11:512018/03/0912:11:51(4) Sin tocar el gatillo, presione la palanca de empuje contra la pieza de trabajo. A continuación, jale el gatillo.

LA GRAPADORA DEBERÁ FUNCIONAR. (5) Si no observa nada anormal, cargue grapas y tapas en la grapadora. Clave en la pieza de trabajo las mismas grapas que vaya a utilizar en la aplicación real.

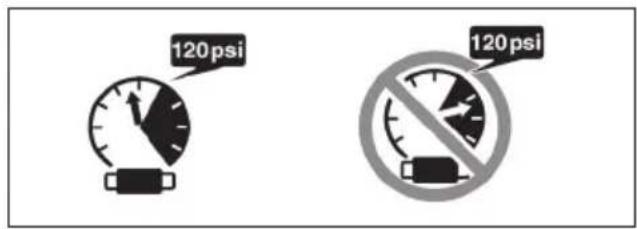

ADECUADAMENTE. AJUSTE DE LA PRESIÓN DE AIRE ADVERTENCIA

Ajuste la presión del aire al valor recomendado, 70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm

) de acuerdo con la longitud de las grapas y la dureza de la pieza de trabajo. La presión de aire correcta es la más baja con la que pueda realizarse el trabajo. La utilización de la grapadora con una presión de aire más alta de la requerida lo forzará innecesariamente.

Cuando cargue las grapas en la grapadora,

1) no apriete el gatillo;

2) no apriete la palanca de empuje;

4) mantenga la grapadora apuntando hacia

MECANISMO DE ACTUACIÓN SECUENCIAL

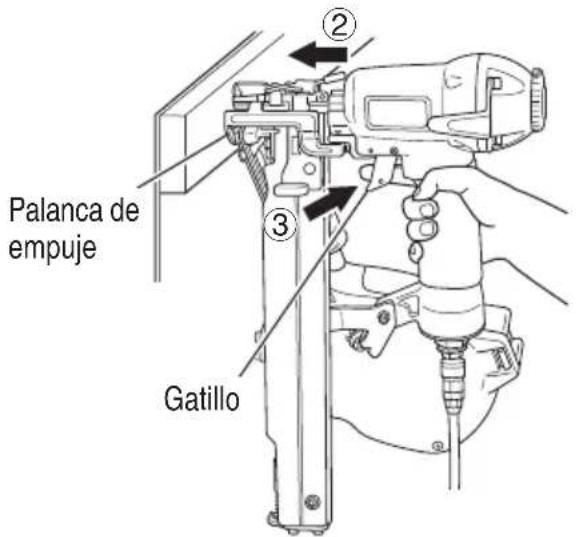

SIMPLE Identifi cado por: GATILLO ROJO (1) Retire el dedo del gatillo y presione la palanca de empuje contra la pieza de trabajo.

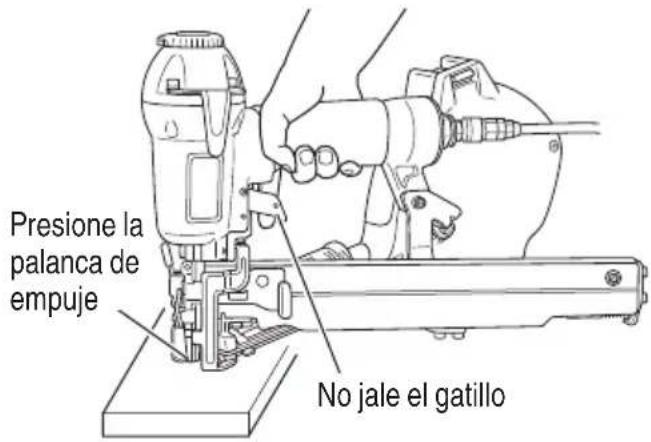

LA GRAPADORA NO DEBERÁ FUNCIONAR. No jale el gatillo Presione la palanca de empuje (2) Retire la palanca de empuje de la pieza de trabajo. Seguidamente, dirija la grapadora hacia abajo, jale el gatillo y espere en esa posición durante 5 segundos o más.

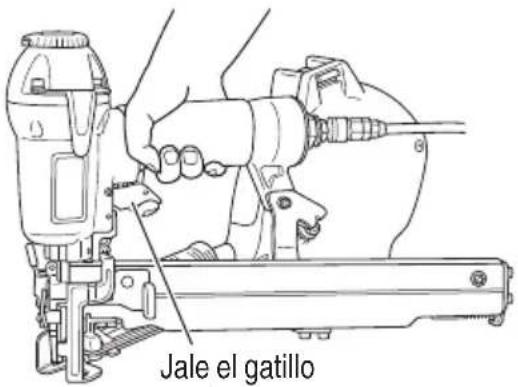

LA GRAPADORA NO DEBERÁ FUNCIONAR. Jale el gatillo (3) En primer lugar, jale el gatillo. A continuación, presione la palanca de empuje contra la pieza de trabajo.

Español 000BookN3808APNAlowes.indb63000BookN3808APNAlowes.indb63 2018/03/0912:11:532018/03/0912:11:53(1) Tire del alimentador de grapas hacia atrás, y confi rme que el tope de alimentador esté fi rmemente alojado en el orifi cio del tope de alimentador provisto en el alimentador de grapas. Tope de alimentador Alimentador de grapas (2) Coloque la tira de grapas sobre el almacén. Asegúrese de que la tira de grapas se deslice libremente sobre el almacén. Grapas Almacén (3) Tire ligeramente del alimentador de grapas hacia atrás, y presione el tope de alimentador. Empuje el alimentador de grapas hacia adelante. Coloque suavemente el alimentador de grapas en la parte posterior de las grapas cargadas.

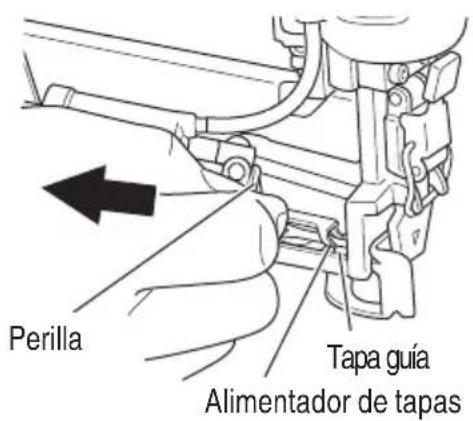

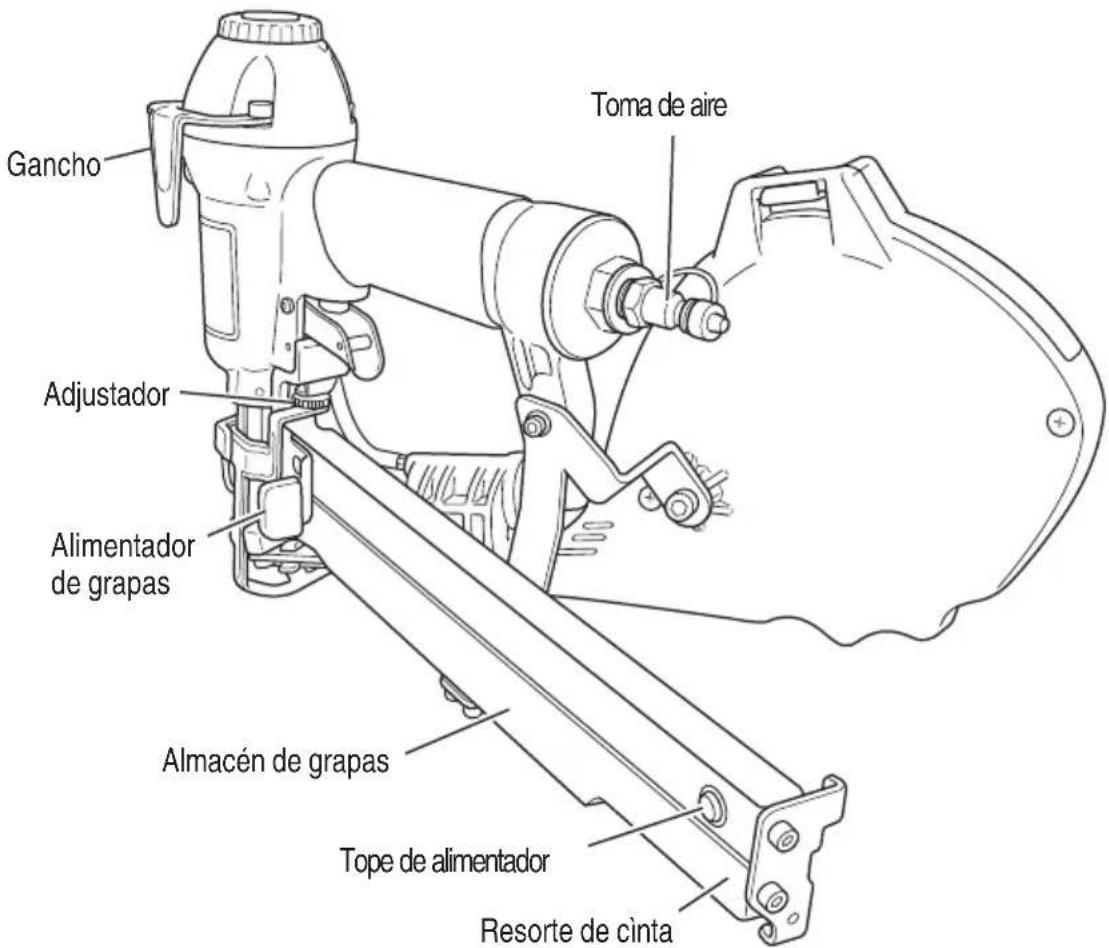

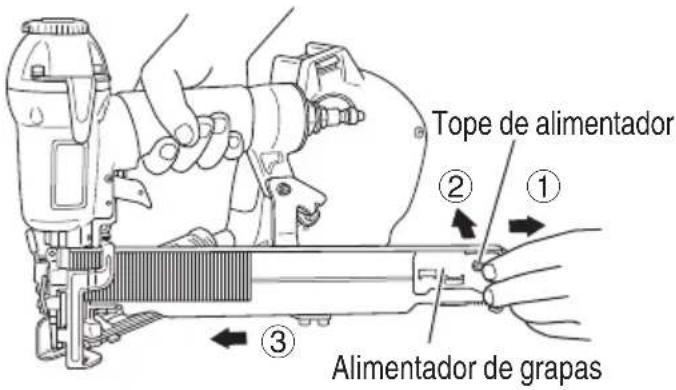

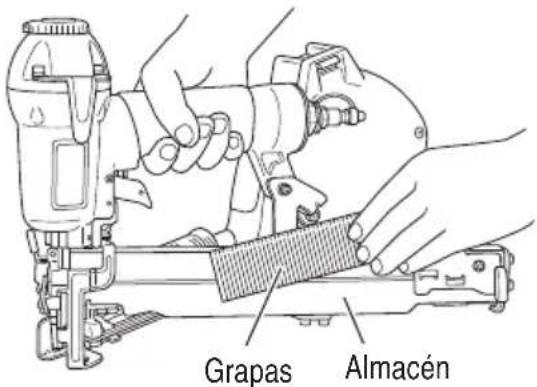

Alimentador de grapas Tope de alimentador La grapadora habrá quedado lista ahora para poder utilizarse. PRECAUCIÓN Si libera repentinamente el alimentador de grapas, podrá retornar con brusquedad, provocando deformación y/o dispersión, y eventualmente, el bloqueo de las grapas. Asegúrese de regresar el alimentador de grapas con suavidad, evitando cualquier posible impacto.

Cuando cargue las grapas en la grapadora,

1) no apriete el gatillo;

2) no apriete la palanca de empuje;

4) mantenga la grapadora apuntando hacia

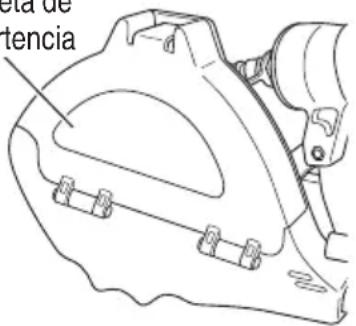

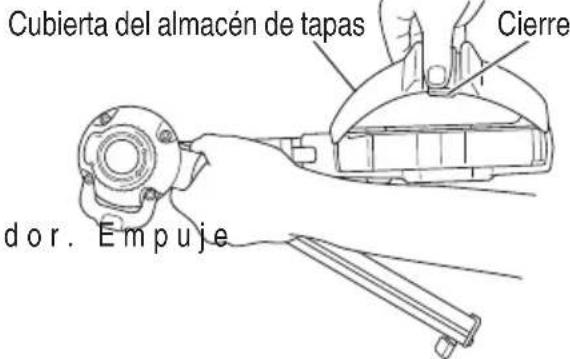

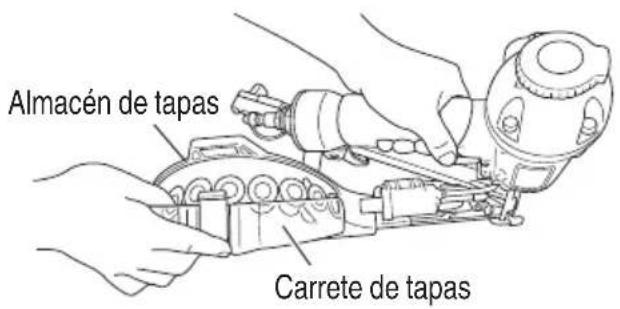

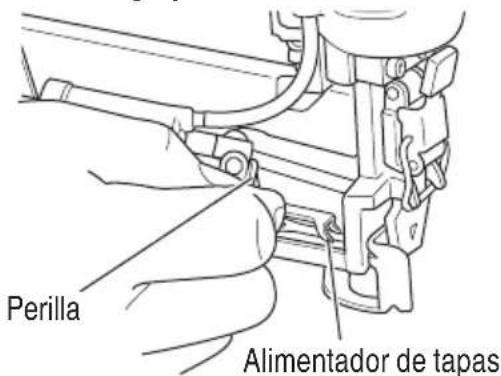

abajo. (1) Pulse el cierre de la cubierta del almacén de tapas con los dedos y abra la cubierta del almacén de tapas. CierreCubierta del almacén de tapas (2) Tire las tapas ligeramente fuera del carrete y luego inserte el carrete de tapas en el almacén de tapas. Almacén de tapas Carrete de tapas

Español 000BookN3808APNAlowes.indb64000BookN3808APNAlowes.indb64 2018/03/0912:11:532018/03/0912:11:53(3) Presione el resorte de tapas hacia arriba y guíe la tapa hacia el interior del raíl de tapas. Coloque la segunda tapa en la lengüeta del tope inverso. Raíl de tapas Tapa Salida del raíl de tapas Parte espiral Resorte de tapas Raíl de tapas Lengüeta del tope inverso Tire en la dirección opuesta y compruebe que la instalación ha fi nalizado. (4) Cierre la cubierta del almacén de tapas. Tire de la perilla en la dirección de la fl echa para retirar el alimentador de tapas e introducir la tapa guía en la salida de disparo. Perilla Alimentador de tapas Tapa guía

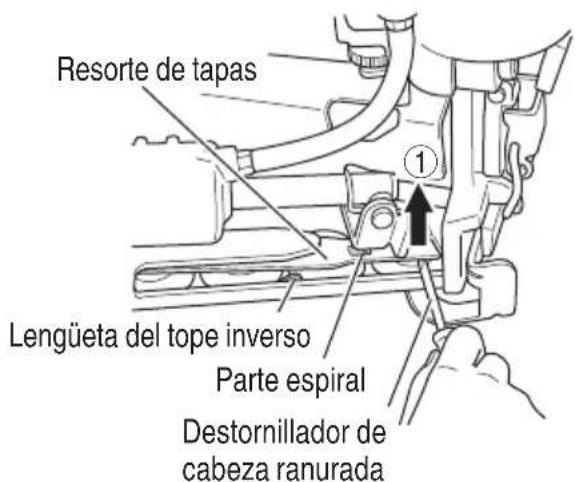

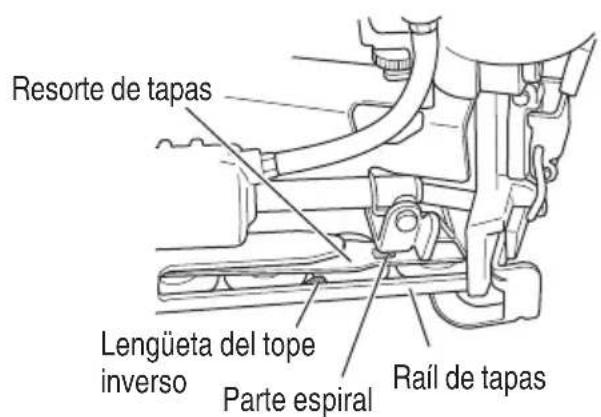

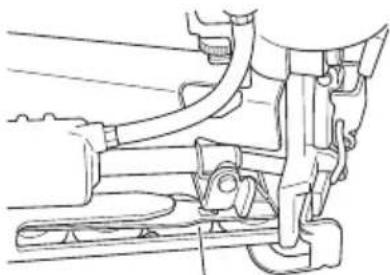

Quite las grapas (1) Presione suavemente el resorte de tapas hacia arriba. (

(Utilice un destornillador de cabeza ranurada o una herramienta similar). Resorte de tapas Lengüeta del tope inverso Destornillador de cabeza ranurada

Parte espiral (2) A medida que extrae la parte en espiral del resorte de tapas de la tapa, presione la tapa hacia el cartucho de tapas evitando contacto con la lengüeta del tope inverso del raíl de tapas. (

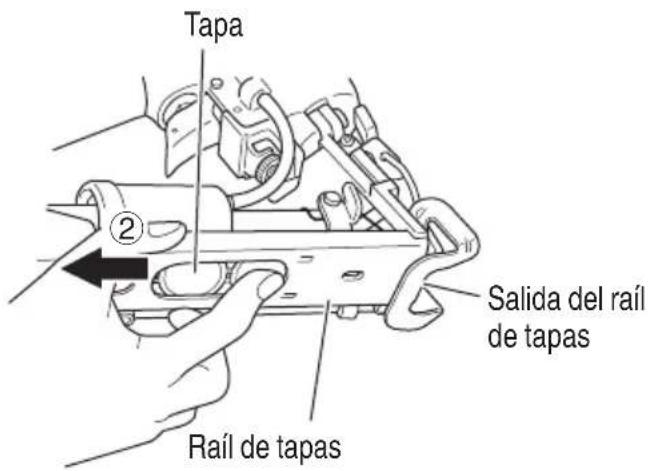

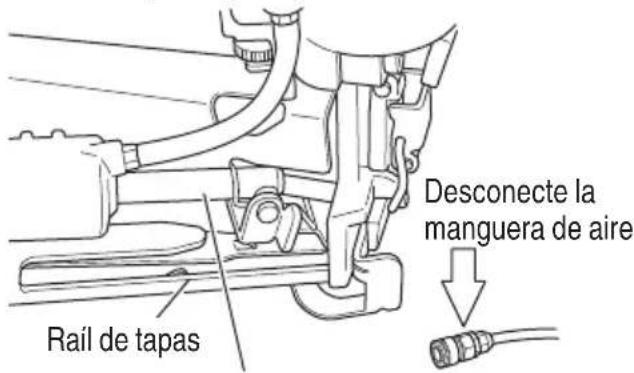

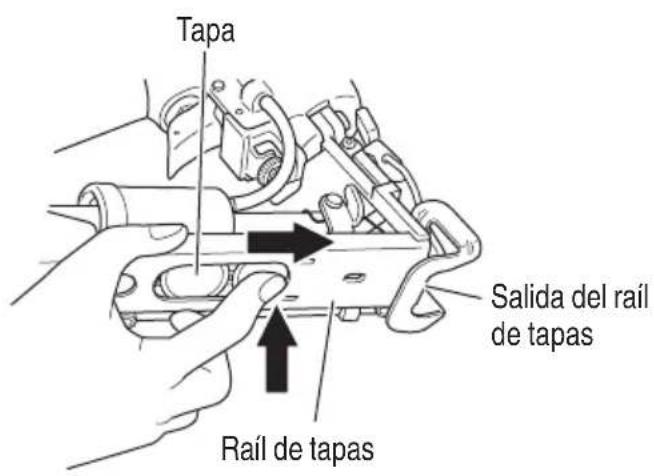

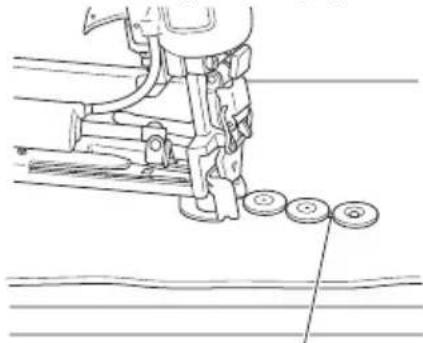

Raíl de tapas Tapa Salida del raíl de tapas

No presione el resorte de tapas con una fuerza excesiva, ya que un resorte de tapas deformado afectará negativamente al rendimiento de envío de tapas.

Si el raíl de tapas se obstruye, corte el exceso de tapas.

Para evitar el doble disparo o la expulsión inesperada de un clavo debido al rebote de la grapadora.

1) no empuje la grapadora con demasiada

fuerza contra la pieza de trabajo;

2) separe la grapadora de la pieza de trabajo

utilizando el coletazo;

3) suelte el gatillo rápidamente después del

Cuando trabaje cerca del borde de una pieza de trabajo o en ángulos muy agudos, o al clavar grapas en una pieza de trabajo fi na, tenga cuidado para minimizar la aparición de virutas, astillas y divisiones, o el vuelo libre, el rebote o la perforación de las grapas, ya que podrían causar lesiones.

No clave nunca grapas desde ambos lados de una pared al mismo tiempo. Las grapas podrían traspasar la pared y lesionar a la persona del lado opuesto.

Desconecte la manguera de aire de la grapadora cuando:

1) no vaya a utilizarla;

2) vaya a abandonar el área de trabajo;

3) la eleve, la descienda o de otra manera

vaya a trasladarla a otro lugar;

4) vaya a entregársela a otra persona;

5) haga un cambio del dispositivo de

6) realice mantenimientos o reparaciones;

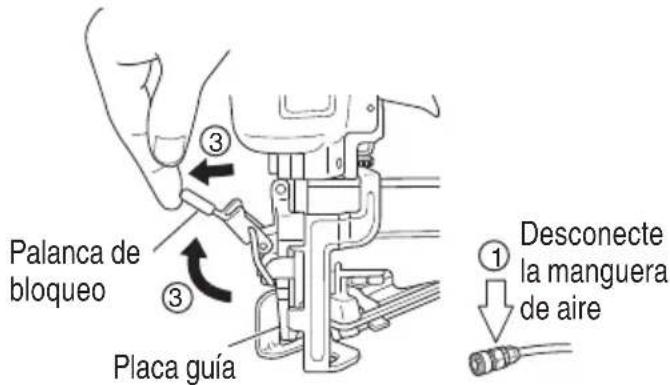

7) desatascar la grapadora;

8) la grapadora está fuera de la supervisión

o el control del operador;

9) remueve grapas y tapas del cartucho;

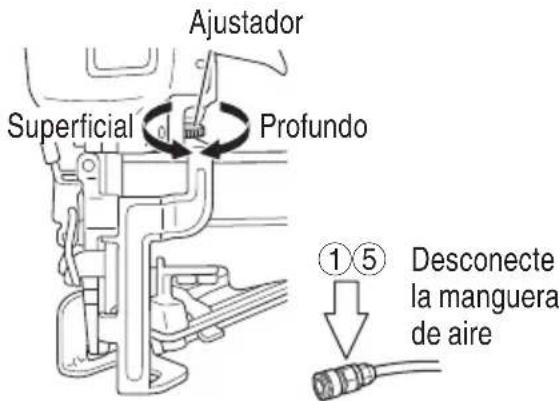

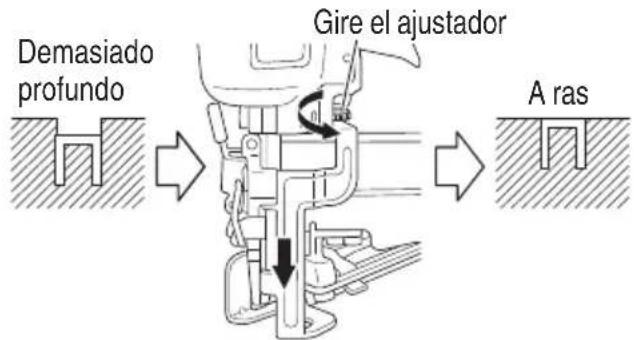

10) ajuste la profundidad de engrapado;

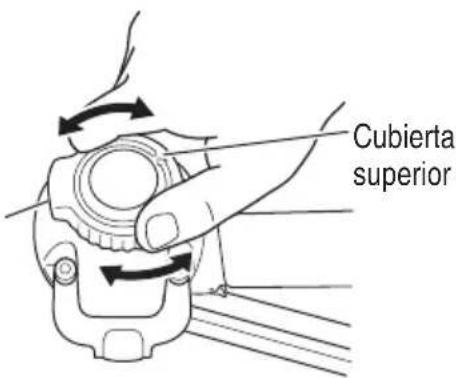

11) gire la cubierta superior; y

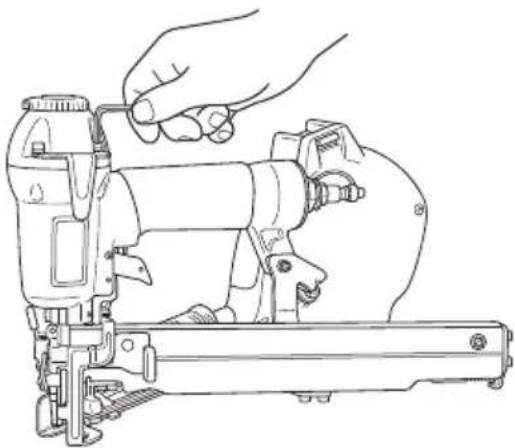

12) Al montar el gancho

Hay dos tipos de funcionamiento para colocar grapas con esta grapadora. Utilice el MECANISMO DE ACTUACIÓN POR CONTACTO o el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE de acuerdo con la tarea que se va a realizar.

OPERACIÓN DE LA GRAPADORA

Lea la sección titulada “SEGURIDAD” (páginas 51– 56). PELIGRO

Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especifi caciones ANSI Z87.1. Las gafas ordinarias no brindan una protección adecuada. ADVERTENCIA

Solo las personas que hayan leído y comprendido este MANUAL pueden utilizar la grapadora.

No dirija NUNCA la herramienta hacia sí mismo o hacia otras personas del área de trabajo.

Mantenga los dedos ALEJADOS del gatillo cuando no clave grapas, para evitar descargas accidentales.

Conozca y comprenda el sistema de grapadora que está utilizando. Por favor lea y comprenda la sección “MÉTODOS DE OPERACIÓN” a continuación.

Inspeccione la grapadora antes de operarla para determinar el sistema de accionamiento. Antes de iniciar el trabajo, controle el dispositivo de encendido de la grapadora. Esta grapadora Hitachi incluye un dispositivo de encendido de la operación de engrapado. Antes de iniciar el trabajo, asegúrese de que el dispositivo de encendido esté correctamente ajustado. Si no está ajustado en forma apropiada, la grapadora no funcionará correctamente.

Nunca coloque las manos o el cuerpo a menos de 8 pulgadas (200 mm) del cabezal de disparo cuando lo use.

No clave grapas en otras grapas, las grapas pueden rebotar y herir a alguien.

MECANISMO DE ACTUACIÓN POR CONTACTO: En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para introducir la grapa. O, jale el gatillo, y, seguidamente, presione la palanca de empuje contra la pieza de trabajo para que se introduzca la grapa. Si mantiene el gatillo apretado, se introducirá una grapa cada vez que se presiona la palanca de empuje contra la pieza de trabajo. El modelo N3808AP se envía con un KIT DE ACTUACIÓN SECUENCIAL. Al cambiar del KIT DE ACTUACIÓN SECUENCIAL al KIT DE ACTUACIÓN POR CONTACTO, sustituya por KIT DE ACTUACIÓN POR CONTACTO. Anillo de caucho Kit de gatillo de actuación secuencial Kit de gatillo de actuación por contacto Clavija

MECANISMO DE ACTUACIÓN SECUENCIAL

SIMPLE: En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para introducir la grapa. Una vez que se introduzca una grapa, no se podrá volver a grapar hasta que suelte el gatillo y lo vuelva a presionar.

MÉTODOS DE OPERACIÓN

Esta grapadora está equipada con una palanca de empuje, y no funcionará a menos que ésta esté presionada (posición hacia arriba). Existen tres métodos de operación para clavar grapas con esta grapadora. Estos métodos son:

1. Operación intermitente (Disparo con el gatillo):

MECANISMO DE ACTUACIÓN DE CONTACTO,

MECANISMO DE ACTUACIÓN SECUENCIAL

2. Operación continua (Disparo con la palanca de

MECANISMO DE ACTUACIÓN DE CONTACTO

3. Operación secuencial simple (Disparo con el

MECANISMO DE ACTUACIÓN SECUENCIAL

SIMPLE (1) Operación intermitente (Disparo con el gatillo) Se recomienda utilizar el MECANISMO DE

ACTUACIÓN SECUENCIAL SIMPLE

Para evitar el doble disparo o el disparo accidental debido a la reculada.

1) Jale el gatillo rápida y fi rmemente.

Ubique la salida de grapas en la pieza de trabajo con el dedo fuera del gatillo.

Presione la palanca de empuje fi rmemente hasta que esté completamente presionada.

Accione el gatillo para clavar una grapa.

Retire el dedo del gatillo. Para continuar el engrapado en un lugar diferente, mueva la grapadora a lo largo de la pieza de trabajo, repitiendo los pasos

Se dispara una grapa cada vez que se presiona el gatillo, siempre que la palanca de empuje permanezca presionada.

Español 000BookN3808APNAlowes.indb67000BookN3808APNAlowes.indb67 2018/03/0912:11:562018/03/0912:11:56(2) Operación continua (Disparo con la palanca de empuje) Utilización del mecanismo de actuación por contacto ADVERTENCIA

Para evitar el doble disparo o el disparo accidental debido a la reculada.

1) No presione la grapadora contra la pieza

de trabajo con fuerza excesiva.

2) Separe la grapadora de la pieza de trabajo

mientras la repliega.

Si el gancho está montado, no operar la herramienta con el MECANISMO DE ACTUACIÓN POR CONTACTO.

Jale el gatillo con la grapadora fuera de la pieza de trabajo.

Presione la palanca de empuje contra la pieza de trabajo para clavar una grapa.

Mueva la grapadora a lo largo de la pieza de trabajo con un movimiento de rebote. Cada vez que se baje la palanca de empuje, clavará una grapa. En cuanto haya colocado las grapas deseadas, retire el dedo del gatillo.

Palanca de empuje Previamente jale el gatillo (3) Operación secuencial simple (Disparo con el gatillo) ADVERTENCIA

Para evitar el doble disparo o el disparo accidental debido a la reculada.

1) Jale el gatillo rápida y fi rmemente.

Coloque la salida de las grapas sobre la pieza de trabajo con el dedo fuera del gatillo.

Jale el gatillo para clavar una grapa.

Separe el dedo del gatillo. Para continuar grapando en un lugar separado, mueva la grapadora a lo largo de la pieza de trabajo, repitiendo los pasos

, según se requiera.

Mantenga el dedo separado del gatillo excepto durante la operación, porque esto podría resultar en lesiones si la palanca de empuje entrase en contacto con su cuerpo o con el de otras personas del área de trabajo.

Mantenga las manos y el cuerpo alejados del área de descarga. La grapadora con mecanismo de disparo por contacto puede rebotar una grapa ya clavada y clavar otra no deseada, provocando una posible lesión.

Algunos tipos de grapas cargadas pueden salirse de la boca durante la operación de clavado de grapas. ¡Tenga cuidado! El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE se usa para colocar los fi jadores con gran precisión. El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE puede disminuir la ocurrencia de lesiones en el área de trabajo en comparación con el MECANISMO DE ACTUACIÓN POR CONTACTO. Esto se debe a que hay menos posibilidades de lanzar una grapa de forma no intencional a alguna persona si continúa presionando el gatillo y presiona la palanca de empuje de manera accidental.

Español 000BookN3808APNAlowes.indb68000BookN3808APNAlowes.indb68 2018/03/0912:11:562018/03/0912:11:56El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE puede también reducir la velocidad de funcionamiento en comparación con el MECANISMO DE ACTUACIÓN POR CONTACTO. Se recomienda que los usuarios con poca experiencia usen el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE. NOTA:

Si se respetan todas las advertencias y precauciones, se podrá realizar una operación segura con los dos sistemas : MECANISMO DE ACTUACIÓN POR CONTACTO y MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

Manipule siempre con cuidado las grapas y el empaque. Si se dejan caer, se podrían romper las uniones de las grapas, lo que puede hacer que se inserten mal y se traben.

Después de haber clavado grapas:

1) desconecte la manguera de aire de la grapadora;

2) extraiga todas las grapas y tapas de la grapadora;

3) aplique 5 – 10 gotas de lubricante para

herramientas neumáticas Hitachi a la toma de aire de la grapadora; y

4) abra la llave de escape del depósito del

compresor de aire para drenar la humedad que pueda existir. A continuación se muestran ejemplos de alimentación irregular de las tapas y cómo solucionar el problema.

Retire las tapas con el dedo u otro objeto.

Verifi que que las tapas están debidamente colocadas. De lo contrario, ajuste la posición de la tapa. (Consulte el apartado Carga de tapas en la página 64.)

2. Corte defectuoso al disparar las grapas.

Retire las tapas con el dedo u otro objeto.

Verifi que que las tapas están debidamente colocadas. De lo contrario, ajuste la posición de la tapa. (Consulte el apartado Carga de tapas en la página 64.)

Desconecte la manguera de aire de la grapadora antes de girar el ajustador. Para asegurar que cada grapa penetre con la misma profundidad, cerciórese de que:

1) la presión de aire suministrada a la grapadora

permanezca constante (regulador instalado y trabajando adecuadamente), y

2) esté sujetando fi rmemente la grapadora contra la

pieza de trabajo. Si las grapas penetran demasiado o demasiado poco en la pieza de trabajo, realice el ajuste en el orden siguiente.

Español 000BookN3808APNAlowes.indb69000BookN3808APNAlowes.indb69 2018/03/0912:11:572018/03/0912:11:57GANCHO Con el modelo N3808AP un gancho incluido puede ser montado utilizando los pernos M5 incluidos con las herramientas. Cuando la herramienta se desmonta de la manguera y no se usa, el gancho se puede usar para guardar la unidad. ADVERTENCIA

Cuando monte o desmonte el gancho, contáctese con un Centro de Servicio Autorizado de Hitachi.

Cuando el gancho esté montado, operar únicamente con el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE y no con el MECANISMO DE ACTUACIÓN POR CONTACTO. Para cambiar entre SECUENCIAL SIMPLE y POR CONTACTO, refi érase a la sección apropiada en “OPERACIÓN DE LA GRAPADORA”.

Desconecte la manguera de aire cuando enganche la unidad.

No fi je el gancho en ubicaciones altas o inestables. Además, no lo enganche en el cuerpo, la ropa, el cinturón u otros útiles personales.

Si las grapas penetran demasiado, gire el ajustador hacia la parte de menor profundidad. Si las grapas no penetran demasiado, gire el ajustador hacia la parte más profunda. Gire el ajustador A ras Demasiado profundo

Deje de girar el ajustador cuando se alcance la posición apropiada según una prueba de engrapado.

Elija la posición adecuada para el ajustador. NOTA:

La grapa no podría penetrar lo sufi ciente si se utiliza alta presión con el ajustador hacia arriba (lado menos profundo) debido a factores como dureza de material o tipo de grapa. Si esto ocurre, reduzca la presión y fi je el ajustador en la posición más baja de modo que dirija la grapa en una buena posición.

Desconecte la manguera de aire de la grapadora antes de girar la cubierta superior. El sentido del aire de escape podrá cambiarse girando la cubierta superior. Salida del aire de escape Cubierta superior

Español 000BookN3808APNAlowes.indb70000BookN3808APNAlowes.indb70 2018/03/0912:11:582018/03/0912:11:58MANTENIMIENTO NOTA: La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad esta grapadora. Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propia grapadora.

MANTENIMIENTO E INSPECCIÓN

Lea la sección titulada “SEGURIDAD” (páginas 51 – 56). ADVERTENCIA

Desconecte la manguera de aire y extraiga todas las grapas de la grapadora antes de:

1) realizar trabajos de mantenimiento e

2) desatascar la grapadora.

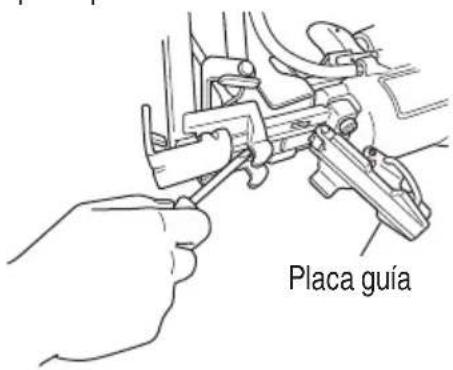

1. Desatascar la grapadora

Quite la grapa atascada en el orden siguiente:

Quite todas las grapas y tapas.

Suelte la palanca de bloqueo y abra la placa guía.

Cierre la placa guía y el cierre.

En caso de atasco frecuente, póngase en contacto con un centro de reparaciones autorizado por Hitachi.

2. Inspección de los alimentadores

〈Unidad de alimentación de tapas〉

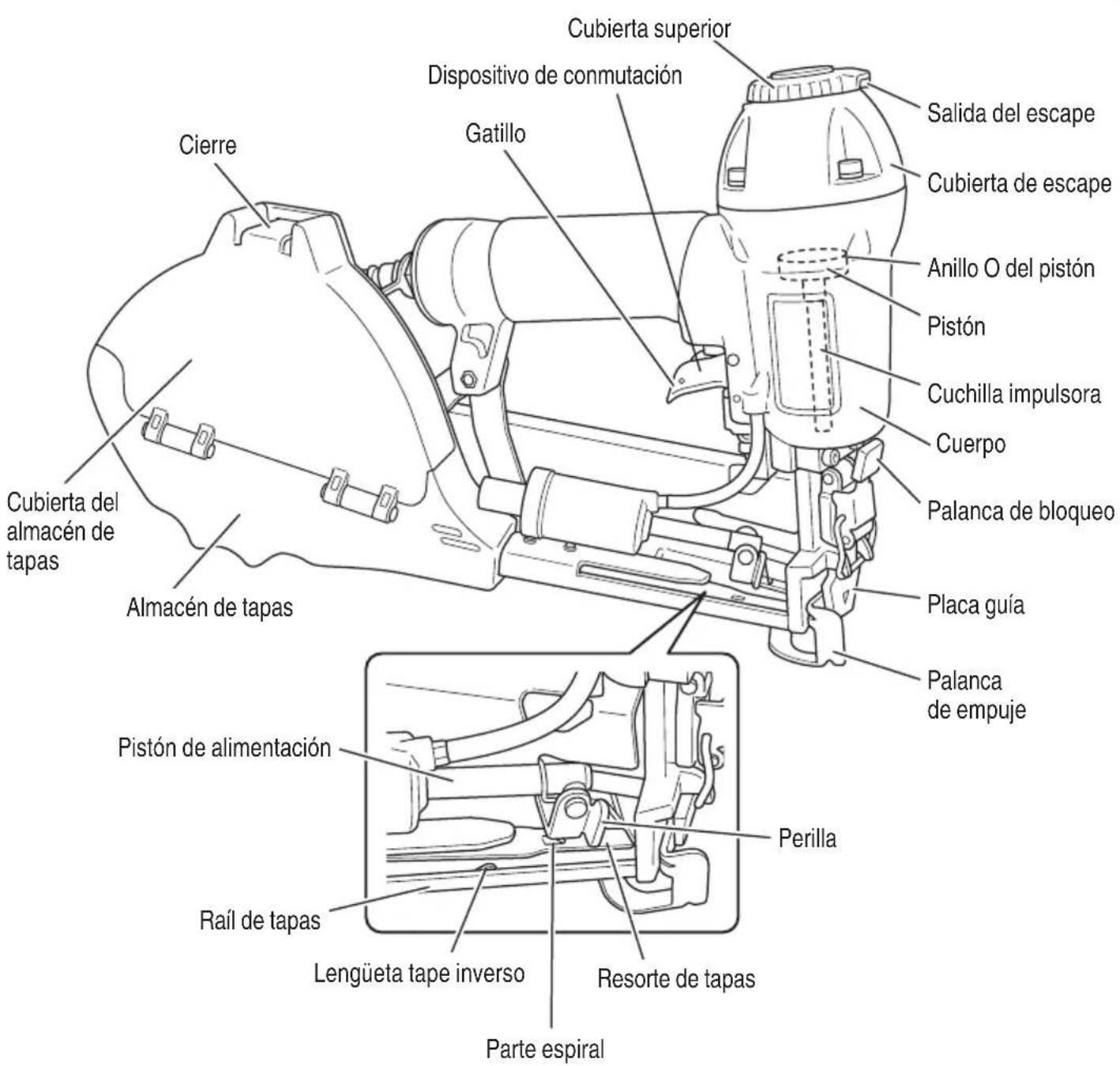

Limpie el eje del pistón de alimentación y el raíl de tapas. Lubrique el eje del pistón de alimentación. Raíl de tapas Eje del pistón de alimentación Desconecte la manguera de aire PRECAUCIÓN

Tire de la perilla del alimentador de tapas y del alimentador de grapas para comprobar que se mueven sin problemas. Si no se mueve bien, puede que estén mal sincronizadas las tapas y las grapas, y el acabado del grapado no será bueno. Alimentador de tapas Perilla

3. Inspección del almacén y del almacén de tapas

Limpie el almacén y el almacén de tapas. Retire el polvo y los restos de madera que se hayan acumulado en el almacén y en el almacén de tapas.

Cuando no vaya a utilizar la grapadora durante mucho tiempo, aplique una capa fi na de lubricante a las piezas de acero para evitar que se oxiden.

No guarde la grapadora en un lugar frío. Guarde la grapadora en un lugar cálido.

Cuando no vaya a utilizar la grapadora, deberá guardarla en un lugar cálido y seco. Mantenga la grapadora fuera del alcance de los niños.

5. ETIQUETA DE ADVERTENCIA

No utilice la grapadora si la ETIQUETA DE ADVERTENCIA falta o está dañada. Solicite la nueva ETIQUETA DE ADVERTENCIA a un centro de reparaciones autorizado por Hitachi. Etiqueta de advertencia

6. Tabla de mantenimiento (Consulte la página 73)

7. Solución de problemas por parte del operador

(Consulte la página 73)

8. Lista de repuestos

La reparación, modifi cación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modifi caciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modifi cadas sin previo aviso.

Esta grapadora solamente deberá repararla personal entrenado por Hitachi, un distribuidor, o el empresario.

Para la reparación, utilice solamente las piezas suministradas o recomendadas por Hitachi. Todas las grapadoras de calidad requerirán el servicio de mantenimiento o de reemplazo de piezas debido al desgaste con la utilización normal. NOTA: Las especifi caciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

Drenaje diario del fi ltro de la línea de aire. Evitar la acumulación de humedad y suciedad. Abra la llave de escape manual. Mantenimiento del lubricador lleno. Mantener la grapadora lubricada. Rellene con lubricante para herramientas neumáticas Hitachi. Limpie el elemento de fi ltrado y sople aire a través del fi ltro en dirección opuesta al fl ujo normal diario. Evitar que el fi ltro se atasque con suciedad. Siga las instrucciones del fabricante. Limpie el almacén de grapas y tapas y el mecanismo de alimentación de grapas y tapas. Evitar atascos. Sople diariamente. Mantenimiento de la palanca de empuje en perfectas condiciones. Garantizar la seguridad del operador y la operación efi caz de la grapadora. Sople diariamente. Lubricación de la grapadora después de haberla utilizada. Prolongar la duración de la grapadora. Aplique 5 – 10 gotas de lubricante a la grapadora. Drene el compresor de aire todos los días. Mantener la grapadora en buenas condiciones de operación. Abra la llave escape del depósito del compresor de aire. Solución de problemas por parte del operador La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla siguiente. Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por Hitachi. PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN La grapadora funciona pero las grapas y tapas no se introducen. Compruebe si está atascada. Desatasque como se indica en la página 71. Abra la cubierta del almacén de tapas. Compruebe que la tapa esté correctamente cargada. Cargue la tapa correctamente. ¿Está dañado el alimentador de grapas? Reemplace el alimentador de grapas. ¿Está debilitado o dañado el resorte de cinta? Reemplace el resorte de cinta. ¿El resorte de tapas está dañado o debilitado? Reemplace el resorte de tapas. Compruebe que las grapas y tapas sean las correctas. Utilice solamente las grapas y las tapas recomendadas.

Español 000BookN3808APNAlowes.indb73000BookN3808APNAlowes.indb73 2018/03/0912:11:592018/03/0912:11:59PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN Poca fuerza. Reciclado lento. Compruebe la presión de aire. Aumente la presión de aire. (No sobrepase 120 psi (8.3 barias,

Controle la posición del ajustador de profundidad de engrapado. Reajuste de acuerdo a la página 69.

Utilice lubricante para herramientas neumáticas Hitachi ¿Está gastada la cuchilla impulsora? Solicite otra de reemplazo a Hitachi. ¿Está desgastada o dañada la junta tórica del pistón? ¿El pistón de alimentación está dañado o gastado? Las grapas penetran demasiado. Compruebe la presión de aire. Reduzca la presión de aire. (Ajuste a 70 – 120 psi) Controle la posición del ajustador de profundidad de engrapado. Reajuste de acuerdo a la página 69. Omisión de grapas y tapas. Alimentación intermitente. Compruebe que las grapas y tapas sean las correctas. Use solo las grapas y tapas recomendadas. Compruebe que la tapa esté correctamente cargada. Cargue la tapa correctamente. ¿Está dañado el alimentador de grapas? Reemplace el alimentador de grapas. Compruebe que el pistón alimenta de la forma correcta. Reemplace el resorte o la junta tórica. ¿Está debilitado o dañado el resorte de cinta? Reemplace el resorte de cinta. ¿El resorte de tapas está dañado o debilitado? Reemplace el resorte de tapas. ¿Está desgastada o dañada la junta tórica del pistón? Póngase en contacto con Hitachi para reemplazarlo. Grapas atascadas. Las grapas se clavan dobladas. Compruebe si las grapas son las apropiadas. Utilice solamente las grapas recomendadas. ¿Está gastada la cuchilla impulsora? Póngase en contacto con Hitachi para reemplazarla. ¿Está dañado el alimentador de grapas? Reemplace el alimentador de grapas. El funcionamiento es normal, pero no es posible grapar a gran velocidad. Compruebe el diámetro interior de la manguera de aire. Utilice otra manguera de aire de mayor diámetro.
