MANUAL DE USUARIO PC60THP Porter-Cable
INSTRUCTIVO DE OPERACIÓN,
CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.
⚠ ADVERTENCIA: LÉASE ESTE
INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
CATALOG NUMBER
PC60THP
CONSERVER CES DIRECTIVES
Composants
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ⚠ ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
CATÁLOGO N° PC60THP
Advertencias generales de seguridad para herramientas eléctricas
ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.
Conserve todas las advertencias e instrucciones para futuras consulta:
El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).
1) Seguridad en el área de trabajo
a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes.
b) No opere herramientas eléctricas en atmósferas explosivas, como ambientes donde se encuentran líquidos, gases o polvo inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores.
c) Mantenga a los niños y espectadores alejados de la herramienta eléctrico en funcionamiento. Las distracciones pueden provocar la pérdida de control.
2) Seguridad eléctrica
a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorrier Nunca modifique el enchufe de ninguna manera. No utilice ningún enchu adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies puestas a tierra, como por ejemplo tuberías, radiadores, rangos y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra.
c) No exponga las herramientas eléctricas a la lluvia o a condiciones de Si ingresa agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica
d) No maltrate al cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable lejos del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica.
f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposibl evitar, utilice un suministro protegido con un interruptor de circuito por tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.
3) Seguridad personal
a) Permanezca alerta, controle lo que está haciendo y utilice el sentido cc cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves.
b) Utilice equipos de protección personal. Siempre utilice protección para lo
ojos. En las condiciones adecuadas, el uso de equipos de protección, como
máscaras para polvo, calzado de seguridad antideslizante, cascos o protección
auditiva, reducirá las lesiones personales.
c) Evite el encendido por accidente. Asegúrese de que el interruptor esté posición de apagado antes de conectarlo a la fuente de energía o paqu de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.
d) Retire las clavijas de ajuste o llaves de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que se deje conectada a una pieza giratoria de la herramienta eléctrica pueden provocar lesiones personales.
e) No se estire. Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.
f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga cabello, la ropa y los guantes alejados de las piezas en movimiento. La holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.
g) Si se suministran dispositivos para la conexión de accesorios con fines recolección y extracción de polvo, asegúrese de que estén conectados y se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.
4) Uso y mantenimiento de la herramienta eléctrica
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcto para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si no puede encenderla o apagarla c interruptor. Toda herramienta eléctrica que no puede ser controlada mediante el interruptor es peligrosa y debe ser reparada.
c) Desconecte el enchufe de la fuente de energía y/o el paquete de bate la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental.
d) Guarde las herramientas eléctricas que no están en uso fuera del alcar los niños y no permite que otras personas no familiarizadas con ella o estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas en las manos de usuarios no entrenados.
e) Mantenimiento de las herramientas eléctricas. Controle que no haya piez móviles mal alineadas o trabadas, piezas rotas y toda otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuer daños, haga reparar la herramienta eléctrica antes de utilizarla. Se produc muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado.
f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado, con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herralet. de acuerdo con estas instrucciones y teniendo en cuenta las condida de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctric operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.
5) Mantenimiento
a) Haga que una persona de reparaciones calificada realice el mantenimiento su herramienta eléctrica y utilice piezas de repuesto idénticas solamente. Esto garantizará la seguridad de la herramienta eléctrica.
NORMAS ESPECÍFICAS DE SEGURIDAD
- Al realizar una operación en la que el accesorio de corte pueda tocar el eléctricos ocultos o su propio cable, sostenga la herramienta eléctrica por superficies de agarre aisladas. El contacto del accesorio de corte con un corriente eléctrica puede provocar que las partes metálicas expuestas de la herramienta eléctrica también conduzcan la corriente y que el operador sufra descarga eléctrica.
- Utilice abrazaderas u otra forma práctica para asegurar y sostener la piezetrabajo en una plataforma estable. Sostener la pieza de trabajo con la ma su cuerpo provoca inestabilidad y puede llevar a la pérdida del control.
- Espere hasta que la cuchilla se detenga antes de depositar la herramienta una superficie. Una cuchilla expuesta puede embragar con la superficie y lló posible pérdida de control y lesiones graves.
-
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual de instrucciones antes de operar la cepilladora.
-
Asegúrese de que el voltaje coincida con los datos específicos de la placa de identifi
- Asegúrese de que el interruptor esté en la posición de apagado antes de conectar el enchufe en una fuente de energía.
- Si la herramienta se trabadurante el funcionamiento, asegúrese de APAGARLA inmediatamente.
- Asegúrese de que la herramienta esté configurada para una profundidad correcta antes de ENCENDERLA.
- Asegúrese de que utiliza únicamente las piezas de repuesto especificadas.
- Asegúrese de que la herramienta esté desconectada de la fuente de energía al limpiarla o hacerle ajustes.
- Asegúrese de cuidar la herramienta debidamente. Siga las instrucciones para lubricar y cambiar los accesorios.
- Manténgase alerta: nunca opere la unidad si está cansado o bajo la influencia de drogas, alcohol o medicamentos.
- Asegúrese de guardar la herramienta en un lugar limpio y seco después de desconectarla de la fuente de energía.
- No la utilice en entornos peligrosos. No la utilice cerca de sustancias inflamables, en lugares húmedos o mojados, ni la exponga a la lluvia.
- Asegúrese de que las cuchillas estén montadas como se describe en el manual de instrucciones y verifique que todos los tornillos estén firmemente ajustados antes de conectar la unidad a la fuente de energía.
- Mantenga los orificios de ventilación libres de obstrucciones para un enfriamiento adecuado del motor.
- NO use la zapata para apoya la herramienta sobre una superficie cuando las cuchillas estén expuestas. Esto puede mellar las cuchillas.
- Mantenga el conducto de descarga lateral libre de obstrucciones en todo momento.
- Nunca meta las manos bajo la herramienta por ningún motivo, a menos que esté apagada y DESENCHUFADA. LAS CUCHILLAS ESTÁN EXPUESTAS Y SON EXTREMÁDAMENTE FILOSAS.
- Utilice esta herramienta para trabajar únicamente con madera y productos de madera
- Nunca la opere sin sostener firmemente el mango delantero.
- Siempre opere la cepilladora con ambas manos.
- Las cuchillas de la cepilladora son extremadamente filosas. Debe manipularse con cuidado extremo.
- Limpie la herramienta con frecuencia, especialmente después de un uso intensivo.
ADVERTENCIA: USESIEMPRELENTESDESEGURIDAD. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para por corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICACIÓN
- Protección para los ojos según la norma ANSI Z87.1 (CAN/CSA Z94.3)
- Protección auditiva según la norma ANSI S12.6 (S3.19)
- Protección respiratoria según las normas NIOSH/OSHA/MSHA
ADVERTENCIA: partedelpolvoproducidoporlasherramientaseléctricasallijar, aserrar,esmerilar,taladraryrealizarotrasactividadesdelaconstrucción,contiene productosquímicosreconocidosporelEstadodeCaliforniacomocausantesdecáncer, defectosdenacimientoouotrosproblemasreproductivos.Algunos de estos productos químicos son:
- el plomo de las pinturas de base plomo,
- la sílice cristalina de ladrillos, el cemento y otros productos de mamposte
- el arsénico y el cromo de la madera con tratamiento químico.
El riesgo derivado de estas exposiciones varía según la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos quíz trabaje en áreas bien ventiladas y trabaje con equipos de seguridad aprobado las máscaras para polvo especialmente diseñadas para filtrar las partículas mi
- Evite el contacto prolongado con el polvo procedente del lijado, serrado, esmerilado y taladrado eléctricos, así como de otras actividades del sector construcción. Lleve ropa protectora y lave con agua y jabón las zonas expuestas. Si permite que el polvo se introduzca en la boca u ojos o queo piel, puede favorecer la absorción de productos químicos peligrosos.
ADVERTENCIA: El uso de esta herramienta puede generar o dispersar pol lo cual puede causar lesiones respiratorias serias y permanentes y otros t de lesión. Siempre use protección respiratoria aprobada por NIOSH/OSHA para la exposición al polvo. Dirija las partículas en dirección opuesta a su cara y cuer ADVERTENCIA: Durante el uso, siempre utilice protección individual para l oídos adecuada que cumpla con la norma ANSI S12.6 (S3.19). Bajo ciertas circunstancias y según el período de uso, el ruido producido por este producto contribuir a la pérdida de audición.
PAUTAS DE SEGURIDAD/DEFINICIONES
Es importante que lea y comprenda este manual. La información, que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCION DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información.
⚠️ PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.
⚠ ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, provocará la muerte o lesiones graves.
PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas.
AVISO: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad.
SÍMBOLOS
- La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:
V ....voltios A ....amperios
Hz ......hertz W ......vatios
min......minutos ......corriente \~alterna
=== corriente continua n0 .....no velocidad sin carga
Construcción Clase I (con conexión a tierra)
☐ ......Construcción de clase ☑ ...... terminal a tierra
⚠️ ......símbolo de alerta de .../minorpm...revoluciones o reciprocidad por minu seguridad
- Cuando utilice un cable prolongador, asegúrese de que tenga la capacidad para conducir la corriente que su producto exige. Un cable de menor capacidad provocará una
disminución en el voltaje de la línea que producirá pérdida de potencia y sobrecalentamiento. La tabla muestra la medida correcta que debe utilizar según la longitud del cable y la capacidad nominal en amperios indicada en la placa. En caso de duda, utilice el calibre inmediatamente superior. Cuanto menor sea el número de calibre más grueso será el cable

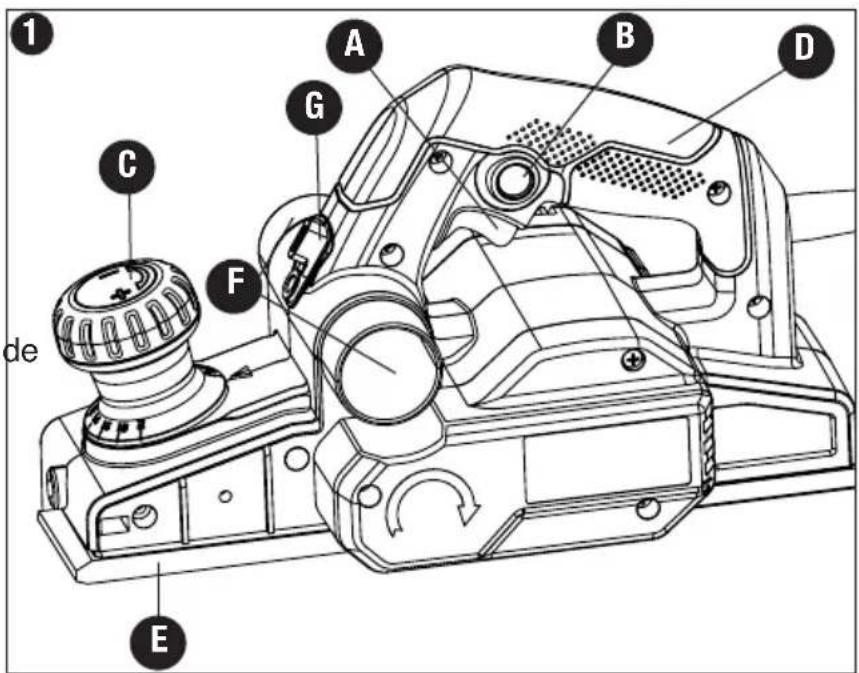

A. Interruptor disparador
B. Botón de bloqueo en
encendido
C. Perilla de ajuste de
profundidad/mango
delantero
D. Mango interruptor
E. Zapata
F. Conducto de descarga
astillas
G. Palanca deflectora de astillas
H. Perilla de ajuste de la guía para rebajar
I. Guía para rebajar
J. Bolsa para polvo
K. Adaptador para aspiradora
L. Llave
M. Cuchillas
N. Protector para la cuchilla (no se muestra)
OPERACIÓN Interruptor (Figura 2)
⚠PRECAUCIÓN: Verifique que la herramienta no esté bloqueada antes de conectarla al suministro de energía. Si el interruptor disparador está bloqueado en encendido, la herramienta arrancará inmediatamente al conectarla al suministro de energía. Esto podría provocar daños a la herramienta o lesiones personales.
⚠PRECAUCIÓN: Permita que la herramienta alcance la velocidad máxima antes de aplicarla a la superficie de trabajo. Levante la
herramienta de la superficie de trabajo antes de apagarla.
Para arrancar la cepilladora, oprima el interruptor disparador (A) de la Figura 2. Para apagar la cepilladora, suelte el interruptor disparador.
Botón de bloqueo en encendido (Figu
La herramienta se puede bloquear en encendido para un uso continuo. Para bloquear la herramienta en encendido, oprima el interruptor disparador (A) y empuje hacia adentro el botón de bloqueo en ENCENDIDO (B). Mantenga oprimido el botón de bloqueo en encendido mientras suelta lentamente el interruptor disparador. La herramienta continuará en funcionamiento.
Para apagar la herramienta cuando está bloqueada en encendido, oprima y libere el disparador una vez.

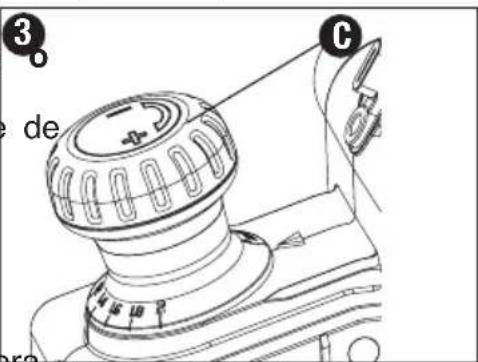

Ajuste de la profundidad de cepillado (Figura 3)
⚠ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cualquier ajuste retirar o instalar accesorios.
La profundidad de cepillado es infinitamente variable 0 a 2 mm (0 a 5/64 pulgada). Para ajustar la profundidad de corte, gire la perilla de ajuste de profundidad/mango delantero (C) hacia la derecha desde la posición "P". La profundidad de corte se incrementará de 0 hasta un máximo de 2 mm (0 a 5/64 pulgada).
Se recomienda hacer los cortes de prueba en madera de descarte después de cada reajuste para asegurarse de que la cepilladora elimine la cantidad deseada de madera. Varias pasadas
superficiales (en lugar de una sola profunda) produc4 in un acabado más suave.
Cepillado (Figuras 4, 5, 6)
ADVERTENCIA: Espere hasta que la cuchilla se detenga antes de apoyar la herramienta sobre una superficie. Una cuchilla expuesta puede embragar con la superficie y llevar a una posible pérdida de control lesiones graves.
APRECAUCIÓN: Permita que la herramienta alcance la velocidad máxima antes de aplicarla a la superficie de trabajo. Levante la herramienta de la superficie de trabajo antes de apagarla.

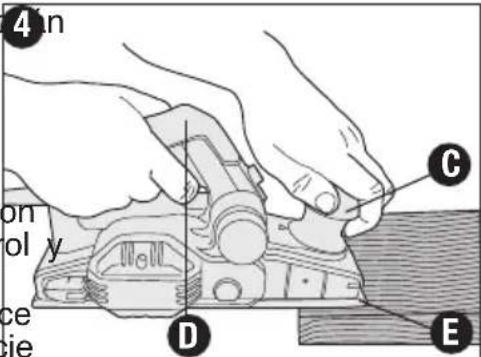

Sostenga la cepilladora en la posición correcta con una mano sobre el mango delantero (C) y la otra sobre el mango interruptor (D) como se muestra en la Figura 4. Coloque la parte delantera de la zapata (E) sobre la superficie a cepillar, asegurándose de que las cuchillas de corte no estén en contacto con la superficie. Empuje firmemente hacia abajo sobre el mango delantero de la cepilladora de manera que la zapata delantera esté ABSOLUTAMENTE AL RAS sobre la superficie de trabajo. Oprima el interruptor disparador y permita que el motor alcance la velocidad máxima antes de que s cuchillas de la cepilladora toquen la superficie de trabajo.
Mueva la herramienta lentamente sobre la superficie de trabajo y ejerza una presión hacia abajo para mantener la cepilladora al ras. Sea especialmente cuidadoso para mantener la herramienta al ras al comienzo y al final de la superficie de trabajo (Figuras 4, 5, 6).
Consejo de cepillado: Para lograr un aspecto más suave, fije un pedazo de madera de descarte en el extremo de la pieza que cepilla. No detenga el cepilla
hasta que las cuchillas de corte de la cepilladora hayan sobrepasado la pieza de trabay estén sobre el material de descarte.

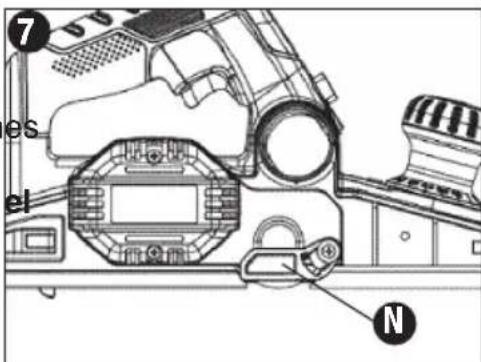

Asegúrese de que el protector de la cuchilla accionado por resorte (N) esté en buenas condicion antes de utilizar la cepilladora.
⚠ADVERTENCIA: Riesgo de corte. No retire protector.
Guía para rebajar (Figuras 8, 9)
⚠ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cua ajuste o retirar o instalar accesorios.
APRECAUCIÓN: Permita que la herramienta alcan la velocidad máxima antes de aplicarla a la superficie de trabajo. Levante la herramienta de la superficie de trabajo antes de apagarla.
La guía para rebajar puede instalarse en ambos lados de la cepilladora. La cepilladora puede realizar cortes de rebaje de hasta 12,7 mm (0,5 pulgada).
PARA INSTALAR LA GUÍA PARA REBAJAR
a. Enrosque la perilla (I) dentro del orificio del costado de la cepilladora como lo muestra la flecha de la Figura 8.
b. Afloje la perilla de ajuste de la guía para rebir (H) y ajuste la guía a la distancia deseada.
c. Ajuste firmemente la perilla de ajuste de la guía para rebajar (H).
d. Cuando se instala correctamente, la guía para rebajar debe estar por debajo de la cepilladora como se muestra en la Figura 9.
PARA REALIZAR UN CORTE DE REBAJE
a. Gire la perilla de ajuste de la guía para rebajar (H) y ajuste el ancho de corte deseado.
b. Realice varios cortes hasta alcanzar la profundidad de corte deseada.
NOTA: Para la mayoría de las aplicaciones de rebaie será necesario realizar unos cuantos cortes.
Bolsa de recolección (Figura 10)
⚠ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cualquier ajuste retirar o instalar accesorios.

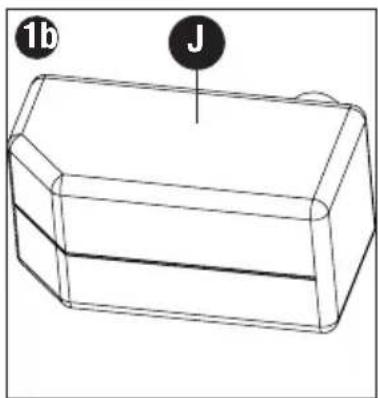

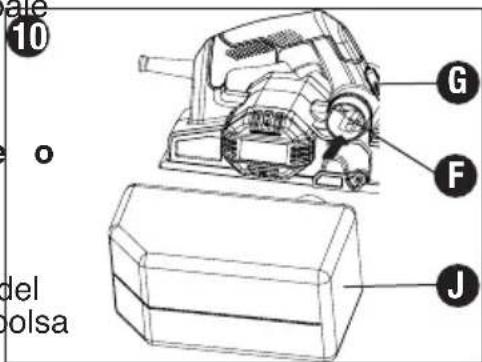

a. Instale la bolsa alineando las ranuras del conducto de descarga y el marco de la bolsa. Conecte la bolsa (J) a cualquiera de los lados del conducto de descarga de astillas (F). Vacíe la bolsa con frecuencia para evitar obstrucciones.
b. Para evitar que las astillas salgan por el lado opuesto del conducto de descarga de astillas, mueva la palanca deflectora de astillas (G) al la opuesto de la bolsa.
⚠ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cualquier ajuste retirar o instalar accesorios.

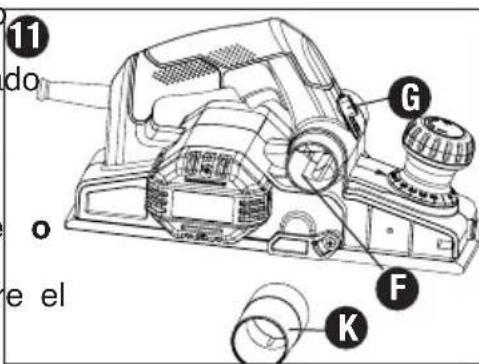

a. Deslice el adaptador para aspiradora (K) sobre el conducto de descarga de astillas (F).
b. Conecte una manguera de aspiradora (no incluida) al adaptador.
c. Para evitar que las astillas salgan por el lado opuesto del conducto de descarga astillas, mueva la palanca deflectora de astillas (G) al lado opuesto del adaptador.
Para cambiar cuchillas (Figura 12)
⚠ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cua ajuste o retirar o instalar accesorios.
ADVERTENCIA: Riesgo de corte. Las cuchillas de la cepilladora son filosa deben manipularse con cuidado.
NOTA: La PC60THP posee dos cuchillas, una en cada lado del tambor de las cuchilla. Toda operación o ajuste debe efectuarse en ambas cuchillas. Las cuchillas de corte provistas con esta herramienta son reversibles. Se incluye un juego adicional de cuchilla
Para retirar la cuchilla de la cepilladora

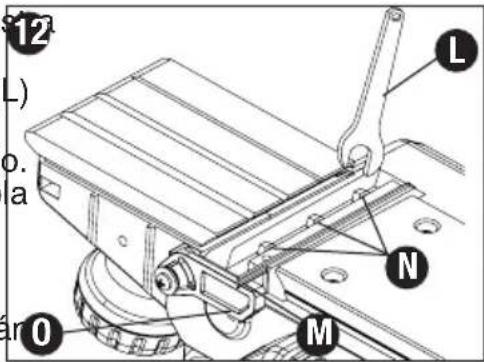

a. Coloque la cepilladora al revés como se mue: en la Figura 12.
b. Afloje las tres tuercas (N) utilizando la llave (L) provista.
c. Gire el protector de la cuchilla (O) hacia abajo. Retire cuidadosamente la cuchilla (M) deslizándola fuera del soporte. Se puede utilizar un trozo de madera para hacer esto.
d. Invierta la cuchilla de manera que el lado no utilizado quede en posición. Si ambos lados está desgastados, se debe reemplazar la cuchilla.
Para reinstalar la cuchilla
a. Deslice la cuchilla hacia el lado dentro del soporte hasta que se apoye contra el del extremo. La ranura de la cuchilla debe apuntar hacia la parte de atrás de la un b. Ajuste las tres tuercas firmemente utilizando la llave provista.
c. Gire el tambor de las cuchillas 180 grados y repita el procedimiento para la otra d. Siempre reinstale ambas cuchillas.

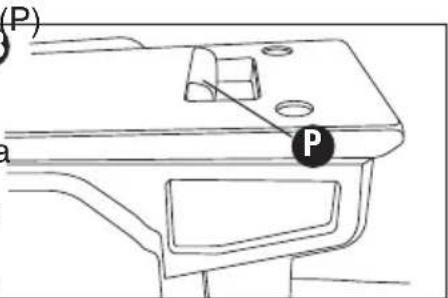

Pata de apoyo (Figura 13)
La cepilladora está equipada con una pata de apoyo que baja automáticamente a su posición cuando la herramienta se levanta de la superficie de trabajo. Al cepillar, la pata de apoyo se eleva a medida que la herramienta se empuja hacia adelante. Cuando la pata de apoyo está abajo, la cepilladora se puede apoyar sobre la superficie de trabajo sin que la cuchilla entre en contacto.
△PRECAUCIÓN: No bloquee el interruptor disparador
en encendido y simultáneamente accione la pata de apoyo. La vibración del motor en funcionamiento provocará que la cepilladora se mueva y posiblemente caiga de la pieza de trabajo.
Biselado de bordes (Figura 14)

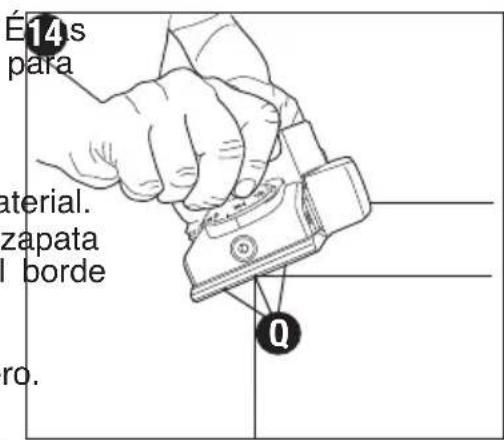

La cepilladora posee tres ranuras maquinadas a precisión para biselado de 1,5; 2,0 y 2,5 mm (Q). É14s se encuentran en la zapata delantera y se utilizan para cepillar a lo largo de una esquina del material (Figura 14).
a. Ajuste a la profundidad de corte deseada.
b. Coloque la ranura (Q) sobre el borde del material.
c. Aplique peso sobre la parte delantera de la zapata de manera que la ranura quede al ras sobre el borde del material.
d. Sostenga la herramienta con ambas manos manteniendo la presión sobre el mango delantero.
Nota: Una buena idea es probar con un trozo de madera de descarte antes de realizar el trabajo de acabado.
Correa de transmisión (Figura 15)
⚠ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cualquier ajuste retirar o instalar accesorios.
Para reemplazar la correa

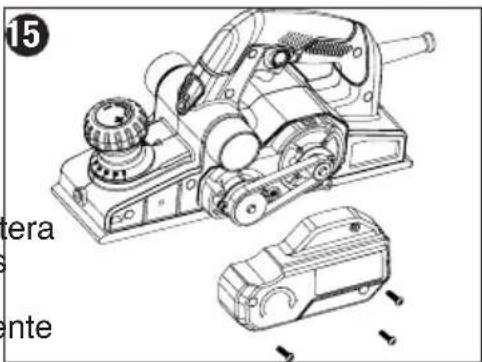

a. Afloje los tres tornillos que se muestran en la Figura 15 y retire la tapa de la correa.
b. Retire la correa antigua.
c. Coloque la correa nueva sobre la polea delantera y luego gire la correa hacia la izquierda mientras empuja la misma sobre la polea trasera.
d. Coloque la tapa de la correa y ajuste firmemente los tornillos.
ADVERTENCIA: Apague y desenchufe la unidad antes de limpiar el condu de descarga de astillas. Limpie el conducto de descarga de astillas (F) habitualmente.
⚠PRECAUCIÓN: Nunca utilice solventes u otros productos químicos abrasivos para limpiar las piezas no metálicas de la herramienta.
Para limpiar la herramienta, únicamente utilice jabón suave y un paño húmedo. Nunca permita que penetre líquido dentro de la herramienta; nunca sumerja ninguna pieza de la herramienta en un líquido.
DETECCIÓN DE PROBLEMAS
Problema Causa posible Solución posible
- La unidad no enciende. • Cable desenchufado. • Enchufe el cargador en un tomacorriente que funcione.
- Fusible quemado. • Reemplace el fusible quemado. (Si repetidamente el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Black & Decker o en un centro de servicio autorizado.)
- El interruptor automático
- Reinicie el interruptor está activado. automático. (Si repetidamente el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Black & Decker o en un centro de servicio autorizado.)
- Interruptor o cable dañado. • Haga reparar el cable o el interruptor en un centro de mantenimiento Porter-Cable o en un centro de mantenimiento autorizado.
Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.portercable.com o llame a la línea de ayuda Porter-Cable al (888)848-5175.
PIEZAS DE REPUESTO
Utilice sólo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio Web en www.portercable.com. También puede solicitar piezas al Centro de mantenimiento de fábrica PORTER-CABLE o al Centro de mantenimiento con garantía autorizado de PORTER-CABLE más cercanos. O bien, puede a nuestro Centro de atención al cliente al (888) 848-5175.
MANTENIMIENTO Y REPARACIONES
El mantenimiento de este producto no puede ser realizado por el usuario. Dentro del cargador no hay piezas a las que el usuario pueda hacerles mantenimiento. El mantenimiento de la herramienta debe realizarse en un centro de mantenimiento autorizado para evitar daños a los componentes internos, sensibles a la estática. Para obtener información acerca de PORTER-CABLE, sus centros de mantenimiento o centros de mantenimiento con garantía autorizados, visite nuestro sitio web en www.portercable.com o comuníquese con nuestro Centro de atención al cliente al (888) 848-5175. Todas las reparaciones realizadas en nuestros centros de mantenimiento están completamente garantizadas en relación con los materiales defectuosos y la mano de obra. No podemos otorgar garantías en relación con las reparaciones ni los intentos de reparación de otras personas.
También puede escribirnos solicitando información a PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305; referencia: Mantenimiento de productos. Asegúres incluir toda la información mencionada en la placa de la herramienta (número de modelo tipo, número de serie, etc.).
ACCESORIOS
ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece PORTER-CABLE, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios PORTER-CABLE recomendados.
Puede encontrar la línea completa de accesorios en los centros de mantenimiento de fábrica PORTER-CABLE o centros de mantenimiento con garantía autorizados de PORTER-CABLE. Visite nuestro sitio web www.portercable.com para obtener un catálogo o para conocer el nombre de su proveedor más cercano.
GARANTÍA LIMITADA DE TRES AÑOS
PORTER-CABLE reparará o reemplazará, sin cargo, cualquier defecto ocasionado por materiales defectuosos o mano de obra durante tres años a partir de la fecha de compra, en el caso de las herramientas (dos años para las baterías). Esta garantía no cubre fallas en las piezas que resulten del desgaste normal de la herramienta o de su utilización inadecuada. Para obtener información detallada sobre la cobertura de la garantía y sobre reparaciones, visite www.portercable.com o llame al
(888) 848-5175. Esta garantía no se extiende a los accesorios o a los daños causados por terceros al intentar realizar reparaciones. Esta garantía le concede derechos legales específicos; pueden existir otros derechos que varían según el estado o la provincia.
Además de la garantía, las herramientas PORTER-CABLE están cubiertas por nuestro:
SERVICIO GRATUITO DE 1 AÑO: PORTER-CABLE realizará el mantenimiento y reemplazará las piezas gastadas tras el uso normal, sin costo alguno, en cualquier momento durante el primer año después de la compra.
GARANTÍA DE DEVOLUCIÓN DE DINERO DE 90 DÍAS: Si por alguna razón no estuviera plenamente satisfecho con el rendimiento de su herramienta eléctrica PORTER-CABLE, puede devolver el producto dentro de los 90 días siguientes a la fecha de compra acompañado del recibo. De esta manera, se le reintegrará el importe total del producto sin formularle pregunta alguna.
AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.
Para registrar la herramienta con el objeto de obtener el mantenimiento cubierto por la garantía, visite nuestro sitio Web, www.portercable.com.
REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA
Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al (888) 848-5175 para que se las reemplacen gratuitamente.
Las marcas comerciales con el símbolo ® están registradas en la Oficina de patentes y comerciales de Estados Unidos (United States Patent and Trademark Office), y también estar registradas en otros países. Posiblemente se apliquen otras marcas comerciales re
PORTER CABLE.
- CONSERVER CES DIRECTIVES
- COMPOSANTS
- ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS
- NORMAS ESPECÍFICAS DE SEGURIDAD
- PAUTAS DE SEGURIDAD/DEFINICIONES
- SÍMBOLOS
- OPERACIÓN INTERRUPTOR (FIGURA 2)
- BOTÓN DE BLOQUEO EN ENCENDIDO (FIGU
- AJUSTE DE LA PROFUNDIDAD DE CEPILLADO (FIGURA 3)
- CEPILLADO (FIGURAS 4, 5, 6)
- GUÍA PARA REBAJAR (FIGURAS 8, 9)
- PARA INSTALAR LA GUÍA PARA REBAJAR
- PARA REALIZAR UN CORTE DE REBAJE
- BOLSA DE RECOLECCIÓN (FIGURA 10)
- PARA CAMBIAR CUCHILLAS (FIGURA 12)
- PARA RETIRAR LA CUCHILLA DE LA CEPILLADORA
- PARA REINSTALAR LA CUCHILLA
- PATA DE APOYO (FIGURA 13)
- BISELADO DE BORDES (FIGURA 14)
- CORREA DE TRANSMISIÓN (FIGURA 15)
- ⚠ADVERTENCIA: APAGUE Y DESENCHUFE LA HERRAMIENTA ANTES DE REALIZAR CUALQUIER AJUSTE RETIRAR O INSTALAR ACCESORIOS
- PARA REEMPLAZAR LA CORREA
- DETECCIÓN DE PROBLEMAS
- PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE
- PIEZAS DE REPUESTO
- MANTENIMIENTO Y REPARACIONES
- ACCESORIOS
- GARANTÍA LIMITADA DE TRES AÑOS
- REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA
- PORTER CABLE
Marca : Porter-Cable
Modelo : PC60THP
Categoría : Cepillo
