PC305TP - Cepillo Porter-Cable - Manual de uso y guía de instrucciones gratis

Marca	Porter-Cable
Modelo	PC305TP
Tipo de producto	Cepillo (cepilladora-regruesadora)
Ancho máximo de cepillado	317 mm (12-1/2 pulg)
Espesor máximo de cepillado	152 mm (6 pulg)
Profundidad máxima de corte	2,4 mm (3/32 pulg)
Velocidad del motor	No especificada, pero motor potente de 15 A
Alimentación	120 V, 15 A, 60 Hz, corriente alterna
Conexión a tierra	Sí, enchufe de 3 clavijas
Órgano de corte	Dos cuchillas reversibles de doble filo
Funciones principales	Cepillado, regruesado, aplanado a espesor
Extensiones de mesa	Sí, ajustables para soporte de piezas largas
Dispositivo de protección de las cuchillas	Sí, desmontable para cambio de cuchillas
Interruptor	Encendido/Apagado con balancín bloqueable
Asa de transporte/barra de transferencia	Sí, forrada de espuma
Contenido del cartón	Cepillo, dispositivo de protección, herramienta de transferencia de cuchillas, llave de 5 mm, tornillos, botones, asa de elevación
Mantenimiento	Limpieza con aire comprimido, lubricación de engranajes y rodillos, inspección de escobillas
Escobillas del motor	Reemplazo necesario después del desgaste del carbón a 4,7 mm
Reparabilidad	No reparable por el usuario; contactar un centro autorizado
Garantía	Limitada 3 años, con servicio gratuito 1 año y garantía de reembolso 90 días
Certificaciones y normas	ANSI Z87.1 (ojos), ANSI S3.19 (oído), NIOSH/OSHA (respiración)

Preguntas frecuentes - PC305TP Porter-Cable

¿Cómo ensamblar el asa de elevación y descenso?

Ensambl el asa (A) en el eje (B) alineando los lados planos, luego fíjela con el tornillo M5 x 20 mm (C). Gire el asa hacia arriba como se muestra.

¿Cómo ajustar la profundidad de corte?

Gire el asa de elevación (D) para subir o bajar el módulo de cabezal. Una vuelta corresponde aproximadamente a 2 mm (5/64 pulg). Use la escala y el puntero (C) para verificar.

¿Cuáles son los accesorios suministrados con el cepillo?

El cartón contiene: el cepillo, el dispositivo de protección de cuchillas, la herramienta de transferencia de cuchillas, una llave de 5 mm, dos botones M5 x 10 mm, un tornillo de cabeza cilíndrica M5 x 20 mm y un asa de elevación.

¿Cómo cambiar las cuchillas de corte?

Desenchufe el aparato. Retire el dispositivo de protección. Afloje los seis tornillos de la barra de bloqueo. Use la herramienta de transferencia magnética para retirar la cuchilla. Invierta o reemplace la cuchilla alineando las espigas y los agujeros. Apriete los tornillos.

¿Cuál es la potencia del motor y qué tipo de alimentación?

El motor es de 15 A, 120 V, 60 Hz, en corriente alterna. Use un enchufe con conexión a tierra y un cable prolongador adecuado (ver tabla en el manual).

¿Cómo mantener la máquina?

Limpie regularmente con aire comprimido seco. Lubrique los engranajes y cadenas con grasa EP, y engrase los bujes de los rodillos de alimentación. Encera la mesa periódicamente.

¿Cómo bloquear el interruptor en posición de apagado?

Retire el balancín del interruptor (T) del interruptor (A). Una vez retirado, el interruptor no se puede activar. Vuelva a insertar el balancín para usar de nuevo.

¿Cuáles son las precauciones de seguridad importantes?

Use gafas y protectores auditivos homologados. No use ropa holgada. Mantenga el área de trabajo limpia y bien iluminada. Use un dispositivo de protección de cuchillas. Desenchufe antes de cualquier ajuste.

¿Qué tipos de madera se pueden cepillar?

Puede cepillar madera dura y blanda. Evite piezas alabeadas, con nudos o que contengan cuerpos extraños (clavos). Respete la profundidad máxima de corte según el ancho de la tabla.

¿Dónde encontrar piezas de repuesto o servicio postventa?

Visite www.portercable.com o llame al 1-888-848-5175 para centros de reparación autorizados. Use solo piezas de repuesto PORTER-CABLE.

MANUAL DE USUARIO PC305TP Porter-Cable

INSTRUCTIVO DE OPERACIÓN, CENTROS DE

SERVICIO Y PÓLIZA DE GARANTÍA.

⚠️ ADVERTENCIA: LÉASE ESTE INSTRUCTIVO

ANTES DE USAR EL PRODUCTO.

CATALOG NUMBER

PC305TP

PELIGRO DE LACERACIÓN.

MANTENGA LAS MANOS LEJOS DEL TOMACORRIENTE.

AVERTISSEMENT

RISQUE DE LACÉRATION.

ÉLOIGNER LES MAINS DU PORT DE SORTIE.

PELIGRO DE LACERACIÓN.

MANTENGA LAS MANOS LEJOS DEL TOMACORRIENTE.

▲ AVERTISSEMENT

RISQUE DE LACÉRATION.

ÉLOIGNER LES MAINS DU PORT DE SORTIE.

WARNING TO REDUCE THE RISK OF INSURY OVER MUST READ THE INSTRUCTION MANUAL BEFORE OPERATING PLANSER. ALWAYS WEAR PROPER EYE AND RESPIRATORY PROTECTION. WHEN OPERATING THIS TOOL, DO NOT WAVE GLOES, NECKINGS, JEWELY, LOWE COOLING OR LONG HAIR, PINCH HAZARD. KEEP HANDS AWAY FROM FEED ROLLERS ON TOP SURFACE OF WORKFERENCE. LAGENDRAZ HAZARD. KEEP HANDS OUT OF DISBURGE CHUTE. REMOVE CHIPS AND SWINGS WITH DRUM OR VACUAM ONLY AFTER THE CUTTING KNES HAVE COMPLETE STOPPED AND THE POWER IS DISCONNECTED. NEVER PERFORM PLANNING OPERATIONS WITH GUARDIS OR GOMES REMOVED. UCCARE THE FLAWING WORK PROCESSED. IF THE POWER OF WORK FLOWS, THE POWER OF WORK FLOWS, NEVER FORFE THE WORK FLOWS, ALLOW THE FEED ROLLERS TO DOE THEIR JOB, NEVER PLANT MATERIAL WHICH IS SHOTTER TO AN INCHES (254 MM), MAKE SURE THAT SPEED CONTROL IS HELLY ENGAGED BEFORE FEEDING WORK MATERIAL. SHOCK HAZARD. DO NOT EXCESS TO RAIN OR USE IN DAMP LOCATIONS.

ADVERTENCIA PARA REDUCION EL RIESGO DE LESKINES, EL USAVANO DERE LEER MANUAL EN INSTRUMENTOS ANTES DE OPERAR LA CEPELLADORA. SEMPLE UTILITY OPTICA PROTECCION ASSOCIADA PARA LOS GUEYS VIAS RESPIRATORIAS, QUANDO OPERE ESTA HERRAMIENTA, NO UTILITY QUINTES, CORNATAS, JOYAS, ROPA HUGALDA NÍLA A CARBELLO LAGO SELTO, RIESGO DE PELLOSO, MANTILLA LAS MESO ALICARES DE LOS REODIOS DE AVIAGO Y DE LA SUPERFÍCIA SUPERIOR DE LA CHOCERA DE LA CRUZENCA DE LAGEMAS, LA PARCELLO DE LA SUPERFÍCIA DE LA CHOCERA DE LA SUPERFÍCIA DE LA DESCARRE DE LAS ASTILLOS Y LOURDO CON UN CEPILO OR ASPENDRA SÓLO ESPEJOS DE QUE LAS CUCILLAS DE CORTE SE VAVAN DETENIDO POR COMPLET Y SE HAIVA DESCONTESTADO LA ENERGÍA, MUNICA REALIZ. PROCESACIÓN DE CEPELLO SOX LAS GUAROS A LOS TAPAS, ASOREA LA CEPELLADORA A UNA SUPERFÍCIA ESTABLE, PRIEUE LA ESTABLIDAD DE LA HERRAMIENTA CON UNA PIEZA DE TRAVAÚ-LAGA, RIESGO DURANTE EL RETRODECIO, MUNICA FERRELA HERRAMIENTA DE TRAVAÚ-LAGA, PERMA ITA DE LOS REODIOS, DE AVANCE HAGAN SU TRABAÚA, MUNICA CEPELLI E. MATERIAL, MÁX. CORTO QUE 254 VM (N PULQ, ASOREBURE DE QUE EL CONTROL DE VELOCIDAD ESTE TRABAÚO POR COMPLETTO ENTAS DE RETRODECIO E. MATERIAL, DE AVANCE HAGAN SU TRABAÚA, MUNICA CEPELLI E. MATERIAL).

A VERTISSEMENT L'UTILISATEUR DOIT LINE DE MDE LEAVO D'AMOUNT À V D'UTILISER LA RADIOTIVA ARN DE MÉDURE L'RESIQUE DE BLESSARE, TOUNDES PORTIERA UNA PREDICTORI COUARE ET RESPIRATIONS ACADEUT. NE LAS POWER DE GARTS, NE CHAVETES, NAVAUX OU CABBENT AMPLIES ET COUNNER LES DESQUES LONGOS LIME. NE LAS POWER DE BATTAGE, NE RARE DESPÔTRE COMUNICA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFURANCE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMA DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFACE, LA PARMS DE LA SURFURANCE

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Lea y entienda todas advertencias y las instrucciones operadoras antes de utilizar cualquier instrumento o el equipo. Cuando se usa instrumentos o equipo, las precauciones básicas de la seguridad siempre se deben seguir para reducir el riesgo de la herida personal. La operación impropia, la conservación o la modificación de instrumentos o equipo podrían tener como resultado el daño grave de la herida y la propiedad. Hay ciertas aplicaciones para que equipas con herramienta y el equipo se diseña. PORTER-CABLE recomienda totalmente que este producto no sea modificado y/o utilizado para ninguna aplicación de otra manera que para que se diseñó.

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante para usted leer y entender este manual. La información que lo contiene relaciona a proteger SU SEGURIDAD y PREVENIR los PROBLEMAS. Los símbolos debajo de son utilizados para ayudarlo a reconocer esta información.

indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.

indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.

indica una situación de peligro potencial que, si no se evita, puede provocar lesiones leves o moderadas.

se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

NORMAS GENERALES DE SEGURIDAD

ADVERTENCIA: Si no se siguen estas normas, el resultado podría ser lesiones graves.

1. Para su propia seguridad, lea el manual de instrucciones antes de utilizar la máquina. Al aprender la aplicación, las limitaciones y los peligros específicos de la máquina, se minimizará enormemente la posibilidad de accidentes y lesiones.
2. Use protección de los ojos y de la audición. Use siempre anteojos de seguridad. Los lentes de uso diario no son anteojos de seguridad. Use equipo de seguridad certificado. El equipo de protección de los ojos debe cumplir con las normas ANSI Z87.1. El equipo de protección de la audición debe cumplir con las normas ANSI S3.19.
3. Use indumentaria adecuada. No use ropa holgada, guantes, corbatas, anillos, pulseras u otras joyas que podrían engancharse en las piezas móviles. Se recomienda usar calzado antideslizante. Use una cubierta protectora del pelo para sujetar el pelo largo.
4. No utilice la máquina en un entorno peligroso. La utilización de herramientas mecánicas en lugares húmedos o mojados, o en la lluvia, puede causar descargas eléctricas o electrocución. Mantenga bien iluminada el área de trabajo para evitar tropezar o poner en peligro los brazos, las manos y los dedos.
5. No opere herramientas eléctricas cerca de líquidos inflamables o en atmósferas gaseosas o explosivas. Los motores e interruptores de estas herramientas originan chispas que pueden encender los vapores.
6. Mantenga todas las herramientas y máquinas en condiciones óptimas. Mantenga las herramientas afiladas y limpias para lograr el mejor y más seguro rendimiento. Siga las instrucciones de lubricación y cambio de accesorios. Las herramientas y las máquinas mal mantenidas pueden dañar más la herramienta o la máquina y/o causar lesiones.

7. Compruebe si hay piezas dañadas. Antes de utilizar la máquina, compruebe si hay piezas dañadas. Compruebe la alineación de las piezas móviles, si las piezas móviles se atascan, si hay piezas rotas y toda otra situación que podría afectar su funcionamiento. Un protector o cualquier otra pieza que presente daños debe repararse o reemplazarse apropiadamente con PORTER-CABLE o la fábrica autorizó piezas de recambio. Las piezas dañadas pueden causar daños adicionales a la máquina y/o lesiones.

8. Mantenga limpia el área de trabajo. Las áreas y los bancos desordenados invitan a que se produzcan accidentes.

9. Mantenga alejados a los niños y a los visitantes. El taller es un entorno potencialmente peligroso. Los niños y los visitantes pueden sufrir lesiones.
10. Reduzca el riesgo de un arranque no intencionado. Asegúrese de que el interruptor esté en la posición de "APAGADO" ("OFF") antes de enchufar el cable de alimentación. En caso de un apagón, mueva el interruptor a la posición de "APAGADO" ("OFF"). Un arranque accidental podría causar lesiones.
11. Utilice los protectores. Asegúrese de que todos los protectores estén colocados en su sitio, sujetos firmemente y funcionando correctamente para prevenir lesiones.
12. Quite las llaves de ajuste y de tuerca antes de arrancar la máquina. Las herramientas, los pedazos de desecho y otros residuos pueden salir despedidos a alta velocidad, causando lesiones.
13. Utilice la máquina adecuada. No fuerce una máquina o un aditamento a hacer un trabajo para el que no se diseñó. El resultado podría ser daños a la máquina y/o lesiones.
14. Utilice accesorios recomendados. La utilización de accesorios y aditamentos no recomendados por PORTER-CABLE podría causar daños a la máquina o lesiones al usuario.
15. Utilice el cordón de extensión adecuado. Asegúrese de que el cordón de extensión esté en buenas condiciones. Cuando utilice un cordón de extensión, asegúrese de utilizar un cordón que sea lo suficientemente pesado como para llevar la corriente que su producto tome. Un cordón de tamaño insuficiente causará una caída de la tensión de la línea, lo cual producirá una pérdida de potencia y recalentamiento. Consulte el Cuadro de Cordones de Extensión para obtener el tamaño correcto dependiendo de la longitud del cordón y la capacidad nominal en amperios indicada en la placa de especificaciones. En caso de duda, utilice el próximo calibre más grueso. Cuanto más pequeño sea el número de calibre, más pesado será el cordón.
16. Sujete firmemente la pieza de trabajo. Utilice abrazaderas o un tornillo para sostener el objeto cuando es práctico. La pérdida de control de un objeto puede causar lesión.
17. Haga avanzar la pieza de trabajo contra el sentido de rotación de la hoja, el cortador o la superficie abrasiva. Si la hace avanzar desde el otro sentido, el resultado será que la pieza de trabajo salga despedida a alta velocidad.

18. No fuerce la pieza de trabajo sobre la máquina. El resultado podría ser daños a la máquina y/o lesiones.

19. No intente alcanzar demasiado lejos. Una pérdida del equilibrio puede hacerle caer en una máquina en funcionamiento, causándole lesiones.

20. No se suba nunca a la máquina. Se podrían producir lesiones si la herramienta se inclina o si usted hace contacto accidentalmente con la herramienta de corte.
21. No deje nunca desatendida la máquina cuando esté en marcha. Apáguela. No deje la máquina hasta que ésta se detenga por completo. Un niño o un visitante podría resultar lesionado.
22. Apague la máquina ("OFF") y desconéctela de la fuente de alimentación antes de instalar o quitar los accesorios, cambiar las cuchillas, o ajustar o cambiar las configuraciones. Cuando haga reparaciones, asegúrese de mover el interruptor a la posición de apagado ("OFF"). Un arranque accidental podría causar lesiones.
23. Haga su taller a prueba de niños con candados e interruptores maestros o quitando las llaves de arranque. El arranque accidental de una máquina por un niño o un visitante podría causar lesiones.
24. Manténgase alerta, fíjese en lo que está haciendo y use el sentido común. No utilice la máquina cuando esté

NORMAS ESPECÍFICAS ADICIONALES DE SEGURIDAD

ADVERTENCIA: Si no se siguen estas normas, el resultado podría ser lesiones personales graves.

1. No utilice esta máquina hasta que esté completamente montada e instalada de acuerdo con las instrucciones. Una máquina montada incorrectamente puede causar lesiones graves.
2. Obtenga asesoramiento de su supervisor, su instructor u otra persona calificada si no está bien familiarizado con la utilización de esta máquina. El conocimiento es seguridad.
3. Siga todos los códigos de cableado y las conexiones eléctricas recomendadas para evitar las descargas eléctricas o la electrocución.
4. Mantenga las cuchillas afiladas y libres de óxido y resina. Las cuchillas desafiladas u oxidadas trabajan más duro y pueden causar retroceso.
5. No encienda nunca la máquina antes de limpiar la mesa para quitar de ella todos los objetos (herramientas, desechos de madera, etc.). Los residuos que salgan despedidos pueden causar lesiones graves.
6. No encienda nunca la máquina con la pieza de trabajo en contacto con el cabezal portacuchillas. Se puede producir retroceso.
7. Sujete firmemente la máquina a una superficie de soporte para evitar que la máquina se deslice, se desplace o vuelque.
8. Cuide que las cuchillas de corte estén instaladas de la forma descrita en el manual de instrucciones y compruebe que todos los tornillos estén firmemente apretados antes de conectar la unidad a una fuente de electricidad.
9. Fije firmemente el ajuste de velocidad antes de hacer avanzar la pieza de trabajo a través de la máquina. Un cambio de velocidades mientras se está acepillando puede causar retroceso.
10. Evite las operaciones complicadas y las posiciones difíciles de las manos. Un resbalón repentino podría hacer que una mano se mueva hasta las cuchillas.
11. Mantenga los brazos, las manos y los dedos alejados del cabezal portacuchillas, de la abertura de la salida de virutas y de los rodillos de avance, para prevenir cortes graves.
12. No ponga nunca las manos en el área del cabezal portacuchillas mientras la máquina esté en marcha. Las manos pueden ser arrastradas hasta las cuchillas.

cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras se estén utilizando herramientas mecánicas podría causar lesiones.

1. ADVERTENCIA: El uso de esta herramienta puede generar y dispersar polvo u otras partículas suspendidas en el aire, incluyendo polvo de madera, polvo de sílice cristalina y polvo de asbesto. Dirija las partículas de modo que se alejen de la cara y del cuerpo. Utilice siempre la herramienta en un área bien ventilada y proporcione un medio apropiado de remoción de polvo. Use un sistema de recolección de polvo en todos los lugares donde sea posible. La exposición al polvo puede causar lesiones respiratorias graves y permanentes u otras lesiones graves y permanentes, incluyendo silicosis (una enfermedad pulmonar grave), cáncer y muerte. Evite aspirar el polvo y evite el contacto prolongado con el polvo. Si se permite que el polvo entre en la boca o en los ojos, o que se deposite en la piel, se puede promover la absorción de material nocivo. Use siempre protección respiratoria aprobada por NIOSH/OSHA que se ajuste apropiadamente y sea adecuada para la exposición al polvo, y lávese las áreas expuestas con agua y jabón.

2. No se sitúe en la línea con la pieza de trabajo. El retroceso puede causar lesiones.

3. Deje que el cabezal portacuchillas alcance toda su velocidad antes de hacer avanzar la pieza de trabajo. Un cambio de velocidades mientras se está acepillando puede causar retroceso.
4. Al acepillar material arqueado, coloque el lado cóncavo del material (el lado acopado hacia abajo) sobre la mesa y realice el corte al hilo para evitar el retroceso.
5. No haga avanzar una pieza de trabajo que esté combada, contenga nudos o tenga incrustados objetos extraños (clavos, grapas, etc.). Se puede producir retroceso.
6. No haga avanzar hacia la máquina una pieza de trabajo corta, delgada o estrecha. Las manos pueden ser arrastradas hasta las cuchillas y/o la pieza de trabajo puede salir despedida a altas velocidades. Consulte la sección
7. No haga avanzar una pieza de trabajo hacia el extremo de salida de la máquina. La pieza de trabajo saldrá despedida por el lado opuesto a altas velocidades.
8. Quite las virutas solamente con la máquina apagada ("OFF") y el deflector de virutas parado para evitar lesiones graves.
9. Soporte apropiadamente las piezas de trabajo largas o anchas. Una pérdida de control de la pieza de trabajo puede causar lesiones graves.
10. No realice nunca trabajo de insta-lación, montaje o preparación en la mesa o el área de trabajo cuando la máquina esté en marcha. El resultado será lesiones graves.
11. Ápague la máquina, desconéctela de la fuente de alimentación y limpie la mesa o el área de trabajo antes de dejar la máquina. Bloquee el interruptor en la posición de apagado para impedir el uso no autorizado. Otra persona podría arrancar accidentalmente la máquina y resultar lesionada o causar lesiones a otras personas.
12. Hay información adicional disponible relacionada con la utilización segura y apropiada de herramientas mecánicas (por ejemplo, un video sobre seguridad) a través del Instituto de Herramientas Mecánicas, Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-2851 (www.powertoolinstitute.com). También hay infor-mación disponible a través del Consejo Nacional de Seguridad, National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201. Sírvase consultar también los Requisitos de Seguridad para Máquinas de Elaboración de la Madera ANSI 01.1 del Instituto Nacional Americano de Normas (American National Standards Institute) y las normas del Departamento de Trabajo de los EE.UU.

ADVERTENCIA: Algunos tipos de polvo, como aquellos generados por el lijado, serruchado, pulido y taladrado mecánico y otras actividades de construcción, contienen químicos que según el Estado de California se sabe causan cáncer, defectos de nacimiento y otros daños reproductivos. Algunos ejemplos de estos químicos son:

• Plomo proveniente de pinturas a base de plomo,
• óxido de silicio procedente de ladrillos, cemento y otros productos de mampostería, y
  • arsénico y cromo provenientes de maderas tratadas con químicos (arseniato de cobre cromado-ACC).

El peligro derivado de la exposición a estos materiales varía en función de la frecuencia con que se realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas.

- Evite el contacto prolongado con polvo generado por el lijado, serruchado, pulido y taladrado mecánico y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en su boca o sus ojos, o que quede sobre la piel, puede favorecer la absorción de químicos peligrosos.

ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo que podría causar lesiones graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y el cuerpo. Siempre opere la herramienta en una zona bien ventilada y que permita una correcta remoción del polvo. Utilice un sistema de recolección de polvo cuando sea posible.

CONEXIONES A LA FUENTE DE ALIMENTACIÓN

Debe utilizarse un circuito eléctrico independiente para las máquinas. Este circuito no debe ser menor a un cable N° 12 y debe estar protegido con un fusible de acción retardada. NOTA: Los fusibles de acción retardada deben estar marcados "D" en Canadá y "T" en EE.UU. Si se utiliza un cordón de extensión, utilice únicamente cordones de extensión de tres alambres que tengan enchufes de tipo de conexión a tierra con tres terminales y un receptáculo coincidente que acepte el enchufe de la máquina. Antes de conectar el máquina a la línea de alimentación, asegúrese de que el interruptor(s) esté en la posición de apagado ("OFF") y cerciórese de que la corriente eléctrica tenga las mismas características que las que estén indicadas en la máquina. Todas las conexiones a la línea de alimentación deben hacer buen contacto. El funcionamiento a bajo voltaje dañará el máquina.

▲PELIGRO: No exponga la máquina a la lluvia ni la utilice en lugares húmedos.

ESPECIFICACIONES DEL MOTOR

La máquina está cableada para corriente alterna de 120 V, 60 Hz. Antes de conectar la máquina a la fuente de alimentación, asegúrese de que el interruptor esté en la posición de apagado ("OFF").

INSTRUCCIONES DE CONEXIÓN A TIERRA

▲PELIGRO: Esta máquina debe estar conectada a tierra mientras se esté utilizando, para proteger al operador contra las descargas eléctricas.

1. Todas las máquinas conectadas con cordón conectadas a tierra:

En caso de mal funcionamiento o avería, la conexión a tierra proporciona una ruta de resistencia mínima para la corriente eléctrica, con el fin de reducir el riesgo de descargas eléctricas. Esta máquina está equipada con un

FIG. A

FIG. B

cordón eléctrico que tiene un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe enchufarse en un tomacorriente coincidente que esté instalado y conectado a tierra adecuadamente, de acuerdo con todos los códigos y ordenanzas locales.

No modifique el enchufe suministrado. Si el enchufe no cabe en el tomacorriente, haga que un electricista calificado instale el tomacorriente apropiado.

La conexión inapropiada del conductor de conexión a tierra del equipo puede dar como resultado riesgo de descargas eléctricas. El conductor con aislamiento que tiene una superficie exterior de color verde con o sin franjas amarillas es el conductor de conexión a tierra del equipo. Si es necesario reparar o reemplazar el cordón eléctrico o el enchufe, no conecte el conductor de conexión a tierra del equipo a un terminal con corriente.

Consulte a un electricista competente o a personal de servicio calificado si no entiende completamente las instrucciones de conexión a tierra o si tiene dudas en cuanto a si la máquina está conectada a tierra apropiadamente.

Utilice únicamente cordones de extensión de tres alambres que tengan enchufes de tipo de conexión a tierra con tres terminales y receptáculos de tres conductores que acepten el enchufe de la máquina, tal como se muestra en la Fig. A.

Repare o reemplace inmediatamente los cordones dañados o desgastados.

1. Máquinas conectadas con cordón conectadas a tierra diseñadas para utilizarse en un circuito de alimentación que tenga una capacidad nominal de menos de 150 V:

Si la máquina está diseñada para utilizarse en un circuito que tenga un tomacorriente parecido al que se ilustra en la Fig. A, la máquina tendrá un enchufe de conexión a tierra que se parece al enchufe ilustrado en la Fig. A. Puede utilizarse un adaptador temporal, que se parece al adaptador ilustrado en la Fig. B, para conectar este enchufe a un receptáculo coincidente de dos conductores, tal como se muestra en la Fig. B, si no se dispone de un tomacorriente conectado a tierra apropiadamente. El adaptador temporal debe utilizarse

solamente hasta que un electricista calificado pueda instalar un tomacorriente conectado a tierra apropiadamente. La orejeta, lengüeta, etc., rígida de color verde que sobresale del adaptador debe conectarse a una toma de tierra permanente, como por ejemplo una caja tomacorriente conectada a tierra adecuadamente. Siempre que se utilice un adaptador, debe sujetarse en su sitio con un tornillo de metal.

NOTA: En Canadá, el uso de un adaptador temporal no está permitido por el Código Eléctrico Canadiense.

▲PELIGRO: En todos los casos, asegúrese de que el receptáculo en cuestión esté conectado a tierra adecuadamente. Si no está seguro, haga que un electricista calificado compruebe el receptáculo.

CORDONES DE EXTENSIÓN

ADVERTENCIA: Utilice cordones de extensión apropiados. Asegúrese de que el cordón de extensión esté en buenas condiciones y de que sea un cordón de extensión de tres alambres que tenga un enchufe de tipo de conexión a tierra con tres terminales y un receptáculo coincidente que acepte el enchufe de la máquina. Cuando utilice un cordón de extensión, asegúrese de emplear un cordón que sea lo suficientemente pesado como para llevar la corriente de la máquina. Un cordón de tamaño insuficiente causará una caída de la tensión de la línea eléctrica que dará como resultado pérdida de potencia y recalentamiento. En la Fig. D1 se muestra el calibre correcto que debe utilizarse dependiendo de la longitud del cordón. En caso de duda, utilice el siguiente calibre más pesado. Cuanto más pequeño sea el número de calibre, más pesado será el cordón.

MESUR MINIMUM DE CORDE D'EXTENSIONTAILLES RECOMMANDÉES POUR L'USAGE AVEC STATIONNAIRES ÉLECTRIQUES LES OUTILS
Estimationpere Volts		LongueurTotale DeCorde EnPieds	Mesure De Corde D'AmD'Extension
0-6 120		up to 25 13 AWG
0-6 120 25-50 16		AWG
0-6 120 50-100 16		AWG
0-6 120 100-150		4 AWG
6-10 120		up to 25 13 AWG
6-10 120 25-50 16		AWG
6-10 120 50-100		4 AWG
6-10 120 100-150		12 AWG
10-12 120		up to 25 16 AWG
10-12 120 25-50 16		AWG
10-12 120 50-100		4 AWG
10-12 120 100-150		12 AWG
12-16 120		up to 25 14 AWG
12-16 120 25-50 12		AWG
12-16 120		50 PI PLUS GRANDS QUE NON RECOMMANDES

Fig. D-1

DESCRIPCIÓN DE FUNCIONAL

PROLOGO

El modelo PC305TP es una cepilladora portable del 12-1/2 pulg. (305 mm). Tiene la capacidad siguiente del corte; anchura del 12-1/2 pulg. (305 mm), grueso del 6 pulg. (152 mm) y profundidad del 3/32 pulg. (2,4 mm) del corte. Las características incluyen; máquina básica con los 15 amperios de gran alcance, motor de 120 voltios, cutterhead del dos-cuchillo con un sistema de cuchillos reversibles de doble filo de acero rápido; cuchillo-fijando la galga, cuchillo-fijando la llave, rodillos de alimentación del poliuretano y ajustable-doblando extensiones de la tabla.

NOTA: La foto de la cubierta del manual ilustra el modelo de producción actual. Todas la demás ilustraciones son solamente representativas y es posible que no muestren el color, el etiquetado y los accesorios reales.

CONTENIDO DEL CARTÓN

1. Acuchille instrumento de transferencia
2. 5mm la llave inglesa y maneja la asamblea
3. Tomillo con cabeza de encastre hexagonal de M5 x 20 mm
4. M5 x 10 mm perilla
5. Agarradera para elevar

DESEMPAQUETADO Y LIMPIEZA

Desembale cuidadosamente la máquina y todos los elementos sueltos del o los contenedores de envío. Retire el aceite anticorrosivo de las superficies sin pintura con un paño suave humedecido con alcohol mineral, solvente o alcohol desnaturalizado.

AVISO:

No use solventes volátiles como

gasolina, nafta, acetona o solvente de barniz para limpiar la máquina.

Luego de limpiar, cubra las superficies sin pintura con cera en pasta de buena calidad que se utiliza para los pisos del hogar.

ENSAMBLAJE

ADVERTENCIA:

Para reducir el riesgo de lesiones

personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de instalar y retirar accesorios, ajustar o cambiar configuraciones o realizar reparaciones. Un arranque accidental podría causar lesiones.

HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS

• 5 mm Ilaves Allen (provista)

ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE

La asamblea para esta máquina es más o menos uno hora.

DE LA AGARRADERA DE ELEVACION Y DESCENSO

Ensamble la agarradera de elevación y descenso (A) Fig. 4 al eje (B) y ajustela en su sitio con el tornillo (C). NOTE: Asegúrese de que las partes planas de la garradera y la parte plana del eje estén alineadas entre sí. Dé la vuelta a la agarradera (A) hacia arriba como se muestra en la Fig. 5.

DESCENSO DE LAS MESAS DE EXTENSION

Las mesas de extensión de entrada y salida (A) Fig. 6 se envían ajustadas a la máquina en posición elevada. Simplemente baje las mesas (A) en ambos lados de el cepillo como se muestra en la Fig. 6. Las super-ficies superiores de las mesas de extensión deben estar niveladas con la mesa de el cepillo. Para probar-las y ajustarlas si es necesario, vea la sección Nivelando Las Mesas De Extension en este manual.

EL DEFLECTOR DE VIRUTAS

1. Conecte al guardia de cutterhead (A) Fig. 7 al planer metiendo el fin del guardia sobre la cima del cutterhead. Coloque las ranuras en el guardia de cutterhead (C) sobre los hoyos (B) utilizados.

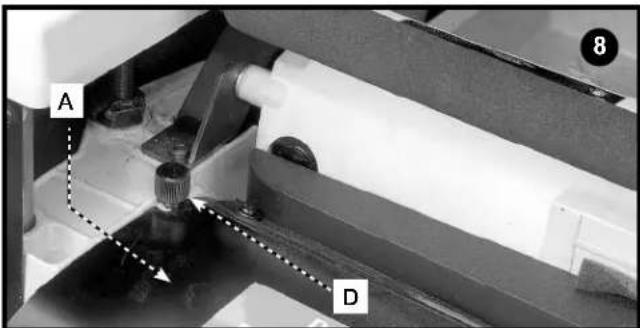

2. Abroche a guardia de cutterhead (A) Fig. 8 a utilizar de planer dos perillas, uno de que se muestra en (D).

ADVERTENCIA:

Cerciórese que el guardia de cutterhead

es asegurado apropiadamente con las perillas antes de operar esta máquina.

Durante el funcionamiento de la máquina, si ésta tiende a inclinarse, deslice o atraviese la superficie de apoyo, el cepillo debe estar sujeta a dicha superficie por medio de los cuatro orificios en la base. Dos de los mismos se muestran en (A) Fig. 9.

Asegúrese de que el interruptor esté en la posición de apagado ("OFF") antes de enchufar el cable de alimentación en el tomacorriente. No toque las patas de metal del enchufe al enchufar o desenchufar el cable.

1. El interruptor de encendido/apagado (A) Fig. 10 está localizado en la parte delantera del motor de la acepilla-dora. Para ENCENDER ("ON") la máquina, mueva el interruptor (A) a la posición ("ON") elevada.

2. Para APAGAR ("OFF") la máquina, mueva el interruptor (A) a la posición ("OFF") inferior.

FIJANDO EL INTERRUPTOR EN LA POSICION DE APAGADO

IMPORTANTE: Cuándo la herramienta no es adentro uso, el interruptor se debe bloquear en el apagado ("OFF") posición para prevenir uso desautorizado. Esto puede hacerse tomando la pieza acodada (T) y removiéndolo por completo del interruptor, tal como se ilustra en la Fig. 11. El interruptor no funcionará sin la pieza acodada (T). No obstante, si se quita la pieza acodada mientras que el cepillo está funcionando, ésta puede ser apagada una vez, pero no puede volver a arrancar sin la inserción de la pieza acodada (T).

ADVERTENCIA:

En el caso de un corte eléctrico (por ejemplo por un interruptor o fusible quemados) bloquee siempre el interruptor en la posición de apagado ("OFF") hasta que se restablezca la energía principal.

ELEVANDO Y BAJANDO EL CONJUNTO DEL CABEZAL

El conjunto del cabezal (A) Fig. 12A contiene el cabezal de corte, los rodillos de alimentación, el deflector de virutas y el motor. La profundidad de corte de el cepillo es controlada al elevar o bajar el conjunto del cabezal. Para elevar o bajar el conjunto del cabezal, gire la agarradera de elevación y descenso (D).

NOTA: Una vuelta de la agarradera moverá el cabezal de corte hacia arriba o abajo aproximadamente 5/64 de pulgada.

Una escala con lecturas inglesas y métricas y un indicador (C) Fig. 12A está convenientemente situada al frente de la máquina e indica el grosor del material terminado. Los ajustes al indicador (C) pueden realizarse corriendo un pedazo de madera a través de la máquina. Mida el grosor del material, y si resulta necesario hacer un ajuste, afloje los dos tornillos (B) y ajuste el indicador en la manera correspondiente. Apriete entonces ambos tornillos.

Refiérase a Fig. 12B para la profundidad del corte máxima recomendada para varias anchuras de la tabla de bosque suave y duro.

AVISO:

El corte continuous en la profundidad más profunda del corte puede causar falta prematura del motor.

NIVELANDO LAS MESAS DE EXTENSION

Para obtener un funcionamiento óptimo, las mesas de extensión, como la que se muestra en (A) y (G) Fig. 14, se debe nivelar con la mesa de el cepillo. Para probar las mesas de extensión y ajustarlas en caso que sea necesario, proceda de la siguiente forma:

1. Coloque una regla recta (B) Fig. 14 en la mesa de extensión de entrada (E) con un extremo extendido sobre la mesa de extensión (A) como se muestra. Compruebe que la mesa de entrada está nivelada con la mesa de el cepillo en ambos extremos de la mesa de extensión.

2. Si se necesita hacer un ajuste, afloje la tuerca de cierre (C) Fig. 14 y ajuste los tornillos de retención (D) a cada lado de la mesa de extensión (A) hasta que ésta esté al nivel de la mesa de el cepillo (E); después apriete la tuerca de cierre (C). Pruebe otra vez y asegúrese de que el borde interior de la extensión de la mesa esté perfectamente nivelado con la mesa de el cepillo. Si es necesario, afloje los dos tornillos (F), ajuste la mesa de extensión y vuelva a apretar los dos tornillos (F). Ajuste el lado opuesto de la mesa de la misma forma. Asegúrese de que la mesa de extensión esté apoyada firmemente cuando exista presión descendiente en la mesa.

3. Compruebe y ajuste la mesa de extensión (G) de salida de la misma manera.

ALMACENAMIENTO DE LA HERRAMIENTA DE TRANSFERENCIA DE CUCHILLAS

1. La herramienta de transferencia de cuchillas (A) Fig. 15, suministrada con su cepillo, puede ser almacenada fácilmente debajo de la extensión de la mesa de salida (B) cuando no se encuentre en uso. Una tira de Velcro (C) está suministrada sobre la herramienta y por debajo de la mesa para dicho propósito.

ALMACENAMIENTO DE LLAVES

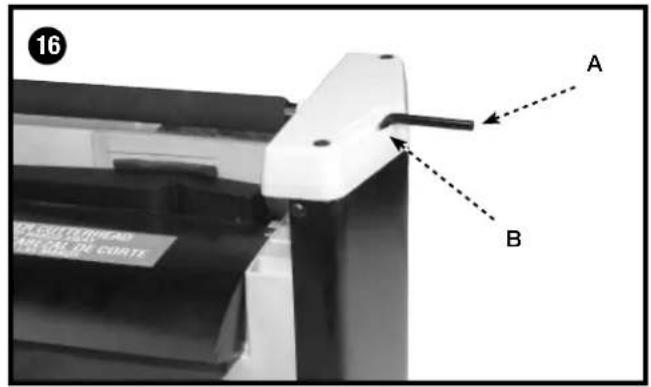

La fig. 16 de la llave y del sostenedor de la llave (A), se puede salvar en el agujero (B) localizado en el lado trasero derecho de la máquina según lo mostrado.

AGARRADERA DE TRANSPORTE/BARRA DE TRANSFERENCIA DE MATERIAL

1. Su cepillo viene equipada con una agarradera de transporte revestida de espuma plástica (A) Fig. 17, situada en la parte superior de la máquina, para facilitar el transporte de la misma.

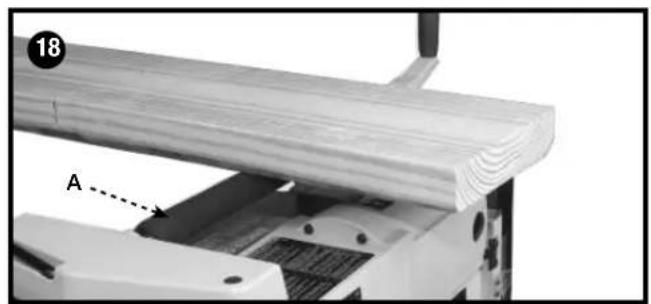

2. La agarradera de transporte (A) Fig. 18 también puede utilizarse como barra de transferencia de material para transferir el material desde el extremo de salida hacia el extremo de entrada de la máquina. Esto resulta útil durante el acepillado de material muy largo, permitiendo la transferencia fácil del material nuevamente al extremo de entrada de la máquina para cortes adicionales.

REEMPLAZANDO LAS CUCHILLAS

Las cuchillas suministradas con su cepillo son de doble filo y

reversibles, lo que le permite cambiar las cuchillas "extremo por extremo" cuando un filo quede romo o astillado. Para cambiar las cuchillas, haga lo siguiente:

ADVERTENCIA: Disconecte el cepillo de la fuente de energía.

1. Levante el montaje del cabezal completamente hacia arriba.
2. Quite cutterhead guardia (B) Fig. 19 quitando dos perillas, uno de que se muestra en (A).

ADVERTENCIA: Lose cuchillos son sostenidos. Tenga cuidado al quitar, manejando o instalando los cuchillos.

1. Utilizar la llave inglesa (E) Fig. 20 suministrada, destornilla

los seis tornillos en (F), sólo bastante hasta que cierre la barra (D) separa del cuchillo, permitiendo cuchillo para ser quitado.

1. Inserte la herramienta de transferencia de cuchillas (G) Fig. 21 por debajo del centro de la cuchilla. Levante la herramienta (G) hasta que la cuchilla (H) se separe de los pasadores (J), y extraiga y quite la cuchilla (H) según se ilustre. NOTE: La herramienta de transferencia de cuchillas (G) está imantada, lo que le permite adherirse a la cuchilla.
2. Gire la cuchilla (H) Fig. 22 de "extremo por extremo" o utilice una cuchilla nueva, y coloque la herramienta de transferencia de cuchillas (G) encima de la cuchilla (H) según lo ilustrado. Coloque la cuchilla (H) en el cabezal de corte por debajo de la barra de cierre (D) asegurándose de que los pasadores (J) en el cabezal de corte queden engranados con los agujeros (K) en la cuchilla.
3. Quite cuchillo instrumento de transferencia y apriete los seis tornillos en (F) Fig. 23, utilizando la llave inglesa (E) suministrada.
4. Substituya el otro cuchillo rotando la pista 180 grados y relance los PASOS DE PROGRESIÓN 3 A 6.
5. Conecte al guardia de cutterhead (B) Fig.24 al planer metiendo el fin del guardia sobre la cima del cutterhead. Coloque las ranuras en el guardia de cutterhead (C) sobre los hoyos (O) utilizados. Abroche a guardia de cutterhead (B) Fig. 25 a utilizar de planer dos perillas, uno de que se muestra en (A) Fig. 25.

UTILIZAR LA MAQUINA

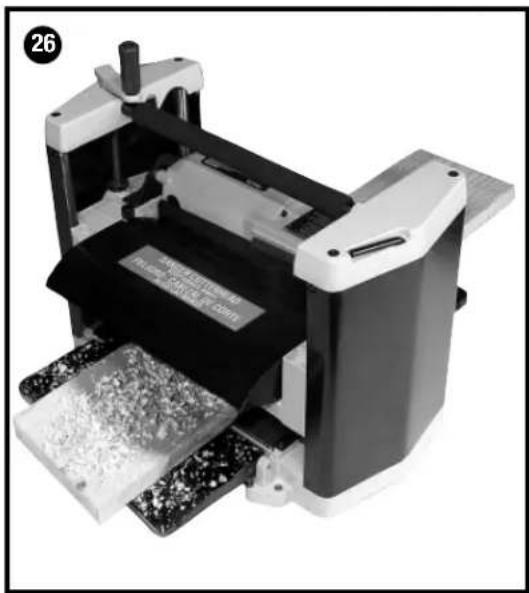

Cuando vaya a utilizar su máquina, le aconsejamos seguir estos pasos sencillos para obtener el mejor resultado posible.

1. Verdad Encima De Una Cara - Alimente una cara de la tarjeta concluído una ensambladora, haciendo cortes finos con cada paso, hasta que la superficie entera es plana.
2. Acepille al espesor - Ponga la cara que usted acaba de emerger en cara del PASO DE PROGRESIÓN 1 abajo y alimente a la tarjeta a través de la cepilladora, plano hasta que esta cara es plana (Fig. 26). Entonces acepille a ambas caras de la tarjeta hasta que usted está satisfecho con el espesor, haciendo los cortes finos, alternándose echa a un lado con cada paso. Si durante la operación que acepilla usted nota a la tarjeta el torcer, el combarse o el arquear, relance el PASO DE PROGRESIÓN 1 y verdad encima de una cara.

1. Al acepillar la terraja larga, proporcione a las extensiones del vector para utilizar la entrada y outfeed el extremo del objeto.
2. Acepille con el grano solamente, y mantenga la tabla de la cepilladora limpia. De vez en cuando, superficie de la tabla de la cera para reducir la fricción durante la operación que acepilla.
3. Cruz-corte a la longitud final - Cruz-corte la madera de construcción a la longitud final, para quitar cualesquiera atacan desde un escondite que pudieron haber ocurrido durante la operación que acepilla.

ATENCIÓN: Los cuchillos en la cepilladora no desgastaran univormemente alimentando la madera a traves del mismo punto en el vector cada vez. Alimente la madera a traves de la cepilladora en diversos puntos en el vector cuando es posible, para ayudar a eliminar el desgaste desigual de los cuchillos.

LOCALIZACION DE FALLAS

Para obtener asistencia para su máquina, visite nuestro sitio Web en www.portercable.com para tener acceso a una lista de centros de servicio o llame a la línea de ayuda al [phone].

MANTENIMIENTO

ADVERTENCIA:

Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de instalar y retirar accesorios, ajustar o cambiar configuraciones o realizar reparaciones. Un arranque accidental podría causar lesiones.

MANTENGA LA MÁQUINA LIMPIA

Periódicamente sople por todas las entradas de aire con aire comprimido seco. Todas las piezas de plástico deben limpiarse con un paño suave y húmedo. NUNCA utilice solventes para limpiar las piezas de plástico. Podrían derretirse o dañar el material.

ADVERTENCIA:

Utilice equipo de seguridad certificado para proteger sus ojos, oídos y vías respiratorias cuando use aire comprimido.

FALLA EN EL ENCENDIDO

Si la máquina no enciende, verifique que las patas del enchufe del cable hagan buen contacto en el tomacorriente. Además, revise que no hayan fusibles quemados o interruptores automáticos de circuito abierto en la línea.

LUBRICACIÓN Y PROTECCIÓN CONTRA ÓXIDO

Aplique semanalmente cera en pasta para pisos a la mesa de la máquina y a la extensión u otra superficie de trabajo. También puede usar productos protectores disponibles en comercios y diseñados con este propósito. Siga las instrucciones del fabricante para su uso y seguridad.

INSPECCION Y REEMPLAZO DE CEPILLOS

ADVERTENCIA:

Disconecte el cepillo de la fuente de energia.

La vida de los cepillos varía, ya que depende de la carga sobre el motor. Revise los cepillos después de las primeras 50 horas de uso para una máquina nueva o después de haber instalado un nuevo juego de cepillos. Tras la primera inspección, examínelos después de unas 10 horas de uso hasta que sea necesario reemplazarlos.

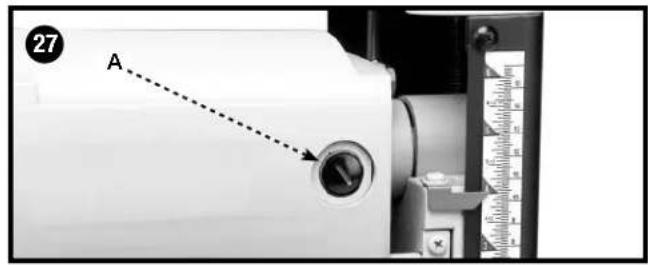

Los soportes de cepillos, de los cuales aparece uno en (A) Fig. 27, están localizados en los lados opuestos de la caja del motor. La Fig. 28 muestra uno de los cepillos quitados del detector para ser inspeccionado. Cuando el carbón (B) en cualquiera de los cepillos se haya desgastado a 3/16 pulg.(4,7 mm) de pulgada de extensión o si cualquier resorte (C) o alambre de desviación está quemado o dañado de cualquier manera, reemplace ambos cepillos. Si los cepillos son servibles después de haberles quitado, vuelva a instalarlos en la misma posición en que fueron quitados.

ADVERTENCIA:

Después que la conservación de cepillo se completa, el guardia de cutterhead debe ser vuelve a instalar antes de empezar el planer.

LUBRICACION

Los engranajes en la caja de engranajes y los cojinetes de los rodillos de avance deben ser lubricados periódicamente de la siguiente forma:

ADVERTENCIA:

Desconecte la maquina de la fuente de energia.

1. Quite el tornillo (A) Fig. 29 y la tuerca localizada sobre el otro extremo del tornillo. Quite la tapadera lateral (B) del lado izquierdo de el cepillo.

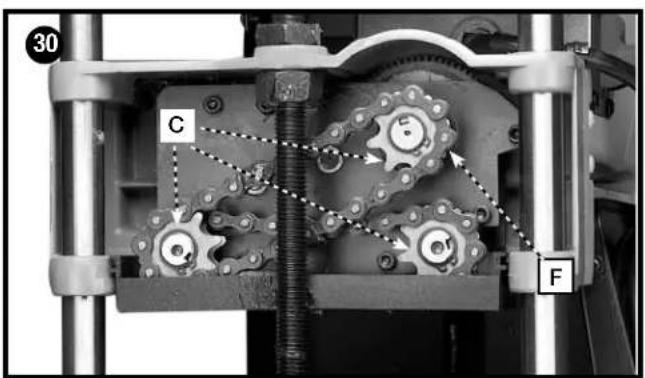

2. Coloque un abrigo ligero de E.P. grasa de multi-propósito en los dientes de los engranajes (C) Fig.30, y un abrigo

ligero de lubricante de rocío en las cadenas (F). Reemplace la cubierta del lado.

1. Coloque el cepillo sobre la parte posterior y ponga aceite sobre los bujes de los rodillos de avance (D) Fig. 31 a cada extremo de los rodillos de avance (E).
2. Substituya la tapadera lateral.

SERVICIO

PIEZAS DE REPUESTO

Utilice sólo piezas de repuesto idénticas. Para obtener una lista de las piezas o para solicitarlas, visite nuestro sitio Web en www.portercable.com. También puede solicitar piezas en una de nuestras sucursales o centros de mantenimiento con garantía autorizados más cercanos, o llamando a End User Services (Servicios para el usuario final) al 1-888-848-5175 para obtener asistencia personalizada de uno de nuestros representantes altamente capacitados.

MANTENIMIENTO Y REPARACIONES

Con el paso del tiempo, todas las herramientas de calidad requieren mantenimiento o reemplazo de las piezas. Para obtener información acerca de PORTER-CABLE y sus sucursales o para localizar un centro de mantenimiento con garantía autorizado, visite nuestro sitio Web en www.portercable.com o llame a End User Services (Servicios para el usuario final) al 1-888-848-5175. Todas las reparaciones realizadas en nuestros centros de mantenimiento están completamente garantizadas en relación con los materiales defectuosos y la mano de obra. No podemos otorgar garantías en relación con las reparaciones ni los intentos de reparación de otras personas. Si llama a este número, también encontrará las respuestas a las preguntas más frecuentes durante las 24 horas del día.

Asimismo, para obtener información puede escribirnos a PORTER-CABLE, PO Box 2468, Jackson, Tennessee 38302-2468 - Attention: End User Services. Asegúrese de incluir toda la información mencionada en la placa de la herramienta (número de modelo, tipo, número de serie, código de fecha, etc.)

ACCESORIOS

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece PORTER-CABLE, el uso de tales accesorios puede ser peligroso. Para un funcionamiento seguro, con este producto sólo deben utilizarse los accesorios recomendados por PORTER-CABLE.

Su proveedor de productos PORTER-CABLE, los Centros de mantenimiento de fábrica de PORTER-CABLE y los Centros de mantenimiento autorizados de PORTER-CABLE pueden suministrarle una línea completa de accesorios. Para obtener un catálogo o para conocer el nombre de su proveedor más cercano, visite nuestro sitio Web www.portercable.com.

PÓLIZA DE GARANTÍA

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor. Nombre del producto: ____ Mod./Cat.: ____ Marca: ____ Núm. de serie: ____ (Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto: ____ Nombre y domicilio del distribuidor donde se adquirió el producto: ____

Este producto está garantizado por tres años de garantía limitada a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

EXCEPCIONES

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

GARANTÍA LIMITADA POR TRES AÑOS

PORTER-CABLE reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.portercable.com o dirigase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o provincia en que se encuentre.

Además de la garantía, las herramientas PORTER-CABLE están cubiertas por:

1 AÑO DE SERVICIO GRATUITO: PORTER-CABLE mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra.

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS: Si no está completamente satisfecho con el desempeño de su máquina herramienta o clavadora PORTER-CABLE, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

Para registrar la herramienta para obtener el mantenimiento cubierto por la garantía, visite nuestro sitio web en www.portercable.com.

REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA

Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al [phone] para que se las reemplacen gratuitamente.

WARNING

LACERATION HAZARD.

PELIGRO DE LACERACIÓN.

MANTENGA LAS MANOS LEJOS DEL TOMACORRIENTE.

AVERTISSEMENT

RISQUE DE LACÉRATION.

ÉLOIGNER LES MAINS DU PORT DE SORTIE.

^1 ADVERTENCIA PARA REDUCIR EN RIESGO DE LESGIONES, EL USUARIO DEBE LEER MANUAL DE INSTRUCCIONES ANTESO DE OPERAR LA CEPLILADORA. SEMPIEUT UTILIZ EUTRICE PROTECCIÓN ADECRADA PARA LOS ILOS Y LAS RESTRATIVAS, CIANDO OPEÑA ESTA HERRAMIENTA, NO UTILIZ, SIANTES COMBATIAS, JORIO, ROPA HARRA NILLE GABILLO ZARO NELTO, RIEGO DE PELLIDUAL MAINTENZA LA ROSA MELADORA DE LOS REGLIMOS DE ARRIGUE DE LA SUPERFECTURA APLIENDA CON LA DISTRIBUCADO DE LA CRUZAL DE LA DISTRIBUCADO DE LA DESCAJORA, ENTRE LAS ASTILAS O LOS RECORTES CON UN CEPLIO DE ASPADRADA SOLO DESPUIOS DE GUELAS CUCHARLAS DE CORTE Y SEHAN DETRODE POR DO SALDO Y SE HORA DESCNECTADO LA EIREGRA, MUNICA REALIZ OCOPERACIONES DE CEPLILADO UN LAS DIARDAS O LAS TAPAS, ASSEGURE LA CEPLILADORA A UNA SUPERFECTURA ESTABLE PARA LA ESTABLICADO EN LA HERRAMIENTA CON UN PEZA DE TRAVATO LARGA, MESSO DURANTE EL RETROCELLO, MUNICA PRECE LA HERRAMIENTA DE LA RELAYA, PURMITA QUE LOS REGLIMOS DE ARRIGUE DE ARRIGUE DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE LA DISTRIBUCADO DE L'ATRANO, RESOLUACIÓN EN EL PROCESO DE VIELOCADO ESTE TRAVADO POR COMPLETO ANTES TO RETROCELLO EN MATERIALS, CON LA TRAVAO, RESOLUACIÓN EN EL PROCESO DE VIELOCADO ESTE TRAVADO, NO EXPOÑA A LA LUAVA NATUELGEN LAGARES HEMIDOS.

A VERTISSEMENT L'UTILISHAUTE SOUT LE MÉDRE D'EMPLOYANT À VÀTTILHER LA RANOTIVE AFIN DE REDEBRE LE RIOVE DE BLESSURE, TOUJORS PORTER LA PROTECTION ET DES TRANSITÉRATÉ ADQUÉTUE, NE PAS PORTER DE GANTS, IN CHARGATE, N FLOUX DU RÉTIMENTES AMPLES ET COUPLIRES LES CHEVIX LXXXS LINS DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DE LA PARMA LEVERA SURFACE DES LAMERS COMPLET DES LAMERS ET DES FINANCEMENT DE L'AVAIL, NE JAWARI RABORTEN DES LAMERS DES PROTEITS DE LOUIS EN COLDENDES EN PLACE, FEACH LA RANOTIERE À LA SURFACE STABLE, TESTER LA STANILLE DE LAVAIL, AVOC EN LA UNGE PÔLE, RIOSQUE DE REMOND, NE JAWARI FORCER L'ANNUEMENT DE LA PÔLE, LAMERS AUX NOLEPARA D'AUSTAMENTATION ET SON D'ÉFÉRION L'ANNUEMENT, NE JAWARI FORCER L'ANNUEMENT DE LA PARMA LEVERA SURFACE DES LAMERS COMPLET DES LAMERS ET DES FINANCEMENT DE L'AVAIL, NE JAWARI RABORTEN DES LAMERS DES PROTEITS DE LOUIS EN COLDENDES EN PLACE, FEACH DE CHGOS D'ÉRIVER, NE PAS L'ÉQUIER LA PLA LEUPE ET NE PAS L'ULIBER DANS EN VENDORONT NUMBE.

PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS ELÉCTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MÁS CERCANO

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente

Col. San Rafael (667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18

Av. Universidad 1525 - Col. San Luis [phone]

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro [phone]

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes [phone]

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro [phone]

PARA OTRAS LOCALIDADES:

Si se encuentra en México, por favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al [phone]

ESPECIFICACIONES

MODEL PC305TP

Tensión de alimentación: 120 V AC\~

Consumo de corriente: 15 A

Frecuencia de operación: 60 Hz

Rotación sin carga: 8 000 rpm, 16 000 cpm

SOLAMENTE PARA PROPÓSITO DE MÉXICO:

IMPORTADO POR: PORTER CABLE S.A. DE C.V.

AVENIDA ANTONIO DOVALI JAIME, # 70 TORRE B PISO 9

COLONIA LA FE, SANTA FÉ

CÓDIGO POSTAL : 01210

DELEGACIÓN ALVARO OB REGÓN

MÉXICO D.F

TEL. [phone]

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

"HERRAMIENTAS ELECTRICAS" en la sección amarilla.

Las siguientes son marcas comerciales PORTER-CABLE que distinguen a una o más herramientas y accesorios: un gráfico de color gris y negro; un diseño de “estrella de cuatro puntas” y tres franjas longitudinales contrastantes/delineadas.

Las marcas comerciales con el símbolo ® están registradas en la Ofi cina de patentes y marcas comerciales de Estados Unidos (United States Patent and Trademark Offi ce), y también pueden estar registradas en otros países. Posiblemente se apliquen otras marcas comerciales registradas.

PORTER CABLE.
