30.3249.02 - Estación meteorológica TFA - Manual de uso y guía de instrucciones gratis

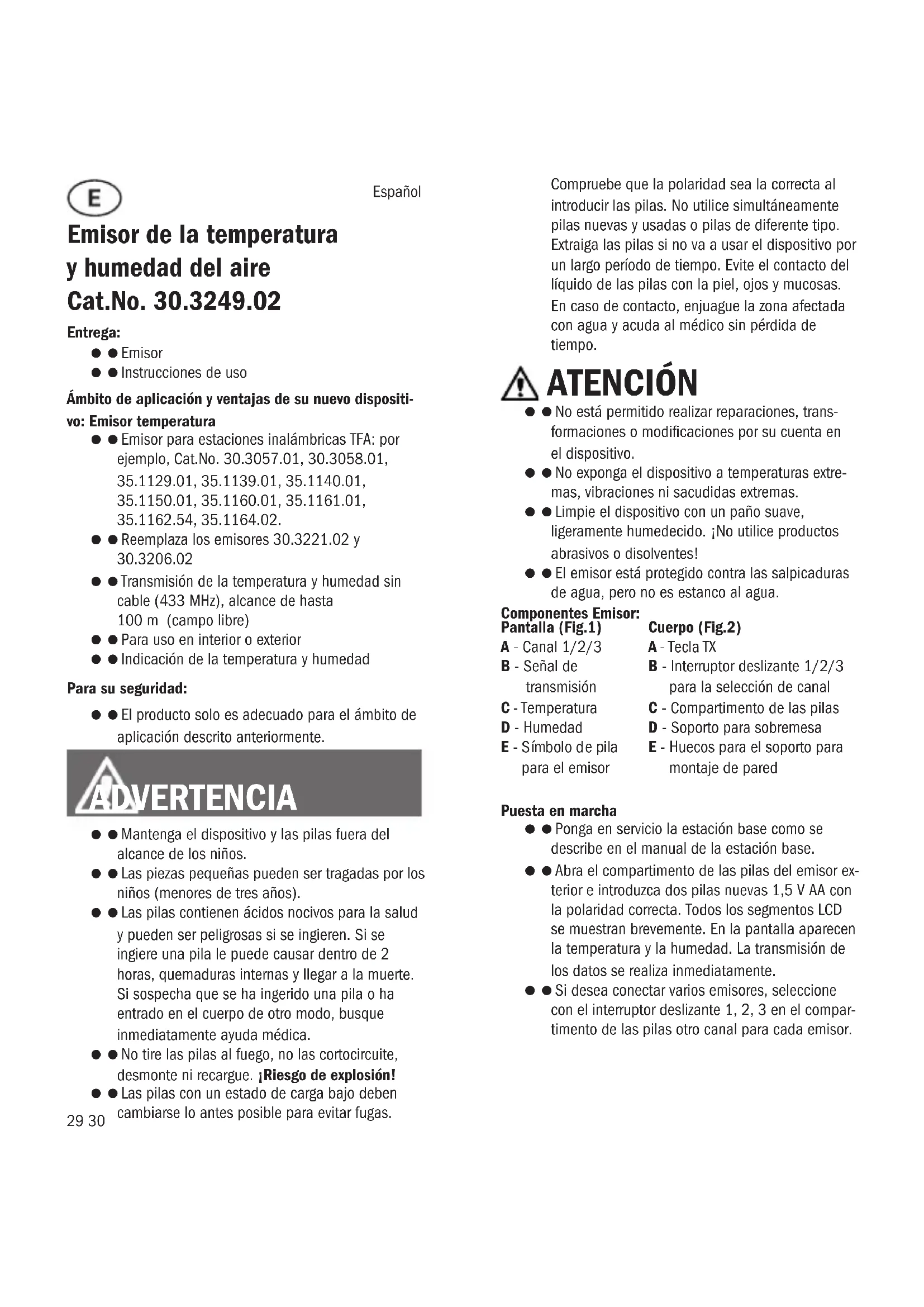

MANUAL DE USUARIO 30.3249.02 TFA

Transmisión de la temperatura y humedad sin cable (433 MHz), alcance de hasta 100 m (campo libre) Para uso en interior o exterior Indicación de la temperatura y humedad Para su seguridad: El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. ADVERTENCIA Mantenga el dispositivo y las pilas fuera del alcance de los niños. Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años). Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica. No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explosión! Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. Compruebe que la polaridad sea la correcta al introducir las pilas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo. Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo. ATENCIÓN No está permitido realizar reparaciones, trans- formaciones o modicaciones por su cuenta en el dispositivo. No exponga el dispositivo a temperaturas extre- mas, vibraciones ni sacudidas extremas. Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes! El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua. Componentes Emisor: Pantalla (Fig.1) A - Canal 1/2/3 B - Señal de transmisión C - Temperatura D - Humedad E - S í m b o l o d e p i l a para el emisor Cuerpo (Fig.2) A - Tecla TX B - Interruptor deslizante 1/2/3 para la selección de canal C - Compartimento de las pilas D - Soporto para sobremesa E - Huecos para el soporto para montaje de pared Puesta en marcha Ponga en servicio la estación base como se describe en el manual de la estación base. Abra el compartimento de las pilas del emisor ex- terior e introduzca dos pilas nuevas 1,5 V AA con la polaridad correcta. Todos los segmentos LCD se muestran brevemente. En la pantalla aparecen la temperatura y la humedad. La transmisión de los datos se realiza inmediatamente. Si desea conectar varios emisores, seleccione con el interruptor deslizante 1, 2, 3 en el compar- timento de las pilas otro canal para cada emisor. 29 30Para activar la transmisión manualmente, pulsa la tecla TX. Cierre de nuevo el compartimento de las pilas. Instalación Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica innecesariamente los componentes electrónicos. Antes de la instalación denitiva, compruebe si se produce la transmisión de los valores medidos del emisor exterior en el lugar de instalación de- seado para la estación base en la sala habitable. Evite la proximidad a otros dispositivos eléctricos (televisores, ordenadores, radioteléfonos). Con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor (max. 100 m). Para montaje de pared, atornille el soporte en la pared y cuelgue el transmisor en el soporte (Fig. 3). Cambio de las pilas En cuanto aparezca en la pantalla el símbolo de la pila (Fig.1-E), cambie las pilas del emisor. Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor exterior y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor exterior.

Datos técnicos Emisor Alimentación de tensión: Pilas 2 x 1,5 V AA (no incluidas) Recomendamos pilas alcalinas Gama de medición temperatura: -40°C …60°C Precisión: ± 1°C a 0°... 50°C, si no ± 1.5°C Gama de medición humedad del aire: 10%...99%rH Precisión: ± 5% a 25°C, 31…84%rH Alcance: Máximo de 100 m (campo libre) Frecuencia de transmisión: 433 Mhz Potencia máxima de radiofrecuencia transmitida: < 10 mW Dimensiones de cuerpo: 48 (54) x 26 (44) x 129 (135) mm Peso: 62 g (solo dispositivo) 32Eliminación Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente. Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida establecidos. Eliminación de los dispositivos eléctricos Retire las pilas y baterías recargables que no están instaladas de forma permanente y deséchelas por separado del producto. Este dispositivo está identicado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuo- sa con el medio ambiente. Tenga en cuenta las normas vigentes actuales. Eliminación de las pilas Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Contienen contaminantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogi- da y reciclaje previstos para ello según el reglamento nacional o local. Las denominaciones de los metales pesados que contie- nen son: Cd=cadmio, Hg=mercurio, Pb=plomo. Declaración UE de conformidad Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.3249.02 es conforme con la Directiva 2014/53/UE. El texto completo de la declara- ción UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modicados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web. www.tfa-dostmann.de [e-mail] TFA Dostmann GmbH & Co.KG Zum Ottersberg 12 97877 Wertheim Alemania 11/2021 33 34Kat.Nr.: 30.3249.02
