Rotomartillo sin cable 3805 INTRODUCCIÓN

• Esta herramienta se ha concebido para taladrar con percusión en hormigón, ladrillo y piedra, así como para taladrar sin percutir en madera, metal, cerámica y plástico; las herramientas con control electrónico de la velocidad y de giro a derecha e izquierda también son aptas para atornillar y tallar roscas

• El sistema del martillo en esta herramienta supera los trabajos realizados en hormigón más que cualquier taladro percutor tradicional

• Esta herramienta se ha concebido especialmente para ser usada en combinación con todos los accesorios estándar SDS+

• Esta herramienta se ha concebido para usarse en combinación con brocas hexagonales de al menos 75 mm de longitud o con brocas hexagonales más cortas cuando se utiliza el adaptador hexagonal suministrado G

• Esta herramienta no está concebida para uso profesional

• Lea y conserve este manual de instrucciones

ELEMENTOS DE LA HERRAMIENTA

A Interruptor para encendido/apagado y control de velocidad B Interruptor para invertir la dirección de giro C Casquillo de bloqueo D Interruptor para seleccionar el modo de operación E Luz LED F Ranuras de ventilación G Adaptador hexagonal (eje hexagonal: 40 mm) H Indicador del nivel de carga de la batería SEGURIDAD

- ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones entregadas con esta herramienta eléctrica. El incumplimiento de alguna de las instrucciones que guran a continuación puede ser causa de descargas eléctricas, incendios o lesiones graves. - ustawić przełącznik D

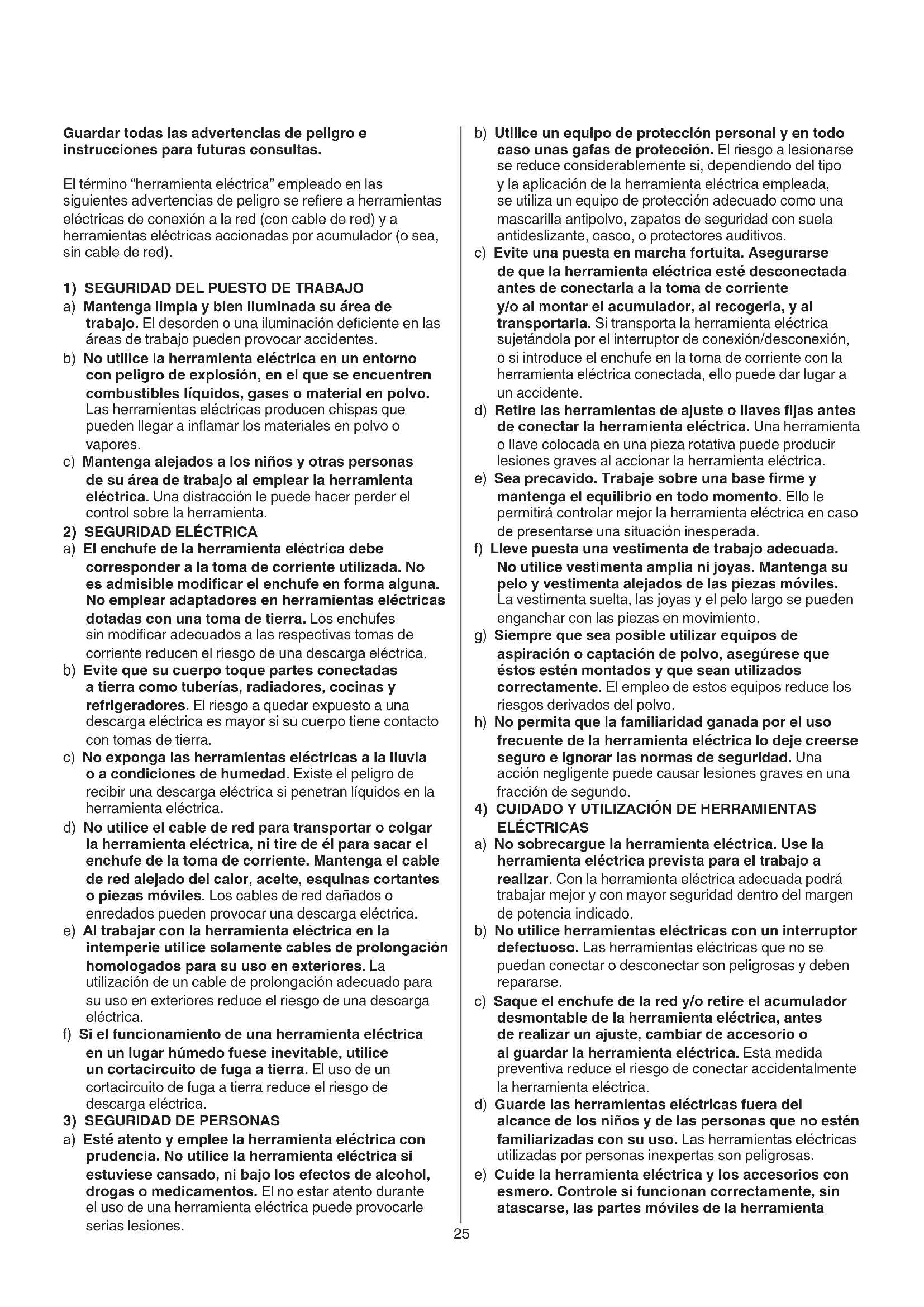

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć25 b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves jas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica. e) Sea precavido. Trabaje sobre una base rme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse seguro e ignorar las normas de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ELÉCTRICAS a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se reere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deciente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modicar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modicar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.26 b) No repare los acumuladores dañados. El entretenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.

INSTRUCCIONES DE SEGURIDAD PARA MARTILLOS

• Utilice protectores auditivos (el ruido intenso puede provocar sordera)

• Sujete la herramienta eléctrica por las supercies de agarre aisladas al realizar trabajos en los que el accesorio de corte pueda entrar en contacto con conductores eléctricos ocultos (el contacto del accesorio de corte con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica pasen a estar en tensión y provoquen una descarga eléctrica) GENERAL

• Esta herramienta no debe utilizarse por personas menores de 16 años

• No trabaje materiales que contengan amianto (el amianto es cancerígeno)

está en la posición central (posición de bloqueo) antes de realizar ajustes en la herramienta o un cambio de accesorios así como para el transporte o para guardar la herramienta ACCESORIOS

• SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales

• Utilice únicamente accesorios cuyo límite de revoluciones permitido sea como mínimo igual a las revoluciones en vacío máximas de la herramienta

• Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar

• Asegure la pieza de trabajo (una pieza de trabajo jada con unos dispositivos de sujeción o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano)

• Utilice aparatos de detección adecuados para localizar posibles conductores o tuberías ocultas, o consulte a su compañía abastecedora (el contacto con conductores eléctricos puede provocar una descarga eléctrica e incluso un incendio; al dañar una tubería de gas puede producirse una explosión; la perforación de una tubería de agua pueden causar daños materiales o una descarga eléctrica)

• El polvo del material, como la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y trastornos respiratorios al operador o a otras personas que se encontrasen en la zona); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deciente. f) Mantenga los útiles limpios y alados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras y las supercies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las supercies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

5) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ACCIONADAS POR ACUMULADOR

a) Cargue los acumuladores únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Emplee únicamente los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. e) No emplee acumuladores o útiles dañados o modicados. Los acumuladores dañados o modicados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión. f) No exponga un acumulador o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperatura sobre 130°C puede causar una explosión. g) Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especicado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especicado puede dañar el acumulador y aumentar el riesgo de incendio.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.27 una desviación de la marcha circular; al taladrar el accesorio se centra automáticamente sin afectar la exactitud del taladro ! si utiliza brocas hexagonales, asegúrese de que sean de 75 mm de longitud como mínimo, o utilice brocas hexagonales más cortas con un adaptador hexagonal G ! no utilice brocas con un mago deteriorado

• Selección del modo de operación

1 = taladrado sin percusión/atornillado 2 = taladrar de martillo ! seleccione el modo de operación únicamente con la herramienta apagada y el interruptor bloqueado - el mecanismo del martillo se pone en marcha si usted empuja suavemente la herramienta cuando está taladrando - el mecanismo del martillo tarda poco tiempo en alcanzar una potencia total de impacto - se pueden alcanzar los mejores resultados al taladrar de martillo en hormigón empujando suavemente la herramienta; el rendimiento al taladrar no se aumentará empujando más fuerte su herramienta

• Protección de la batería Apaga la herramienta o impide que la herramienta se encienda, cuando - la carga es demasiado elevada - la temperatura de la batería no se encuentra en el rango de temperatura operativa permitido de entre -20 y +50°C - la batería de ion-litio se encuentra casi vacía (para su protección frente a una descarga intensa) ! no continúe pulsando el interruptor de encendido después de que se apague automáticamente la herramienta; se puede dañar la batería

- La luz LED E se enciende automáticamente cuando se activa el interruptor A

• Sujeción y manejo de la herramienta

! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris - mantenga las ranuras de ventilación F

descubiertas - no ejerza demasiada presión en la herramienta; deje que la herramienta haga su trabajo

CONSEJOS DE APLICACIÓN

• Utilice las brocas adecuadas

• Para taladrar en madera, metal y plástico con brocas sin sistema SDS, utilice un adaptador (no incluido de serie)

! limpiar y engrasar levemente el accesorio SDS+ antes de su montaje - tirar hacia atràs el casquillo de bloqueo C

introducir el adaptador en el portabrocas SDS+ girándolo y empujándolo hasta que encastre; el adaptador se bloquea automáticamente - tirar del adaptador para cerciorarse de que esté bloqueado - lleve el interruptor D

a la posición de taladro normal (acciónese únicamente con la herramienta apagada y el interruptor bloqueado)

• Al taladrar metales ferrosos - pretaladre antes un agujero pequeño

• Ponga atención al guardar su herramienta de que el motor esté apagado y las partes móviles se hayan detenido por completo BATERÍAS

• La batería proporcionada está parcialmente cargada (para garantizar la capacidad total de la batería cárguela completamente en el cargador antes de utilizar por primera vez la herramienta eléctrica)

• Utilice únicamente los siguientes cargadores y baterías con esta herramienta - Batería SKIL: BR1*31**** - Cargador SKIL: CR1*31****

• No utilice la batería si está deteriorada, es necesario cambiarla

• No desarme la batería

• No exponga la herramienta/batería a la lluvia

• Temperatura ambiente permitida (herramienta/cargador/ batería): - durante la carga 4...40°C - durante el servicio –20...+50°C - durante el almacenamiento –20...+50°C EXPLICACIÓN DE SÍMBOLOS DE HERRAMIENTA/ BATERÍA

Lea el manual de instrucciones antes de utilizarla

Las baterías estallarán si se tiran al fuego, por ningún motivo caliente las baterías

Guarde la herramienta/cargador/batería en un lugar donde la temperatura no exceda los 50°C

No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos USO

• Interruptor combinado on/o y control de velocidad A

- controla la velocidad acelerando de 0 hasta la máxima, apretando el gatillo acelerador

• Recargue de la batería ! lea las instrucciones y la advertencias de seguridad entregadas con el cargador

• Extracción/instalación de la batería

• Indicador del nivel de batería

- pulse el botón indicador de nivel de la batería H para mostrar el nivel actual de carga.

• Inversión de la dirección de giro

- si el inversor de giro no está adecuadamente colocado en la posición izquierda/derecha, el interruptor A no podrá ser activado ! sólo invierta la dirección de giro cuando la herramienta esté completamente parada

! limpiar y engrasar levemente el accesorio SDS+ antes de su montaje - tirar hacia atrás el casquillo de bloqueo C e introducir el accesorio en el portabrocas SDS+ girándolo y empujándolo hasta que encastre; el accesorio se bloquea automáticamente - tirar del accesorio para cerciorarse de que esté bloqueado - retirar el accesorio tirando hacia atrás el casquillo de bloqueo C ! el accesorio SDS+ deberá poder moverse libremente, lo que al funcionar en vacío resulta en28

• Taladrar de antemano un agujero para poder atornillar en/cerca o al lado de la madera para prevenir la rotura de ésta

• Taladrar sin virutas en madera

• Taladrado sin polvo en paredes

• Taladrado sin polvo en techos

• Taladrado en azulejos sin resbalar

• Si desea más información, visite www.skil.com MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga siempre limpia la herramienta (sobre todo las ranuras de ventilación F

! extraiga la batería de la herramienta antes de la limpieza

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, envíe a su distribuidor la herramienta sin desmontar junto con una prueba de su compra.

• Tenga presente que los daños debidos a sobrecargas o al manejo inadecuado del producto serán excluidos de la garantía (consulte a su distribuidor para saber las condiciones de garantía). AMBIENTE

• No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo

llamará su atención en caso de necesidad de tirarlas ! es prioritario disponer de terminales protectores de baterías para evitar un corto circuito RUIDOS / VIBRACIONES

• Realizando mediciones según EN 60745, el nivel de presión acústica de esta herramienta es 88,0 dB(A) y el nivel de potencia acústica es de 99,0 dB(A) (incertidumbre K = 3 dB), y la vibración ✱ (suma vectorial triaxial; incertidumbre K = 1,5 m/s²) ✱ al taladrar con martillo en hormigón 13,7 m/s²
