Tipo de producto	Autorradio
Marca	PANASONIC
Modelo	CQ-C5303U
Categoría	Autorradio
Dimensiones (L x A x P)	178 x 50 x 155 mm
Peso	1,6 kg
Alimentación	12 V CC (11 - 16 V), negativo a masa
Potencia de salida máxima	50 W x 4 canales
Fusible	15 A
Formatos de audio compatibles	CD, CD-R/RW, MP3, WMA
Radio	FM (87,9 - 107,9 MHz), AM
Panel frontal	Motorizado, inclinable (15/25/35°), extraíble
Calidad de sonido	6 modos preestablecidos (FLAT, ROCK, POP, VOCAL, JAZZ, CLUB) + SQ3 (3 bandas ajustables)

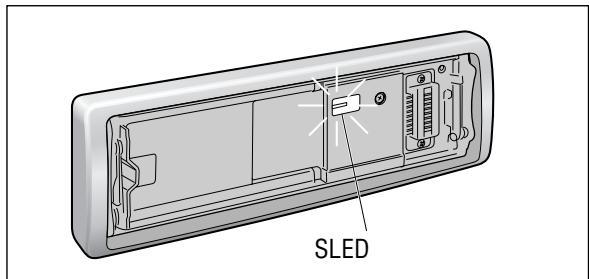

Función de seguridad	Panel frontal extraíble con indicador SLED y alarma de recordatorio
Control remoto	Incluido, pila CR2025 (duración ~6 meses)
Conectividad opcional	Cambiador de CD, iPod, XM/Sirius Radio Satelital, kit manos libres Bluetooth (mediante adaptadores)
Mantenimiento	Limpieza con un paño seco y suave; no usar disolventes
Temperatura de funcionamiento	No especificada, evitar calor excesivo y humedad
Reparabilidad	Confiar a personal calificado; no desmontar usted mismo

Preguntas frecuentes - CQ-C5303U PANASONIC

¿Cómo ajustar el reloj en el autorradio CQ-C5303U?

Encienda el aparato, presione [D] (DISP/CLOCK) durante más de 2 segundos. La hora parpadea: use [>] y [<] para ajustar las horas, presione [D] para pasar a los minutos, ajústelos de la misma manera, luego presione [D] para confirmar.

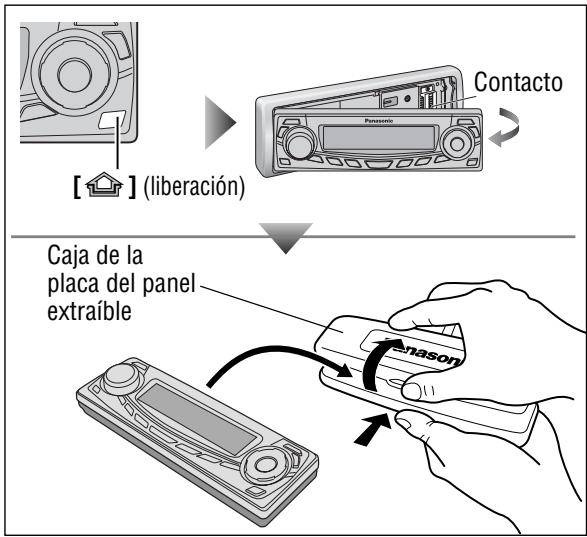

¿Cómo activar la función antirrobo (panel extraíble)?

La función de seguridad está activada por defecto. Para retirar el panel frontal, apague el aparato, presione [ ] (desbloqueo) y retire el panel. El indicador SLED parpadea entonces. Para volver a colocarlo, deslice el lado izquierdo en su lugar y presione el extremo derecho hasta que haga clic.

¿Qué tipos de discos puedo reproducir con este autorradio?

Este aparato reproduce CD de audio (CD-DA), CD-R, CD-RW y archivos MP3/WMA en CD-ROM. No se admiten discos de 8 cm ni formas irregulares. Para MP3/WMA, respete los formatos y tasas de bits recomendados.

¿Cómo presintonizar las estaciones de radio?

Seleccione una banda (FM1/2/3 o AM), luego presione y mantenga presionada una tecla de presintonía [1] a [6] hasta que la frecuencia parpadee. La estación queda memorizada. También puede usar la memorización automática (APM) presionando [BAND] durante más de 2 segundos.

¿Qué hacer si el aparato no enciende?

Primero verifique las conexiones del cable de alimentación (batería, alimentación y masa). Si el fusible está fundido, reemplácelo por un fusible de 15 A. Si el problema persiste, consulte a un distribuidor o centro de servicio autorizado.

¿Cómo limpiar el autorradio?

Use un paño seco y suave para limpiar el exterior. Nunca use bencina, diluyente u otros disolventes. Para los discos, limpie del centro hacia el borde con un paño suave.

¿Puedo conectar un iPod o un cambiador de CD?

Sí, mediante adaptadores opcionales: cable directo para iPod (CA-DC300U) o cable de conversión para cambiador de DVD/CD (CA-CC30U). Consulte la guía de actualización para más detalles.

¿Cómo ajustar la calidad de sonido (SQ)?

Presione [SQ] para seleccionar un modo (ROCK, POP, etc.). Para personalizar, presione [SQ] durante más de 2 segundos, luego ajuste las frecuencias bajas, medias y altas con [VOLUME] y [>]/[<]. Guarde presionando una tecla [2] a [6] durante más de 2 segundos.

El sonido salta durante la reproducción de un CD, ¿qué hacer?

Verifique si el disco está rayado o sucio. Límpielo con un paño suave. Si el problema persiste, asegúrese de que el aparato esté bien fijado e inclinado a menos de 30°. Si el salto continúa, pruebe con otro disco.

¿Cómo reemplazar la pila del control remoto?

Coloque el control remoto sobre una superficie plana, empuje el portapilas con un objeto puntiagudo en la ranura, retírelo, instale una pila CR2025 (lado + hacia arriba), luego vuelva a colocar el portapilas.

MANUAL DE USUARIO CQ-C5303U PANASONIC

Ave. 65 de Infantería, Km. 9.5, San Gabriel Industrial Park,

Carolina, Puerto Rico 00985

Teléfono [phone], Fax [phone]

CANADÁ

SERVICIO DE GARANTÍA

Información de seguridad

Lea las instrucciones de operación para la unidad y todos los componentes de su sistema de audio de automóvil cuidadosamente antes de usar el sistema. Contienen instrucciones acerca de cómo usar el sistema de una forma segura y efectiva. Panasonic no asume ninguna responsabilidad por problemas que resulten de fallas al observar las instrucciones dadas en este manual.

Esta ilustración es para alertarlo de la presencia de instrucciones de instalación e instrucciones de operación importantes. De no seguirse las instrucciones, podría resultar en lesiones personales severas o aun la muerte.

Este manual utiliza ilustraciones para encontrar cómo usar el producto seguramente y alertarlo de peligros potenciales que pudieran resultar de operaciones y conexiones inadecuadas. Los significados de las ilustraciones se explican a continuación. Es importante que comprenda completamente los significados de las imágenes para usar este manual y el sistema.

Esta ilustración es para alertarlo de la presencia de instrucciones de instalación e instrucciones de operación importantes. De no seguirse las instrucciones, podría resultar en lesiones personales o daños materiales.

Advertencia

Cuando utilice esta unidad, observe las advertencias siguientes.

El conductor no debe mirar la pantalla ni operar el sistema cuando está conduciendo.

Si el conductor mira la pantalla u opera el sistema, puede distraerse al no mirar hacia adelante del vehículo, lo que podría ser causa de accidentes. Pare siempre el vehículo en un lugar que sea seguro y emplee el freno de estacionamiento antes de mirar la pantalla o de operar el sistema.

• Utilice la fuente de alimentación adecuada.

Este producto está diseñado para la operación con un sistema de batería de 12 V de CC con puesta a tierra negativa. Nunca opere este producto con otros sistemas de batería, especialmente una planta de batería de 24 V de CC.

• Mantenga las pilas y la película aislante fuera del alcance de los niños.

Los niños podrían tragarse las pilas y la película aislante, por lo que deben mantenerse fuera de su alcance. Si un niño se traga una pila o la película aislante, llévelo inmediatamente al médico.

Proteja el mecanismo de plataforma.

No inserte material extra en la ranura de esta unidad.

No desarme ni modifique la unidad.

No desarme, modifique la unidad ni intente reparar el producto por sus propios medios. Si el producto necesita ser reparado, consulte con su concesionario o Centro de Servicio Panasonic autorizado.

No utilice la unidad cuando está descompuesta.

Si la unidad está descompuesta (sin alimentación, sin sonido) o en una condición anormal (tiene materias extrañas en su interior, está expuesta al agua, emite humo u olores), detenga su uso de inmediato y consulte con su concesionario.

La unidad de control remoto no debe ser tirada dentro del automóvil.

Si la unidad de control remoto está tirada en algún lugar, puede caerse al piso cuando se conduce, quedar debajo del pedal de freno y ocasionar un accidente de tráfico.

Haga reemplazar el fusible a un personal especializado.

Cuando se funda el fusible, elimine la causa y haga reemplazar el fusible por un fusible indicado para esta unidad por un personal técnico calificado. Un reemplazo incorrecto puede ocasionar humos, incendios y daños al producto.

Cuando instale, observe las advertencias siguientes.

• Desconecte el conductor del terminal (-) de la batería antes de la instalación. El cableado e instalación con el terminal de batería negativo (-) conectado puede ocasionar descargas eléctricas y lesiones debido a un cortocircuito. Algunos automóviles se equipan con un sistema de seguridad eléctrico que tiene procedimientos especiales de desconexión del terminal de batería. SI NO REALIZA EL PROCEDIMIENTO SIGUIENTE PUEDE LLEVAR A LA ACTIVACIÓN ACCIDENTAL DEL SISTEMA DE SEGURIDAD ELÉCTRICO, RESULTANDO EN DAÑOS AL VEHÍCULO Y LESIONES PERSONALES O AUN LA MUERTE.
• Nunca utilice componentes que se relacionen con la seguridad para la instalación, puesta a tierra y conexiones similares. No utilice componentes del vehículo que pongan en riesgo la seguridad (tanque de combustible, freno, suspensión, volante de dirección, pedales, bolsa de aire, etc.) para el cableado o fijación del producto o sus accesorios. La instalación del producto sobre la cubierta de la bolsa de aire o en una ubicación donde interfiera con la operación de la bolsa de aire se encuentra prohibida.
• Compruebe las tuberías, tanque de gasolina, cableado eléctrico y otros elementos antes de instalar el producto. Si necesita abrir un orificio en el chasis del vehículo para fijar o conectar con cables el producto, primero verifique en dónde se encuentran ubicados el mazo de cables, tanque de gasolina y cableado eléctrico. Luego abra el orificio desde el exterior si es posible. No instale el producto en una ubicación donde interfiera con su campo visual. No derive el cable de alimentación para suministrar energía a otros equipos.
• Después de la instalación y cableado, deben verificar la operación normal de los demás equipos eléctricos. El uso continuo en condiciones anormales puede ocasionar incendios, descargas eléctricas o un accidente de tráfico. En el caso de instalar en un automóvil equipado con bolsa de aire, confirme las advertencias y precauciones del fabricante del vehículo sobre la instalación. Asegúrese de que los cables conductores no interfieran con la conducción ni ingresen o salgan fuera del vehículo. Aísle todos los cables expuestos para evitar cortocircuitos.

Precaución

Cuando manipule esta unidad siga las precauciones siguientes.

Mantenga el volumen de sonido en un nivel apropiado.

Mantenga el nivel de volumen lo suficientemente bajo como para estar alerta de las condiciones de la ruta y tráfico mientras conduce.

No inserte ni se pille un dedo o la mano en la unidad.

Para evitar heridas, no ponga la mano ni los dedos en las partes móviles ni en la ranura del disco. Vigile especialmente a los niños.

Esta unidad está diseñada para usarse exclusivamente en automóviles. No opere la unidad durante un largo periodo con el motor apagado.

La operación del sistema de audio durante un largo periodo de tiempo con el motor apagado puede llegar a agotar la batería.

No exponga la unidad a la luz directa del sol ni a un calor excesivo.

De lo contrario se elevará la temperatura interior de la unidad, pudiendo ocasionar humos, incendios y daños a la unidad.

No utilice el producto en donde pueda quedar expuesto al agua, humedad o polvo.

La exposición de la unidad al agua, humedad o polvo puede ocasionar humos, incendios y otros daños a la unidad. Asegúrese especialmente de que la unidad no se moje cuando se lava el automóvil o en días lluviosos.

Cuando instale, siga las precauciones siguientes.

Solicite el cableado e instalación a un personal de servicio calificado.

La instalación de esta unidad requiere personas especializadas y experiencia. Para mayor seguridad, solicite la instalación a su concesionario. Panasonic no es responsable ante ningún problema que se origine por su propia instalación de la unidad.

Para instalar y cablear el producto, siga las instrucciones.

De no seguirse las instrucciones para instalar y cablear el producto, puede ocasionarse un accidente o incendios.

Tenga cuidado de no dañar los cables conductores.

Cuando cablee, tenga cuidado de no dañar los cables conductores. Evite que queden aprisionados en el chasis del vehículo, tornillos y partes móviles tales como los carriles del asiento. No raye, tire, doble ni tuerza los cables conductores. No los pase cerca de fuentes de calor ni coloque objetos pesados sobre ellos. Si los cables conductores deben pasar sobre bordes metálicos filosos, proteja los cables conductores envolviéndolos con cinta de vinilo o una protección similar.

• Utilice las partes y herramientas designadas para la instalación.

Para instalar el producto, utilice las partes y herramientas designadas o suministradas. El uso de partes diferentes a

aquellas suministradas o designadas puede resultar en daños internos a la unidad. Una instalación defectuosa puede ocasionar un accidente, una falla de funcionamiento o incendio.

No bloquee la ventilación de aire o la placa de enfriamiento de la unidad.

El bloqueo de estas partes ocasionará que el interior de la unidad se sobrecaliente y resultará en incendios u otros daños.

No instale el producto en donde quede expuesto a fuertes vibraciones o inestabilidad.

Evite las superficies muy inclinadas o curvas para la instalación. Si la instalación no es estable, la unidad puede caerse cuando conduzca y esto puede ocasionar un accidente o lesiones personales.

Ángulo de instalación

El producto debe ser instalado en una posición horizontal con la parte superior del extremo delantero en un ángulo conveniente, pero no mayor a 30°.

El usuario debe tener en mente que en algunas áreas pueda haber restricciones sobre cómo y dónde debe instalarse esta unidad. Para detalles adicionales consulte con su concesionario.

Póngase guantes durante la instalación para mayor seguridad. Asegúrese de haber completado las conexiones antes de la instalación. - Para evitar daños en la unidad, no conecte el conductor de alimentación hasta haber completado todas las conexiones. No conecte más de un altavoz a un mismo cable de altavoz. (con excepción de la conexión de un altavoz de agudos)

Cuando manipule la pila para la unidad de control remoto observe las precauciones siguientes.

• Utilice solamente la pila especificada (CR2025).
• Haga coincidir la polaridad de la pila con las marcas (+) y (-) en la caja de pila.
• Reemplace las pilas agotadas tan pronto como sea posible.
• Retire la pila desde la unidad de control remoto cuando no la use durante un largo periodo de tiempo.
• Aísle la pila (colocándola en una bolsa de plástico o cubriéndola con cinta de vinilo) antes de descartarla o almacenarla.
• Descarte la pila de acuerdo a las reglamentaciones locales.
• No desarme, recargue, caliente ni ponga en cortocircuito la pila. No tire una pila al fuego o al agua.

En caso de fuga en la pila

• Limpie quitando completamente el fluido de la pila de la caja de pila e inserte una pila nueva.
• Si alguna parte de su cuerpo o ropa llega a ponerse en contacto con el fluido de la pila, lave con abundante agua.
• Si el fluido de la pila llega a ponerse en contacto con sus ojos, lávese con abundante agua y consiga inmediata atención médica.

Precaución

ÉSTE ES UN PRODUCTO LÁSER DE LA CLASE I. LA UTILIZACIÓN DE CONTROLES, EL HACER AJUSTES O EL SEGUIR PROCEDIMIENTOS DISTINTOS DE LOS ESPECIFICADOS EN ESTE MANUAL PODRÍA CAUSAR UNA EXPOSICIÓN PELIGROSA A LA RADIACIÓN. NO ABRA LAS CUBIERTAS NI HAGA REPARACIONES USTED MISMO. SOLICITE LOS TRABAJOS DE SERVICIO AL PERSONAL CALIFICADO.

Lo siguiente se aplica solamente a los EE.UU.

Parte 15 de los Reglamentos FCC

Advertencia FCC:

Cualquier cambio o modificación sin autorización a este equipo puede anular la autoridad del usuario para operar este dispositivo.

Antes de leer estas instrucciones

Panasonic le da la bienvenida a nuestra familia en constante crecimiento de propietarios de productos electrónicos. Nuestro propósito es el de proporcionarle las ventajas de la electrónica de precisión y de la ingeniería mecánica, fabricación con componentes cuidadosamente seleccionados, y montados por personas que se sienten orgullosas de la reputación que su trabajo ha otorgado a nuestra empresa. Sabemos que este producto le proporcionará muchos años de entretenimiento y, después de que usted descubra la calidad, el valor y la fiabilidad que hemos incorporado, usted también se sentirá orgulloso de ser un miembro de nuestra familia.

Diferencia entre los 2 modelos

• Este manual de operación es para los 2 modelos: CQ-C5403U y CQ-C5303U. Todas las ilustraciones en este manual representan el modelo CQ-C5403U a menos que se especifique de otra manera. La tabla siguiente describe las diferencias entre los 2 modelos.

Modelos Caracteristicas	CQ-C5403U	CQ-C5303U
Tensión/impedancia de salute de preamplificador	4 V/60 Ω	2,5 V/200 Ω
Tensión/impedancia de salute del altovoz de subgraves	4 V/60 Ω	2,5 V/200 Ω

Características

Los diversos componentes opcionales permiten a los usuarios disponer de una amplia gama de posibilidades de mejora del sistema. La mejora del sistema proporciona un ambiente audiovisual relajado en el automóvil. Para más información al respecto, consulte la Guía de mejora del sistema, disponible por separado.

- Cambiador de discos CD

El adaptador opcional (Cable de conversión para el cambiador de discos DVD/CD: CA-CC30U) le permitirá conectar la unidad del cambiador de discos CD Panasonic opcional (CX-DP880).

• iPod®

El adaptador opcional (Cable de conexión directa para iPod: CA-DC300U) le permitirá conectar la serie iPod opcional.

Podrá conectar el receptor XM opcional (XMD1000) con el adaptador digital opcional. Para los detalles, consulte el manual de instrucciones del receptor XM.

- Radio de recepción vía satélite Sirius

Podrá conectar el receptor de radio de recepción vía satélite Sirius opcional (SIR-PAN1).

- Sistema telefónico de manos libres.

Podrá conectar el juego de manos libres Bluetooth opcional (CY-BT100U).

Nota:

• El modelo CY-BT100U está diseñado para recibir llamadas. No puede efectuar llamadas.
• Podrá conectar el módulo de expansión opcional (unidad de concentrador) (CY-EM100U). La conexión del módulo de expansión le permitirá conectar simultáneamente los dispositivos mencionados anteriormente así como otros dispositivos audiovisuales. Para más detalles, consulte el manual de instrucciones del módulo de expansión.

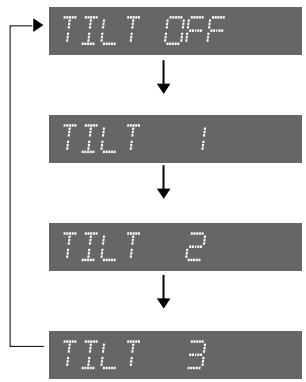

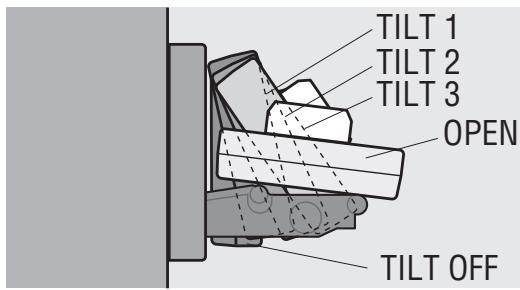

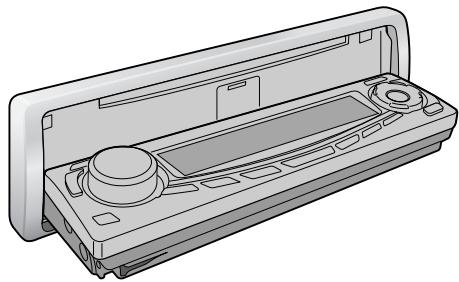

Con un solo toque, el panel frontal se desliza hacia abajo para ofrecerle acceso a la ranura del disco. La referencia de inclinación de tres etapas permite ajustar el ángulo de visión a 15, 25 o 35 grados para encontrar la óptima visibilidad de la pantalla.

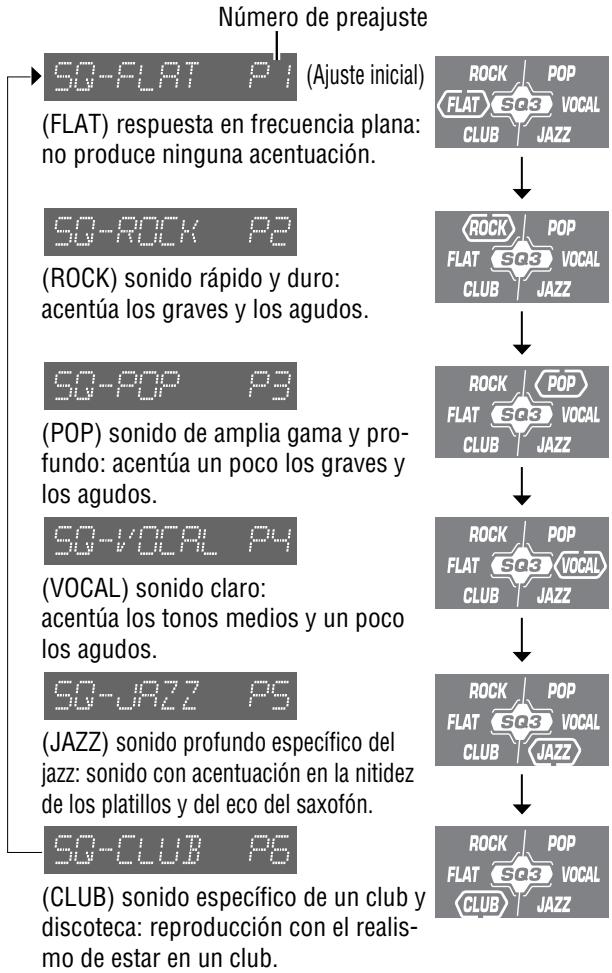

SQ (Calidad del sonido)

Dispondrá de 6 modelos de preajuste (FLAT, ROCK, POP, VOCAL, JAZZ, CLUB). Podrá personalizar sus ajustes para estos modelos (con excepción de FLAT) y memorizarlos para poderlos activar instantáneamente.

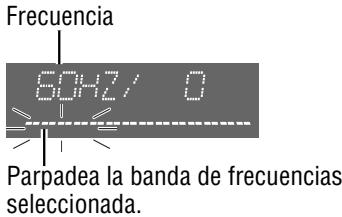

SQ3 (Calidad de sonido de 3 bandas)

La frecuencia central y el nivel pueden ajustarse en cada una de las 3 bandas. De este modo, usted podrá ajustar la calidad del sonido para cada género musical para adaptarlo a la acústica del interior de su vehículo y a sus preferencias personales. (⇒) Página 92

Común

Información de seguridad 74

Antes de leer estas instrucciones 76

Características 77

77

Accesorios 78

Control remoto 78

Preparativos 79

Control remoto - Aparato principal - Cancelación de la demostración - Ajuste del reloj

Generalidades 80

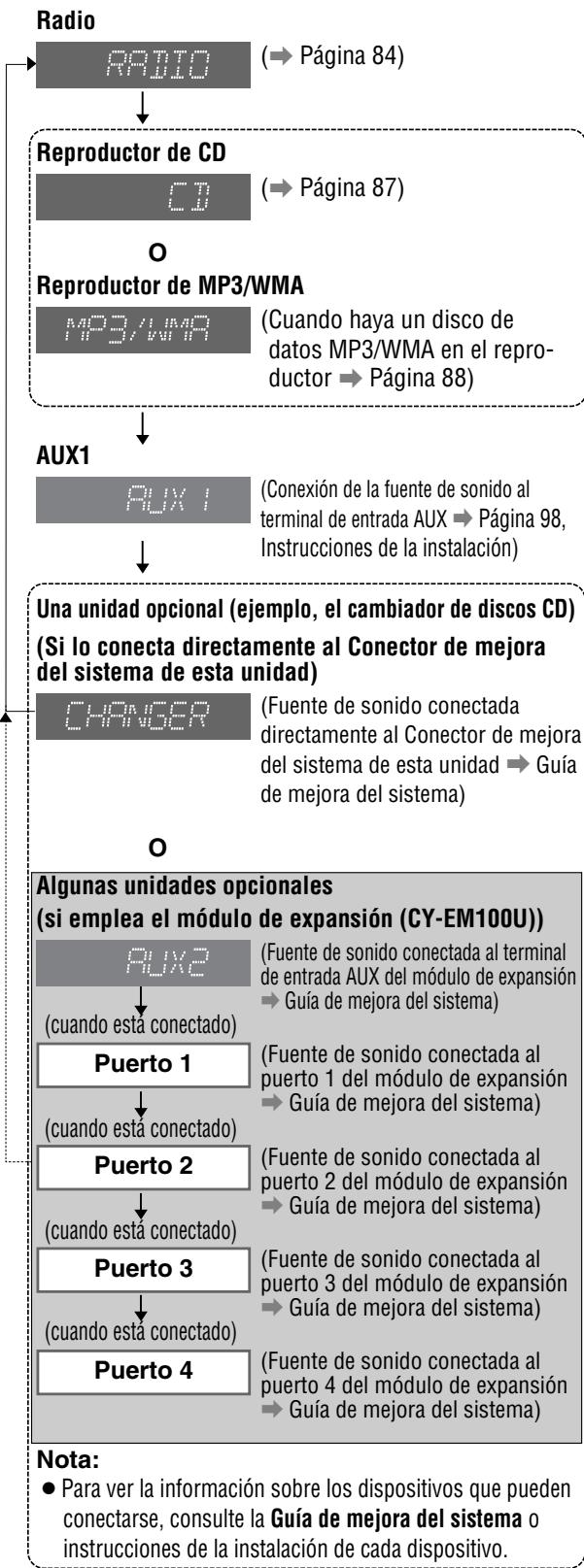

Cada fuente

Radio 84

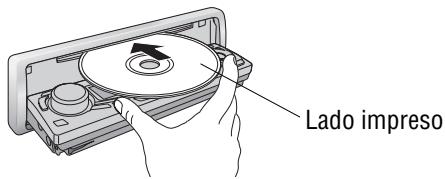

Antes de la reproducción de discos 86

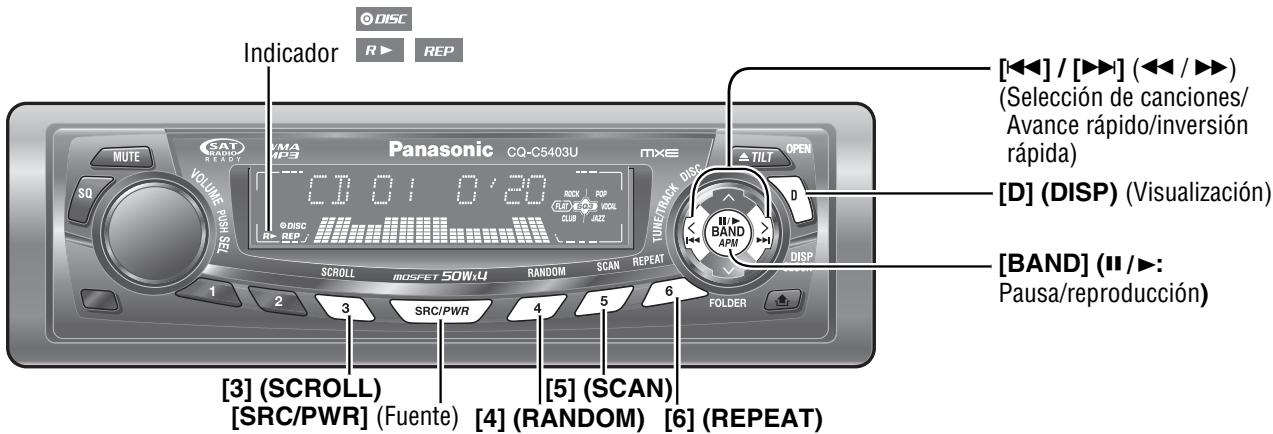

Reproductor de CD 87

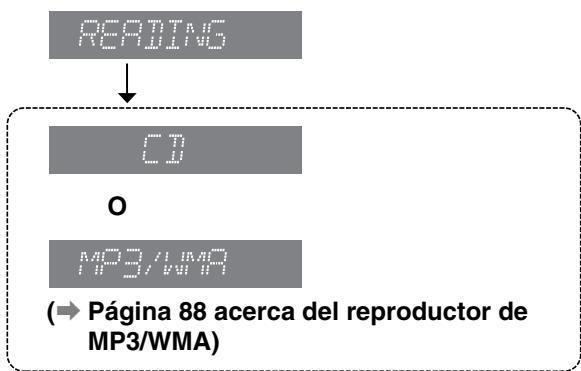

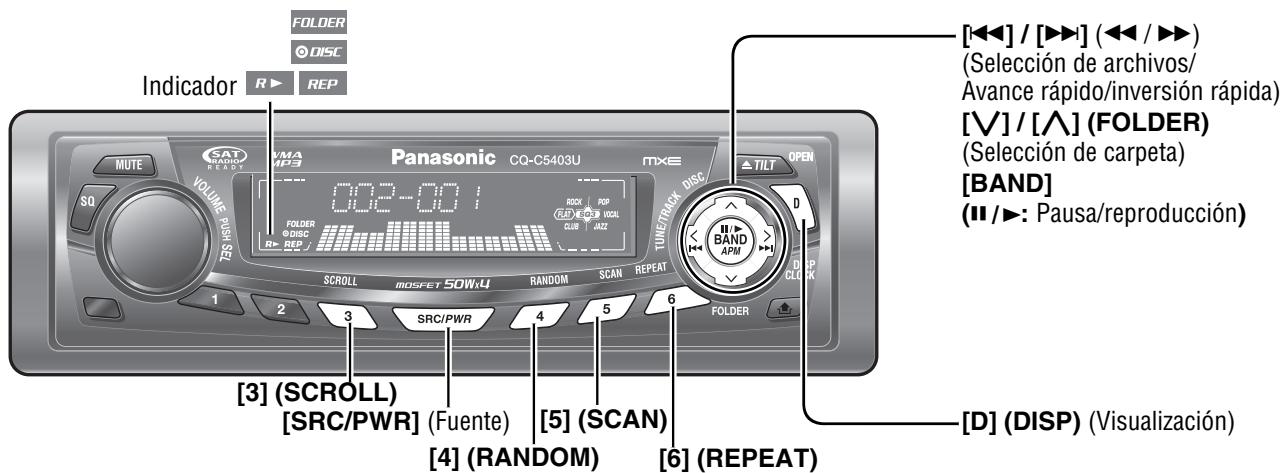

Reproductor de MP3/WMA 88

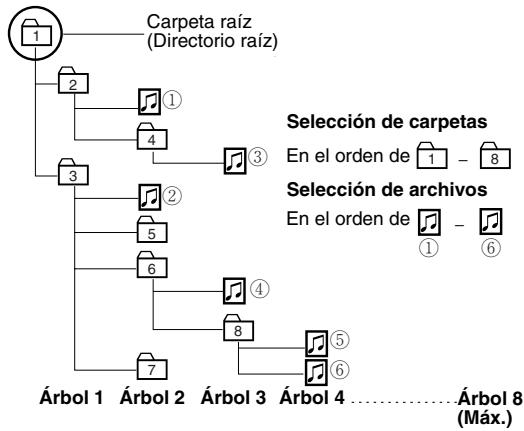

Observaciones sobre MP3/WMA 90

Como sea Neededo

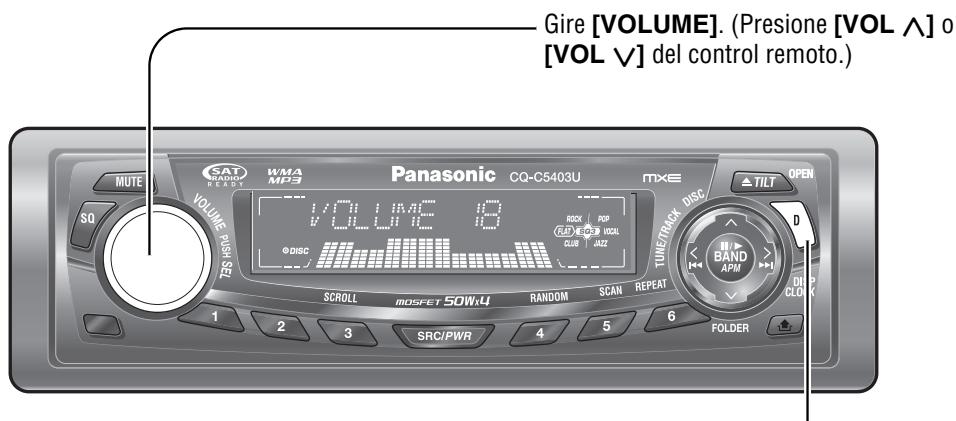

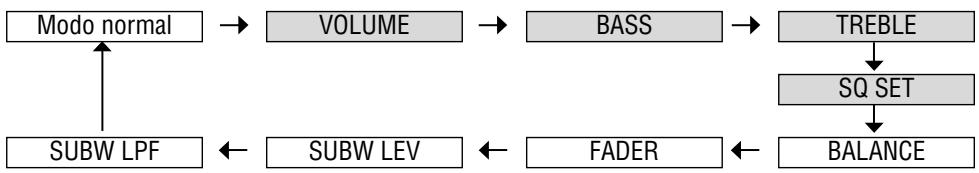

Ajuste de audio 92

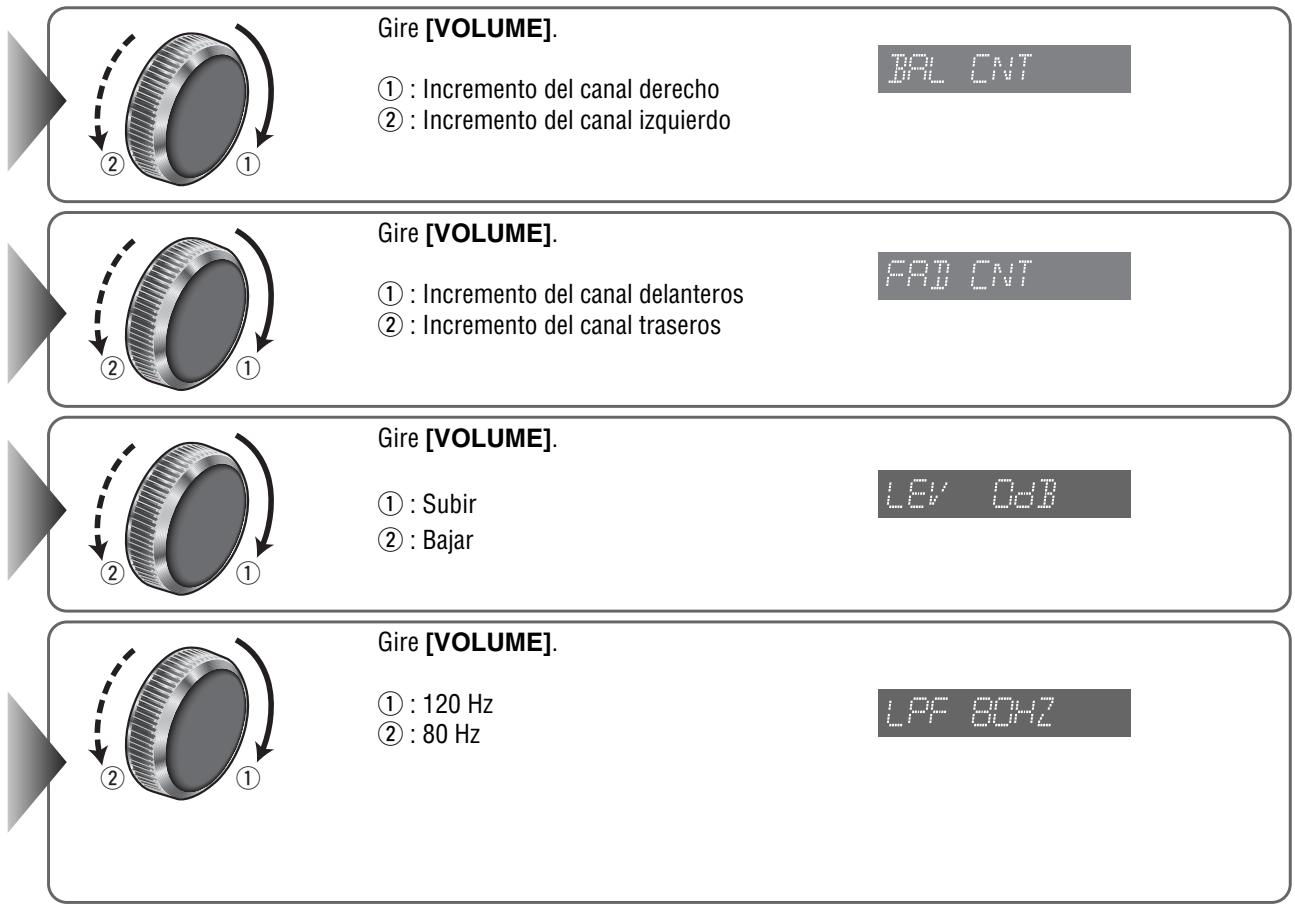

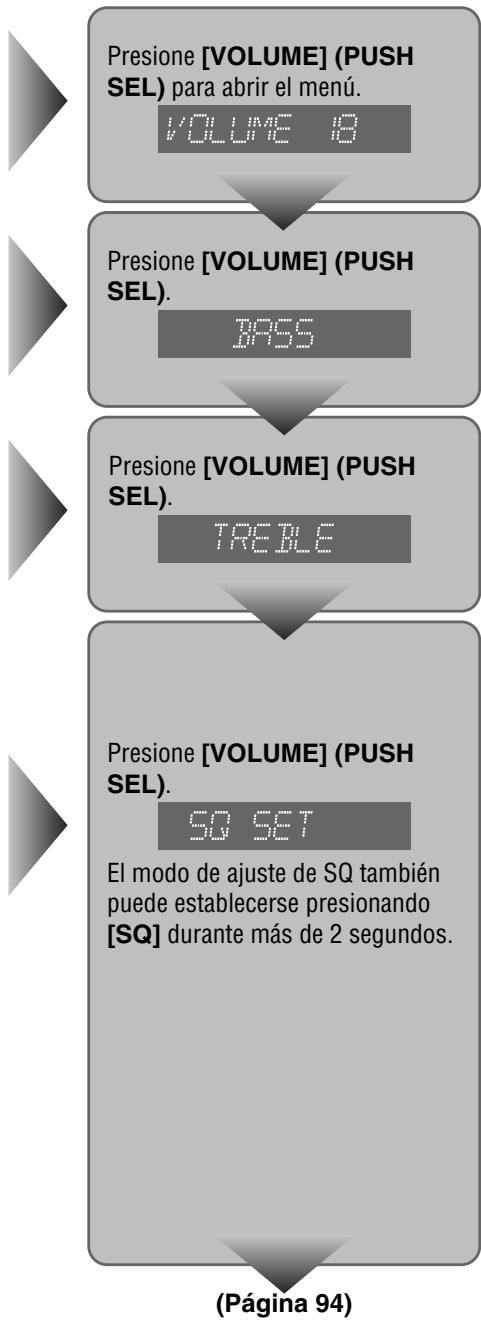

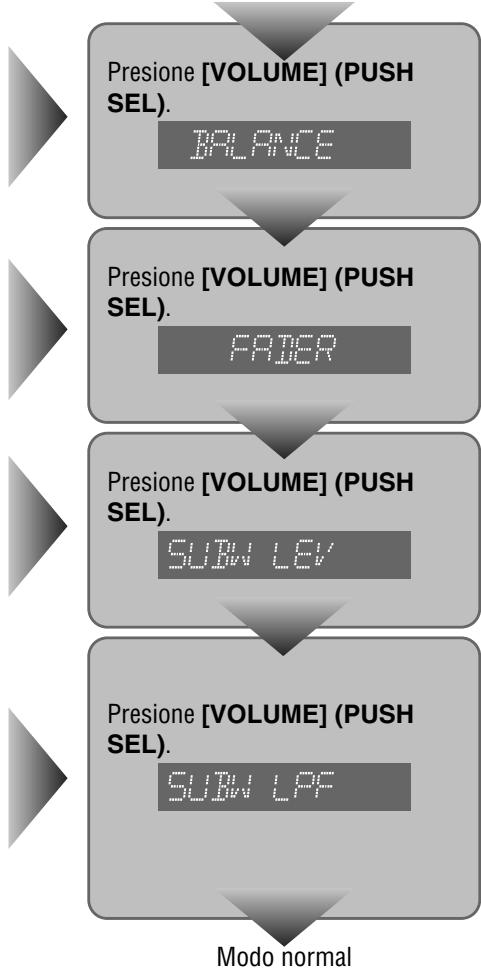

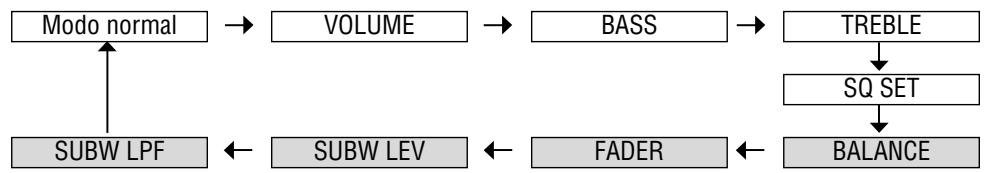

Volumen Graves/Agudos - Ajuste de SQ - Ajuste del balance izquierdo-derecho/delantero-trasero LEVEL del altavoz de subgraves - LPF (filtro de paso bajo) del altovoz de subgraves

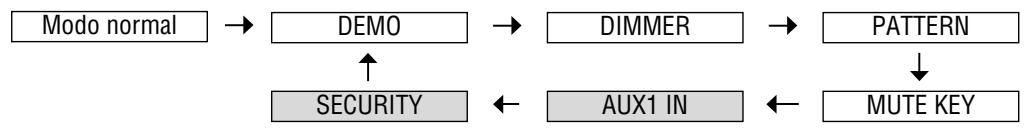

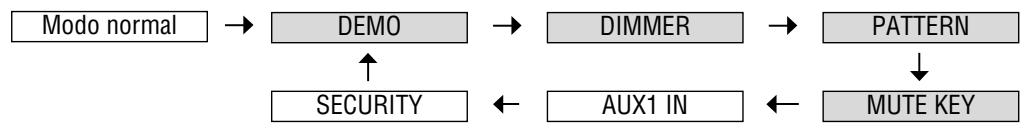

• Demostración

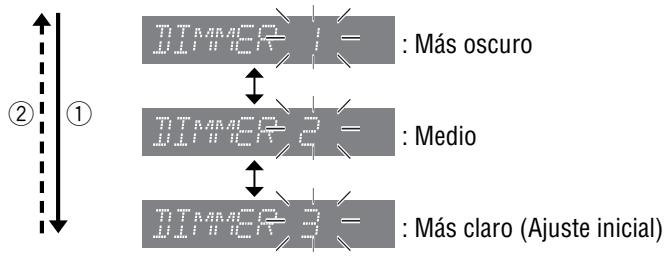

• Regulador de la intensidad luminosa (ajuste del brillo del visualizador)

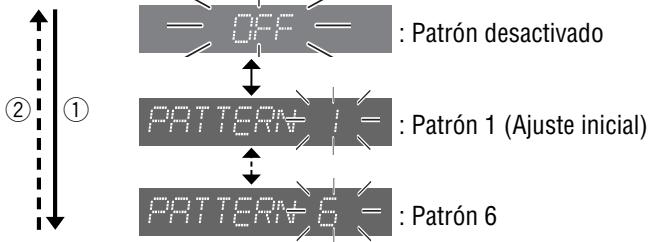

• Patrón de visualización del analizador de aspectro (PATTERN)
• Silencimiento/atenuación

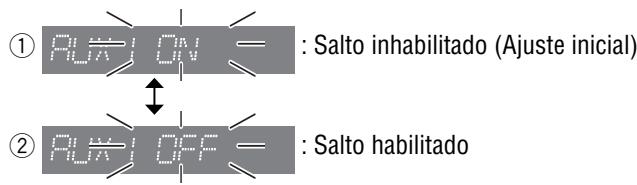

• Salto de AUX

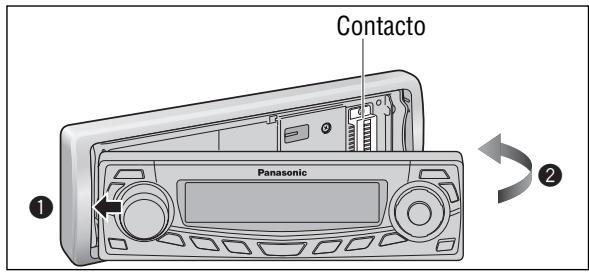

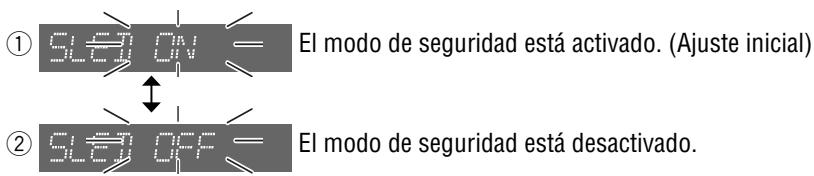

• Función de seguridad

Sistema antirrobo 100

Fusible 101

Mantenimiento 101

Notas acerca de los discos 101

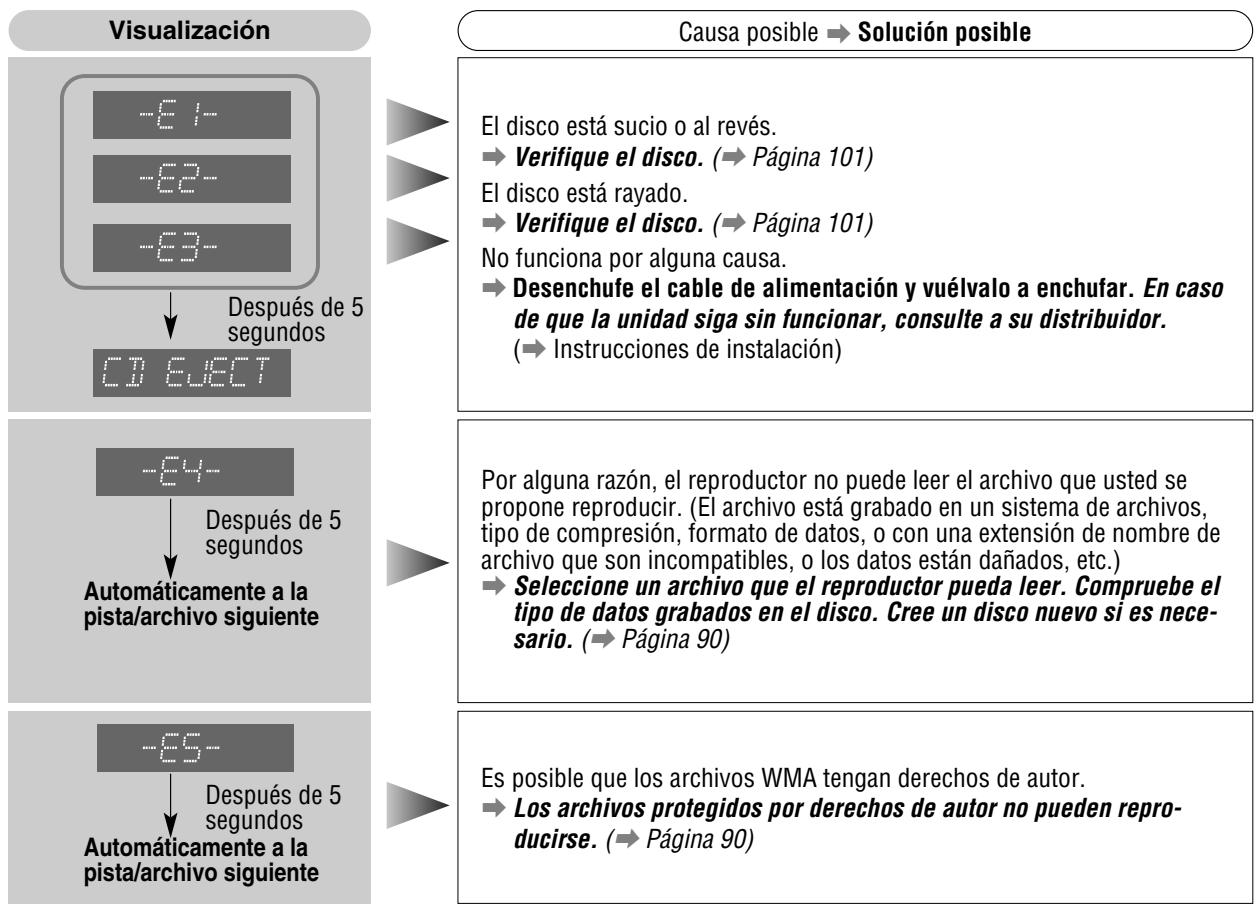

SolutiOn de problemas 102

Especificaciones 107

Nota:

• Consulte la Guía de mejora del sistema para ver la operación de los dispositivos opcionales tales como el MMI o el Cambiador de discos CD y del iPod.

Accesorios

Manual de Instrucciones (YEFM285752)	Guía de mejor delsystems (YEFM262692)	Instrucciones de instalación (YEFM294105)	Tarjeta de informatión del propietario	Caja de la plac del panel extraible (YEFA131839) Cant.: 1	Control remoto (incluye una pila) (EUR7641010) Cant.: 1
Juego de instructcciones Cant.: 1 juego

Placa de guarniccón (YEFC051014) Cant.: 1	Conector de alimentación (YGAJ021012) Cant.: 1	Collar de montaje (YEFX0217263) Cant.: 1	Placa de cancelación de bloqueo Cant.: 2	Perno de montaje Cant.: 1	Buje de goma Cant.: 1
			Juego de instalación (YEP0FZ5698)

Nota:

• Los nombres entre paréntesis de problemas del nombre de cada parte accesoria son los nombres de parte para el mantenimiento y el servicio técnico.
• Los accesorios y sus nombres de parte están sujetos a cambios sin previo aviso debido a mejoras del producto.
• El collar de montaje y la placa de guarnición están montados en la unidad principal al salir de fábrica.

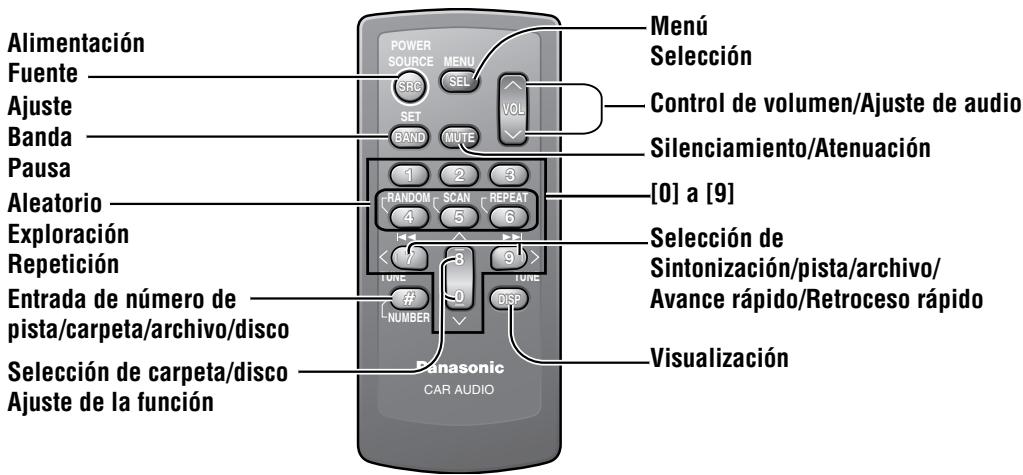

Control remoto

• Este manual de instrucciones explica las operaciones para emplearlas con los botones de la unidad principal. (Se excluyen las operaciones distintas.)

Control remoto

Preparativos para antes de empezar a utilizar

Extraiga con cuidado la película aislante delgada posterior del control remoto.

Reemplazo de pila

Extraiga el soporte de las pilas con el mando a distancia puesto sobre una superficie plana.

① Inserte una pila en la ranura, y empuje el soporte en la dirección de la flecha. ② Extraiga el soporte en la dirección de la flecha empleando un objeto duro puntiagudo.

2 Coloque una pila en el compartimento con el lado (+) arriba. 3 Vuelva a introducir el compartimento de la pila.

Objeto duro puntiagudo Lado posterior

Advertencia

• Mantenga las pilas alejadas de los niños para evitar el peligro de accidentes. Si un niño se traga una pila, llévelo inmediatamente al médico.

Precaución

• Extraiga y tire inmediatamente la pila gastada.
• No desmonte, caliente ni cortocircuite las pilas. No tire las pilas al fuego ni al agua.
• Respete las normas vigentes para tirar las pilas.
• El uso incorrecto de las pilas puede causar el sobrecalentamiento, explosión o ignición, resultando en heridas o incendios.

Nota:

• Informaciones sobre las pilas: Pila recomendada: Pila de litio Panasonic (CR2025) (Incluida en el control remoto) Vida útil de la pila: Aproximadamente 6 meses en utilización normal (a temperatura ambiental)

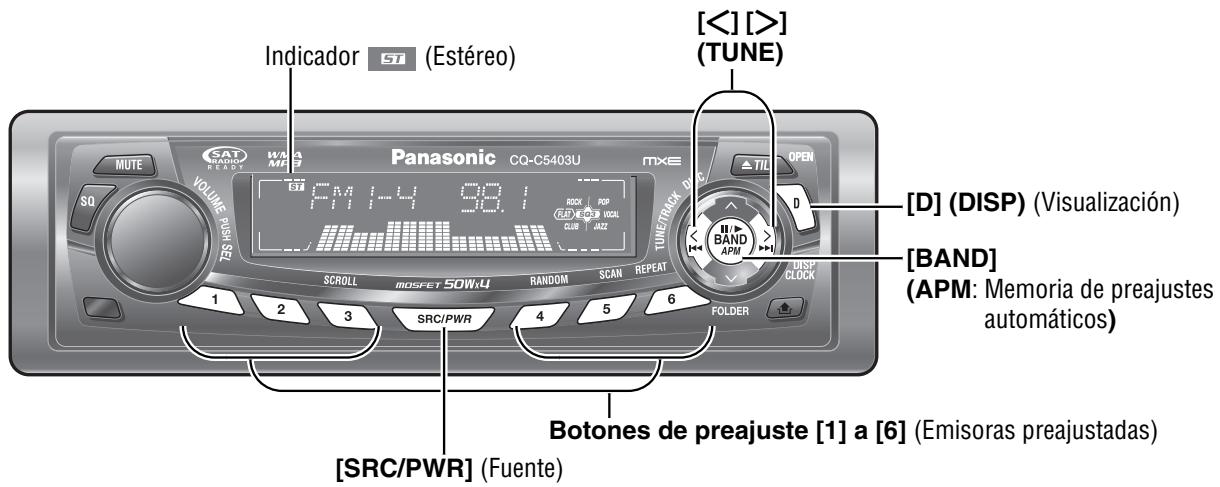

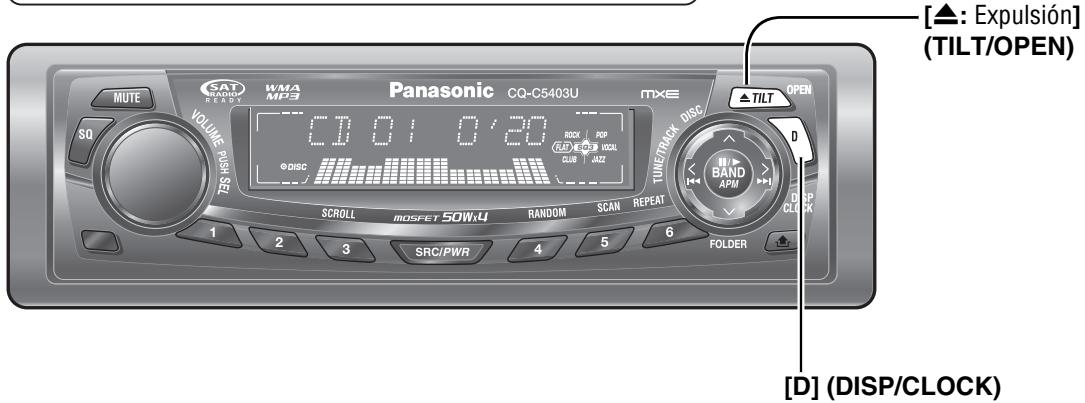

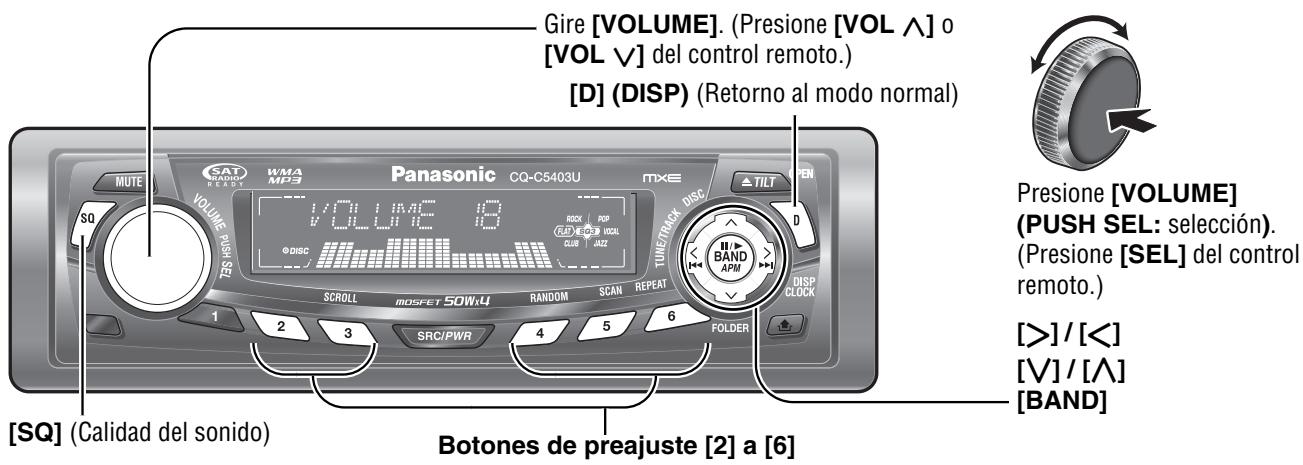

Aparato principal

Cancelación de la demostración

El mensaje de demostración aparece la primera vez que se utiliza.

① Ponga el interruptor de encendido del automóvil en la posición de accesorios (ACC) o de encendido (ON). Aparece la pantalla de demostración.

② Presione [SRC/PWR] para conectar la alimentación. ③ Presione y mantenga presionado [VOLUME] (PUSH SEL) durante más de 2 segundos para abrir el menú. ④ Presione [VOLUME] (PUSH SEL) para seleccionar el ajuste de demostración. (Se visualizará “DEMO”). ⑤ Gire [VOLUME] hacia la izquierda. (Presione [0] (v) del control remoto.)

Nota:

• Presione [D] (DISP) para retornar al modo normal.

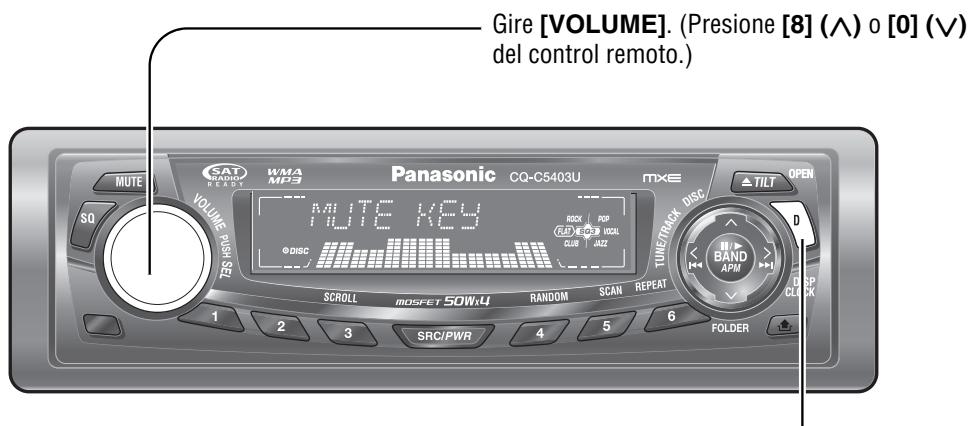

• Consulte la sección de "Ajuste de la función".

(→Página 96)

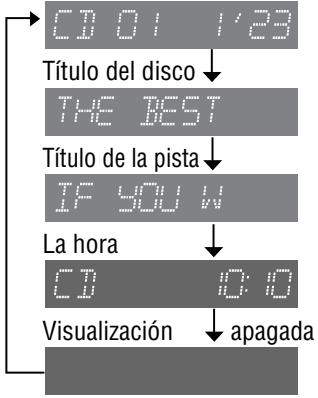

[D] (DISP/CLOCK)

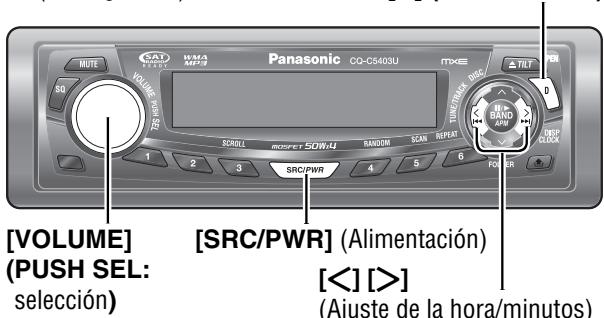

Ajuste del reloj

Se adopta el sistema de reloj de 12 horas.

① Presione [SRC/PWR] para conectar la alimentación. ② Presione [D] (DISP/CLOCK).

La hora

③ Presione y mantenga presionado [D] (DISP/CLOCK) durante más de 2 segundos.

Parpadean las horas

④ Ajuste las horas. [>]: Para adelantar las horas. [<]: Para atrasar las horas.

Hora introducida

⑤ Presione [D] (DISP/CLOCK).

Parpadean los minutos

⑥ Ajuste los minutos. [>]: Para adelantar los minutos. [<]: Para atrasar los minutos.

• Minutos introducidos

⑦ Presione [D] (DISP/CLOCK).

F

837

Completado

Nota:

• Antes de ajustar la hora del reloj se visualizará “ADJUST”.
• Presione y mantenga presionado [> o [ ] para que los números cambien rápidamente.

[MUTE] (Silenciamiento/atenuación) Visualización del modo de reproductor de CD (→ Página 87)

Alimentación

Ponga el interruptor de encendido del automóvil en la posición de accesorios (ACC) o de encendido (ON).

ON: Presione [SRC/PWR].

WELCOME

OFF: Presione y mantenga presionado [SRC/PWR] hasta que oiga un pitido (aprox. 1 segundo), y luego suéltelo.

Nota:

• Cuando el interruptor de encendido se ajusta a la posición ON, se inclina el panel para fijar sus posiciones anteriores.
• Si gira la llave a la posición de desconexión de accesorios (ACC OFF) cuando la función de seguridad está activada, aparecerá el mensaje de seguridad con una alarma de aviso. (Ajuste inicial: SLED ON) (→ Página 98 acerca del ajuste de la función de seguridad)

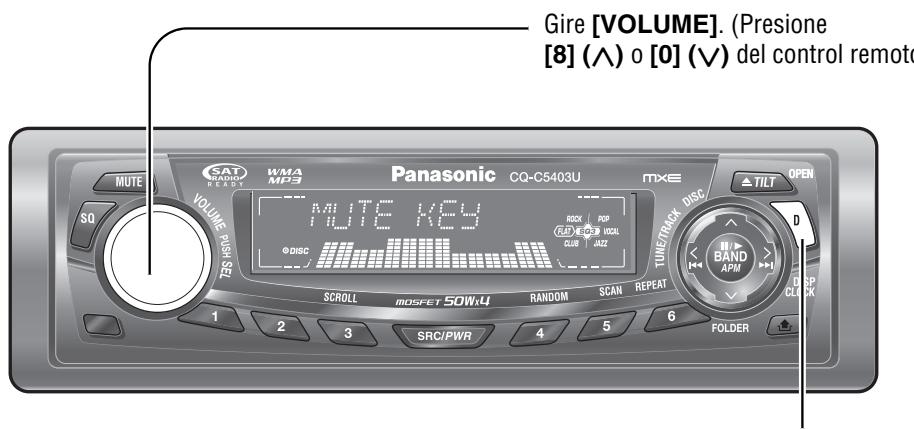

Volumen

VOLUME 18

Ajuste inicial: 18

Margen de ajuste: 0 a 40

Nota:

• El nivel de sonido para cada fuente se almacena en la memoria. (Para la radio, hay un volumen para AM y un volumen para todas las bandas de FM)

Silenciamiento/atenuación

Activación: Presione [MUTE].

Desactivado: Presione [MUTE] otra vez.

Podrá seleccionar el silenciamiento o la atenuación.

(→Página 96)

Fuente de sonido

Presione [SRC/PWR] para cambiar la fuente.

SQ (Calidad del sonido)

Dispondrá de 6 modelos de preajuste (FLAT, ROCK, POP, VOCAL, JAZZ, CLUB). Podrá personalizar sus ajustes para estos modelos (con excepción de SQ-FLAT) y memorizarlos para poder activarlos instantáneamente.

SQ3 (Calidad de sonido de 3 bandas)

La frecuencia central y el nivel pueden ajustarse en cada una de las 3 bandas. De este modo, usted podrá ajustar la calidad del sonido para cada género musical para adaptarlo a la acústica del interior de su vehículo y a sus preferencias personales. (→Página 92)

① Presione [SQ] para activar el modo de selección de SQ. ② Presione [SQ] para seleccionar el tipo de sonido de la forma siguiente:

Presione [D] (DISP) para retornar al modo normal.

Nota:

• Después de haber presionado [SQ] en la unidad principal, también puede seleccionar un tipo de sonido presionando los botones de preajuste [1] a [6].

Precaución

• No se pille los dedos ni la mano en el panel frontal.

Abra el panel frontal

Presione [A: Expulsión] (OPEN).

Nota:

• El panel frontal se cierra automáticamente después de sonar una alarma de aviso si no se efectúa ninguna operación durante unos 20 segundos.
• Cuando haya un disco insertado, el disco se expulsará cuando se intente abrir por completo el panel frontal. (Expulsión del disco → Página 86)

Cierre el panel frontal

Presione [△] (OPEN).

Ángulo del panel frontal (inclinación)

Presione y mantenga presionado [▲] (TILT) hasta que oiga un pitido (aproximadamente 1 segundo) por el altavoz, y luego suéltelo.

Ajuste el panel frontal en la posición en la que sea más fácil leer lo que aparece en el visualizador. Cada vez que se repite la operación anterior, cambia el ángulo del panel frontal en la secuencia indicada a continuación.

Nota:

Las posiciones especificadas en "Ángulo del panel frontal (inclinación)" quedan memorizadas incluso después de las operaciones siguientes.

Abrir/cerrar - ACC activado/desactivado

Visualización de la hora (con la alimentación desconectada)

Cuando la alimentación de la unidad está desconectada (OFF), presione [D] (DISP/CLOCK).

Cuando la alimentación está conectada (ON), consulte la descripción de cada fuente.

1 Modo de la radio

Presione [SRC/PWR] para seleccionar el modo de la radio.

Banda

Presione [BAND].

Cambio de visualización

Presione [D] (DISP) para cambiar la visualización de la forma.

Sintonización

[>]: Frecuencias más altas

[<]: Frecuencias más bajas

Presione y mantenga presionado [>] o [<]

durante más de 0,5 segundos, y luego suéltelo.

Se inicia la búsqueda.

Preajuste de emisoras

Puede almacenarse hasta 6 emisoras en cada una de las memorias de las bandas de FM1, FM2, FM3 y AM.

Nota:

Las emisoras nuevas se sobrescriben sobre las que están actualmente almacenadas después de realizar este procedimiento.

Advertencia

Con esta operación, las emisoras con buenas condiciones de recepción podrán almacenarse automáticamente en la memoria de preajustes.

① Seleccione una banda. (→ Página anterior) ② Presione y mantenga [BAND] (APM) durante más de 2 segundos.

En cada banda se preajustarán las 6 emisoras que tengan la señal más potente.

Una vez ajustadas, las emisoras preajustadas se exploran en secuencia durante 5 segundos cada una.

(Exploración)

Nota:

• Para detener la exploración, presione uno de los botones [1] a [6].

Memoria de preajuste manual

Con esta operación, las emisoras podrán almacenarse manualmente en la memoria de preajustes.

① Seleccione una banda y una frecuencia. (→ Página anterior) ② Presione y mantenga presionado uno de los botones de preajuste [1] a [6] hasta que la visualización parpadee una vez.

Número de preajuste

Sintonización de una emisora preajustada

① Selecciona una banda. (⇒ Página anterior) ② Presione uno de los botones de preajuste del [1] al [6].

Antes de la reproducción de discos

Precaución

• Los discos de 8 cm no pueden reproducirse en esta unidad, por lo que no deben insertarlos.
• No utilice discos con formas irregulares.
• No utilice discos que tengan pegatinas o etiquetas adheridas.
• Para evitar dañar el panel frontal, no lo empuje hacia abajo ni ponga objetos encima del mismo cuando esté abierto.
• No se pille los dedos ni la mano en el panel frontal.
• No inserte nunca ningún objeto extraño en la ranura del disco.

Discos disponibles

CD-R	CD-RW	CD-TEXT	CD-ROM
CD-DA	CD-DA	CD-DA	-
MP3/WMA	MP3/WMA	-	MP3/WMA

Nota:

• Consulte la sección sobre "Observaciones sobre MP3/WMA" (→ Página 90) y "Notas acerca de los discos" (→ Página 101).
• Cuando se inserte un disco, la alimentación se conectará automáticamente.
• Es posible que los discos que tengan datos CD-DA y datos MP3/WMA no se reproduzcan con normalidad.

Inserción del disco

① Pulse [▲] (OPEN).

Cuando haya un disco insertado (DISC esté encendido), el disco se expulsará cuando se abra completamente el panel frontal.

② Inserte un disco.

Nota:

• Es posible que tarde cierto tiempo en comenzar la reproducción.
• La reproducción se inicia automáticamente antes de haberse reconocido los datos del disco insertado.

Expulsión del disco

① Pulse [▲] (OPEN). El disco se expulsará cuando el panel frontal se haya abierto por completo. ② Saque el disco. ③ Pulse [▲] (OPEN) para cerrar el panel frontal.

Nota:

• El panel frontal se cierra automáticamente si no se efectúa ninguna operación durante unos 20 segundos.

Cuando hay un disco CD en el reproductor

Pulse [SRC/PWR] para seleccionar el modo de reproductor de CD y se inicia la reproducción.

Pista Tiempo de reproducción

Cambio de visualización

Pulse [D] (DISP).

Pista/Tiempo de reproducción

Nota:

• Cuando no hay información en el disco, se visualiza "NO TEXT".
• Presione [3] (SCROLL) para desplazar otro ciclo cuando se visualiza un título. Si el número de caracteres visualizados es de 8 o menos, los caracteres no se desplazarán.

Selección de canciones

[←]: Principio de la canción actual. Canción anterior. (Presiónelo dos veces.)

Avance rápido/inversión rápida

Presione y mantenga presionado. ▶▶ (▶▶): Avance rápido. [ ] (): Inversión rápida

Suéltelo para reanudar la reproducción.

Pausa (II / ▷)

Presione [BAND] (II / ▶).

Presione [BAND] (II / ▶) otra vez para cancelarlo.

Reproducción aleatoria

Todas las pistas disponibles se reproducen en secuencia aleatoria. Presione [4] (RANDOM).

Se enciende R

Presione [4] (RANDOM) otra vez para cancelarlo.

Reproducción por exploración

Se reproducen en secuencia los primeros 10 segundos de cada canción.

Presione [5] (SCAN).

Repetición de la reproducción REP

Se repite la canción actual.

Presione [6] (REPEAT).

Se enciende REP

Presione [6] (REPEAT) otra vez para cancelarlo.

Selección directa de pistas

(Sólo para el control remoto)

Ejemplo: Número de pista 10

① Presione [#].

② Presione [1] [0].

③ Presione [BAND] (SET).

Nota:

• Para suspender la selección directa, presione [DISP].
• La reproducción aleatoria, la repetición de la reproducción y la reproducción por exploración se cancelarán cuando se presione [].

Reproductor de MP3/WMA

Cuando hay un disco en el reproductor

Presione [SRC/PWR] para seleccionar el modo de reproducción de MP3/WMA y se inicia la reproducción.

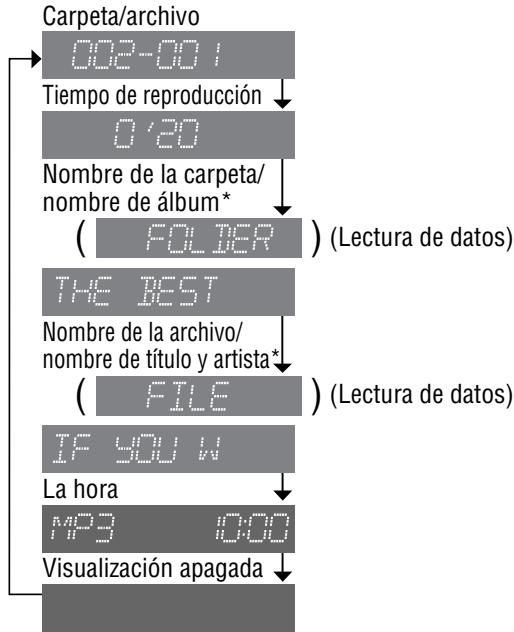

Cambio de visualización

Presione [D] (DISP).

Nota:

• Se visualiza "NO TEXT" cuando no hay un nombre de carpeta/archivo.
• Presione [3] (SCROLL) para desplazar otro ciclo cuando se visualiza un texto. Si el número de caracteres visualizados es de 8 o menos, los caracteres no se desplazarán.

*Ajuste de etiquetas ID3/WMA

Presione y mantenga presionado [3] (SCROLL) durante más de 2 segundos.

Cuando se visualiza el nombre de una carpeta:

TAG ON: Se visualiza el título del álbum.

TAG OFF: Se visualiza el nombre de la carpeta.

Cuando se visualiza el nombre de un archivo:

TAG ON: Se visualiza el nombre del título/artista.

TAG OFF: Se visualiza el nombre del archivo.

Selección de carpetas

Λ: Carpeta siguiente

V: Carpeta anterior

Selección de archivos

▶▶: Archivo siguiente [1]: Principio del archivo actual

Para el archivo anterior, presiónelo dos veces.

Avance rápido/inversión rápida

Presione y mantenga presionado. ▶▶ (▶▶): Avance rápido [←] (←): Inversión rápida. Suéltelo para reanudar la reproducción.

Pausa (II / ▷)

Presione [BAND] (II / ▶).

Presione [BAND] (II / ▶) otra vez para cancelarlo.

Reproducción aleatoria

Todos los archivos disponibles se reproducen en secuencia aleatoria.

Presione [4] (RANDOM).

Se enciende R.

Presione [4] (RANDOM) otra vez para cancelarlo.

Reproducción aleatoria de carpetas FOLDER R

Todos los archivos de la carpeta actual se reproducen en secuencia aleatoria.

Presione y mantenga presionado [4] (RANDOM) durante más de 2 segundos.

Se encienden FOLDER R.

Presione y mantenga presionado [4] (RANDOM) otra vez durante más de 2 segundos para cancelarlo.

Reproducción de exploración

Se reproducen los primeros 10 segundos de cada archivo en secuencia.

Presione [5] (SCAN).

Presione [5] (SCAN) otra vez para cancelarlo.

Reproducción por exploración de carpetas FOLDER

A partir de la carpeta suma, se reproducen en secuencia los primeros 10 segundos del primer archivo de cada carpeta.

Presione y mantenga presionado [5] (SCAN) durante más de 2 segundos.

Se enciende FOLDER.

Presione y mantenga presionado [5] (SCAN) otra vez durante más de 2 segundos para cancelarlo.

Repetición de la reproducción

Se repite el archivo actual.

Presione [6] (REPEAT).

Se enciende REP

Presione [6] (REPEAT) otra vez para cancelarlo.

Reproducción repetición de carpetas FOLDER REP

Se repite la carpeta actual.

Presione y mantenga presionado [6] (REPEAT) durante más de 2 segundos.

Se encienden FOLDER REP

Presione y mantenga presionado [6] (REPEAT) otra vez durante más de 2 segundos para cancelarlo.

Selección directa

(Sólo para el control remoto)

Selección directa de carpetas

Ejemplo: Número de carpeta 10 (⇒ Página 91)

① Presione [#] dos veces. ② Presione [1] [0]. ③ Presione [BAND] (SET).

Selección directa de archivos

Ejemplo: Número de archivo 10

① Presione [#]. ② Presione [1] [0]. ③ Presione [BAND] (SET).

Nota:

• Para suspender la selección directa, presione [DISP].
• Cuando se presiona [##] se cancelan la reproducción aleatoria, reproducción aleatoria de carpetas, exploración, exploración de carpetas, repetición y repetición de la reproducción de carpetas.

Observaciones sobre MP3/WMA

¿Qué es MP3/WMA?

MP3 (MPEG Audio Layer-3) y WMA (Windows Media™ Audio) son formatos de compresión de audio digital. El primero fue desarrollado por MPEG (Motion Picture Experts Group), y WMA fue desarrollado por Microsoft Corporation. Empleando estos formatos de compresión, es posible grabar el contenido de los 10 discos CD musicales en un solo disco CD (este número se refiere a los datos grabados en un disco CD-R o CD-RW de 650 MB a una velocidad en bits fija de 128 kbps y a una frecuencia de muestreo de 44,1 kHz).

Nota:

• Los programas informáticos para codificación de MP3/WMA y para descripción de discos CD no se suministran con esta unidad.

Puntos que deben recordar cuando cree archivos MP3/WMA

Comunes

• Se recomienda una velocidad de transferencia alta y una frecuencia de muestreo alta para obtener sonido de alta calidad.
• No se recomienda la sección de VBR (velocidad de transferencia variable) porque el tiempo de reproducción no se visualiza correctamente y es posible que salte el sonido.
• La calidad del sonido de reproducción cambia según las circunstancias de codificación. Para más detalles, consulte el manual de instrucciones de su software de codificación y del software de grabación.

MP3

• Se recomienda ajustar la velocidad de transferencia a "128 kbps o más" y "fija".

WMA

• Se recomienda ajustar la velocidad de transferencia a "64 kbps o más" y "fija".
• No ajuste la protección contra copias del archivo WMA que esta unidad podría afectar la reproducción.

Precaución

• No asigne nunca la extensión del nombre de archivo de ".mp3" ni ".wma" a un archivo que no tenga el formato MP3/WMA. No solo produciría ruido por los altavoces y daños en los mismos, sino que también podría causarle daños en los oídos.

Información del visualizador

Elementos visualizados

CD-TEXT

• Título del disco
• Título de la pista

MP3/WMA

• Nombre de la carpeta
• Nombre del archivo

MP3 (etiqueta ID3)

• Nombre del álbum
• Título y nombre del artista

WMA (etiqueta WMA)

• Nombre del álbum
• Título y nombre del artista

Caracteres que pueden visualizarse

• Longitud visualizable del nombre de archivo/nombre de carpeta: 64 caracteres como máximo (El número de caracteres que pueden visualizarse con nombres Unicode de archivo y de carpeta se reduce a la mitad.)
• Nombres de archivo y de carpetas de acuerdo con las normas de cada sistema de archivos. Para más detalles, consulte las instrucciones del software de grabación.
• Pueden visualizarse el juego de caracteres ASCII y los caracteres especiales de cada idioma.
• Pueden visualizarse algunos caracteres cirílicos de Unicode.

Juego de caracteres ASCII

"A" a la "Z", "a" a la "z", dígitos 0 al 9, y los símbolos siguientes:

(espacio)! " # [\ % \ amp; ^ ()* +, -, / :; lt; = gt; ? @ [] ^ - _ - |

Caracteres especiales

• Es posible que con ciertos programas de software con los que se han codificado archivos del formato MP3/WMA, no se visualice correctamente la información de los caracteres.
• Los caracteres y símbolos que no puedan visualizarse se convierten en un asterisco ( ).
• Se recomienda que la longitud del nombre de archivo sea de menos de 8 caracteres (excluyendo la extensión del archivo).

Grabación de archivos MP3/WMA en un disco CD

• Le recomendamos reducir al mínimo la producción de discos que contengan archivos CD-DA y archivos MP3/WMA.
• Si hay archivos con el formato CD-DA y archivos del formato MP3 o WMA en el mismo disco, es posible que las canciones no se reproduzcan en el orden deseado, o que algunas canciones no se reproduzcan en absoluto.
• Cuando almacene datos MP3 y datos WMA en el mismo disco, hágalo en carpetas distintas para cada tipo de datos.
• No grabe archivos que no sean archivos MP3/WMA ni carpetas innecesarias en el disco.
• El nombre de archivo MP3/WMA debe añadirse según las normas como se indica en las descripciones siguientes, y también deben cumplir las normas de cada sistema de archivos.
• La extensión del nombre de archivo ".mp3" o ".wma" debe asignarse a cada archivo dependiendo del formato del archivo.
• Es posible que encuentre problemas al reproducir archivos MP3/WMA o al visualizar la información de archivos MP3/WMA grabados con ciertos programas de software de entrega o grabadoras de CD. -Esta unidad no tiene función de lista de reproducción.
• Aunque las grabaciones de multisesión son compatibles, se recomienda el empleo de grabación de una sola vez (Disc-at-Once).

Sistemas de archivos compatibles

ISO 9660 Level 1/Level 2, Apple Extension para ISO 9660, Joliet, Romeo

Nota:

• Apple HFS, UDF 1,50, Mix CD, CD Extra no son compatibles.

Formatos de compresión (Recomendación: “Puntos que deben recordar cuando cree archivos MP3/WMA” en la página anterior)

Método de compresión	Velocuidade de transferencia	VBR	Frecuencia de muestro
MPEG 1 audio layer 3 (MP3)	32 k – 320 kbps	Sí	32, 44,1, 48 kHz
MPEG 2 audio layer 3 (MP3)	8 k – 160 kbps	Sí	16, 22,05, 24 kHz
Windows Media Audio Ver. 2, 7, 8, 9*	32 k – 192 kbps	Sí	32, 44,1, 48 kHz

• No es compatible con WMA 9 Professional/LossLess/Voice.

Orden de selección de carpetas/orden de reproducción de archivos

Número máximo de archivos/carpetas

• Número máximo de archivos/carpetas: 511 (archivos + carpetas)
• Número máximo de archivos en una carpeta: 255
• Profundidad máxima de los árboles: 8
• Número máximo de carpetas: 255 (incluyendo la carpeta raíz.)

Nota:

• Podrá acortar la duración entre la lectura de datos y la reproducción reduciendo la cantidad de archivos o carpetas, o la profundidad de la jerarquía. Esta unidad cuenta el número de carpetas tanto si tienen archivos MP3/WMA como si no los tienen.
• Si la carpeta seleccionada no contiene ningún archivo MP3/WMA, se reproducen los archivos MP3/WMA que están más cerca en el orden de reproducción.
• El orden de reproducción puede ser distinto de otros reproductores de MP3/WMA aunque se utilice el mismo disco.
• Aparece "ROOT" cuando se visualiza el nombre de la carpeta raíz.

Copyright

Las leyes de copyright prohíben copiar, distribuir y vender material con derechos de autor, como pueda ser música, sin el permiso del propietario de tales derechos, con excepción de servir solo para entretenimiento personal.

Sin garantía

La descripción de arriba cumple nuestras investigaciones hasta días de 2005. No hay garantía para la calidad de reproducción y visualización de MP3/WMA.

Volumen

Ajuste inicial: 18

Margen de ajuste: 0 a 40

Graves/Agudos

Podrá ajustar el sonido de los graves y de los agudos.

Ajuste inicial: BAS (graves) 0 dB

TRE (agudos) 0 dB

Margen de ajuste: -12 dB a +12 dB (en 2 dB)

Ajuste de SQ

Podrá ajustar las características del tipo de sonido actualmente seleccionado (SQ). (→ Página 81)

También podrá preajustar hasta 5 SQ de ajustes diferentes.

Margen ajustable de tono/SQ: -12 dB a +12 dB (en 2 dB)

SQ bajo/graves: ±12 dB (a 60 Hz, 80 Hz, 100 Hz, 200 Hz)

• El nivel del control de graves/agudos de cada frecuencia se fija a la frecuencia que se ha seleccionado para SQ.
• Para reponer un SQ ajustado al ajuste predeterminado

① Presione [SQ] y seleccione el SQ que desee reponer al ajuste predeterminado. (Sólo para la unidad principal) ② Presione y mantenga presionado [BAND] durante más de 2 segundos.

Nota:

• La secuencia y el contenido de los elementos de ajuste pueden depender de las condiciones de los dispositivos que deban conectarse. Para obtener más información al respecto, consulte la Guía del sistema o el manual de instrucciones de los dispositivos que deban conectarse.
• Para volver al modo normal, presione [D] (DISP).
• Si no se efectúa ninguna operación durante más de 5 segundos en el ajuste de audio (2 segundos en el ajuste del volumen, 10 segundos en el de SQ), el visualizador vuelve al modo normal.
• El volumen también puede ajustarse directamente con [VOLUME] de la unidad principal. (→ Página 80)
• Para la activación de un SQ preajustado, consulte la página 81.

Gire [VOLUME].

①: Subir ②: Bajar

VOLUME 18

Gire [VOLUME].

①: Subir ②: Bajar

BRS CDB

Gire [VOLUME].

①: Subir ②: Bajar

TRE CDB

Presione [>] o [<] para seleccionar una banda de frecuencias (bajas, medias, altas).

[>]: Banda de frecuencias más altas [<]: Banda de frecuencias más bajas. Gire [VOLUME] para seleccionar una frecuencia. ①: Frecuencia más alta ②: Frecuencia más baja

Nota:

• No podrá guardar ningún valor de preajuste de SQ en el botón [1].
• Ninguno de los ajustes de SQ cambiará los nombres de la pantalla de llamada tales como ROCK y JAZZ.

Presione [ ] o [ ] para ajustar el nivel.

3 Presione y mantenga presionado uno de los botones de preajuste del [2] a [6] durante más de 2 segundos.

• El SQ ajustado se preajusta en el número del botón selección, y se reanuda el retorno al modo normal.
• Cuando suspenda el ajuste de preajuste de SQ, cada nivel permanece en el más recientemente ajustado hasta que se efectúa otra operación de preajuste de SQ o se activa el preajuste de SQ.

Ajuste de audio (continuación)

Presione [VOLUME] (PUSH SEL: Selección). (Presione [SEL] del control remoto.) [D] (DISP) (Retorno al modo normal)

Ajuste del balance izquierdo-derecho/delantero-trasero

Podrá ajustar el nivel del sonido entre los altavoces derechos, izquierdos, delanteros y traseros.

Ajuste inicial: BAL (balance derecho-izquierdo) CNT (centro)

FAD (balance delantero-trasero) CNT (centro)

Margen de ajuste: 15 niveles cada uno y CNT (centro)

LEVEL del altavoz de subgraves

Podrá cambiar el nivel de volumen del altavoz de subgraves.

Ajuste inicial: 0

Margen de ajuste: MUTE (-∞), -6 dB a +6 dB (en 2 dB)

LPF (filtro de paso bajo) del altavoz de subgraves

Podrá seleccionar la frecuencia de límite superior del sonido del altavoz de subgraves.

Ajuste predeterminado: 80Hz

Margen de ajuste: 80 Hz, 120 Hz

Nota:

• La secuencia y el contenido de los elementos de ajuste pueden variar según las condiciones de los dispositivos que deban conectarse. Para obtener más información al respecto, consulte la Guía del sistema o el manual de instrucciones de los dispositivos que deban conectarse.
• Para volver al modo normal, presione [D] (DISP).
• Si no se efectúa ninguna operación durante más de 5 segundos en el ajuste de la función, el visualizador retorna al modo normal.
• Los ajustes del nivel del altavoz de subgraves y del filtro de paso bajo son eficaces cuando se ha conectado el altavoz de subgraves.

Ajuste de la función

[D] (DISP) (Retorno al modo normal)

Presione y mantenga presionado [VOLUME] (PUSH SEL: selección) durante más de 2 segundos. (Presione y mantenga presionado [SEL] (MENU) durante más de 2 segundos en el control remoto.)

Demostración

Podrá configurar el monitor para visualizar u ocultar la pantalla de demostración.

Ajuste inicial: ON (Activado)

Regulador de la intensidad luminosa (ajuste del brillo del visualizador)

Podrá ajustar el brillo del visualizador.

Ajuste inicial: DIMMER 3

Variedad: DIMMER 1-3

Patrón de visualización del analizador de espectro (PATTERN)

Ajuste inicial: Patrón 1

Variedad: 6 tipos, OFF (Desactivado)

Silenciamiento/atenuación

Podrá seleccionar el silenciamiento o la atenuación. (→ Página 80)

Ajuste inicial: MUTE

Presione y mantenga presionado [VOLUME] (PUSH SEL) durante más de 2 segundos para abrir el menú.

Presione [VOLUME] (PUSH SEL).

Presione [VOLUME] (PUSH SEL).

PATTERN

Presione [VOLUME] (PUSH SEL).

MUTE KEY

(Página 98)

Nota:

• La secuencia y el contenido de los elementos de ajuste pueden variar según las condiciones de los dispositivos que deban conectarse. Para obtener más información al respecto, consulte la Guía del usuario del sistema o el manual de instrucciones de los dispositivos que deban conectarse.
• Para volver al modo normal, presione [D] (DISP).
• Si no se efectúa ninguna operación durante más de 5 segundos en el ajuste de la dirección, el visualizador retorna al modo normal.

Gire [VOLUME].

① : ON (Activado) (Ajuste inicial) 1 ② IEM0-Off : OFF (Desactivado)

Nota:

• La operación de los botones de la unidad principal o del mando a distancia permite al usuario cancelar la pantalla de demostración durante 20 segundos y habilitar la operación seleccionada incluso con el modo de demostración activado.

Gire [VOLUME].

Gire [VOLUME].

Gire [VOLUME].

1 REDUCCIÓN de 10 pasos (Atenuación) ↑ ② KETTE : Sin sonido (Silenciamiento) (Ajuste inicial)

Ajuste de la función (continuación)

[D] (DISP) (Retorno al modo normal)

Presione y mantenga presionado [VOLUME] (PUSH SEL: selección) durante más de 2 segundos. (Presione y mantenga presionado [SEL] (MENU) durante más de 2 segundos en el control remoto.)

Salto de AUX

Si no se emplea AUX1, el modo AUX se salta cuando se selecciona la fuente.

Ajuste inicial: ON (Activado) (Salto inhabilitado)

Función de seguridad

Le permite activar la función antirrobo cuando sale del vehículo.

Ajuste inicial: ON (Activado)

Presione [VOLUME] (PUSH SEL).

AUX IN

Presione [VOLUME] (PUSH SEL).

SECURITY

(Página 96)

Nota:

• La secuencia y el contenido de los elementos de ajuste dependen de las condiciones de los dispositivos que deban conectarse. Para obtener más información al respecto, consulte la guía del sistema o el manual de instrucciones de los dispositivos que deban conectarse.
• Para volver al modo normal, presione [D] (DISP).
• Si no se efectúa ninguna operación durante más de 5 segundos en el ajuste de la función, el visualizador retorna al modo normal.

Gire [VOLUME].

Gire [VOLUME].

SLED (Diodo emisor de luz de seguridad) ON

Cuando se desconecta (OFF) el interruptor de encendido...

• Se visualizará el mensaje de seguridad.
• Se activa la alarma de extracción del panel frontal. (→ Página 100) Cuando se ha extraído el panel frontal...
• Parpadea el indicador de seguridad (SLED). (→ Página 100)

Sistema antirrobo

Este aparato está provisto de una placa del panel extraíble. Al extraer esta placa del panel, la radio queda totalmente inoperable. Parpadeará el indicador (SLED) de seguridad.

Extraiga el panel frontal

1 Desconecte la alimentación de la unidad.

2 Presione [ ] (liberación) para extraer el panel frontal. (Cuando se extrae el panel frontal, se desacopla produciendo un sonido seco de confirmación.) Ponga el panel frontal en la caja y lléveselo consigo cuando salga del automóvil.

Nota:

• Cerciórese sin falta que la alimentación de la unidad esté desconectada antes de extraer el panel frontal.
• No instale ni extraiga el panel frontal cuando se está moviendo.

Instale el panel frontal

1 Deslice el lado izquierdo del panel frontal a su posición. 2 Empuje el extremo derecho del panel frontal hasta oír un "sonido seco" de confirmación.

Indicador de seguridad (SLED)

SLED parpadea cuando se extrae el panel frontal de la unidad. Esta función se activa cuando la función de seguridad está activada (ON). (⇒ Página 98)

Alarma de extracción del panel frontal

Esta alarma suena para avisarle que no se olvide de extraer el panel frontal antes de partir del automóvil.

Esta función se activa cuando la función de seguridad está activada (ON). (⇒ Página 98)

Precaución

- Esta placa del panel no es impermeable. No la exponga al agua ni a humedad excesiva. - No extraiga la placa del panel cuando conduzca el vehículo. - No ponga la placa del panel sobre el tablero de instrumentos ni en lugares cercanos en los que la temperatura sube en gran medida. - No toque los contactos del panel frontal ni de la unidad principal, porque podría ocasionar mal contacto eléctrico. - Si se adhiere suciedad u otras materias extrañas en los contactos, límpielos con un paño limpio y seco. - Para evitar dañar el panel frontal, no lo empuje hacia abajo ni ponga objetos encima del mismo cuando esté abierto. - El panel frontal se cerrará automáticamente unos 5 segundos después de presionar (soltar) mientras el panel frontal está inclinado o abierto, por lo que debe tener cuidado para no pillarse los dedos al cerrarse el panel frontal.

Si se quema el fusible, consulte a su distribuidor, o al centro de servicios autorizado Panasonic más cercano.

Advertencia

• Emplee fusibles del mismo amperaje especificado (15 A). El empleo de sustitutos distintos o de fusibles de mayores amperajes, o la conexión directa del aparato sin fusible, puede ser causa de incendio o de daños en el aparato. Si se quema el fusible de reemplazo, solicite el servicio al centro de servicio técnico Panasonic autorizado que le quede más cercano.

Mantenimiento

Esta unidad está diseñada y fabricada para asegurar el mínimo mantenimiento. Emplee un paño seco y suave para la limpieza rutinaria del exterior. No emplee nunca bencina, disolvente, ni otros solventes.

Notas acerca de los discos

Notas sobre los discos CD/tipos de CD (CD-R, CD-RW, CD-ROM)

Si usa discos CD de venta comercial, deben tener una de estas etiquetas que se muestran a la derecha.

Algunos discos CD protegidos contra copia no pueden reproducirse.

Cómo agarrar los discos

• No toque la parte inferior del disco. No haga rayaduras en el disco. No combe el disco.
• Cuando no lo utilice, guarde el disco en su caja.

No emplee discos con formas irregulares.

No deje los discos en los lugares indicados:

• Bajo la luz directa del sol
• Cerca de aparatos de calefacción
• Lugares polvorientos, sucios o húmedos
• Sobre los asientos o sobre el tablero de instrumentos

Limpieza de los discos

Emplee un paño seco y suave para frotar desde el centro del disco hacia afuera.

No adhiera ninguna pegatina ni etiqueta a los discos.

No escriba en la etiqueta del disco con un bolígrafo ni con lápices de punta dura.

Lado impreso. Etiquetas creadas con una impresora

Discos con formas irregulares

Notas sobre los discos CD-R/RW

• Es posible que se encuentre con algún problema al reproducir algunos discos CD-R/RW grabados en grabadoras de CD (unidad de CD-R/RW), ya sea debido a sus características de grabación o a la suciedad, huellas dactilares, rayaduras, etc. en la superficie del disco.
• Los discos CD-R/RW son menos resistentes a altas temperaturas y alta humedad que los discos CD musicales normales. Si los deja bajo el vehículo durante mucho tiempo seguido pueden dañarse y ser imposible su reproducción.
• Es posible que el aparato no pueda reproducir con éxito un disco CD-R/RW creado mediante la combinación de software de grabación, una grabadora de CD (unidad de CD-R/RW) y un CD si no son compatibles entre sí.
• Este reproductor no puede reproducir discos CD-R/RW si la sesión no se ha cerrado.
• Este reproductor no puede reproducir discos CD-R/RW que contengan datos que no sean CD-DA o MP3/WMA.
• Asegúrese de observar las instrucciones de los discos CD-R/RW para su manipulación.

Solución de problemas

Si cree que hay algo que no funciona bien

Efectúe las comprobaciones y los pasos descritos en las tablas siguientes.

Si las sugerencias descritas no resuelven el problema, le recomendamos llevar la unidad al centro de servicio técnico de Panasonic autorizado que le quede más cerca. El servicio técnico del producto sólo debe realizarlo personal calificado. Solicite la revisión y la reparación a profesionales.

Panasonic no se hace responsable de los accidentes que puedan ocurrir debido a la negligencia por la falta de verificación o por reparación por parte suya.

No tome nunca medidas, especialmente las que no están indicadas en cursiva en "Soluciones posibles", que se describen abajo, porque son demasiado peligrosas para que las realicen los mismos usuarios.

Advertencia

• No emplee la unidad en un estado anormal, por ejemplo, sin sonido, con humo, u olor raro, porque podría producirse fuego o descargas eléctricas. Deje de utilizarla inmediatamente y consulte a su distribuidor.
• No intente nunca reparar la unidad usted mismo porque es peligroso.

Común

Problema	Causa posible → Soluciones posible
Unidad sin alimentación	El cable de alimentación (bateria, alimentación y tierra) está conectado de forma errónea. → Compruebe las conexiones.
	Fusible quemado. → Elimine la Cause de la fundación del fusible y reemplace por un fusible nuevo. Consulte con su concesionario.
No hay generación de sonido.	MUTE está ajustado a ON. → Ajuste MUTE a OFF.
	El cableado de las lineas de altovo no está correcto, o hay un contacto que está interrupido o deficiente. → Compruebe el cableado de acordo con el diagrama del cableado. (Instrucciones de instalación)
Ruido	Hay un generator de ondas electromagnéticas tal como un teléfono cellular cerca de launidad o sus lineas electricas. → Mantenga el generator de ondas electromagnéticas tal como un teléfono cellular alejado de launidad y del cableado de launidad. En caso de que el ruido no pueda eliminarse bajo al arnés del cableado del automóvil, consulte con su concesionario.
	El contacto del conductor de puesta a tierra es pobre. → Asegúrese de que el conductor de puesta a tierra está conectado segura-mente a una parte sin pintar del chasis.
El ruido se produce en pasos con las revoluciones del motor.	El ruido del alternador viene desde el automóvil. → Cambie la posición del cableado del conductor de puesta a tierra. → Monte un FILTER de ruido sobre la fuente de alimentación.
Algunas operaciones no peuvent executarse.	Algunos operaciones no peuvent executarse en losodos particulares tales como el modo de menu. → Lea las instrucciones de operation cuidadosamente y cancele el modo. En caso de que launidad se incluye todaswaya descompuesta, consulte con el concesionario.

Común (continúa)

Problema	Causa posible ⇒ Soluciones posible
No hay sonido desdelos altavoces	El ajuste del balance Derecho-izquierdo/delantero-trasero no es apropiado. ⇒ Reajuste el balance izquierdo-derecho/delantero-trasero.
	Hay una ruptura, un cortocircuito, contacto pobre o cableado erróneo en relacion al cableado del altavoz. ⇒ Compruebe el cableado del altavoz.
Los canales del altavozestán invertidos entre eldecrecho e izquierdo.	El cableado del altavoz no está claro entre el derecho e izquierdo. ⇒ Realice el cableado del altavoz de acuerdo con el diagrama del cableado.
El camino de sonido noes claro en el modoestéreo. El sonido centrall no pueda fjarse.	Los terminales positivo y negativo en los canales Derecho e izquierdo de los altavoces está conectados de forma invertida. ⇒ Realice el cableado del altavoz de acuerdo con el diagrama del cableado.
No hay sonido desdelos altavoces	Se haactivado el dispositivo de seguidad. ⇒ Consulte a su distribuidor o al centro de service Panasonic máscerrano.

Radio

Problema	Causa posible → Soluciones posible
Recepción;pobre o ruido	La instalación de antenna o cableado del cable de antenna está con fallas. → Compruebe si la posición de montaje de antenna y su cableado está correctos. Además, compruebe para ver si la puesta a tierra de la antenna está connectada segurarmente al chassis.
	No se suministra alimentación al amplificador de antenna (cuando utilizes una antenna de pellicula, etc.). → Compruebe el cableado del conductor de batería de antenna.
El número de emisoras preajustadas es menor de 6.	El número de emisoras que pueda recibirse es menor de 6. → Vaya a una area en donde el número de las emisoras que pueda recibirse sea的最大, einta el preajuste.
Las emisoras preajustadas noSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOseoSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEQEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEQEQSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOCEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOseJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOSEJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOseJOSEJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOseJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOseJOseJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOSEJOseJOseJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOSEJOSEJOseJOSEJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOseJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSEJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJosJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJ OSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJDSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJvosJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJOSJosing

Solución de problemas (continuación)

CD

Problema	Causa posible ⇒ Solución posible
No hay reproducción o el disco es expulsion	El disco está colocado al revés. → Inserte el disco correctamente.
	Hay una falla o materiales extrañas en el disco. → Retire la materia extraña, o utilise un disco sin fallas.
El sonido salta o tiene ruidos	Hay una falla o materiales extrañas en el disco. → Retire la materia extraña, o utilise un disco sin fallas.
El sonido salta debido a la vibración	Launidad no está suficientemente asegurada. → Asegure launidad a la caja de la consola.
	Launidad está inclinada en más de 30° en la directionación de parte delantera a extremo. → Haga que el ángulo sea de 30° o menos.
El disco no pueda expulsionarse	Hay algo, como pueda ser una etiqueta despegada, que obstruye la calidad del disco. → Mantenga presionado el botón [▲] (OPEN) durante 2 o más segundos cuando el panel frontal está abierto (expulsión forzada del disco). En caso de que la expulsion forzada del disco no funciona, consulte al distribuidor.
	El microcontrolador en laiedad opera anormalmente debio a ruidos uothers factores. → Desenchufe el cable de alimentación y vuélvalo a enchufar. En caso de que laiedad siga sin funciona, consulte a su distribuidor.

MP3/WMA

Problema	Causa posible ⇒ Soluciones posible
No hay reproducción o el disco es expulsion	El disco tiene datos con formatting que no pueda reproducir. → Refiérase a la descripción acerca de MP3/WMA para los datos de sonido que pueda reproducir, excepto CD-DA (eskaar, CD musical).
Los CD-R/RW que se;puden reproducir enotROS dispositivos no;puden reproducirsecon esta unidad.	La capacité de reproducción de algunos CD-R/RW puede depender en la combinación de medio de grabación, software de grabación y grabadora usada aun si"These CD-R/RW se;puden reproducir enotROS dispositivos tales como un PC. → Haga los CD-R/RW en combinación diferente de medios de grabación, software de grabación y grabadora afterwards de referirse a la descripción acerca del MP3/WMA.
El sonido salute o tiene ruidos	Hay una falla o materia extraña sobre el disco. → Retire la materia extraña, o utilise un disco sin fallas. Para el formato MP3/WMA refiérase a la descripción acerca del MP3/WMA.
	La reproducción de ARCHIVOS con VBR (velocidad en bits variable) pueda causar ciertos saltos del sonido. → Reproduzca ARCHIVOS que no Sean VBR.

Nota:

• Consulte las "Observaciones sobre MP3/WMA". (→ Página 90)

Control remoto

Problema	Causa posible ⇒ Solución posible
No hay respondera a la presión de los botones	La pila está insertada al revés. Se ha insertado una pila incorrecta. →Inserte una pila correcta en la direccion correcta.
	La pila está gastada. →Reemplace la pila por otra%.
	La direccion en la que orienta el control remoto es errónea. →Oriente el control remoto al sensor de la unidad y presione los botones.
	El sensor está expuesto a la luz directa del sol. (Es possible que no pueda oper-arse el control remoto cuando el sensor está expuesto a la luz directa del sol. En este caso, no hay ningún problema en el sistemas.) →Bloquee la luz del sol que da al sensor.

Solución de problemas (continuación)

Mensajes de visualización de error

CD/MP3/WMA

Especificaciones

Generalidades		Radio de FM estéreo
Alimentación	: 12 V CC (11 - 16 V), tensión de prueba de 14,4 V, negativo a masa	Gama de freuencias	: 87,9 MHz - 107,9 MHz
		Sensibilidad de realización	: 10,2 dBf (0,9 μV, 75 Ω)
Consumo	: Menos de 2,2 A (modo de CD, 0,5 W 4 canales)	Sensibilidad de silenciamiento a 50 dB	: 15,2 dBf (1,6 μV, 75 Ω)
Salida Máxima de potencia	: 50 W x 4 (a 1 kHz) control de volumen al máximo	Respuesta en freuencia	: 30 Hz - 15 kHz (± 3 dB)
		Selectividad de canal alternative	: 75 dB
Margon de ajuste de tono/SQ	: SQ bajo/graves: ±12 dB (a 60 Hz, 80 Hz, 100 Hz, 200 Hz)	Separación estereofónica	: 35 dB (1 kHz)
		Relación de rechazo de imagen	: 55 dB
		Relación de rechazo de FI	: 100 dB
		Relación de Signals/ruido	: 62 dB
	SQ alto/agudos: ±12 dB (a 10 kHz, 12 kHz, 15 kHz, 18 kHz)
Impedancia de altavoces	: 4 - 8 Ω	Radio de AM
		Gama de freuencias	: 530 kHz - 1 710 kHz
		Sensibilidad de realización	: 27 dB/μV (22 μV, Signals/ruido 20dB)
CQ-C5403U		Reproductor de CD
Tensión de salute de preamplificador	: 4 V (modo de CD, 1 kHz, 0 dB)	Frecuencia de muestreo	: Sobremuestreo octuplo
Impedancia de salute de preamplificador	: 60 Ω	Convertidor DA	: Sistema 1 bit/DAC
Tensión de salute del altovoz de subgraves	: 4 V	Tipo de fonocaptor	: 3 haces astigmático
Impedancia de salute del altovoz de subgraves	: 60 Ω	Fuente de luz	: Láser semiconductor
		Longitud de onda	: 790 nm
		Respuesta en freuencia	: 20 Hz - 20 kHz (±1 dB)
		Relación de Signals/ruido	: 96 dB
		Distorsión armónica total	: 0,01 % (1 kHz)
		Fluctuación y trémolo	: Por debajo de los limites mensurables
CQ-C5303U		Separación de canales	: 75 dB
Tensión de salute de preamplificador	: 2,5 V (modo de CD, 1 kHz, 0 dB)
Impedancia de salute de preamplificador	: 200 Ω
Tensión de salute del altovoz de subgraves	: 2,5 V
Impedancia de salute del altovoz de subgraves	: 200 Ω
Dimensiones (An x Al x Prf) : 178 x 50 x 155 mm {7" x 1" /16" x 6" /8"}
Peso	: 1,6 kg {3 lbs. 8 oz}

Nota:

• Las especificaciones y el diseño están sujetos a cambios sin previo aviso debido a mejoras del producto.
• Algunos valores e ilustraciones de este manual pueden ser distintos de los de su producto.

Panasonic Consumer
