Tipo de producto	Autorradio
Marca	PANASONIC
Modelo	CQ-C3401U
Dimensiones (An x Al x Pr)	178 x 50 x 160 mm
Peso	1,4 kg
Alimentación	12 V CC (11 V - 16 V), masa negativa
Consumo eléctrico	Menos de 2,2 A (modo CD, 0,5 W × 4 canales)
Potencia de salida máxima	50 W × 4 (a 1 kHz)
Impedancia de los altavoces	4 - 8 Ω
Rango de frecuencias FM	87,9 MHz - 107,9 MHz
Rango de frecuencias AM	530 kHz - 1 710 kHz
Formatos de audio compatibles	CD-DA, CD-R/RW, MP3, WMA
Radio satelital XM	Opcional (receptor XMD1000 + adaptador XMDPAN100)
Cambiador de CD	Opcional (Panasonic CX-DP880)
Control remoto	Sí, con pila CR2025
Panel frontal extraíble	Sí, con función antirrobo e indicador LED
Fusible	15 A
Mantenimiento	Paño seco y suave; no usar solventes
Accesorios incluidos	Kit de instalación, control remoto, pila, manual de instrucciones

Preguntas frecuentes - CQ-C3401U PANASONIC

¿Cómo ajustar el reloj en el autorradio CQ-C3401U?

Presione SRC para encender el aparato, luego DISP. Mantenga presionado DISP más de 2 segundos. Las horas parpadean: use > para avanzar, < para retroceder. Presione DISP para confirmar las horas, luego ajuste los minutos de la misma manera. Presione nuevamente DISP para finalizar.

¿Cómo usar la radio satelital XM con este autorradio?

Debe conectar el receptor XM opcional (XMD1000) mediante el adaptador digital (XMDPAN100). Asegúrese de estar suscrito al servicio XM. Seleccione el modo XM presionando SRC. Use > y < para cambiar de canal. Para preajustar canales, seleccione un canal, mantenga presionado un botón de preajuste [1-6] hasta que la pantalla parpadee.

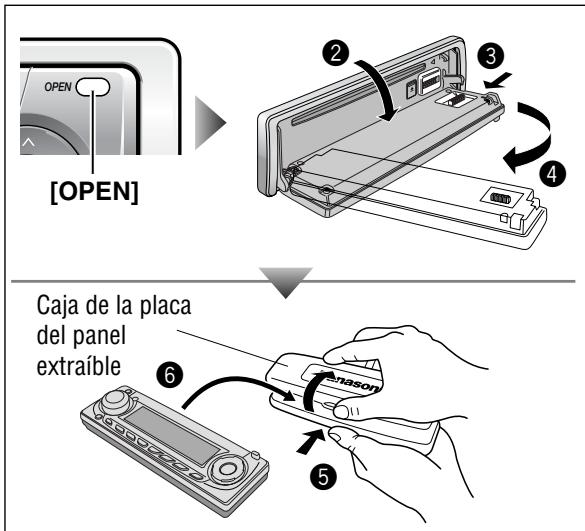

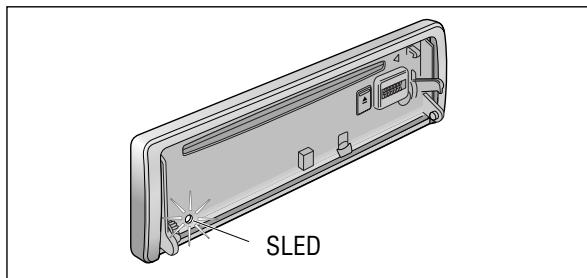

¿Cómo retirar el panel frontal extraíble?

Apague el aparato manteniendo presionado SRC. Presione OPEN para abrir el panel. Empuje el panel hacia la derecha o izquierda, luego jálelo hacia usted. Guárdelo en su estuche. Para volver a colocarlo, alinee los agujeros con los ejes, empuje suavemente y cierre hasta oír un clic.

¿Qué hacer si el fusible del autorradio se funde?

Use solo un fusible de repuesto de 15 A. Nunca use un fusible de mayor capacidad. Si el fusible nuevo se funde inmediatamente, consulte a un centro de servicio Panasonic autorizado.

¿Cómo limpiar el autorradio?

Use un paño seco y suave para limpiar el exterior. Nunca use benceno, diluyente u otros solventes. Para los discos, limpie desde el centro hacia el borde con un paño suave.

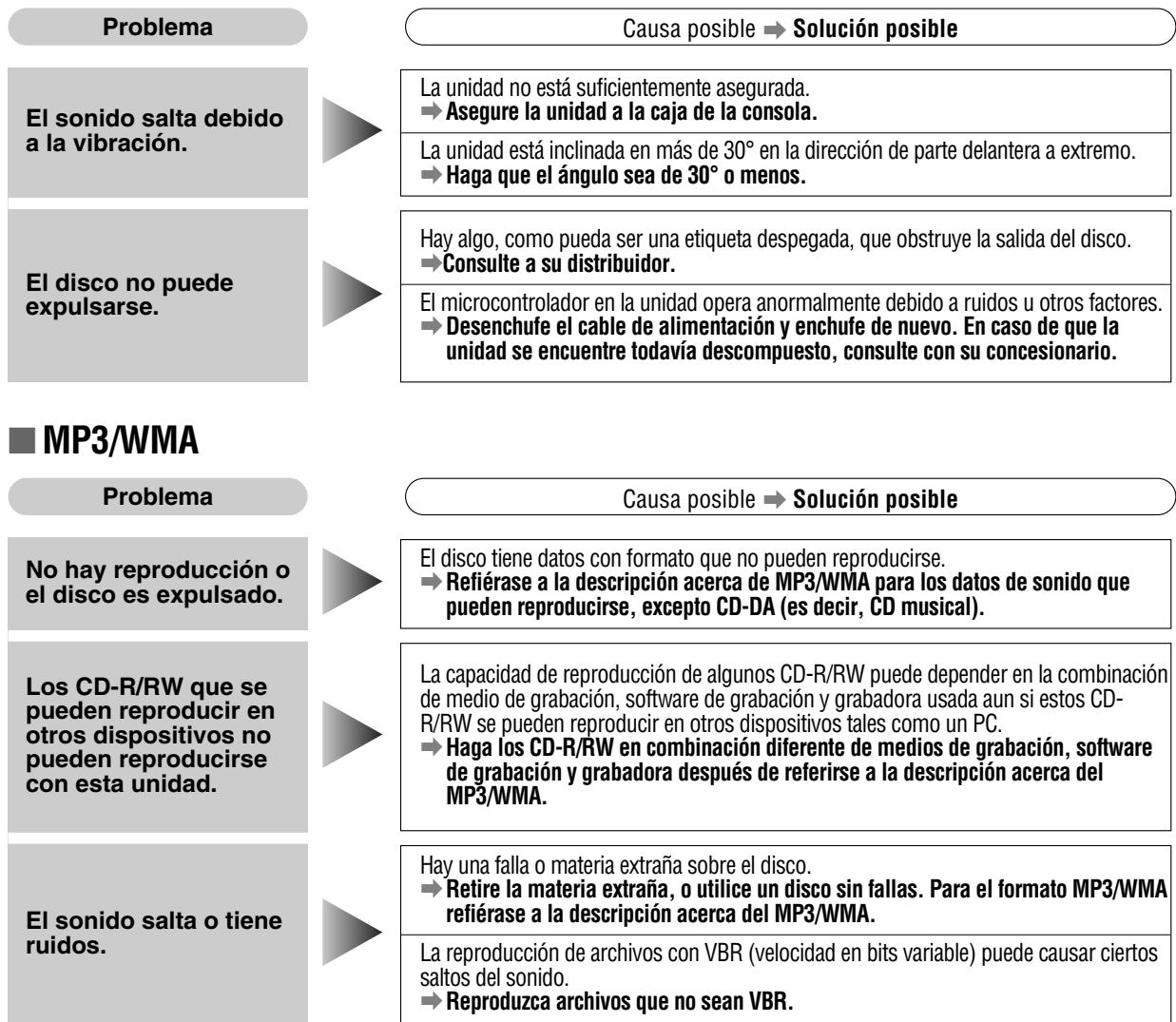

El aparato no enciende, ¿qué verificar?

Primero verifique el fusible. Si el fusible está intacto, revise el cableado de alimentación (batería, alimentación y tierra). Asegúrese de que el cable de batería tenga alimentación permanente. Si el problema persiste, consulte a un profesional.

¿Cómo cancelar la demostración en pantalla?

Ponga el contacto del vehículo en posición ACC u ON. Aparecerá la demostración. Presione DISP para cancelarla definitivamente. Si reaparece con frecuencia, verifique el cableado de la batería.

¿Puedo reproducir archivos MP3 en CD-R/RW?

Sí, el autorradio reproduce archivos MP3 y WMA en CD-R/RW. Asegúrese de que los archivos estén grabados en formato ISO 9660 o Joliet. El número máximo de archivos es 999, con un máximo de 255 archivos por carpeta.

¿Cómo usar la función SQ (calidad de sonido)?

Presione SQ para alternar entre los modos: FLAT (plano), ROCK (rock), POP (pop) y VOCAL (vocal). Cada modo acentúa de manera diferente los graves y agudos. El ajuste inicial es FLAT.

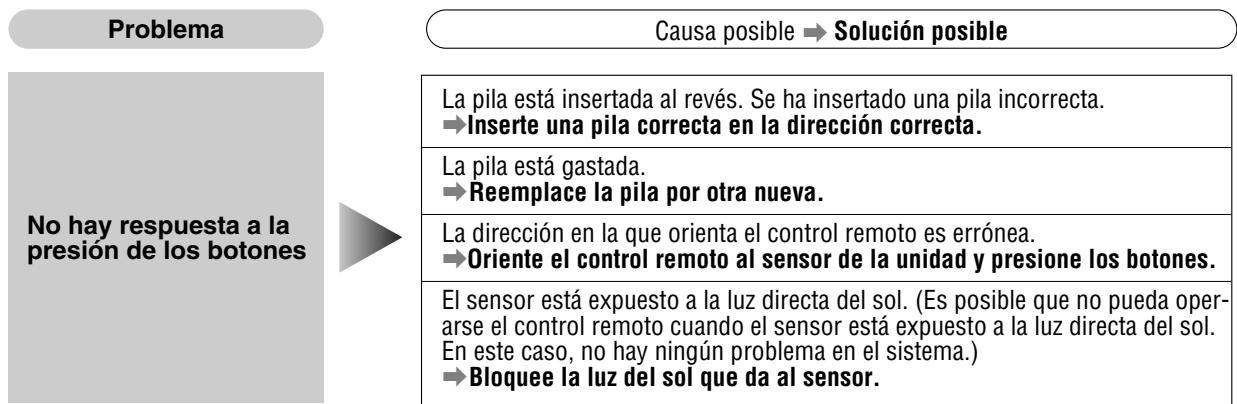

El control remoto no funciona, ¿qué hacer?

Verifique la pila: retire el soporte de la pila con un objeto punzante, inserte una pila nueva CR2025 con el lado (+) hacia arriba. Vuelva a colocar el soporte. Si el problema persiste, limpie los contactos de la pila.

MANUAL DE USUARIO CQ-C3401U PANASONIC

Información de seguridad

Lea las instrucciones de operación para la unidad y todos los otros componentes de su sistema de audio de automóvil cuidadosamente antes de usar el sistema. Contienen instrucciones acerca de cómo usar el sistema de una forma segura y efectiva. Panasonic no asume ninguna responsabilidad por problemas que resulten de fallas al observar las instrucciones dadas en este manual.

Esta ilustración es para alertarlo de la presencia de instrucciones de instalación e instrucciones de operación importantes. De no seguirse las instrucciones, puede resultar en lesiones personales severas o aun la muerte.

Este manual utiliza ilustraciones para mostrar cómo usar el producto seguramente y alertarlo de peligros potenciales que pudieran resultar de operaciones y conexiones inadecuadas. Los significados de las ilustraciones se explican a continuación. Es importante que comprenda completamente los significados de las imágenes para usar este manual y el sistema.

Esta ilustración es para alertarlo de la presencia de instrucciones de instalación e instrucciones de operación importantes. De no seguirse las instrucciones, puede resultar en lesiones personales o daños materiales.

Advertencia

Cuando utilice esta unidad, observe las advertencias siguientes.

El conductor no debe mirar la pantalla ni operar el sistema cuando está conduciendo.

Si el conductor mira la pantalla u opera el sistema, puede distraerse al no mirar hacia adelante del vehículo, lo que puede ser causa de accidentes. Pare siempre el vehículo en un lugar que sea seguro y emplee el freno de estacionamiento antes de mirar la pantalla o de operar el sistema.

• Utilice la fuente de alimentación adecuada.

Este producto está diseñado para la operación con un sistema de batería de 12 V de CC con puesta a tierra negativa. Nunca opere este producto con otros sistemas de batería, especialmente sistemas de batería de 24 V de CC.

• Mantenga las pilas y la película aislante fuera del alcance de los niños.

Los niños podrían tragarse las pilas y la película aislante, por lo que deben mantenerlas fuera de su alcance. Si un niño se traga una pila o la película aislante, llévelo inmediatamente al médico.

Proteja el mecanismo de plataforma.

No inserte ningún material extra en la ranura de esta unidad.

No desarme ni modifique la unidad.

No desarme, modifique la unidad ni intente reparar el producto por sus propios medios. Si el producto necesita ser reparado, consulte con su concesionario o Centro de Servicio Panasonic autorizado.

No utilice la unidad cuando está descompuesta.

Si la unidad está descompuesta (sin alimentación, sin sonido) o en una condición anormal (tiene materias extrañas en su interior, está expuesta al agua, emite humo u olores), detenga su uso de inmediato y consulte con su concesionario.

La unidad de control remoto no debe ser tirada bajo el automóvil.

Si la unidad de control remoto está tirada en algún lugar, puede caerse al piso cuando se conduce, quedar debajo del pedal de freno y ocasionar un accidente de tráfico.

Haga reemplazar el fusible a un personal especializado.

Cuando se funda el fusible, elimine la causa y haga reemplazar el fusible por un fusible indicado para esta unidad por un personal técnico calificado. Un reemplazo incorrecto puede ocasionar humos, incendios y daños al producto.

Cuando instale, observe las advertencias siguientes.

• Desconecte el conductor del terminal (-) de la batería antes de la instalación.

El cableado e instalación con el terminal de batería negativo (-) conectado puede ocasionar descargas eléctricas y lesiones debido a un cortocircuito. Algunos automóviles se equipan con un sistema de seguridad eléctrico que tiene procedimientos específicos de desconexión del terminal de batería. SI NO REALIZA EL PROCEDIMIENTO SIGUIENTE PUEDE LLEVAR A LA ACTIVACIÓN ACCIDENTAL DEL SISTEMA DE SEGURIDAD ELÉCTRICO, RESULTANDO EN DAÑOS AL VEHÍCULO Y LESIONES PERSONALES O AUN LA MUERTE.

• Nunca utilice componentes que se relacionen a la seguridad para la instalación, puesta a tierra y conexiones similares.

No utilice componentes del vehículo que pongan en riesgo la seguridad (tanque de combustible, freno, suspensión, volante de dirección, pedales, bolsa de aire, etc.) para el cableado o fijación del producto o sus accesorios.

La instalación del producto sobre la cubierta de la bolsa de aire o en una ubicación donde interfiera con la operación de la bolsa de aire se encontraría prohibida.

• Compruebe las tuberías, tanque de gasolina, cableado eléctrico y otros ítems antes de instalar el producto.

Si necesita abrir un orificio en el chasis del vehículo para fijar o conectar con cables el producto, primero verifique en dónde se encuentran ubicados el mazo de cables, tanque de gasolina y cableado eléctrico. Luego abra el orificio desde el exterior si es posible.

No instale el producto en una ubicación en donde interfiera con su campo visual.

No derive el cable de alimentación para suministrar energía a otros equipos.

• Después de la instalación y cableado, deben verificar la operación normal de los equipos eléctricos.

El uso continuo en condiciones anómalas puede ocasionar incendios, descargas eléctricas o un accidente de tráfico.

En el caso de instalar a un automóvil equipado con bolsa de aire, confirme las advertencias y precauciones del fabricante del vehículo antes de la instalación.

Asegúrese de que los cables conductores no interfieran con la conducción ni ingresen o salgan fuera del vehículo.

Aísle todos los cables expuestos para evitar cortocircuitos.

Precaución

Cuando manipule esta unidad siga las precauciones siguientes.

Mantenga el volumen de sonido en un nivel apropiado.

Mantenga el nivel de volumen lo suficientemente bajo como para estar alerta de las condiciones de la ruta y tráfico cuando conduzca.

• Esta unidad está diseñada para usarse exclusivamente en automóviles. No opere la unidad durante un largo periodo con el motor apagado.

La operación del sistema de audio durante un largo periodo de tiempo con el motor apagado puede llegar a agotar la batería.

No exponga la unidad a la luz directa del sol ni a un calor excesivo.

De lo contrario se elevará la temperatura interior de la unidad, lo que puede ocasionar humos, incendios y daños a la unidad.

No utilice el producto en donde pueda quedar expuesto al agua, humedad o polvo.

La exposición de la unidad al agua, humedad o polvo puede ocasionar humos, incendios y otros daños a la unidad.

Asegúrese especialmente de que la unidad no se moje cuando se lava el automóvil o en días lluviosos.

Cuando instale, siga las precauciones siguientes.

Solicite el cableado e instalación a un personal de servicio calificado.

La instalación de esta unidad requiere pericias especiales y experiencia. Para mayor seguridad, solicite la instalación a su concesionario. Panasonic no será responsable ante ningún problema que se origine por su propia instalación de la unidad.

Para instalar y cablear el producto, siga las instrucciones.

De no seguirse las instrucciones para instalar y cablear el producto, puede ocasionarse un accidente o incendios.

Tenga cuidado de no dañar los cables conductores.

Cuando cablee, tenga cuidado de no dañar los cables conductores. Evite que queden aprisionados en el chasis del vehículo, tornillos y partes móviles tales como los carriles del asiento. No raye, tire ni doble o tuerza los cables conductores. No los pase cerca de fuentes de calor ni coloque objetos pesados sobre ellos. Si los cables conductores deben pasar sobre bordes metálicos filosos, proteja los cables conductores envolviéndolos con cinta de vinilo o una protección similar.

• Utilice las partes y herramientas designadas para la instalación.

Para instalar el producto, utilice las partes y herramientas designadas o suministradas. El uso de partes diferentes a aquellas suministradas o designadas puede resultar en daños internos a la unidad. Una instalación defectuosa puede ocasionar un accidente, una falla de funcionamiento o incendio.

No bloquee la ventilación de aire o la placa de enfriamiento de la unidad.

El bloqueo de estas partes ocasionará que el interior de la unidad se sobrecaliente y resultará en incendios u otros daños.

No instale el producto donde quede expuesto a fuertes vibraciones o inestabilidad.

Evite las superficies muy inclinadas o curvas para la instalación. Si la instalación no es estable, la unidad puede caerse cuando conduzca y esto pueda ocasionar un accidente o lesiones personales.

Ángulo de instalación

El producto debe ser instalado en una posición horizontal con la parte superior del extremo delantero en un ángulo conveniente, pero no mayor a 30°.

El usuario debe tener en mente que en algunas áreas pueda haber restricciones sobre cómo y dónde debe instalarse esta unidad. Para detalles adicionales consulte con su concesionario.

Asegúrese de haber completado las conexiones antes de la instalación.

• Para evitar daños en la unidad, no conecte el conductor de alimentación hasta haber completado todas las conexiones.

No conecte más de un altavoz a un mismo juego de cables de altavoz. (con excepción de la conexión de un altavoz de agudos)

Cuando manipule la pila para la unidad de control remoto observe las precauciones siguientes.

• Utilice solamente la pila especificada (CR2025). Haga coincidir la polaridad de la pila con las marcas (+) y (-) en la caja de pila. Reemplace las pilas agotadas tan pronto como sea posible.
• Retire la pila desde la unidad de control remoto cuando no la use durante un largo periodo de tiempo. Aísle la pila (colocándola en una bolsa de plástico o cubriéndola con cinta de vinilo) antes de desecharla o almacenarla.
• Descarte la pila de acuerdo a las reglamentaciones locales. No desarme, recargue, caliente ni ponga en cortocircuito la pila. No tire una pila al fuego o al agua.

En caso de fuga en la pila

• Limpie quitando completamente el fluido de la pila de la caja de pila e inserte una pila nueva. Si una parte de su cuerpo o ropa llega a ponerse en contacto con el fluido de la pila, lave con abundante agua. Si el fluido de la pila llega a ponerse en contacto con sus ojos, lávese con abundante agua y consiga inmediata atención médica.

Precaución

ÉSTE ES UN PRODUCTO LÁSER DE LA CLASE I. LA UTILIZACIÓN DE CONTROLES, EL HACER AJUSTES O EL SEGUIR PROCEDIMIENTOS DISTINTOS DE LOS ESPECIFICADOS EN ESTE MANUAL PODRÍA CAUSAR UNA EXPOSICIÓN PELIGROSA A LA RADIACIÓN. NO ABRA LAS CUBIERTAS NI HAGA REPARACIONES USTED MISMO. SOLICITE LOS TRABAJOS DE SERVICIO AL PERSONAL CALIFICADO.

Lo siguiente se aplica solamente a los EE.UU.

Parte 15 de los Reglamentos FCC

Advertencia FCC:

Cualquier cambio o modificación sin autorización a este equipo puede anular la autoridad del usuario para operar este dispositivo.

Antes de leer estas instrucciones

Panasonic le da la bienvenida a nuestra familia en crecimiento constante de propietarios de productos electrónicos. Nuestro propósito es el de proporcionarle las ventajas de la electrónica de precisión y de la ingeniería mecánica, fabricación con componentes cuidadosamente seleccionados, y montados por personas que se sienten orgullosas de la reputación que su trabajo ha otorgado a nuestra empresa. Sabemos que este producto le proporcionará muchos años de entretenimiento y, desde que usted descubra la calidad, el valor y la fiabilidad que hemos incorporado, usted también se sentirá orgulloso de ser un miembro de nuestra familia.

Diferencia entre los 2 modelos

• Este manual de operación es para los 2 modelos: CQ-C3401U y CQ-C3301U. Todas las ilustraciones en este manual representan el modelo CQ-C3401U a menos que se especifique de otra manera. La tabla siguiente describe las diferencias entre los 2 modelos.

Modelos Caracteristicas	CQ-C3401U	CQ-C3301U
Salida del altovoz de subgraves	Sí	Ninguna

Características

Control de volumen de gran tamaño: se adopta un control de volumen rotativo de gran tamaño, semejante a los de un sistema de audio de alta fidelidad. Radio vía satélite XM opcional: podrá conectar el receptor XM opcional (XMD1000) con el adaptador digital opcional (XMDPAN100). Para los detalles, consulte el manual de instrucciones del receptor XM. - Número telefónico sin cargo Receptor XM P/N: XMD1000 1-800-XM-RADIO (96-72346) Cable de extensión P/N: XMDPAN100 1-800-942-TERK (8375) Acerca de XM: la tecnología de difusión directa de satélite a receptor se emplea para ofrecer a los oyentes un sonido clarísimo y sin perturbaciones en todo el país. XM ofrece más de 130 canales de amplia variedad: música de calidad digital, noticias, comedias, información del tráfico y del tiempo, charlas, programas para niños, y muchos más. El nombre de XM y los logotipos relacionados son marcas comerciales de XM Satellite Radio Inc. # Información de seguridad 70 Antes de leer estas instrucciones 72 Características 73 Índice 73 Accesorios 74 Control remoto 74 Preparativos 75 Generalidades 76 Cada fuente: Radio 78 Radio vía satélite XM 80 Antes de la reproducción de discos 82 Reproductor de CD 83 Reproductor de MP3/WMA 84 Observaciones sobre MP3/WMA 86 Control del cambiador de discos CD 88 Reproducción de MP3/WMA de discos CD-R/RW (Reproductor de MP3/WMA → página 84) Cambiador de discos CD opcional: podrá conectar la unidad del cambiador de discos CD Panasonic opcional (CX-DP880). Para los detalles, consulte el manual de instrucciones de la unidad del cambiador de discos CD. SQ (Calidad del sonido): SQ es una función que permite activar varios temas de sonido con la pulsación de un solo botón, de acuerdo con el tipo de música que está escuchando. Ajuste de audio 90 Ajuste de la función 92 Sistema antirrobo 94 Fusible 95 Mantenimiento 95 Notas acerca de los discos 95 Solución de problemas 96 Especificaciones 101 Accesorios Juego de instrucciones Juego de instalación (YEP0FZ5698) Nota: - Los nombres entre paréntesis debajo del nombre de cada pieza accesoria son los nombres de pieza para el mantenimiento y el servicio técnico. - Los accesorios y sus números de pieza están sujetos a cambios sin previo aviso debido a mejoras del producto. - La placa de guarnición y el collar de montaje están montados en la unidad principal al salir de fábrica. Control remoto - Este manual de instrucciones explica las operaciones para emplearlas con los botones de la unidad principal. (Se excluyen las operaciones distintas.) Preparativos para antes de empezar a utilizar: extraiga con cuidado la película aislante delgada posterior del control remoto. Reemplazo de pila: extraiga el soporte de las pilas con el mando a distancia boca abajo sobre una superficie plana. ① Inserte una uña en la ranura y empuje el soporte en la dirección de la flecha. ② Extraiga el soporte en la dirección de la flecha empleando un objeto duro puntiagudo. Coloque una pila en el compartimento con el lado (+) hacia arriba. ③ Vuelva a introducir el compartimento de la pila. Objeto duro puntiagudo Lado posterior Advertencia - Mantenga las pilas alejadas de los niños para evitar el peligro de accidentes. Si un niño se traga una pila, llévelo inmediatamente al médico. Precaución - Extraiga y tire inmediatamente la pila gastada. - No desmonte, caliente ni cortocircuite las pilas. No tire las pilas al fuego ni al agua. - Respete las normas vigentes para tirar las pilas. - El uso incorrecto de las pilas puede causar sobrecalentamiento, explosión o ignición, resultando en heridas o incendios. Nota: - Información sobre las pilas: Pila recomendada: pila de litio Panasonic (CR2025) (incluida en el control remoto) Vida útil de la pila: aproximadamente 6 meses en realización normal (a temperatura ambiental) Aparato principal Cancelación de la demostración: el mensaje de demostración aparece la primera vez que se utiliza. ① Ponga el interruptor de encendido del automóvil en la posición de accesorios (ACC) o de encendido (ON). Aparece la pantalla de demostración. ② Presione [DISP]. Se cancela la pantalla de demostración y no vuelve a aparecer. Nota: - Si no quiere que aparezca el mensaje de demostración cuando conecta la alimentación, presione y mantenga presionado [SRC] (PWR) durante más de 4 segundos. Ajuste del reloj: se adopta el sistema de reloj de 12 horas. ① Presione [SRC] (PWR) para conectar la alimentación. ② Presione [DISP]. La hora ③ Presione y mantenga presionado [DISP] durante más de 2 segundos. Parpadean las horas ④ Ajuste las horas. [>]: para adelantar las horas. [<]: para atrasar las horas. Hora introducida ⑤ Presione [DISP]. Parpadean los minutos ⑥ Ajuste los minutos. [>]: para adelantar los minutos. [<]: para atrasar los minutos. Minutos introducidos ⑦ Presione [DISP]. Completado Nota: - Antes de ajustar la hora del reloj se visualizará "ADJUST". - Presione y mantenga presionado [>] o [<] para que los números cambien rápidamente. Generalidades [SRC: Fuente] (PWR: Alimentación) Alimentación: ponga el interruptor de encendido del automóvil en la posición de accesorios (ACC) o de encendido (ON). ON: presione [SRC] (PWR). WELCOME OFF: presione y mantenga presionado [SRC] (PWR) durante más de 1 segundo. Nota: - Si gira la llave a la posición de desconexión de accesorios (ACC OFF) cuando la función de seguridad está activada, aparecerá el mensaje de seguridad con una alarma de aviso. (Ajuste inicial: SLED ON) (→ página 92 acerca del ajuste de la función de seguridad) Fuente de sonido: presione [SRC] para cambiar la fuente. Nota: - El control del cambiador de discos CD no puede utilizarse cuando se haya conectado el receptor XM. Volumen Ajuste inicial: 18 Margen de ajuste: 0 a 40 Nota: - El nivel de sonido para cada fuente se almacena en la memoria. (Para la radio, hay un volumen para AM y un volumen para todas las bandas de FM) Silenciamiento/atenuación MUTE Activación: presione [MUTE]. Desactivación: presione [MUTE] otra vez. Podrá seleccionar silenciamiento o atenuación. (→ página 90) Visualización del reloj (con la alimentación desconectada): cuando la alimentación de la unidad está desconectada (OFF), presione [DISP]. La hora (ajuste inicial) (Visualización apagada) Cuando se conecta la alimentación (ON), consulte la descripción de cada modo de las fuentes. SQ (Calidad del sonido): SQ es una función que permite activar varios temas de sonido con la pulsación de un solo botón, de acuerdo con el tipo de música que está escuchando. Presione [SQ] para seleccionar el tipo de sonido de la forma siguiente: (FLAT) respuesta en frecuencia plana: no produce ninguna acentuación. (Ajuste inicial) (ROCK) sonido rápido y duro: acentúa los graves y los agudos. (POP) sonido de amplia gama y profundo: acentúa un poco los graves y los agudos. (VOCAL) sonido claro: acentúa los tonos medios y un poco los agudos. Presione [DISP] para volver al modo normal. Nota: - Los ajustes de SQ, de graves/agudos y de volumen se ven afectados entre sí. Si esta influencia causa distorsión en la señal de audio, reajuste los graves/agudos o el volumen. (→ página 90) Modo de la radio: presione [SRC] para seleccionar el modo de la radio. Banda: presione [BAND]. Sintonización [>]: frecuencias más altas [<]: frecuencias más bajas Presione y mantenga presionado [>] o [<] durante más de 0,5 segundos, y luego suéltelo. Se inicia la búsqueda. Cambio de visualización: presione [DISP] para cambiar la visualización de la forma siguiente. Frecuencia Preajuste de emisoras: puede almacenarse hasta 6 emisoras en cada una de las memorias de las bandas de FM1, FM2, FM3 y AM. Nota: - Las emisoras nuevas sobrescriben sobre las que están actualmente almacenadas después de realizar este procedimiento. Advertencia - Para mayor seguridad, no intente nunca preajustar emisoras cuando está conduciendo. Memoria de preajuste automático (APM): con esta operación, las emisoras con buenas condiciones de recepción podrán almacenarse automáticamente en la memoria de preajustes. ① Seleccione una banda. (→ página anterior) ② Presione y mantenga [BAND] (APM) durante más de 2 segundos. En cada banda se preajustarán las 6 emisoras que tengan la señal más potente. Una vez ajustadas, las emisoras preajustadas se exploran en secuencia durante 5 segundos cada una. (Exploración) Nota: - Para detener la exploración, presione uno de los botones [1] a [6]. Memoria de preajuste manual: con esta operación, las emisoras podrán almacenarse manualmente en la memoria de preajustes. ① Seleccione una banda y una frecuencia. (→ página anterior) ② Presione y mantenga presionado uno de los botones de preajuste [1] a [6] hasta que la visualización parpadee una vez. Número de preajuste Sintonización de una emisora preajustada ① Seleccione una banda. (→ página anterior) ② Presione uno de los botones de preajuste del [1] a [6]. Radio vía satélite XM Botones de preajuste [1] a [6] (canal preajustado) Preparativos: - Podrá conectar el receptor XM opcional (XMD1000) con el adaptador digital opcional (XMDPAN100). Operaciones iniciales: es necesario inscribirse para ser abonado a la radio vía satélite XM. Después de haber comprobado su identificación (ID) para la radio vía satélite XM, inscríbase en el sitio de Internet de XM o llámeles por teléfono. ① Comprobación de la identificación (ID) para la radio vía satélite XM - Anote la identificación (ID) indicada en la parte inferior derecha de su receptor XM (XMD1000). - Compruebe la identificación (ID) sintonizando la radio XM al canal 0. (Consulte el apartado de "Selección de canales" de esta página.) (Visualización del ID de la radio) ② Active la radio vía satélite XM. Seleccione uno de los accesos siguientes para inscribirse. - Sitio de Internet: http://www.xmradio.com/activation - Nivel de teléfono: 1-800-852-9696 Modo de la radio vía satélite XM: presione [SRC] para seleccionar el modo de la radio vía satélite XM. Nota: - Se visualizará "LOADING" cuando tarde más de 2 segundos en recibirse la radio vía satélite XM. Selección de canales [>]: canal más alto [<]: canal más bajo Nota: - La selección de canales no está disponible durante la recepción del canal 1 con la categoría activada (ON). Para recibir otros canales, desactive (OFF) la categoría o cambie a otra categoría. (→ página siguiente) Cambio de visualización: presione [DISP] para cambiar la visualización de la forma siguiente. Nota: - Se visualizará "-- --" cuando no haya información. - Cuando se actualice la información de canales se visualizará "UPDATING". Preajuste de canales: puede almacenarse hasta 6 canales en cada una de las bandas de selección XM1, XM2 y XM3. Con esta operación, los canales podrán almacenarse manualmente en la memoria de preajustes. ① Seleccione una banda y un canal. (→ página 2) ② Presione y mantenga presionado uno de los botones de preajuste del [1] a [6] hasta que el visualizador parpadee una vez. Nota: - Después de este procedimiento, los canales nuevos se sobrescriben sobre los actualmente almacenados. Llamada de canales preajustados ① Seleccione una banda. (→ página 2) ② Presione uno de los botones de preajuste del [1] a [6]. Nota: - Puesto que el ajuste de la memoria de preajustes se efectúa con las identificaciones (ID) del servicio en cada canal, es posible que un canal cambie a otro que haya sido almacenado con la misma ID de servicio cuando se llama a un canal preajustado. No obstante, el contenido de la difusión será el mismo que el del canal almacenado. Ajuste de la categoría: presione y mantenga presionado [BAND] durante más de 2 segundos para activar (ON) y desactivar (OFF) el modo de categorías. CAT ON Selección de categoría ① Presione [∧] o [∨] para visualizar el nombre de la categoría. (CAT ON) ② Presione [∧] o [∨] mientras se visualiza el nombre de la categoría para seleccionar una categoría. Se iniciará la búsqueda. Selección directa de canales (sólo para el control remoto) Ejemplo: número de canal 5 ① Presione [#]. ② Presione [5]. ③ Presione [BAND] (SET). Nota: - Reaparecerá la pantalla anterior si se selecciona un canal inexistente. - Se visualizará "OFF AIR" y reaparecerá la pantalla anterior pocos segundos antes si se selecciona un canal que no está transmitiendo. Antes de la reproducción de discos Precaución - No inserte un disco cuando el indicador ⊙DISC está encendido porque significa que ya hay un disco cargado. - Los discos de 8 cm (3") no pueden reproducirse en esta unidad, por lo que no debe insertarlos. - No utilice discos con formas irregulares. - No utilice discos que tengan pegatinas o etiquetas adheridas. - Para evitar daños en el panel frontal, no lo empuje ni ponga nada encima del mismo cuando está abierto. - No se pille los dedos ni la mano en el panel frontal. - No inserte nunca objeto extraño en la ranura del disco. Discos disponibles CD-R CD-RW CD-TEXT CD-ROM CD-DA CD-DA CD-DA - MP3/WMA MP3/WMA - MP3/WMA Nota: - Consulte la sección de "Observaciones sobre MP3/WMA" (→ página 86) y "Notas acerca de los discos" (→ página 95). - Cuando se inserte un disco, la alimentación se conectará automáticamente. - Es posible que los discos que tengan datos CD-DA y datos MP3/WMA no se reproduzcan con normalidad (por ejemplo, es posible que se reproduzcan sin sonido). Inserción del disco ① Presione [OPEN]. ② Inserte un disco. Nota: - Es posible que tarde cierto tiempo en comenzar la reproducción. ③ Cierre manualmente el panel frontal. ④ La reproducción se inicia automáticamente después de haberse reconocido los datos del disco insertado. (→ página 84 acerca del reproductor de MP3/WMA) Expulsión del disco ① Presione [OPEN]. ② Presione [△] y saque el disco. ③ Cierre manualmente el panel frontal. Cuando hay un disco CD en el reproductor DISC: presione [SRC] para seleccionar el modo de reproductor de CD y se inicia la reproducción. Cambio de visualización: presione [DISP]. Pista/tiempo de reproducción Nota: - Cuando no hay información en el disco, se visualiza "NO TITLE". - Para que se desplace otro ciclo durante la visualización de un título, presione [DISP] de nuevo. Selección de pistas

CD-R	CD-RW	CD-TEXT	CD-ROM
CD-DA	CD-DA	CD-DA	-
MP3/WMA	MP3/WMA	-	MP3/WMA

[1]: Principio de la canción actual Canción anterior (Presiónelo dos veces.)

Avance rápido/inversión rápida

Presione y mantenga presionado.

▶▶ (▶▶): Avance rápido [4] (4): Inversión rápida

Suéltelo para reanudar la reproducción.

Pausa (II /▶)

Presione [BAND] (II / ▶).

Presione [BAND] (I / ▶) otra vez para cancelarlo.

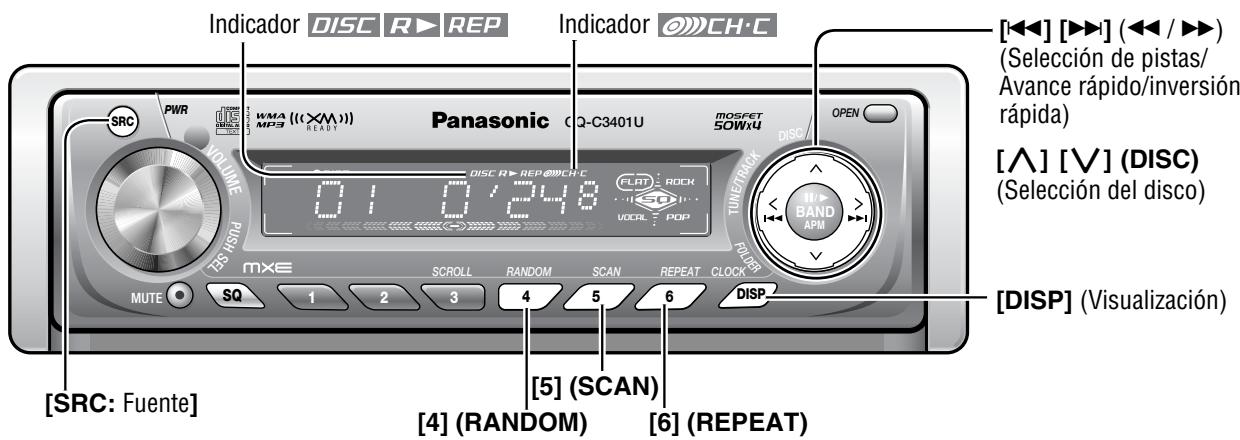

Reproducción aleatoria

Todas las pistas disponibles se reproducen en secuencia aleatoria.

Presione [4] (RANDOM). Se enciende R.

Presione [4] (RANDOM) otra vez para cancelarlo.

Reproducción por exploración

Se reproducen en secuencia los primeros 10 segundos de cada canción.

Presione [5] (SCAN).

Presione [5] (SCAN) otra vez para cancelarlo.

Repetición de la reproducción

Se repite la canción actual.

Presione [6] (REPEAT). Se enciende REP.

Presione [6] (REPEAT) otra vez para cancelarlo.

Selección directa de pistas

(Sólo para el control remoto)

Ejemplo: Número de pista 10

① Presione [#]. ② Presione [1] [0]. ③ Presione [BAND] (SET).

Nota:

• Para detener la selección directa, presione [DISP].
• La reproducción aleatoria, la repetición de la reproducción y la reproducción por exploración se cancelarán cuando se presione [#].

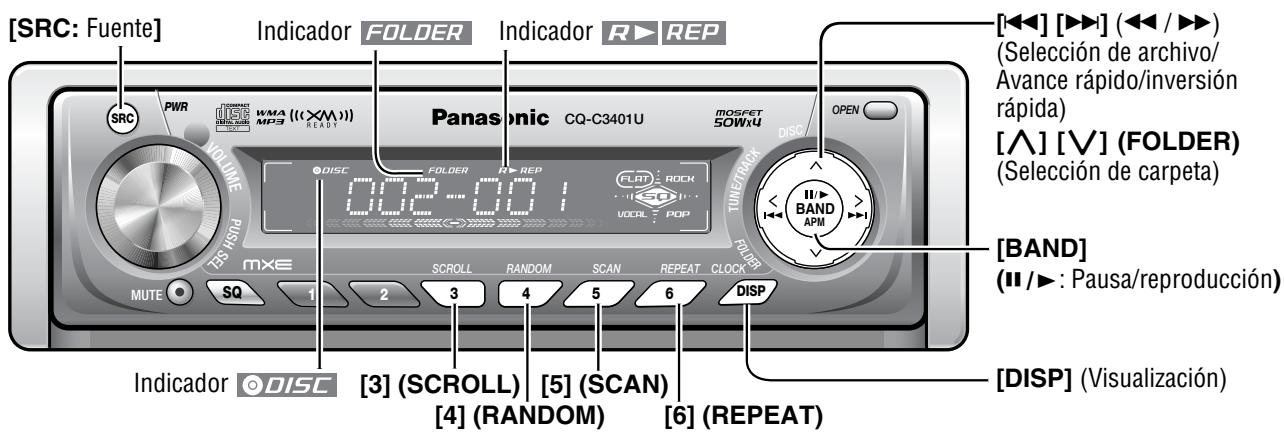

Cuando hay un disco CD en el reproductor DISC

Presione [SRC] para seleccionar el modo de reproducción de MP3/WMA y se inicia la reproducción.

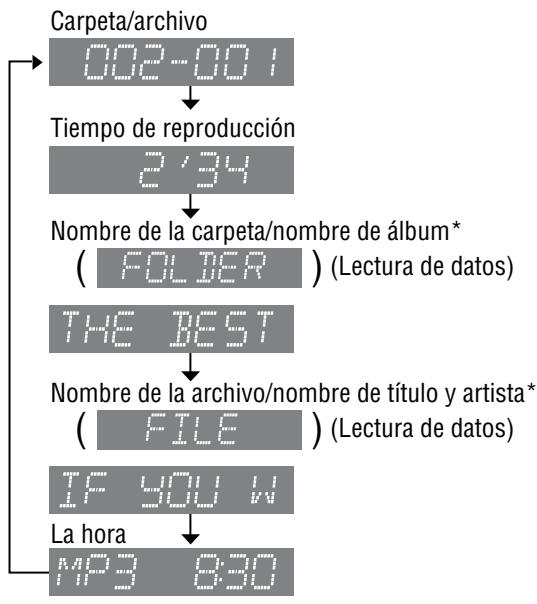

Cambio de visualización

Presione [DISP].

Nota:

• Se visualiza "NO NAME" cuando no hay un nombre de carpeta/archivo.
• Para que se desplace otro ciclo durante la visualización de un título, presione [3] (SCROLL).

*Ajuste de etiquetas ID3/WMA

Presione y mantenga presionado [3] (SCROLL) durante más de 2 segundos.

Cuando se visualiza el nombre de una carpeta:

TAG ON: Se visualiza el título del álbum.

TAG OFF: Se visualiza el nombre de la carpeta.

Cuando se visualiza el nombre de un archivo:

TAG ON: Se visualiza el nombre del título/artista.

TAG OFF: Se visualiza el nombre del archivo.

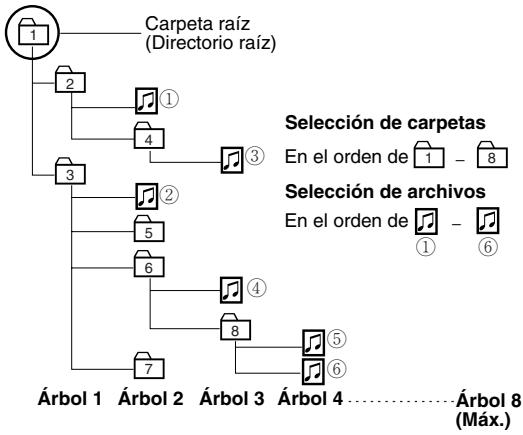

Selección de carpetas

[Λ]: Carpeta siguiente

[V]: Carpeta anterior

Selección de ARCHIVOS

▶▶ : Archivo siguiente [1]: Principio del archivo actual

Para el archivo anterior, presiónelo dos veces.

Avance rápido/inversión rápida

Presione y mantenga presionado. ▶▶ (▶▶): Avance rápido [←] (←): Inversión rápida. Suelte para reanudar la reproducción.

Pausa (II / ▷)

Presione [BAND] (II /▶).

Presione [BAND] (II /▶) otra vez para cancelarlo.

Reproducción aleatoria

Todos los archivos disponibles se reproducen en secuencia aleatoria.

Presione [4] (RANDOM). Se enciende R. Presione [4] (RANDOM) otra vez para cancelarlo.

Reproducción aleatoria de carpetas FOLDER R

Todos los archivos de la carpeta actual se reproducen en secuencia aleatoria.

Presione y mantenga presionado [4] (RANDOM) durante más de 2 segundos. Se enciende FOLDER R. Presione y mantenga presionado [4] (RANDOM) otra vez durante más de 2 segundos para cancelarlo.

Reproducción de exploración

Se reproducen los primeros 10 segundos de cada archivo en secuencia.

Presione [5] (SCAN).

Presione [5] (SCAN) otra vez para cancelarlo.

Reproducción por exploración de carpetas FOLDER

A partir de la carpeta suma, se reproducen en secuencia los primeros 10 segundos del primer archivo de cada carpeta.

Presione y mantenga presionado [5] (SCAN) durante más de 2 segundos. Se enciende FOLDER.

Presione y mantenga presionado [5] (SCAN) otra vez durante más de 2 segundos para cancelarlo.

Repetición de la reproducción REP

Se repite el archivo actual.

Presione [6] (REPEAT). Se enciende REP. Presione [6] (REPEAT) otra vez para cancelarlo.

Reproducción repetida de carpetas FOLDER REP

Se repite la carpeta actual.

Presione y mantenga presionado [6] (REPEAT) durante más de 2 segundos. Se enciende FOLDER REP. Presione y mantenga presionado [6] (REPEAT) otra vez durante más de 2 segundos para cancelarlo.

Selección directa

(Sólo para el controlador remoto)

Selección directa de carpetas

Ejemplo: Número de carpeta 5 (→ Página 87)

① Presione [#] dos veces. ② Presione [5]. ③ Presione [BAND] (SET).

Selección directa de ARCHIVOS

Ejemplo: Nstreamo de archivo 10

① Presione[#]. ② Presione [1] [0]. ③ Presione [BAND] (SET).

Nota:

• Para suspender la selección directa de la carpeta, presione [DISP].
• Cuando se presiona [##] se cancelan la reproducción aleatoria, reproducción aleatoria de carpetas, exploración, exploración de carpetas, repetición y repetición de la reproducción de carpetas.

Observaciones sobre MP3/WMA

¿Qué es MP3/WMA?

MP3 (MPEG Audio Layer-3) y WMA (Windows Media™ Audio) son formatos de compresión de audio digital. El primero fue desarrollado por MPEG (Motion Picture Experts Group), y WMA fue desarrollado por Microsoft Corporation. Empleando estos formatos de compresión, podrá grabar el contenido de los 10 discos CD musicales en un solo disco CD (este número se refiere a los datos grabados en un disco CD-R o CD-RW de 650 MB a una velocidad en bits fija de 128 kbps y a una frecuencia de muestreo de 44,1 kHz).

Nota:

• Los programas informáticos para codificación de MP3/WMA y para escritura de discos CD no se suministran con esta unidad.

Puntos que deben recordar cuando cree archivos MP3/WMA

Comunes

• Se recomienda una velocidad de transferencia alta y una frecuencia de muestreo alta para obtener sonido de alta calidad.
• No se recomienda la selección de VBR (velocidad de transferencia variable) porque el tiempo de reproducción no se visualiza correctamente y es posible que salte el sonido.
• La calidad del sonido de reproducción cambia según las circunstancias de codificación. Para más detalles, consulte el manual de instrucciones de su software de codificación y del software de grabación.

MP3

• Se recomienda ajustar la velocidad de transferencia a "128 kbps o más" y "fija".

WMA

• Se recomienda ajustar la velocidad de transferencia a "64 kbps o más" y "fija".
• No ajuste la protección contra copias del archivo WMA que esta unidad podría afectar la reproducción.

Precaución

• No asigne nunca la extensión del nombre de archivo ".mp3" ni ".wma" a un archivo que no tenga el formato MP3/WMA. No solo produciría ruido por los altavoces y daños en los mismos, sino que también podría causarle daños en los oídos.

Información del visualizador

Elementos visualizados

- CD-TEXT

Título del disco Título de la pista

MP3/WMA

Nombre de la carpeta Nombre del archivo

- MP3 (ID3 tag)

Nombre de álbum, nombre de título y artista

WMA (etiqueta WMA)

Nombre de álbum, nombre de título y artista

Caracteres que pueden visualizarse

• Longitud visualizable del nombre de archivo/nombre de carpeta: 128 caracteres como máximo
• Nombres de archivo y de carpetas de acuerdo con la norma de cada sistema de archivos. Para más detalles, consulte las instrucciones del software de grabación.
• Pueden visualizarse el juego de caracteres ASCII y los caracteres especiales de cada idioma.

Juego de caracteres ASCII

"A" a la "Z", "a" a la "z", dígitos 0 al 9, y los símbolos siguientes:

(espacio)! " # [\ % \ amp; ^ ()* +, -, / :; lt; = gt; ? @ [] ^ _ -

Caracteres especiales

A A A A A a a a a

Aa

园 0óo 0o oóo

UUUuuu

Nota:

• Es posible que con ciertos programas de software con los que se han codificado archivos del formato MP3/WMA, no se visualice correctamente la información de los caracteres.
• Los caracteres y símbolos que no puedan visualizarse se convierten en un asterisco (*).
• Se recomienda que la longitud del nombre de archivo sea de menos de 8 caracteres (excluyendo la extensión del archivo).

Windows Media y el logotipo de Windows son marcas comerciales o marcas registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.

Grabación de archivos MP3/WMA en un disco CD

• Le recomendamos reducir al mínimo la producción de discos que contengan archivos CD-DA y archivos MP3/WMA.
• Si hay archivos con el formato CD-DA y archivos del formato MP3 o WMA en el mismo disco, es posible que las canciones no se reproduzcan en el orden deseado, o que algunas canciones no se reproduzcan en absoluto.
• Cuando almacene datos MP3 y datos WMA en el mismo disco, hágalo en carpetas distintas para cada tipo de datos.
• No grabe archivos que no sean archivos MP3/WMA ni carpetas innecesarias en el disco.
• El nombre de archivo MP3/WMA debe añadirse según las normas como se indica en las descripciones siguientes, y también deben cumplir las normas de cada sistema de archivos.
• La extensión del nombre de archivo ".mp3" o ".wma" debe asignarse a cada archivo dependiendo del formato del archivo.
• Es posible encontrar problemas al reproducir archivos MP3/WMA o al visualizar la información de archivos MP3/WMA grabados con ciertos programas de software de entrega o grabadoras de CD. Esta unidad no tiene función de lista de reproducción.
• Aunque las grabaciones de multisón son compatibles, se recomienda el empleo de grabación de una sola vez (Disc-at-Once).

Sistemas de archivos compatibles

ISO 9660 Level 1/Level 2, Apple Extension para ISO 9660, Joliet, Romeo

Nota:

• Apple HFS, UDF 1,50, Mix CD, CD Extra no es compatible.

Formatos de compresión (Recomendación: “Puntos que deben recordar cuando cree archivos MP3/WMA” en la página anterior)

Método de compresión	Velocuidad de transferencia	VBR	Frecuencia de muestro
MPEG 1 audio layer 3 (MP3)	32 k – 320 kbps	Sí	32, 44,1, 48 kHz
MPEG 2 audio layer 3 (MP3)	8 k – 160 kbps	Sí	16, 22,05, 24 kHz
Windows Media Audio Ver. 2, 8	64 k – 192 kbps	No	32, 44,1, 48 kHz

Orden de selección de carpetas/orden de reproducción de archivos

Número máximo de archivos/carpetas

• Número máximo de archivos: 999
• Número máximo de archivos en una carpeta: 255
• Profundidad máxima de los árboles: 8
• Número máximo de carpetas: 255 (incluyendo la carpeta raíz.)

Nota:

- Esta unidad cuenta el número de carpetas tanto si tienen archivos MP3/WMA como si no los tienen. - Si la carpeta seleccionada no contiene ningún archivo MP3/WMA, se reproducen los archivos MP3/WMA que están más cerca en el orden de reproducción. - El orden de reproducción puede ser distinto de otros reproductores MP3/WMA aunque se utilice el mismo disco. - Aparece "ROOT" cuando se visualiza el nombre de la carpeta raíz.

Copyright

Las leyes de copyright prohíben copiar, distribuir y vender material con derechos de autor, como pueda ser música, sin el permiso del propietario de tales derechos, con excepción de servir solo para entretenimiento personal.

Sin garantía

La descripción de arriba cumple con nuestras investigaciones hasta días de 2004. No hay garantía para la reproducción y visualización de MP3/WMA.

Control del Cambiador de discos CD

• Las unidades del Cambiador de CD están diseñadas para la unidad del Cambiador de CD Panasonic opcional (CX-DP880).

Preparativos:

• Conecte el Cambiador de discos CD, e inserte un cartucho (discos CD).

Modo del cambio de discos CD

Presione [SRC] para seleccionar el modo del Cambiador de CD y se inicia la reproducción.

Nota:

• Inserte un cartucho con discos CD cuando se visualice "NO DISC".
• La alimentación se conectará automáticamente cuando se inserte un cartucho.

Cambio de visualización

Presione [DISP].

Pista/ tiempo de reproducción/disco

Selección del disco

[An]: disco siguiente [√]: Disco anterior

Selección de canciones

[1]: Principio de la canción actual

Canción anterior (Presiónelo dos veces.)

Avance rápido/inversión rápida

Presione y mantenga presionado.

▶▶ (▶▶): Avance rápido [ ] (): Inversión rápida

Suéltelo para reanudar la reproducción.

Nota:

• Pueden producirse problemas durante la reproducción de discos CD-R. Consulte la sección de "Notas sobre los discos CD/tipos de CD (CD-R, CD-RW, CD-ROM)" (⇒ Página 95) - Esta unidad no es compatible con lo siguiente del Cambiador de discos CD.
• Reproducción de discos CD-RW. (a excepción de cuando se ha adaptado el CX-DP880)
• Reproducción de archivos MP3/WMA.
• Visualización de texto de CD.
• La pausa no funciona en el modo del Cambiador de discos CD.

Reproducción aleatoria

Todas las pistas disponibles se reproducen en secuencia aleatoria.

Presione [4] (RANDOM). Se enciende R.

Presione [4] (RANDOM) otra vez para cancelarlo.

Reproducción aleatoria de discos

DISC R

Todas las pistas disponibles del disco actual se reproducen en secuencia aleatoria.

Presione y mantenga presionado [4] (RANDOM) durante más de 2 segundos. Se enciende DISC R.

Presione y mantenga presionado [4] (RANDOM) otra vez durante más de 2 segundos para cancelarlo.

Reproducción de exploración

Se reproducen los primeros 10 segundos de cada pista en secuencia.

Presione [5] (SCAN).

Presione [5] (SCAN) otra vez para cancelarlo.

Reproducción por exploración de discos DISC

A partir del disco siguiente, se reproducen en secuencia los primeros 10 segundos de la primera pista de todos los discos.

Presione y mantenga presionado [5] (SCAN) durante más de 2 segundos. Se enciende DISC.

Presione y mantenga presionado [5] (SCAN) otra vez durante más de 2 segundos para cancelarlo.

Repetición de la reproducción REP

Se repite la pista actual.

Presione [6] (REPEAT). Se enciende REP.

Presione [6] (REPEAT) otra vez para cancelarlo.

Reproducción repetida de discos DISC REP

Se repite el disco actual.

Presione y mantenga presionado [6] (REPEAT) durante más de 2 segundos. Se enciende DISC REP.

Presione y mantenga presionado [6] (REPEAT) otra vez durante más de 2 segundos para cancelarlo.

Selección directa de disco

(Sólo para el controlador remoto)

Ejemplo: Número de disco 5

① Presione [#]. ② Presione [5]. ③ Presione [BAND] (SET).

Nota:

• Para suspender la selección directa del disco, presione [DISP].
• Cuando se presiona [#] se cancelan la reproducción aleatoria, reproducción aleatoria de discos, exploración, exploración de discos, repetición y repetición de la reproducción de discos.

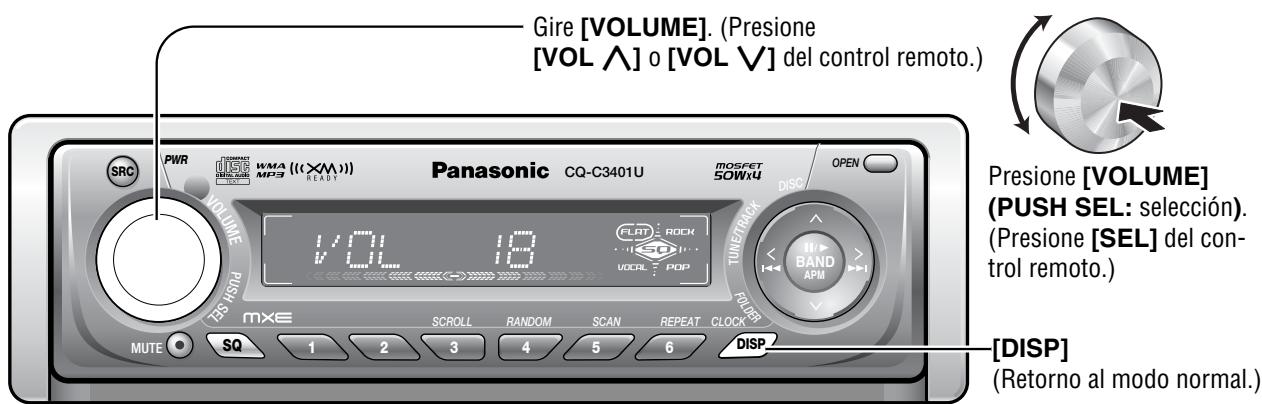

Ajuste de audio

Volumen

Ajuste inicial: 18

Margen de ajuste: 0 a 40

Graves/Agudos

Podrá ajustar el sonido de los graves y de los agudos.

Ajuste inicial: BAS (graves) 0 dB

TRE (agudos) 0 dB

Margen de ajuste: -12 dB a +12 dB (en 2 dB)

Ajuste del balance izquierdo-derecho/delantero-trasero

Podrá ajustar el nivel del sonido entre los altavoces derechos, izquierdos, delanteros y traseros.

Ajuste inicial: BAL (balance derecho-izquierdo) CNT (centro)

FAD (balance delantero-trasero) CNT (centro)

Margen de ajuste: 15 niveles cada uno

NIVEL del altavoz de subgraves

CQ-C3401U

Podrá cambiar el nivel de volumen del altavoz de subgraves.

Ajuste inicial: 0 dB

Margen de ajuste: MUTE (-∞) , -6 dB a + 6 dB (en 2 dB)

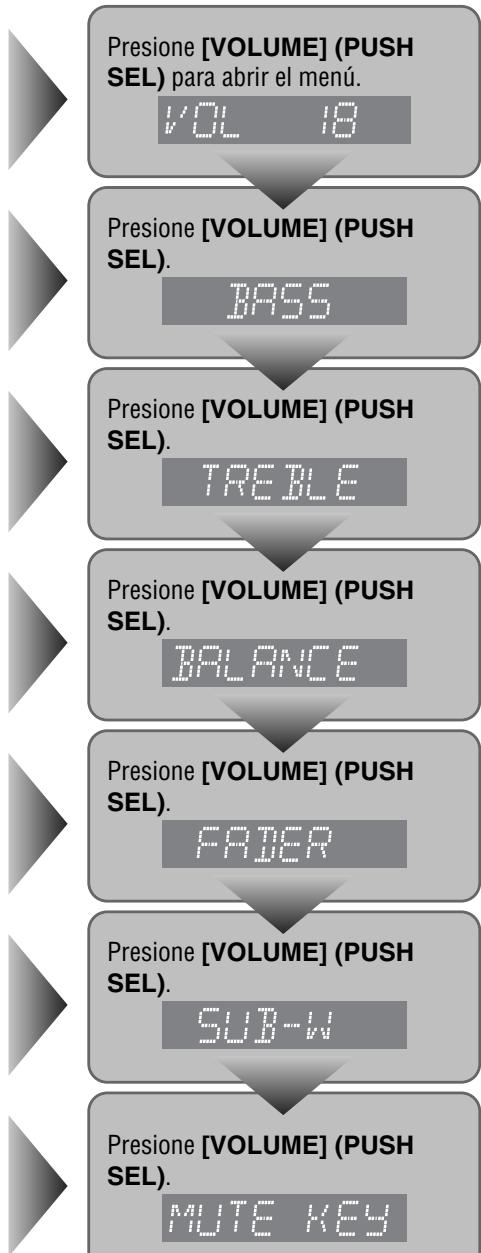

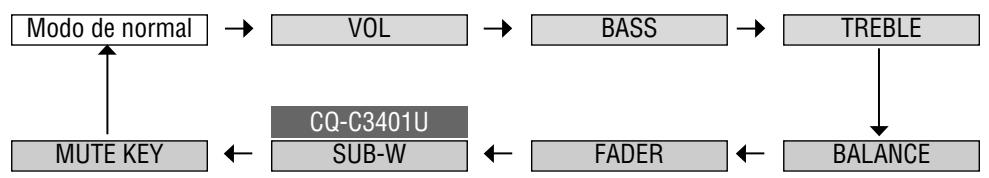

Silenciamiento/atenuación

Podrá seleccionar el silenciamiento o la atenuación. (→ Página 77)

Ajuste inicial: KEY MUTE

Nota:

• Para volver al modo normal, presione [DISP].
• No se efectúa ninguna operación durante más de 7 días en el ajuste de la función (2 días en el ajuste del volumen), el visualizador retorna al modo normal.
• El volumen también puede ajustarse directamente con [VOLUME] de la unidad principal. (→ Página 77)

Gire [VOLUME].

①: Subir ②:Bajar

Gire [VOLUME].

①: Subir ②: Bajar

Gire [VOLUME].

①: Subir ②: Bajar

Gire [VOLUME].

①: Incremento del canal derecho ②: Incremento del canal izquierdo

Gire [VOLUME].

①: Incremento del canal delantero ②: Incremento del canal trasero

Gire [VOLUME].

①: Subir ②: Bajar

Gire [VOLUME].

KEY ATT

Reducción de 10 pasos (Atenuación)

KEY MUTE

: Sin sonido (Silenciamiento) (Ajuste inicial)

Ajuste de la función

[DISP] (Retorno al modo normal.)

Presione y mantenga presionado [VOLUME] (PUSH SEL: selección) durante más de 2 segundos. (Presione y mantenga presionado [SEL] (MENU) durante más de 2 segundos en el control remoto.)

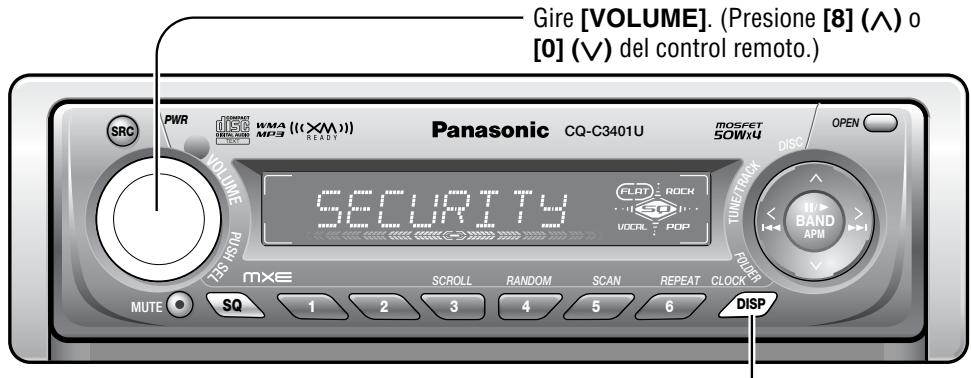

Función de seguridad

Le permite activar la referencia antirrobo cuando sale del vehículo.

Ajuste inicial: ON (Activado)

Patrones de visualización del medidor de nivel

Ajuste inicial: Patrón 1 Variedad: 4 tipos, OFF (Desactivado)

Presione y mantenga presionado [VOLUME] (PUSH SEL) durante más de 2 segundos para abrir el menú.

SECURITY

Presione [VOLUME] (PUSH SEL). PATTERN

Nota:

• Presione [DISP] para retornar al modo normal.
• Si no se efectúa ninguna operación durante más de 7 segundos en el ajuste de la dirección, el visualizador retorna al modo normal.

Gire [VOLUME].

① SLEW: El modo de seguridad está activado. (Ajuste inicial) ② SLED OFF: El modo de seguridad está desactivado.

SLED (Diodo emisor de luz de seguridad) ON

Cuando se desconecta (OFF) el interruptor de encendido...

• Se visualizará el mensaje de seguridad.
• Se activará la alarma de extracción del panel frontal. (⇒ Página 94)

Cuando se ha extraído el panel frontal extraíble...

• Parpadeará el indicador de seguridad (SLED). (⇒ Página 94)

Gire [VOLUME].

PATTERN1: Patrón 1 (Ajuste inicial) PATTERN4: Patrón 4 OFF: Patrón desactivado

Sistema antirrobo

Este aparato está provisto de una placa del panel extraíble. Al extraer esta placa del panel, la radio queda totalmente inoperable. Parpadeará el indicador de seguridad (SLED).

Extraiga la placa del panel extraíble

1 Desconecte la alimentación de la unidad. (⇒ Página 76) • Presione [OPEN]. Se abrirá el panel frontal extraíble. 3 Empuje el panel frontal extraíble hacia la derecha o la izquierda. 4 Tire del mismo hacia atrás. Presione con cuidado la parte inferior de la caja y abra la cubierta. Ponga el panel frontal extraíble en la caja y lléveselo consigo cuando salga del automóvil.

Instale la placa del panel extraíble

Acople el panel frontal extraíble con su orificio izquierdo en el pasador izquierdo que hay en la unidad principal. Acople el otro orificio en el otro pasador aplicando un poco de presión. 3 Mueva el panel frontal extraíble hacia arriba y abajo algunas veces para cerciorarse de que haya quedado fijado con seguridad. Cierre el panel frontal extraíble y presione el lado derecho del panel frontal extraíble hasta que produzca un sonido seco de confirmación de fijación.

Indicador de seguridad (SLED)

SLED parpadea cuando se extrae el panel frontal extraíble de la unidad.

Este indicador se activa cuando la función de seguridad está activada (ON). (⇒ Página 92)

Alarma de extracción del panel

Esta alarma suena para avisarle que no se olvide de extraer el panel antes de partir del vehículo.

Este indicador se activa cuando la función de seguridad está activada (ON). (⇒ Página 92)

Precaución

- Esta placa del panel no es impermeable. No la exponga al agua ni a humedad excesiva. - No extraiga la placa del panel cuando conduzca el vehículo. - No ponga la placa del panel sobre el tablero de instrumentos ni en lugares cercanos en los que la temperatura sube en gran medida. - No toque los contactos de la placa del panel extraíble ni de la unidad principal, porque podrá ocasionar mal contacto eléctrico. - Si se adhiere suciedad u otras materias extrañas en los contactos, límpielos con un paño limpio y seco. - No empuje con fuerza hacia abajo la placa del panel extraíble y no ponga nada cuando está abierta, porque podrá dañarse.

Si se quema el fusible, consulte a su distribuidor, o al centro de servicios autorizado Panasonic más cercano.

Advertencia

• Emplee fusibles del mismo amperaje especificado (15 A). El empleo de sustitutos distintos o de fusibles de mayores amperajes, o la conexión directa del aparato sin fusible, puede ser causa de incendio o de daños en el aparato. Si se quema el fusible de reemplazo, solicite el servicio al centro de servicio técnico Panasonic autorizado que le quede más cercano.

Mantenimiento

Esta unidad está diseñada y fabricada para asegurar el mínimo mantenimiento. Emplee un paño seco y suave para la limpieza rutinaria del exterior. No emplee nunca bencina, disolvente, ni otros solventes.

Notas acerca de los discos

Notas sobre los discos CD/tipos de CD (CD-R, CD-RW, CD-ROM)

Los discos CD de venta comercial deben tener una de estas etiquetas que se muestran a la derecha. Algunos discos CD protegidos contra copia no pueden reproducirse.

Cómo guardar los discos

• No toque la parte inferior del disco. No haga rayaduras en el disco. No doble el disco.
• Cuando no lo utilice, guarde el disco en su caja.

No emplee discos con formas irregulares.

No deje los discos en los lugares siguientes:

• Bajo la luz directa del sol
• Cerca de aparatos de calefacción
• Lugares polvorientos, sucios o húmedos
• Sobre los asientos o sobre el tablero de instrumentos

Limpieza de los discos

Emplee un paño seco y suave para frotar desde el centro del disco hacia fuera.

No adhiera ninguna pegatina ni etiqueta a los discos.

No escriba nada en la cara impresa con un bolígrafo ni con lápices de punta dura.

Lado de la etiqueta

No emplee discos con formas irregulares.

Notas sobre los discos CD-R/RW

• Es posible que se encuentre con algún problema al reproducir algunos discos CD-R/RW grabados en grabadoras de CD (unidad de CD-R/RW), ya sea debido a sus características de grabación o suciedad, huellas dactilares, rayaduras, etc. en la superficie del disco.
• Los discos CD-R/RW son menos resistentes a altas temperaturas y alta humedad que los discos CD musicales normales. Si los deja bajo el sol de un vehículo durante mucho tiempo seguido pueden dañarse y ser imposible su reproducción.
• Es posible que el aparato no pueda reproducir con éxito un disco CD-R/RW creado mediante la combinación de software de grabación, una grabadora de CD (unidad de CD-R/RW) y un CD si no son compatibles entre sí.
• Este reproductor no puede reproducir discos CD-R/RW si la sesión no se ha cerrado.
• Este reproductor no puede reproducir discos CD-R/RW que contengan datos que no sean CD-DA o MP3/WMA.
• Asegúrese de observar las instrucciones de los discos CD-R/RW para su manipulación.

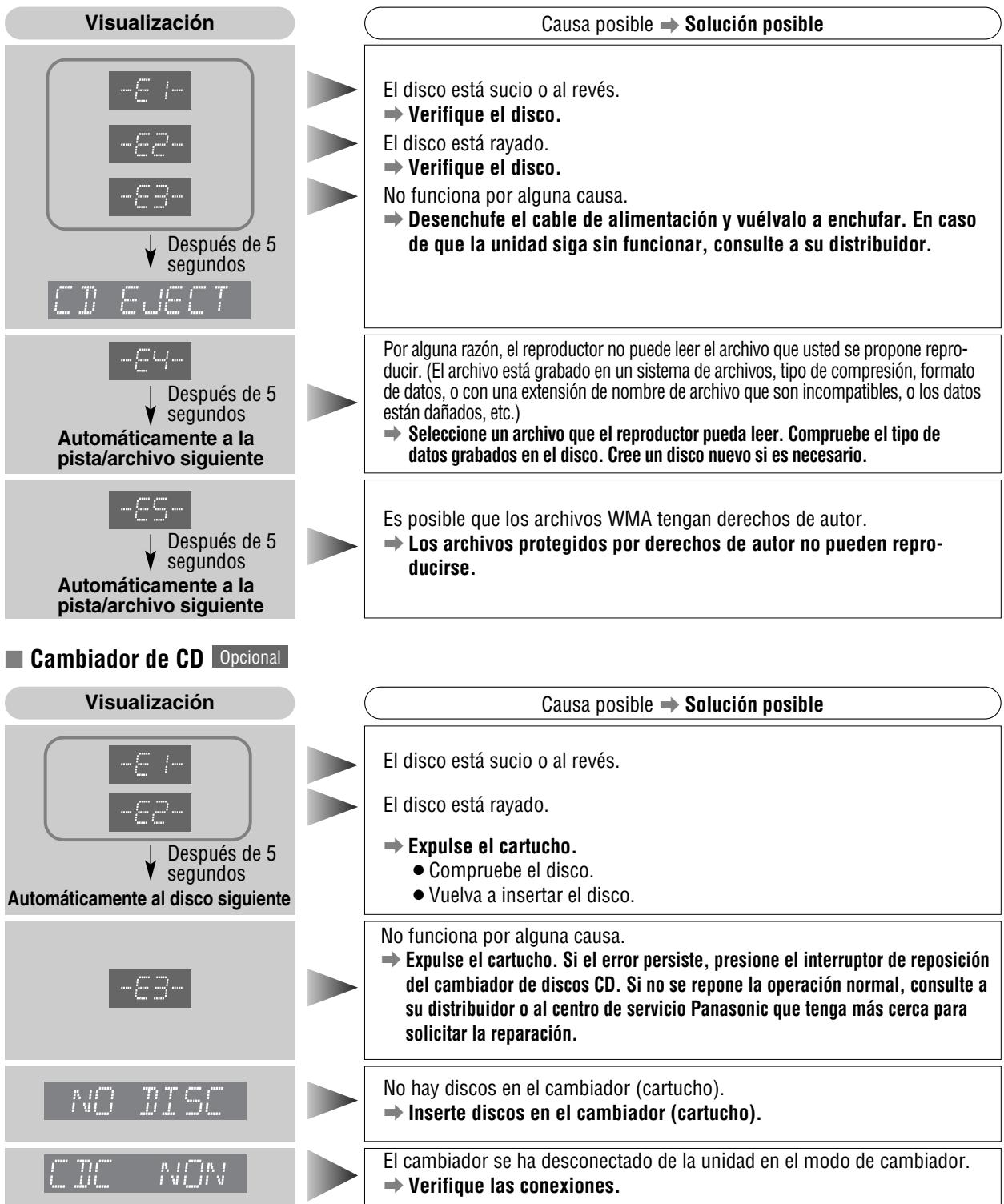

Solución de problemas

Si cree que hay algo que no funciona bien

Efectúe las comprobaciones y los pasos descritos en las tablas siguientes. Si las sugerencias descritas no resuelven el problema, le recomendamos llevar la unidad al centro de servicio técnico Panasonic autorizado que le quede más cerca. El servicio técnico del producto deberá realizarlo personal calificado. Solicite la revisión y la reparación a técnicos profesionales. Panasonic no se hace responsable de los accidentes que puedan ocurrir debido a la negligencia por la falta de verificación o por reparación por parte suya o por su propia revisión.

Advertencia

• No emplee el aparato en un estado anormal, por ejemplo, sin sonido, o con humo o mal olor, porque puede producirse fuego o descargas eléctricas. Deje de utilizar inmediatamente la unidad y consulte a su distribuidor.
• No intente nunca reparar la unidad usted mismo, porque es peligroso.

Común

Problema	Causa posible → Soluciones posible
Unidad sin alimentación	El cable de alimentación (bateria, alimentación y tierra) está conectado de forma errónea. → Compruebe el cableado.
	Se quema el fusible. → Elimine la Cause del fusible y reemplace por un fusible nuevo. Consulte con su concesionario.
No hay generación de sonido.	MUTE está ajustado a ON. → Ajuste MUTE a OFF.
	El cableado de las lineas de altovo no está correcto, o hay un contacto que está inter-rumpido o deficiente. → Compruebe el cableado de acuerdo con el diagrama del cableado. (→ Instrucciones de instalación)
La pantalla de demonstración se visu- aliza y no pueda oper- arse.	No puede operar la unidad WHILE aparece la pantalla de demostración. → Presione [DISP] para terminar la pantalla de demostración.
	Si la pantalla de demostración aparece_freqeventamente, existe una posibiliad de que haya un pobre contacto o cableado erróneo entre el conductor de la bateria de la unidad y el cable de bateria del automóvil. (El conductor de la bateria de bebe estar tiempo ener-gizado.) → Compruebe el cableado de la bateria de acuerdo con el diagrama de cableado.
Ruido	Hay un generator de ondas electromagnéticas tal como un teléfonocelular cerca de la unidad o sus lineas electricas. → Mantenga el generator de ondas electromagnéticas tal como un teléfonocelular alejado de la unidad y del cableado de la unidad. En caso de que el ruido no pueda eliminarse bajo al amés del cableado del automóvil, consulte con su concesionario.
	El contacto del conductor de puesta a tierra es pobre. → Asegürese de que el conductor de puesta a tierra está conectado segurally a una parte sin pintar del chassis.
El ruido se produce en pasos con las revolu- ciones del motor.	El ruido del alternadoriene desde el automóvil. → Cambie la posición del cableado del conductor de puesta a tierra. → Monte un filtro de ruido sobre la fuente de alimentación.
Algunas operaciones no peuvent executarse.	Algunos operaciones no peuvent executarse en los mostos particulares tales como el modo de�能. → Lea las instrucciones de operación cuidadosamente y cancele el modo. En caso de que la unidad se encuentre todasmente desculpesta, consulte a su distribuidor.
No hay sonido desde los altavoces	El ajuste balance izquierdo-derecho/delantero-trasero no es el apropiado. → Vuelva a ajustar balance izquierdo-derecho/delantero-trasero.
	Hay una ruptura, un cortocircuito, contacto pobre o cableado erróneo en relacion al cableado del altovo. → Compruebe el cableado del altovo.

Común (continuación)

Problema	Causa posible → Solución posible
Los canales del altovo está inverting entre el derecho e izquierdo.	El cableado de los altavoces se ha invertido entre el derecho y el izquierdo. →Realice el cableado del altovo de acuerdo con el diagrama del cableado.
El camino de sonido no es claro en el modo estéreo. El sonido central noguejarse.	Los terminales positivo y negativo en los canales derecho o izquierdo de los altavoces está conectados de forma invertida. →Realice el cableado del altovo de acuerdo con el diagrama del cableado.
La alimentación se corta inesperada-mente.	Se ha Activado el dispositivo de seguidad. →Consulte a su distribuidor o al centro de service Panasonic más cercano.

Radio

Problema	Causa posible ⇒ Soluciones posible
Recepción;pobre o ruido	La instalación de antenna o cableado del cable de antenna está con fallas. ⇒ Compruebe si la posición de montaje de antenna y su cableado está correctos. Además, compruebe para ver si la puesta a tierra de la antenna está connectada segurarmente al chasis.
	No se suministra alimentación al amplificador de antenna (cuando utilizes una antenna de pellicula, etc.). ⇒ Compruebe el cableado del conductor de bateria de antenna.
El número de emisoras preajustadas es menor de 6.	El número de emisoras que pueda recibirse es menor de 6. ⇒ Vaya a unaarea en donde el número de las emisoras que pueda recibirse sea的最大ima, e intente el preajuste.
Las emisoras preajustadas noSEOuen alma-cenarse.	El contacto del conductor de la batería es pobre, o el conductor de la batería no está tiempolynergizado. ⇒ Asegúrese de que el conductor de la batería se incluya conectado segura-mente, y preajuste de nuevo las emisoras.

Radio por satélite XM Opcional

Problema	Causa posible ⇒ Soluciones posible
No puede選擇narse el canal	No ha contrastado el serviceo con XM Satellite Radio Inc. → Consulte la Paging 80 de este manual y el situó de Internet de XM para inscribirse al serviceo de_radio de XM.

CD

Problema	Causa posible ⇒ Solución posible
No hay reproducción o el disco es expulsion.	El disco está colocado al revés. → Inserte el disco correctamente.
	Hay una falla o materiales extrañas en el disco. → Retire la materia extraña, o utilizes un disco sin fallas.
El sonido salute o tiene ruidos.	Hay una falla o materiales extrañas en el disco. → Retire la materia extraña, o utilizes un disco sin fallas.

Solución de problemas (continuación)

CD (continuación)

Nota:

• Consulte las "Observaciones sobre MP3/WMA". (→ Página 86)

Control remoto

Mensajes de visualización de error

CD/MP3/WMA

Nota: - Los mensajes de las secciones de ACCY y de visualización de la tabla de errores pueden variar según el cambiador utilizado. Para obtener más detalles, consulte el manual de instrucciones del cambiador de CD.

Solución de problemas (continuación)

Generalidades		Radio de FM estéreo
Alimentación	: 12 V CC (11 V – 16 V), tensión de prueba de 14,4 V, negativo a masa	Gama de freuencias	: 87,9 MHz – 107,9 MHz
		Sensibilidad de utilisería	: 10,2 dBf. (0,9 μV, 75 Ω)
Consumo	: Menos de 2,2 A (modo de CD, 0,5 W 4 canales)	Sensibilidad de silenciamiento a 50 dB	: 15,2 dBf. (1,6 μV, 75 Ω)
		Respuesta en freuencia	: 30 Hz – 15 kHz (± 3 dB)
Salida maximizinga de potencia	: 50 W x 4 (a 1 kHz) control de volumen al máximo	Selectividad de canal alternativo	: 75 dB
Acción del tono	: Graves: ±12 dB (a 100 Hz) Agudos: ±12 dB (a 10 kHz)	Separación estereofónica	: 35 dB (1 kHz)
Impedancia de altavoces	: 4 – 8 Ω	Relación de rechazo	: 55 dB
Tensión de salute de preamplificador	: 2,5 V (modo de CD, 1 kHz, 0 dB)	deImagen	: 100 dB
		Relación de rechazo de FI	: 62 dB
Impedancia de salute de preamplificador	: 200 Ω	Radio de AM
CQ-C3401U		Gama de freuencias	: 530 kHz – 1 710 kHz
		Sensibilidad de utilización	: 27 dB/μV (22 μV, señal/ruido 20 dB)
Tensión de salute del altavoz de subgraves	: 2,5 V	Reproductor de CD
Impedancia de salute del altavoz de subgraves	: 200 Ω	Frecuencia de muestro	: Sobremuestreo octuplo
		Convertidor DA	: Sistema 1 bit/DAC
		Tipo de fonocaptor	: 3 haces astigmático
		Fuente de luz	: Láser semiconductor
		Longitud de onda	: 790 nm
Dimensiones (An x Al x Prf): 178 x 50 x 160 mm {7" x 11/16" x 6 5/16"}		Respuesta en freuencia	: 20 Hz – 20 kHz (±1 dB)
Peso	: 1,4 kg {3 lbs. 1 oz}	Relación de señal/ruido	: 96 dB
		Distorsión armónica total	: 0,01 % (1 kHz)
		Fluctuation y trémolo	: Por debajo de los limites mensurables
		Separación de canales	: 75 dB

Nota:

• Las especificaciones y el diseño están sujetos a cambios sin previo aviso debido a mejoras del producto.
• Algunos valores e ilustraciones de este manual pueden ser distintos de los de su producto.
