Tipo de producto	Impresora térmica para etiquetas
Marca	DYMO
Modelo	LabelWriter 400 Turbo
Tecnología de impresión	Térmica directa (sin tóner ni tinta)
Alimentación	Adaptador de corriente incluido (100-240 V)
Conexión	USB (cable incluido)
Funciones principales	Impresión de etiquetas de dirección, códigos de barras, imágenes; botón de avance de papel; botón de expulsión; LED de estado
Indicador LED	Azul fijo: dispositivo listo; azul intermitente: etiquetas mal cargadas o bobina vacía
Software incluido	DYMO Label Software (compatible con Windows y Mac)
Suministros requeridos	Rollos de etiquetas DYMO específicos
Seguridad de instalación	No conectar el cable USB hasta que el software lo solicite

Preguntas frecuentes - LabelWriter 400 Turbo DYMO

¿Cómo instalar el software de la impresora LabelWriter 400 Turbo?

Inserte el CD-ROM incluido en su computadora. En Windows, siga las instrucciones en pantalla. Si la pantalla de instalación no aparece, haga clic en Inicio > Ejecutar y escriba D:\install.exe (reemplace D por la letra de su unidad). En Mac, haga doble clic en el icono del instalador. No conecte la impresora hasta que el software lo solicite.

¿Cómo conectar la impresora a la computadora?

Después de instalar el software, conecte el cable USB al puerto en la parte posterior de la impresora, luego el otro extremo a un puerto USB de la computadora. La alimentación se realiza a través del adaptador de corriente: conecte el cable de alimentación al adaptador, luego a la impresora y finalmente a un enchufe eléctrico.

¿Cómo cargar un rollo de etiquetas?

Abra la tapa superior. Retire el carrete y coloque el rollo de etiquetas en el eje del carrete, con las etiquetas saliendo por la parte inferior. Ajuste la guía del carrete contra el lado del rollo. Inserte el carrete en la ranura de la tapa alineando el borde izquierdo de la etiqueta con la ranura de alimentación. Cierre la tapa. La impresora avanza automáticamente hasta la primera etiqueta.

¿Qué significa el indicador LED azul fijo?

El indicador azul fijo indica que la impresora está encendida y lista para imprimir.

¿Qué significa el indicador LED azul intermitente?

Un indicador azul intermitente significa que las etiquetas no están cargadas correctamente o que el carrete de etiquetas está vacío. Verifique la carga y reemplace el rollo si es necesario.

¿Cómo imprimir mi primera etiqueta?

Abra el software DYMO Label. Haga clic en una etiqueta de dirección, escriba la dirección, elija la fuente, luego haga clic en el icono de impresión. Asegúrese de que la impresora esté encendida y las etiquetas cargadas.

¿Qué hacer si la impresora no alimenta las etiquetas?

Verifique que la primera etiqueta esté bien insertada en la ranura de alimentación. Si no se carga automáticamente, presione el botón de avance de papel para avanzar manualmente la etiqueta.

¿La impresora utiliza cartuchos de tinta o tóner?

No, la LabelWriter 400 Turbo es una impresora térmica. No utiliza tinta ni tóner. La impresión se realiza mediante calor en etiquetas especiales. Solo necesita rollos de etiquetas.

¿Puedo usar etiquetas de otras marcas?

Se recomienda usar etiquetas DYMO especialmente diseñadas para la LabelWriter. El uso de etiquetas no compatibles puede dañar el cabezal de impresión o causar atascos.

¿Dónde puedo encontrar la guía del usuario completa?

La guía del usuario completa del software DYMO Label está disponible en el CD-ROM incluido. También puede consultar la ayuda en línea después de la instalación o visitar el sitio www.dymo.com para recursos adicionales.

MANUAL DE USUARIO LabelWriter 400 Turbo DYMO

Guía para Comenzar Rápidamente

Siga estos pasos para instalar la impresora LabelWriter e imprimir su primera etiqueta.

1. Desempaque de su impresora LabelWriter

NOTE No conecte la impresora a su computadora hasta que se pida que lo haga durante la instalación del software.

1 Desempaque su impresora y guarde los materiales de empaque.
2 Asegúrese de tener todas las cosas que se muestran en la Figure 1.

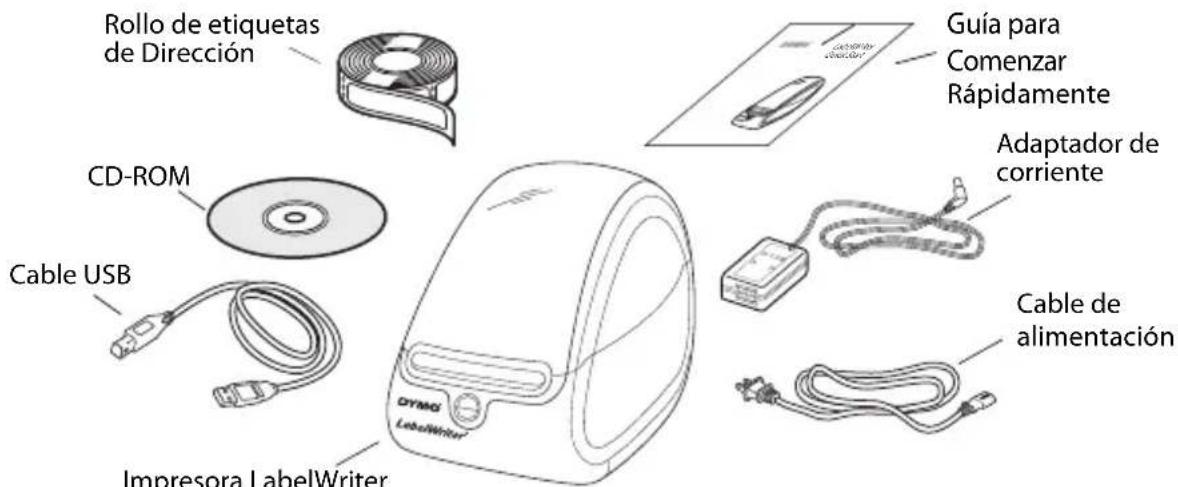

Rollo de etiquetas de Dirección CD-ROM Cable USB Impresora LabelWriter Guía para Comenzar Rapidamente Adaptador de corriente Cable de alimentación

Figura 1

Su impresora LabelWriter es una impresora térmica y no utiliza tóner ni cartuchos de tinta. Al contrario, utiliza el calor de una cabeza de impresión térmica para

imprimir etiquetas con un tratamiento especial. Las etiquetas son el único consumible que necesitas comprar.

Familiarícese con los componentes principales de la impresora.

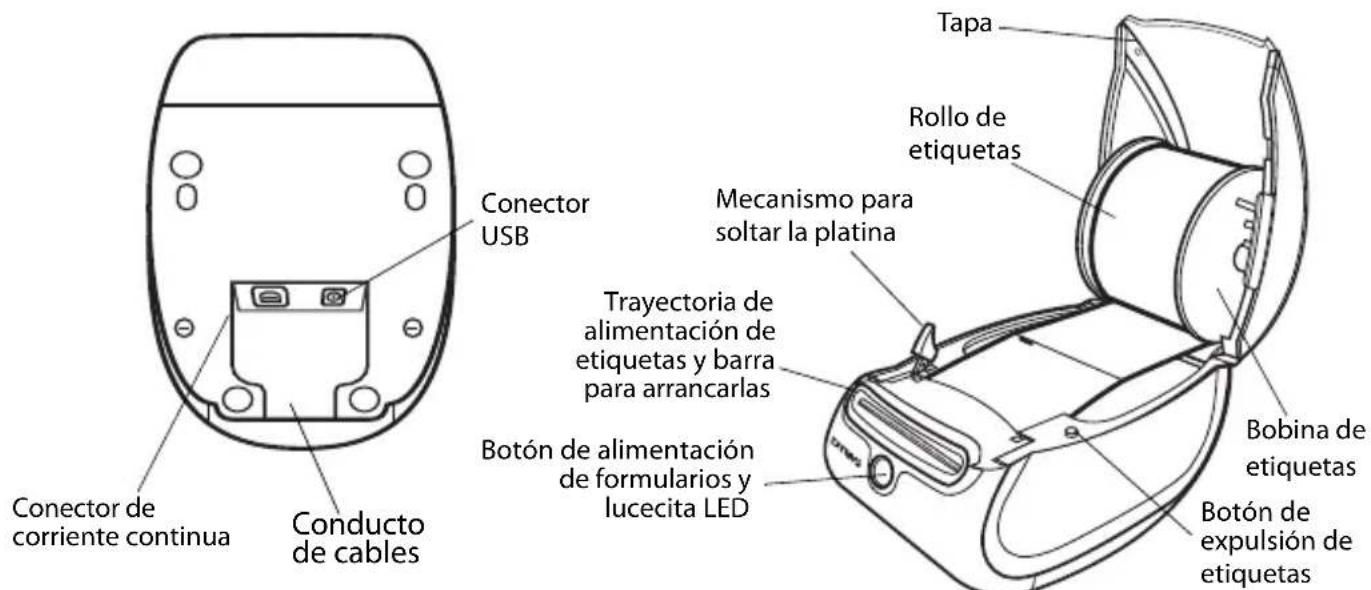

Conector de corriente continua Conducto de cables Conector USB Mecanismo para soltar la platina Trayectoria de alimentación de etiquetas y barra para arrancarlas Botón de alimentación de formularios y lucecita LED Tapa Rollo de etiquetas Bobina de etiquetas Botón de expulsión de etiquetas

Figura 2

Características de la impresora LabelWriter

Se utiliza el botón de alimentación de formularios en la parte delantera de la impresora para hacer avanzar una sola etiqueta. Se utiliza el botón de expulsión de etiquetas para quitar las etiquetas de la impresora al cambiar el rollo.

La lucecita LED de estado le permite identificar visualmente el estado actual de su impresora:

• Azul sólido - está prendida y la impresora está lista.
• Azul parpadeante - no están cargadas correctamente las etiquetas o la bobina de etiquetas está vacía.

2. Instalación del software

NOTE No conecte su impresora a su computadora hasta que se le indique que lo haga durante la instalación del software.

1 Inserte el CD de LabelWriter en su unidad de CD-ROM. Después de unos segundos, aparecerá la pantalla de instalación.

Si no aparece la pantalla de instalación:

a. Haga clic en Inicio y luego en Ejecutar en la barra de tareas de Windows. Aparece el cuadro de diálogo de Ejecutar.
b. Entre D:\install.exe (donde D es la letra asignada a la unidad de CD-ROM) y haga clic en Sí.

2 Seleccione la versión con el idioma que desee instalar y siga las instrucciones.

Para instalar el software en un sistema Mac OS

1 Inserte el CD de DYMO LabelWriter en la unidad de CD-ROM. Luego de unos segundos, aparecerá el icono del instalador de DYMO Label Software. Consulte la Figura 3.

Figura 3

2 Haga doble clic en el icono del instalador y siga las instrucciones.

Si no ve su impresora en la lista de impresoras cuando la instalación haya finalizado, consulte el archivo Léame para obtener instrucciones que le permitan agregar la impresora.

3. Conectando su Impresora LabelWriter

NOTE No conecte la impresora a su computadora hasta que se le indique que lo haga durante la instalación del software.

Para conectarla a la alimentación eléctrica

1 Conecte el cable de alimentación al adaptador de corriente. Véase Figure 4.
2 Conecte el adaptador de corriente al conector de alimentación en la parte inferior de la impresora. Véase Figure 5.
3 Conecte el otro extremo del cable de alimentación al enchufe (tomacorriente).
4 Conecte el cable USB al puerto USB en la parte inferior de la impresora. Véase Figure 5.
5 Meta los cables de alimentación y USB a través del conducto de cables y coloque la impresora en su lugar.

NOTE NO CONECTE el otro extremo del cable USB a su computadora hasta que se pida que lo haga durante la instalación del software.

6 Cuando el instalador de software lo indique, conecte el cable USB al puerto USB. Véase Figure 6.

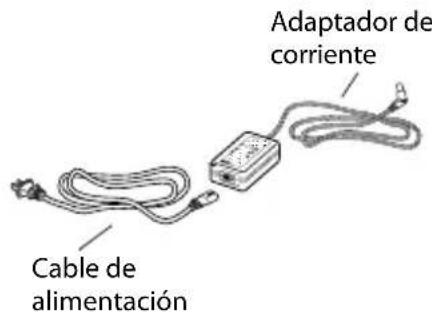

Adaptador de corriente Cable de alimentación

Figura 4

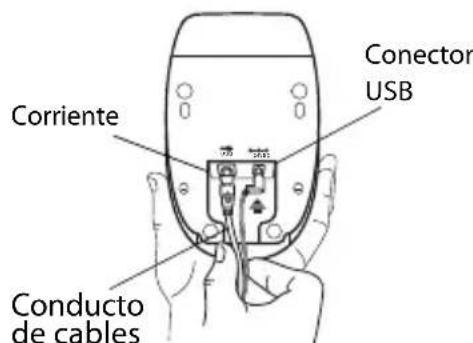

Conector USB Corriente Conducto de cables

Figura 5

Puerto USB

Figura 6

4. Cargando las Etiquetas

Para cargar etiquetas recortadas por troquel

1 Oprime el botón de alimentación de formularios para expulsar las etiquetas que protegen la impresora durante el envío.

2 Abra la tapa y quite el material de empaque dentro del compartimiento de etiquetas.

3 Retire la bobina desde la parte interior de la tapa.

4 Sostenga el eje de la bobina en su mano izquierda y coloque el rollo de etiquetas en el eje de la bobina de manera que las etiquetas salgan por debajo y la orilla izquierda del rollo de etiquetas esté tocando el costado de la bobina. Véase Figure 7.

5 Coloque la guía de la bobina en el lado derecho de la bobina y aprieta fuerte la guía al lado del rollo de etiquetas, sin dejar ningún espacio entre el rollo y la bobina. Véase Figure 8.

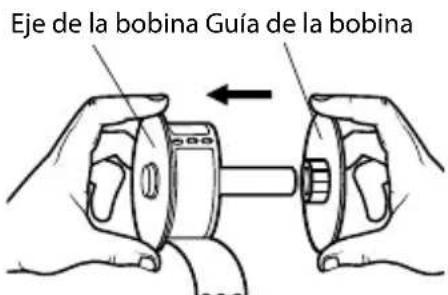

Eje de la bobina Guía de la bobina

Figura 7

NOTE El rollo de etiquetas tiene que estar bien ajustado, tocando los dos lados de la bobina de etiquetas, sin espacio, para evitar que las etiquetas se desplacen lateralmente al pasar a través de la impresora.

6 Inserta la bobina de etiquetas en la ranura en la tapa de la impresora con las etiquetas saliendo por debajo del rollo. Véase la Figure 9.

7 Alinee la orilla izquierda de la etiqueta con el lado izquierdo de la ranura de alimentación de etiquetas e inserta la etiqueta en la ranura. Véase la Figure 10.

La impresora hará avanzar las etiquetas, parándose al comienzo de la primera etiqueta. Si la impresora no hace avanzar las etiquetas, asegúrese de que la primera etiqueta esté metida completamente y luego oprima el botón de alimentación de etiquetas.

8 Cierre la tapa.

Ahora usted está listo/lista para imprimir su primera etiqueta.

5. Imprimiendo su Primera Etiqueta

Para imprimir una etiqueta de dirección

1 Haga clic en Inicio, luego Programas>DYMO Label>DYMO Label.

Al abrir la aplicación por primera vez, se le pide que registre el software. Al registrar el software, tendrá la seguridad de que se le informarán de las actualizaciones de software. También se le pide que entre su dirección de remitente por defecto.

2 En la ventana principal, haga clic una vez en la etiqueta de dirección y teclee una dirección.

3 Escoja un tipo de letra que le guste en la barra de herramientas de Formato.

4 Haga clic en para imprimir la etiqueta.

La Figure 11 resalta algunas de las características principales del DYMO Label Software.

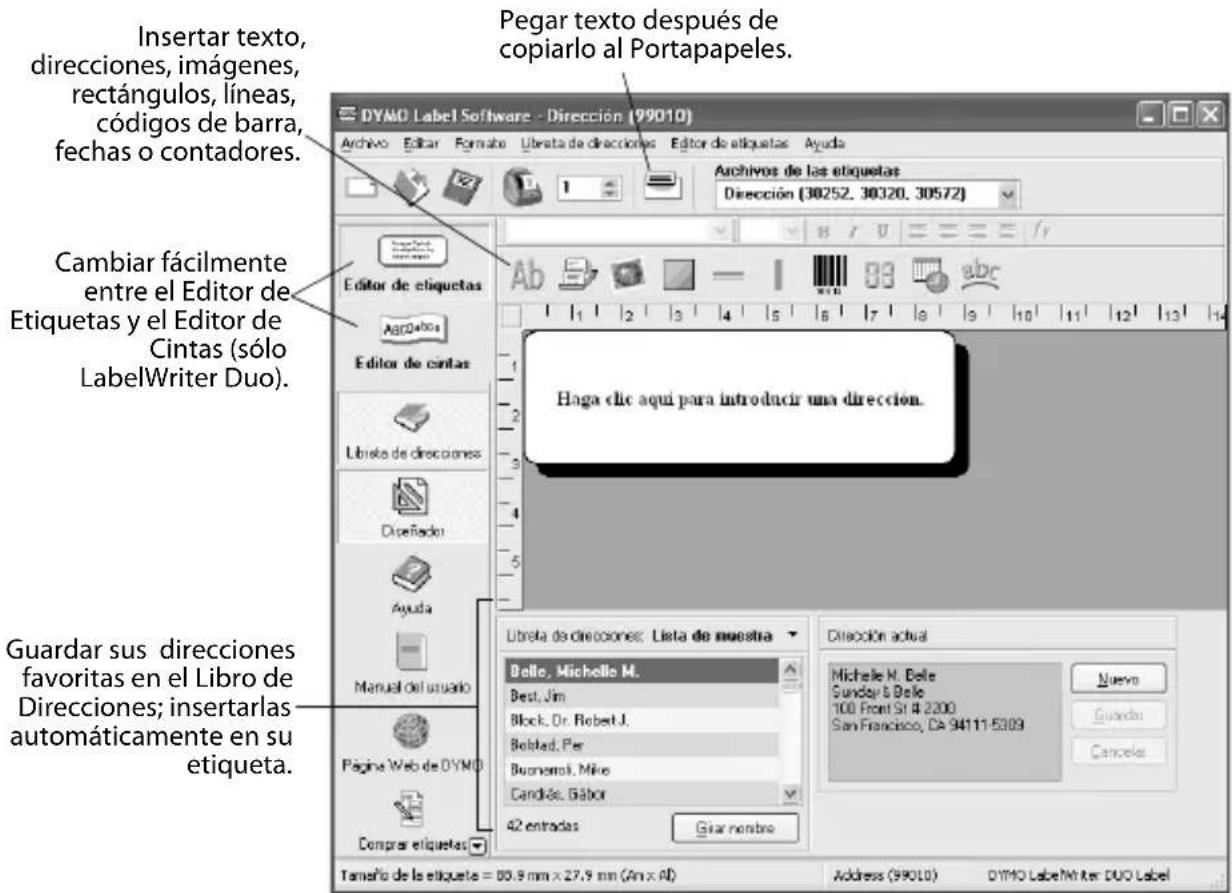

Insertar texto, direcciones, imágenes, rectángulos, líneas, códigos de barra, fechas o contadores. Pegar texto después de copiarlo al Portapapeles. Cambiar fácilmente entre el Editor de Etiquetas y el Editor de Cintas (sólo LabelWriter Duo). Haga clic aquí para introducir una dirección. Guardar sus direcciones favoritas en el Libro de Direcciones; insertarlas automáticamente en su etiqueta. Dello, Michelle M. Best, Jim Block, Dr. Robert J. Bobstad, Per Buonemoli, Mike Candías, Gábor 42 entradas Comprar etiquetas Tamaño de la etiqueta = 80.9 mm x 27.9 mm (Am x Af) Address (99010) DYMO LabelWriter DUO Label

Figura 11

Para detalles completos acerca del uso del software, consulte el Guía del Usuario del DYMO Label Software en el CD-ROM del DYMO LabelWriter, o en la ayuda en línea.
