Tipo de producto	Aspersor telescópico de impulso
Marca	Aqua Joe
Modelo	AJIST39BM
Superficie cubierta máx	129,1 m²
Diámetro de riego máx	12,8 m
Presión máx	120 psi (8,3 bar)
Caudal máx	15,9 L/min
Alcance máx de los chorros	6,4 m
Formas de chorro	Intensivo a niebla
Ajuste de superficie	Sector circular parcial o completo (0° a 360°)
Altura del trípode	63,5 cm a 99,1 cm
Material del trípode	Aluminio
Material del aspersor	Latón
Conexión de manguera	Manguera de riego estándar
Peso	1,4 kg
Garantía	2 años contra defectos de material y fabricación
Mantenimiento	Purgar después del uso para evitar la congelación
Piezas de repuesto	Contactar al servicio al cliente Snow Joe® + Sun Joe®

Preguntas frecuentes - AJIST39BM Aqua Joe

¿Cómo ajustar el alcance del chorro?

Utilice la pantalla deflectora (Fig. 1) para ajustar el alcance del chorro. Gírela para modificar la distancia de riego.

¿Cómo ajustar la superficie de riego?

Ajuste los collares de fricción (Fig. 2) para elegir un sector circular parcial o completo (5° a 360°). Para un círculo completo, levante la palanca de disparo (Fig. 3).

¿Cómo cambiar la forma del chorro?

Gire el pasador del difusor (Fig. 4) para pasar de un chorro estrecho a una niebla amplia.

¿Cómo ajustar la altura del trípode?

Afloje el manguito de bloqueo, despliegue la varilla telescópica a la altura deseada (63,5 a 99,1 cm), luego bloquee girando el manguito en sentido horario (Fig. 5 y 6).

¿Cómo conectar la manguera de riego?

Conecte su manguera de riego estándar a la boquilla prevista en el aspersor (Fig. 8). Asegúrese de que la conexión sea hermética.

¿Cómo mantener el aspersor?

Después del uso, purgue completamente el agua del aspersor. Pliegue las patas del trípode antes de guardarlo en un lugar seco.

¿Qué hacer en caso de congelación?

No deje que el agua se congele dentro del aspersor. El agua se expande al congelarse y puede dañar el aparato. Purgue siempre el agua antes del invierno.

¿Dónde encontrar los números de modelo y serie?

Se encuentran en la etiqueta adhesiva colocada en el aspersor. Anótelos para cualquier solicitud de servicio postventa.

¿Cuál es la garantía de este aspersor?

Aqua Joe ofrece una garantía limitada de 2 años contra defectos de material y fabricación para uso residencial. Contacte al servicio al cliente para cualquier reclamo.

¿Cómo contactar al servicio al cliente?

Llame al 1-866-SNOWJOE (1-866-766-9563) o envíe un correo electrónico a [e-mail] para obtener ayuda.

MANUAL DE USUARIO AJIST39BM Aqua Joe

Si tiene preguntas o comentarios, comuníquese con el centro de servicio

al cliente de Snow Joe® + Sun Joe® llamando al:

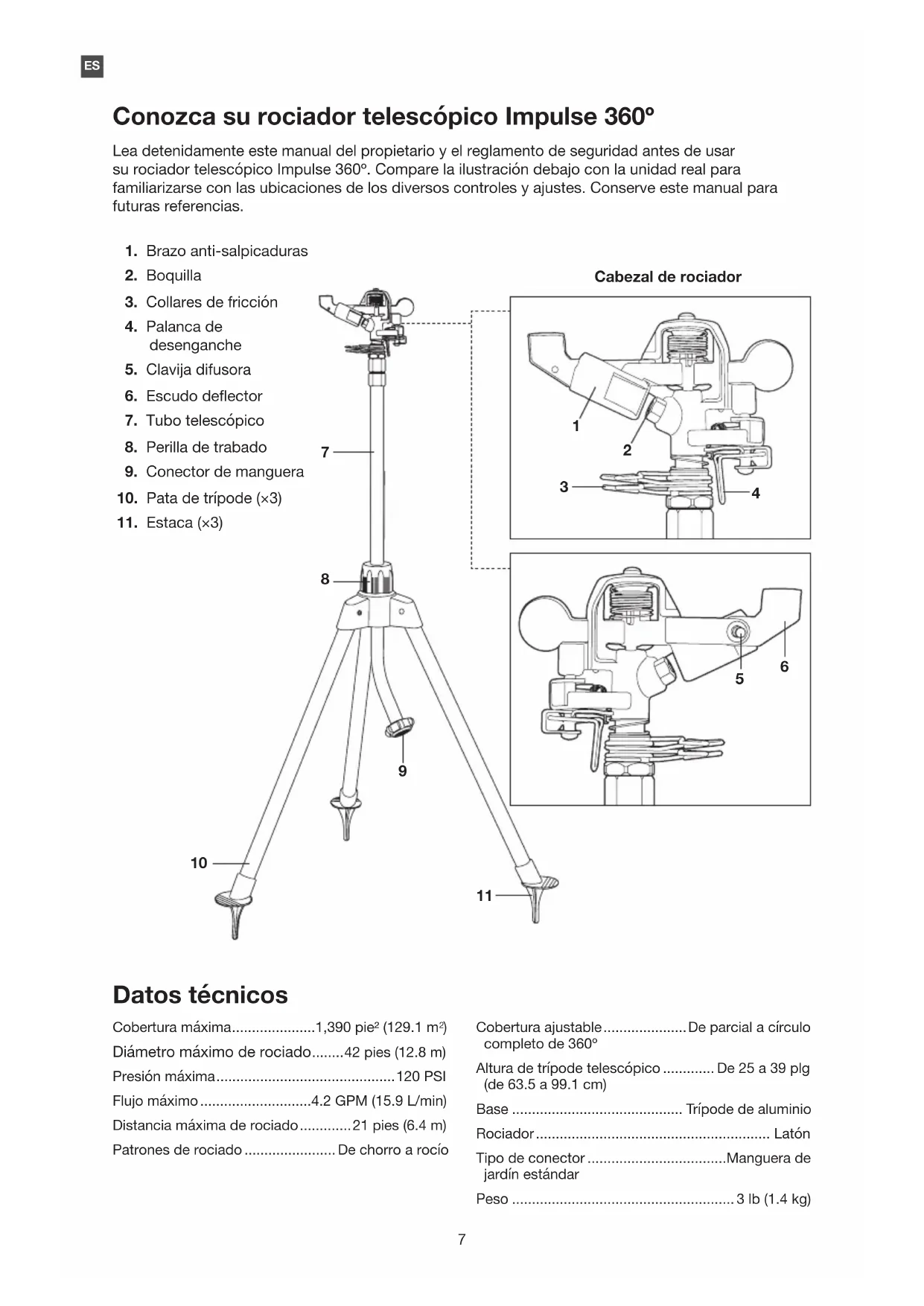

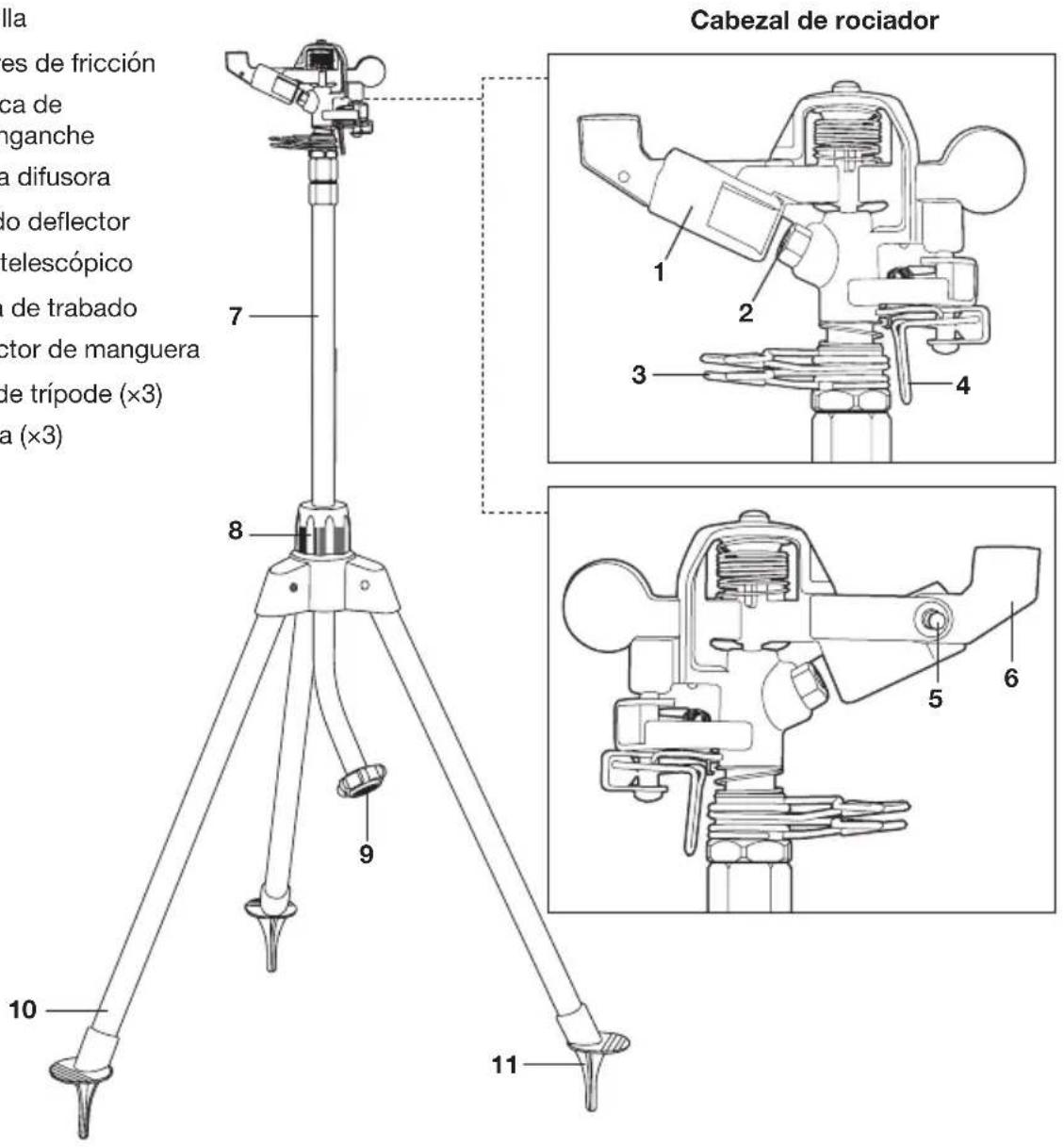

Conozca su rociador telescópico Impulse 360°

Lea detenidamente este manual del propietario y el reglamento de seguridad antes de usar su rociador telescópico Impulse 360°. Compare la ilustración debajo con la unidad real para familiarizarse con las ubicaciones de los diversos controles y ajustes. Conserve este manual para futuras referencias.

1. Brazo anti-salpicaduras
2. Boquilla
3. Collares de fricción
4. Palanca de desenganche
5. Clavija difusora
6. Escudo deflector
7. Tubo telescópico
8. Perilla de trabajo
9. Conector de manguera
10. Pata de trípode (×3)
11. Estaca (×3)

Cabezal de rociador 7 8 9 10 11 1 2 3 4 5 6

Datos técnicos

Cobertura máxima.....1,390 pie² (129.1 m²)

Diámetro máximo de rociado.....42 pies (12.8 m)

Presión máxima....120 PSI

Flujo máximo....4.2 GPM (15.9 L/min)

Distancia máxima de rociado......21 pies (6.4 m)

Patrones de rociado ...... De chorro a rocío

Cobertura ajustable.....De parcial a círculo completo de 360°

Altura de trípode telescópico ...... De 25 a 39 plg (de 63.5 a 99.1 cm)

Base ..... Trípode de aluminio

Rociador..... Latón

Tipo de conector ....Manguera de jardín estándar

Peso 3 lb (1.4 kg)

Operación

Control de distancia

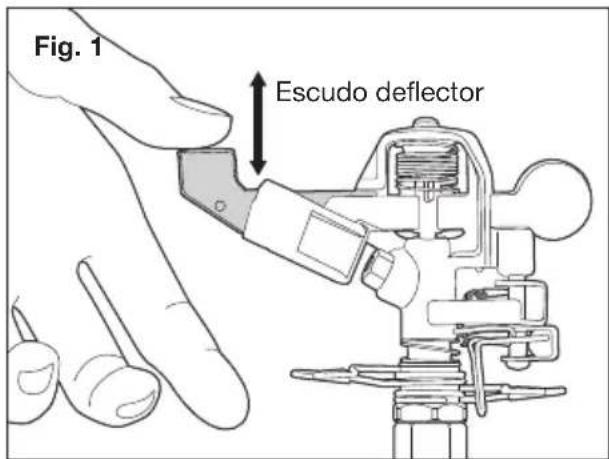

Use el escudo deflector para ajustar la distancia del rociado (Fig. 1).

Fig. 1 Escudo deflector

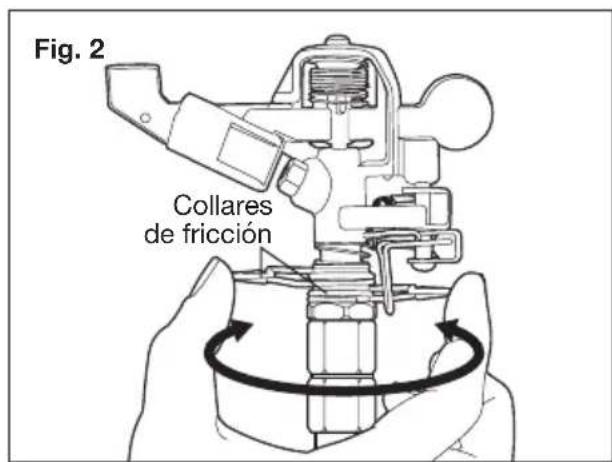

Ajuste los collares de fricción para la cobertura del área del círculo deseada (de 5° a 360°) (Fig. 2).

Fig. 2 Collares de fricción

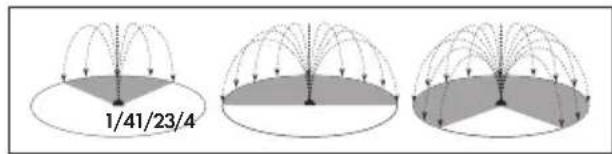

1/41/23/4

Control de cobertura 360°

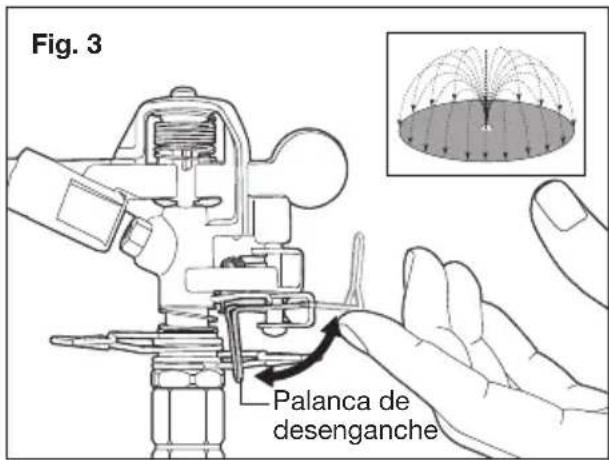

Levante la palanca de desenganche para un círculo completo (de 0° a 360°) (Fig. 3).

Fig. 3 Palanca de desenganche

Ajuste de patrones de rociado

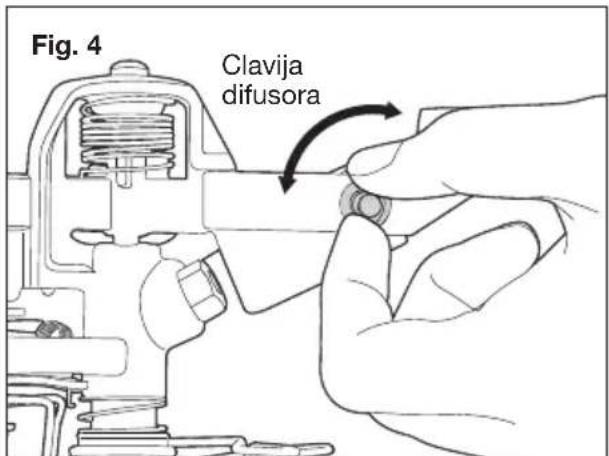

Gire la clavija difusora para ajustar el rociado de chorro estrecho a rociado ancho (Fig. 4).

Fig. 4 Clavija difusora

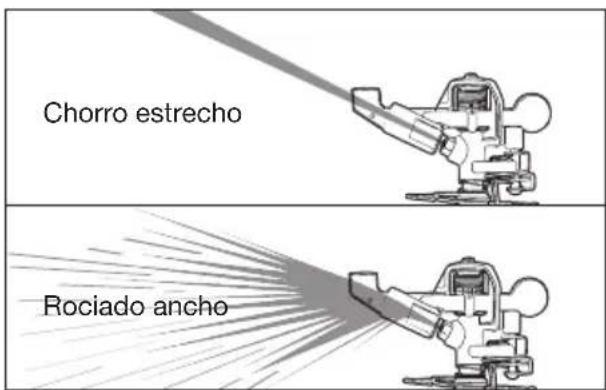

Chorro estrecho Rociado ancho

Trípode telescópico

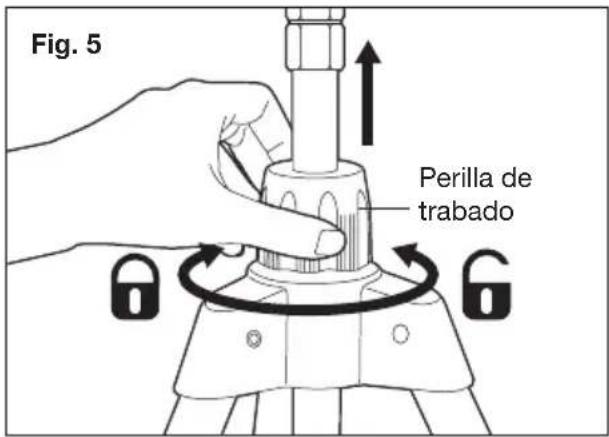

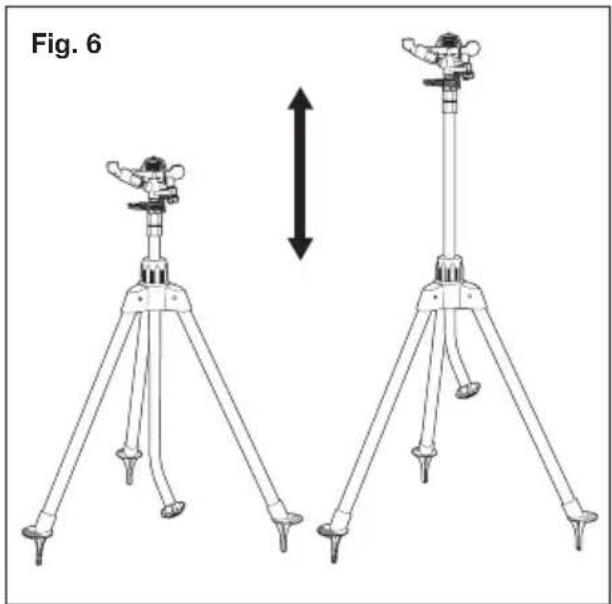

Para extender el trípode, afloje la perilla de trabado y extienda el tubo telescópico a la altura deseada. Trabe el tubo en su posición girando la perilla de trabado en sentido horario (Figs. 5 y 6).

Fig. 5 Perilla de trabajo

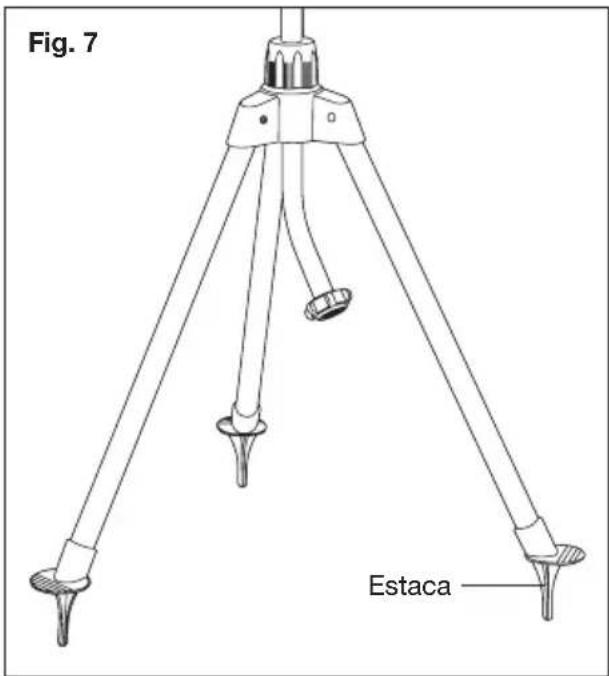

Las estacas de las patas perforan el suelo para una mayor estabilidad sin dañar su jardín mientras desplaza el rociador para cubrir distintas áreas (Fig. 7).

Extienda las patas y entierre las estacas en el suelo.

Fig. 7 Estaca

Conexión a la manguera de jardín

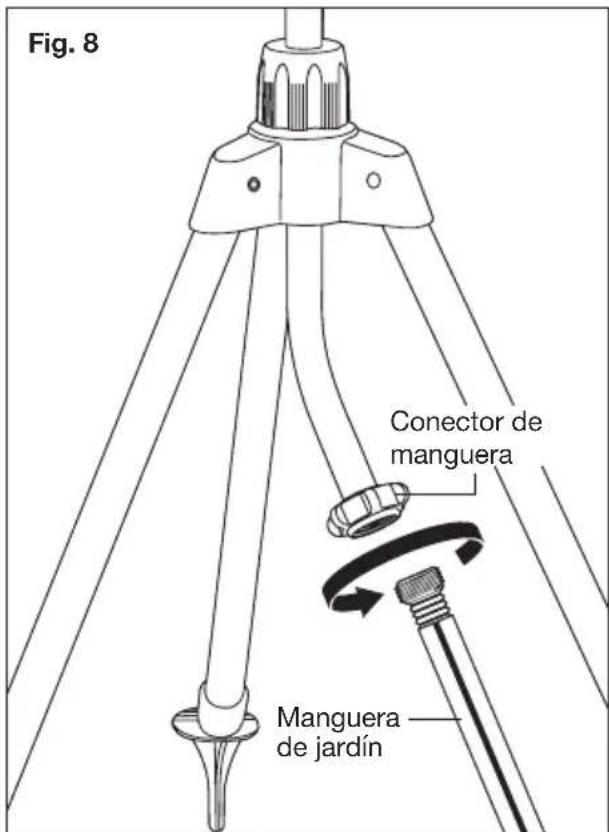

Conecte su manguera de jardín al conector de manguera (Fig. 8).

Fig. 8 Conector de manguera Manguera de jardín

Consejos de irrigación

Riegue solo cuando sea necesario, preferentemente en las mañanas, para minimizar la pérdida de agua a través de la evaporación. Para estimular un crecimiento profundo de raíces, riegue profundamente pero tan infrecuentemente como sea posible. Esté siempre atento al riego para evitar escurrimientos.

NOTA: ya que el agua se expande al congelarse, drene completamente el agua de los rociadores y mangueras para evitar daños si la temperatura cae por debajo de los 32°F (0°C).

Mantenimiento

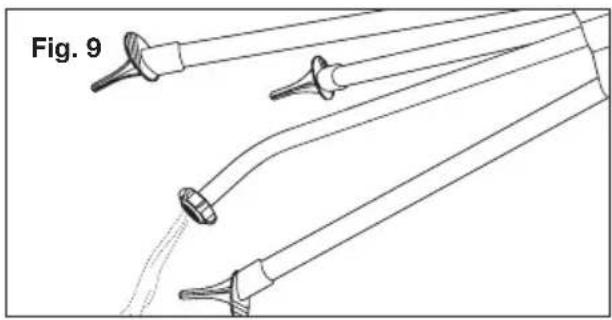

Drene el rociador después del uso. NO PERMITA que el agua se congele en el rociador (Fig. 9).

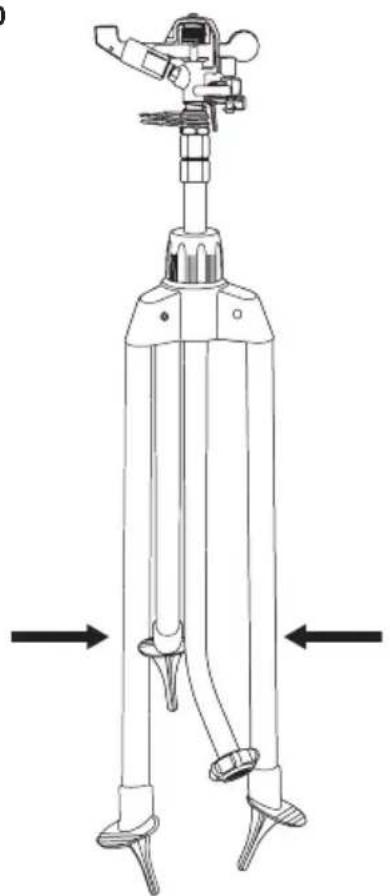

Pliegue las patas del trípode para su almacenamiento (Fig. 10).

Fig. 10

Si su rociador telescópico de latón Impulse 360° AJ-IST39BM de Aqua Joe® requiere servicio o mantenimiento, comuníquese con la central de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

Modelo y número de serie

Al contactar a la empresa o programar una reparación en un centro autorizado, usted necesitará proporcionar el modelo y número de serie, los cuales se encuentran en la etiqueta colocada en el rociador. Copie estos números en el espacio proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto: Modelo: A | J | + | S | T | 3 | 9 | B | M | Nº de serie:

LA PROMESA DE SNOW JOE® + SUN JOE® AL CLIENTE

POR SOBRE TODO, en Snow Joe, LLC ("Snow Joe") estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe ^® , Sun Joe ^® , o Aqua Joe ^® (el "Producto") no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la "Garantía") para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joegarantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).
