MANUAL DE USUARIO ELP Manet 8F MARTIN

¡ADVERTENCIA! Antes de instalar, operar o realizar el mantenimiento de este producto, lea las precauciones de seguridad.

Se utilizan los siguientes símbolos para identificar información importante de seguridad, tanto en el producto como en este manual:

¡Advertencia! Peligro para la seguridad. Riesgo de lesiones graves o muerte. ¡Advertencia! Voltaje peligroso. Riesgo de descarga eléctrica letal o grave. ¡Advertencia! Peligro de incendio. ¡Advertencia! Riesgo de quemaduras. Superficie caliente. No tocar. ¡Advertencia! Emisión de luz intensa. ¡Advertencia! Consulte la documentación del usuario.

¡Advertencia! Producto de Grupo de Riesgo 2 según IEC/TR 62778 (para más detalles, consulte “Protección contra lesiones oculares” en la página 6). Este producto emite radiación potencialmente peligrosa que puede ser dañina para los ojos. No mire directamente la luz emitida por el producto. Coloque el producto de modo que no se espere una exposición prolongada a una distancia inferior a 1,2 m (4 pies). No observe la luz emitida con instrumentos ópticos ni con ningún dispositivo que pueda concentrar el haz. Este dispositivo está diseñado exclusivamente para uso profesional como luz de escenario. No es para uso doméstico. Si no se siguen las precauciones de seguridad que se indican a continuación, presenta riesgos de lesiones graves o muerte debido a peligros de incendio, descarga eléctrica y caídas. Si no se respetan las precauciones de seguridad descritas a continuación, puede generar un riesgo de incendio o lesiones oculares. Al instalar, conectar la alimentación, operar o realizar mantenimiento en el dispositivo, cumpla con todas las leyes, normativas y reglamentos locales aplicables. La instalación solo debe ser realizada por profesionales cualificados. La seguridad y idoneidad del equipo de elevación, el lugar de instalación, el método de anclaje, el hardware de montaje y la instalación eléctrica son responsabilidad del instalador. La fuente de luz contenida en esta luminaria solo debe ser reemplazada por el fabricante, su agente de servicio o una persona con cualificación similar. El dispositivo es adecuado para su montaje a cualquier altura, incluyendo por debajo de 1,2 m y por encima de 5 m sobre el nivel del suelo. No utilice el dispositivo en una altitud superior a los 200 m sobre el nivel del mar.

Instale, utilice y realice el mantenimiento de este producto únicamente siguiendo las indicaciones detalladas en sus manuales de seguridad y usuario ya que, de lo contrario, podría generar un riesgo para la seguridad o causar daños no cubiertos por la garantía del producto. Siga las precauciones de seguridad que se enumeran a continuación y observe todas las advertencias presentes en este manual y en el producto. Conserve este manual para futuras consultas. Para acceder a la documentación más reciente y otra información sobre este y todos los productos Martin, visite el sitio web de Martin en http://www.martin.com. SPANISH/ESPAÑOLMartin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A 21 Soporte técnico Si tiene alguna pregunta sobre cómo instalar o utilizar el dispositivo de forma segura, póngase en contacto con el servicio técnico de Harman Professional:

• Para soporte técnico en Norteamérica, por favor contacte con: [e-mail] Teléfono: [phone]

• Para soporte técnico fuera de Norteamérica, contacte por favor con su distribuidor nacional.

Protección frente a descargas eléctricas No exponga el dispositivo a la lluvia ni a la humedad. No sumerja el dispositivo en agua ni en ningún otro líquido. No instale el dispositivo en un lugar donde pueda producirse una inundación. Asegúrese de que el dispositivo se encuentra conectado eléctricamente a tierra. Cuando no lo utilice, desconecte el dispositivo de la alimentación AC. Desconecte inmediatamente el dispositivo de la alimentación eléctrica si alguna junta, tapa, cable u otro componente está dañado, defectuoso, deformado o muestra signos de sobrecalentamiento. No vuelva a conectar la alimentación hasta que se hayan realizado las reparaciones necesarias. No abra el dispositivo ni retire ninguna tapa. Remita cualquier operación de servicio no descrita en este manual a un servicio técnico autorizado por Martin. Corte la alimentación eléctrica de toda la instalación en el cuadro principal de distribución y asegure el bloqueo del suministro antes de realizar cualquier trabajo de instalación o mantenimiento. Utilice únicamente una fuente de alimentación de corriente alterna AC que cumpla con los códigos eléctricos y de construcción locales, y que cuente con protección contra sobrecargas y fallos a tierra (fallos de masa). Para conectar el dispositivo a la alimentación AC, debe disponer primero de un cable de entrada de alimentación de 16 AWG o 1,5 mm² con una capacidad nominal de 8 A. Si tiene previsto conectar varios dispositivos en cadena a la alimentación AC, deberá utilizar un cable de entrada de alimentación de 12 AWG o 2,5 mm² con una capacidad nominal de 16 A. En Estados Unidos y Canadá, los cables de entrada de alimentación y los cables de retransmisión de alimentación deben estar certificados por UL, siendo de tipo SJT o superior. En la Unión Europea, los cables deben ser de tipo H05RN-F o superior. Martin ofrece cables adecuados con los conectores correctos. El dispositivo tiene un consumo de potencia típico de 530 W. El dispositivo consume una corriente máxima total de:

• 5,3 A cuando está conectado a una red eléctrica de 100-120 V~

• 2.5 A cuando está conectado a una red eléctrica de 208 V~

• 2.2 A cuando está conectado a una red eléctrica de 230-240 V~ No conecte un dispositivo, ni una cadena en serie de dispositivos interconectados, a la alimentación si la corriente máxima resultante supera las especificaciones eléctricas de cualquier cable o conector utilizado para suministrar alimentación. Antes de conectar cualquier dispositivo al conector MAINS THRU/OUT del equipo, verifique la corriente máxima que consumen todos los dispositivos que conectará en cadena. No supere un total de 16 amperios como máximo al sumar el consumo de corriente de toda la cadena, incluido el primer dispositivo. Si retransmite la alimentación de un dispositivo ELP Manet 8F a otro conectando el conector MAINS THRU/OUT de un dispositivo al conector MAINS IN del siguiente, observe los siguientes límites de seguridad:22 Martin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A

• Cuando la alimentación principal sea de 100 V a 120 V, no conecte más de tres (3) dispositivos ELP Manet 8F entre sí en cadena, en total.

• Cuando la alimentación principal sea de 208 V, no conecte más de tres (3) dispositivos ELP Manet 8F entre sí en cadena, en total.

• Cuando la alimentación principal sea de 230 V a 240 V, no conecte más de cinco (5) dispositivos ELP Manet 8F entre sí en cadena, en total. El dispositivo presenta una corriente de irrupción RMS de medio ciclo típica de 12,7 A durante los primeros 10 milisegundos al conectar la alimentación de red a 230 V~, 50 Hz. La tensión y la frecuencia de corriente alterna en el conector MAINS OUT del dispositivo son iguales a las aplicadas en el conector MAINS IN. Antes de utilizar el dispositivo, verifique que todo el equipo y los cables de distribución eléctrica estén en perfectas condiciones, que estén dimensionados para los requisitos de corriente de todos los dispositivos conectados y que sean del tipo adecuado para el lugar de instalación (incluyendo resistencia al agua, contaminación, temperatura y rayos UV). El transceptor DMX del dispositivo está aislado/SELV para evitar bucles de masa y por razones de seguridad.

Protección frente a quemaduras y fuego No opere el dispositivo si la temperatura ambiente (Ta) supera los 40 °C. La superficie del dispositivo puede alcanzar hasta 68 °C si se opera a la temperatura ambiente máxima permitida. Antes de manipularlo, deje que el dispositivo se enfríe durante al menos 5 minutos. Instale el dispositivo únicamente sobre una superficie no combustible (ladrillo, hormigón, yeso etc.). Mantenga una distancia mínima de 50 cm entre el dispositivo y materiales combustibles (telas, madera, papel, etc.). No dirija la luz del dispositivo hacia ninguna superficie situada a menos de 1 m del dispositivo. Mantenga el dispositivo alejado de materiales inflamables (líquidos volátiles, etc.). No exponga el cristal frontal a la luz solar ni a ninguna otra fuente de luz intensa desde ningún ángulo. Las lentes pueden concentrar los rayos del sol en el interior del dispositivo, lo que podría provocar un incendio. Asegúrese de que existe un flujo de aire libre y sin obstrucciones alrededor del dispositivo. Deje un espacio de al menos 0.2 m de espacio libre alrededor del dispositivo. No intente anular los conmutadores térmicos o fusibles. No modifique el dispositivo de ninguna forma que no esté descrita en este manual ni instale piezas que no sean originales de Martin. No adhiera filtros, máscaras u otros materiales sobre ninguna lente u otro componente óptico. Para modificar el haz de luz, utilice únicamente accesorios aprobados por Martin.

Protección frente a daños oculares No mire directamente a la salida de luz del dispositivo. No mire directamente la lámpara en funcionamiento. Puede ocasionar lesiones oculares. No mire la luz emitida a través de lupas, telescopios, prismáticos u otros instrumentos ópticos similares que puedan concentrar el haz luminoso. Asegúrese de que las personas no miren directamente al frontal del dispositivo cuando este se encienda repentinamente. Esto puede ocurrir al conectar la alimentación, al recibir una señal DMX o al seleccionar ciertos elementos del menú de control.Martin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A 23 Para minimizar el riesgo de irritación o lesiones oculares, desconecte el dispositivo de la alimentación en todo momento cuando no esté en uso y asegure una buena iluminación en el área para reducir el diámetro pupilar de quienes trabajen sobre o cerca del dispositivo. Este dispositivo corresponde al Grupo de Riesgo 2 únicamente para luz azul, según IEC/TR 62778. Emite radiación óptica potencialmente peligrosa. Se clasifica dentro de las categorías de Grupo de Riesgo que se indican a continuación, conforme a IEC/TR 62778 bajo las peores condiciones.

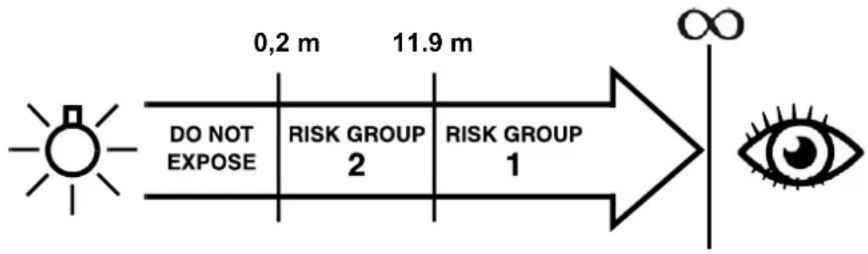

A una distancia inferior a 0,2 m del dispositivo, la luz emitida puede causar lesiones en los ojos o en la piel antes de que las respuestas naturales de aversión de la persona expuesta (reflejo de parpadeo y reacción ante molestias en la piel) puedan protegerla. A distancias superiores a 0,2 m, los riesgos potenciales de lesiones oculares y cutáneas provocados por la luz suelen evitarse gracias a estos reflejos naturales de aversión. Coloque el dispositivo de manera que las personas no puedan estar expuestas a la luz emitida por el dispositivo a una distancia inferior a 0,2 m y que no se espere que miren fijamente la luz durante períodos prolongados a menos de 11,9 m del dispositivo.

Protección frente a lesiones Durante su uso, fije el dispositivo firmemente a una superficie o estructura fija, como se describe en este manual. No lo coloque sobre una superficie donde pueda caerse o representar un peligro. Cuando está instalado, el dispositivo no puede ser transportado. Antes de la instalación, compruebe que la estructura de soporte pueda soportar con seguridad al menos seis veces (o más si lo exige la normativa local vigente) el peso de todos los accesorios y equipos que se instalarán sobre ella. Durante la instalación en altura, bloquee el acceso por debajo del área de trabajo. En aplicaciones marítimas y otros entornos donde puedan producirse movimientos o vibraciones, el dispositivo debe fijarse a una estructura de truss o similar mediante un soporte omega atornillado al yugo del dispositivo y una abrazadera de anclaje que envuelva completamente el tubo o cuerda del truss, como una abrazadera tipo pinza. No utilice una abrazadera de anclaje atornillada directamente al yugo del dispositivo. No utilice abrazaderas tipo G ni otras con mordazas abiertas. Si el dispositivo se instala en un lugar donde podría causar lesiones o daños en caso de caída, instale, tal como se describe en este manual, un sistema de sujeción secundario, como un cable de seguridad aprobado por un organismo oficial, como TÜV, para el peso que asegura. El cable de seguridad debe cumplir con la norma EN 60598-2-17 Sección

17.6.6 o BGV C1 / DGUV 17, y debe ser capaz de soportar una carga estática

suspendida de al menos seis veces (o más, si así lo requieren las normativas locales) el peso que sujeta. Elimine al máximo cualquier holgura en el cable de seguridad (por ejemplo, pasándolo más de una vez alrededor de la estructura de elevación). Asegúrese de que, en caso de fallo del sistema de sujeción principal, el dispositivo no pueda caer más de 20 cm antes de ser retenido por el cable de seguridad. Si el punto de anclaje del cable de seguridad se deforma, no suspenda el dispositivo. Solicite la reparación del dispositivo a un servicio técnico autorizado por Martin. 0,2 m

11.9 m24 Martin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A

El dispositivo puede fijarse a una superficie con el yugo colgando verticalmente hacia abajo o apoyado en posición vertical únicamente. No intente fijar el dispositivo a una superficie con el yugo en ningún ángulo distinto al vertical. Si fija el yugo del dispositivo directamente a una superficie, utilice elementos de fijación suficientemente resistentes y adecuados para la aplicación y el entorno. Instale una arandela directamente bajo la cabeza de cada elemento de fijación. Todos los elementos utilizados deben ser de acero grado 8.8 como mínimo. Los tornillos deben fijarse con tuercas autoblocantes. Asegúrese de que todos los accesorios, como portageles y aletas (barn doors), estén firmemente sujetos. Cuando instale, ajuste, configure o limpie el dispositivo, bloquee el acceso debajo del área de trabajo y utilice una plataforma estable. No utilice el dispositivo si observa la falta o el deterioro de tapas, protectores, o cualquier componente óptico. Si ocurre un problema de funcionamiento, detenga inmediatamente el uso del dispositivo y desconéctelo de la alimentación. No intente utilizar un dispositivo que esté visiblemente dañado.Martin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A 25 Introduction The ELP Manet 8F from Martin® is an LED wash lighting fixture with a 500W RGBALC COB LED engine with exceptional color rendering properties. The fixture can be controlled using any DMX-compliant controller and can be remotely configured by RDM. It also features stand-alone operation with capacity for up to 16 scenes. The fixture is supplied with the following items:

¡Advertencia! Lea la sección “Información de seguridad”, en la página 20, antes de instalar el dispositivo. Si tiene preguntas sobre como instalar este producto de forma segura, contacte con su distribuidor Martin. Ubicación del dispositivo El dispositivo está diseñado exclusivamente para uso en interiores. No lo instale en exteriores ni en lugares húmedos. Respete las limitaciones indicadas en la sección “Información de seguridad” de la página 20. El dispositivo requiere una circulación de aire libre y sin obstrucciones a su alrededor para garantizar una refrigeración adecuada. No lo coloque en un espacio sin ventilación. ¡Advertencia! Vea la ilustración a la derecha. Las lentes pueden concentrar la luz solar y otras fuentes de luz intensa, lo que presenta un riesgo de incendio y daños al dispositivo. Esto puede generar un peligro potencial de incendio y causar daños. Coloque o proteja la cabeza del dispositivo de manera que la lente frontal no quede expuesta a la luz solar ni a ninguna otra fuente de luz intensa desde ningún ángulo, ni siquiera por unos segundos. ¡Importante! No apunte la salida de luz de otros equipos de iluminación hacia el dispositivo, ya que una luz potente puede dañar la pantalla. Utilización de cierres de cuarto de vuelta Al fijar una abrazadera omega a la horquilla del dispositivo, utilice ambos cierres de cuarto de vuelta. Consulte el dibujo a la derecha. Para bloquearlos, gire los cierres de cuarto de vuelta 90° completos en sentido horario. Fijación del dispositivo a una superficie plana El dispositivo puede instalarse en una superficie fija y plana con su horquilla de montaje colgando verticalmente o en posición vertical solamente. La instalación puede realizarse fijando directamente el yugo de montaje a la superficie o mediante el uso de un soporte omega que se fija a la horquilla de montaje y a la superficie. Para fijar el accesorio a una superficie atornillando su horquilla directamente a la superficie:

1. Introduzca un perno M12, tornillo o elemento de fijación similar a través del orificio central del yugo y

asegure firmemente el yugo a la superficie, orientando el dispositivo hacia el área que debe iluminar.

2. Si existe riesgo de que el dispositivo cause lesiones o daños en caso de fallo en el montaje,

asegúrelo con un cable de seguridad según se describe en la sección “Fijación con cable de seguridad” en la página 41.

3. Desbloquee ambos mecanismos de inclinación, ajuste la inclinación y vuelva a bloquearlos.

Para sujetar el dispositivo a una superficie mediante tornillos en la horquilla:

1. Introduzca un perno M12, tornillo o elemento de fijación similar a través del orificio de un soporte

omega de dimensiones correctas y asegure firmemente el soporte a la superficie, de modo que el dispositivo, una vez montado, esté orientado hacia el área que debe iluminar.

2. Fije la horquilla de montaje del dispositivo al soporte omega utilizando los dos puntos de sujeción de

cuarto de vuelta en la horquilla.

3. Si existe riesgo de que el dispositivo cause lesiones o daños en caso de fallo en el montaje,

asegúrelo con un cable de seguridad según se describe en la sección “Fijación con cable de seguridad” en la página 41.

4. Desbloquee ambos mecanismos de inclinación, ajuste la inclinación y vuelva a bloquearlos.

SPANISH/ESPAÑOL40 Martin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A Montaje del dispositivo en un truss ¡Advertencia! Debe utilizar un soporte omega y una abrazadera tipo pinza o una abrazadera de elevación similar que envuelva completamente el tubo del truss en instalaciones que puedan estar sujetas a movimientos o vibraciones, como en aplicaciones marítimas (consulte la sección “Información de seguridad” en la página 20). Montaje colgante con orientación vertical hacia abajo El dispositivo puede fijarse únicamente a un truss o tubo horizontal colgando verticalmente hacia abajo, utilizando cualquiera de los siguientes métodos:

• una abrazadera de sujeción aprobada y adecuada, atornillada directamente a la horquilla del dispositivo, o

• una espiga estándar de 28 mm y herrajes de montaje compatibles, o

• un soporte omega fijado a la horquilla del dispositivo con sujeciones de un cuarto de vuelta y una pinza abrazadera atornillada al soporte omega. Instalación colgada verticalmente hacia abajo con una pinza abrazadera Para instalar el dispositivo colgando verticalmente hacia abajo desde un truss o tubo horizontal utilizando una pinza abrazadera:

1. Atornille firmemente una pinza abrazadera de montaje adecuada a la horquilla de montaje del

dispositivo, teniendo en cuenta la necesidad de apuntar el dispositivo al objeto o área que se va a iluminar..

2. Trabajando desde una plataforma estable, fije la abrazadera al truss o tubo de la armadura, con el

accesorio colgando verticalmente hacia abajo y apuntando al área que se va a iluminar..

3. Si existe riesgo de que el dispositivo cause lesiones o daños en caso de fallo en el montaje,

asegúrelo con un cable de seguridad según se describe en la sección “Fijación con cable de seguridad” en la página 41.

4. Desbloquee ambos mecanismos de inclinación, ajuste la inclinación y vuelva a bloquearlos.

Instalación colgada verticalmente hacia abajo con espiga de 28 mm La horquilla del dispositivo admite un accesorio de espiga estándar de 28 mm (disponible a través de los distribuidores de Martin). La espiga puede usarse junto con accesorios de montaje compatibles para suspender el dispositivo verticalmente hacia abajo. Para suspender el dispositivo de una estructura o tubo horizontal, utilice una espiga de 28 mm:

1. Pase la espiga por el orificio del centro de la horquilla del dispositivo y fíjela firmemente con una

tuerca autoblocante que esté en perfecto estado.

2. Trabajando desde una plataforma estable, fije la espiga a herrajes de elevación compatibles, con el

dispositivo colgando verticalmente hacia abajo y apuntando al área que debe ser Iluminada.

3. Si existe el riesgo de que el accesorio pueda causar lesiones o daños si se cae, fíjelo con un cable

de seguridad como se describe en “Fijación con un cable de seguridad” en la página 41.

4. Desbloquee ambos mecanismos de inclinación, ajuste la inclinación y vuelva a bloquearlos.

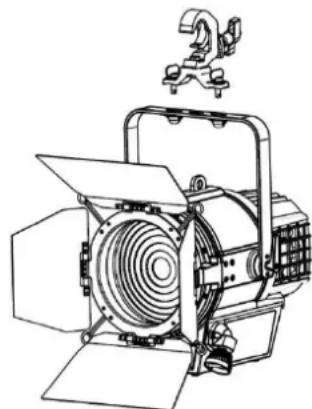

Instalación colgada verticalmente hacia abajo con soporte omega y pinza abrazadera de montaje Para instalar el dispositivo colgando verticalmente hacia abajo desde un truss o tubo horizontal utilizando un soporte omega y una pinza abrazadera de montaje:

1. Atornille firmemente una abrazadera de montaje adecuada a un

soporte omega, de centro a centro, de 106 mm, utilizando una tuerca autoblocante.

2. Fije el soporte omega a la horquilla de montaje del dispositivo, girando

las sujeciones de un cuarto de vuelta 90° en el sentido de las agujas del reloj para bloquearlos.

3. Trabajando desde una plataforma estable, fije la pinza de montaje, con

el dispositivo colgando verticalmente hacia abajo, y apuntando al área que debe ser Iluminada.Martin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A 41

4. Si existe el riesgo de que el accesorio pueda causar lesiones o daños si se cae, fíjelo con un cable

de seguridad como se describe en “Fijación con un cable de seguridad” en la página 41.

5. Desbloquee ambos mecanismos de inclinación, ajuste la inclinación y vuelva a bloquearlos.

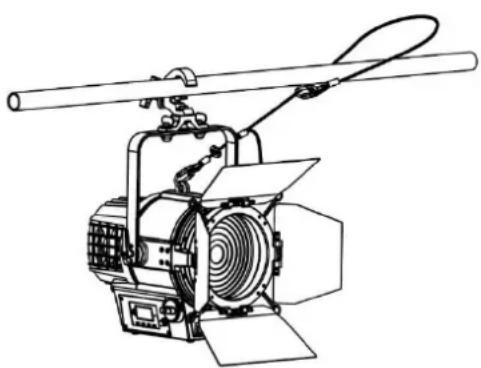

Fijación con un cable de seguridad Si existe riesgo de que el dispositivo pueda caer y causar lesiones o daños, asegúrelo con un cable de seguridad (u otro sistema de sujeción secundario) aprobado para soportar el peso que va a asegurar y que esté en perfectas condiciones. Fije el cable de seguridad al punto de anclaje situado en la parte superior del dispositivo y luego páselo alrededor del tubo del truss (u otro punto de anclaje seguro) tal como se muestra en el dibujo a la derecha. Elimine toda la holgura posible del cable de seguridad (por ejemplo, pasándolo más de una vez alrededor del tubo del truss). Asegúrese de que el cable de seguridad sujetará el dispositivo de forma segura en caso de fallo del sistema de sujeción principal. Si un punto de anclaje del cable de seguridad resulta dañado o deformado, no utilice el dispositivo. Devuélvalo a un Centro de Servicio Martin para su reparación. Colocar el dispositivo sobre una superficie Es posible instalar el dispositivo sobre una superficie fija y plana con su horquilla de montaje en posición vertical hacia arriba únicamente, utilizando una espiga estándar de 28 mm y un trípode o hardware de montaje seguro similar. No instale el dispositivo con la horquilla en ningún otro ángulo. ¡Advertencia! Asegúrese de que el dispositivo y el hardware de montaje no representen un peligro de tropiezo o caída. Para colocar el equipo sobre una superficie:

1. Fije una espiga estándar de 28 mm a la horquilla de montaje del equipo, pasando la espiga por

el orificio central de la horquilla y asegurándolo con una tuerca autoblocante.

2. Fije la espiga a un trípode compatible u otro soporte de montaje seguro.

3. Coloque el soporte en un lugar donde no suponga un riesgo de tropiezo, caída, etc. Si lo sitúa en

una zona donde exista riesgo de que el equipo pueda causar daños o lesiones en caso de fallo del montaje, asegúrelo con un cable de seguridad tal como se indica en el apartado “Aseguramiento con cable de seguridad” arriba. 4. Desbloquee ambos mecanismos de inclinación, ajuste la inclinación y vuelva a bloquearlos.42 Martin ELP Manet 8F Safety and Installation Manual Multi-language Rev. A Conexión a la red eléctrica AC

¡Advertencia! Antes de instalar el dispositivo, lea la sección “Información de seguridad” en la página 20. ¡Advertencia! Si desea conectar otros dispositivos al conector MAINS OUT, consulte el apartado “Conexión en cadena de equipos a la alimentación” que encontrará más abajo. Por protección contra descargas eléctricas, el equipo debe estar conectado a tierra. El circuito de distribución eléctrica debe contar con un fusible o interruptor automático y protección contra fallos a tierra (protección diferencial). No utilice un sistema de regulación externo para alimentar el equipo, ya que podría provocar daños en el mismo que no estarán cubiertos por la garantía del producto. El equipo puede conectarse directamente a la instalación eléctrica del edificio si desea realizar una instalación permanente, o bien se puede instalar un enchufe adecuado para las tomas de corriente locales en el cable de alimentación. Las tomas de corriente o interruptores externos utilizados para alimentar el equipo deben estar situados cerca de éste y ser de fácil acceso, de modo que el equipo pueda desconectarse fácilmente de la alimentación eléctrica. Si instala un enchufe en el cable de alimentación, utilice un enchufe con toma de tierra (conexión a tierra) que incluya sistema de sujeción para el cable, adecuado para el voltaje de la red eléctrica local, con una intensidad nominal de 16 A y que disponga de un sistema integrado de alivio de tensión (strain relief). Siga las instrucciones del fabricante del enchufe y conecte los conductores del cable de alimentación según se muestra en esta tabla:

Marrón Azul Amarillo/verde

El equipo dispone de una fuente de alimentación con selección automática de gama que acepta tensión de red AC de 100-240 V a 50/60 Hz. No aplique tensión de red AC a ningún otro voltaje o frecuencia al equipo. Conexión en cadena de equipos a la alimentación Si desea utilizar el conector MAINS OUT del equipo para enlazar la alimentación a otro equipo en conexión en cadena, deberá conectar el primer equipo a la alimentación mediante un cable de entrada de alimentación de 16 A con conductores de calibre 12 AWG / 2,5 mm². Para enlazar los siguientes equipos en la cadena, utilice cables de alimentación de paso de 16 A con conductores de calibre 12 AWG / 2,5 mm², conectando el conector MAINS OUT de un equipo al conector MAINS IN del siguiente. Martin puede suministrar una amplia gama de cables de paso adecuados. Si fabrica sus propios cables de paso personalizados, utilice únicamente conectores Neutrik PowerCON TRUE1. ¡Advertencia! No exceda los límites del número de equipos en una conexión en cadena indicados en la sección “Información de seguridad” en la página 20. Conexión a datos Consulte el manual de usuario del ELP Manet 8F, disponible para su descarga en www.martin.com, para obtener información detallada sobre la conexión del equipo a un enlace de datos de control DMX-512.
