MANUAL DE USUARIO Stilo NRS FALMEC

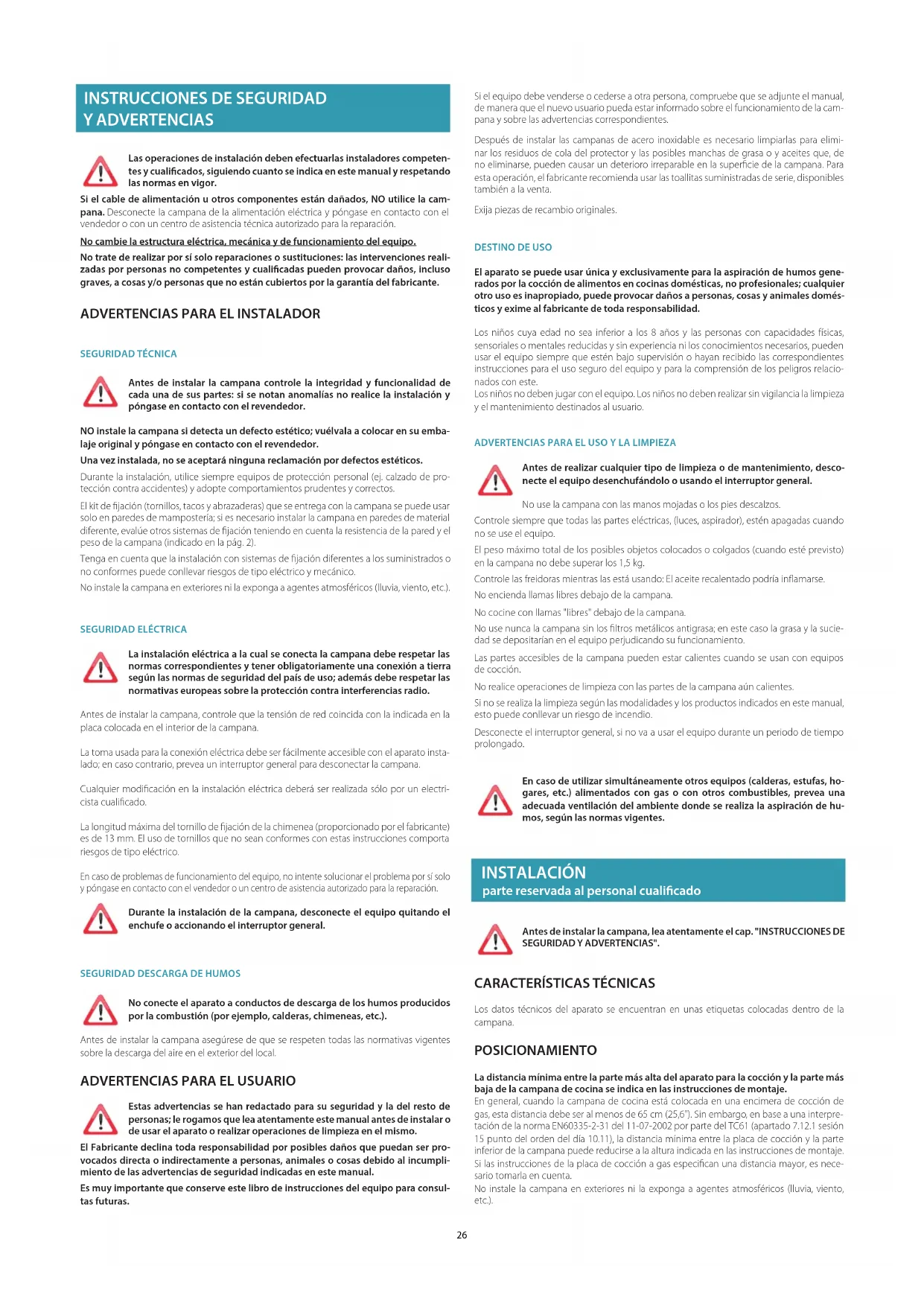

INSTRUCCIONES DE SEGURIDAD

Y ADVERTENCIAS Las operaciones de instalación deben efectuarlas instaladores competen- tes y cualicados, siguiendo cuanto se indica en este manual y respetando las normas en vigor. Si el cable de alimentación u otros componentes están dañados, NO utilice la cam- pana. Desconecte la campana de la alimentación eléctrica y póngase en contacto con el vendedor o con un centro de asistencia técnica autorizado para la reparación. No cambie la estructura eléctrica, mecánica y de funcionamiento del equipo. No trate de realizar por sí solo reparaciones o sustituciones: las intervenciones reali- zadas por personas no competentes y cualicadas pueden provocar daños, incluso graves, a cosas y/o personas que no están cubiertos por la garantía del fabricante.

ADVERTENCIAS PARA EL INSTALADOR

Antes de instalar la campana controle la integridad y funcionalidad de cada una de sus partes: si se notan anomalías no realice la instalación y póngase en contacto con el revendedor. NO instale la campana si detecta un defecto estético; vuélvala a colocar en su emba- laje original y póngase en contacto con el revendedor. Una vez instalada, no se aceptará ninguna reclamación por defectos estéticos. Durante la instalación, utilice siempre equipos de protección personal (ej. calzado de pro- tección contra accidentes) y adopte comportamientos prudentes y correctos. El kit de fijación (tornillos, tacos y abrazaderas) que se entrega con la campana se puede usar solo en paredes de mampostería; si es necesario instalar la campana en paredes de material diferente, evalúe otros sistemas de fijación teniendo en cuenta la resistencia de la pared y el peso de la campana (indicado en la pág. 2). Tenga en cuenta que la instalación con sistemas de fijación diferentes a los suministrados o no conformes puede conllevar riesgos de tipo eléctrico y mecánico. No instale la campana en exteriores ni la exponga a agentes atmosféricos (lluvia, viento, etc.).

La instalación eléctrica a la cual se conecta la campana debe respetar las normas correspondientes y tener obligatoriamente una conexión a tierra según las normas de seguridad del país de uso; además debe respetar las normativas europeas sobre la protección contra interferencias radio. Antes de instalar la campana, controle que la tensión de red coincida con la indicada en la placa colocada en el interior de la campana. La toma usada para la conexión eléctrica debe ser fácilmente accesible con el aparato insta- lado; en caso contrario, prevea un interruptor general para desconectar la campana. Cualquier modificación en la instalación eléctrica deberá ser realizada sólo por un electri- cista cualificado. La longitud máxima del tornillo de fijación de la chimenea (proporcionado por el fabricante) es de 13 mm. El uso de tornillos que no sean conformes con estas instrucciones comporta riesgos de tipo eléctrico. En caso de problemas de funcionamiento del equipo, no intente solucionar el problema por sí solo y póngase en contacto con el vendedor o un centro de asistencia autorizado para la reparación. Durante la instalación de la campana, desconecte el equipo quitando el enchufe o accionando el interruptor general.

SEGURIDAD DESCARGA DE HUMOS

No conecte el aparato a conductos de descarga de los humos producidos por la combustión (por ejemplo, calderas, chimeneas, etc.). Antes de instalar la campana asegúrese de que se respeten todas las normativas vigentes sobre la descarga del aire en el exterior del local.

ADVERTENCIAS PARA EL USUARIO

Estas advertencias se han redactado para su seguridad y la del resto de personas; le rogamos que lea atentamente este manual antes de instalar o de usar el aparato o realizar operaciones de limpieza en el mismo. El Fabricante declina toda responsabilidad por posibles daños que puedan ser pro- vocados directa o indirectamente a personas, animales o cosas debido al incumpli- miento de las advertencias de seguridad indicadas en este manual. Es muy importante que conserve este libro de instrucciones del equipo para consul- tas futuras. Si el equipo debe venderse o cederse a otra persona, compruebe que se adjunte el manual, de manera que el nuevo usuario pueda estar informado sobre el funcionamiento de la cam- pana y sobre las advertencias correspondientes. Después de instalar las campanas de acero inoxidable es necesario limpiarlas para elimi- nar los residuos de cola del protector y las posibles manchas de grasa o y aceites que, de no eliminarse, pueden causar un deterioro irreparable en la superficie de la campana. Para esta operación, el fabricante recomienda usar las toallitas suministradas de serie, disponibles también a la venta. Exija piezas de recambio originales.

El aparato se puede usar única y exclusivamente para la aspiración de humos gene- rados por la cocción de alimentos en cocinas domésticas, no profesionales; cualquier otro uso es inapropiado, puede provocar daños a personas, cosas y animales domés- ticos y exime al fabricante de toda responsabilidad. Los niños cuya edad no sea inferior a los 8 años y las personas con capacidades físicas, sensoriales o mentales reducidas y sin experiencia ni los conocimientos necesarios, pueden usar el equipo siempre que estén bajo supervisión o hayan recibido las correspondientes instrucciones para el uso seguro del equipo y para la comprensión de los peligros relacio- nados con este. Los niños no deben jugar con el equipo. Los niños no deben realizar sin vigilancia la limpieza y el mantenimiento destinados al usuario. ADVERTENCIAS PARA EL USO Y LA LIMPIEZA Antes de realizar cualquier tipo de limpieza o de mantenimiento, desco- necte el equipo desenchufándolo o usando el interruptor general. No use la campana con las manos mojadas o los pies descalzos. Controle siempre que todas las partes eléctricas, (luces, aspirador), estén apagadas cuando no se use el equipo. El peso máximo total de los posibles objetos colocados o colgados (cuando esté previsto) en la campana no debe superar los 1,5 kg. Controle las freidoras mientras las está usando: El aceite recalentado podría inflamarse. No encienda llamas libres debajo de la campana. No cocine con llamas "libres" debajo de la campana. No use nunca la campana sin los filtros metálicos antigrasa; en este caso la grasa y la sucie- dad se depositarían en el equipo perjudicando su funcionamiento. Las partes accesibles de la campana pueden estar calientes cuando se usan con equipos de cocción. No realice operaciones de limpieza con las partes de la campana aún calientes. Si no se realiza la limpieza según las modalidades y los productos indicados en este manual, esto puede conllevar un riesgo de incendio. Desconecte el interruptor general, si no va a usar el equipo durante un periodo de tiempo prolongado. En caso de utilizar simultáneamente otros equipos (calderas, estufas, ho- gares, etc.) alimentados con gas o con otros combustibles, prevea una adecuada ventilación del ambiente donde se realiza la aspiración de hu- mos, según las normas vigentes. INSTALACIÓN parte reservada al personal cualicado Antes de instalar la campana, lea atentamente el cap. "INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS".

CARACTERÍSTICAS TÉCNICAS

Los datos técnicos del aparato se encuentran en unas etiquetas colocadas dentro de la campana. POSICIONAMIENTO La distancia mínima entre la parte más alta del aparato para la cocción y la parte más baja de la campana de cocina se indica en las instrucciones de montaje. En general, cuando la campana de cocina está colocada en una encimera de cocción de gas, esta distancia debe ser al menos de 65 cm (25,6"). Sin embargo, en base a una interpre- tación de la norma EN60335-2-31 del 11-07-2002 por parte del TC61 (apartado 7.12.1 sesión 15 punto del orden del día 10.11), la distancia mínima entre la placa de cocción y la parte inferior de la campana puede reducirse a la altura indicada en las instrucciones de montaje. Si las instrucciones de la placa de cocción a gas especifican una distancia mayor, es nece- sario tomarla en cuenta. No instale la campana en exteriores ni la exponga a agentes atmosféricos (lluvia, viento, etc.).27 ESPAÑOL

(parte reservada solo a personal cualicado) Antes de efectuar cualquier tipo de operación en la campana, desconecte el equipo de la corriente eléctrica. Asegúrese de que no estén desconectados o cortados los hilos eléctricos montados dentro de la campana: en caso contrario, póngase en contacto con el Centro de Asistencia más cercano. Para la conexión eléctrica consulte con el personal cualicado. La conexión debe realizarla conforme a las disposiciones de ley en vigor. Antes de conectar la campana a la red eléctrica, controle que:

• la tensión de red corresponda a la referida en los datos de la placa situada dentro de la campana;

• la instalación eléctrica cumpla la normativa y pueda soportar la carga (véanse las carac- terísticas técnicas presentes dentro de la campana);

• el enchufe y el cable de alimentación no entren en contacto con temperaturas superio- res a los 70 °C;

• la instalación de alimentación disponga de una conexión de tierra eficaz y correcta se- gún las normas vigentes;

la toma usada para la conexión sea fácilmente accesible una vez instalada la campana. En caso de:

• aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo “normalizado”. Los cables deben conectarse de la siguiente forma: amarillo-verde para la puesta a tierra, azul para el neutro y el hilo marrón para la fase. El enchufe ha de conectarse a una ade- cuada toma de seguridad.

aparato fijo sin cable de alimentación ni enchufe, ni de otro dispositivo que asegure la desconexión de la red, con una distancia de apertura de los contactos que permita la desconexión completa en las condiciones de la categoría de sobretensión III. Estos dispositivos de desconexión deben preverse en la red de alimentación en confor- midad con las reglas de instalación. El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor. El fabricante se exime de toda responsabilidad en caso de que se incumplan las normas de seguridad.

CAMPANA DE EVACUACIÓN EXTERNA EXTRACTORA

En esta versión, los humos y vapores son canalizados hacia el ambiente exterior a través del tubo de descarga. Para ello, el racor de salida de la campana debe conectarse. mediante un tubo, a una salida externa. El tubo de salida debe tener:

• un diámetro no inferior al del racor de la campana.

• una ligera inclinación hacia abajo (caída) en los tramos horizontales para evitar que la condensación fluya hacia el motor.

• el número mínimo indispensable de codos.

• la longitud mínima indispensable para evitar vibraciones y reducir la capacidad aspirante de la campana. Es necesario aislar la tubería si pasa a través de ambientes fríos. Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno en presen- cia de motores con 800 m

/h o superiores. Desviación para Alemania: cuando la campana de cocina y los equipos alimentados con energía diferentes de la eléctrica están funcionando simultáneamente, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bares).

CAMPANA DE RECIRCULACIÓN INTERNA FILTRANTE

En esta versión, el aire pasa a través de los filtros de carbón activo (opcionales) para ser purificado y reciclado en el ambiente. Controle que los filtros de carbón activo estén montados en la cam

pana; si no es así, móntelos tal como se indica en las instrucciones de montaje. En esta versión, la válvula de no-retorno no debe estar montada; desmóntela si está presente en el racor de salida del aire del motor.

INSTRUCCIONES DE MONTAJE

parte reservada al personal cualicado La campana puede instalarse en diferentes conguraciones. Las fases de montaje generales valen para todas las instalaciones, mientras que para la instalación especíca deben seguirse las indicaciones precisas correspondientes. FUNCIONAMIENTO CUÁNDO HAY QUE ENCENDER LA CAMPANA? Encienda la campana al menos un minuto antes de comenzar a cocinar para transportar los humos y vapores hacia la superficie de aspiración. Cuando finalice la cocción, deje en funcionamiento la campana hasta que se aspiren todos los vapores y los olores; con la función Temporizador, es posible configurar el apagado auto- mático de la campana después de 15 minutos de funcionamiento. ¿QUÉ VELOCIDAD SELECCIONAR? I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica. II velocidad: condiciones normales de uso. III velocidad: presencia de olores fuertes y de vapores. IV velocidad: eliminación rápida de olores y vapores. ¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS? Los filtros metálicos deben lavarse cada 30 horas de uso. Los filtros de carbón activo deben sustituirse cada 3-4 meses en función del uso de la campana. Para más detalles, consulte el cap. “MANTENIMIENTO”.

PANEL DE MANDOS ELECTRÓNICO

(STILO e PLANE) Motor ON/OFF Cuando se activa, la velocidad es la memorizada en el momento del anterior apagado. Aumento de la velocidad de 1 a 4 La velocidad 4 se activa solo por algunos minutos, después de ac- tiva la velocidad 3. Los led presentes en los botones indican las velocidades: Velocidad 1 Velocidad 2 Velocidad 3 Velocidad 4 (led "+" intermitente) Reducción de la velocidad de 4 a 1 Encendido / Apagado luz TIMER (Led rojo intermitente) Apagado automático tras 15 min. La función se desactiva (Led rojo apagado) si: - Se presiona otra vez la tecla TIMER (

ALARMA FILTROS (Led rojo fijo ( ) off) Mantenimiento de los filtros antigrasa tras unas 30 horas de uso. Presione ( ) durante 3 segundos para poner a cero el contador.

PANEL DE MANDOS TÁCTIL

ON/OFF (led blu jo) Encendido/apagado del motor y Vel1 ON/OFF (led blu intermittente) Si se presiona durante más de 3 segundos, activa el ciclo de 24 h (1h ON -> 3h OFF -> 1h ON) La función se desactiva si: - Se apaga el motor (botón

- Después 24h Activación de la Velocidad 2 Activación de la Velocidad 3 Activación de la Velocidad 4 solo durante unos minutos, después de ac- tiva la velocidad 3 Encendido / Apagado luz28 MANTENIMIENTO Antes de realizar cualquier tipo de limpieza o de mantenimiento, desco-necte el equipo desenchufándolo o usando el interruptor general.No deben utilizarse detergentes que contengan sustancias abrasivas, áci-das o corrosivas ni paños con supercies rugosas.Un mantenimiento constante asegura un buen funcionamiento y un óptimo rendimiento a lo largo del tiempo.Preste especial atención a los filtros metálicos antigrasa: la limpieza frecuente de los filtros y de sus soportes asegura que en la campana no se acumulen grasas inflamables.

LIMPIEZA DE LAS SUPERFICIES EXTERNAS

Se recomienda limpiar las superficies externas de la campana al menos cada 15 días, para evitar que las sustancias aceitosas o grasosas puedan dañarlas. Para limpiar la campana, fa-bricada en acero inoxidable cepillado, el fabricante recomienda el uso de las toallitas "Magic Steel".Como alternativa, y para todos los otros tipos de supercies, la limpieza de la campana se realiza con un paño húmedo ligeramente embebido en detergente líquido neutro o alcohol desnaturalizado.Termine la limpieza enjuagando bien y secando con paños suaves. No utilice demasiada agua cerca del panel de mandos y de los dispositivos de iluminación, para evitar que la humedad alcance partes electrónicas.La limpieza de los paneles de vidrio debe efectuarse únicamente con detergentes específi-cos no corrosivos o abrasivos y con un paño suave.El fabricante se exime de toda responsabilidad en caso de que se incumplan dichas ins-trucciones.

LIMPIEZA DE LAS SUPERFICIES INTERNAS

Se prohíbe limpiar las partes eléctricas o las partes del motor situadas dentro de la campana con líquidos o solventes.Para las partes metálicas internas, consulte el apartado anterior.

FILTROS METÁLICOS ANTIGRASA

Se aconseja lavar frecuentemente los filtros metálicos (al menos cada mes) dejándolos en remojo durante 1 hora en agua hirviendo con detergente para platos, evitando doblarlos.No use detergentes corrosivos, ácidos o alcalinos.Enjuáguelos con cuidado y espere a que estén secos para volver a montarlos. Es posible lavar los filtros en el lavavajillas, pero este tipo de lavado podría oscurecer el ma- terial de los filtros; para reducir este inconveniente, utilice bajas temperaturas (55 °C máx.)..Para extraer y montar los filtros metálicos, consulte las instrucciones de montaje. FILTROS DE CARBÓN ACTIVO/HP (opcionales) Estos filtros retienen los olores presentes en el aire que los atraviesa. El aire depurado vuelve a recircular por el ambiente. Los filtros de carbón activo HP se reactivan lavándolos solos en el lavavajillas con un detergente normal a una temperatura máxima de 65°C y dejándolos en el horno a 80°C durante 20 minutos. La duración máxima del filtro es de 2/3 años con un máximo de 10 lavados al año. ILUMINACIÓN (STILO e PLANE) La campana cuenta con iluminación mediante bombillas de ledes caracterizadas por una elevada eficiencia, un bajo consumo y una vida útil prolongada, en condiciones de uso normales.Si es necesario sustituir la bombilla, siga los pasos ilustrados en la figura. 12V

ILUMINACIÓN (VELA) La campana cuenta con iluminación mediante ledes caracterizadas por una elevada eficien-cia, un bajo consumo y una vida útil prolongada, en condiciones de uso normales.Si es necesario sustituir los ledes, diríjase al centro de asistencia. ILUMINACIÓN (HORIZON e LUMINA) La campana cuenta con iluminación gracias a lámpara fluorescente.Si es preciso sustituir esta última, siga los pasos ilustrados en la figura.

ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL El símbolo del contenedor tachado que se encuentra en su equipo indica que el producto es un RAEE, es decir, un “Residuo de Aparatos Eléctricos y Electróni- cos” y, por tanto, no se puede eliminar en la basura indiferenciada (o sea, junto con los “residuos urbanos mixtos”), sino que se tiene que eliminar por sepa-rado siguiendo las operaciones correspondientes para su reciclaje, o someterse a un trata-miento específico para eliminar de forma segura las sustancias dañinas para el medio am-biente y extraer las materias primas que se pueden reciclar. La eliminación correcta de este producto contribuye a salvar importantes recursos y evitar potenciales efectos negativos para la salud humana y para el medio ambiente, que podrían ser causados por una elimina-ción inapropiada de los residuos.Por favor, póngase en contacto con las autoridades locales para obtener mayor información acerca del punto de eliminación más cercano. Se podrían aplicar sanciones por la elimina-ción incorrecta de estos residuos, según la legislación nacional.INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES DE LA UNIÓN EURO PEA La directiva comunitaria sobre los equipos RAEE ha sido acatada de forma diversa en cada país, por tanto, si quiere eliminar este equipo, le sugerimos ponerse en contacto con las autoridades locales o el revendedor para obtener información sobre el método de elimi-nación correcto.INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES QUE NO PERTENECEN A LA UNIÓN EUROPEAEl símbolo del contenedor tachado es válido solo en la Unión Europea: si quiere eliminar este equipo en otros países, le sugerimos que se ponga en contacto con las autoridades locales o el revendedor para obtener información sobre el método de eliminación correcto. ¡ATENCIÓN! El fabricante se reserva el derecho a realizar cualquier cambio a los equipos en cualquier momento y sin previo aviso. La impresión, traducción y reproducción de este manual, inclu-so parcial, se deben realizar con la autorización del fabricante. La información técnica, las representaciones gráficas y las indicaciones presentes en este manual son indicativas y no se pueden divulgar.El idioma original del manual es el italiano, y el fabricante se exime de toda responsabilidad por posibles daños de transcripción o traducción.TIMER (Led rojo intermitente)Apagado automático tras 15 min.La función se desactiva (Led rojo apagado) si:- Se apaga el motor (botón - Si cambia la velocidad.ALARMA FILTROS (Led rojo fijo con motor OFF Mantenimiento de los filtros antigrasa tras unas 30 horas de uso.Presione durante 3 segundos para poner a cero el contador.29
