BRUGSANVISNING Stilo NRS FALMEC

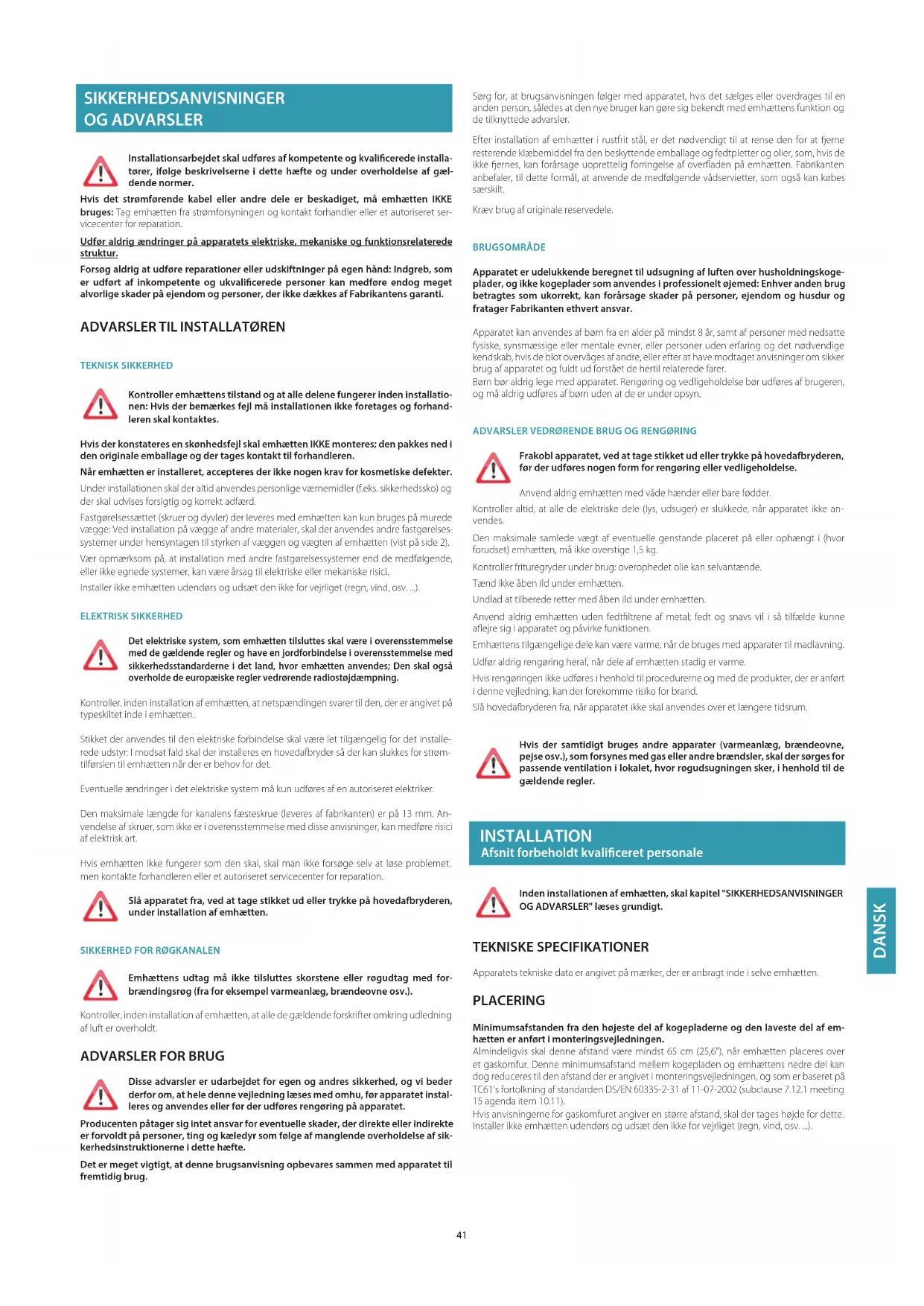

TEKNISK SIKKERHED Kontroller emhættens tilstand og at alle delene fungerer inden installatio- nen: Hvis der bemærkes fejl må installationen ikke foretages og forhand- leren skal kontaktes. Hvis der konstateres en skønhedsfejl skal emhætten IKKE monteres; den pakkes ned i den originale emballage og der tages kontakt til forhandleren. Når emhætten er installeret, accepteres der ikke nogen krav for kosmetiske defekter. Under installationen skal der altid anvendes personlige værnemidler (f.eks. sikkerhedssko) og der skal udvises forsigtig og korrekt adfærd. Fastgørelsessættet (skruer og dyvler) der leveres med emhætten kan kun bruges på murede vægge: Ved installation på vægge af andre materialer, skal der anvendes andre fastgørelses- systemer under hensyntagen til styrken af væggen og vægten af emhætten (vist på side 2). Vær opmærksom på, at installation med andre fastgørelsessystemer end de medfølgende, eller ikke egnede systemer, kan være årsag til elektriske eller mekaniske risici. Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...). ELEKTRISK SIKKERHED Det elektriske system, som emhætten tilsluttes skal være i overensstemmelse med de gældende regler og have en jordforbindelse i overensstemmelse med sikkerhedsstandarderne i det land, hvor emhætten anvendes; Den skal også overholde de europæiske regler vedrørende radiostøjdæmpning. Kontroller, inden installation af emhætten, at netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten. Stikket der anvendes til den elektriske forbindelse skal være let tilgængelig for det installe- rede udstyr: I modsat fald skal der installeres en hovedafbryder så der kan slukkes for strøm- tilførslen til emhætten når der er behov for det. Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker. Den maksimale længde for kanalens fæsteskrue (leveres af fabrikanten) er på 13 mm. An- vendelse af skruer, som ikke er i overensstemmelse med disse anvisninger, kan medføre risici af elektrisk art. Hvis emhætten ikke fungerer som den skal, skal man ikke forsøge selv at løse problemet, men kontakte forhandleren eller et autoriseret servicecenter for reparation. Slå apparatet fra, ved at tage stikket ud eller trykke på hovedafbryderen, under installation af emhætten.

SIKKERHED FOR RØGKANALEN

Emhættens udtag må ikke tilsluttes skorstene eller røgudtag med for- brændingsrøg (fra for eksempel varmeanlæg, brændeovne osv.). Kontroller, inden installation af emhætten, at alle de gældende forskrifter omkring udledning af luft er overholdt.

Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet instal- leres og anvendes eller før der udføres rengøring på apparatet. Producenten påtager sig intet ansvar for eventuelle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr som følge af manglende overholdelse af sik- kerhedsinstruktionerne i dette hæfte. Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug. Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktion og de tilknyttede advarsler. Efter installation af emhætter i rustfrit stål, er det nødvendigt til at rense den for at erne resterende klæbemiddel fra den beskyttende emballage og fedtpletter og olier, som, hvis de ikke ernes, kan forårsage uoprettelig forringelse af overfladen på emhætten. Fabrikanten anbefaler, til dette formål, at anvende de medfølgende vådservietter, som også kan købes særskilt. Kræv brug af originale reservedele. BRUGSOMRÅDE Apparatet er udelukkende beregnet til udsugning af luften over husholdningskoge- plader, og ikke kogeplader som anvendes i professionelt øjemed: Enhver anden brug betragtes som ukorrekt, kan forårsage skader på personer, ejendom og husdur og fratager Fabrikanten ethvert ansvar. Apparatet kan anvendes af børn fra en alder på mindst 8 år, samt af personer med nedsatte fysiske, synsmæssige eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer. Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren, og må aldrig udføres af børn uden at de er under opsyn. ADVARSLER VEDRØRENDE BRUG OG RENGØRING Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse. Anvend aldrig emhætten med våde hænder eller bare fødder. Kontroller altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke an- vendes. Den maksimale samlede vægt af eventuelle genstande placeret på eller ophængt i (hvor forudset) emhætten, må ikke overstige 1,5 kg. Kontroller frituregryder under brug: overophedet olie kan selvantænde. Tænd ikke åben ild under emhætten. Undlad at tilberede retter med åben ild under emhætten. Anvend aldrig emhætten uden fedtfiltrene af metal; fedt og snavs vil i så tilfælde kunne aflejre sig i apparatet og påvirke funktionen. Emhættens tilgængelige dele kan være varme, når de bruges med apparater til madlavning. Udfør aldrig rengøring heraf, når dele af emhætten stadig er varme. Hvis rengøringen ikke udføres i henhold til procedurerne og med de produkter, der er anført i denne vejledning, kan der forekomme risiko for brand. Slå hovedafbryderen fra, når apparatet ikke skal anvendes over et længere tidsrum. Hvis der samtidigt bruges andre apparater (varmeanlæg, brændeovne, pejse osv.), som forsynes med gas eller andre brændsler, skal der sørges for passende ventilation i lokalet, hvor røgudsugningen sker, i henhold til de gældende regler. INSTALLATION Afsnit forbeholdt kvaliceret personale Inden installationen af emhætten, skal kapitel "SIKKERHEDSANVISNINGER OG ADVARSLER" læses grundigt. TEKNISKE SPECIFIKATIONER Apparatets tekniske data er angivet på mærker, der er anbragt inde i selve emhætten. PLACERING Minimumsafstanden fra den højeste del af kogepladerne og den laveste del af em- hætten er anført i monteringsvejledningen. Almindeligvis skal denne afstand være mindst 65 cm (25,6"), når emhætten placeres over et gaskomfur. Denne minimumsafstand mellem kogepladen og emhættens nedre del kan dog reduceres til den afstand der er angivet i monteringsvejledningen, og som er baseret på TC61's fortolkning af standarden DS/EN 60335-2-31 af 11-07-2002 (subclause 7.12.1 meeting 15 agenda item 10.11). Hvis anvisningerne for gaskomfuret angiver en større afstand, skal der tages højde for dette. Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...).42 ELEKTRISK TILSLUTNING (afsnit forbeholdt kvaliceret personale) Frakobl apparatets strømforsyning, før der foretages nogen form for indgreb på emhætten. Sørg for at ingen af de elektriske ledninger inde i emhætten skæres over el- ler frakobles: I modsat fald tages kontakt til nærmeste servicecenter. Få fagfolk til at udføre den elektriske tilslutning. Tilslutningen skal ske i overensstemmelse med de gældende lovbestemmelser. Før apparatet tilsluttes elnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten;

• At det elektriske anlæg opfylder forskrifterne og er i stand til at modstå apparatets belast- ning (jfr. typeskiltet med de tekniske specifikationer, der er anbragt inde i emhætten);

• Stikket og kablet må ikke udsættes for temperaturer på over 70°C;

• At forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gælden- de forskrifter;

Stikket der anvendes skal være let tilgængeligt, når emhætten er blevet installeret. I tilfælde af:

• Enheder med en kabelforbindelse uden stik: Stikket der anvendes skal være af typen "normaliseret". Ledningerne skal tilsluttes som følger: gul-grøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.

Fast enhed der ikke er udstyret med en ledning og et stik, eller med en anden anordning, der sikrer afbrydelse fra lysnettet, med en afstand til kontakten, der tillader fuldstændig frakobling ved betingelserne for overspænding i kategori III. Sådanne afbrydere skal forberedes på forsyningsnettet i følge gældende regler for instal- lation. Den gule/grønne jordledning må ikke afbrydes af kontakten. Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.

På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør. Til dette formål skal udgangen på emhætten være forbundet til et eks- ternt udtag via en rørføring. Røret til udtaget skal opfylde følgende betingelser:

• Diameteren skal som minimum svare til den på emhættens samlestykke.

• Der skal være en svag hældning nedad (fald) i de vandrette sektioner for at forhindre kondens i at flyde tilbage til motoren.

• Det mindst mulige antal krumninger.

• Udtaget skal udføres med den mindst mulige længde, for at forhindre vibrationer og for- ringelse af kapaciteten. Det er nødvendigt at isolere rørføringen, hvis den passerer kolde rum. For at forhindre luft udefra i at trænge ind, er der placeret en kontraventil når der er instal- leret motorer med en kapacitet på 800m

/t eller derover. Afvigelse for Tyskland: Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10-5 bar).

EMHÆTTE MED INTERN RECIRKULATION FILTRERENDE

I denne version, passerer luften gennem kulfiltre (i tilvalg) for at blive renset og recirkuleres derefter tilbage i køkkenet. Kontroller, at filtrene med aktivt kul er monterede på emhætten, i mod- sat fald monteres de, som angivet i monteringsvejledningen. I denne version skal kontraventilen ikke monteres: Fjern den hvis den allerede er placeret på motorens luftudtag. MONTERINGSVEJLEDNING Afsnit forbeholdt kvaliceret personale Emhætten kan installeres med forskellige kongurationer. De generelle installationstrin er gældende for alle anlæg; følg i stedet når det er anført den relevante fase vedrørende den ønskede installation. FUNKTION HVORNÅR SKAL EMHÆTTEN TÆNDES? Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede røg og damp i retning af udsugningsfladen. Lad emhætten fungerer indtil alle dampe og lugte er suget fuldstændigt ud efter madlav- ning: Med funktionen Timer er det muligt at indstille en automatisk slukning af emhætten efter 15 minutters funktion. HVILKEN HASTIGHED SKAL MAN VÆLGE? Hastighed I: Holder luften ren med et lavt energiforbrug. Hastighed II: Almindelige brugsbetingelser. Hastighed III: Tilstedeværelse af kraftig lugt og røg. Hastighed IV: Hurtig udluftning af lugt og damp. HVORNÅR SKAL FILTRENE VASKES ELLER SKIFTES? Metalfiltre skal rengøres efter hver 30 timers brug. De aktive kulfiltre skal udskiftes hver 3-4 måned, afhængig af brugen af emhætten. For yderligere informationer ser kapitlet “VEDLIGEHOLDELSE”. ELEKTRONISK KONTROLPANEL (STILO e PLANE) Motor ON/OFF Ved opstart er hastigheden den der blev gemt ved den foregående slukning. Forøgelse af hastigheden fra 1 til 4 Hastighed 4 er kun aktiv i nogle få minutter, herefter aktiveres hastighedstrin 3. Hastighederne er angivet med lysdioder på tasterne: Hastighed 1 Hastighed 2 Hastighed 3 Hastighed 4 (blinkende led "+") Reduktion af hastigheden fra 4 til 1 Tænd/sluk lys TIMER (Rød blinkende led) Autosluk efter 15 min. Funktionen deaktiveres (rød led slukket) hvis: - Der trykkes en anden gang på tasten TIMER (

ALLARM FILTRE (Rød LED lyser fast med ( ) slukket) Vedligeholdelse af fedtfiltre efter omkring 30 timers brug. Tryk ( ) i 3 sekunder for at nulstille tælleren. KONTROLPANEL TOUCH ON/OFF Tænd/sluk af motor og hastigehd1. ON/OFF (Rød blinkende led) Hvis der trykkes i mere end 3 sekunder aktiveres 24t cyklus (1t TIL -> 3t FRA -> 1 time TIL) Funktionen deaktiveres (rød led slukket) hvis: - Motoren slukker (tast

- Efter 24h Aktivering hastighed 2 Aktivering hastighed 3 Aktivering hastighed 4 kun i få minutter, herefter aktiveres hastig- hedstrin 3 Tænd/sluk lys43 DANSK VEDLIGEHOLDELSE Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse.Der må ikke anvendes rengøringsmidler der indeholder slibemidler, syre eller er ætsende, eller klude med ru overade.Løbende vedligeholdelse sikrer god drift og ydelse over tid. Særlig opmærksomhed skal rettes mod fedtltrene af metal: Hyppig rengøring af filtrene og deres holdere vil sikre, at der ikke ophobes fedt i emhætten, hvilket er farligt, da det let antændes.

RENGØRING AF DE UDVENDIGE OVERFLADER

Det anbefales at rengøre emhætten udvendigt mindst hver 15. dag , for at forhindre at olie og fedt beskadiger overfladen. Til rengøring af emhætten, der er udført i rustfrit børstet stål, anbefales det at anvende servietterne "Magic Steel". Alternativt, og for alle andre typer af overader, udføres rengøring med en fugtig klud fugtet med et neutralt rengøringsmiddel eller denatureret alkohol.Afslut rengøring med en grundig skylning og tørring med en blød klud. Brug ikke for meget vand i nærheden af trykpanelet og lamper for at for-hindre fugt i at nå elektronikken.Rengøring af glaspaneler bør foretages med en blød klud og kun med rengøringsmidler der ikke er ætsende eller slibende.Fabrikanten fralægger sig ethvert ansvar, hvis disse anvisninger ikke overholdes.

RENGØRING AF INDVENDIGE OVERFLADER

Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler.For de indvendige dele i metal, se foregående afsnit.

det anbefales at vaske metalfiltrene ofte(mindst en gang om måneden) ved at lade dem stå i blød i cirka 1 time i kogende varmt vand og opvaskemiddel uden at bøje dem.Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler.Skyl dem med omhu og vent med at montere dem igen, til de er helt tørre.Det er tilladt at vaske filtrene i opvaskemaskinen, selvom det kan danne brunfarvning af filte-rets materiale: For at reducere denne farvning, anbefales det at anvende vaskeprogrammer med lave temperaturer (Maks. 55°C).For udtagning og bisættelse af fedtfiltrene i metal, se monteringsvejledningen. AKTIVE KULFILTRE/HP (Tilvalg) Disse filtre tilbageholder de lugte der er til stede i luften, der passerer gennem dem. Den rensede luft kan derefter ledes tilbage til miljøet. De aktive HP kulfiltre genaktiveres ved at vaske dem i opvaskemaskinen uden andre gen- stande, med en almindelig sæbe og ved en temperatur på maks. 65°C, hvorefter de kommes i ovnen ved 80°C i 20 minutter.Den maksimale levetid for filteret er 2/3 år med op til 10 gange vask om året. BELYSNING (STILO e PLANE) Emhætten er udstyret med højeffektive lysdiodespots med lavt strømforbrug og meget lang holdbarhed under normale driftsforhold.Hvis der skulle opstå behov for at udskifte lys spottet, følges proceduren i figuren. 12V

BELYSNING (VELA) Emhætten er udstyret med højeffektive lysdiodespots med lavt strømforbrug og meget lang holdbarhed under normale driftsforhold.Ret henvendelse til servicecenteret for alle andre LED-lamper. BELYSNING (HORIZON e LUMINA) Emhatten er forsynet med belysning med lysstolampe.Nar denne lampe skal udskiftes skal, følges proceduren i figuren.
