KÄYTTÖOHJE Stilo NRS FALMEC

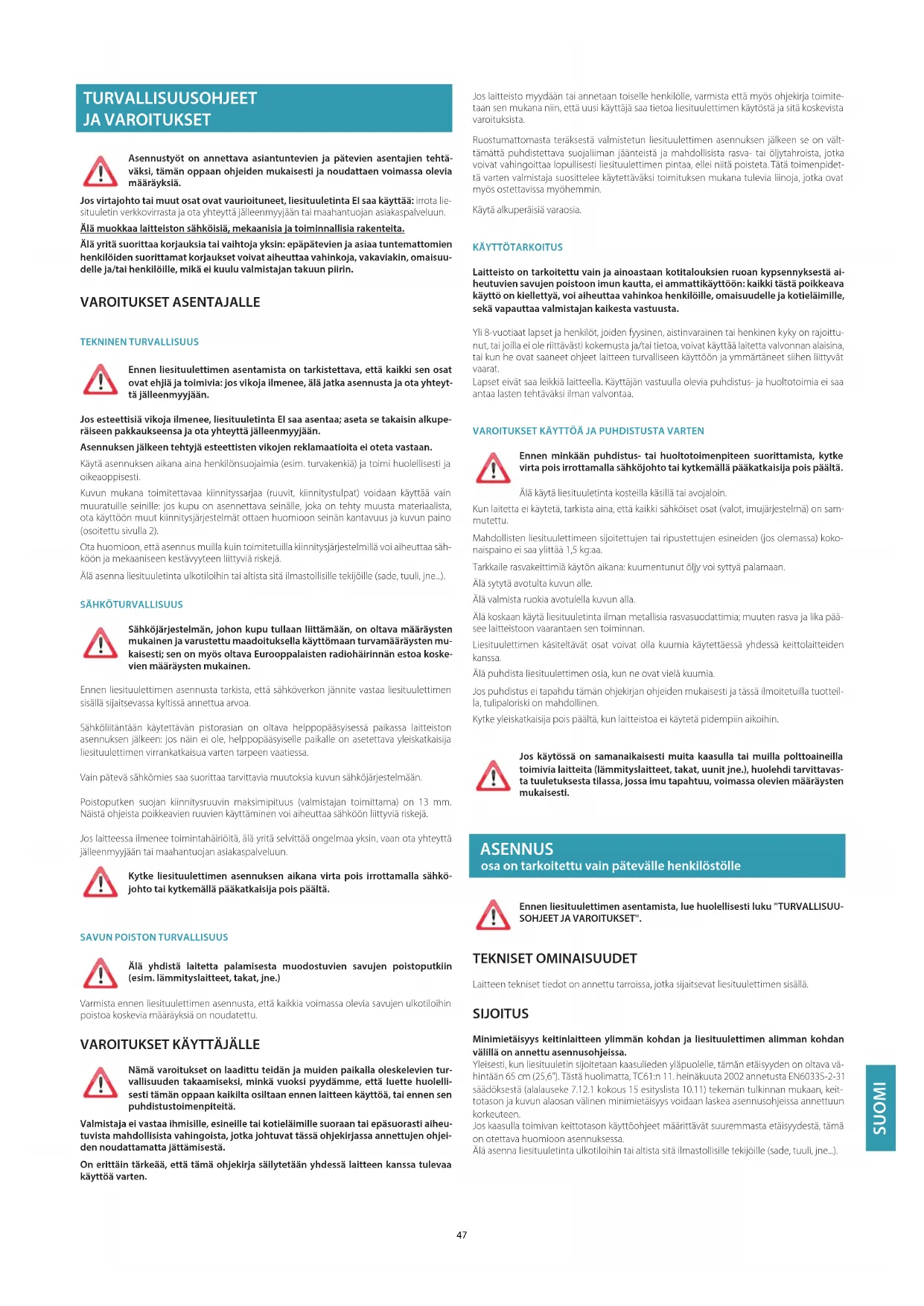

Sähköjärjestelmän, johon kupu tullaan liittämään, on oltava määräysten mukainen ja varustettu maadoituksella käyttömaan turvamääräysten mu- kaisesti; sen on myös oltava Eurooppalaisten radiohäirinnän estoa koske- vien määräysten mukainen. Ennen liesituulettimen asennusta tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä sijaitsevassa kyltissä annettua arvoa. Sähköliitäntään käytettävän pistorasian on oltava helppopääsyisessä paikassa laitteiston asennuksen jälkeen: jos näin ei ole, helppopääsyiselle paikalle on asetettava yleiskatkaisija liesituulettimen virrankatkaisua varten tarpeen vaatiessa. Vain pätevä sähkömies saa suorittaa tarvittavia muutoksia kuvun sähköjärjestelmään. Poistoputken suojan kiinnitysruuvin maksimipituus (valmistajan toimittama) on 13 mm. Näistä ohjeista poikkeavien ruuvien käyttäminen voi aiheuttaa sähköön liittyviä riskejä. Jos laitteessa ilmenee toimintahäiriöitä, älä yritä selvittää ongelmaa yksin, vaan ota yhteyttä jälleenmyyjään tai maahantuojan asiakaspalveluun. Kytke liesituulettimen asennuksen aikana virta pois irrottamalla sähkö- johto tai kytkemällä pääkatkaisija pois päältä.

SAVUN POISTON TURVALLISUUS

Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (esim. lämmityslaitteet, takat, jne.) Varmista ennen liesituulettimen asennusta, että kaikkia voimassa olevia savujen ulkotiloihin poistoa koskevia määräyksiä on noudatettu.

VAROITUKSET KÄYTTÄJÄLLE

Nämä varoitukset on laadittu teidän ja muiden paikalla oleskelevien tur- vallisuuden takaamiseksi, minkä vuoksi pyydämme, että luette huolelli- sesti tämän oppaan kaikilta osiltaan ennen laitteen käyttöä, tai ennen sen puhdistustoimenpiteitä. Valmistaja ei vastaa ihmisille, esineille tai kotieläimille suoraan tai epäsuorasti aiheu- tuvista mahdollisista vahingoista, jotka johtuvat tässä ohjekirjassa annettujen ohjei- den noudattamatta jättämisestä. On erittäin tärkeää, että tämä ohjekirja säilytetään yhdessä laitteen kanssa tulevaa käyttöä varten. Jos laitteisto myydään tai annetaan toiselle henkilölle, varmista että myös ohjekirja toimite- taan sen mukana niin, että uusi käyttäjä saa tietoa liesituulettimen käytöstä ja sitä koskevista varoituksista. Ruostumattomasta teräksestä valmistetun liesituulettimen asennuksen jälkeen se on vält- tämättä puhdistettava suojaliiman jäänteistä ja mahdollisista rasva- tai öljytahroista, jotka voivat vahingoittaa lopullisesti liesituulettimen pintaa, ellei niitä poisteta. Tätä toimenpidet- tä varten valmistaja suosittelee käytettäväksi toimituksen mukana tulevia liinoja, jotka ovat myös ostettavissa myöhemmin. Käytä alkuperäisiä varaosia.

Laitteisto on tarkoitettu vain ja ainoastaan kotitalouksien ruoan kypsennyksestä ai- heutuvien savujen poistoon imun kautta, ei ammattikäyttöön: kaikki tästä poikkeava käyttö on kiellettyä, voi aiheuttaa vahinkoa henkilöille, omaisuudelle ja kotieläimille, sekä vapauttaa valmistajan kaikesta vastuusta. Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittu- nut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa, voivat käyttää laitetta valvonnan alaisina, tai kun he ovat saaneet ohjeet laitteen turvalliseen käyttöön ja ymmärtäneet siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Käyttäjän vastuulla olevia puhdistus- ja huoltotoimia ei saa antaa lasten tehtäväksi ilman valvontaa.

VAROITUKSET KÄYTTÖÄ JA PUHDISTUSTA VARTEN

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä. Älä käytä liesituuletinta kosteilla käsillä tai avojaloin. Kun laitetta ei käytetä, tarkista aina, että kaikki sähköiset osat (valot, imujärjestelmä) on sam- mutettu. Mahdollisten liesituulettimeen sijoitettujen tai ripustettujen esineiden (jos olemassa) koko- naispaino ei saa ylittää 1,5 kg:aa. Tarkkaile rasvakeittimiä käytön aikana: kuumentunut öljy voi syttyä palamaan. Älä sytytä avotulta kuvun alle. Älä valmista ruokia avotulella kuvun alla. Älä koskaan käytä liesituuletinta ilman metallisia rasvasuodattimia; muuten rasva ja lika pää- see laitteistoon vaarantaen sen toiminnan. Liesituulettimen käsiteltävät osat voivat olla kuumia käytettäessä yhdessä keittolaitteiden kanssa. Älä puhdista liesituulettimen osia, kun ne ovat vielä kuumia. Jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti ja tässä ilmoitetuilla tuotteil- la, tulipaloriski on mahdollinen. Kytke yleiskatkaisija pois päältä, kun laitteistoa ei käytetä pidempiin aikoihin. Jos käytössä on samanaikaisesti muita kaasulla tai muilla polttoaineilla toimivia laitteita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvittavas- ta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien määräysten mukaisesti. ASENNUS osa on tarkoitettu vain pätevälle henkilöstölle Ennen liesituulettimen asentamista, lue huolellisesti luku ''TURVALLISUU- SOHJEET JA VAROITUKSET''. TEKNISET OMINAISUUDET Laitteen tekniset tiedot on annettu tarroissa, jotka sijaitsevat liesituulettimen sisällä. SIJOITUS Minimietäisyys keitinlaitteen ylimmän kohdan ja liesituulettimen alimman kohdan välillä on annettu asennusohjeissa. Yleisesti, kun liesituuletin sijoitetaan kaasulieden yläpuolelle, tämän etäisyyden on oltava vä- hintään 65 cm (25,6"). Tästä huolimatta, TC61:n 11. heinäkuuta 2002 annetusta EN60335-2-31 säädöksestä (alalauseke 7.12.1 kokous 15 esityslista 10.11) tekemän tulkinnan mukaan, keit- totason ja kuvun alaosan välinen minimietäisyys voidaan laskea asennusohjeissa annettuun korkeuteen. Jos kaasulla toimivan keittotason käyttöohjeet määrittävät suuremmasta etäisyydestä, tämä on otettava huomioon asennuksessa. Älä asenna liesituuletinta ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne...).48

(osa varattu vain asiantuntevalle henkilöstölle) Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti säh- köverkosta. Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähköjohtoja; jos näin tapahtuu ota yhteyttä lähimpään Huoltopalveluun. Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön. Liitännät on tehtävä voimassa olevien lakien mukaisesti. Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:

• sähköverkon jännite vastaa liesituulettimen sisällä sijaitsevassa tietokyltissä annettua ar- voa;

• sähköjärjestelmä on määräysten mukainen ja kestää kuormituksen (katso tekniset omi- naisuudet liesituulettimen sisältä);

• pistoke ja johto eivät saa joutua kosketuksiin yli 70 °C lämpötilojen kanssa;

• virransyöttöjärjestelmä on varustettu tehokkaalla ja oikein tehdyllä maadoituksella voi- massa olevien määräysten mukaan;

liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen jälkeen. Tapauksissa joissa:

• laitteiden johdoissa ei ole pistoketta: käytetyn pistokkeen on oltava tyyppiä ''vakio''. Joh- dot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohtoon ja ruskea vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiaan.

kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella, joka varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydellisen katkaisun III-ylijännitekategorian olosuhteissa. Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien määräysten mukaisesti. Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta. Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä. SAVUN POISTO

LIESITUULETIN ULKOISELLA POISTOPUTKELLA IMU

Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoputken kautta. Tätä varten liesituulettimen ilmanpoistoliitos on liitettävä putkeen, jossa on ulkoinen poistoaukko. Poistoputken ominaisuudet:

• halkaisija ei pienempi kuin kuvun liitos.

• pieni kallistuma alaspäin (pudotus) vaakasuorissa osissa, jotta kondenssi ei valuisi takaisin moottoriin.

• välttämätön minimimäärä mutkia.

• välttämätön minimipituus tärinän ja liesituulettimen imukyvyn laskun välttämiseksi. Putket on eristettävä, jos ne kulkevat kylmien tilojen läpi. Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili. Saksan poikkeus: kun liesituuletinta ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan ne- gatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).

LIESITUULETIN SISÄILMAN KIERROLLA SUODATTAVA

Tässä versiossa ilma kiertää aktiivihiilisuodattimien (lisävaruste) läpi puh- distusta varten ja takaisin sisäilmaan. Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole asenna ne asennusohjeiden mukaisesti: Tässä versiossa vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on asen- nettuna moottorin ilmanpoistoliitokseen. ASENNUSOHJEET osa on tarkoitettu vain pätevälle henkilöstölle Liesituuletin on mahdollista asentaa eri kokoonpanoilla. Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa kohdis- sa noudata kuitenkin sitä koskevan asennuksen vaiheita. TOIMINTA

LIESITUULETTIMEN KÄYNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja höyryjen johtamiseksi kohti imuripintaa. Kypsentämisen jälkeen jätä tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän. NOPEUDEN VALINTA I-nopeus: pitää ilman puhtaana matalalla energiankulutuksella. II-nopeus: normaali käyttötila. III-nopeus: voimakkaiden hajujen ja höyryjen tapauksessa. IV-nopeus: hajujen ja höyryjen nopeaan poistamiseen.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Metallisuodattimet on pestävä 30 käyttötunnin välein. Aktiivihiilisuodattimet on vaihdettava 3-4 kuukauden välein, liesituulettimen käytöstä riip- puen. Lisätietoja varten katso luku "HUOLTO". ELEKTRONINEN NÄPPÄIMISTÖ (STILO e PLANE) Moottori ON/OFF Käynnistyksessä nopeus on sama kuin viimeisimmän sammutuksen hetkellä. Nopeuden lisäys 1-4 Nopeus 4 on päällä vain joitakin mi- nuutteja, sen jälkeen aktivoituu no- peus 3. Nopeudet on ilmoitettu näppäimien led-valojen avulla: Nopeus 1 Nopeus 2 Nopeus 3 Nopeus 4 (vilkkuva "+" led-valo) Nopeuden hidastus 4-1 Valon sytytys / sammutus AJASTIN (Vilkkuva punainen led-valo) Automaattinen sammutus 15 min jälkeen. Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos: - AJASTIN-näppäintä ( ) painetaan toisen kerran. - ON/OFF-näppäintä ( ) painetaan. SUODATINHÄLYTYS (Kiinteästi palava punainen led-valo ( ) off) Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen. Paina ( ) 3 sekuntia laskurin nollaamiseksi.

ON/OFF Moottorin käynnistys/sammutus ja Nop1 ON/OFF (Vilkkuva punainen led-valo) Painamalla yli kolme sekuntia aktivoidaan 24h sykli (1h ON -> 3h OFF -> 1h ON) Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos: - Moottori sammutetaan (näppäin

- Jälkeen24h Aktivointi Nopeus 2 Aktivointi Nopeus 3 Aktivointi Nopeus 4 vain muutamaksi minuutiksi, sen jälkeen aktivoi- tuu nopeus 3. Valon sytytys / sammutus49 SUOMI HUOLTO Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.Älä käytä pesuaineita, jotka sisältävät hankaavia, happamia tai syövyttä-viä aineita, tai hankaavia liinoja.Säännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa. Erityisesti on huomioitava rasvanpoistosuodattimet: toistuva suodattimien ja niiden tuki- rakenteiden puhdistus varmistaa, ettei kupuun keräänny helposti syttyvää rasvaa. ULKOPINTOJEN PUHDISTUS Suosittelemme puhdistamaan liesituulettimen ulkopinnat vähintään 15 päivän välein, jotta vältät öljyisten ja rasvaisten ainesten tarttumisen sen pintaan. Harjatusta ruostumat-tomasta teräksestä valmistetun kuvun puhdistamiseksi valmistaja suosittelee käyttämään "Magic Steel" liinoja. Vaihtoehtoisesti, ja kaikkien muiden pintojen tapauksessa, puhdistus tehdään käyttä- mällä kosteaa liinaa, jota on kastettu hieman neutraaliin nestemäiseen pesuaineeseen tai metyylialkoholiin.Päätä puhdistus huolellisella huuhtelulla ja kuivauksella käyttäen pehmeitä liinoja. Älä käytä liikaa vettä painikkeiden ja valaistuslaitteiden lähellä välttääkse-si kosteuden pääsyä elektronisiin osiin.Lasipaneelit saa puhdistaa vain erityisillä, ei syövyttävillä tai hankaavilla puhdistusaineilla ja pehmeää liinaa käyttäen.Valmistaja ei vastaa näiden ohjeiden noudattamatta jättämisestä.

SISÄPINTOJEN PUHDISTAMINEN

Sähköosia tai moottoriin liittyviä osia liesituulettimen sisällä ei saa puhdis-taa nesteillä tai liuottimilla.Katso edellinen kappale sisäisten metalliosien puhdistusta varten. METALLISET RASVANPOISTOSUODATTIMET Suosittelemme pesemään metallisuodattimet usein (vähintään kerran kuukaudessa) jättämällä ne likoamaan kiehuvaan veteen ja astianpesuaineeseen noin yhdeksi tunniksi, välttäen niiden taittamista.Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.Huuhtele ne huolellisesti ja odota niiden täydellistä kuivumista ennen takaisin asennusta.Pesu pesukoneessa on sallittua, mutta voi aiheuttaa tummentumia suodattimien materiaalil-le: tämän välttämiseksi käytä matalan lämpötilan pesuohjelmaa (maks. 55 °C).Katso asennusohjeet metallisten rasvanpoistosuodattimien irrotusta ja asetusta varten. AKTIIVIHIILISUODATTIMET/HP (lisävarusteita) Nämä suodattimet pidättävät ne läpäisevässä ilmassa olevat hajut. Näin puhdistettu ilma palautetaan ympäristöön. HP-aktiivihiilisuodattimet aktivoituvat pesemällä ne yksistään pesukoneessa normaalilla pe- suaineella maks. 65 °C:n lämpötilassa ja pitämällä niitä 20 minuuttia 80 °C:ssa uunissa.Suodattimen enimmäiskesto on 2-3 vuotta, kun pesuja on enintään 10 vuodessa. VALAISTUS (STILO e PLANE) Kupu on varustettu normaalikäytössä erittäin tehokkailla, vähän kuluttavilla ja kestävillä led-valaisimilla.Jos lampun vaihto tulee tarpeelliseksi, noudata kuvan ohjeita. 12V

VALAISTUS (VELA) Kupu on varustettu normaalikäytössä erittäin tehokkailla, vähän kuluttavilla ja kestävillä led-valaisimilla.Jos lampun vaihto tulee tarpeelliseksi, käänny huoltokeskuksen puoleen. VALAISTUS (HORIZON e LUMINA) Kupu on varustettu loistevalaisimella.Jos lampun vaihto tulee tarpeelliseksi, noudata kuvan ohjeita.

HÄVITTÄMINEN KÄYTÖN LOPUTTUA Hallussasi olevan laitteen symboli rastilla yli vedetystä jäteastiasta tarkoittaa, että laite on WEEE-tuote eli ''Sähkö-ja elektroniikkalaiteromu'', ja näin ollen sitä ei saa hävittää sekajätteenä (eli ''normaalin kotitalousjätteen'' mukana), vaan se on käsiteltävä erikseen kierrätystä varten, tai se voidaan erikoiskäsitellä, jotta mah- dolliset ympäristölle vahingolliset aineet voidaan poistaa ja hävittää turvallisesti ja sen uudel- leenkäytettävät raaka-aineet saadaan talteen. Tämän tuotteen oikein tehty hävittäminen auttaa arvokkaiden luonnonvarojen säilyttämisessä ja estää mahdollisia ihmiselle ja ympäris-tölle aiheutuvia negatiivisia vaikutuksia, jotka voivat johtua jätteiden väärästä hävitystavasta.Pyydämme ottamaan yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoa lähimmästä jät-teiden keräyspisteestä. Näiden jätteiden hävittämisestä annettujen kansallisten määräysten laiminlyönti voi johtaa rangaistuksiin.TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN ALUEELLAWEEE-laitteita koskeva EU-direktiivi on toteutettu eri tavalla jokaisessa EU-maassa, minkä vuoksi suosittelemme ennen laitteen hävittämistä ottamaan yhteyttä paikallisiin viranomai-siin tai jälleenmyyjään oikean hävittämismenetelmän selvittämiseksi.TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN ULKOPUOLISISSA MAISSARastilla yli vedetyn jäteastian symboli koskee vain Euroopan unionia: jos laite on hävitettävä muissa maissa, pyydämme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävittämismenetelmän selvittämiseksi. HUOMIO! Valmistaja pidättää oikeuden tehdä mitä tahansa muutoksia laitteistoille milloin tahansa, ilman ennakkoilmoitusta. Tämän oppaan tulostaminen, kääntäminen ja kopioiminen on sal-littua vain valmistajan valtuutuksella. Tekniset tiedot, graafiset esitykset ja tarkennukset tässä oppaassa on tarkoitettu vain tiedoksi ja niitä ei saa julkaista.Oppaan alkuperäiskieli on italia, valmistaja ei ota vastuuta mahdollisista kirjoitus- tai kään-nösvirheistä.AJASTIN (Vilkkuva punainen led-valo)Automaattinen sammutus 15 min jälkeen.Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:- Moottori sammutetaan (näppäin - Nopeutta muutetaan.SUODATINHÄLYTYS (Kiinteästi palava punainen led-valo off) Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.Paina 3 sekuntia laskurin nollaamiseksi.50 SIKKERHETSANVISNINGER OG ADVARSLER Installasjonsarbeidet skal utføres av kompetente og kvaliserte installatø- rer, som indikert i denne bruksanvisningen og i overensstemmelse med gjeldende forskrifter. Dersom strømledningen eller andre deler er skadet skal ventilatoren IKKE brukes: Koble ventilatorhetten fra strømforsyningen og kontakt forhandler eller autorisert teknisk servicesenter for reparasjon. Utfør aldri endringer på apparatets elektriske, mekaniske eller funksjonelle struktur. Forsøk aldri å utføre reparasjoner eller utskiftninger på egen hånd: inngrep som er utført av inkompetente og ukvaliserte personer kan forårsake skader, selv meget alvorlige, på eiendom og/eller personer som ikke er dekket av produsentens garanti.
