DHD30U990CSDA - Capucha Dacor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Dacor
Modelo	DHD30U990CS/DA
Ancho	30 pulgadas (76 cm)
Material	Acero inoxidable
Alimentación eléctrica	120 V, 60 Hz, 15 A
Tipo de ventilación	Conducto hacia el exterior
Tamaño del conducto	10 pulgadas (25,4 cm) redondo
Número de motores	1 (ventilador único)
Número de filtros	2
Tipo de filtros	Filtros de grasa metálicos
Iluminación	Tira LED
Altura de montaje mín	30 pulg (76,2 cm) sobre una cocina a gas; 24 pulg (60,9 cm) sobre una cocina eléctrica
Método de evacuación	Superior, pared o techo
Peso	Aproximadamente 30 kg (estimado)

Preguntas frecuentes - DHD30U990CSDA Dacor

¿Cuál es la altura de montaje recomendada para la campana?

La altura mínima de montaje es de 30 pulg (76,2 cm) sobre una placa de cocción a gas y de 24 pulg (60,9 cm) sobre una placa de cocción eléctrica o de inducción. Para un rendimiento óptimo, no exceda las 36 pulg (91,4 cm).

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos se pueden lavar a mano con agua caliente y jabón o en el lavavajillas. Déjelos secar completamente antes de volver a colocarlos. Límpielos con frecuencia para evitar la acumulación de grasa.

¿Puedo usar un conducto flexible para la evacuación?

No, no se recomienda un conducto flexible porque crea contrapresión y turbulencias que reducen el rendimiento. Use solo conductos metálicos rígidos.

¿Qué tipo de cableado eléctrico se necesita?

Se requiere un circuito de 120 V, 60 Hz, 15 A con conexión a tierra. Use un cable de alimentación de calibre adecuado y un dispositivo antitérmico homologado por UL o CSA.

¿Cómo instalar la campana en una pared de mampostería?

Las instrucciones proporcionadas no son aplicables a paredes de mampostería. Consulte a un instalador profesional para una instalación segura. Asegúrese de que la pared pueda soportar hasta 150 libras.

¿Qué hacer si la campana no funciona después de la instalación?

Primero verifique que la alimentación esté conectada y que el disyuntor no esté disparado. Asegúrese de que el cableado sea correcto y que el conector del ventilador esté bien enchufado. Si el problema persiste, comuníquese con el servicio al cliente de Dacor.

¿Cómo reemplazar la iluminación LED?

La iluminación LED está integrada y debe ser reemplazada por un técnico calificado. Verifique las instrucciones en el manual para acceder a los LED. Use solo piezas de repuesto aprobadas por Dacor.

¿Con qué frecuencia debo limpiar los filtros?

Se recomienda limpiar los filtros de grasa cada 1 a 3 meses según el uso. Una acumulación excesiva de grasa puede reducir la eficiencia y presentar un riesgo de incendio.

¿Puedo usar la campana sin evacuación exterior?

No, la campana debe evacuarse al exterior. No evacuar en un ático, espacio de arrastre o garaje. El aire debe conducirse directamente al exterior a través de un conducto metálico.

¿Dónde puedo encontrar el número de serie de mi campana?

El número de serie se encuentra en la etiqueta de datos dentro de la campana, encima de los filtros, en la pared trasera del chasis. Anótelo antes de contactar al servicio al cliente.

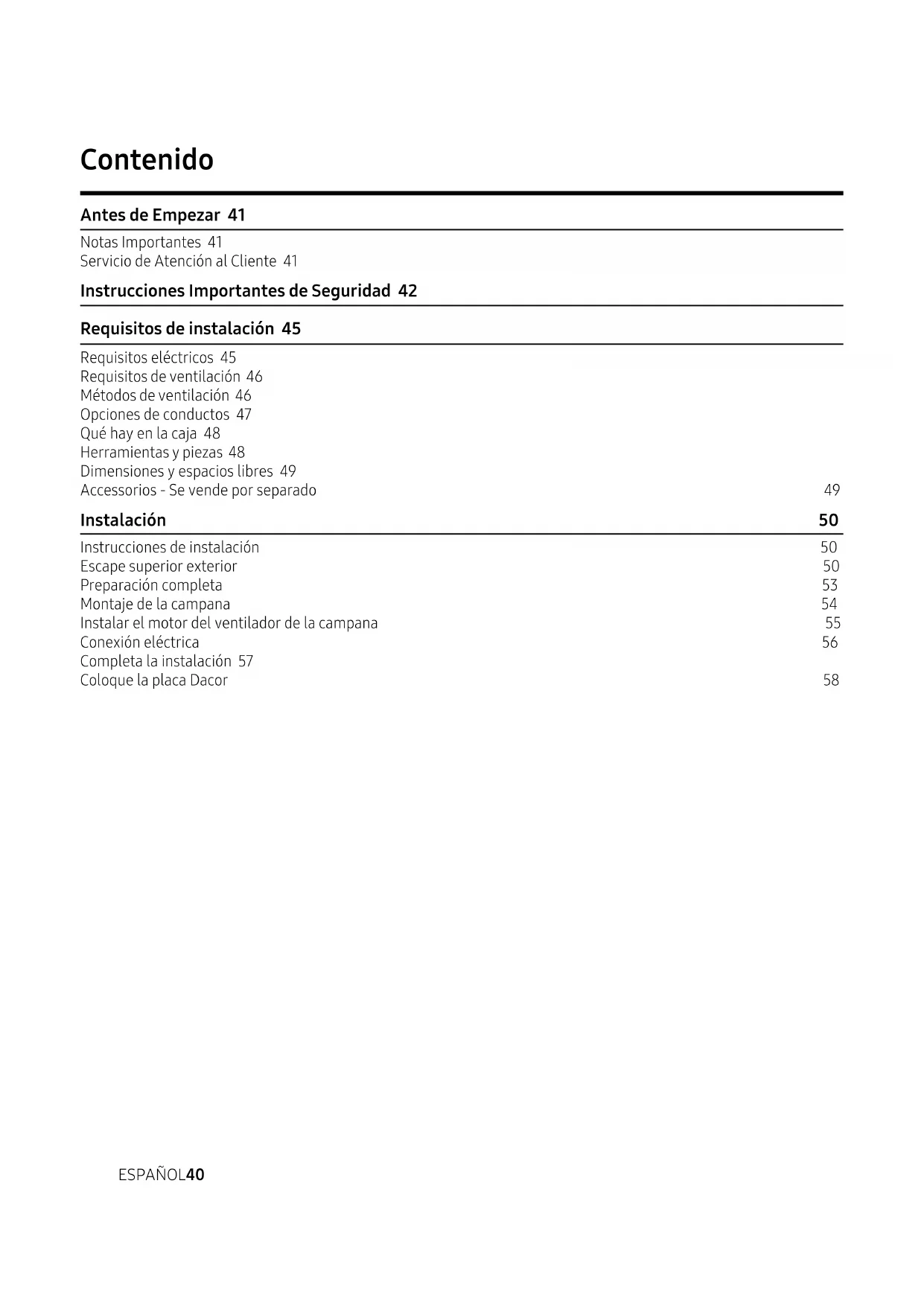

MANUAL DE USUARIO DHD30U990CSDA Dacor

Servicio de Atención al Cliente 41

Instrucciones Importantes de Seguridad 42

Requisitos de instalación 45

Requisitos eléctricos 45

Requisitos de ventilación 46

Métodos de ventilación 46

Opciones de conductos 47

Qué hay en la caja 48

Herramientas y piezas 48

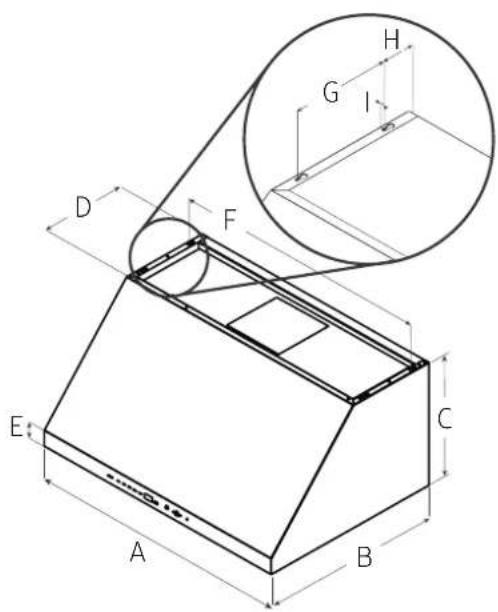

Dimensiones y espacios libres 49

Accessorios - Se vende por separado 49

Instalación 50

Instrucciones de instalación 50

Escape superior exterior 50

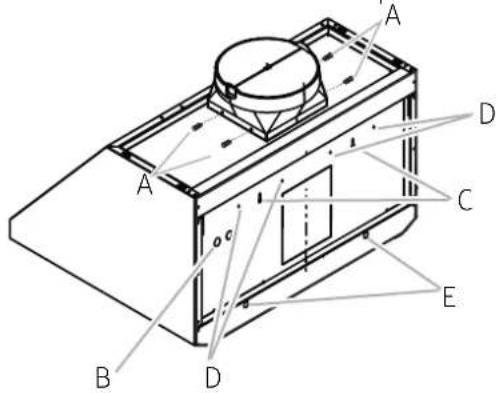

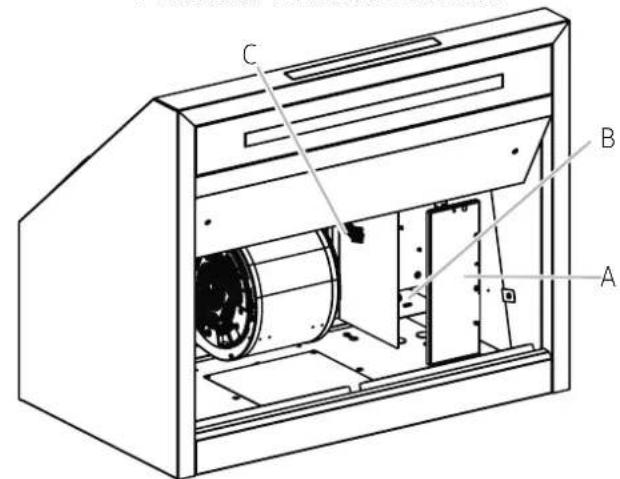

Preparación completa 53

Montaje de la campana 54

Instalar el motor del ventilador de la campana 55

Conexión eléctrica 56

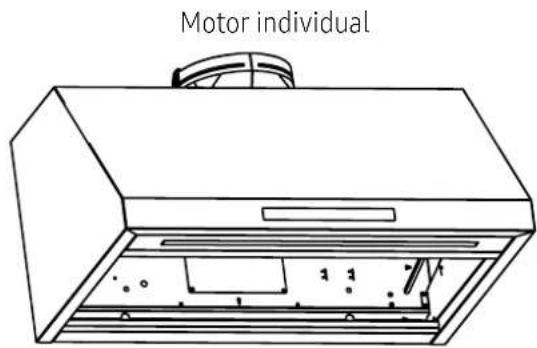

Completa la instalación 57

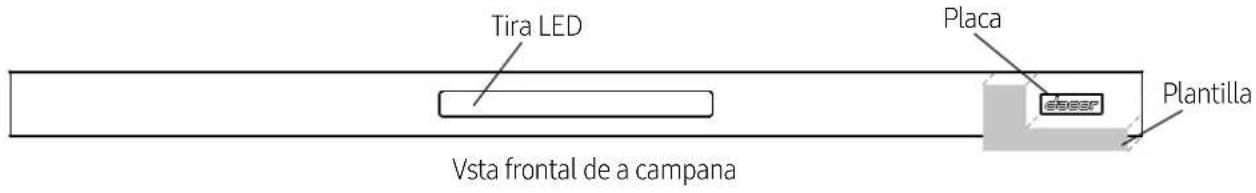

Coloque la placa Dacor 58

Notas Importantes

Instalador

• En aras de la seguridad y para minimizar los problemas, lea detenidamente este manual antes de iniciar la instalación.
• Deje este manual con el cliente.
• Muéstrele al propietario cómo cortar la energía de la campana.

Cliente

Conserve este manual como referencia personal y profesional.

Servicio de Atención al Cliente

Para resolver dudas y problemas de instalación, póngase en contacto con su distribuidor Dacor o con el servicio de atención al cliente de Dacor. Antes de llamar, tenga a mano el modelo y el número de serie de la campana. (Consulte la etiqueta de datos que se encuentra en el interior de la campana, encima de los filtros, en la pared posterior del chasis).

Todas las especificaciones están sujetas a cambios sin previo aviso. Dacor no asume ninguna responsabilidad por dichos cambios.

©2022 Dacor, todos los derechos reservados.

APROBADO PARA APARATOS RESIDENCIALES

SÓLO PARA USO RESIDENCIAL

LEA Y GUARDE ESTAS INSTRUCCIONES

LEA TODA LA GUÍA DE INSTALACIÓN ANTES DE PROCEDER.

LA INSTALACIÓN DEBE CUMPLIR CON TODOS LOS CÓDIGOS LOCALES.

IMPORTANTE: Guarde estas instrucciones para el uso del inspector eléctrico local.

INSTALADOR: Por favor, deje estas instrucciones con esta unidad para el propietario.

CLIENTE: Conserve estas instrucciones para futuras consultas.

Símbolos usados en este manual

ADVERTENCIA

Peligros o prácticas inseguras que pueden provocar lesiones personales graves o la muerte.

ADVERTENCIA

Desconecte el circuito de alimentación en el panel de servicio y bloquee el panel antes de cablear este aparato.

PRECAUCIÓN

Peligros o prácticas inseguras que pueden provocar una descarga eléctrica, lesiones personales o daños materiales.

NOTA

Consejos e instrucciones útiles.

Estos iconos y símbolos de advertencia están aquí para evitar que usted y otras personas sufran daños.

Por favor, sigalos explícitamente. Después de leer esta sección, guárdela en un lugar seguro para futuras consultas.

Advertencia de la Proposición 65 del Estado de California (sólo en EE.UU.)

ADVERTENCIA

Este producto contiene sustancias químicas conocidas por el Estado de California como causantes de cáncer y defectos de nacimiento u otros daños reproductivos - www.p65warnings.ca.gov

1. Noticia de la FCC

PRECAUCIÓN

PRECAUCIÓN FCC:

Cualquier cambio o modifi cación no aprobada expresamente por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y.
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que causen un funcionamiento no deseado. Para los productos vendidos en los mercados de Estados Unidos y Canadá, sólo están disponibles los canales 1\~11. No se puede seleccionar ningún otro canal.

Para los productos vendidos en los mercados de Estados Unidos y Canadá, sólo están disponibles los canales 1\~11. No se puede seleccionar ningún otro canal.

DECLARACIÓN DE LA FCC:

Este equipo ha sido probado y se ha comprobado que cumple con los límites para un dispositivo digital de clase B, de acuerdo con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial.

ESPAÑOL42

Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio.

Sin embargo, no se puede garantizar que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas: Reorienting or relocating the receiving antenna

• Aumentar la separación entre el equipo y el receptor
• Conectar el equipo a una toma de corriente que esté en un circuito diferente al de la radio o el televisor
• Consultar al distribuidor o a un técnico de radio/television con experiencia para obtener ayuda

DECLARACIÓN DE EXPOSICIÓN A LA RADIACIÓN DE LA FCC:

Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este equipo debe ser instalado y operado de manera que haya al menos 8 pulgadas (20 cm) entre el radiador y su cuerpo. Este dispositivo y su(s) antena(s) no deben estar ubicados ni funcionar junto con ninguna otra antena o transmisor.

2. Aviso IC

El término "IC" que precede al número de certificación de radio sólo significa que se cumplen las especificaciones técnicas de Industry Canada. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia, incluyendo las que puedan causar un funcionamiento no deseado del dispositivo.

Este aparato digital de clase B cumple con la norma canadiense ICES-003. Para los productos vendidos en los mercados estadounidense y canadiense, sólo están disponibles los canales 1\~11. No se puede seleccionar ningún otro canal.

DECLARACIÓN DE EXPOSICIÓN A LA RADIACIÓN IC:

Este equipo cumple con los límites de exposición a la radiación IC RSS-102 establecidos para un entorno no controlado. Este equipo debe ser instalado y operado de manera que haya al menos 8 pulgadas (20 cm) entre el radiador y su cuerpo. Este dispositivo y su(s) antena(s) no deben estar ubicados ni funcionar junto con ninguna otra antena o transmisor.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A LAS PERSONAS, OBSERVE LAS SIGUIENTES PRECAUCIONES:

• Utilice esta unidad sólo de la manera prevista por el fabricante. Si tiene dudas, póngase en contacto con el fabricante.
• Antes de realizar el mantenimiento o la limpieza de la unidad, desconecte la alimentación en el panel de servicio y bloquee el panel de servicio para evitar que la alimentación se conecte accidentalmente. Si el panel de servicio no puede bloquearse, fi je un dispositivo de advertencia prominente, como una etiqueta, en el panel de servicio.
• Los trabajos de instalación y el cableado eléctrico deben ser realizados por personas cualificadas de acuerdo con todos los códigos y normas aplicables, incluyendo la construcción con clasifi cación de incendios.
• Se necesita aire suficiente para una combustión adecuada y para la evacuación de los gases a través del conducto de humos (chimenea) de los equipos de combustión para evitar el refl ujo. Siga las directrices del fabricante del equipo de calefacción y las normas de seguridad, como las publicadas por la Asociación Nacional de Protección contra Incendios (NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) y las autoridades locales de códigos.
• Cuando corte o perfore la pared o el techo, no dañe el cableado eléctrico ni otros servicios ocultos.

Los ventiladores con conductos siempre deben ventilarse al exterior.

PRECAUCIÓN

Sólo para uso general de ventilación. No utilizar para extraer materiales y vapores peligrosos o explosivos.

PRECAUCIÓN

Para reducir el riesgo de incendio y evacuar correctamente el aire, asegúrese de canalizar el aire hacia el exterior: no ventile el aire de salida en espacios dentro de las paredes o techos, áticos o en espacios de arrastre, o garajes.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, UTILICE ÚNICAMENTE CONDUCTOS METÁLICOS

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO DE LA GRASA DE LA COCINA:

• No deje nunca las unidades de superficie desatendidas en los ajustes altos. Los hervores causan humo y derrames de grasa que pueden encenderse. Caliente los aceites lentamente en ajustes bajos o medios.
• Encienda siempre la campana cuando cocine a fuego alto o cuando flamee alimentos (por ejemplo, Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
• Limpie los ventiladores con frecuencia. No se debe permitir que la grasa se acumule en el ventilador o en el filtro.
• Utilice tamaños de ollas adecuados. Utilice siempre utensilios de cocina apropiados para el tamaño de la superfi cie del element

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE INCENDIO DE LA GRASA DE LA ENCIMERA, OBSERVE LAS SIGUIENTES PRECAUCIONES:*

• APAGUE LAS LLAMAS con una tapa ajustada, una bandeja para galletas o una bandeja metálica, y luego apague el quemador.
  TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACÚE Y LLAME AL DEPARTAMENTO DE BOMBEROS.
• NO AGARRES NUNCA UN SÁRTEN EN LLAMAS, puedes quemarte.
• NO USE AGUA, incluyendo paños de cocina o toallas mojadas - se producirá una violenta explosión de vapor. Utilice un extintor SÓLO si:
• Usted sabe que tiene un extintor de clase ABC, y ya sabe cómo manejarlo.
• El incendio es pequeño y está contenido en la zona donde se inició.
  -Se ha llamado a los bomberos.
• Puedes luchar contra el fuego de espaldas a una salida.

*Basado en "Kitchen Fire Safety Tips" publicado por la NFPA.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con ningún dispositivo de control de velocidad de estado sólido.

ADVERTENCIA

No deje que los niños se acerquen a este aparato. No deje que los niños jueguen con este aparato.

Mantenga todos los materiales de embalaje fuera del alcance de los niños. Deseche correctamente los materiales de embalaje después de desembalar el aparato.

NOTA

Adecuado para su uso en la zona de cocción del hogar.

ESPAÑOL44

Requisitos eléctricos

IMPORTANTE

Respete todos los códigos y ordenanzas vigentes.

Es responsabilidad del cliente:

• Para contactar con un instalador eléctrico cualificado.
• Para asegurarse de que la instalación eléctrica es adecuada y cumple con el Código Eléctrico Nacional, ANSI/NFPA 70 - última edición*, o las normas CSA C22.1-94, Código Eléctrico Canadiense, Parte 1 y C22.2 No.0-M91 - última edición** y todos los códigos y ordenanzas locales.

Si los códigos lo permiten y se utiliza un cable de tierra separado, se recomienda que un electricista cualificado determine que la trayectoria de la tierra es adecuada. Se puede obtener una copia de las normas de los códigos anteriores en:

• Se requiere un circuito eléctrico de 120 voltios, 60 Hz., sólo CA, 15 amperios, con fusible.

• Si la casa tiene cableado de aluminio, siga el procedimiento siguiente.

• Conecte una sección de cable de cobre sólido a los cables flexibles.

• Conecte el cableado de aluminio a la sección añadida de cable de cobre utilizando conectores y/o herramientas especiales diseñadas y homologadas por UL para unir cobre con aluminio.

- Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de aluminio/cobre debe cumplir con los códigos locales y las prácticas de cableado aceptadas por la industria.

- Los tamaños de los cables y las conexiones deben ajustarse a la capacidad del aparato, tal como se especifica en la placa de características del modelo/serie. La placa de modelo/serie se encuentra detrás del filtro en la pared posterior de la campana extractora.

- Los tamaños de los cables deben cumplir con los requisitos del Código Eléctrico Nacional, ANSI/NFPA 70 (última edición), o las normas CSA C22. 1-94, Código Eléctrico Canadiense, Parte 1 y C22.2 N° 0-M91 (última edición y todos los códigos y ordenanzas locales).

Requisitos de ventilación

• El sistema de ventilación debe terminar en el exterior.
• No termine el sistema de ventilación en un ático u otra área cerrada.
• No utilice un tapón de pared tipo lavadero de 4" (10.2 cm).
• Utilice únicamente un respiradero metálico. Se recomienda un respiradero metálico rígido.
• No se recomienda la ventilación de plástico o de lámina metálica.

• La longitud del sistema de ventilación y el número de codos deben mantenerse al mínimo para proporcionar un rendimiento eficiente. Para un funcionamiento más eficiente y silencioso:

• No utilice más de tres codos de 90°.

• Asegúrese de que haya un mínimo de 30" (76.2 cm) de ventilación recta entre los codos si se utiliza más de un codo. No instale 2 codos juntos.
• Utilice abrazaderas para sellar todas las juntas del sistema de ventilación.
• El sistema de ventilación debe tener una compuerta. Si la tapa del techo o de la pared tiene un amortiguador, no utilice el amortiguador suministrado con la campana extractora.
• Utilice calafateo para sellar la pared exterior o la abertura del techo alrededor de la tapa.
• El tamaño de la ventilación debe ser uniforme.

Métodos de ventilación

Para utilizar la salida superior de la campana para ventilar su campana, se requiere un sistema de ventilación redondo de 10" (25,4 cm). Este sistema de ventilación no está incluido y debe adquirirse por separado.

NOTA

No se recomienda la ventilación flexible. El respiradero flexible crea una contrapresión y una turbulencia de aire que reduce en gran medida el rendimiento. El sistema de ventilación puede terminar a través del techo o de la pared.

Instale siempre una cubierta metálica de ventilación en el lugar donde los conductos salen de la casa. La campana debe ventilarse únicamente hacia el exterior del edificio.

Dirección de descarga

Esta campana viene ajustada de fábrica para ventilar a través del techo (descarga vertical) o de la pared (descarga horizontal).

Para ventilar a través de una pared, se necesita un codo de 90°.

Instrucciones para la instalación de conductos

Por razones de seguridad, los conductos deben ventilar directamente al exterior (no en un ático, debajo de la casa, en el garaje o en cualquier espacio cerrado). No supere los 15,24 m de conducto. Mantenga los conductos tan cortos y rectos como sea posible. Los codos y las transiciones reducen la eficacia del flujo de aire.

Los codos y los giros en forma de "S" dan un caudal muy pobre y no se recomiendan. Un tramo corto y recto de conducto en la entrada de un ventilador remoto proporciona el mejor caudal.

Recomendaciones de conductos

El rendimiento adecuado depende de una colocación correcta de los conductos.

Tiempo frío

Las instalaciones de clima frío deben tener una compuerta adicional para minimizar el flujo de aire frío hacia atrás y una rotura de puente térmico no metálica para minimizar la conducción de las temperaturas exteriores como parte de los conductos. La compuerta debe estar en el lado del aire frío de la rotura de puente térmico. La rotura debe estar lo más cerca posible del lugar en el que los conductos entran en la parte calentada de la casa.

Aire de reposición

Los códigos de construcción locales pueden requerir el uso de sistemas de aire de reposición cuando se utilizan sistemas de ventilación por conductos con un movimiento de aire superior a los CFM especificados. Los CFM especificados varían de una localidad a otra. Es responsabilidad del propietario y del instalador determinar si se aplican requisitos y/o normas adicionales a instalaciones específicas.

Opciones de conductos

La campana está equipada con una transición redonda de 10" (25.4 cm) para la descarga de los humos al exterior.

Siga estrictamente las instrucciones establecidas en este manual. Dacor no se hace responsable de eventuales inconvenientes, daños o incendios causados por el incumplimiento de las instrucciones de este manual.

Preparación

No corte una viga o montante a menos que sea absolutamente necesario. Si es necesario cortar una viga o un montante, debe construirse un marco de soporte.

Se suministra material de fijación para sujetar la campana a la mayoría de los tipos de paredes/techos.

Sin embargo, un técnico cualificado debe verificar la idoneidad de los materiales de acuerdo con el tipo de pared/techo.

Antes de realizar los recortes, asegúrese de que existe un espacio libre adecuado dentro del techo o la pared para la ventilación del escape.

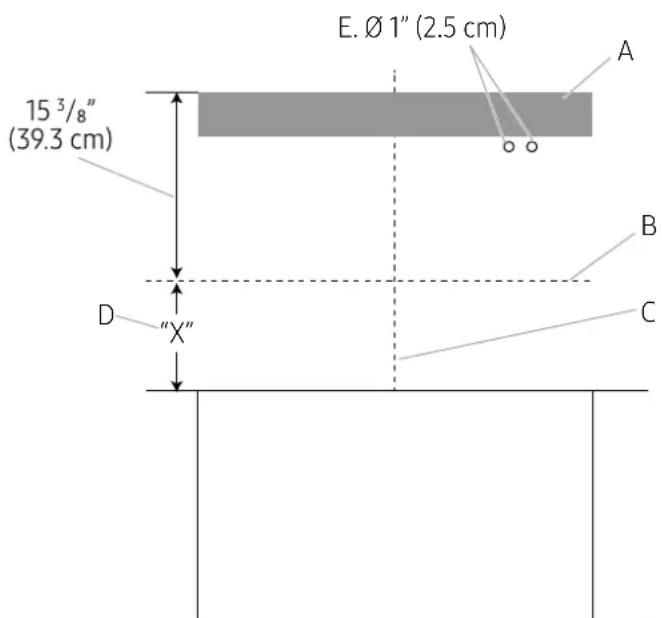

Altura de montaje

PRECAUCIÓN

Monte esta campana de manera que el borde inferior por encima de la superficie de cocción esté a 30" (76.2 cm) como mínimo para una superficie de cocción de gas o 24" (60.9 cm) para una superficie de cocción eléctrica.

No hay una altura máxima de montaje, sin embargo, recomendamos montar la campana a no más de 36" (91.4 cm) por encima de la superficie de cocción. Por cada pulgada (2.54 cm) por encima de 36" (91.4 cm), la eficiencia de captura de humos y humedad disminuye a un ritmo creciente y puede no ofrecer un nivel aceptable de rendimiento de ventilación.

Esta campana está pensada para uso doméstico.

Compruebe la altura de su techo y la altura de la campana antes de seleccionarla.

Descarga horizontal

Se puede instalar un codo de 90° inmediatamente por encima de la campana.

Ventilación de techo Ventilación de pared

A B

A. Tapa del techo B. Ventilación redonda de 10" (25.4 cm)

B A

A. Tapa de pared B. Ventilación redonda de 10" (25.4 cm)

Requisitos de instalación

Qué hay en la caja

Cómo quitar el embalaje.

PRECAUCIÓN

Retire el cartón con cuidado, use guantes para protegerse de los bordes afilados.

ADVERTENCIA

Retire la película protectora antes de la puesta en marcha.

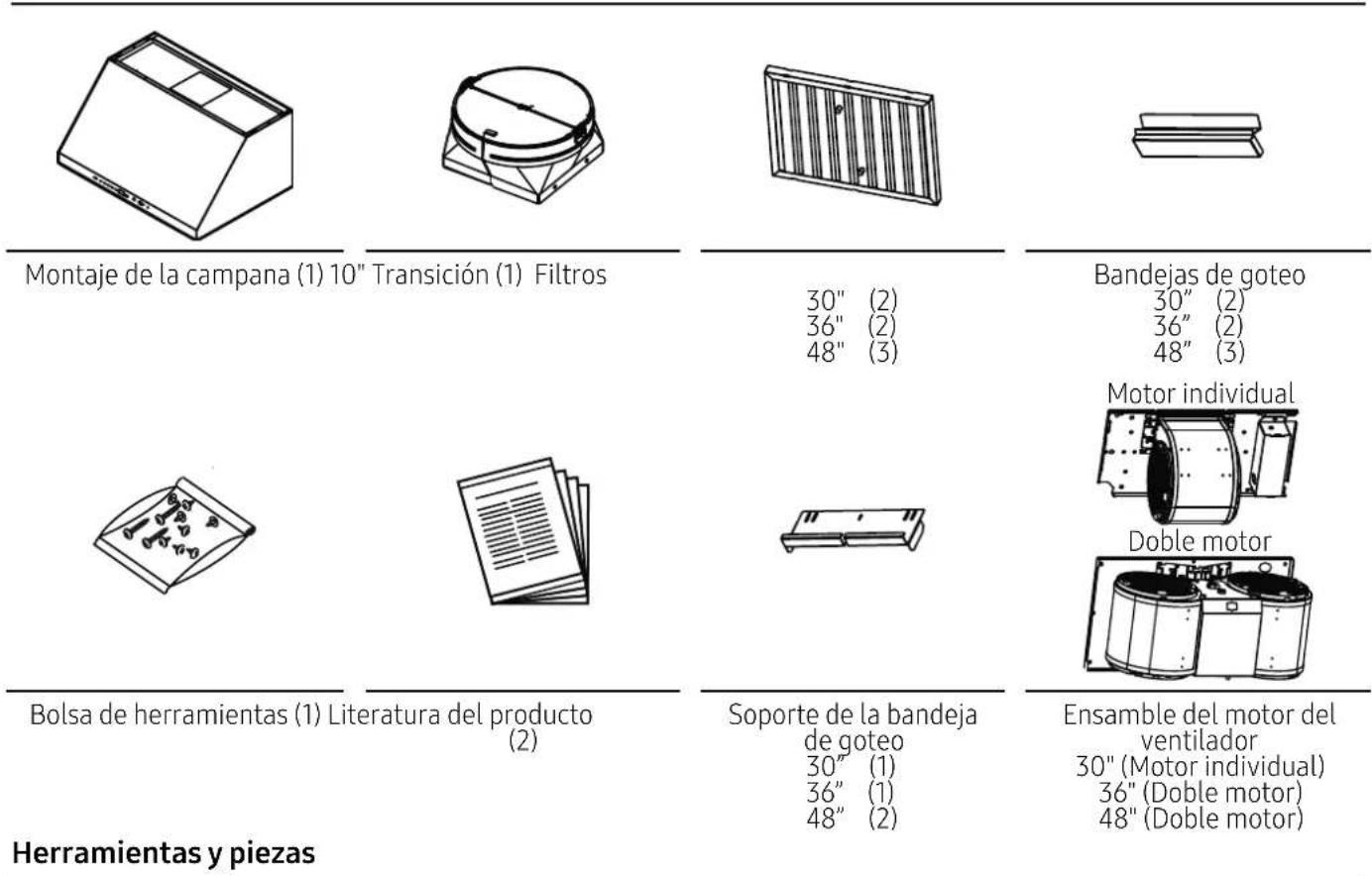

Piezas suministradas

- Bolsa de herramientas con:

Part Qty Part Qty
6 x 80 mm	6	Adaptador Torx20	1
6 x 16 mm	4	∅ 6.4 x 11 mm arandelas	4
4.2 x 19 mm	4	∅ 5.3 x 20 mm arandelas	2
Tornillos de la bandeja de goteo	2	3.5 x 9.5 mm	4
10 x 60 mm	6	Cable para conexión 6 - 9	1

Requisitos de instalación

Piezas no suministradas

Herramientas/materiales necesarios

• Nivel
• Taladro con brocas de 1" (2.5 cm), 18 " (3.0 mm) y 58 " (15.8 mm)
  • Lápiz
• Pelacables o cuchillo de uso general
  • Cinta métrica o regla
• Alicates
• Pistola de calafateo y compuesto de calafateo resistente a la intemperie
  • Abrazaderas de ventilación
• Caladora

Dimensiones y espacios libres

• Tijeras de metal
• Destornilladores:

- Phillips

- Hoja plana

Piezas necesarias

• Cable de alimentación doméstico
• Alivio de tensión de 12 " (12,7 mm) aprobado por UL o CSA
• 3 conectores de cable homologados por UL
  • 1 tapa de pared o de techo
• Sistema de ventilación metálico

Accessorios - Se vende por separado

Instrucciones de instalación

Recomendamos que un técnico cualificado instale la campana extractora. Es responsabilidad del instalador asegurarse de que la campana extractora cumple con las distancias de instalación especificadas para el producto.

• Se recomienda instalar el sistema de ventilación antes de instalar la campana.
• Si es posible, desconecte y retire cualquier aparato de cocción de debajo de la zona de la campana para facilitar el acceso a la pared posterior.

• Antes de hacer los recortes, asegúrese de que hay un espacio libre adecuado en el techo o la pared para la ventilación del escape.

• Confirme que todas las piezas de instalación han sido retiradas de la caja de envío.

• Desconecte la alimentación en el panel de disyuntores o en la caja de fusibles.
• Determine el método de ventilación que va a utilizar: escape de techo o de pared.

NOTA

Esta campana viene ajustada de fábrica para ventilar por la salida de aire superior. .

1. Seleccione una superficie plana para montar la campana extractora. Coloque una cubierta sobre esa superficie.

Escape superior exterior

Diagrama de instalación de la parte superior

Utilice el diagrama o la campana como plantilla y marque las ubicaciones para los conductos, el cableado eléctrico y las ranuras para los tornillos de la cerradura.

Vista superior de la campana

LÍNEA DE CENTRO 5 1/4" (13.3 cm) 5 1/4" (13.3 cm) PARED C D E 3/4" (19 mm) 10 1/2" (26.6 cm) B FRENTE DE LA CAMPANA A

	30" 36" 48"
A	30" (76 cm) 36" (91.2 cm) 48" (121.7 cm)
B	12" (30.5 cm)
C	1" (2.5 cm)
D	258" (6.5 cm)
E	712" (19 cm)

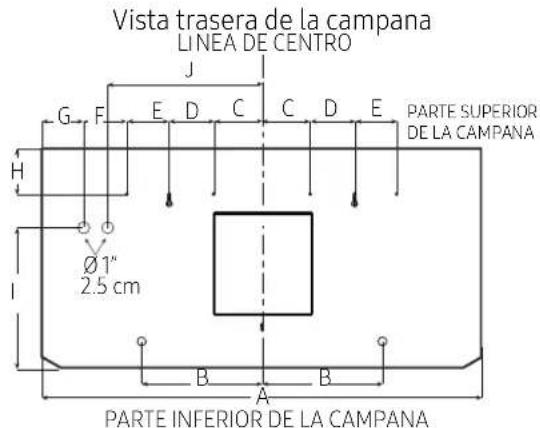

Diagrama de instalación trasera

Utilice el diagrama o la campana como plantilla y marque las ubicaciones en la pared para el cableado eléctrico y las ranuras de los tornillos de la cerradura.

Vista trasera de la campana LINEA DE CENTRO J G F E D C C D E PARTE SUPERIOR DE LA CAMPANA H Ø1" 2.5 cm B A B PARTE INFERIOR DE LA CAMPANA

	30"	36"	48"
A	30" (75.5 cm)	36" (90.6 cm)	48" (121.1 cm)
B	9^13/_16 " (25 cm)
C	3^15/_16 " (10 cm)
D	3^5/_8 " (9.2 cm)
E	3^7/_16 " (8.7 cm)
F	2" (5 cm)
G	3^1/_4 " (8.2 cm)
H	3^11/_16 " (9.3 cm)
I	11^3/_8 " (28.9 cm)
J	9^5/_8 " (24.5 cm)	12^5/_8 " (32 cm)	18^5/_8 " (47.3 cm)

Instalación en la pared

ADVERTENCIA

UTILICE DOS O MÁS PERSONAS PARA MOVER E INSTALAR LA CAMPANA EXTRACTORA. EL NO HACERLO PUEDE PROVOCAR LESIONES EN LA ESPALDA O DE OTRO TIPO.

La campana se sujeta a la pared con un soporte de madera que se fija en la parte trasera interior de la campana. Para sostener la campana de forma segura, el soporte de madera debe fijarse firmemente a por lo menos 2 montantes verticales de madera que se encuentren detrás del yeso que compone la pared.

NOTA

Estas instrucciones no son aplicables a las paredes de mampostería (ladrillo, hormigón, etc.). Si tiene una pared de mampostería, consulte a un instalador profesional.

IMPORTANTE: Los montantes (o la pared si tiene un muro de mampostería) deben ser capaces de soportar hasta 150 libras.

NOTA

Si su cocina tiene una estructura de madera, al menos 2 tornillos suministrados para el montaje de esta campana extractora deben fijarse en montantes de madera maciza. No los fije sólo a la pared de yeso.

NOTA

Marque los orificios ciegos de la campana extractora en la pared y realice los recortes necesarios antes de instalar la campana.

Instalación en la estructura de madera

1. Determine y marque la línea central en la pared donde se instalará la campana.
2. Seleccione una "X" de altura de montaje para la parte inferior de la campana (Ver D abajo).
3. Para instalaciones de estufas y cocinas de gas: Monte la campana de manera que la parte inferior esté al menos a 30" (76.2 cm) por encima de la superficie de cocción.
4. Para instalaciones de cocinas eléctricas o de inducción: Monte la campana de manera que la parte inferior esté al menos a 24" (60.9 cm) por encima de la superficie de cocción
5. Marque una línea de referencia horizontal en la pared (B abajo) para la parte inferior de la campana. Utilice un nivel para confirmar que la línea está nivelada.
6. Encuentre y marque la ubicación de los montantes o soportes de madera detrás de la pared. Consulte el diagrama de instalación posterior.
7. Trace una línea a 15 ^3/8 " (39,3 cm) por encima de la línea de referencia de la parte inferior de la campana para marcar la ubicación del soporte de madera en la pared. Utilice un nivel para confirmar que la línea está nivelada.

E. Ø 1" (2.5 cm) 15 ³/₈" (39.3 cm) A B D "X" C

A. Soporte de madera
B. Parte inferior de la campana extractora
C. Línea central
D. Dimensión "x" = altura de montaje de la campana extractora
E. Orificios para el cableado

1. Retire el soporte de madera de la parte trasera de la campana aflojando los 2 tornillos desde el interior.
2. Alinee la parte superior del soporte de madera con la línea de ubicación del soporte de madera en la pared, y luego céntrelo en la línea central.
3. Localice las marcas de los montantes en el soporte de madera y, a continuación, dibuje dos líneas verticales que marquen la intersección de los montantes con el soporte de madera.
4. Marque el centro de cada línea, retire el soporte de madera de la pared, y luego perfore un agujero piloto en el soporte en cada marca.
5. Una vez más, alinee la parte superior del soporte de madera con la línea de ubicación del soporte de madera, y luego céntrelo en la línea central.
6. Pase una punta de lápiz o un punzón por los agujeros que acaba de perforar en el soporte de madera para marcar en la pared la ubicación de los agujeros piloto para los tornillos de 2 - 6 x 80 mm que irán a los montantes.
7. Marque también en la pared la ubicación de otros dos agujeros piloto (B) introduciendo la punta de un lápiz o un punzón en los agujeros pretaladrados en el centro del soporte de madera. Estos agujeros son para los anclajes de pared de 2 - 10 x 60 mm suministrados. Consulte el diagrama siguiente.

1 3/16" (3 cm) 1" (2.5 cm) A B C 1 3/16" (3 cm) 1" (2.5 cm)

A. Agujeros para tornillos
B. Agujeros para tornillos (ya hechos)
C. Soporte de madera

1. Retire el soporte de madera y, a continuación, perfore cuatro agujeros piloto en la pared.
2. Introduzca 2 - 10 x 60 mm de los anclajes de pared suministrados en los dos agujeros piloto del centro.
3. Fije el soporte de madera a la pared atornillando 2 - 6 x 80 mm de tornillos de fijación a través del soporte de madera en los agujeros piloto que perforó en los montantes.
4. Utilizando el diagrama de instalación posterior como guía (véase la página 12), corte los agujeros para el cableado en la pared.
5. Atornille 2 - 6 x 80 mm (tornillos de montaje) en los agujeros (B) en el centro del soporte de madera. Atornílelos a través del soporte en los anclajes situados debajo. Deje un espacio de 14 "(6.4 mm) entre la pared y la parte posterior de la cabeza del tornillo para deslizar la campana extractora en su lugar.

1/4" (6.4 mm) 15 1/16" (38.5 cm)

NOTA

Una vez montada la campana, hay que apretar estos tornillos.

Preparación completa

1. Determine y haga todos los cortes necesarios en la pared o el techo para el sistema de ventilación. Instale el sistema de ventilación antes de instalar la campana extractora. Consulte la sección "Métodos de ventilación".
2. Determine el lugar por donde pasará el cable de alimentación a través de la pared.
3. Perfore un agujero de 1 ¼" (3,2 cm) en este lugar.
4. Pase suficiente cable de alimentación a través de la pared para permitir una fácil conexión a la caja de terminales.
5. Retire la tapa de la caja de terminales y déjela a un lado.

A. Tapa de la caja de conexiones
B. Knockout
C. Conector del cable de alimentación

Modelo de ventilador individual

Modelo de doble ventilador

Modelo de doble ventilador C B A

1. Para todos los modelos de campana, instale la transición de ventilación redonda de 10" (25,4 cm) con amortiguador en la parte superior de la campana extractora (según su instalación), utilizando 4 tornillos de 3,5 x 9,5 mm.
2. Retire el orificio ciego de la parte posterior de la campana extractora e instale un tubo de ventilación de 1/2" (1,3 cm) aprobado por UL o CSA. (1,3 cm) de alivio de tensión.

Todos los modelos de campana

El adaptador/amortiguador de escape puede instalarse hasta 1 pulgada a cada lado del centro de la campana para acomodar los conductos descentrados. En instalaciones extremadamente descentradas, puede ser necesario recortar un extremo del conector del conducto para dejar libre la abrazadera del cable eléctrico.

1. Coloque la campana extractora cerca de su posición de montaje y pase el cable de alimentación a través del alivio de tensión hasta la caja de bornes (lo suficiente para hacer la conexión).
2. Apriete los tornillos del alivio de tensión.
3. Realice la conexión eléctrica. Consulte el apartado "Conexión eléctrica" (p.56)

Montaje de la campana

NOTA

Marque los orificios ciegos de la campana extractora en la pared y realice los recortes necesarios antes de la instalación.

NOTA

La campana extractora se fija a la pared mediante los 6 tornillos de fijación en el soporte de madera montado en la pared.

Para montar la campana, siga estos pasos:

1. Con la ayuda de 2 o más personas, cuelgue la campana extractora en la pared colocando los 2 tornillos montados en el soporte de madera fijado a la pared a través de la parte ancha de los orificios ranurados en la parte posterior de la campana extractora.

NOTA

Si su instalación utiliza la cubierta del conducto opcional, el sistema de ventilación debe estar conectado a la campana extractora y la cubierta del conducto montada en la parte superior de la campana extractora antes de apretar los tornillos de montaje.

1. Tire de la campana extractora hacia abajo para que los tornillos sobresalgan por las partes estrechas de las ranuras, alinee la parte inferior de la campana con la línea horizontal que marca el fondo de la campana, nivele la campana y apriete los 2 tornillos de montaje.

2. Marque 2 ubicaciones de agujeros de montaje inferiores. Taladre agujeros piloto de 18 " (0.32 cm) si los agujeros se van a perforar en los montantes de madera o en el armazón. Si los agujeros no se van a perforar en la madera, perfore dos agujeros piloto de 38 " (0.95 cm) e inserte anclajes de pared de 10 x 60 mm. Instale 2 - tornillos de 6 x 80 mm con arandelas de 5.3 x 20 mm (D y C) en los orificios de montaje inferiores y apriételo.

A B C A. To B. 4 C. 2 2

A. Tornillos de montaje
B. 4 - 4.2 x 19 mm tornillos
C. 2 - 6 x 80 mm tornillos con 2 - 5.3 x 20 mm arandelas

1. Instale los 4 tornillos de 4.2 x 19 mm (B) a través de la parte trasera de la campana en el soporte de madera y apriételos.
2. Conecte el sistema de ventilación a la campana. Selle todas las juntas con abrazaderas.

Instalar el motor del ventilador de la campana

1. Coloque el conjunto del motor del ventilador de la campana extractora en el interior de la misma.

A. Conexión de cables

1. Deslice la brida de la placa de montaje izquierda bajo el soporte de montaje del motor del ventilador.

A. Soporte de montaje del motor

B. Pláca de montaje brida izquierda

1. Empuje el extremo derecho de la placa de montaje del motor hacia arriba, y luego encájelo en la lengüeta del muelle.

NOTA

La lengüeta del muelle debe estar fuera de la ranura de la placa de montaje.

A B

A. Placa de montaje del motor

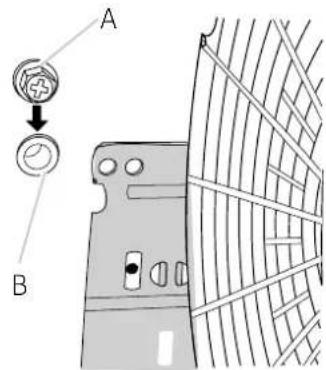

1. Alinee los agujeros de montaje y luego instale 4 - 6 x 16 mm tornillos con 4 - 6.4 x 11 mm arandelas de seguridad.

A B

A. Tornillo con arandela de seguridad

B. Agujero de montaje

1. Realice la conexión entre el ventilador y la caja de conexiones con el conector del ventilador suministrado.

A. Placa de montaje del motor B. Conector del ventilador del cable de alimentación

PELIGRO DE DESCARGA ELÉCTRICA. DESCONECTE LA ALIMENTACIÓN ANTES DE REALIZAR EL MANTENIMIENTO. SUSTITUYA TODAS LAS PIEZAS Y PANELES ANTES DE PONERLO EN FUNCIONAMIENTO. EL NO HACERLO PUEDE PROVOCAR LA MUERTE O UNA DESCARGA ELÉCTRICA.

1. Pase 3 cables -negro, blanco y verde- de acuerdo con el Código Eléctrico Nacional y los códigos y ordenanzas locales, en un conducto de 12 " desde el panel de servicio hasta la caja de conexiones.

A. Cables blancos
B. Cables negros
C. Conectores de cables con certificación UL
D. Cables verdes, desnudos o amarillo/verde

E. Fuente de alimentación doméstica
F. Con homologación UL o CSA 1/2" (1,3 cm) de alivio de tensión

ADVERTENCIA

CONECTE A TIERRA ELÉCTRICAMENTE EL VENTILADOR. CONECTE EL CABLE DE TIERRA A LOS CABLES DE TIERRA VERDE Y AMARILLO DE LA CAJA DE TERMINALES. NO HACERLO PUEDE PROVOCAR LA MUERTE O UNA DESCARGA ELÉCTRICA.

1. Utilice conectores de cables homologados por UL y conecte los cables negros (B) entre sí.
2. Utilice conectores de cables homologados por UL y conecte los cables blancos (A) entre sí.
3. Conecte el cable de tierra verde (o desnudo) de la fuente de alimentación doméstica al cable de tierra verde/amarillo (D) de la caja de terminales utilizando conectores de cable homologados por UL.
4. Cierre y asegure la tapa de la caja de conexiones.

Completa la instalación

1. Coloque el soporte de la bandeja de goteo sobre el soporte del filtro trasero de la campana y coloque 2 tornillos de la bandeja de goteo en las ranuras.

A. Bandejas de goteo
B. Soporte de la bandeja de goteo
C. Tornillos de la bandeja de goteo

1. Agarre las asas del filtro con ambas manos y luego coloque el borde delantero del filtro en la campana.
2. Empuje hacia arriba la parte posterior del asa y, a continuación, coloque la parte posterior del filtro en la bandeja de goteo para asegurarlo. Repita la operación con cada filtro.

Modelo mostrado sólo como referencia, características pueden variar

Coloque los filtros y compruebe el funcionamiento de la campana.

• Para obtener un uso más eficiente de su nueva campana extractora, lea el manual de "Uso y cuidado".
• Mantenga estas instrucciones de instalación y la guía de uso y cuidado cerca de la campana extractora para facilitar su consulta.

Coloque la placa Dacor

Utilice la plantilla de esta página para alinear la placa.

Recorte la plantilla y péguela en la superficie frontal de la campana y verifique que la plantilla esté alineada con el lado derecho de la campana y dentro del borde superior e inferior de la superficie frontal. Practique la colocación de la placa antes de retirar el papel adhesivo.

Tira LED Placa Plantilla Vsta frontal de a campana

NOTA: La placa de

identificación tiene un adhesivo de muy alta retención - una vez que la placa está pegada es extremadamente difícil de quitar.

Antes de retirar el papel de liberación de la parte posterior de la placa, practique la colocación de la placa en la posición correcta en la campana sin que se superpongan la placa y esta plantilla.

Después de esta práctica, retire el papel protector de la parte posterior de la placa de identificación y coloque la placa de identificación en la campana sin que se superponga la placa de identificación a esta plantilla. Retire y deseche esta plantilla.
