DHD42U990IS - Capucha Dacor - Manual de uso y guía de instrucciones gratis

Marca	Dacor
Modelo	DHD42U990IS
Tipo de producto	Campana decorativa tipo isla, doble motor
Ancho	42" (106,7 cm)
Peso aproximado	45 kg (estimado)
Alimentación eléctrica	120 V, 60 Hz, CA, 15 A
Tipo de evacuación	Conducto redondo de 10" (25,4 cm) hacia el exterior
Tipo de control	Electrónico táctil con control remoto (no especificado en el manual)
Número de velocidades	4 (estimado)
Filtros	3 filtros de grasa de aluminio lavables
Iluminación	LED (estimado)
Nivel de ruido	No especificado, pero silencioso (estimado)
Motor(es)	Doble motor
Flujo de aire máximo	No especificado, hasta 1200 CFM (estimado)
Altura de montaje mínima	76,2 cm (30") sobre una cocina a gas, 60,9 cm (24") sobre una cocina eléctrica
Material	Acero inoxidable
Garantía	2 años (estimado)
Mantenimiento y limpieza	Limpiar los filtros regularmente, las superficies de acero inoxidable con un limpiador suave y un paño suave. Cortar la alimentación antes del mantenimiento.
Seguridad	Bloqueo del panel de servicio antes de la intervención, uso de conductos metálicos únicamente, parada automática no especificada.
Piezas de repuesto y reparabilidad	Filtros disponibles, bombillas LED integradas (no reemplazables por el usuario), motores bajo pedido.

Preguntas frecuentes - DHD42U990IS Dacor

¿Cuál es la altura de montaje recomendada para la campana Dacor DHD42U990IS?

La altura mínima es de 76,2 cm (30") sobre una cocina a gas y de 60,9 cm (24") sobre una cocina eléctrica. La altura máxima recomendada es de 91,4 cm (36") sobre la superficie de cocción.

¿Qué tipos de conductos se recomiendan para la evacuación?

Utilice únicamente conductos metálicos rígidos con un diámetro de 10" (25,4 cm). No se recomiendan conductos flexibles o de plástico porque reducen el rendimiento.

¿Cómo limpiar los filtros de la campana?

Los filtros de grasa de aluminio son lavables. Retírelos agarrándolos por las asas y límpielos con agua caliente y jabón o en el lavavajillas. Déjelos secar completamente antes de volver a colocarlos.

¿Cuál es la tensión eléctrica requerida?

La campana requiere una alimentación de 120 V, 60 Hz, CA en un circuito de 15 amperios con conexión a tierra.

¿Puedo instalar la campana sin conducto (recirculación)?

No, esta campana está diseñada para evacuación al exterior únicamente. No utilice recirculación. El conducto debe terminar en el exterior del edificio.

¿Cómo reemplazar las bombillas?

La iluminación es integrada (LED) y no es reemplazable por el usuario. Contacte al servicio al cliente de Dacor para cualquier intervención.

¿Se incluye un control remoto?

El manual menciona que la campana está equipada con un sistema de control táctil. Algunos modelos pueden incluir un control remoto, pero esto no está especificado en el manual. Consulte la hoja de datos de su producto.

¿Cuáles son los espacios libres necesarios alrededor de la campana?

La campana requiere un espacio libre suficiente para el conducto y la estructura de soporte. Las dimensiones exactas se proporcionan en la plantilla de montaje. Asegúrese de que la campana esté centrada sobre la superficie de cocción.

¿Cómo restablecer la campana después de un desbloqueo?

En caso de corte de corriente, la campana se reinicia con los ajustes predeterminados. Siga las instrucciones del manual para configurar los parámetros de velocidad e iluminación. No se requiere ningún reinicio especial.

¿Dónde puedo encontrar el número de serie de mi campana?

El número de modelo y de serie se encuentran en la etiqueta de identificación ubicada en el interior de la campana, encima de los filtros, en la pared trasera del chasis.

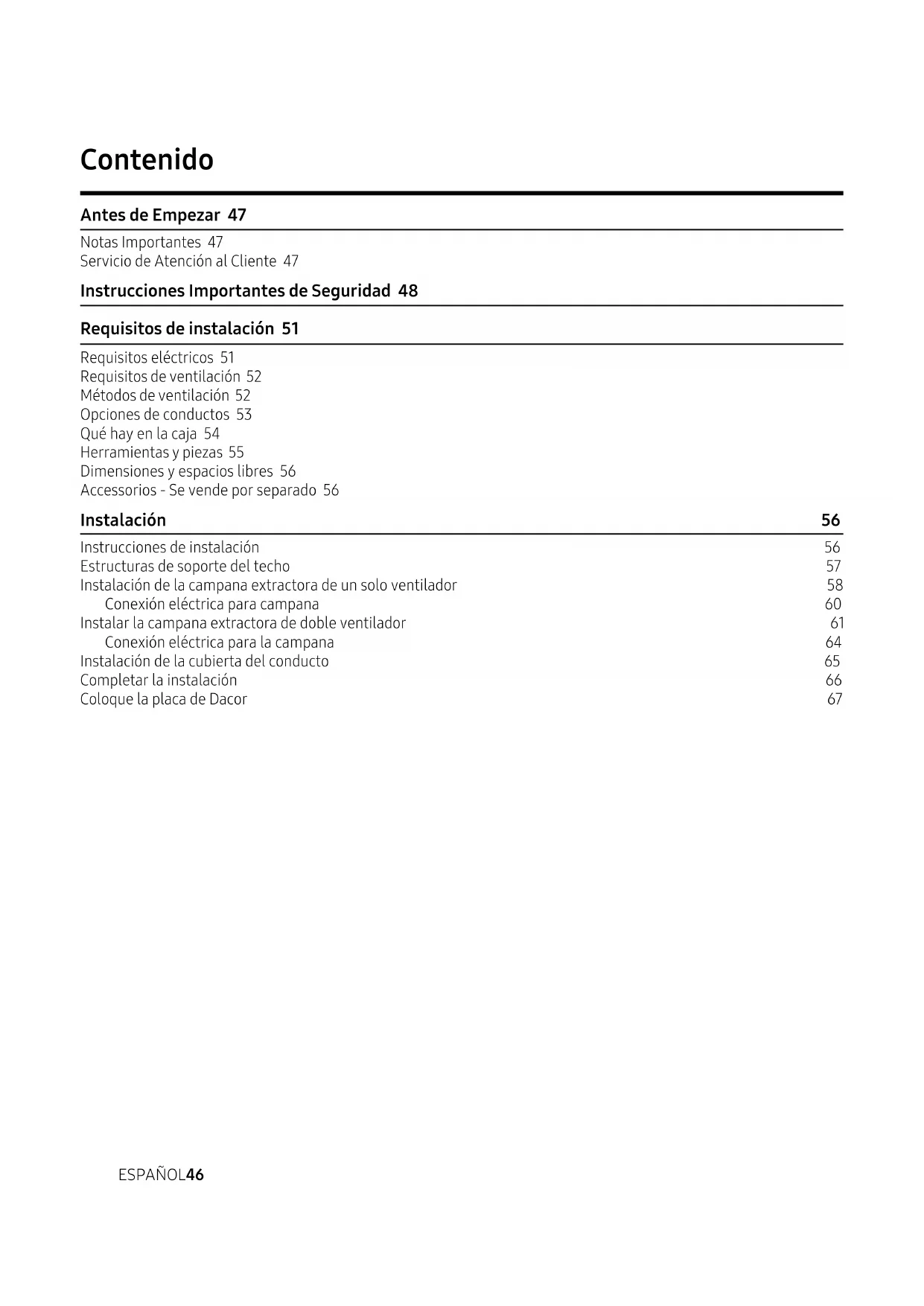

MANUAL DE USUARIO DHD42U990IS Dacor

Servicio de Atención al Cliente 47

Instrucciones Importantes de Seguridad 48

Requisitos de instalación 51

Requisitos eléctricos 51

Requisitos de ventilación 52

Métodos de ventilación 52

Opciones de conductos 53

Qué hay en la caja 54

Herramientas y piezas 55

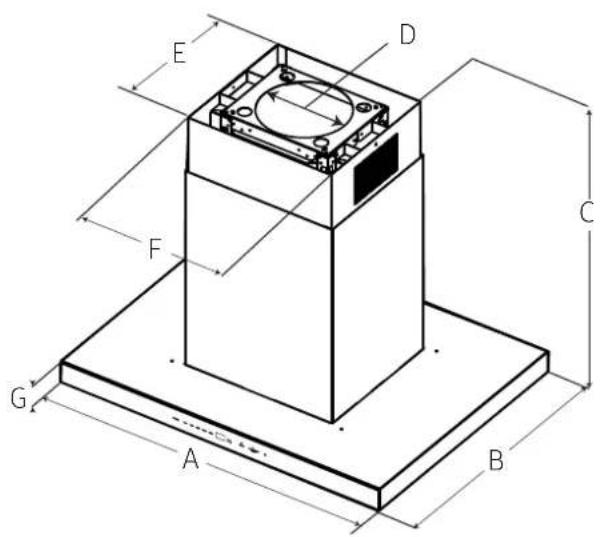

Dimensiones y espacios libres 56

Accessorios - Se vende por separado 56

Instalación 56

Instrucciones de instalación 56

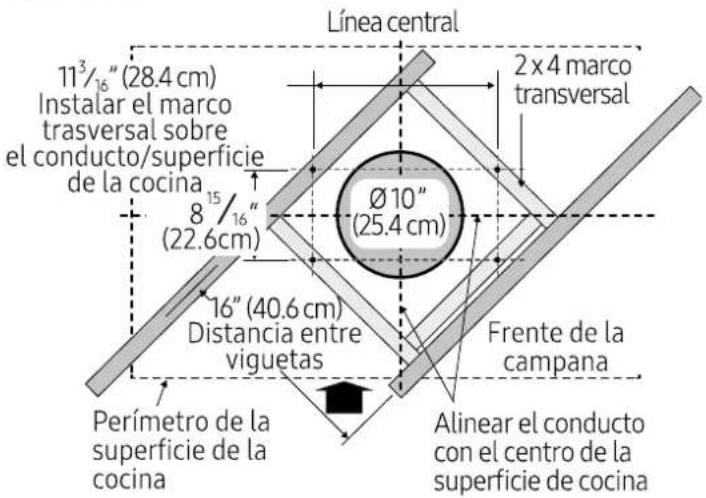

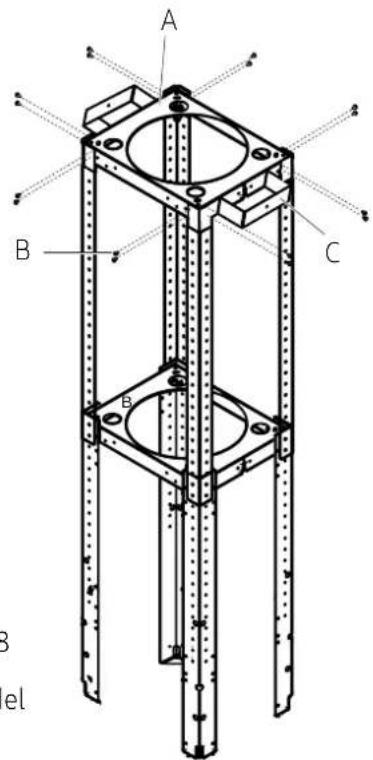

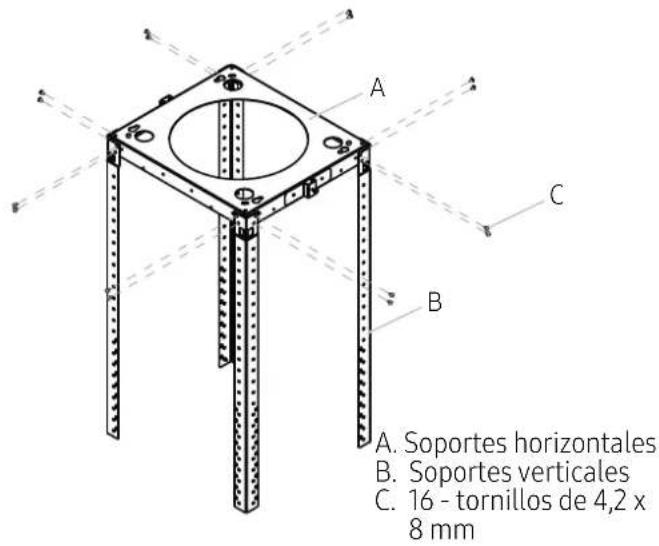

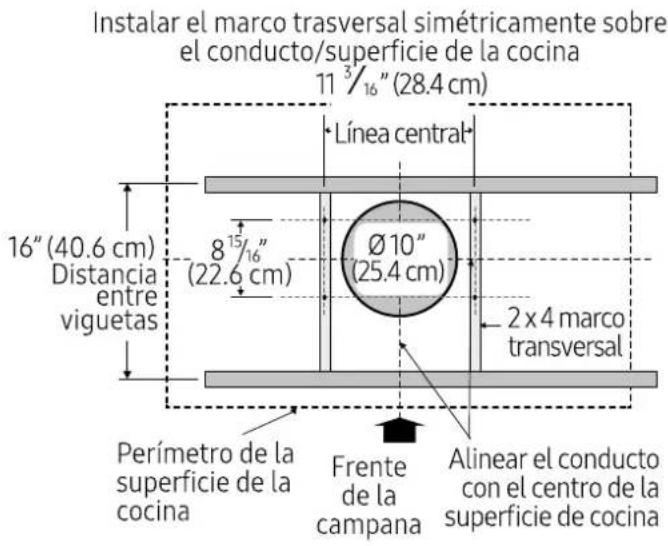

Estructuras de soporte del techo 57

Instalación de la campana extractora de un solo ventilador 58

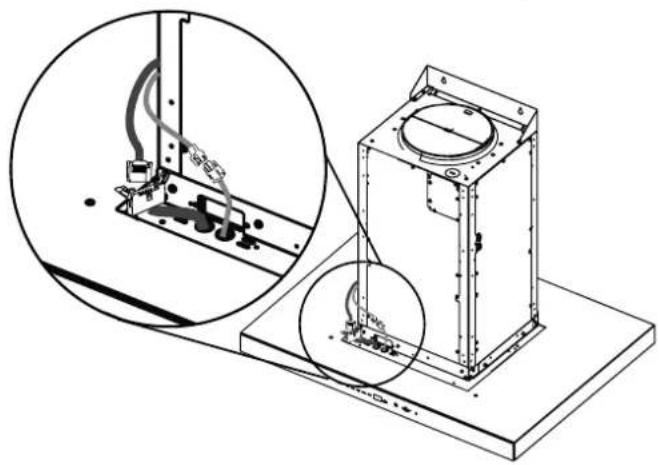

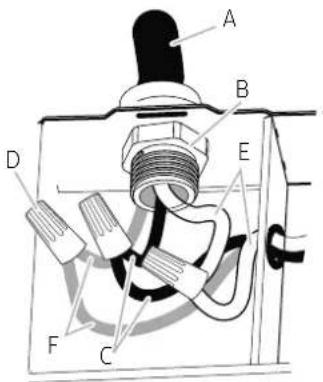

Conexión eléctrica para campana 60

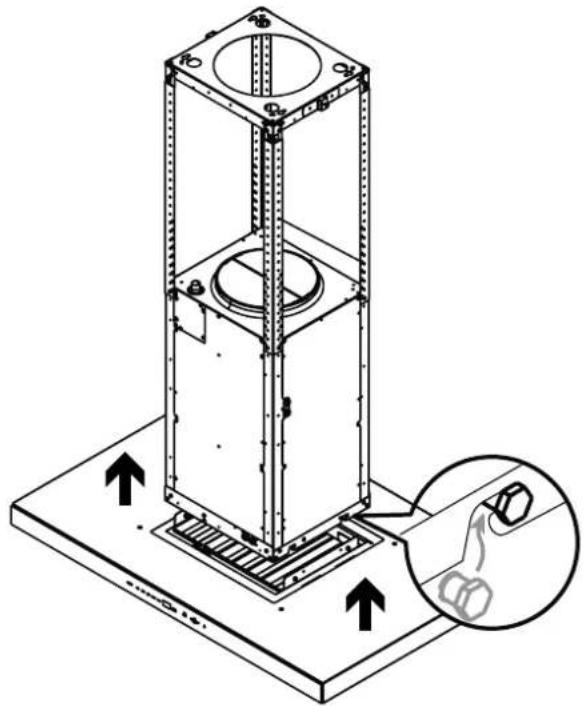

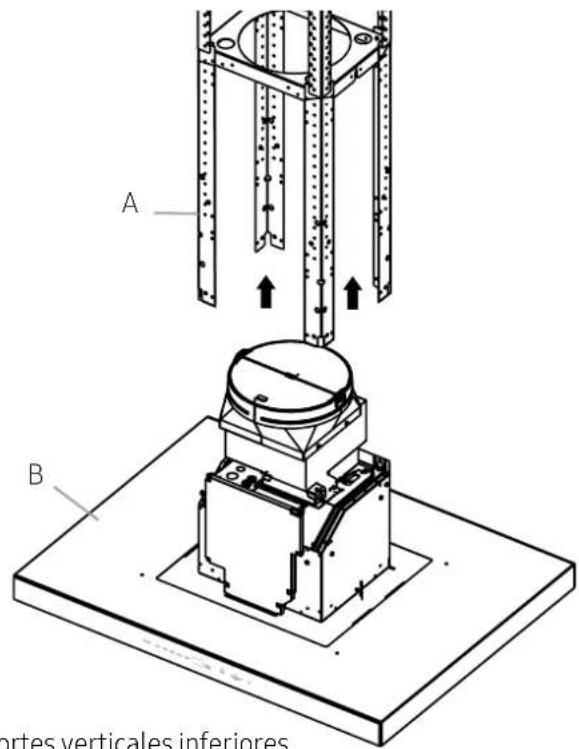

Instalar la campana extractora de doble ventilador 61

Conexión eléctrica para la campana 64

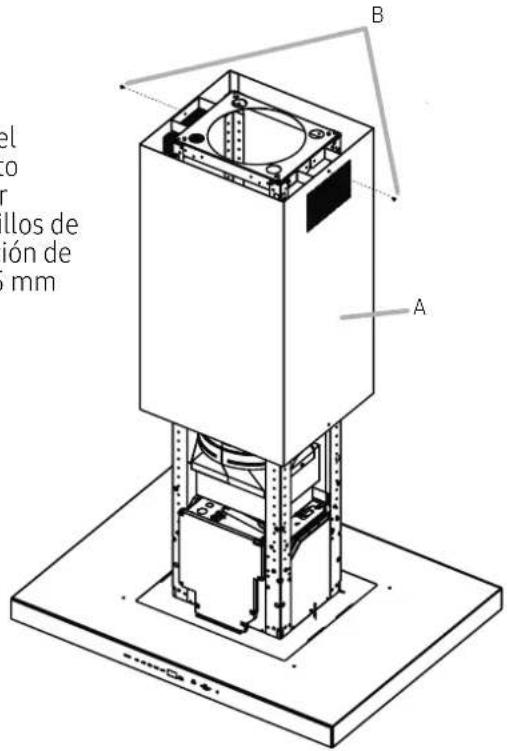

Instalación de la cubierta del conducto 65

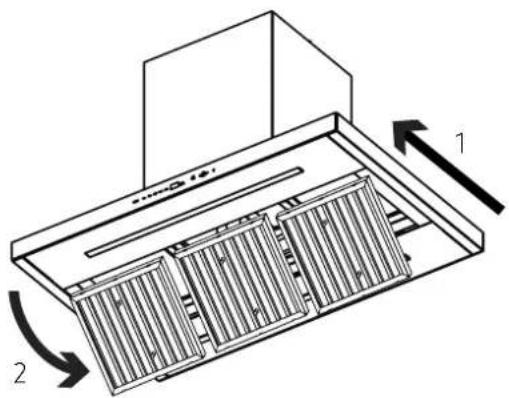

Completar la instalación 66

Coloque la placa de Dacor 67

Notas Importantes

Instalador

• En aras de la seguridad y para minimizar los problemas, lea detenidamente este manual antes de iniciar la instalación.
• Deje este manual con el cliente.
• Muéstrele al propietario cómo cortar la energía de la campana.

Cliente

Conserve este manual como referencia personal y profesional.

Servicio de Atención al Cliente

Para resolver dudas y problemas de instalación, póngase en contacto con su distribuidor Dacor o con el servicio de atención al cliente de Dacor. Antes de llamar, tenga a mano el modelo y el número de serie de la campana. (Consulte la etiqueta de datos que se encuentra en el interior de la campana, encima de los filtros, en la pared posterior del chasis).

Todas las especificaciones están sujetas a cambios sin previo aviso. Dacor no asume ninguna responsabilidad por dichos cambios.

©2022 Dacor, todos los derechos reservados.

APROBADO PARA APARATOS RESIDENCIALES

SÓLO PARA USO RESIDENCIAL

LEA Y GUARDE ESTAS INSTRUCCIONES

LEA TODA LA GUÍA DE INSTALACIÓN ANTES DE PROCEDER.

LA INSTALACIÓN DEBE CUMPLIR CON TODOS LOS CÓDIGOS LOCALES.

IMPORTANTE: Guarde estas instrucciones para el uso del inspector eléctrico local.

INSTALADOR: Por favor, deje estas instrucciones con esta unidad para el propietario.

CLIENTE: Conserve estas instrucciones para futuras consultas.

Símbolos usados en este manual

ADVERTENCIA

Peligros o prácticas inseguras que pueden provocar lesiones personales graves o la muerte.

ADVERTENCIA

Desconecte el circuito de alimentación en el panel de servicio y bloquee el panel antes de cablear este aparato.

PRECAUCIÓN

Peligros o prácticas inseguras que pueden provocar una descarga eléctrica, lesiones personales o daños materiales.

NOTA

Consejos e instrucciones útiles.

Estos iconos y símbolos de advertencia están aquí para evitar que usted y otras personas sufran daños.

Por favor, sigalos explícitamente. Después de leer esta sección, guárdela en un lugar seguro para futuras consultas.

Advertencia de la Proposición 65 del Estado de California (sólo en EE.UU.)

ADVERTENCIA

Este producto contiene sustancias químicas conocidas por el Estado de California como causantes de cáncer y defectos de nacimiento u otros daños reproductivos - www.p65warnings.ca.gov

1. Noticia de la FCC

PRECAUCIÓN

PRECAUCIÓN FCC:

Cualquier cambio o modifi cación no aprobada expresamente por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y.
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que causen un funcionamiento no deseado. Para los productos vendidos en los mercados de Estados Unidos y Canadá, sólo están disponibles los canales 1\~11. No se puede seleccionar ningún otro canal.

Para los productos vendidos en los mercados de Estados Unidos y Canadá, sólo están disponibles los canales 1\~11. No se puede seleccionar ningún otro canal.

DECLARACIÓN DE LA FCC:

Este equipo ha sido probado y se ha comprobado que cumple con los límites para un dispositivo digital de clase B, de acuerdo con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial.

ESPAÑOL48

Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio.

Sin embargo, no se puede garantizar que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas: Reorienting or relocating the receiving antenna

• Aumentar la separación entre el equipo y el receptor
• Conectar el equipo a una toma de corriente que esté en un circuito diferente al de la radio o el televisor
• Consultar al distribuidor o a un técnico de radio/television con experiencia para obtener ayuda

DECLARACIÓN DE EXPOSICIÓN A LA RADIACIÓN DE LA FCC:

Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este equipo debe ser instalado y operado de manera que haya al menos 8 pulgadas (20 cm) entre el radiador y su cuerpo. Este dispositivo y su(s) antena(s) no deben estar ubicados ni funcionar junto con ninguna otra antena o transmisor.

2. Aviso IC

El término "IC" que precede al número de certificación de radio sólo significa que se cumplen las especificaciones técnicas de Industry Canada. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia, incluyendo las que puedan causar un funcionamiento no deseado del dispositivo.

Este aparato digital de clase B cumple con la norma canadiense ICES-003. Para los productos vendidos en los mercados estadounidense y canadiense, sólo están disponibles los canales 1\~11. No se puede seleccionar ningún otro canal.

DECLARACIÓN DE EXPOSICIÓN A LA RADIACIÓN IC:

Este equipo cumple con los límites de exposición a la radiación IC RSS-102 establecidos para un entorno no controlado. Este equipo debe ser instalado y operado de manera que haya al menos 8 pulgadas (20 cm) entre el radiador y su cuerpo. Este dispositivo y su(s) antena(s) no deben estar ubicados ni funcionar junto con ninguna otra antena o transmisor.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A LAS PERSONAS, OBSERVE LAS SIGUIENTES PRECAUCIONES:

• Utilice esta unidad sólo de la manera prevista por el fabricante. Si tiene dudas, póngase en contacto con el fabricante.
• Antes de realizar el mantenimiento o la limpieza de la unidad, desconecte la alimentación en el panel de servicio y bloquee el panel de servicio para evitar que la alimentación se conecte accidentalmente. Si el panel de servicio no puede bloquearse, fi je un dispositivo de advertencia prominente, como una etiqueta, en el panel de servicio.
• Los trabajos de instalación y el cableado eléctrico deben ser realizados por personas cualificadas de acuerdo con todos los códigos y normas aplicables, incluyendo la construcción con clasifi cación de incendios.
• Se necesita aire suficiente para una combustión adecuada y para la evacuación de los gases a través del conducto de humos (chimenea) de los equipos de combustión para evitar el refl ujo. Siga las directrices del fabricante del equipo de calefacción y las normas de seguridad, como las publicadas por la Asociación Nacional de Protección contra Incendios (NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) y las autoridades locales de códigos.
• Cuando corte o perfore la pared o el techo, no dañe el cableado eléctrico ni otros servicios ocultos.

Los ventiladores con conductos siempre deben ventilarse al exterior.

PRECAUCIÓN

Sólo para uso general de ventilación. No utilizar para extraer materiales y vapores peligrosos o explosivos.

PRECAUCIÓN

Para reducir el riesgo de incendio y evacuar correctamente el aire, asegúrese de canalizar el aire hacia el exterior: no ventile el aire de salida en espacios dentro de las paredes o techos, áticos o en espacios de arrastre, o garajes.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, UTILICE ÚNICAMENTE CONDUCTOS METÁLICOS

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO DE LA GRASA DE LA COCINA:

• No deje nunca las unidades de superficie desatendidas en los ajustes altos. Los hervores causan humo y derrames de grasa que pueden encenderse. Caliente los aceites lentamente en ajustes bajos o medios.
• Encienda siempre la campana cuando cocine a fuego alto o cuando flamee alimentos (por ejemplo, Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).
• Limpie los ventiladores con frecuencia. No se debe permitir que la grasa se acumule en el ventilador o en el filtro.
• Utilice tamaños de ollas adecuados. Utilice siempre utensilios de cocina apropiados para el tamaño de la superfi cie del element

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE INCENDIO DE LA GRASA DE LA ENCIMERA, OBSERVE LAS SIGUIENTES PRECAUCIONES:*

• APAGUE LAS LLAMAS con una tapa ajustada, una bandeja para galletas o una bandeja metálica, y luego apague el quemador.
  TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACÚE Y LLAME AL DEPARTAMENTO DE BOMBEROS.

- NO AGARRES NUNCA UN SÁRTEN EN LLAMAS, puedes quemarte.

- NO USE AGUA, incluyendo paños de cocina o toallas mojadas - se producirá una violenta explosión de vapor. Utilice un extintor SÓLO si:

• Usted sabe que tiene un extintor de clase ABC, y ya sabe cómo manejarlo.
• El incendio es pequeño y está contenido en la zona donde se inició.
  -Se ha llamado a los bomberos.
• Puedes luchar contra el fuego de espaldas a una salida.

* Basado en "Kitchen Fire Safety Tips" publicado por la NFPA.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con ningún dispositivo de control de velocidad de estado sólido.

ADVERTENCIA

No deje que los niños se acerquen a este aparato. No deje que los niños jueguen con este aparato.

Mantenga todos los materiales de embalaje fuera del alcance de los niños. Deseche correctamente los materiales de embalaje después de desembalar el aparato.

NOTA

Adecuado para su uso en la zona de cocción del hogar.

ESPAÑOL50

Requisitos eléctricos

IMPORTANTE

Respete todos los códigos y ordenanzas vigentes.

Es responsabilidad del cliente:

• Para contactar con un instalador eléctrico cualificado.
• Para asegurarse de que la instalación eléctrica es adecuada y cumple con el Código Eléctrico Nacional, ANSI/NFPA 70 - última edición*, o las normas CSA C22.1-94, Código Eléctrico Canadiense, Parte 1 y C22.2 No.0-M91 - última edición** y todos los códigos y ordenanzas locales.

Si los códigos lo permiten y se utiliza un cable de tierra separado, se recomienda que un electricista cualificado determine que la trayectoria de la tierra es adecuada. Se puede obtener una copia de las normas de los códigos anteriores en:

• Se requiere un circuito eléctrico de 120 voltios, 60 Hz., sólo CA, 15 amperios, con fusible.

• Si la casa tiene cableado de aluminio, siga el procedimiento siguiente.

• Conecte una sección de cable de cobre sólido a los cables flexibles.

• Conecte el cableado de aluminio a la sección añadida de cable de cobre utilizando conectores y/o herramientas especiales diseñadas y homologadas por UL para unir cobre con aluminio.

- Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de aluminio/cobre debe cumplir con los códigos locales y las prácticas de cableado aceptadas por la industria.

- Los tamaños de los cables y las conexiones deben ajustarse a la capacidad del aparato, tal como se especifica en la placa de características del modelo/serie. La placa de modelo/serie se encuentra detrás del filtro en la pared posterior de la campana extractora.

- Los tamaños de los cables deben cumplir con los requisitos del Código Eléctrico Nacional, ANSI/NFPA 70 (última edición), o las normas CSA C22. 1-94, Código Eléctrico Canadiense, Parte 1 y C22.2 N° 0-M91 (última edición y todos los códigos y ordenanzas locales).

Requisitos de ventilación

• El sistema de ventilación debe terminar en el exterior.
• No termine el sistema de ventilación en un ático u otra área cerrada.
• No utilice un tapón de pared tipo lavadero de 4" (10.2 cm).
• Utilice únicamente un respiradero metálico. Se recomienda un respiradero metálico rígido.
• No se recomienda la ventilación de plástico o de lámina metálica.

• La longitud del sistema de ventilación y el número de codos deben mantenerse al mínimo para proporcionar un rendimiento eficiente. Para un funcionamiento más eficiente y silencioso:

• No utilice más de tres codos de 90°.

• Asegúrese de que haya un mínimo de 30" (76.2 cm) de ventilación recta entre los codos si se utiliza más de un codo. No instale 2 codos juntos.
• Utilice abrazaderas para sellar todas las juntas del sistema de ventilación.
• El sistema de ventilación debe tener una compuerta. Si la tapa del techo o de la pared tiene un amortiguador, no utilice el amortiguador suministrado con la campana extractora.
• Utilice calafateo para sellar la pared exterior o la abertura del techo alrededor de la tapa.
• El tamaño de la ventilación debe ser uniforme.

Métodos de ventilación

Para utilizar la salida superior de la campana para ventilar su campana, se requiere un sistema de ventilación redondo de 10" (25,4 cm). Este sistema de ventilación no está incluido y debe adquirirse por separado.

NOTA

No se recomienda la ventilación flexible. El respiradero flexible crea una contrapresión y una turbulencia de aire que reduce en gran medida el rendimiento. El sistema de ventilación puede terminar a través del techo o de la pared.

Instale siempre una cubierta metálica de ventilación en el lugar donde los conductos salen de la casa. La campana debe ventilarse únicamente hacia el exterior del edificio.

Dirección de descarga

Esta campana viene ajustada de fábrica para ventilar a través del techo (descarga vertical) o de la pared (descarga horizontal).

Para ventilar a través de una pared, se necesita un codo de 90°.

Instrucciones para la instalación de conductos

Por razones de seguridad, los conductos deben ventilar directamente al exterior (no en un ático, debajo de la casa, en el garaje o en cualquier espacio cerrado). No supere los 15,24 m de conducto. Mantenga los conductos tan cortos y rectos como sea posible. Los codos y las transiciones reducen la eficacia del flujo de aire.

Los codos y los giros en forma de "S" dan un caudal muy pobre y no se recomiendan. Un tramo corto y recto de conducto en la entrada de un ventilador remoto proporciona el mejor caudal.

Recomendaciones de conductos

El rendimiento adecuado depende de una colocación correcta de los conductos.

Tiempo frío

Las instalaciones de clima frío deben tener una compuerta adicional para minimizar el flujo de aire frío hacia atrás y una rotura de puente térmico no metálica para minimizar la conducción de las temperaturas exteriores como parte de los conductos. La compuerta debe estar en el lado del aire frío de la rotura de puente térmico. La rotura debe estar lo más cerca posible del lugar en el que los conductos entran en la parte calentada de la casa.

Aire de reposición

Los códigos de construcción locales pueden requerir el uso de sistemas de aire de reposición cuando se utilizan sistemas de ventilación por conductos con un movimiento de aire superior a los CFM especificados. Los CFM especificados varían de una localidad a otra. Es responsabilidad del propietario y del instalador determinar si se aplican requisitos y/o normas adicionales a instalaciones específicas.

Opciones de conductos

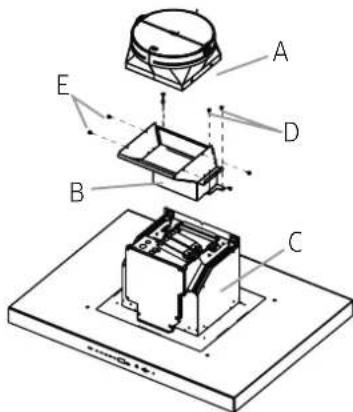

La campana está equipada con una transición redonda de 10" (25.4 cm) para la descarga de los humos al exterior.

Siga estrictamente las instrucciones establecidas en este manual. Dacor no se hace responsable de eventuales inconvenientes, daños o incendios causados por el incumplimiento de las instrucciones de este manual.

Preparación

No corte una viga o montante a menos que sea absolutamente necesario. Si es necesario cortar una viga o un montante, debe construirse un marco de soporte.

Se suministra material de fijación para sujetar la campana a la mayoría de los tipos de paredes/techos.

Sin embargo, un técnico cualificado debe verificar la idoneidad de los materiales de acuerdo con el tipo de pared/techo.

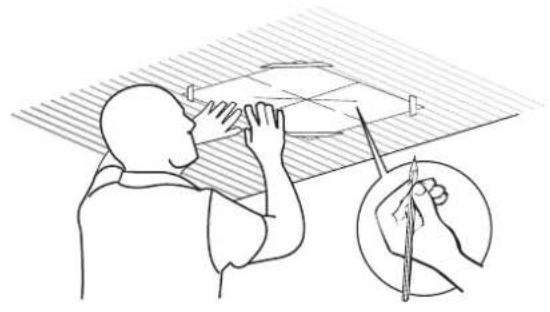

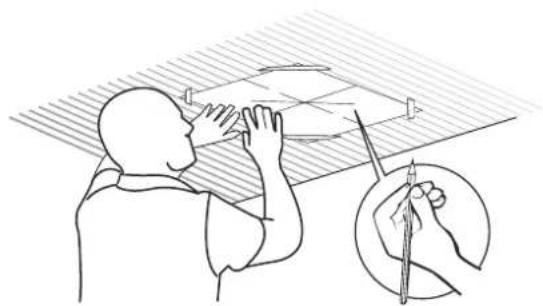

Antes de realizar los recortes, asegúrese de que existe un espacio libre adecuado dentro del techo o la pared para la ventilación del escape.

Altura de montaje

PRECAUCIÓN

Monte esta campana de manera que el borde inferior por encima de la superficie de cocción esté a 30" (76.2 cm) como mínimo para una superficie de cocción de gas o 24" (60.9 cm) para una superficie de cocción eléctrica.

No hay una altura máxima de montaje, sin embargo, recomendamos montar la campana a no más de 36" (91.4 cm) por encima de la superficie de cocción. Por cada pulgada (2.54 cm) por encima de 36" (91.4 cm), la eficiencia de captura de humos y humedad disminuye a un ritmo creciente y puede no ofrecer un nivel aceptable de rendimiento de ventilación.

Esta campana está pensada para uso doméstico.

Compruebe la altura de su techo y la altura de la campana antes de seleccionarla.

Ventilación de techo Ventilación de pared

A B

A. Tapa del ducto B. Ventilación redonda de 10" (25.4 cm)

A. Tapa del ducto B. Ventilación redonda de 10" (25.4 cm)

Requisitos de instalación

Qué hay en la caja

Montaje de la campana (1)36" ventilador individual	Exensión para cubiertade ductos (2)36" ventilador individual	10 "Transición (1)36" ventilador individual	Soportes horizontales (2)36" ventilador individual
Adaptador de latransición (1)36" ventilador individual	Soportes verticalessuperiores(4)Soportes verticalesinferiores(4)36" ventilador individual
Base de la campana (1)42" doble ventilador54" doble ventilador	Carcasa del motor delventilador con transiciónde 10 (1)42" doble ventilador54" doble ventilador	Soporte horizontal (1)42" doble ventilador54" doble ventilador	Exensión para cubiertade ductos (2)42" doble ventilador54" doble ventilador
Soportes verticales (4)42" doble ventilador54" doble ventilador
Bolsa de herramientas (1)	Literatura del producto(2)	Cubiertas de ductosuperiores (2)Cubiertas de ductoinferiores (2)	Filtros36" (2)42" (3)54" (3)

Herramientas y piezas

Cómo quitar el embalaje.

PRECAUCIÓN

Retire el cartón con cuidado, use guantes para protegerse de los bordes afilados.

ADVERTENCIA

Retire la película protectora antes de la puesta en marcha.

Partes proveídas

- Bolsa de herramientas con:

Parte Cant
5 x 45 mm	4
8 x 40 mm	4
3.5 x 9.5 mm	Ventilador individual (4)
4.2 x 8 mm	Ventilador individual (70)Doble ventilador (40)
3.5 x 6.5 mm	2
Adaptador Torx	#10 - Ventilador individual (1)#20 - Ventilador individual (1)#20 - Doble ventilador (1)
Tornillos de montaje	2
Plantilla de montaje	1

Piezas no suministradas

Herramientas/materiales necesarios

• Nivel
  • Taladro con ^3/_16' (4,76 mm) de broca
  • Lápiz
• Pelacables o cuchillo de uso general
• Cinta métrica o regla
• Alicates
• Pistola de calafateo y compuesto de calafateo resistente a la intemperie
  • Abrazaderas de ventilación
• Sierra de calar
• Tijeras para metales
• Destornilladores:
• Phillips
• Hoja plana

Piezas necesarias

• Cable de alimentación doméstico
• Alivio de tensión de 12 " (12,7 mm) aprobado por UL o CSA
• 3 conectores de cable homologados por UL
  • 1 tapa de pared o de techo
• Sistema de ventilación metálico

Dimensiones y espacios libres

Accessorios - Se vende por separado

Modelo	DHD36U990IS/DADHD42U990IS/DADHD54U990IS/DA	DHD36U990IM/DADHD42U990IM/DADHD54U990IM/DA
Kit de Extensión DHD-D	0000IS/DA DHD-D0000IM/DA

Instalación

Instrucciones de instalación

Recomendamos que un técnico cualificado instale la campana extractora. Es responsabilidad del instalador asegurarse de que la campana extractora cumple con las distancias de instalación especificadas para el producto.

• Se recomienda instalar el sistema de ventilación antes de instalar la campana.
• Antes de hacer los recortes, asegúrese de que hay un espacio libre adecuado en el techo o la pared para la ventilación del escape.

• Confirme que todas las piezas de instalación han sido retiradas de la caja de envío.

• Desconecte la alimentación en el panel de disyuntores o en la caja de fusibles.

• Determine qué método de ventilación utilizar: ventilación en el techo o en la pared.

NOTA

Esta campana viene ajustada de fábrica para ventilar por la salida de aire superior.

1. Seleccione una superficie plana para montar la campana extractora. Coloque una cubierta sobre esa superficie.

Estructuras de soporte del techo

• Esta campana de ventilación es pesada. Se debe proporcionar una estructura y un soporte adecuados en todos los tipos de instalaciones.
• En la ubicación de la campana, instale un marco transversal de 2 "x 4" entre las vigas del techo como se muestra (se requieren 2 "x 4" para soportar el peso de la campana).

Disponga el entramado transversal del techo de acuerdo con la estructura existente. Las viguetas del techo serán como una de las siguientes:

NOTA: Vista superior de las viguetas del techo paralelas a la parte delantera de la campana.

EJEMPLO A

Instalar el marco trasversal simétricamente sobre el conducto/superficie de la cocina 11 3/16" (28.4 cm) Línea central Ø 10" (25.4 cm) 16" (40.6 cm) Distancia entre viguetas 8 15/16" (22.6 cm) 2 x 4 marco transversal Perímetro de la superficie de la cocina Frente de la campana Alinear el conducto con el centro de la superficie de cocina

EJEMPLO B

Instalar el marco trasversal simétricamente sobre el conducto/superficie de la cocina

16" (40.6 cm) Distancia entre viguetas 8 15/16" (22.6 cm) Ø10" (25.4 cm) Línea central 2 x 4 marco transversal Perímetro de la superficie de la cocina Frente de la campana Alinear el conducto con el centro de la superficie de cocina

EJEMPLO C

Línea central 11³/₁₆" (28.4 cm) Instalar el marco trasversal sobre el conducto/superficie de la cocina Ø 10" (25.4 cm) 2 x 4 marco transversal 8 15/16" (22.6 cm) 16" (40.6 cm) Distancia entre viguetas Frente de la campana Perímetro de la superficie de la cocina Alinear el conducto con el centro de la superficie de cocina

Instalación de la campana extractora de un solo ventilador

1. Coloque la plantilla en el techo teniendo en cuenta las instrucciones para las estructuras de soporte del techo.

NOTA

Tenga siempre en cuenta el frente de la campana cuando coloque la plantilla en el techo. Definirá la ubicación del control.

1. Marque con un lápiz la ubicación de los agujeros para los tornillos y el conducto en el techo. Retire la plantilla.

1. Fije una cubierta de conducto en cada uno de los dos lados de uno de los soportes horizontales con 4 tornillos de 4,2 x 8 mm utilizando el adaptador Torx 20. Ese será el soporte horizontal superior..

C B A horizontal superior én de la tapa del

A. Soporte horizontal superior

B. Extensión de la tapa del conducto

C. 4 - tornillos de 4,2 x 8 mm

1. Fije el soporte horizontal superior al techo con tornillos de 4 - 5 x 45 mm. Utilice anclajes de 8 x 40 mm si es necesario

1. Instale la transición redonda de 10" (25,4 cm) sobre el adaptador de transición y colóquela sobre la abertura de ventilación en el conjunto de la campana, como se muestra a continuación.

A. Transición redonda de 10

B. Adaptador de transición

C. Montaje de la campana

D. 4 - tornillos de 3,5 x 9,5 mm

E. 4 - Tornillos de 4,2 x 8 mm

1. Fije los soportes verticales inferiores sobre el soporte horizontal inferior con 16 tornillos de 4,2 x 8 mm.

B A e 4.2 x 8 mm

A. Soporte horizontal inferior

B. 16 - tornillos de 4,2 x 8 mm

1. Instale los 4 soportes verticales con 16 tornillos de 4,2 x 8 mm.

A B

A. 4 - Soportes verticales superiores

B. 16 - Tornillos de 4,2 x 8 mm

1. Instale la estructura al soporte horizontal con 16 tornillos de 4,2 x 8 mm.

A B C B el

A. Soporte horizontal superior

B. 16 - tornillos de 4,2 x 8 mm

C. Extensión de la tapa del conducto

1. Con la ayuda de 2 o más personas, levante el conjunto de la campana extractora por debajo de la estructura.

A B ortes verticales inferiores

A. Soportes verticales inferiores

B. Conjunto de la campana extractora

1. Fije el conjunto de la campana extractora a los soportes verticales inferiores con 2 tornillos de montaje.

A. 2 - Tornillos de montaje

B. Soporte vertical inferior

C. Coloque los tornillos de montaje a través de la estructura

Instalación

1. Instale los 4 soportes verticales con 16 tornillos de 4,2 x 8 mm. Compruebe que todo está bien atornillado.

A B es verticales inferiores

A. Soportes verticales inferiores

B. 16 - tornillos de 4,2 x 8 mm

Conexión eléctrica para campana

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

ADVERTENCIA

DESCONECTE LA ALIMENTACIÓN ANTES DE REALIZAR EL MANTENIMIENTO.

SUSTITUYA TODAS LAS PIEZAS Y PANELES ANTES DE PONERLO EN FUNCIONAMIENTO.

EL NO HACERLO PUEDE RESULTAR EN LA MUERTE O

DESCARGA ELÉCTRICA.

1. Desconecte la alimentación.
2. Retire la tapa de la caja de terminales.
3. Retire el orificio ciego de la tapa de la caja de terminales e instale un alivio de tensión de 12 " aprobado por UL o CSA.

A. B. A. Knockout B. Tapa de caja de terminales

ESPAÑOL60

1. Retire los 2 tornillos de montaje de la estructura.

A. 2 - Tornillos de montaje

1. Pase el cable de alimentación de la casa a través del alivio de tensión, en la caja de terminales.

A. Cable de alimentación doméstica
B. Cables negros
C. Conectores de cables con certificación UL
D. Cables blancos
E. Cables de tierra verde (o desnudo) y amarillo- verde
F. Cables de tierra de la placa de alimentación
G. Cables de tierra del ventilador

1. Utilice conectores de cables homologados por UL y conecte los cables negros (B) entre sí.

2. Utilice conectores de cables homologados por UL y conecte los cables blancos (D) entre sí.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA.

ADVERTENCIA

CONECTE EL VENTILADOR A TIERRA ELÉCTRICAMENTE.

CONECTE EL CABLE DE TIERRA AL CABLE DE TIERRA VERDE Y AMARILLO EN LA CAJA DE TERMINALES. EL NO HACERLO PUEDE PROVOCAR LA MUERTE O UNA DESCARGA ELÉCTRICA.

1. Conecte el cable de tierra verde (o desnudo) de la fuente de alimentación doméstica al cable de tierra amarillo-verde (E) en la caja de terminales utilizando conectores de cable homologados por UL.

2. Apriete el tornillo de alivio de tensión.

3. Instale la tapa de la caja de terminales.

4. Vuelva a conectar la alimentación.

Instalar la campana extractora de doble ventilador

1. Coloque la plantilla en el techo teniendo en cuenta las instrucciones para las estructuras de soporte del techo.

NOTA

Tenga siempre en cuenta el frente de la campana cuando coloque la plantilla en el techo. Definirá la ubicación del control.

1. Marque con un lápiz la ubicación de los agujeros para los tornillos y el conducto en el techo. Retire la plantilla.

1. Fije una extensión de la cubierta del conducto en cada uno de los dos lados del soporte horizontal con 4 - 4,2 x 8 mm tornillos utilizando el adaptador Torx 20.

C B A C al tapa del conducto ,2 x 8 mm

A. Soporte horizontal

B. Extensión de la tapa del conducto

C. 4 - Tornillos de 4,2 x 8 mm

1. Fije el soporte horizontal al techo con tornillos de 4 - 5 x 45 mm. Utilice anclajes de 8 x 40 mm si es necesario.

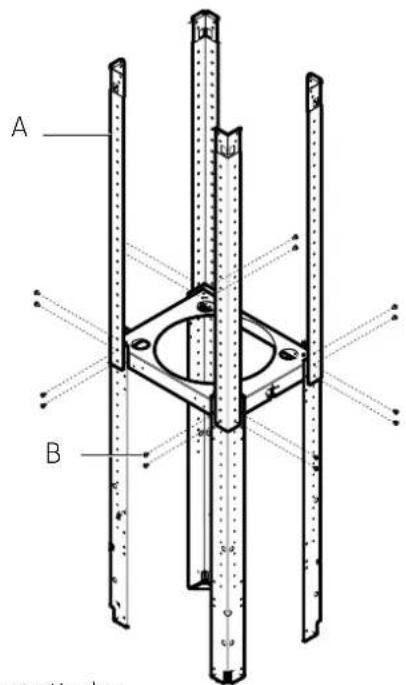

1. Instale los 4 soportes verticales sobre el soporte horizontal con 16 tornillos de 4,2 x 8 mm.

A. Soportes horizontales B. Soportes verticales C. 16 - tornillos de 4,2 x 8 mm

1. Con la ayuda de 2 o más personas, levante la carcasa del soplador por debajo de la estructura.

A. Soportes verticales B. Carcasa del soplador

1. Fije la carcasa del soplador a los soportes verticales con 2 tornillos de montaje.

B A C

A. 2 - Tornillos de montaje B. Soporte vertical C. Coloque los tornillos de nivelación a través de la estructura

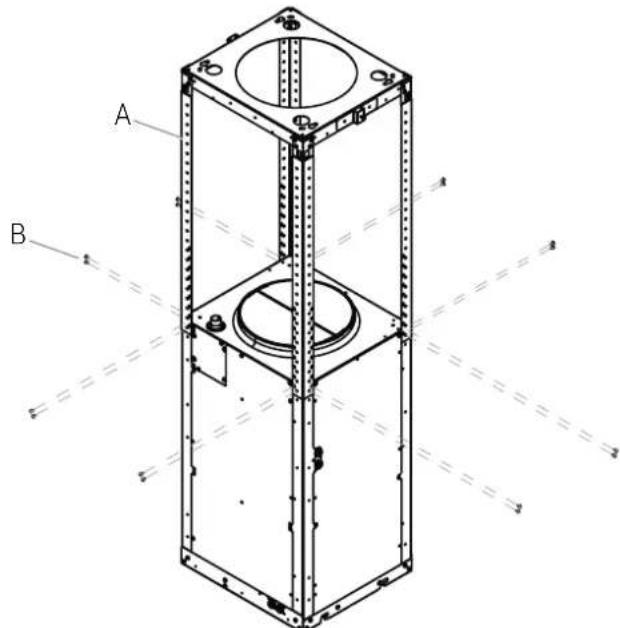

1. Instale los 4 soportes verticales con 16 tornillos de 4,2 x 8 mm. Compruebe que todo está bien atornillado.

A B

A. Soportes verticales B. 16 - tornillos de 4,2 x 8 mm

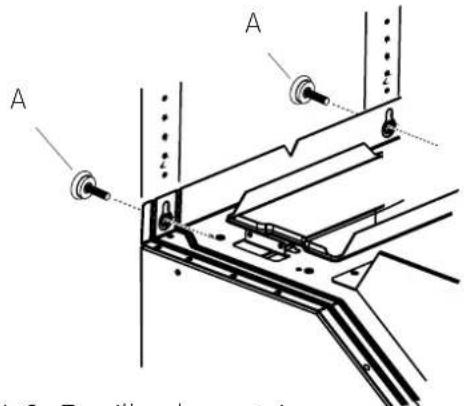

1. Retire los 2 tornillos de montaje de la estructura.

A A

A. 2 - Tornillos de montaje

1. Con la ayuda de dos o más personas, levante la base de la campana por debajo de la carcasa del motor. Introduzca los pasadores de la base de la campana en las ranuras inferiores de la carcasa. Una vez introducidos los cuatro pasadores, la base de la campana está soportada.

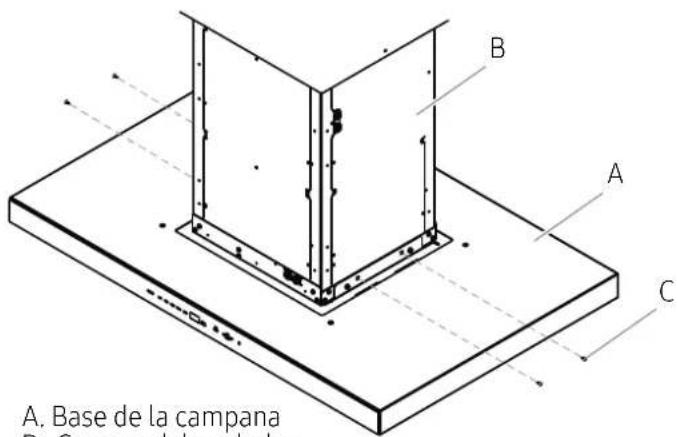

1. Fije la base de la campana a la carcasa del soplador con 4 tornillos de 4,2 x 8 mm.

A. Base de la campana B A C

A. Base de la campana

B. Carcasa del soplador

C. 4 - tornillos de 4,2 x 8 mm

1. Desenganche el conector de la base y enchúfelo con el conector del cable de la carcasa del soplador.

Conexión eléctrica para la campana

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA.

ADVERTENCIA

DESCONECTE LA ALIMENTACIÓN ANTES DE REALIZAR EL MANTENIMIENTO.

SUSTITUYA TODAS LAS PIEZAS Y PANELES ANTES DE PONERLO EN FUNCIONAMIENTO.

EL NO HACERLO PUEDE RESULTAR EN LA MUERTE O DESCARGA ELÉCTRICA.

1. Desconecte la alimentación.
2. Retire la tapa de la caja de terminales.
3. Retire el orificio ciego de la tapa de la caja de terminales e instale un alivio de tensión de 12 " aprobado por UL o CSA.

A. Tapa de la caja de terminales B. Alivio de tensión

1. Pase el cable de alimentación de la casa a través del alivio de tensión, en la caja de terminales.

A B D E F C

A. Cable de alimentación para el hogar
B. Alivio de tensión aprobado por UL o CSA
C. Cables negros
D. Conectores de cables homologados por UL
E. Hilos blancos
F. Hilos verdes (o desnudos) y amarillo-verde de tierra

1. Utilice conectores de cables homologados por UL y conecte los cables negros (C) entre sí.
2. Utilice conectores de cables homologados por UL y conecte los cables blancos (E) entre sí.

ADVERTENCIA

CONECTE EL SOPLADOR A TIERRA ELÉCTRICAMENTE.

CONECTE EL CABLE DE TIERRA AL CABLE DE TIERRA VERDE Y AMARILLO EN LA CAJA DE TERMINALES. EL NO HACERLO PUEDE PROVOCAR LA MUERTE O UNA DESCARGA ELÉCTRICA.

1. Conecte el cable de tierra verde (o desnudo) de la fuente de alimentación doméstica al cable de tierra amarillo-verde (F) en la caja de terminales utilizando conectores de cable homologados por UL.
2. Apriete el tornillo de alivio de tensión.
3. Instale la tapa de la caja de terminales.
4. Vuelva a conectar la alimentación.

Instalación de la cubierta del conducto

- Fije las cubiertas del conducto superior a las extensiones de la cubierta del conducto utilizando 2 - tornillos de 3,5 x 6,5 mm en las ranuras de los tornillos superiores (B) utilizando el adaptador Torx 10.

NOTA

Los agujeros ranurados en las cubiertas de los conductos superiores serán visibles cuando se ensamblen, y pueden ocultarse dentro de las cubiertas de los conductos inferiores.

A. Tapas del conducto superior
B. 2 - tornillos de instalación de 3,5 x 6,5 mm

el co r llos de ion de 5 mm A B

- Colocar las tapas de los conductos inferiores.

as de los ductos riores

- Coloque las tapas del conducto inferior sobre las ranuras de la campana extractora.

A. Ranuras de la campana extractora

Completar la instalación

Coloque los filtros y compruebe el funcionamiento de la campana.

1. Agarre las asas del filtro con ambas manos y luego coloque el borde delantero del filtro en la campana.
2. Empuje hacia arriba la parte trasera del asa y, a continuación, coloque la parte trasera del filtro en la bandeja de goteo para asegurarlo. Repita la operación con cada filtro.

El modelo mostrado es sólo de referencia, características pueden variar

• Para obtener un uso más eficiente de su nueva campana extractora, lea el manual de "Uso y Cuidado".
• Mantenga estas instrucciones de instalación y la guía de uso y cuidado cerca de la campana extractora para facilitar su consulta.

Instalación

Coloque la placa de Dacor

Utilice la plantilla de esta página para alinear la placa Dacor. Recorte la plantilla y péguela en la superficie frontal de la cubierta del conducto, alineada con la parte inferior de la campana y verifique que la plantilla esté alineada con el lado derecho de la cubierta del conducto y dentro de la parte inferior de la campana. Practique la colocación de la placa antes de retirar el papel adhesivo.

Plantilla Placa Dacor CUBIERTA del ducto Parte inferior de la cubierta del ducto CUBIERTA del ducto

Después de esta práctica, retire el papel de liberación de la parte posterior de la insignia, y coloque la insignia en la campana sin ninguna superposición de la insignia a esta plantilla.

Retire y deseche esta plantilla.

NOTA: La insignia tiene un adhesivo de muy alta retención - una vez que la insignia está pegada es extremadamente difícil de quitar.

Antes de retirar el papel de liberación de la parte posterior de la insignia, practique la colocación de la insignia en la posición adecuada en la campana sin ninguna superposición entre la insignia y esta plantilla.
