AJOSPR20 - Programador de riego Aqua Joe - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspersor oscilante
Marca	Aqua Joe
Modelo	AJ-OSPR20
Superficie máxima de riego	394,8 m²
Ancho de superficie de riego	9 m - 18 m
Alcance máximo de los chorros	11 m
Número de anchos ajustables	4
Ajustes	Ancho, alcance, caudal, rotación de 360°
Presión máxima	150 psi
Dimensión de la conexión	15,9 mm (compatible con mangueras estándar)
Peso	0,5 kg
Material de las boquillas	Caucho (20 boquillas)
Tipo de aspersor	Oscilante
Garantía	2 años (uso residencial)
Servicio al cliente	1-866-SNOWJOE (1-866-766-9563)
Ensamblaje	Cabezal del aspersor para atornillar en la base (sentido horario)
Mantenimiento	Drenar el agua antes de heladas, limpiar las boquillas
Almacenamiento	Drenar y guardar a resguardo de heladas

Preguntas frecuentes - AJOSPR20 Aqua Joe

¿Cómo ensamblar el aspersor oscilante Aqua Joe AJ-OSPR20?

Conecte el cabezal del aspersor en la base girándolo en el sentido de las agujas del reloj hasta que esté bien apretado (Fig. 1 del manual).

¿Cómo ajustar el ancho de riego?

Use los dos ajustadores de ancho de riego ubicados en los lados para elegir entre 4 configuraciones diferentes, de ancho a estrecho (Fig. 2 y 3).

¿Cómo ajustar el alcance de los chorros?

Gire los ajustadores de alcance de riego (uno de cada lado) para ajustar la longitud de los chorros a la derecha e izquierda (Fig. 4 y 5).

¿Cómo controlar el caudal de agua?

Gire el botón de control de caudal ubicado en el aspersor para aumentar o disminuir el caudal (Fig. 6 y 7).

¿Se puede orientar el aspersor a 360°?

Sí, gire el cuello ajustable en sentido horario o antihorario para orientar el área cubierta en 360° (Fig. 8 y 9).

¿Cómo conectar la manguera de riego?

Fije su manguera al conector para manguera. Asegúrese de que una arandela de caucho esté presente en el interior para evitar fugas (Fig. 10).

¿Cuál es la superficie máxima de riego?

La superficie máxima de riego es de 394,8 m², con un ancho ajustable de 9 m a 18 m y un alcance de chorro de hasta 11 m.

¿Cómo mantener el aspersor en invierno?

Drene completamente el agua del aspersor y de la manguera antes de que la temperatura baje de 0°C para evitar daños causados por las heladas (Fig. 11).

¿Cuál es la garantía del Aqua Joe AJ-OSPR20?

Snow Joe ofrece una garantía limitada de 2 años contra defectos de material y mano de obra para uso residencial ordinario, a partir de la fecha de compra.

¿Cómo contactar al servicio al cliente?

Llame al servicio al cliente de Snow Joe® + Sun Joe® al 1-866-SNOWJOE (1-866-766-9563) para cualquier pregunta o reparación.

MANUAL DE USUARIO AJOSPR20 Aqua Joe

Si tiene preguntas o comentarios, comuníquese con el centro de servicio al cliente de Snow Joe® + Sun Joe® llamando al:

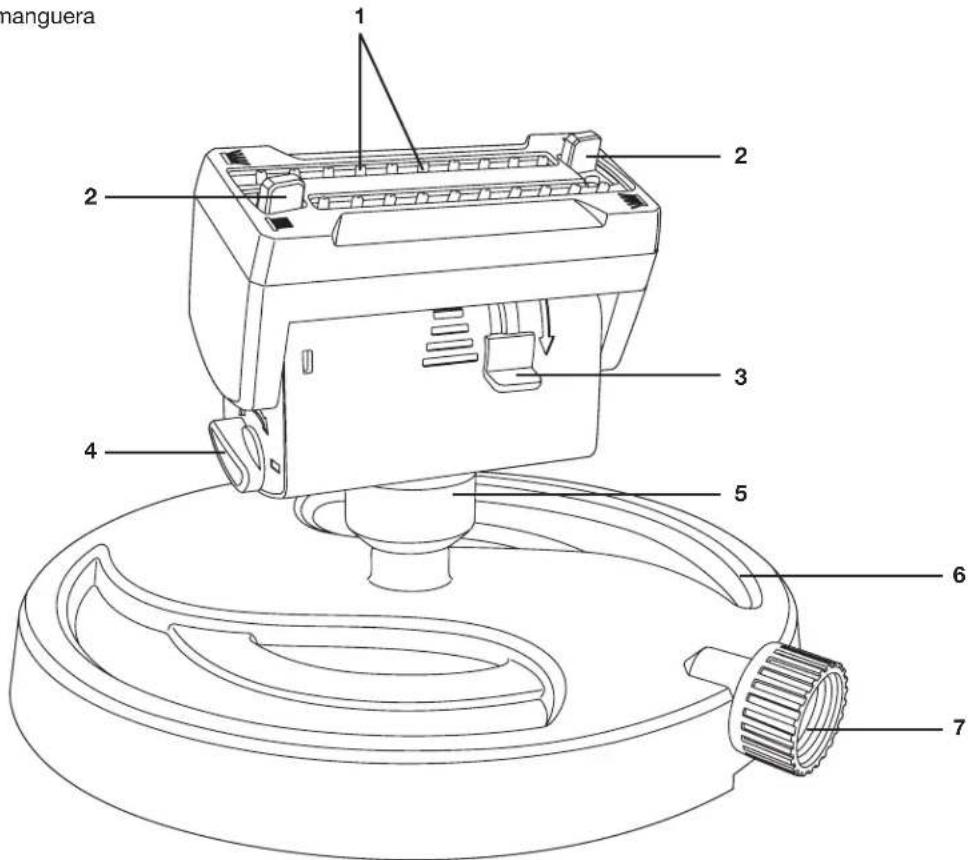

Conozca su rociador oscilante

Lea detenidamente el manual del operador y las instrucciones de seguridad antes de operar el rociador oscilante. Compare la ilustración debajo con el rociador oscilante para poder familiarizarse con las diversas partes y componentes. Guarde este manual para futuras referencias, y vuélvalo a leer al inicio de cada temporada para familiarizarse con el uso, manipulación y funciones.

1. Boquilla rociadora de goma (20)
2. Ajustador de ancho de rociado (x2)
3. Ajustador de rango de rociado (x2)
4. Control de flujo de agua
5. Cuello ajustable 360°
6. Base
7. Extremo de manguera

manguera 1 2 3 4 5 6 7

Datos técnicos

Área de cobertura máx. 4,250 pie² (394.8 m²)

Número de patrones de ....4 ancho de rociado

Ancho de rociado....29.5 pies a 59 pies (mín. - máx.) (9 m a 18 m)

Distancia de rociado máx. 36.1 pies (11 m)

Parámetros ajustables....Ancho, rango flujo de agua, rotación

Tamaño de ajuste ......Compatible con manguera estándar para jardín de 5/8 plg (15.9 mm)

Tipo de rociador ....Oscilante

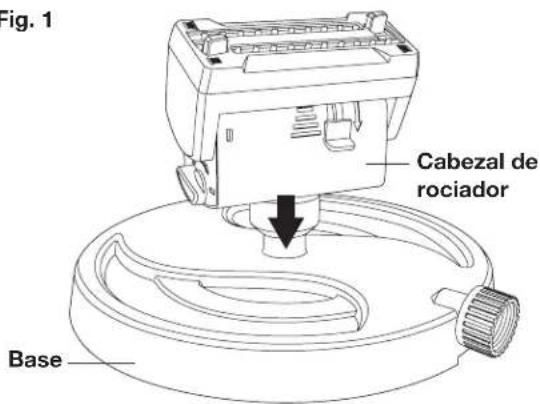

Conecte el cabezal del rociador a la base enroscándolo en sentido horario hasta que esté ajustado (Fig. 1).

Fig. 1

Fig. 1 Cabezal de rociador Base

Operación

Control de ancho

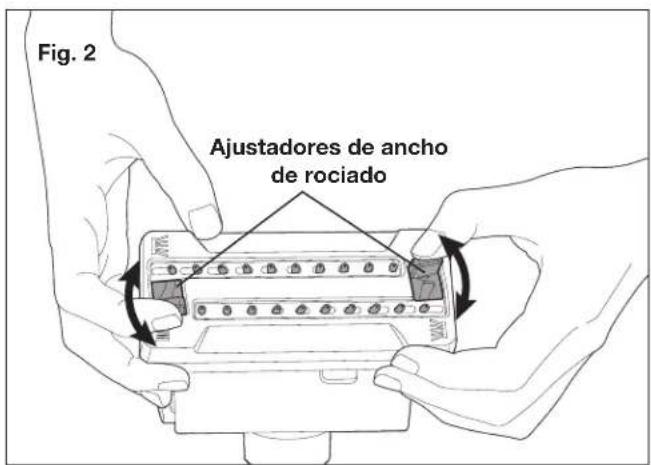

Use los ajustadores de ancho de rociado para elegir la posición deseada y aprovechar el control de rango ajustable del rociador (Fig. 2). Vea la Fig. 3 para ver las diferentes opciones del rociador.

Fig. 2 Ajustadores de ancho de rociado

Fig. 3

Patrones de ancho de rociado

Ancho Estrecho

Control de rango

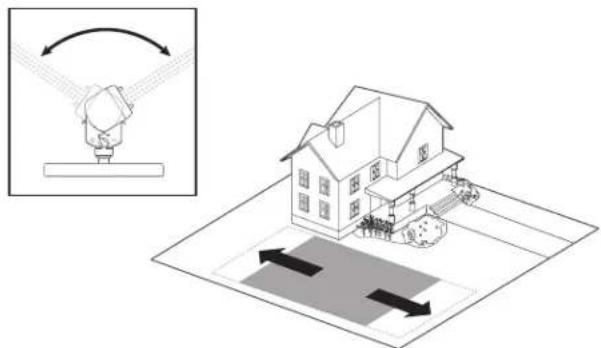

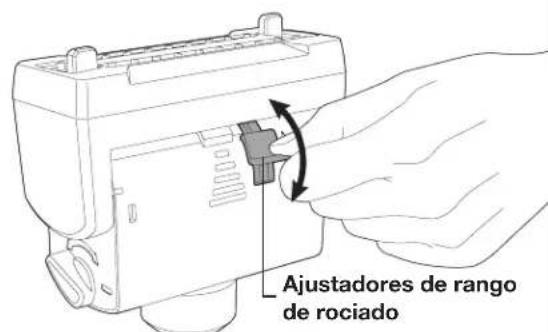

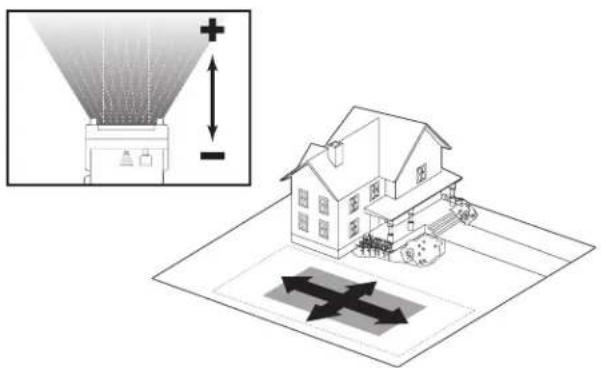

Use los ajustadores de rango de rociado para ajustar el alcance del rociado. Hay uno en cada lado del rociador para ajustar el rango de alcance a cada lado (Figs. 4 y 5).

Fig. 4

Ajustadores de rango de rociado

Fig. 5

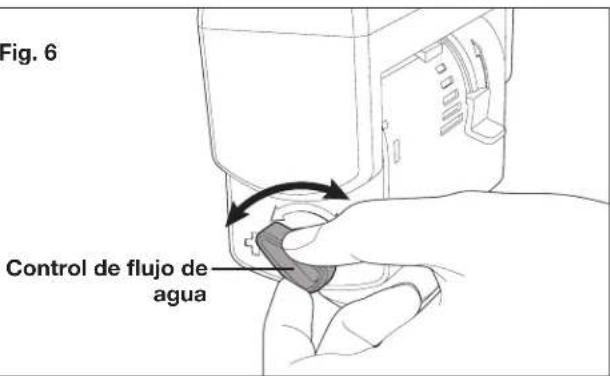

Gire el control de flujo de agua para aumentar o reducir el flujo de agua en el rociador (Figs. 6 y 7).

Fig. 6

Fig. 6 Control de flujo de agua

Fig. 7

Ajustabilidad de 360°

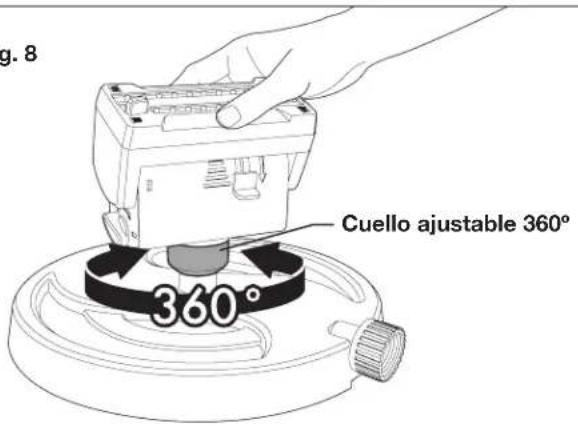

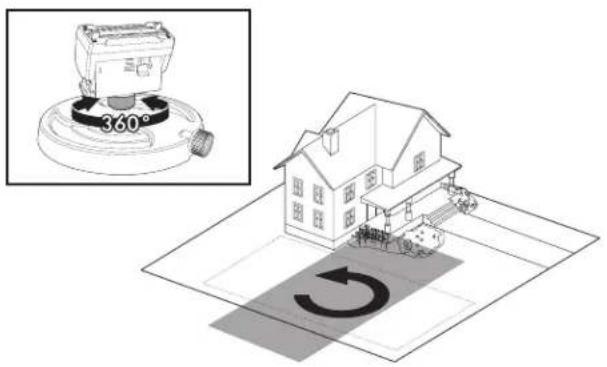

Gire el cuello ajustable 360° en sentido horario o antihorario para ajustar el área de cobertura de rociado según se desee (Figs. 8 y 9).

Fig. 8

g. 8 Cuello ajustable 360° 360°

Fig. 9

360°

Para usar

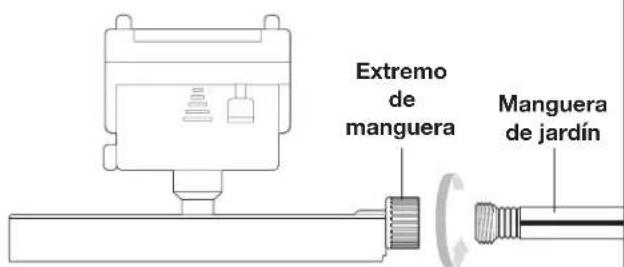

Conecte su manguera de jardín al extremo de manguera. Debe haber una arandela de goma dentro del extremo de manguera (Fig. 10).

Fig. 10

Extremo de manguera Manguera de jardín

Consejos de riego

Riegue solo cuando sea necesario, preferentemente en las mañanas, para minimizar la pérdida de agua a través de la evaporación. Para estimular un crecimiento profundo de raíces, riegue profundamente pero tan infrecuentemente como sea posible. Esté siempre atento al riego para evitar escurrimientos.

NOTA: ya que el agua se expande al congelarse, drene completamente el agua de los rociadores y mangueras para evitar daños si la temperatura cae por debajo de los 32°F (0°C).

Almacenamiento

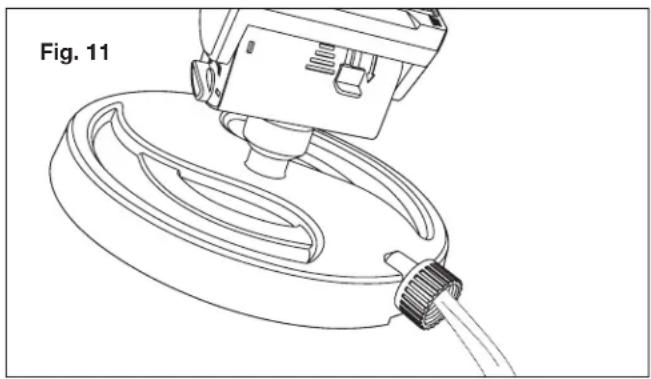

Drene el rociador oscilante después de cada uso. NO PERMITA que el agua se congele en el rociador (Fig. 11).

Si su rociador oscilante Aqua Joe ^® AJ-OSPR20 requiere servicio o mantenimiento, comuníquese con la central de servicio al cliente Snow Joe ^® + Sun Joe ^® llamando al 1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

Modelo y número de serie

Al contactar a la empresa o programar una reparación en un centro autorizado, usted necesitará proporcionar el modelo y número de serie, los cuales se encuentran en la etiqueta colocada en el rociador. Copie estos números en el espacio proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa de su nuevo producto:

Modelo: A | J | 1 | Q | S | P | R | 2 | 0 N° de serie:

POR SOBRE TODO, en Snow Joe, LLC ("Snow Joe") estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe®, Sun Joe®, o Aqua Joe® (el "Producto") no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la "Garantía") para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).
