Rohe CR6235A - Platine_disque Crosley - Manual de uso y guía de instrucciones gratis

Marca	Crosley
Modelo	Rohe CR6235A
Categoría	Tocadiscos
Tipo de producto	Tocadiscos de vinilo con altavoces integrados
Alimentación	Adaptador de corriente 6 V CC 1,5 A
Consumo eléctrico	9 W
Velocidades de reproducción	33 1/3, 45, 78 RPM
Altavoces	2 x 3 pulgadas, 4 ohmios
Conectividad Bluetooth	Bluetooth 5.0 (entrada y salida)
Entrada auxiliar	Toma de 3,5 mm
Salida para auriculares	Toma de 3,5 mm
Salida RCA	Sí (canales izquierdo/derecho)
Parada automática	Sí (conmutable)
Aguja de repuesto	Crosley NP16
Contenido de la caja	Tocadiscos, adaptador para 45 RPM, adaptador de corriente, 4 patas
Mantenimiento del lápiz óptico	Cepillo suave, movimiento de atrás hacia adelante
Limpieza del gabinete	Paño de microfibra ligeramente húmedo
Instrucciones de seguridad	No usar cerca del agua, no reparar usted mismo, desconectar durante una tormenta
Servicio al cliente	1-888-CROSLEY (lun-vie, 8h-18h HNE)

Preguntas frecuentes - Rohe CR6235A Crosley

¿Cómo encender el dispositivo?

Gire el botón ON/OFF del volumen en el sentido de las agujas del reloj para encender el dispositivo. Asegúrese de que el adaptador de corriente esté conectado.

¿Por qué no gira el plato?

Verifique que el selector de función esté en la posición PHONO. Si el problema persiste, la correa de transmisión puede haberse deslizado. Consulte el manual para más detalles.

¿Cómo conectar un dispositivo por Bluetooth?

Coloque el botón de función en el modo Bluetooth. Active el Bluetooth en su dispositivo y busque "CROSLEY CR6235A". Empareje los dispositivos. El indicador azul fijo confirma la conexión.

¿Cómo reemplazar la aguja?

Tire suavemente hacia abajo del borde frontal de la aguja, luego hacia adelante para retirarla. Para instalar la nueva aguja (ref. Crosley NP16), alinéela y encájela levantando la parte frontal.

¿Cómo limpiar el lápiz óptico?

Use un cepillo suave y limpie solo en un movimiento de atrás hacia adelante. Evite tocar la punta del lápiz óptico con los dedos.

¿Qué hacer si el sonido es bajo o no hay sonido?

Asegúrese de que la protección del lápiz óptico haya sido retirada. Verifique el volumen y el ajuste de entrada de su amplificador si usa la salida RCA.

¿Cómo usar la entrada auxiliar?

Conecte un cable de 3,5 mm entre su dispositivo de audio y la toma AUX IN del tocadiscos. Gire el botón de función a Aux. El indicador se vuelve violeta.

¿Qué significan los colores del indicador de función?

Rojo: modo Phono. Azul fijo: Bluetooth conectado. Azul parpadeante: Bluetooth en búsqueda. Violeta: modo Aux.

¿Cómo activar la parada automática del plato?

El selector de parada automática se encuentra cerca del brazo de lectura. Colóquelo en la posición ON para que el plato se detenga automáticamente al final del disco.

¿Dónde encontrar piezas de repuesto como la aguja?

Contacte al servicio al cliente de Crosley al 1-888-CROSLEY o consulte el sitio www.crosleyradio.com. La aguja de repuesto es la NP16.

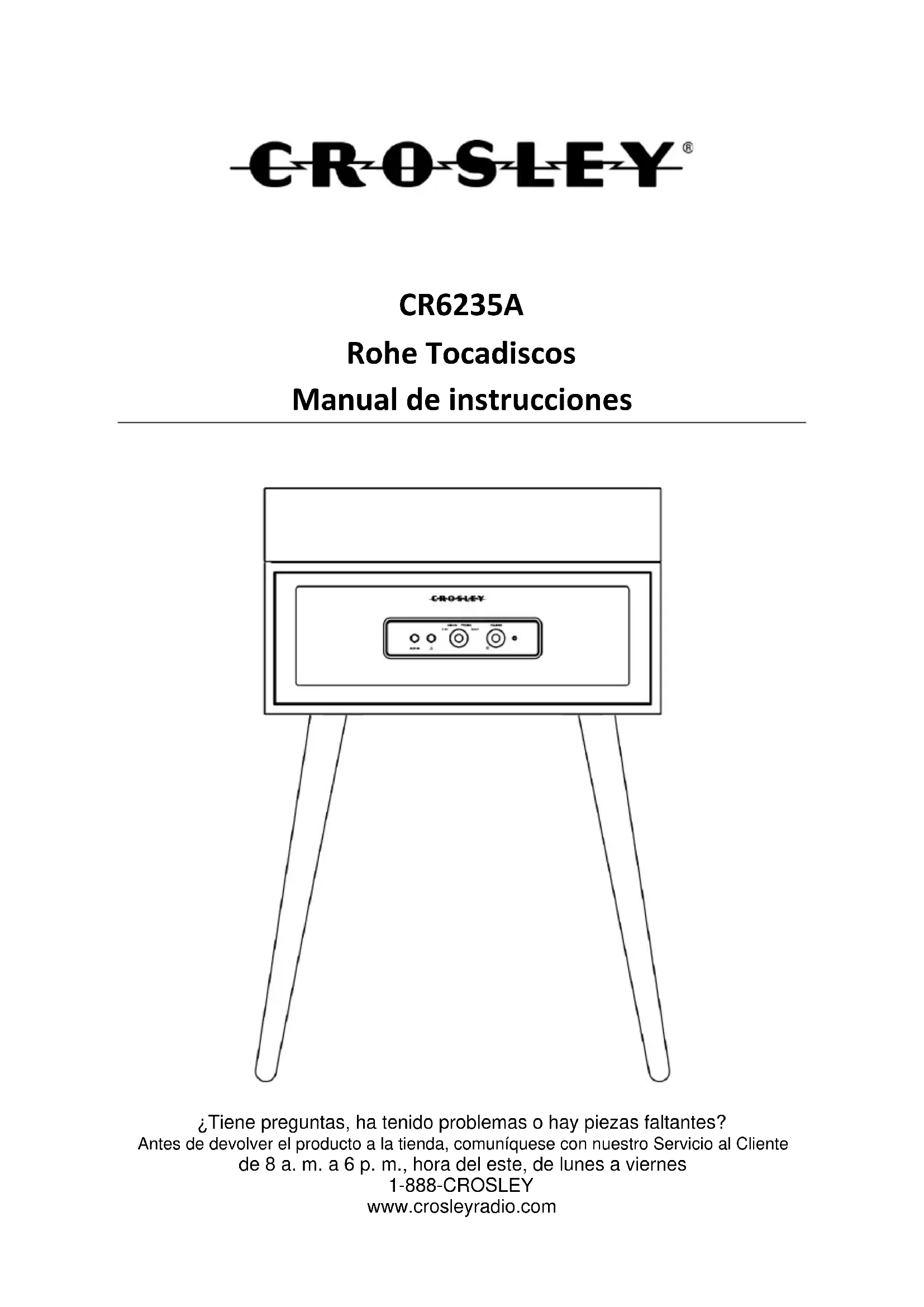

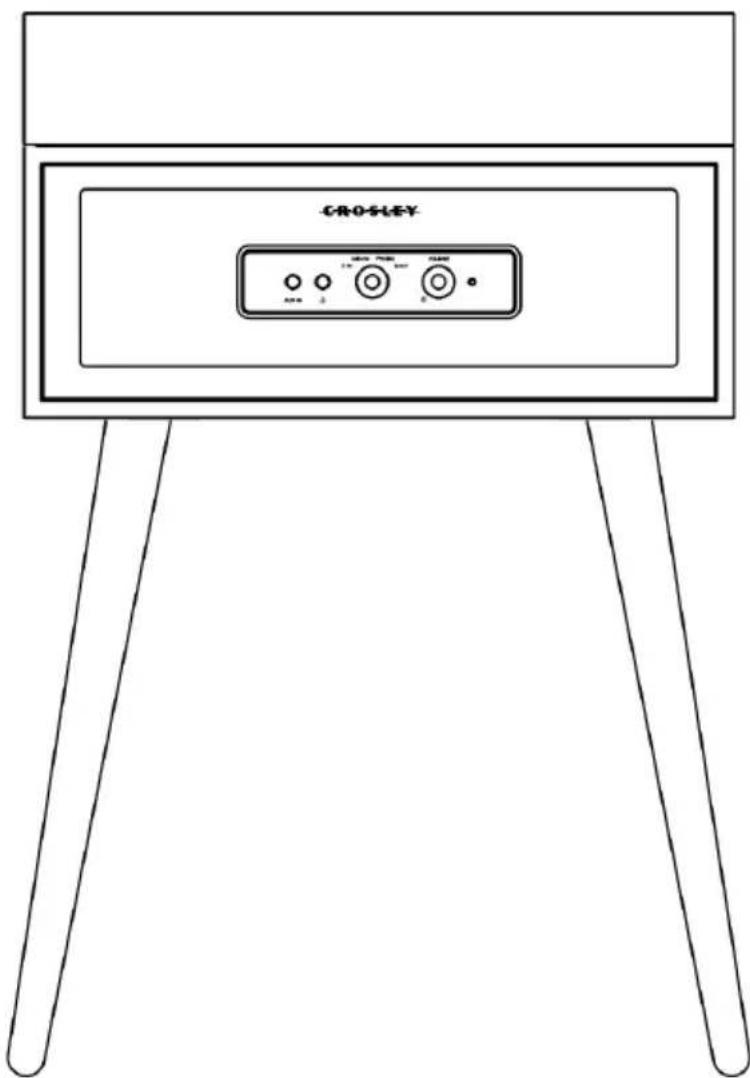

MANUAL DE USUARIO Rohe CR6235A Crosley

Manual de instrucciones

CROSLEY

¿Tiene preguntas, ha tenido problemas o hay piezas faltantes?

Antes de devolver el producto a la tienda, comuníquese con nuestro Servicio al Cliente de 8 a. m. a 6 p. m., hora del este, de lunes a viernes

1-888-CROSLEY

www.crosleyradio.com

Instrucciones de seguridad

Lea y comprenda este manual en su totalidad antes de usar este producto. Conserve estas instrucciones para consultarlas en el futuro.

1. No use este producto cerca del agua.
2. Este producto debe ser utilizado solo con el tipo de fuente de alimentación indicado en la etiqueta o en este manual de instrucciones.
3. No subestime el propósito de seguridad del enchufe polarizado. Un enchufe polarizado posee dos hojas; una de ellas es más ancha que la otra. Este enchufe encajará en el tomacorriente en un solo sentido. Si no logra insertar completamente el enchufe en el tomacorriente, pruebe invirtiendo el enchufe. Si aún así el enchufe no encaja, comuníquese con su electricista.
4. Proteja el cable de alimentación de ser pisado o pinzado, en especial en los enchufes, los tomacorrientes y en el punto donde el cable sale del producto.
5. No sobrecargue los tomacorrientes de pared, cables de alargue, o receptáculos integrales, ya que puede generar un riesgo de incendio o descarga eléctrica.
6. No introduzca objetos de ningún tipo en el producto a través de las ranuras, ya que pueden hacer contacto con puntos de alto voltaje o provocar un cortocircuito que ocasione fuego o una descarga eléctrica. No derrame líquidos de ningún tipo sobre el producto.
7. No intente realizar tareas de mantenimiento por su cuenta, ya que abrir o remover la cubierta puede exponerlo a un voltaje peligroso y a otros riesgos. Deje toda tarea de mantenimiento en manos de un técnico de servicio calificado.
8. Los cambios o las modificaciones que no tengan la aprobación expresa de la parte responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo.
9. No utilice accesorios que no son recomendados por los fabricantes del producto porque pueden ser peligrosos.
10. Cualquier combinación de carro y producto debe moverse con cuidado. Las paradas súbitas, el uso de fuerza excesiva y las superficies irregulares pueden causar que el producto y el carro se vuelquen.
11. Las ranuras de ventilación y las aberturas del gabinete son provistas para la ventilación y para asegurar el correcto funcionamiento del producto y evitar el recalentamiento. No bloquee ni cubra estas aberturas.
12. Desconecte el producto durante las tormentas eléctricas o cuando no se utilice durante períodos extendidos.

Artículos en este empaque

Antes de deshacerse de cualquier material del empaque, revíselo con atención y asegúrese de encontrar los siguientes artículos que se incluyen en este paquete:

• Tocadiscos
• Adaptador de 45 rpm
• Transformador
• 4 Patas

Comuníquese con el Servicio al Cliente de Crosley en caso de que faltara algún accesorio en el empaque. Conserve el material de embalaje original para realizar cambios o devoluciones.

Especificaciones

Fuente de energía Transformador de CA, salida CC de 6 V 1.5 A

Consumo de energía 9W

Potencia del altavoz 3", 4Ω x 2

Altavoz 33 ^1/_3 , 45, 78 RPM

Aguja de repuesto Crosley NP16

Nota:

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía).
  En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encenderlos y reanudar la reproducción, deberá apagar la unidad primero y luego volver a encenderla.

Descripción del producto

1 2 3 4 5

6 7

8 9 10 11 12 13 14 15

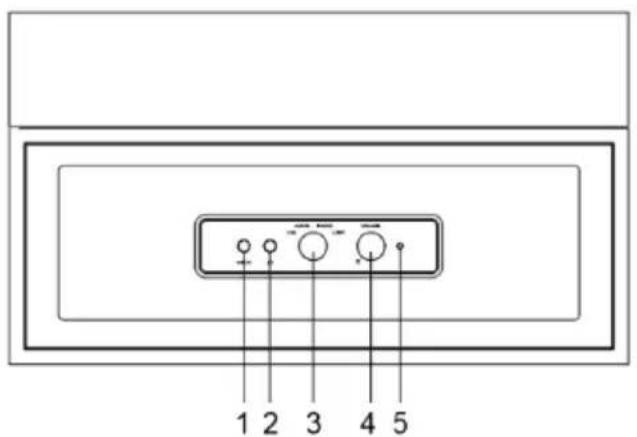

1. Conector de la entrada auxiliary
2. Conector de auriculares
3. Perilla de funciones
4. Perilla de volumen Encendido/Apagado
5. Indicador de función

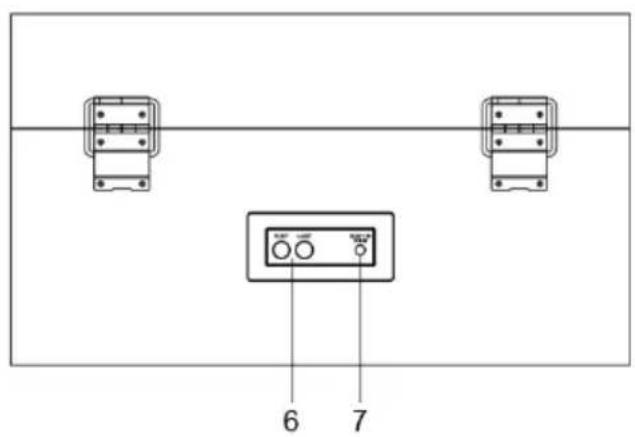

6. Conectores RCA
7. Conector de alimentación

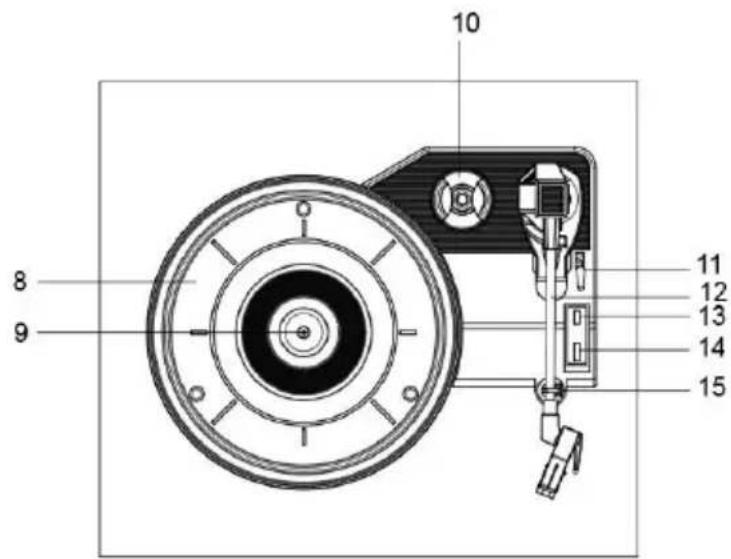

8. Bandeja del tocadiscos

9. Eje del tocadiscos

10. Adaptador de 45 rpm
11. Palanca del brazo del tocadiscos
12. Brazo del tocadiscos
13. Interruptor de detención automática
14. Interruptor de velocidad
15. Broche de sujeción

Instalación inicial

Instalación indispensable

1. Gire el tocadiscos y colóquelo de lado, retire las piezas de plástico de la parte inferior del tocadiscos.
2. Inserte las patas dentro de la parte inferior del tocadiscos y apriete.
3. Coloque la unidad en una superficie plana y nivelada. El lugar seleccionado debe ser estable y estar libre de vibraciones.
4. Quite la banda de sujeción que sostiene el brazo del tocadiscos.
5. Conecte el adaptador de CA al conector de alimentación de la unidad.

Nota: No enchufe el transformador de CA a un tomacorriente hasta terminar de ensamblar las partes. Antes de encender el equipo, vuelva a asegurarse de que todos los ajustes de conexión estén correctos. Siempre apague la unidad al conectarla o desconectarla.

Conexión del sistema estéreo

Conectores RCA

• Los conectores RCA generan señales analógicas de nivel de línea y se pueden conectar directamente con un par de parlantes activos o en la entrada correspondiente de su sistema estéreo.
• El cable rojo se conecta en el canal derecho, y el cable blanco se conecta en el canal izquierdo.

Nota: Los conectores RCA no están diseñados para conectarse directamente a parlantes pasivos. Si se los conecta a parlantes pasivos, el nivel de volumen será muy bajo.

Conexión de entrada auxiliar

Puede conectar un dispositivo de audio a esta unidad y reproducir su música a través de los parlantes. Para hacerlo, gire la Perilla de funciones a modo Aux, conecte un cable auxiliar de 3.5 mm (no includio) entre su dispositivo de audio y el Conector de entrada auxiliar de esta unidad y comience a reproducir.

Nota: El Indicador de función será morado.

Funcionamiento del tocadiscos

1. Gire la Perilla de volumen encendido/apagado para encenderlo.
2. Gire la Perilla de funciones hasta la posición FONO.
   Nota: El Indicador de función será rojo.

3. Ajuste el Interruptor de velocidad según corresponda.

4. Coloque el disco en el tocadiscos. De ser necesario, utilice el Adaptador de 45 rpm.

5. Quite el protector de la aguja fonográfica de su ensamblaje.
   Nota: Para evitar los daños de la aguja fonográfica, asegúrese de que el protector esté ubicado correctamente cada vez que mueva o limpie el tocadiscos.
6. Suelte el Broche de sujeción del tocadiscos.
   Nota: Cuando el tocadiscos no se utilice, recuerde volver a trabar el broche de sujeción.
7. Use la Palanca del brazo del tocadiscos para levantar el brazo.
8. Mueva suavemente el brazo del tocadiscos sobre el disco en la parte que desea comenzar a reproducir. Ajuste la Palanca del brazo del tocadiscos de vuelta a la posición hacia abajo. El brazo bajará lentamente hacia el disco y se comenzará a reproducir.
9. Cuando el disco termine de reproducirse, utilice la Palanca del brazo del tocadiscos una vez más para levantar el brazo y volver a colocarlo en el Soporte del brazo. Suelte la palanca para permitir que el brazo vuelva a apoyarse sobre su soporte. Para suspender la reproducción, siga los mismos pasos.
10. Trabe el Broche del brazo del tocadiscos para asegurarlo.

Detención automática de la bandeja

Si el Interruptor de detención automática se encuentra en la posición ENCENDIDO, la bandeja dejará de girar automáticamente cuando el disco termine de reproducirse. En raras ocasiones, si el tocadiscos deja de reproducir el disco antes de que termine, ajuste el interruptor a la posición APAGADO. El problema se debería solucionar de esta manera.

Reemplazo de la aguja

Quitar la aguja

1. Tire del borde delantero de la aguja con suavidad.
2. Tire la aguja hacia adelante.
3. Tire hacia fuera y quítela.

1. Coloque la aguja de manera tal que la punta quede hacia abajo.

2. Alinee la parte trasera de la aguja con la cápsula.

3. Introduzca la aguja con el extremo delantero en un ángulo descendente y suavemente levante la parte delantera de la aguja hacia arriba hasta que se trabe en su lugar.

Funcionamiento de Bluetooth

1. Coloque la Perilla de funciones en modo Bluetooth § en. La unidad emitirá un sonido de activación.

Nota: El Indicador de función parpadeará en azul.

1. Active la conexión de Bluetooth en el dispositivo de audio, busque "CROSLEY CR6235A" y conéctelo.

2. Una vez que el dispositivo quede conectado correctamente, la unidad emitirá un sonido corto de confirmación, y el indicador de función será azul.

3. Reproduzca música en forma inalámbrica desde el dispositivo hacia la unidad.

Nota: Versión de Bluetooth - 5.0

Operación de salida Bluetooth

Este tocadiscos cuenta con salida Bluetooth, que es un dispositivo que transmite audio desde este tocadiscos a otro dispositivo Bluetooth, como audífonos Bluetooth inalámbricos, altavoces Bluetooth u otros dispositivos receptores Bluetooth.

1. Coloque el dispositivo de audio compatible con la tecnología Bluetooth lo más cerca posible de su tocadiscos.
2. Coloque el interruptor de función del tocadiscos en la posición derecho para la salida Bluetooth.
3. Establezca el dispositivo que desea conectar al modo de emparejamiento.
4. El tocadiscos se conectará automáticamente al dispositivo de audio una vez que ambos estén en modo de emparejamiento.
5. Cuando el emparejamiento haya finalizado, la unidad emitirá un sonido corto de confirmación.

Nota: Si el emparejamiento no es exitoso, asegúrese de que su dispositivo de audio no esté emparejado/conectado a otro dispositivo Bluetooth.

Mantenimiento del tocadiscos

1. No toque la punta de la aguja fonográfica con los dedos. Evite golpear la aguja fonográfica con el cobertor para el tocadiscos o con el borde del disco.
2. Limpie la aguja fonográfica con frecuencia con un cepillo suave mediante movimientos de atrás hacia adelante.
3. Limpie los discos para quitarles el polvo o la grasa con un cepillo para limpiar discos y con una solución de limpieza para discos.
4. Limpie la tapa del tocadiscos y el gabinete con un paño de microfibras ligeramente humedecido.
   Nota: No utilice otros limpiadores que contengan alcohol, benceno o cualquier otro químico agresivo que pueda dañar la pintura y la terminación del tocadiscos.

** Crosley ofrece una línea de productos de distintos accesorios de limpieza. Para obtener más información acerca de los productos de limpieza, consulte a un comerciante o visite nuestro sitio web www.crosleyradio.com.

Solución de problemas

La unidad no enciende.

• El transformador no está conectado correctamente.
• No hay energía en el tomacorriente.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encender la unidad y reanudar la reproducción, apáguela y vuelva a encenderla.

El equipo está encendido pero la bandeja no gira.

• El modo tocadiscos no está seleccionado.
• Se ha salido la correa de transmisión del tocadiscos.

El tocadiscos gira pero no emite sonidos o los sonidos no son lo suficientemente fuertes.

• El protector de la aguja fonográfica aún está colocado.
• La ganancia de entrada del parlante amplificado o de un dispositivo similar puede ser demasiado baja.

Declaraciones de la FCC

Este dispositivo cumple con la Sección 15 de las reglas de la Comisión Federal de Comunicaciones (FCC). El uso de este equipo está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no causa interferencia perjudicial y
(2) este dispositivo debe aceptar cualquier interferencia recibida, incluso interferencia que pueda causar un funcionamiento no deseado.

Nota: Este equipo se verificó y se comprobó que cumple con los límites para un dispositivo digital clase B, conforme a la Sección 15 de las reglas de la Comisión Federal de Comunicaciones (FCC). Estos límites están diseñados para brindar una protección razonable frente a interferencia perjudicial en un establecimiento residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza siguiendo las instrucciones, puede causar interferencia perjudicial a las radiocomunicaciones. Sin embargo, no existe garantía de que la interferencia no ocurrirá en una instalación en particular. Si este equipo causa interferencia perjudicial a las radiocomunicaciones o a la recepción televisiva, lo que se puede determinar al encender y apagar el equipo, se recomienda que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma en un circuito diferente del circuito en el que está conectado el receptor.
• Consultar al proveedor o a un técnico con experiencia en radio/TV para obtener ayuda.

Nota: El Beneficiario no es responsable de cualquier cambio o modificación que no tenga la aprobación expresa de la parte responsable del cumplimiento. Estas modificaciones podrían anular la autoridad del usuario para operar el equipo.

El dispositivo ha sido evaluado para cumplir con el requisito general de exposición a RF. Para mantener el cumplimiento de las pautas de exposición a RF de la FCC, la distancia debe ser de al menos 20 cm entre el radiador y su cuerpo, y debe estar totalmente soportada por las configuraciones de instalación y operación del transmisor y su(s) antena(s).

DECLARACIÓN DE CONFORMIDAD SIMPLIFICADA DE EU

Por la presente, Modern Marketing Concepts Inc., que opera bajo la denominación comercial de Crosley Brands, declara que el tipo de equipo de radio cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://crosleybrands.com/euDoC

CROSLEY®

CR6235A

Tourne-disque Rohe
