MANUAL DE USUARIO WG779.9 WORX

13) Keep blades sharp.

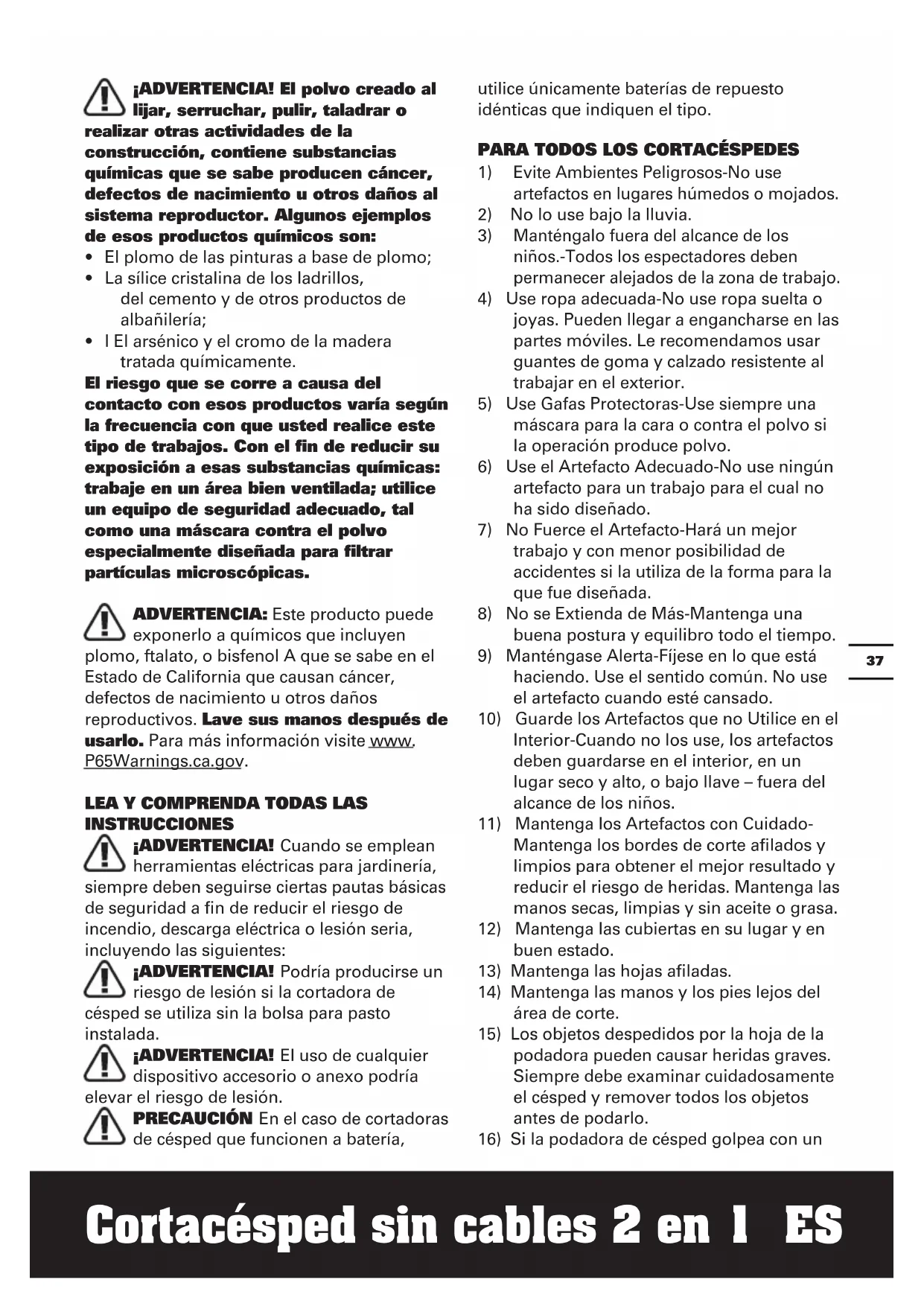

¡ADVERTENCIA! El polvo creado al lijar, serruchar, pulir, taladrar o realizar otras actividades de la construcción, contiene substancias químicas que se sabe producen cáncer, defectos de nacimiento u otros daños al sistema reproductor. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería;

• l El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a químicos que incluyen plomo, ftalato, o bisfenol A que se sabe en el Estado de California que causan cáncer, defectos de nacimiento u otros daños reproductivos. Lave sus manos después de usarlo. Para más información visite www. P65Warnings.ca.gov.

LEA Y COMPRENDA TODAS LAS

INSTRUCCIONES ¡ADVERTENCIA! Cuando se emplean herramientas eléctricas para jardinería, siempre deben seguirse ciertas pautas básicas de seguridad a fin de reducir el riesgo de incendio, descarga eléctrica o lesión seria, incluyendo las siguientes: ¡ADVERTENCIA! Podría producirse un riesgo de lesión si la cortadora de césped se utiliza sin la bolsa para pasto instalada. ¡ADVERTENCIA! El uso de cualquier dispositivo accesorio o anexo podría elevar el riesgo de lesión. PRECAUCIÓN En el caso de cortadoras de césped que funcionen a batería, utilice únicamente baterías de repuesto idénticas que indiquen el tipo.

Evite Ambientes Peligrosos-No use artefactos en lugares húmedos o mojados.

2) No lo use bajo la lluvia.

Manténgalo fuera del alcance de los niños.-Todos los espectadores deben permanecer alejados de la zona de trabajo.

4) Use ropa adecuada-No use ropa suelta o

joyas. Pueden llegar a engancharse en las partes móviles. Le recomendamos usar guantes de goma y calzado resistente al trabajar en el exterior.

5) Use Gafas Protectoras-Use siempre una

máscara para la cara o contra el polvo si la operación produce polvo.

6) Use el Artefacto Adecuado-No use ningún

artefacto para un trabajo para el cual no ha sido diseñado.

7) No Fuerce el Artefacto-Hará un mejor

trabajo y con menor posibilidad de accidentes si la utiliza de la forma para la que fue diseñada.

8) No se Extienda de Más-Mantenga una

buena postura y equilibro todo el tiempo.

9) Manténgase Alerta-Fíjese en lo que está

haciendo. Use el sentido común. No use el artefacto cuando esté cansado.

10) Guarde los Artefactos que no Utilice en el

Interior-Cuando no los use, los artefactos deben guardarse en el interior, en un lugar seco y alto, o bajo llave – fuera del alcance de los niños.

11) Mantenga los Artefactos con Cuidado-

Mantenga los bordes de corte afilados y limpios para obtener el mejor resultado y reducir el riesgo de heridas. Mantenga las manos secas, limpias y sin aceite o grasa.

12) Mantenga las cubiertas en su lugar y en

13) Mantenga las hojas afiladas.

14) Mantenga las manos y los pies lejos del

15) Los objetos despedidos por la hoja de la

podadora pueden causar heridas graves. Siempre debe examinar cuidadosamente el césped y remover todos los objetos antes de podarlo.

16) Si la podadora de césped golpea con unCortacésped sin cables 2 en 1 ES

objeto extraño, siga los siguientes pasos:

i) Detenga la podadora. Suelte la barra de

ii) Extracción de paquete de batería.

iii) Revísela por daños.

iv) Repare cualquier daño antes de volver a

encender la podadora.

17) Use las mismas hojas de reemplazo

INSTRUCCIONES DE SEGURIDAD PARA

CORTACÉSPEDES A BATERÍA

a) No cargue el cortacésped bajo la lluvia o en lugares con mucha humedad. b) No utilice un cortacésped a batería bajo la lluvia. c) Retire o desconecte la batería antes de realizar operaciones de mantenimiento, limpieza o extracción de algún material del cortacésped.

PARA TODOS LOS PRODUCTOS A

BATERÍA QUE EMPLEEN UNA BATERÍA EXTRAÍBLE O INDEPENDIENTE: a) Utilice únicamente el siguiente tipo y tamaño de batería: WA3520, WA3525, WA3575, WA3578, WA3577, WA3671 b) No arroje la batería al fuego. Podría explotar. Compruebe la legislación local para más información acerca de las instrucciones especiales destrucción. c) No abra ni divida las baterías. El electrolito liberado es corrosivo y podría provocar daños en los ojos o la piel. Podría ser tóxico si se ingiere. d) Tenga cuidado al manipular las baterías para no cortocircuitarlas con objetos como anillos, pulseras o llaves. La batería o el conductor podrían sobrecalentarse y causar quemaduras. Instrucciones de seguridad para cortacéspedes de uso de pie IMPORTANTES Instrucciones de seguridad para cortacéspedes de uso de pie

I. FUNCIONAMIENTO GENERAL

1. Lea, comprenda, y siga todas las

instrucciones que aparecen en la máquina y en el(los) manual(es) antes de comenzar.

2. No coloque las manos o pies cerca o

debajo de la máquina. Mantenga libre siempre el orificio de descarga.

3. Sólo pueden utilizar esta máquina

adultos responsables que conozcan las instrucciones.

4. Limpie el área de objetos como rocas,

cables, juguetes, etc. que podrían ser expulsados por la hoja. Manténgase detrás del mango cuando esté funcionando el motor.

5. Asegúrese de que no existan personas

alrededor del área del trabajo antes de comenzar con el funcionamiento. Detenga la máquina en caso de que alguna persona ingrese en el área de trabajo.

6. No utilice la máquina descalzo o con

sandalias. Utilice siempre un calzado sólido.

7. No mueva la máquina hacia atrás a

menos que sea absolutamente necesario. Mire siempre hacia abajo y atrás antes y durante el movimiento de la máquina hacia atrás.

8. Nunca apunte el material descargado

hacia alguna persona. Evite descargar el material contra una pared u obstrucción. El material puede rebotar hacia el operador. Detenga la hoja cuando cruce superficies de gravilla.

9. No utilice la máquina sin que el receptor

de pasto, guarda de descarga, guarda trasera u otros dispositivos de protección de seguridad se encuentren colocados en su lugar y funcionando.

10. Nunca deje el motor funcionando sin

11. Detenga el motor y espere a que la hoja

se detenga por completo antes de limpiar la máquina, retirar el receptor de pasto o eliminar las obstrucciones de la guarda de descarga.

12. Utilice la máquina sólo con la luz del día o

con buena luz artificial.

13. No utilice la máquina bajo la influencia de

14. No utilice la cortadora de pasto sobre

pasto mojado. Mantenga siempre laCortacésped sin cables 2 en 1 ES

estabilidad. Camine y nunca corra.

15. Desconecte el sistema de manejo, si se

encuentra colocado, antes de arrancar el motor.

16. Si la máquina comienza a vibrar de

manera anormal, detenga el motor y verifique la causa de inmediato. Generalmente, la vibración es una advertencia acerca de un problema.

17. Utilice siempre protección ocular durante

la utilización de la máquina.

18. Consulte las instrucciones del fabricante

para obtener información acerca del funcionamiento correcto de la máquina y de la instalación de los accesorios. Sólo utilice accesorios aprobados por el fabricante.

II. UTILIZACIÓN DE LA MÁQUINA EN

PENDIENTES Las pendientes son un factor importante relacionado con accidentes de resbalones y caídas que pueden causar lesiones graves. La utilización de la máquina en pendientes requiere de precaución adicional. Si no se siente seguro sobre una pendiente, no utilice la máquina.

1. Corte el pasto a través del frente de las

pendientes y nunca hacia arriba o abajo. Tenga extremo cuidado cuando cambie la dirección sobre las pendientes.

2. Observe si existen orificios, surcos,

baches, rocas u otros objetos escondidos. El terreno desparejo puede causar un resbalón y caída. El pasto alto puede ocultar obstáculos.

3. No utilice la cortadora de pasto sobre

pasto mojado o en pendientes con demasiada inclinación. Una estabilidad escasa puede causar un resbalón o caída.

4. No utilice la cortadora de pasto cerca

de bajadas, zanjas o malecones ya que puede perder la estabilidad.

Pueden ocurrir accidentes trágicos si el operador no se encuentra alertado acerca de la presencia de niños. Generalmente, los niños se encuentran atraídos por la máquina y la actividad de corte de pasto. Nunca presuponga que los niños permanecerán en el mismo lugar donde los vio por última vez.

1. Mantenga a los niños alejados del área

de corte de pasto y bajo el cuidado alerta de un adulto responsable que no sea el operador.

2. Esté alerta y apague la cortadora de pasto

si un niño ingresa en el área.

3. Nunca permita que los niños utilicen la

4. Tenga sumo cuidado cuando se acerca

a esquinas ciegas, arbustos, árboles u otros objetos que podrían no permitirle visualizar a un niño.

1. Mantenga todas las tuercas y pernos

ajustados con el fin de asegurarse de que la máquina se encuentra en condiciones de funcionamiento seguro.

2. Nunca altere los dispositivos de

seguridad. Verifique su funcionamiento correcto periódicamente.

3. Mantenga la máquina libre de pasto,

hojas u otra acumulación de restos.

4. Si golpea a un objeto extraño, detenga el

funcionamiento e inspeccione la máquina. Si es necesario, realice la reparación antes de comenzar a utilizar nuevamente la máquina.

5. Nunca realice ajustes o reparaciones con

el motor funcionando.

6. Desconecte siempre las cortadores de

pasto eléctricas antes realizar el ajuste, limpieza o reparación.

7. Revise periódicamente los componentes

del receptor de pasto y la guarda de descarga. En caso de que sea necesario, realice el reemplazo utilizando las partes recomendadas por el fabricante.

8. Las hojas de la cortadora de pasto son

filosas. Envuelva la hoja o utilice guantes y tenga sumo cuidado cuando realice el mantenimiento de éstas.

9. En caso de que sea necesario, mantenga

o reemplace las etiquetas de seguridad e instrucciones. Prácticas de funcionamiento seguro para la cortacésped para caminar desde atrásCortacésped sin cables 2 en 1 ES

1. Instrucciones de seguridad

a) Lea detenidamente el manual de instrucciones de operación y mantenimiento. Familiarícese correctamente con los controles y el uso correcto de la herramienta. b) Nunca permita que los niños utilicen una cortacésped motorizada. c) Mantenga el área de limpieza sin personas, especialmente niños pequeños y mascotas. d) No utilice una cortacésped para ningún trabajo para el que no ha sido diseñada.

a) Inspeccione minuciosamente el área donde se utilizará la herramienta y extraiga todas las piedras, maderas, cables, huesos y otros objetos extraños. b) No utilice la herramienta con los pies descalzos o en sandalias. Utilice siempre calzado sólido. c) Desconecte el sistema de manejo, si se encuentra colocado, antes de arrancar el motor. d) Nunca intente realizar el ajuste de la altura de una rueda con el motor en funcionamiento. e) Utilice la herramienta sólo a la luz del día o con una luz artificial adecuada. f) No utilice la cortadora de pasto sobre pasto mojado.. Párese siempre de forma correcta. Sujete firmemente el mango y camine, nunca corra.

a) No coloque las manos ni los pies cerca o debajo de las piezas giratorias. b) Detenga la hoja(s) al cruzar por calles, caminos o calzadas de gravilla. c) Luego de golpear un objeto extraño, detenga el motor, desenchufe la herramienta, inspeccione minuciosamente para comprobar si existen daños y repare los daños antes de volver a arrancar y utilizar la herramienta. d) Si la herramienta comienza a vibrar de forma anormal, detenga el motor y verifique de inmediato la causa. Generalmente, la vibración es un síntoma de problemas. e) Detenga el motor cada vez que deje la herramienta sin supervisión y antes de efectuar una reparación o inspección. f) Apague el motor y espere a que la hoja se detenga por completo antes de extraer el receptor de césped o antes de quitar la obstrucción del tubo de descarga. g) Corte el césped desde el frente de las laderas, nunca de arriba o abajo. Tenga sumo cuidado al cambiar la dirección en las laderas. No corte el césped en laderas excesivamente empinadas. h) Nunca utilice la cortacésped sin las guardas, placas u otros dispositivos de protección de seguridad adecuados colocados en su lugar.

i) No lave la herramienta con una

manguera. Evite que el agua ingrese en el motor y en las conexiones eléctricas.

a) Compruebe la cuchilla a intervalos regulares para verificar su correcta tensión. b) Mantenga todas las tuercas, pernos y tornillos apretados a fin de asegurarse de que la herramienta esté en condiciones seguras de funcionamiento. c) Periódicamente, compruebe la bolsa en búsqueda de deterioro y desgaste, y reemplace las bolsas desgastadas. Compruebe que las bolsas de reemplazo cumplan con las recomendaciones o especificaciones del fabricante original. d) Sustituya la cuchilla si se encuentra doblada o agrietada. Una cuchilla desequilibrada provoca vibraciones que podrían dañar el motor o derivar en lesiones personales. e) Afile las cuchillas desafiladas uniformemente por ambos extremos para mantener su equilibrio. f) Limpie minuciosamente la hoja y compruebe su balance colocándola horizontalmente sobre un clavo delgado a través de su orificio central. El clavo también deberá estar en posición horizontal. Si alguno de los extremos deCortacésped sin cables 2 en 1 ES

la hoja gira hacia atrás, extraiga algo de metal desde el extremo pesado o inferior hasta que la hoja quede balanceada, que ocurre cuando ninguno de los extremos se cae. CONSERVE ESTAS INSTRUCCIONES ADVERTENCIAS DE

SEGURIDAD GENERAL PARA

EL PAQUETE DE BATERÍA

ADVERTENCIA: Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura.

1) ADVERTENCIA: Riesgo de incendio y

quemaduras. No desarmar, calentar por encima de los 100° C (212° F), ni incinerar. No exponga las celdas o baterías al calor o fuego. Evite guardar a la luz directa del sol.

2) Deseche las baterías usadas de

inmediato. Cuando deseche las celdas o baterías secundarias, mantenga las celdas o baterías de sistemas electroquímicos diferentes separadas entre sí.

3) Mantenga las baterías fuera del

alcance de los niños y en el paquete original hasta que estén listas para usar.

4) Nunca se lleve las baterías a la

boca. Si se tragan, contacte a su médico o al centro de control de envenenamiento local.

5) PRECAUCIÓN – La batería usada en

este dispositivo puede presentar riesgo de incendio o quemadura química si se manipula en forma incorrecta. Reemplace la batería con (WORX) solamente. El uso de otra batería puede presentar riesgo de incendio o explosión

6) Advertencia: no use un paquete de

batería o dispositivo visiblemente dañado según corresponda.

7) Advertencia: no modifique ni intente

reparar el dispositivo o batería según corresponda.

batería. No guarde las celdas o baterías en forma peligrosa en una caja o cajón donde puedan hacer cortocircuito entre sí o con materiales conductivos.

10) No someta las celdas o baterías a

descargas mecánicas.

11) Mantenga las celdas y baterías

limpias y secas. Limpie las terminales de batería o celda con un paño seco y limpio si se ensucian.

12) No mantenga en carga las celdas

y baterías secundarias cuando no estén en uso.

13) Conserve la información de la batería

y celda originales para referencia futura.

14) No use cargadores que no sean

los específicamente suministrados para uso con el equipo. Las celdas y baterías secundarias se deben cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga.

15) Cuando sea posible quite la batería del

equipo cuando no esté en uso.

16) Evite un encendido no intencional.

Asegúrese de que el interruptor se encuentre en la posición de apagado antes de realizar la conexión con la batería, recoger o transportar la herramienta. El transporte de la herramienta con el dedo sobre el interruptor o con una herramienta que está energizada y posee el interruptor en la posición de encendido puede provocar accidentes.

17) Desconecte la batería de la herramienta

antes de realizar ajustes, cambiar accesorios o almacenar la herramienta.Cortacésped sin cables 2 en 1 ES

Dichas medidas de seguridad preventivas reducen el riesgo de encender la herramienta de forma accidental.

18) En condiciones de uso abusivo, es posible

que se expulse líquido desde la batería. Evite el contacto. Si ocurre un contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, solicite asistencia médica. El líquido expulsado desde la batería podría causar irritación o quemaduras.

19) Solicite el servicio técnico a una persona

de reparación calificada solo utilizando piezas de reemplazo idénticas. Esto garantizará que se mantenga la seguridad del producto. SÍMBOLOS

Etiqueta de peligro CPSC Corte de dedos del pie o de la mano – Hoja giratoria de la cortadora de pasto. Objetos expulsados desde la cubierta de la cortadora de pasto. Mantenga alejados a los niños Alerta de seguridad. Resbalón en pendiente. Lea el manual Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones. No exponer a la lluvia ni al agua. No arrojar al fuego Li-I on Batería de Ion de litio, la batería se debe reciclar Use siempre unos guantes de protección Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. Las cuchillas continuarán girando después de que la máquina se apague. Espere hasta que todos los componentes de la máquina se hayan detenido completamente antes de tocarlos. Retire la llave POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1.800-822-8837 para acceder al servicio gratuito que realizará el desecho correcto de la batería.Cortacésped sin cables 2 en 1 ES

17Cortacésped sin cables 2 en 1 ES

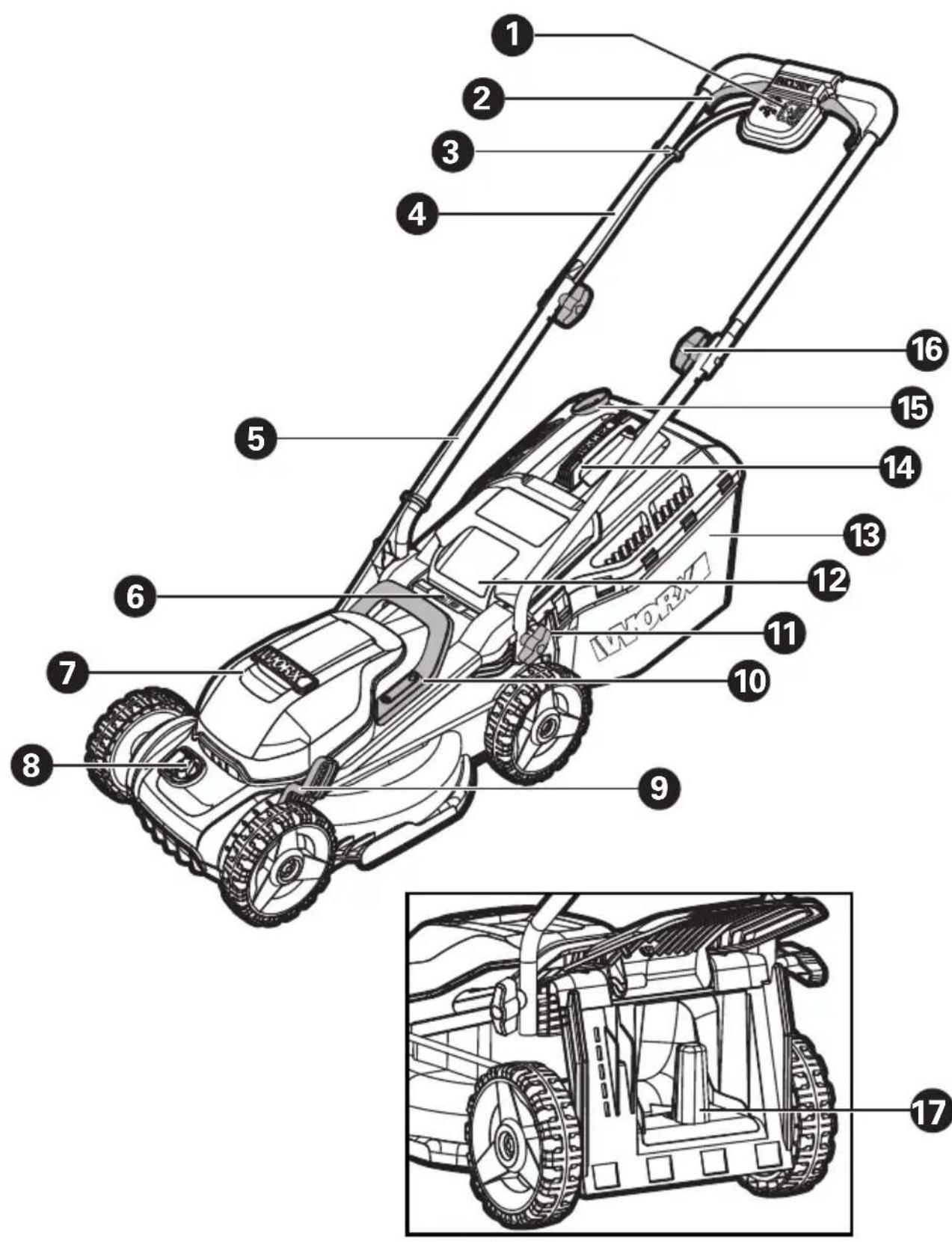

1. LLAVE DE SEGURIDAD

12. TAPA DE SEGURIDAD

• No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.Cortacésped sin cables 2 en 1 ES

WG779 WG779.9 Tensión 40V Max. (2x20V Max.)** Velocidad sin carga 3300 / 3700/min Diámetro de la plataforma 14pulg. (35cm) Diámetro de corte 13pulg. (34cm) Altura de corte 1-1/2pulg.~3-1/2pulg. (38~88mm) Posiciones de altura de corte 6 Diámetro de la rueda delantera 6.3pulg. (160mm) Diámetro de la rueda trasera 7pulg. (180mm) Capacidad de recolección de pasto 0.85 bushels (30L) Capacidad de batería 4.0Ah (WA3578) / Tipo de batería Lithium-Ion / Modelo del cargador WA3875 / Clasificación de voltaje del cargador Entrada: AC 120V~60Hz, Salida: 20V DC, 2.0 A

Tiempo de carga Baterías: 4.0Ah (1pc) 4.0Ah (2pcs) 2hrs 4hrs

Peso de la máquina 29.1lbs (13.2kg) 26.2lbs (11.9kg) ** Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20 V. El voltaje nominal es 18 V. ACCESORIOS WG779 WG779.9 Batería (WA3578)

Bolsa para pasto 1 Inserto para Mantillo 1 Ganchos para el cable 2 Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WORX o en nuestro sitio Web: www.worx.com.Cortacésped sin cables 2 en 1 ES

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones. ENSAMBLE & FUNCIONAMIENTO

ENSAMBLE Ensamble de barra de manija NOTA: Elija uno de los dos orifi- cios en la manija inferior para la altura deseada de la manija. Vea la Fig. A1, A2, A3, A4, A5 Ensamble de bolsa de recolección de pasto Vea la Fig. B1, B2, B3,

Ensamble de Bolsa de recolección de pasto a la podadora NOTA: Presione ligeramente la bolsa para pasto para asegura- rse de que se encuentra comple- tamente instalada. Asegúrese de que la bolsa para pasto se encuentra instalada firmemente. NOTA: Retire el inserto de abono de la podadora antes de instalar la bolsa de recolección de pasto. Vea la Fig. C1, C2, C3 Revisar la condición de carga de la batería NOTA: La Fig. D1 sólo aplica para el paquete de batería con luz indicadora de la batería. Vea la Fig.

Carga de la batería NOTA: El paquete de batería se envía descargado. La batería se debe cargar completamente antes de podar por primera vez. Siempre cargue completamente las dos baterías al mismo tiempo. Se pueden encontrar más detalles en el manual del cargador. Vea la Fig.

Colocación/ desinstalación de paquete de batería NOTA: Esta podadora sólo op- erará con las 2 baterías insta- ladas. Por favor siempre use dos baterías con la misma capacidad y cargue completa- mente las dos baterías. Utilizando dos baterías de tamaño diferente o si una bat- ería no está cargada comple- tamente, entonces la máquina sólo funcionará en el denomi- nador común más bajo. Vea la Fig. E OPERACIÓN Indicador de energía de la batería en la máquina Consulte los detalles en la parte

IMPORTANTE Cuando sólo se enciende una luz, por lo menos una batería está descargada y se necesita cargar, a pesar de que la cortacésped puede continuar cortando césped. Si se continúa utilizando la cortacésped con la batería descargada, es posible que exista una reducción en la vida útil y en el rendimiento de la batería. Cuando no se ilumine ninguna luz, por lo menos una batería no está instalada completamente o la batería está defectuosa, por favor vuelva a revisar que las baterías estén completamente asentadas en su posición. Vea la Fig. F Encendido & Apagado Vea la Fig. G1, G2Cortacésped sin cables 2 en 1 ES

Ajuste de altura de corte ADVERTENCIA! Deténgase, libere la palanca del interruptor, retire la llave de seguridad, y espere hasta que el motor se detenga antes de ajustar la altura. Las cuchillas continuarán girando después de apagar la máquina. Una cuchilla en movimiento podría causar una lesión. No toque las cuchillas en movimiento. Vea la Fig. H Selección de carátula intellicut Modo ECO Seleccione el modo eco al cortar césped en condiciones diarias, cortando aproximadamente 1pulg. de césped por vez. Modo TURBO Coloque el selector en el modo turbo al cortar césped denso o sumamente crecido. Vea la Fig. I1, I2 Indicador de llenado de la bolsa de césped Estado de bolsa vacía: aleta flotando (a) Estado de bolsa llena: aleta hacia abajo (b) Vea la Fig.

Desinstalación/vaciado de bolsa de recolección de pasto ADVERTENCIA: Verifique siempre que la tapa de seguridad cierre completamente el orificio de descarga antes de usarla.Nunca levante la aleta de seguridad cuando se esté usando la podadora sin la bolsa de recolección de césped instalada. Vea la Fig.

Instalación del inserto de desbroce Vea la Fig. K1, K2 Descarga trasera NOTA: Retire el inserto de corte primero. Vea la Fig. L Almacenamiento Vea la Fig. M1, M2 ESTADO DE BATERÍA (Vea la Fig. F) Antes de arrancar o después del uso, presione el botón “POWERTEST” en la máquina para verificar la capacidad de la batería. Durante la operación, la capacidad de la batería se indicará automáticamente por el indicador de energía de la batería. El indicador detecta y muestra constantemente la condición de la batería como sigue: Estado de indicador de energía de batería Condición de batería Se iluminan cinco luces verdes

Las dos baterías están en una condición completamente cargada. Dos, tres o cuatro luces verdes están iluminadas. Las dos baterías tienen carga restante. Mientras más luces estén iluminadas, mayor es la capacidad de la batería. Sólo se ilumina una (

luz verde. Por lo menos una batería está descargada y se necesita cargar. No hay ninguna luz iluminada. Por lo menos una batería no está instaada completamente o la batería está defectuosa. Sólo una luz parpadea dos veces por ciclo. Por lo menos una batería está bastante descargada (consulte la condición de carga de la batería), por favor recargue las dos baterías a la vez antes de Volver a usar o guardar.Cortacésped sin cables 2 en 1 ES

Sólo una luz parpadea tres veces por ciclo. Por lo menos una batería está caliente, espere que se enfríe antes de Volver a comenzar. Sólo una luz parpadea cuatro veces por ciclo. La máquina está sobrecargada. Levante la altura de corte o empuje lentamente. RECOMENDACIONES PARA DESBROZAR Al utilizar el accesorio de desmenuzado, su nueva podadora está diseñada para recortar los trozos de pasto en pequeñas piezas y distribuirlas por todo el césped. Bajo condiciones normales, el pasto recortado se degradará rápidamente para proporcionarle nutrientes a su césped. Para obtener el mejor funcionamiento, utilizando las aletas de desmenuzado ubicados dentro de la cubierta de la cortacésped.

1) Evite podar el césped cuando esté mojado

debido a la lluvia o al rocío. El pasto húmedo tiende a formar grupos que interfieren con la acción de desbroce y reducen el tiempo de operación. La mejor hora para podar el césped es ya avanzada la tarde, cuando el pasto esté seco y el área recién cortada no quede expuesta a la luz directa del sol.

2) Para obtener mejores resultados, ajuste

la altura de podado para que corte solamente el tercio superior. Si el césped está demasiado largo, será necesario ajustar la podadora. Puede ser necesario disminuir la altura de corte para reducir el esfuerzo de empuje y evitar sobrecargar el motor. Para desbrozar áreas muy pesadas, es recomendable hacer un primer corte a una altura elevada, y después recortar a la altura final deseada. De otra manera, haga cortes angostos y pode lentamente.

3) Para mejor rendimiento, conserve la

carcaza de la podadora libre de pasto acumulado. De vez en cuando apague la podadora y espere que el aspa se detenga completamente. Quite la llave de seguridad (1) y gire la podadora de cabeza. Usando un objeto como un palo, limpie la acumulación de césped en el área del aspa. Tenga cuidado con los bordes filosos del aspa. Limpie a menudo en césped húmedo y nuevo y siempre después de cada uso.

4) Ciertos tipos de césped y las condiciones

del pasto pueden requerir que el área se desbroce por segunda ocasión para ocultar completamente los restos. Cuando efectúe el segundo corte, pode perpendicularmente al primer tramo. NO

5) Cambie su patrón de corte cada semana.

Esto le ayudará a evitar maltratar su césped.

El área de corte puede ser afectada por muchos factores que incluyen: altura de corte, prácticas de operación (por ej., arranque/ paro), niveles de humedad del césped, longitud y densidad de césped. La siguiente tabla proporciona las áreas de corte potenciales en base a las condiciones de corte específicas. Altura de Corte Tamaño de lote recomendado (máximo) Con 2 baterías*20V/4.0Ah Corte 3.3pulg. (84mm) a 2.5pulg. (64mm) Hasta 5000 pies

• Usado con dos paquetes de batería completamente cargados. CONSEJOS:

1) Podar el césped frecuentemente y

reducir la cantidad de procedimientos de arranque/paro ayudará a conservar el tiempo de operación de la batería. Se recomienda siempre usar las mismas dos baterías durante la operación con niveles de carga completa.

2) Para el mejor desempeño de corte, seCortacésped sin cables 2 en 1 ES

recomienda sólo podar hasta 1/3 o menos de la altura del césped actual a la vez. Podar más lentamente cuando corte césped largo/espeso para permitir que la podadora descargue adecuadamente los recortes. MANTENIMIENTO ADVERTENCIA: Detenga la cortacésped y extraiga la llave de seguridad antes de retirar la bolsa de pasto. NOTA: Para asegurar un servicio duradero y confiable, realice el siguiente procedimiento de mantenimiento periódicamente. Revísela por defectos obvios como la hoja floja, dislocada o dañada, tornillos flojos, y componentes gastados o dañados. Verifique que las cubiertas y protecciones no estén dañadas y estén correctamente colocadas en la podadora. Realice todo el mantenimiento o reparaciones necesarias antes de usarla. Si la podadora presenta una falla a pesar del mantenimiento, llame a nuestra línea de ayuda al cliente por asesoramiento.

AFILADO DE LA CUCHILLA

CONSERVE AFILADA LA CUCHILLA PARA

UTILICE PROTECCION PARA LOS OJOS

SIEMPRE QUE QUITE, AFILE O INSTALE LA

CUCHILLA. ASEGURESE DE HABER QUITADO

LA LLAVE DE SEGURIDAD. En la mayoría de las zonas, la cuchilla debe afilarse dos veces durante la temporada de podado. En zonas con suelos arenosos, se puede requerir afilado más frecuentemente, ya que la arena acaba con el filo de la cuchilla más rápidamente.

1. Asegúrese que la cuchilla quede

2. Afile la cuchilla en el ángulo de corte

3. Afile los bordes en ambos extremos de

la cuchilla, rebaje la misma cantidad de material en ambos extremos. NOTA:

1. Asegúrese que la podadora esté apagada

y retire la llave de seguridad

2. Coloque la podadora en el modo de

almacenamiento vertical.

1. Asegúrese de haber liberado la palanca

del interruptor, de que la cuchilla se haya detenido y de quitar la llave de seguridad.

2. Saque la cuchilla de la podadora. Vea

las instrucciones para la remoción y colocación de la cuchilla.

3. Asegure la cuchilla N-1 en una prensa

4. Use anteojos de seguridad y tenga

cuidado de no cortarse.

5. Afile cuidadosamente los bordes

cortantes de la cuchilla con una lima de dientes finos N-3 o con una piedra de afilar.

6. Verifique el balance de la cuchilla. Vea las

instrucciones para balancear la cuchilla.

7. Vuelva a colocar la cuchilla en la

podadora y apriete con firmeza. Consulte las instrucciones siguientes. BALANCEO DE LA CUCHILLA (Vea la Fig. O) Verifique el balance de la cuchilla colocando la perforación central O-1 sobre un clavo o sobre el vástago de un destornillador O-2 sujetado en una prensa O-3. Si cualquiera de los extremos gira hacia abajo, afile ese extremo. La cuchilla está balanceada correctamente cuando ninguno de los extremos cae.

MANTENIMIENTO DE LAS CUCHILLAS

(Vea la Fig. P1, P2) Cambie la cuchilla metálica después de 50 horas de corte o 2 años, lo que ocurra antes, independientemente de la condición de las mismas. Siga el procedimiento siguiente para extraer y reemplazar la cuchilla. Necesitará guantes de jardín (no suministrados) y una llave (no suministrada) para extraer la cuchilla.Cortacésped sin cables 2 en 1 ES

Sostenga la cuchilla (20) y desenrosque el perno de la cuchilla (19) hacia la izquierda utilizando una llave, y luego extraiga la hoja. Para volver a colocar la hoja, coloque la hoja (20) con los bordes de corte hacia el suelo Apriete entonces firmemente la tuerca de la cuchilla (19). ALMACENAMIENTO (Vea la Fig. M1, M2) Detenga el cortacésped y extraiga siempre la llave de seguridad. Limpie bien el exterior de la máquina con un cepillo blando y un trapo. No use agua, solventes o pulidores. Quite todo el pasto y desechos, especialmente de las ranuras de ventilación. Ponga la máquina de costado y limpie el área de la hoja. Si hay cortes de pasto compactados en la zona de la hoja, quítelos con un trozo de madera o plástico. Guarde la máquina en un lugar seco. No coloque objetos encima de la máquina. Para facilitar el almacenamiento, afloje las manijas y gire o pliegue la manija superior (Fig. M1 & M2). GUÍA DE SOLUCIÓN DE PROBLEMAS Problema Solución

funciona al activar la palanca de seguridad. A. Verifique para asegurarse de que la llave de seguridad ha sido instalada y está completamente asentada, y que el botón del alojamiento del interruptor esté completamente oprimido. B. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad, voltee la podadora y verifique que la hoja pueda girar libremente. Si no está libre, devuelva la unidad a un centro de mantenimiento autorizado. La hoja debe girar libremente. C. Se ha cargado la batería por completo? Enchufe el argador y espere hasta que se encienda la luz verde.

2. El motor se detiene

mientras está cortando el césped. A. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Voltee la podadora y verifique que la hoja pueda girar libremente. Si no está libre, devuelva la unidad a un centro de mantenimiento autorizado de. La hoja debe girar libremente. B. Eleve la altura de corte de las ruedas a la posición más alta y encienda la podadora. C. Se ha cargado la batería por completo? Enchufe el argador y espere hasta que se prenda la luz verde. D. Evite sobrecargar la podadora. Reduzca el ritmo de corte empujando la podadora con mayor lentitud o eleve la altura de corte. También puede hacer ambas cosas.

3. La podadora funciona,

pero el rendimiento de corte no es satisfactorio o no corta el césped en su totalidad. A. Se ha cargado la batería por completo? Enchufe el cargador y espere hasta que se prenda la luz verde. B. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Voltee la podadora y verifique que: El filo de la hoja. Mantenga la hoja afilada. No haya obstrucciones en la plataforma o en el conducto de descarga C. Es posible que el ajuste de altura de las ruedas se haya fijado demasiado bajo para el estado del césped. Eleve la altura de corte.Cortacésped sin cables 2 en 1 ES

4. Cuesta mucho empujar

la podadora. A. Eleve la altura de corte para reducir el rozamiento de la plataforma contra el césped. Verifique que cada rueda gire libremente.

5. La podadora produce

vibraciones y ruidos anormales. A. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Voltee la podadora sobre el costado y verifique la hoja para asegurarse de que no esté doblada o dañada. Si la hoja está dañada, reemplácela por una hoja de repuesto. Si la parte inferior de la plataforma está dañada, envíe la podadora a un centro de mantenimiento autorizado. B. Si no hay daños visibles en la hoja y la podadora aún vibra: Suelte la palanca del interruptor para apagar la unidad, retire la llave de seguridad, y retire la hoja. Haga girar la hoja 180 grados y vuelva a ajustarla. Si la podadora sigue vibrando, envíela a un centro de mantenimiento autorizado.

6. El LED del cargador de

la batería no se enciende. A. Verifique la conexión del enchufe. B. Reemplace el cargador.

7. El LED del cargador de

la batería no cambia a verde. A. Se debe someter la batería a diagnóstico. Llévela a un centro de mantenimiento autorizado.

8. La podadora no recoge

los recortes de césped con la bolsa. A. Retire la placa desbrozadora al usar la bolsa recolectora. B. El conducto está obstruido. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Elimine los recortes de césped del conducto. C. Demasiado césped cortado. Eleve la altura de corte de las ruedas para acortar la longitud del corte. D. La bolsa está llena. Vacíe la bolsa con mayor frecuencia.

9. Al realizar el mantillo

los recortes quedan a la vista. A. Demasiado césped cortado. Eleve la altura de corte de las ruedas para acortar la longitud del corte. No corte más de 1/3 de la longitud total. B. Verifique el filo de la hoja. Siempre mantenga la hoja afilada.

funcionamiento será bajo o reducido después de muchos usos. A. Devuelva la unidad a un centro de mantenimiento autorizado. Es posible que necesite una batería nueva.

11. El LED del cargador de

batería parpadea en rojo y no se puede cargar la batería. A. La batería se sobrecarga después del uso continuo. Retire la batería del cargador y permita que enfríe a 42
