HD 13184 SX Plus - Limpiador de alta presion Kärcher - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de alta presión
Marca	Kärcher
Modelo	HD 13184 SX Plus
Dimensiones (L × A × H)	560 × 500 × 1090 mm
Peso (sin accesorios)	84,5 kg
Alimentación eléctrica	230 V / 50 Hz / 3~
Potencia de conexión	9,2 kW
Protección (fusible)	16 A (de acción retardada, curva C)
Tipo de protección	IPX5
Temperatura máxima de entrada de agua	60 °C
Caudal mínimo de alimentación	1200 l/h (20 l/min)
Presión de servicio	30–180 bar (3–18 MPa)
Caudal de servicio	500–1000 l/h (8,3–16,7 l/min)
Presión máxima admisible	198 bar (19,8 MPa)
Aspiración de detergente	0–80 l/h
Capacidad del depósito de detergente	6 l
Nivel de presión acústica (LpA)	72 dB(A)
Nivel de potencia acústica (LWA)	87 dB(A)
Valor de vibraciones (empuñadura-pistola)	< 2,5 m/s²
Cantidad de aceite (cárter bomba)	1,2 l
Tipo de aceite	SAE 90
Funciones principales	Alta presión, aspiración de detergente, regulación presión/caudal, parada automática (presostato)
Mantenimiento	Limpieza de filtros, cambio de aceite (500 h), verificación de manguera y cable
Seguridad	Válvula de descarga, presostato, bloqueo de pistola, protección térmica del motor
Piezas de repuesto / Accesorios	Disponibles en www.kaercher.com

Preguntas frecuentes - HD 13184 SX Plus Kärcher

¿Cómo purgar el aire del aparato antes del primer uso?

Desenroscar el inyector (boquilla), dejar que el aparato funcione hasta que salga agua sin burbujas, luego parar y volver a enroscar el inyector.

¿Qué aceite usar para la bomba y cómo vaciarlo?

Utilizar aceite SAE 90. Cambiar cada 500 horas o al menos una vez al año. Desenroscar el tapón de vaciado, vaciar el aceite usado, luego llenar con 1,2 L de aceite nuevo.

¿Qué hacer si el testigo luminoso parpadea en rojo?

Si 1 parpadeo rojo: fuga en el lado de alta presión (verificar mangueras y conexiones). 2 parpadeos: motor demasiado caliente (dejar enfriar). 3 parpadeos: fallo de alimentación eléctrica (verificar fusibles). 4 parpadeos: corriente demasiado alta (contactar con el servicio técnico).

¿Cómo usar el detergente con este limpiador?

Llenar el depósito de detergente, sustituir la boquilla de alta presión por la boquilla de baja presión (tamaño 250), ajustar la dosificación mediante la válvula de dosificación. Pulverizar el detergente sobre la superficie seca, dejar actuar, luego aclarar con chorro de alta presión.

¿Cuál es la presión de servicio máxima?

La presión de servicio máxima es de 180 bar (18 MPa) para este modelo. La presión de servicio es ajustable continuamente de 30 a 180 bar.

¿Se puede usar agua reciclada?

Sí, siempre que la calidad cumpla los límites: pH 6,5–9,5, conductividad <1200 µS/cm, cloro activo <0,3 mg/l, etc. (ver manual).

¿Cómo proteger el aparato contra las heladas?

Si el aparato no se almacena protegido contra heladas, vaciar el depósito de detergente, purgar el agua, luego hacer circular un anticongelante a base de glicol en la bomba durante 1 minuto como máximo.

¿Por qué la bomba no sube presión?

Verifique que el inyector está en posición de alta presión, limpie el filtro fino, purgue el aire, controle el caudal de entrada de agua (mín. 20 l/min) y verifique la estanqueidad de las conducciones.

¿Cómo mantener el filtro fino y el filtro de detergente?

Desenroscar la tapa, luego la tapa del filtro. Limpiar el filtro fino con agua limpia o aire comprimido. Para el filtro de detergente, retirarlo de la manguera de aspiración y limpiarlo.

¿Qué hacer si no se aspira detergente?

Verifique que la boquilla de baja presión está montada, limpie el filtro de aspiración del detergente, abra la válvula de dosificación y limpie el orificio de ventilación del depósito.

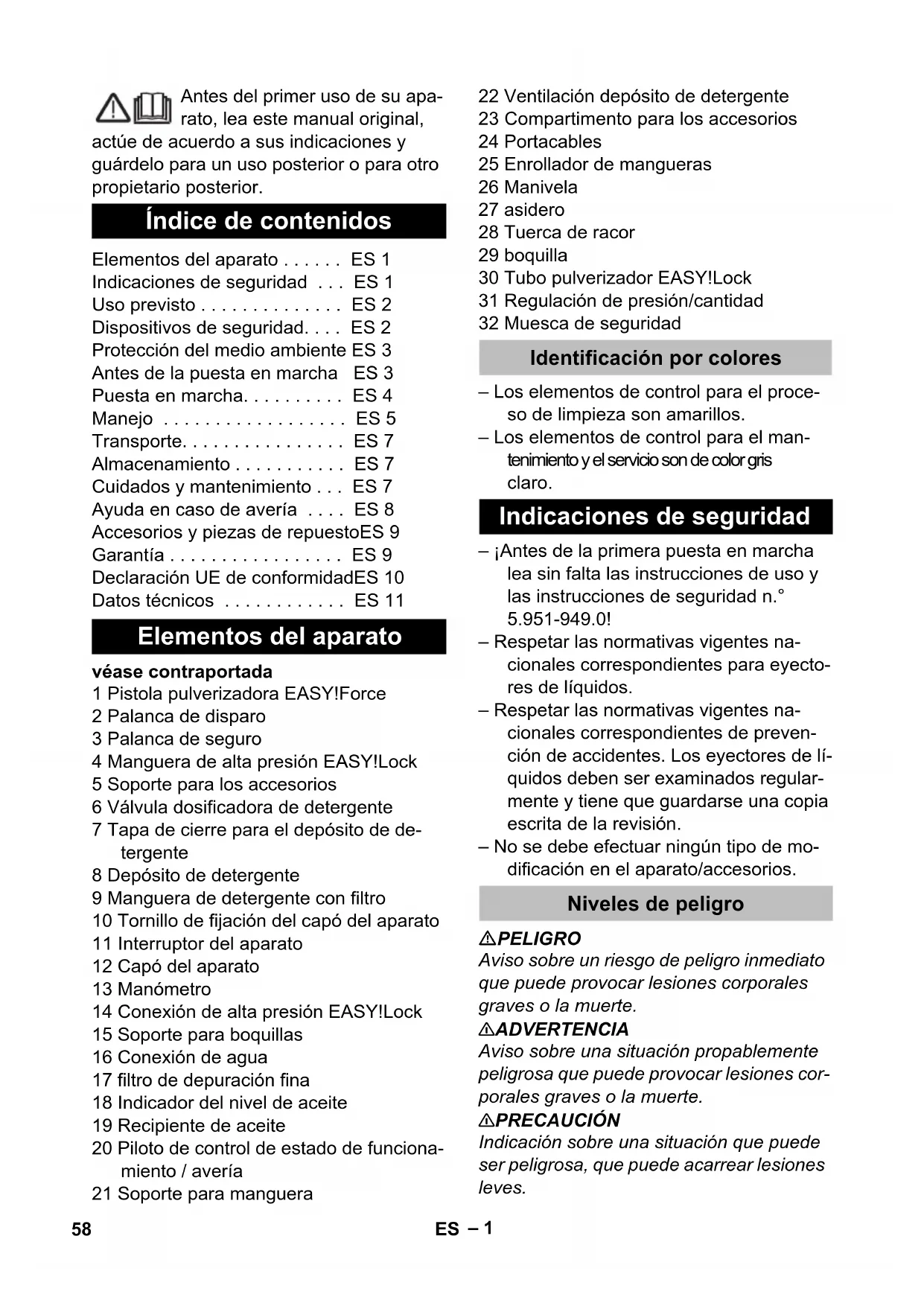

MANUAL DE USUARIO HD 13184 SX Plus Kärcher

Antes del primer uso de su aparato, lea este manual original,

actúe de acuerdo con sus indicaciones y guárdelo para un uso posterior o para el propietario posterior.

Índice de contenidos

Elementos del aparato . . . . ES 1

Indicaciones de seguridad . . ES 1

Uso previsto ES 2

Dispositivos de seguridad. . . . ES 2

Protección del medio ambiente ES 3

Antes de la puesta en marcha ES 3

Puesta en marcha.. ES 4

Manejo ES 5

Transporte. ES 7

Almacenamiento. ES 7

Cuidados y mantenimiento . . . ES 7

Ayuda en caso de avería . . . ES 8

Accesorios y piezas de repuesto ES 9

Garantía ES 9

Declaración UE de conformidad ES 10

Datos técnicos ES 11

Elementos del aparato

véase contraportada

1 Pistola pulverizadora EASY!Force 2 Palanca de disparo 3 Palanca de seguro 4 Manguera de alta presión EASY!Lock 5 Soporte para los accesorios 6 Válvula dosificadora de detergente 7 Tapa de cierre para el depósito de detergente 8 Depósito de detergente 9 Manguera de detergente con filtro 10 Tornillo de fijación del capó del aparato 11 Interruptor del aparato 12 Capó del aparato 13 Manómetro 14 Conexión de alta presión EASY!Lock 15 Soporte para boquillas 16 Conexión de agua 17 Filtro de depuración final 18 Indicador del nivel de aceite 19 Recipiente de aceite 20 Piloto de control de estado de funcionamiento / avería 21 Soporte para manguera

22 Ventilación depósito de detergente 23 Compartimento para los accesorios 24 Portacables 25 Enrollador de mangueras 26 Manivela 27 Asidero 28 Tuerca de racor 29 Boquilla 30 Tubo pulverizador EASY!Lock 31 Regulación de presión/cantidad 32 Muesca de seguridad

Identificación por colores

• Los elementos de control para el proceso de limpieza son amarillos.
• Los elementos de control para el mantenimiento y el servicio son de color gris claro.

Indicaciones de seguridad

• ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad n.° 5.951-949.0!
• Respete las normativas vigentes nacionales correspondientes para eyectores de líquidos.
• Respete las normativas vigentes nacionales correspondientes de prevención de accidentes. Los eyectores de líquidos deben ser examinados regularmente y tiene que guardarse una copia escrita de la revisión.
• No se debe efectuar ningún tipo de modificación en el aparato/accesorios.

Niveles de peligro

△PELIGRO

Aviso sobre un riesgo de peligro inmediato que pueda provocar lesiones corporales graves o la muerte.

△ADVERTENCIA

Aviso sobre una situación probablemente peligrosa que pueda provocar lesiones corporales graves o la muerte.

△PRECAUCION

Indicación sobre una situación que pueda ser peligrosa, que pueda acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente peligrosa que pueda provocar daños materiales.

Símbolos en el aparato

Los chorros a alta presión pueden ser peligrosos si se usan

debidamente. No dirija el chorro hacia personas, animales o equipo eléctrico activo, ni apunte con él al propio aparato.

De acuerdo con las normativas vigentes, está prohibido usar el aparato sin un separador de sistemas en la red de agua potable. Se

debe utilizar un separador de sistemas apropiado de la Empresa KARCHER, alternativamente, un separador de sistemas que cumpla la norma EN 12729 tipo BA.

El agua que haya pasado por un separador del sistema será catalogada como no potable.

△PRECAUCIÓN

Conectar el separador del sistema siempre a la alimentación de agua, nunca directamente al equipo.

Uso previsto

Utilizar exclusivamente esta limpiadora a presión

• la limpieza con chorros a baja presión y detergente (p. ej., limpieza de máquinas, vehículos, edificios, herramientas),
• para limpiar con el chorro a alta presión sin detergente (p. ej. limpieza de fachadas, terrazas, herramientas de jardinería).

Recomendamos que use la fresadora de suciedad para la suciedad más resistente.

Requisitos para la calidad del agua: CUIDADO

Sólo se puede utilizar agua limpia como medio de alta presión. La suciedad provoca desgaste prematuro o sedimentos en el aparato.

Si se utiliza agua reciclada, no se pueden superar los siguientes límites.

Valor pH 6,5...9,5
Conductividad electrónica * Co	conductivi- dad agua fres- ca +1200 μS/ cm
sustancias que se pueda depositar **	< 0,5 mg/l
Sustancias que se pueda filtrar ***	< 50 mg/l
Hidrocarburos < 20 mg/l
Cloruro < 300 mg/l
Sulfato < 240 mg/l
Calcio < 200 mg/l
Dureza total < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Hierro < 0,5 mg/l
Manganeso < 0,05 mg/l
Cobre < 2 mg/l
Cloro activo < 0,3 mg/l
sin olores desagradables
* Máxtito total 2000 μS/cm ** Volumen de prUEba 1 l, tiempo de sedi- mentationación 30 min *** sin sustancias abrasivas

Dispositivos de seguridad

La función de los dispositivos de seguridad es proteger al usuario y está prohibido ponerlos fuera de servicio o modificar o ignorar su funcionamiento.

Válvula de derivación con presostato

Al reducir la cantidad de agua con la regulación de presión y caudal se abre la válvula de rebose y una parte del agua refluye al lado de succión de la bomba.

Cuando se suelta la palanca de disparo de la pistola pulverizadora, un interruptor de presión desconecta la bomba y el chorro de alta presión se para. Cuando se acciona la palanca de disparo, se conecta la bomba nuevamente.

La válvula de derivación y el presostato vienen configurados y precintados de fábrica. El ajuste lo debe realizar solamente el servicio postventa.

Protección del medio ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deben ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materiales semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Los equipos eléctricos y electrónicos contienen componentes que pueden representar un peligro potencial para la salud de las personas y para el medio ambiente en caso de que se manipulen o se eliminen de forma errónea. Estos componentes son necesarios para el correcto funcionamiento del equipo. Los equipos marcados con este símbolo no pueden eliminarse con la basura doméstica.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

Antes de la puesta en marcha

Desembalar

• Comprobar el contenido del paquete al desembalar.
• En caso de daños de transporte informe inmediatamente al fabricante.

Controle el nivel de aceite

→ Leer el indicador de nivel de aceite con el aparato parado. El nivel de aceite tiene que estar por encima de ambas agujas.

Activar la ventilación del recipiente de aceite

→ Extraer el tornillo de fijación del capó del aparato, utilizar el capó. → Cortar la punta de la tapa del depósito de aceite. Fijar el capó del aparato.

Montar la pistola pulverizadora manual, la lanza dosificadora y la boquilla

Aviso: El sistema EASY!Lock conecta componentes de forma rápida y segura mediante una rosca rápida con tan solo una vuelta.

→ Conectar la boquilla de alta presión sobre el tubo pulverizador. → Montar la tuerca de racor y prepararla con la mano (EASY!Lock). → Conectar el tubo pulverizador con la pistola pulverizadora y apretar a mano (EASY!Lock).

Montaje de los accesorios

En el caso de aparatos sin enrollador de manguera:

→ Conectar la manguera de alta presión con la pistola pulverizadora y la conexión de alta presión del aparato. → Encajar el portacables en el orificio lateral de la empuñadura.

En el caso de aparatos con enrollador de manguera:

→ Introducir la manivela en el eje del enrollador de mangueras y encajar. → Antes de enrollar la manguera de alta presión, colóquela estirada. Gire la manivela para enrollar la manguera de alta presión de forma uniforme en el enrollador de mangueras. Elegir la dirección de giro para que no se doble la manguera. Conectar la manguera de alta presión con la pistola pulverizadora y apretar a mano (EASY!Lock).

Puesta en marcha

△ADVERTENCIA

Riesgo de lesiones! El aparato, los accesorios, los tubos de alimentación y las conexiones deben estar en perfecto estado. Si no está en perfecto estado, no deben utilizarse.

Conexión eléctrica

△PELIGRO

Peligro de lesiones por descarga eléctrica.

• Es imprescindible que el aparato esté conectado a un enchufe de la red eléctrica. Está prohibido establecer una conexión no separable con la red eléctrica. El enchufe sirve para poder desconectarse de la red.
• Conecte el aparato únicamente a corriente alterna.
• Protección mínima por fusible de la toma de corriente (véase Datos técnicos).
• La impedancia de red máxima permitida en el punto de conexión eléctrica (véanse los datos técnicos) no debe ser excedida. En caso de confusión respecto a la impedancia de red existente en su punto de conexión, póngase en contacto con la Empresa que le suministra la energía.
• Utilizar un alargador con suficiente sección transversal (véase "Datos técnicos") y enrollarlo desde la parte delantera del tambor del cable.

Valores de conexión: véase la placa de características/datos técnicos.

→ Desenrollar el cable de red y colocarlo en el suelo. Enchufar la clavija de red a una toma de corriente.

Conexión de agua

Conexión a la toma de agua

△ADVERTENCIA

Tenga en cuenta las normas de la Empresa suministradora de agua.

De acuerdo con las normativas vigentes, está prohibido usar el aparato sin un separador de sistemas en la red de agua potable. Se

debe utilizar un separador de sistemas apropiado de la Empresa KÄRCHER, alternativamente, un separador de sistemas que cumpla la norma EN 12729 tipo BA.

El agua que haya pasado por un separador de sistemas será catalogada como no potable.

Valores de conexión, ver datos técnicos.

→ Conectar la tubería de abastecimiento (longitud 7,5 m, diámetro mínimo 1") a la conexión de agua del aparato y a la alimentación de agua (como el grifo).

Indicación:

La tubería de abastecimiento de agua no está incluida en el volumen de suministro.

→ Abrir el suministro de agua.

Aspiración del agua de depósitos abiertos

→ Atornille la manguera de aspiración con filtro (n.º de referencia 4.440-238.0) a la conexión del agua. Purgar el aire del aparato: Desenroscar la boquilla. Dejar funcionar el aparato hasta que salga el agua sin burbujas. → Desconecte el aparato y vuelva a atornillar la boquilla.

Manejo

△PELIGRO

¡Peligro de lesiones! No usar el aparato nunca sin la lanza dosificadora sin montar. Comprobar que la lanza dosificadora está bien colocada antes de cada uso. La rosca de la lanza dosificadora debe estar bien apretada con la mano.

Peligro de explosiones

No pulverizar líquidos combustibles.

Si se usa el equipo en zonas de riesgo (p. ej. gasolineras) se deben respetar las reglamentaciones de seguridad correspondientes.

Riesgo de lesiones! Durante el trabajo sujete con firmeza con las dos manos la pistola pulverizadora y el tubo pulverizador.

Riesgo de lesiones! Durante el funcionamiento, la palanca de disparo y la palanca de fijación no deben estar bloqueadas.

Riesgo de lesiones! Si la palanca de fijación está dañada, llamar al servicio técnico. Peligro de lesiones por chorro de agua de alta presión. Antes de llevar a cabo trabajos en el equipo, empujar el seguro de la pistola pulverizadora hacia delante.

△PRECAUCIÓN

Limpiar los motores solo en las zonas con el separador de aceite correspondiente (protección del medio ambiente).

Abrir/cerrar la pistola pulverizadora

→ Abrir la pistola pulverizadora: accionar la palanca de fijación y la palanca de disparo. → Cerrar la pistola de pulverización: soltar la palanca de fijación y la palanca de disparo.

Funcionamiento con alta presión

Indicación:

El equipo está equipado con un interruptor de presión. El motor solo funciona cuando la pistola pulverizadora está abierta.

→ Desenrollar la manguera de alta presión desde la parte delantera del enrollador de manguera.

→ Colocar el interruptor principal en la posición "I". El piloto de control se ilumina en verde. → Quitar el seguro de la pistola pulverizadora empujando la palanca de fijación hacia atrás. → Abrir la pistola pulverizadora manual.

△PELIGRO

Al ajustar la regulación de presión y caudal, procurar que no se suelte la rosca de la lanza dosificadora.

→ Ajustar la presión de trabajo y el caudal girando (con progresión continua) (+/-) el regulador de presión y caudal.

Indicación:

Cuando se transporte una cantidad mínima, el calor del motor puede llegar a calentar el agua a aprox. 15 °C.

Todo aquel detergente inadecuado podrá dañar el aparato y el objeto a limpiar. Utilizar solo detergentes que hayan sido autorizados por Kärcher. Tenga en cuenta la dosis recomendada y las indicaciones que incluyen los detergentes. Utilice los detergentes con moderación para no perjudicar el medio ambiente.

Tener en cuenta las indicaciones de seguridad de los detergentes.

Los detergentes Kärcher aseguran un funcionamiento sin averías. Solicite el asesoramiento oportuno o pida nuestro CATÁLOGO o nuestra hoja informativa sobre detergentes.

→ Llenar el depósito de detergente.

△PELIGRO

Riesgo de lesiones! Desconectar el aparato antes de cambiar la boquilla y accionar la pistola pulverizadora hasta que el aparato se quede sin presión.

→ Asegurar la pistola pulverizadora empujando la palanca de fijación hacia delante. Sustituya la boquilla de alta presión por la boquilla de baja presión (tamaño 250, accesorio). → Coloque la válvula de dosificación del detergente en la concentración deseada.

Concentración de detergente [%] (para el caudal máx.)

Posición valvula dosificadora	1	3	5	7
Concentración de detergente [%] (a max. caudal)	0,5 2,5	5 5,0	7,0

Método de limpieza recomendado

→ Rocíe la superficie seca con detergente y déjelo actuar pero sin dejar que se seque. → Aplique el chorro de agua a alta presión sobre la suciedad disuelta para eliminarla. → Tras el funcionamiento, introducir el filtro en agua limpia. Girar la válvula dosificadora a la concentración máxima de detergente. Arrancar el aparato y enjuagar durante un minuto.

Interrupción del funcionamiento

→ Cerrar la pistola de pulverización manual. El aparato se desconecta. → Asegurar la pistola pulverizadora empujando la palanca de fijación hacia delante.

Tras la interrupción:

→ Quitar el seguro de la pistola pulverizadora empujando la palanca de fijación hacia atrás. → Abrir la pistola pulverizadora manual. El aparato se conecta de nuevo.

Tiempo de disponibilidad

Durante el tiempo de disponibilidad el aparato se inicia al abrir la pistola pulverizadora manual. El piloto de control se ilumina en verde.

Si la pistola pulverizadora manual permanece 30 minutos cerrada, se termina el tiempo de disponibilidad. El piloto de control parpadea en verde.

Restablecer tiempo de disponibilidad

→ Colocar el interruptor principal en la posición "0". → Espere un poco.

→ Colocar el interruptor principal en la posición "I".

El aparato puede ser reajustado a modo continuo por el servicio técnico.

Desconexión del aparato

→ Cerrar el abastecimiento de agua. → Abrir la pistola pulverizadora manual. → Conectar la bomba con el interruptor de equipo y dejarla en marcha 5-10 segundos. → Cerrar la pistola de pulverización manual. → Poner el interruptor del aparato en "0/OFF". → Sacar el enchufe de la toma de corriente solo con las manos secas. → Retirar la conexión de agua. → Poner en funcionamiento la pistola pulverizadora manual hasta que no quede presión en el aparato. → Asegurar la pistola pulverizadora empujando la palanca de fijación hacia delante.

△PELIGRO

Peligro de escaldamiento por agua caliente. Si el recipiente desconectado contiene agua residual, esta se puede calentar. Al retirar la manguera de alimentación de agua, el agua calentada puede salpicar y provocar escaldamientos. Quitar la manguera cuando se haya enfriado el aparato.

Almacenamiento del aparato

→ Introducir la pistola pulverizadora manual en el soporte. Enrollar la manguera de alta presión y colgarla sobre el soporte de manguera. Enrollar la manguera de alta presión en el enrollador de mangueras. Deslizar el asa de la manivela para bloquear el enrollador de mangueras. Enrollar el cable de conexión alrededor del soporte de cable.

Protección antiheladas

CUIDADO

El hielo deteriora el aparato si este no se ha vaciado por completo de agua.

Coloque el aparato en un lugar a salvo de las heladas.

Si no es posible el almacenamiento libre de heladas:

Vaciar el depósito de detergente (véase "Cuidados y mantenimiento/Si es necesario"). → Dejar salir agua. → Bombee anticongelante de los habituales en el mercado en el aparato.

Indicación:

Utilizar anticongelante habitual para automóviles con una base de glicol.

Tener en cuenta las instrucciones de uso del fabricante del anticongelante.

→ Dejar en marcha el aparato durante 1 minuto como máximo hasta que la bomba y los conductos estén vacíos.

Transporte

△PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

CUIDADO

Proteger la palanca de fijación contra daños durante el transporte.

→ Para transportar el aparato por trayectos largos, tire de él mediante el asa. Vaciar el depósito de detergente antes de realizar el transporte en horizontal. → Al transportar en vehículos, asegurar el aparato para que no resbale ni vuelque conforme a las directrices vigentes.

Almacenamiento

△PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

Este aparato solo se puede almacenar en interiores.

Cuidados y mantenimiento

△PELIGRO

Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica.

Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.

Indicación:

El aceite usado solo se puede eliminar en los puntos de recogida previstos para ello. Entregue el aceite usado allí. Ensuciar el medioambiente con aceite usado es ilegal.

Inspección de seguridad/contrato de mantenimiento

Acuerde una inspección regular de seguridad con su distribuidor o cierre un contrato de mantenimiento. Solicite el asesoramiento oportuno.

→ Comprobar si el cable de conexión está dañado (peligro por descarga eléctrica), encargar al servicio técnico/electricista que cambie inmediatamente el cable de conexión dañado. → Compruebe que no haya daños en la manguera de alta presión (riesgo de estallido).

Si la manguera de alta presión presenta daños, deben sustituirla inmediatamente.

→ Comprobar si el aparato (bomba) es estanco.

Está permitido perder 3 gotas de agua por minuto y pueda salir por la parte inferior del aparato. En caso de fuga de mayor envergadura consultar al servicio de atención al cliente.

Todas las semanas

→ Comprobar el nivel de aceite. Si el aceite tiene aspecto lechoso (señal de presencia de agua en el aceite) consultar inmediatamente al servicio técnico. → Limpiar el filtro de depuración continua. Despresurizar el sistema de alta presión.

Extraer el tornillo de fijación del capó del aparato, retirar el capó.

Desenroscar la tapa con el filtro.

Limpiar el filtro con agua limpia o aire comprimido.

Montar siguiendo los pasos a la inversa.

→ Limpie el filtro en la manguera de aspiración de detergente.

Cada 500 horas de servicio, al menos cada año.

→ Solicitar al servicio técnico que efectúe el mantenimiento del aparato. Ha de cambiar el aceite.

Cambio de aceite.

Indicación:

Caudal y tipo de aceite, vea "Datos técnicos".

→ Extraer el tornillo de fijación del capó del aparato, retirar el capó. → Desenrosque el tornillo purgador de aceite de la parte delantera de la carcasa del motor. Suelte el aceite en el recipiente colector. → Enrosque el tornillo purgador de aceite. → Introducir lentamente aceite nuevo; dejar que salgan las burbujas de aire. → Colocar la tapa del depósito de aceite. → Fijar el capó del aparato.

En caso necesario.

Vaciar y limpiar el depósito de detergente.

Extraer la tapa de cierre para el depósito de detergente con manguera de aspiración.

Colocar el aparato sobre la parte trasera.

Vaciar y limpiar el depósito de detergente.

Ayuda en caso de avería

△PELIGRO

Peligro de lesiones causadas por un aparato que se arranque involuntariamente y descarga eléctrica.

• Antes de efectuar cualquier trabajo en el aparato, hay que desconectarlo de la red eléctrica.
• En caso de avería, la reparación de las piezas eléctricas solo debe efectuarla el servicio técnico autorizado.
• En caso de averías que no se mencionan en este capítulo, consulte al servicio técnico oficial en caso de duda y si se indica explícitamente.

Piloto de control

El piloto de control muestra los estados de funcionamiento (verde) y averías (rojo).

Restablecer:

→ Colocar el interruptor principal en la posición "0". → Espere un poco. → Colocar el interruptor principal en la posición "I".

Indicador de estado de funcionamiento

Luz continua verde:

El aparato está listo para el servicio.

• parpadear 1 vez verde:

La disponibilidad de servicio exigirá 30 minutos.

El aparato se ha apagado tras 30 minutos de configuración continuo (seguridad ante manguera de alta presión revertada).

Indicación de averías

• parpadear 1 vez rojo:

Extremo de alta presión no estanco.

Comprobar la estanqueidad de la manguera de alta presión, de las conexiones de la manguera y pistola pulverizadora manual.

• parpadear 2 veces rojo:

Motor demasiado caliente.

Colocar el interruptor principal en la posición "0".

Deje enfriar el aparato.

Colocar el interruptor principal en la posición "I".

• parpadear 3 veces rojo:

Fallos en la alimentación de tensión.

Comprobar el cable de conexión y los fusibles de red.

• Parpadear 4 veces rojo:

Consumo de corriente demasiado alto.

Consultar al servicio de atención al cliente.

El aparato no funciona

El tiempo de disponibilidad ha expirado. El piloto de control parpadea en verde. Apagar y encender el aparato de nuevo. → Comprobar los daños del cable de conexión. En caso de un defecto eléctrico, consultar al servicio de atención al cliente.

El aparato no alcanza la presión necesaria

→ Coloque la boquilla en la posición "presión alta". → Limpie la boquilla o cámbiela. → Limpiar el filtro de depuración final, si es necesario cambiarlo. → Purgar el aparato (véase "Puesta en marcha"). → Verifique la cantidad de abastecimiento de agua (ver datos técnicos). → Compruebe todos los tubos de abastecimiento hacia la bomba. → Si es necesario, consultar al servicio de atención al cliente.

La bomba no es estanca

Está permitido perder 3 gotas de agua por minuto y puede salir por la parte inferior del aparato. En caso de fuga de mayor envergadura, consultar al servicio de atención al cliente.

→ En caso de fuga de mayor envergadura, es necesario que el servicio técnico revise el aparato.

La bomba da golpes

→ Comprobar la estanqueidad de las tuberías de absorción de agua y detergente. Purgar el aparato (véase "Puesta en marcha"). → Limpiar el filtro de depuración continua. → Si es necesario, consultar al servicio de atención al cliente.

El detergente no se aspira

Sustituir la boquilla de alta presión por la boquilla de baja presión suministrada. → Compruebe o limpie la manguera de detergente con filtro. → Limpie o cambie la válvula de retención en la conexión de la manguera de aspiración del detergente. Abra o compruebe o limpie la válvula dosificadora de detergente. → Limpiar el orificio de ventilación del depósito de detergente de la carcasa. Si es necesario, consultar al servicio de atención al cliente.

Accesorios y piezas de repuesto

Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo.

Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Declaración UE de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Limpiadora a alta presión

Modelo: 1.286-xxx

Modelo: 1.292-xxx

Modelo: 1.441-xxx

Directivas comunitarias aplicables

Normas armonizadas aplicadas

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11:2000

EN 62233: 2008

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 85

Garantizado: 87

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Conexión de red
Tensión V 400/420 230 400 230
Tipo de corriente Hz 3~50
Potencia connectada kW 9,2 8,8 9,2
Fusible de red (inerte, caro. C) A 16 25 16	25
Categoría de protección		IPX5
Impedancia de red máximo permitida	Ohm	(0,145+j0,090)
Cable alargador de 10 m	mm²	2,5
Alargador 30 m	mm²	4	-	4	-
Conexión de agua
Temperatura de entrada (máx.)	°C	60
Velocidad de alimentación (min.)	l/h (l/min)	1200 (20)		1400 (23,3)
Altura de aspiración desde el depósito abierto (20 °C)	m	0,5
Presión de entrada (máx.)	MPa (bar)	1 (10)
Potencia y rendimiento
Presión de trabajo agua (con boquilla estándar)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Tamaño de la boquilla de la boquilla estándar		047	050 080
Sobreopsis de servicios Máxima	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Caudal	l/h (l/min)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Aspiración de detergente	l/h (l/min)	0...80 (0...1,3)
Fuerza de retroceso de la pistola pulverizadora manual (máx.)	N	62		68
Valores calculados conforme a la norma EN 60335-2-79
Valor de vibración mano-brazo
Pistola pulverizadora manual	m/s²	<2,5
Lanza dosificadora	m/s²	<2,5
Inseguridad K	m/s²	0,3
Nivel de presión acústica LpA	dB(A)	72
Inseguridad KpA	dB(A)	2
Nivel de potencia acústica LwA + inseguri-dad KWA	dB(A)	87
Combustibles
Cantidad de aceite	I	1,2
Tipo de aceite		SAE 90
Medidas y pesos
Longitud	mm 560
Anchura	mm 500
Altura	mm	1090
Peso sin accesos (SX)	kg	*	**	84 (84,5)
Contenido del depósito de detergente	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg

Lea el manual original antes de utilizar su aparato.

Funcionamiento con detergente

ATENCIÓN

Métodos de limpieza recomendados

Consulte el capítulo "Datos Técnicos" sobre la cantidad y tipo de aceite.

Retirar la tapa de cierre del depósito de limpieza con manguera de aspiración.

El estado operacional expiró después de 30 minutos.

Motor demasiado caliente.

Colocar el selector en la posición "0".

La bomba provoca ruidos.

Normas armonizadas aplicadas

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 62233: 2008

→ Abra el grifo de agua.

Llene el depósito de agua con agua limpia.

Con el filtro de aspiración (pedido n.º 4.440-238.0) montado, conéctelo a la manguera. → Elimine el aire del aparato: abra la boquilla. Deje funcionar el aparato hasta que el agua salga sin burbujas de aire. → Apague el aparato y vuelva a cerrar la boquilla.

Manejo

△PELIGRO

¡Peligro de lesiones! No utilice nunca el aparato sin la lanza de chorro instalada. Compruebe la fijación de la lanza de chorro antes de cada uso. Debe

apretar completamente la conexión roscada de la lanza de chorro con las manos.

¡Peligro de explosión!

No rocíe líquidos inflamables.

Al utilizar el aparato en zonas peligrosas (por ejemplo, en estaciones de servicio), deben observarse las normas de seguridad correspondientes.

¡Peligro de lesiones! Durante el trabajo, mantenga la pistola rociadora y la lanza de chorro con ambas manos.

¡Peligro de lesiones! Durante el trabajo no está permitido bloquear el gatillo y la palanca de seguridad.

¡Peligro de lesiones! Si la palanca de seguridad está dañada, acuda al servicio técnico.

¡Peligro de lesiones por el chorro de agua a presión! Antes de realizar trabajos en el aparato, asegure el seguro de la pistola rociadora en la posición de bloqueo.

Используйте детали на местах с соответствующим маслопроводом (защита окружающей среды).

Открывание/закрывание пистолета-распылителя

Открыть пистолет-распылитель: нажать предохранительный и спусковой рычаги. Закрыть пистолет-распылитель: отпустить предохранительный и спусковой рычаги.

Режим работы высокого давления

Указание:

Устройство оснащено манометрическим выключателем. Двигатель запускается только при открытом пистолете-распылителе.

Всегда полностью разматывайте шланг с барабана для высокого давления. → Установите выключатель прибора в положение "I".

Зеленая контрольная лампочка горит.

Разблокировать пистолет-распылитель, сдвинув предохранительный фиксатор назад. Открыть ручной пистолет-распылитель.

Опасность

Во время работы под давлением/мойки следует обратить внимание на то, чтобы резьбовое соединение струйной трубки не ослабло. → Установите рабочее давление и количество воды вращением (по часовой стрелке) регулятора давления и количества (+ / - )

Указание:

При минимальном объеме подачи тепла двигателя обеспечивается нагрев воды приблизительно до 15 ° C

Режим работы с моющим средством

Utilice únicamente los productos de limpieza recomendados por la empresa Karcher para poder limpiar el aparato y el objeto. Siga las instrucciones y recomendaciones de dosificación adjuntas a los productos de limpieza. Para un trato cuidadoso con el medio ambiente, se debe ahorrar en el uso de productos de limpieza.

Tenga en cuenta las indicaciones de seguridad indicadas en los envases de los productos de limpieza. Los productos de limpieza Karcher garantizan un funcionamiento sin problemas. Por favor, consulte con nosotros para solicitar nuestro catálogo o materiales informativos sobre los productos de limpieza.

Llene el depósito con el producto de limpieza.

PELIGRO

¡Peligro de lesiones! Antes de cambiar la boquilla, desconecte el aparato y mantenga la pistola pulverizadora presionada hasta que el aparato ya no tenga presión.

Fijar la pistola pulverizadora, desplazando el seguro de fijación hacia delante. Cambie la boquilla de alta presión por la boquilla de baja presión (tamaño 250, accesorios). → Ajustar la válvula de dosificación del producto de limpieza a la concentración deseada.

Concentración del producto de limpieza [%] (con caudal máximo)

Установka kлana-на-дозатура	1	3	5	7
Концentрацnia моюшero среadingва [%](при макималь-но падачe)	0,5 2,5	5 5,0	7,0

Método de limpieza recomendado

→ Pulverizar económicamente el producto de limpieza sobre la superficie seca y dejar que actúe (no dejar que se seque). Aclarar la suciedad suelta con el limpiador de alta presión. → Después del uso, enjuagar con agua limpia. Ajustar la válvula de dosificación a la concentración baja del producto de limpieza. Poner en marcha el aparato y dejar pasar un minuto.

Interrupción del trabajo

Cerrar la pistola pulverizadora. El aparato se desconecta. Fijar la pistola pulverizadora, desplazando el seguro de fijación hacia delante.

Después de la interrupción:

Desbloquear la pistola pulverizadora, desplazando el seguro de fijación hacia atrás. Abrir la pistola pulverizadora. El aparato se vuelve a conectar.

Accesorios y piezas de repuesto. . RO 9

Garantía RO9

Declaración UE de conformidad RO 9

Datos técnicos .RO 10

Montaje de accesorios

Accesorios y piezas de repuesto

Utilice únicamente accesorios y piezas de repuesto originales; estos ofrecen la garantía de un funcionamiento seguro y sin fallos del aparato.

Información sobre accesorios y piezas de repuesto se encuentra en la dirección www.kaercher.com.

Garantía

Piezas de repuesto y accesorios

Utilice únicamente accesorios originales y piezas de repuesto originales, ya que garantizan un funcionamiento seguro y sin fallos del dispositivo. Información sobre accesorios y piezas de repuesto en www.kaercher.com.

Garantía
