MANUAL DE USUARIO Phantom E60 S Dali

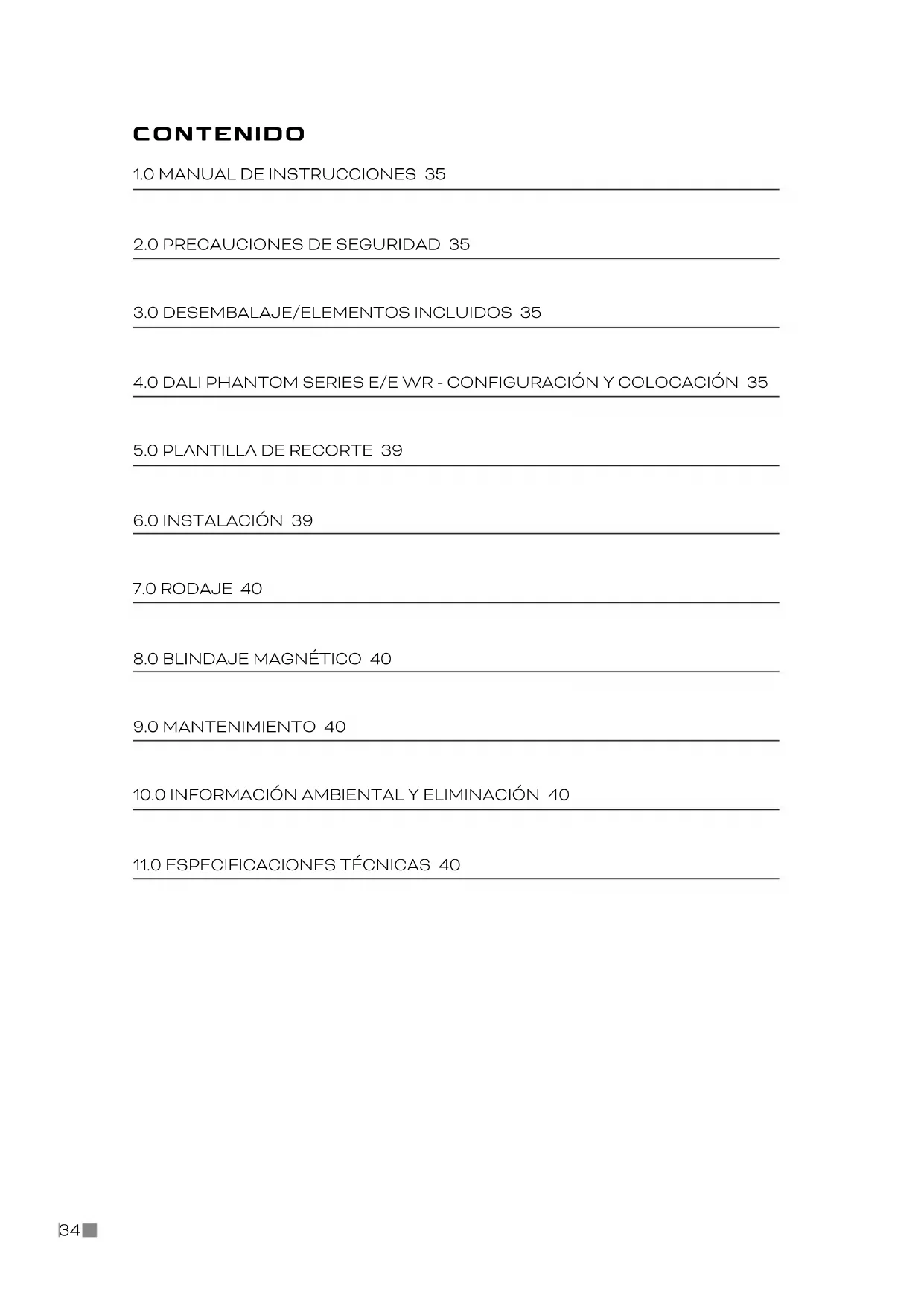

4.0 DALI PHANTOM SERIES E/E WR - CONFIGURACIÓN Y COLOCACIÓN 35

10.0 INFORMACIÓN AMBIENTAL Y ELIMINACIÓN 40

Felicidades por sus nuevos altavoces. Lea este manual detenidamente antes de desembalar e instalar sus nuevos altavoces para así sacar el máximo partido a su compra. Puede encontrar más información en nuestro sitio web: www.dali- speakers.com o contactando con su distribuidor oficial DALI.

2.0 PRECAUCIONES DE SEGURIDAD

• Cumpla siempre con todas las normas de seguridad.

• Los modelos de la serie DALI PHANTOM E han sido diseñados para su uso en interiores.

• Los modelos de la serie DALI PHANTOM E solo deben ser usados en interiores y nunca a temperaturas excesivamente altas o bajas.

• Los modelos PHANTOM E WR (resistentes a la intemperie) son adecuados para altos niveles de humedad y ubicaciones cubiertas en exteriores (clasificación IP 65).

• No permita que los altavoces de la serie DALI PHANTOM E queden expuestos a la luz solar directa. Para uso bajo luz solar directa, recomendamos que use los modelos E WR.

• Apague el amplificador cuando conecte los cables entre el altavoz y el amplificador.

• Los altavoces de la serie DALI PHANTOM E deben ser instalados por profesionales.

• Asegúrese siempre de que no haya conducciones de gas, ventilación, cables, etc. en la pared o techo en los que vaya a realizar el montaje.

• La pared o techo debe poder soportar el peso del altavoz – consulte las especificaciones técnicas.

• Si los altavoces están montados en una pared o techo que tenga un sistema anti-humedad interno, asegúrese de no perforarlo/dañarlo.

• Para un rendimiento SPL máximo, le recomendamos que corte los graves de la señal en el amplificador o procesador que dé señal el altavoz.

• El uso prolongado de los altavoces a niveles de volumen elevados puede provocar daños auditivos.No suba el volumen por encima de un nivel que se pueda considerar razonable.

3.0 DESEMBALAJE/ELEMENTOS

INCLUIDOS Tenga cuidado de no dañar ninguna de las piezas durante el proceso de desembalaje. Compruebe que todos los elementos estén incluidos dentro del embalaje (consulte la tabla 1). Conserve tanto la caja como las protecciones por si tiene que trasladar o enviar a reparar sus altavoces.

4.0 DALI PHANTOM SERIES E/E WR -

CONFIGURACION Y COLOCACION

La serie DALI PHANTOM E le ofrece el exclusivo y famoso sonido de los auténticos altavoces DALI PHANTOM pero en un sistema que podrá integrar en su hogar de forma fácil y discreta.36 La serie DALI PHANTOM E resulta igual de adecuada para sistemas stereo que para montajes home cinema en los que la prioridad es un sonido de máxima calidad. La serie DALI PHANTOM E también es muy adecuada en entornos más amplios en los que se busque un sonido de alta calidad, p.e. en galerías o centros comerciales. Para la reproducción de las frecuencias más graves o una mejora global de su sistema de sonido, DALI le recomienda el uso de un subwoofer junto con los altavoces de las series PHANTOM E. Para aplicaciones stereo o home cinema, le recomendamos que coloque los altavoces de forma simétrica alrededor de su posición de escucha favorita para lograr una imagen sonora óptima (vea la figura 1A + 1B + 1C). Para evitar comprometer la claridad del altavoz, también es importante que no coloque el altavoz demasiado lejos de la posición de escucha. Recomendamos que el mayor ángulo de escucha fuera del eje sea de 45 grados (medido entre el eje central del altavoz y la posición de escucha; consulte la figura 2). En un esquema de sistema de sonido distribuido, es importante que coloque los altavoces de modo que el área principal de la(s) sala(s) quede cubierta con sonido (consulte el capítulo 4.4). Para lograr una cobertura de sonido uniforme, deberá instalar los altavoces de forma uniforme por los espacios o habitaciones (consulte la figura 3). Los objetos que estén ubicados entre el altavoz y la posición de escucha pueden afectar negativamente a la calidad del sonido. La serie PHANTOM E ha sido diseñada para cumplir con nuestro principio de sonido de gran dispersión. El uso de altavoces con tecnología de gran dispersión hace que se reduzca la distorsión en la zona de escucha principal y que la integración en la sala sea mejor. El principio de gran dispersión también le asegura que el sonido se distribuya de forma uniforme en un espacio grande de la sala de escucha. Cada habitación tiene su propia acústica específica, que influye en la forma en la que experimentamos el sonido de un altavoz. El sonido que escuchamos está formado tanto por el sonido directo de los altavoces como por el sonido reflejado en el suelo, paredes y techo. Esto último afectará la forma en la que experimentamos el sonido. Como una norma básica, trate de evitar áreas grandes, duras y reflectantes en las inmediaciones de sus altavoces, ya que normalmente causarán reflexiones fuertes, que podrían perturbar la precisión y el efecto espacial de la reproducción del sonido. Los objetos suaves como alfombras, cortinas, etc. pueden ser de ayuda si el sonido es demasiado brillante. Tanto la cantidad como la calidad de los graves más profundos dependerán del tamaño y la forma de la sala y de la posición de los altavoces. El colocar los altavoces cerca de una pared lateral o trasera acentuará los graves. Una ubicación en esquina los acentuará más aún, pero también hará que aumenten las reflexiones.

4.1 Montaje de los soportes en escuadra

Los altavoces de la serie DALI PHANTOM E incorporan soportes de escuadra para montaje en pared/techo. Los soportes sujetan el altavoz firmemente a la parte posterior de la superficie en la que esté montado. Los soportes de escuadra37 UK DE CN FR ES se despliegan en un ángulo de 90 grados cuando apriete los tornillos (vea la figura 4). Debe apretar los tornillos para que el altavoz quede firmemente ajustado en su lugar, pero tenga cuidado de no apretarlos demasiado. Para apretar los tornillos, use un cabezal adecuado. Utilice el cabezal con un mango para cabezales o un taladro con opción de ajuste del par de torsión. Si utiliza una taladradora, ajuste el par de torsión al mínimo. Los tornillos estarán correctamente apretados cuando la junta de la parte trasera del altavoz esté comprimida y el bisel del altavoz esté al ras con la superficie de montaje. Si necesita retirar el altavoz, afloje los tornillos aproximadamente de 5 a 20 vueltas hacia la izquierda y los soportes aflojarán su agarre. No desatornille más de 20 - 25 vueltas ya que corre el riesgo de que los soportes puedan desprenderse de los tornillos. Si está montando el altavoz en una pared de material muy grueso, es posible que tenga que desmontar los soportes de escuadra de los tornillos y montarlos al revés. El montaje opuesto de estas escuadras permitirá montar el altavoz en placas de hasta 70 mm/2.76” de espesor (vea figura 5).

La rejilla frontal se fija mediante imanes incorporados en el bae frontal de los altavoces de la serie DALI PHANTOM E. NOTA: Existe una rejilla cuadrada opcional disponible bajo pedido. NOTA: En el interior de la rejilla hay una pieza de tejido non-woven o no tejido (también conocido a veces como TNT). Este tipo de no tejido está en la rejilla para proteger los cabezales del polvo y la suciedad. Por este motivo, nunca quite este no tejido de la rejilla.

4.3 Ajuste de interruptores

Cuando retire la rejilla del altavoz, verá el woofer y el tweeter y uno o dos interruptores (vea figura 6). Puede utilizar estos interruptores para adaptar el sonido del altavoz para una configuración personalizada. Puede usar estos interruptores de forma independiente entre sí. Los altavoces PHANTOM E/E WR incorporan interruptores de ajuste de nivel de frecuencias medias y altas que ofrecen opciones Normal (0dB) y Mid+/High+ (+3dB). Tanto si los usa de forma individual como juntos, el ajuste de nivel de frecuencias medias y altas no solo puede ayudar a afinar el rendimiento para satisfacer las preferencias del oyente, sino que también se adaptará mejor a las posiciones de escucha que estén fuera del eje gracias a un mayor nivel de salida fuera del eje. Cuando los oyentes estén relativamente cerca del eje central del altavoz (menos de 25 grados fuera del eje), recomendamos que coloque los interruptores en la posición “Normal”. Cuando la escucha sea más alejada del eje central del altavoz (más de 25 grados fuera del eje) o si usa el altavoz para cubrir un espacio grande con sonido, recomendamos que coloque el interruptor en el ajuste “Mid+ / High+”.38 El PHANTOM E-60 S consta de un woofer, dos tweeters y dos interruptores (vea figura 6B). Puede usar estos interruptores para adaptar el sonido a la sala de escucha y a sus gustos personales. Puede usar estos interruptores de forma independiente entre sí. Un interruptor aumentará el nivel del tweeter del canal izquierdo en 3 dB entre los ajustes “Normal” and “High+”. El segundo interruptor ajusta de manera similar el tweeter del canal derecho. Cuando los oyentes están relativamente cerca del eje central del altavoz (menos de 25 grados fuera del eje), recomendamos que coloque los interruptores en la posición “Normal”. Cuando la escucha sea más alejada del eje central del altavoz (más de 25 grados fuera del eje) o si usa el altavoz para cubrir un espacio grande con sonido, recomendamos que coloque los interruptores en el ajuste «High+».

4.4 Rotacion del altavoz - uso de la brujula

Cuando quite la rejilla, podrá ver un anillo de brújula alrededor del borde del bisel del altavoz, que podrá usar para tomar una lectura de la rotación del altavoz con respecto, por ejemplo, a una línea fija en el techo. El tweeter está ligeramente descentrado y debería ser colocado de forma que quede lo más cerca posible de la posición de escucha principal (consulte la figura 7). El PHANTOM E-60 S incorpora un anillo de brújula alrededor del borde del bisel del altavoz (vea la figura 7B), que podrá usar para tomar una lectura de la rotación del altavoz con respecto, por ejemplo, a una línea fija en el techo. Debería colocar los tweeters de forma que queden los más cerca posible de la posición de escucha principal.

4.5 Conexion de cables/Seleccion de cables

La elección de los cables a usar es un elemento crucial en su instalación. Tenga en cuenta que la sustitución de los cables una vez que haya instalado los altavoces es una tarea difícil. Por este motivo, elija cables de calidad desde el principio. Para más información acerca de qué cable elegir, consulte a su distribuidor DALI oficial. En la conexión del cable al altavoz y al amplificador, es importante que el altavoz quede conectado en la fase correcta. El terminal rojo del altavoz (+) debe ser conectado al terminal rojo del amplificador (+). El terminal negro del altavoz (-) debe ser conectado al terminal negro del amplificador (-). Si los altavoces no son conectados con la fase correcta, por lo general la imagen sonora será difusa y los graves sonarán débiles. Además, en el caso del E-60 S, los cables stereo (izquierdo y derecho) requieren la conexión a los terminales correctos. Conecte el cable del canal izquierdo a los terminales del lateral marcado con una «L» en la etiqueta del producto y el cable del canal derecho a los terminales del lateral marcados con una «R». Para introducir el extremo del cable en los terminales con resorte del altavoz, quite parte del aislamiento y deje unos 12 mm de cable pelado. Pulse hacia abajo sobre la parte superior del terminal e introduzca el cable pelado en la abertura. Cuando el39 UK DE CN FR ES cable esté completamente introducido y sin que queden filamentos sueltos fuera, suelte el resorte del terminal. El cable ya estará conectado. Consulte en la figura 8 la conexión correcta del cable.

5.0 PLANTILLA DE RECORTE

Puede usar la plantilla de recorte adjunta (vea la figura 9) para hacerse una idea inicial de cómo montar sus altavoces y para marcar dónde debe recortar. Sujete con cinta adhesiva la plantilla en la posición de montaje preferida para que pueda los límites necesarios para recortar la pared. En las Especificaciones técnicas puede consultar la profundidad mínima de montaje para los modelos DALI PHANTOM E/E WR.

¡Le rogamos que lea y cumpla con todo lo indicado en las normas básicas de seguridad que encontrará en el capítulo 2.0 de este manual! Todos estos altavoces deben ser instalados por un profesional capacitado para garantizar que se cumplan todos los requisitos de seguridad y evitar que el altavoz se caiga. Para una instalación segura necesitará las siguientes herramientas y elementos:

• Lápiz y sierra o cuchillo

• Plantilla de corte Cuando haya determinado la ubicación correcta, sujete con cinta adhesiva la plantilla de montaje a la superficie en la que vaya a instalar el altavoz. Marque la zona a recortar con un lápiz. Retire la plantilla y taladre agujeros para que pueda introducir una sierra o cuchillo. Sierre/corte con cuidado a lo largo de la línea marcada con lápiz. Una vez que haya hecho el hueco para el altavoz, asegúrese de que el cable del altavoz no quede colgando suelto dentro de la pared/techo. Debe sujetarlo al interior de la pared/techo para evitar que quede tenso por el peso cuando lo conecte a los terminales del altavoz. Si lo deja suelto, el cable puede irse aflojando, dando lugar a una mala conexión eléctrica entre el cable y los terminales (vea en la figura 8 la correcta sujeción del cable). Cuando el cable del altavoz esté sujeto y el hueco para el altavoz preparado, estará listo para conectar los cables del altavoz. Conecte el cable a los terminales, teniendo cuidado de conectar el terminal rojo (+) del amplificador al del mismo color rojo (+) del altavoz y el terminal negro (-) del amplificador igualmente al terminal negro (-) del altavoz. Consulte el capítulo 4.5 de este manual. Cuando los cables estén conectados, encienda el sistema y escuche algo de música a través de los altavoces antes del montaje final para asegurarse de que todas las40 conexiones sean correctas. Introduzca el altavoz en la abertura del techo/pared y alinee el altavoz tal como describimos en el capítulo 4.4. NOTA: Tenga cuidado de no tocar los cabezales durante la instalación. Cuando el altavoz esté alineado, apriete los 4 tornillos en los soportes del altavoz con un destornillador adecuado para que el altavoz quede firmemente montado en su lugar. Tenga cuidado de no apretar demasiado los tornillos y deformarlos o pasarse de rosca.

Lo normal es que la calidad del sonido de sus nuevos altavoces vaya mejorando gradualmente durante el primer período de uso. No es necesario hacer nada especial para hacer funcionar los altavoces, pero deje un periodo de unas 100 horas de reproducción (dependiendo del nivel de reproducción) hasta que alcancen el nivel de rendimiento total.

8.0 BLINDAJE MAGNÉTICO

Los cabezales de los altavoces producen un campo magnético que puede interferir con televisores/monitores CRT, discos duros, cintas de audio y video, tarjetas magnéticas, etc. Por este motivo, mantenga estos elementos alejados de los altavoces para evitar posibles daños. Los televisores/monitores LCD y de plasma no se ven afectados por los campos magnéticos.

Puede limpiar la superficie de los altavoces con productos de limpieza domésticos comunes. Evite el uso de productos abrasivos o que contengan agentes ácidos, alcalinos o antibacterianos. Evite el uso de aerosoles. Evite usar productos limpieza directamente sobre los cabezales y límpielos con sumo cuidado, especialmente el tweeter. La rejilla se puede limpiar con una aspiradora o con un cepillo para la ropa normal.

10.0 INFORMACION AMBIENTAL Y

ELIMINACION Los productos DALI son diseñados para cumplir con las directivas internacionales relativas a la restricción de sustancias peligrosas (RoHS) y la eliminación de residuos de equipos eléctricos y electrónicos (WEEE). El símbolo del cubo de basura indica que los altavoces cumplen con esas directivas (vea figura 10). Los altavoces deben ser eliminados o reciclados de forma adecuada. Consulte a la empresa local de recogida de basuras/reciclaje o a su Ayuntamiento para saber como hacerlo.

11.0 ESPECIFICACIONES TÉCNICAS

En la Tabla 2/3 (vea página 4/5) encontrará las especificaciones técnicas más comunes de nuestros altavoces. Tenga en cuenta que la calidad del sonido de un altavoz no se puede juzgar únicamente por sus especificaciones técnicas. Para comparar distintos altavoces, le recomendamos que escuche cómo suenan los diferentes altavoces en cuestión.Item No. 951051-0-0 Rev. K DALI UK +44 (0)845 644 3537 DALI USA +1 303 464 7000 DALI Denmark +45 9672 1155 www.dali-speakers.com
