BEDIENUNGSANLEITUNG Phantom E60 S Dali

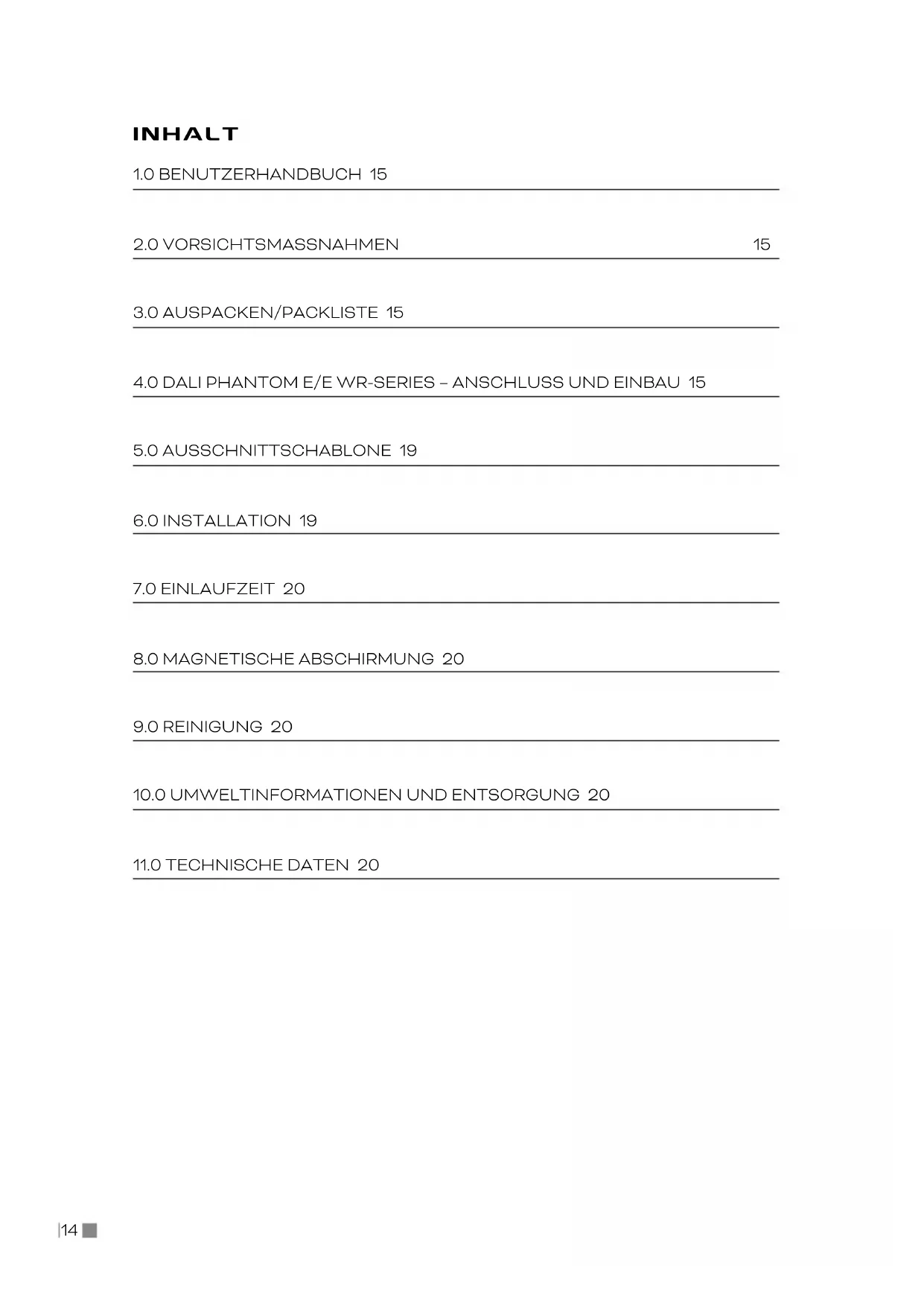

1.0 BENUTZERHANDBUCH 15
2.0 VORSICHTSMASSNAHMEN
3.0 AUSPACKEN/PACKLISTE 15
4.0 DALI PHANTOM E/E WR-SERIES - ANSCHLUSS UNDEINBAU 15
5.0 AUSSCHNITTSCHABLONE 19
6.0 INSTALLATION 19
7.0 EINLAUFZEIT 20
8.0 MAGNETISCHE ABSCHIRMUNG 20
9.0 REINIGUNG 20
10.0 UMWELTINFORMATIONEN UND ENTSORGUNG 20
11.0 TECHNISCHE DATEN 20

1.0 BENUTZERHANDBUCH

Herzlichen Glückwunsch zu ihren neuen Laufsprechern.itte lessen Sie diese Anleitung sorgfältig durch, bevor Sie ihre neuen Laufsprecher auspacken und montieren, damit Sie viel Freude an Ihrkauf haben. Weitere Informationen finden Sie auf unserer Homepage www.dali-speakers.com. Sie konnen sich auch an ihren autorisierten DALI- Handler wenden.

2.0 VORSICHTSMASSNAHMEN

• Beachten Sieitte alle Sicherheitsregeln.
  Die Laufsprecher der Serie DALI PHANTOM E sind für die Verwendung in Innenräumen gedacht.
  Die Lautsprecher der Serie DALI PHANTOM E durren nur im Innbereich und nie bei extrem warmen oder kalten Temperatures verwendet werden.
  Die PHANTOM E WR-Modelle (WR = „Weather Resistant") sind für hohe Luftfeuchtigkeit und überdachte Außenbereiche geeignet (Schutzart IP 65).
  Die Modelle der DALI PHANTOM E-Serie)durfen keinem direkten Sonnenlicht ausgesetzt werden. Für den Einsatz bei direkter Sonneneinstrahlung empfehlen wir die Modelle der Serie E WR.
• Schalten Sie den Verstärker aus, wenn Sie die Laufsprecher an den Verstärkenden anschließen.
  Die Produkte der DALI PHANTOM E Serie sollen den einem professionellen Installateur montiert werden.
• Stellen Sie auf jeder Fall sicher, dass sich Dort, wo die Lautsprecher in der Wand oder Decke montiert werden sollen, keine Installationen wie Gasleitungen, Ventilationsschächte usw. befinden.
• Die Wand beziehungsweise Decke muss das Gewicht der Lautsprecher/TRagen können - beachten Sie hierzu die technischen Daten.
• Sollten Sie die Laufsprecher in eine Decke oder Wand mit einer Dampfsperre einbauen, ist dringend darauf auf zu achten, dass diese Sperre keinesfalls beschädigt wird.
• Für eine extreme Schalldruckleistung empfehlen wir, das Signal im Veränder oder Prozessor, der den Laatsprecher anteibt, niedrig abzuseken.
• Die langere Verwendung von Laatsprechemn bei hoher Lautstärke kann zu Hörschäden führen. Erhöhen Sie die Lautstärke nicht über ein angenehmes Maß hinaus.

3.0 AUSPACKEN/PACKLIST

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Kontrollieren Sie, dass der Karton alle Teile enthalt - siehe Tabelle 1. Bewahren Sie die Verpackung für den Fall auf, dass die Laatsprecher später einmal transportiert werden müssen.

4.0 DALI PHANTOM E/E WR-SERIES - ANSCHLUSS UND EINBAU

Die Modelle der DALI PHANTOM E-Serie bieten den einzigartigen, hochwertigen Klang von DALI-Lautsprechern und halten sich einfach und diskret in Ihr hem montieren.

Die DALI PHANTOM E-Serie ist sowohl für Stereosysteme als auch mehrkanalige Heimkinos geeignet, bei denen esalanders auf eine gute Klangqualitätankommen. Die Produkte der DALI PHANTOM E-Serie lassen sich auch sehr gut in früheren Räumen verwenden, in denen man Klang von bester Qualität wünscht, wie zum Beispiel in Gängen oder Verkaufsbereichen. DALI empfeht, in Kombination mit der DALI PHANTOM E-serve einen Subwoofer einzusetzen, weil so auch die tiefsten Frenzen wiedergegeben werden können und die Klangqualität insgesamt verbessert wird.

Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher symmetrisch um die am meisten genutzte Hörposition herum platzieren, weil so ein optimaler Klangeindruck entsteht (siehe hierzu die Abbildungen 1A, 1B und 1C). Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es ebenfalls wichtig, die Lautsprecher nicht zuweit entwickert von der Hörposition anzubRINGen. Wir empfehlen, dass der Winkel von der Mittelachse (Linie von Hörposition zur Mitte zwischen den Lautsprechern - siehe Abbildung 2) zu den Lautsprechern nicht mehr als 45 Grad betragen sollte.

Bei der Aufstellung eines aus mehreren Laatsprechem bestehenden Systems ist es wichtig, dass die Laatsprecher so aufgestellt werden, dass der Hauptbereich des Raumes beschäftt wird (siehe Kapitel 4.4). Um eine gleichmäßige Klangabdeckung zu erreichen, sollen den die Laatsprecher gleichmäßig im Raum verteil installiert werden (siehe Abbildung 3).

Wenn sich zwischen den Laatsprechern und der Hörposition Gegenstände befinden, kann dies die Klangqualität verschlechtern. Die Laatsprecher der DALI PHANTOM E-Serie wurden so konstruiert, dass ein möglichst breiter Abstrahlwinkel erzielt wird. Laatsprecher mit einer breiten Abstrahlung weisen weniger Verzerrungen im Hauptbereich auf und halten sich better im Raum integrieren. Eine breite Abstrahlung stellt auch safer, dass der Klang gleichmäßig in einem großen Bereich des jeweiligen Raumes zu horen ist.

Jeder Raum besitzt seine eigene Akustik, welche die Art und Weise, wie wir den Klang eines Laufsprechers erleben, beeinflusst. Der Klang, den Sie horen, besteht sowohl aus dem Schall, welchen die Laufsprecher direkt abstrahlen, als auch aus dem von Wänden und Decke reflektierten Schall. Letzteres wird in wesentlichem Umfang Ihr Klangerlebnis beeinflussen. Grundsätzlich sollte die Montage der Laufsprecher in unmittelbarer Höhe von größeren harten und stark reflektierenden Bereiche vermieden werden. Solche Flächen bewirken typischerweise starke Reflexionen, was die Prázision sowie die Räumlichkeit der Klangwiedergabe negativ beeinflusst. Weiche Gegenstände wie Teppiche, Vorhänge o. ä. schaffen eventuell Abhilfe, wenn der Klang zu hohenreich ist.

Die Intensität sowie Qualität der tiefen Bässe hängen von Großne und Form des Raumes sowie der Platzierung der Laatsprecher ab. Eine Platzierung der Laatsprecher nahe einer Seite- oder Rückwand hebt die Bässe hervor. In einer Raumecke werden sie noch weiter verstärkt, Dort erhöhen sich auch die Schallreflexionen.

4.1 Montagehalterungen

Zur DALI PHANTOM E-Serie gehören Halterungen für die Wand- beziehungsweise Deckonmontage. Diese Halterungen verbinden die Lautspricher fest mit der Rückseiten der Fläche, auf denen sie angebracht werden. Die Halterungen stehen in einem rechten Winkel hereaus, wenn die Schrauben angezogen werden (siehe Abbildung 4). Die Schrauben sollenn soweit angezogen werden, dass der Lautspricher sicher verankert ist. Ach

ten Sie jedoch darauf, die Schrauben nicht zu fest anzuziehen. Verwenden Sie zum Anziehen der Schrauben einen passenden Schraubendreher / ein passendes Schraubbit. Das Schraubbit sollte mit einem Bithalter oder einem Akkuschrauber mit Drehmomentvorwahr angezogen werden. Wenn Sie einen Akkuschrauber verwenden, wahlen Sieitte den gingsten Widerstand. Die Schrauben sitzen optimal, wenn die Dichtung auf der Rückseite des Lautsprechers komprimiert wird und die Frontblende plan zur Einbauoberfläche ist.

Wenn Sie den Lautsprecher wieder ausbauen wollen,lös Sie die Schrauben um circa 5 bis 20 Umdrehungen entgegen dem Uhrzeigersinn. Dadurch werden die Halterungen gelöst. BITTE BEACHTEN: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdrehungen hereaus, weil sonst die Halterungen von den Schrauben fallen.

Wenn Sie den Laufsprecher in einer sehr dicken Wand montieren, kann es erforderlich sein, die Schauben aus den Halterungen ganz Herauszudrehen und die Halterungen dann umzudrehen. Wenn die Halterungen auf diese Weise umgedreht montiert werden, können die Laufsprecher in Platten von bis zu 70mm / 2,76 Zoll Dicke eingebaut werden (siehe Abbildung 5).

4.2 Abdeckung

Die Laufsprecher-Abdeckung wird durch Magnete, die in den Gehäusen der Laufsprecher der DALI PHANTOM E-Serie integriert sind, in Position gehalten.

HINWEIS: Als optionales Zubehör gibt es für die Lautsprecher quadratische Abdeckungen.

HINWEIS: Auf der Innenseite der Abdeckung befindet sich ein Stück Vlies. Dieses Vlies schützt die Chassis vor Staub und Schmutz. Deshalb muss es auf der Abdeckung verbleiben.

4.3 Schalter einstellen

Wenn Sie die Abdeckung vom Lautsprecher abgenommen haben, sind Tieftöner, Hochtöner sowie einen oder zwei Schalter zu sehen (siehe Abbildung 6). Mit den Schaltern kann der Klang des Lautsprechers verändert werden. Die Schalter können voneinander unabhängig eingestellt werden.

Die PHANTOM E/E WR-Lautsprecher verfügen über Schalter zur Pegelanpassung im Mittel- und Hochtonbereich, die die Optionen „Normal" (0 dB) und „Mid+/High+” (+3 dB) bieten. Die Pegelanpassung im Mittel- und Hochtonbereich - separat oder zusammen angewendet - kann nicht nur dazu beitragen, die Wiedergabequalität an die Vorlieben des Zuhörers anzupassen. Sie ermöglich auch eine bessere Anpassung an Hörpositionen abseits derzentralen Hörachse.

Wenn die Zuhörer relativ nahe an der Achse des Laufsprechers sitzen (nicht mehr als 25% von der Achse entfernt), empfehlen wir, die Schalter auf „Normal“ einzustellen. Wenn die Zuhörer hingegen mehr als 25% von der Achse entfernt sein werden oder der Laufsprecher zur Beschaltung eines größeren Raumes verwendet wird, empfehlen wir, den Schalter auf „Mid+ / High+“ einzustellen.

Der PHANTOM E-60 S ist mit einem Tieftöner, zwei Hochtörn und zwei Schaltern ausgestattet (siehe Abbildung 6B). Mit den Schaltern können Sie den Klang an den Hör

raum und ihre persönlichen Vorlieben anpassen. Die Schalter können voneinander unabhängig eingestellt werden.

Mit dem einen Schalter konnen Sie den Pegel für den Hochtöner des linken Kanals um 3 dB erhöhen, indem Sieihn von „Normal" auf „High+“ umstellen. Mit dem zweiten Schalter konnen Sie den Pegel für den Hochtöner des rechten Kanals in derselben Weise einstellen.

Wenn die Zuhörer relativ nahe an der Achse des Laufsprechers sitzen (nicht mehr als 25% von der Achse entfernt), empfehlen wir, die Schalter auf „Normal“ einzustellen. Wenn die Zuhörer hingegen mehr als 25% von der Achse entfernt sein werden oder den Laufsprecher zur Beschaltung eines größeren Raumes verwendet wird, empfehlen wir, den Schalter auf „High+“ einzustellen.

4.4. Drehung der Laatsprecher - Verwendung des Kompass

Wenn die Frontabdeckung entfernt wurde, sehen Sie die Skaleneinteilung eines Kompassrings um den Rand des Laufsprechers. Diese Skaleneinteilung kann benutzt werden, um den Laufsprecher an Fixpunkten (Beispielsweise: Orientierung an einer Linie an der Decke) auszurichten. Der Hochtöner ist etwas außerhalb des Zentrums und sollte so platziert sein, dass er dem HaupthörplatzNJaher ist (siehe Bild 7).

Am Rand des PHANTOM E-60 S befindet sich ein Kompassring mit Skaleneinteilung (siehe Abbildung 7B). Sie kann verwendet werden, um den Lautsprecher an Fixpunkten (Beispielsweise: Orientierung an einer Linie an der Decke) auszurichten. Die Hochtöner sollen so ausgerichtet werden, dass sie derzentralen Hörposition am{nachsten sind.

4.5 Auswahr und Anschluss der Kabel

Die Auswahr der Kabel hat einen groben Einfluss auf die Klangqualität der Lautsprecher. Denken Sie daran, dass es schwierig ist, die Kabel nach dem Einbau auszuwechseln. Wahlen Sie deshalb gleich von Anfang an Qualitätskabel.itte wenden Sie sich an ihren autorisierten DALI-Handler, um sich bei der Wahl der Kabel beraten zu halten.

Achten Sie auf einen phasenrichtigen Anschluss der Kabel an Lautsprecher und Verstärker. Die rote (+) Lautsprecherklemme muss mit dem roten (+) Verstärkeranschluss verbunden werden. Die schwarze (-) Lautsprecherklemme muss mit dem schwarzen (-) Verstärkeranschluss verbunden werden. Wenn die Lautsprecher nicht phasenrichtig angeschlossen sind, wird der Klang wahrseinlich diffus und bassschwach wirken.

Beim E-60 S müssen außerdem die Stereokabel (links und rechts) an die richtigen Klemmen angeschlossen werden. Verbinden Sie das Kabel für den linken Kanal mit den Anschlüssen auf der Seite, die mit „L“ gekennzeichnet ist, und verbinden Sie das Kabel des rechten Kanals mit den Anschlüssen auf der Seite, die mit „R“ gekennzeichnet ist.

Um die Kabelenden in die Federklemmen einzusetzen, ist die Isolierung soweit zu entfernen, dass circa 12 mm blankes Kabel freigelegt sind. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Öffnung ein. Wenn das Kabel eingesetzt ist, setzen Sie die Anschlussklemme los. Achten Sie daraufuf, dass anschließend keine einzelnen Kabeladern Herausstehen. Das Kabel ist jetzt angeschlossen. Siehe auch Abbildung 8 - hier wird der korrekte Anschluss dargestellt.

5.0 AUSSCHNITTSCHABLONE

Verwenden Sie die beiliegende Ausschnittschablone (siehe Abbildung 9), um die Einbau-position des Laufsprechers zu bestimmen und den Ausschnitt für den Einbau zu markieren. Heften Sie die Schablone mit Klebeband an die gewünschte Stelle, so dass Sie den Ausschnitt markieren können. Die Mindesteinbautiefe für die DALI PHANTOM E/E WR-Modelle können Sie den Technischen Daten entnahmen.

6.0 INSTALLATION

Bitte lessen und beachten Sie die Sicherheitshinweise in Kapitel 2.0 dieser Anleitung! Die Laufsprecher der DALI PHANTOM E Serie sollten von einem ausgebildeten Installatuer eingebaut werden, der gewährleisten kann, dass alle Sicherheitsanforderungen erfüllt werden und der Laufsprecher nach der Montage nicht herausfällt.

Für einen ordnungsgemäßen Einbau werden die folgenden Werkzeuge und Gegenständebenötigt:

Maßband
- Bleistift und Säge oder Messer
Passendes Schraubbit oder Schraubendreher
Klebeband
Ausschnittschablone

Wenn der richtige Platz für den Einbau gefunden wurde, ist die Ausschnittschablone mit Klebeband auf der Oberfläche anzuheften. Markieren Sie mit dem Bleistift den Ausschnitt.

Entfernen Sie die Schablone, und bohren Sie LÖcher für den Einstich der Säge beziehungsweise des Messers. Schneiden beziehungsweise sagen Sie sorgfältig entlang des Bleistiftstriches.

Wenn Sie den Ausschnitt für den Laufsprecher vorgenommen haben,müssen Sie sicherstellen,dass das Lautsprecherkabel in der Wand beziehungsweise Decke nicht lose hangt.Das Kabel muss auf sichere Weise an der Innenseite der Decke beziehungsweise Wand befestigt werden,um eine Zugspannung zu verhindern,when das Kabel mit den Lautsprecheranschlüssen verbunden ist.Wenn das Kabel nicht befestigt wird,kann essich allmählich losen,wodurch sich die elektrische Verbindung zwischen Kabel und Anschlüssen verschlechtern kann.Abbildung 8 zeigt die korrekte Befestigung des Kabels.

Wenn das Lautsprecherkabel befestigt und der Ausschnitt fur den Lautsprecher vorbereitet ist, konnen Sie das Lautsprecherkabel anschlieben. Verbinden Sie das Kabel mit den Anschlüssen. Achten Sie darauf darauf auf, den roten (+) Anschluss des Verstärkers mit der roten (+) Klemme des Lautsprechers und den schwarzen (-) Anschluss des Verstärkers mit der schwarzen (-) Klemme des Lautsprechers zu verbinden.itte lessen Sie hierzu Abschnitt 4.5 dieser Anleitung.

Wenn die Kabel angeschlossen sind, schalten Sie das System ein und machen vor dem endgültigen Einbau eine Hörprobe, um sicherzustellen, dass alle Verbindungen korrekt sind. Setzen Sie den Laatsprecher in den Wand- beziehungsweise Deckenausschnitt undrichten Sie ihn wie in Kapitel 4.4 beschrieben aus.

HINWEIS: Achten Sie beim Einbau darauf, die Chassis nicht zu berühren. Wenn der Lautsprecher ausgerichtet ist,ziehen Sie die vier Schrauben der Halterungen mit einem

passenden Schraubendreher oder Schraubbit an, so dass der Lautsprecher sicher an seinem Platz gehalten wird. Achten Sie daraufuf, die Schrauben nicht zu fest anzuziehen und die Gewinde nicht zu beschädigen.

7.0 EINLAUFZEIT

Sie sollen den damit rechnen, dass sich die Klangqualität der neuen Laufsprecher im Laufe der ersten Zeit allmählich verbessert. In dieser Einlaufzeit ihrer Laufsprecher ist nichts Besonderes zu tun. Rechnen Sie jedoch mit bis zu 100 Betriebsstunden (abhängig von der Lautstärke), bis das volle Leistungsniveau erreicht ist.

8.0 MAGNETISCHE ABSCHIRMUNG

Die Lautsprecherchassis erzeugen ein Magnetfeld, das die Bildrohren von Fernsehgeberiten oder Monitoren, Festplatten, Ton- und Videobänder sowie Magnetkarten stären kann. Daher sollen den sich solche Gegenstände nicht in der Nähe der Lautsprecher befinden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabildschirme werden von Magnetfeldern nicht beeinflusst.

9.0 REINIGUNG

Die Oberfläche der Laatsprecher kann mit gewöhnlichen Haushaltsreinigungsmittel gereinigt werden. Es dürfen jeder noch keine Reinigungsmittel verwendet werden, die scheuern; Säuren, Alkali oder antibakterielle Wirkstoffe enthalten. Verwenden Sie keine Sprays. Es sollen den grundsätzlich keine Reinigungsmittel an die Laatsprecherchassis gelangen. Reinigen Sie die Chassis nur mit größter Vorsicht. Dies gilt insbesondere für den Hochtönner. Die Laatsprecherabdeckung kann mit einem Staubsauger oder einer normalen Kleiderbürste gereinigt werden.

10.0 UMWELTINFORMATIONEN UND ENTSORGUNG

Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie der EU-Richtlinie 2002/96/EG zur Entsorgung von Elektro- und Elektronik-Altgeräten. Das Abfall-Kennzeichen zeigt an, dass die Laufsprecher den genannten Direktiven entsprechen (siehe Abbildung 10). Die Laufsprecher themselves ordnungsgemäß entsorgt und recycliert werden.itte wenden Sie sich fur weitere Informationen an Ihr örtliches Entsorgungsunternehmen.

11.0 TECHNISCHE DATEN

In Tabelle 2/3 (Seite 4/5) finden Sie eine Aufstellung der wichtigsten technischen Daten ihrer Laatsprecher.itte denken Sie jedoch daran, dass die Klangqualitat eines Laatsprechers nicht allein aufgrund technischer Daten beurteilt werden kann. Um verschiedene Laatsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhoren.
