MANUAL DE USUARIO DSH 60022 HILTI

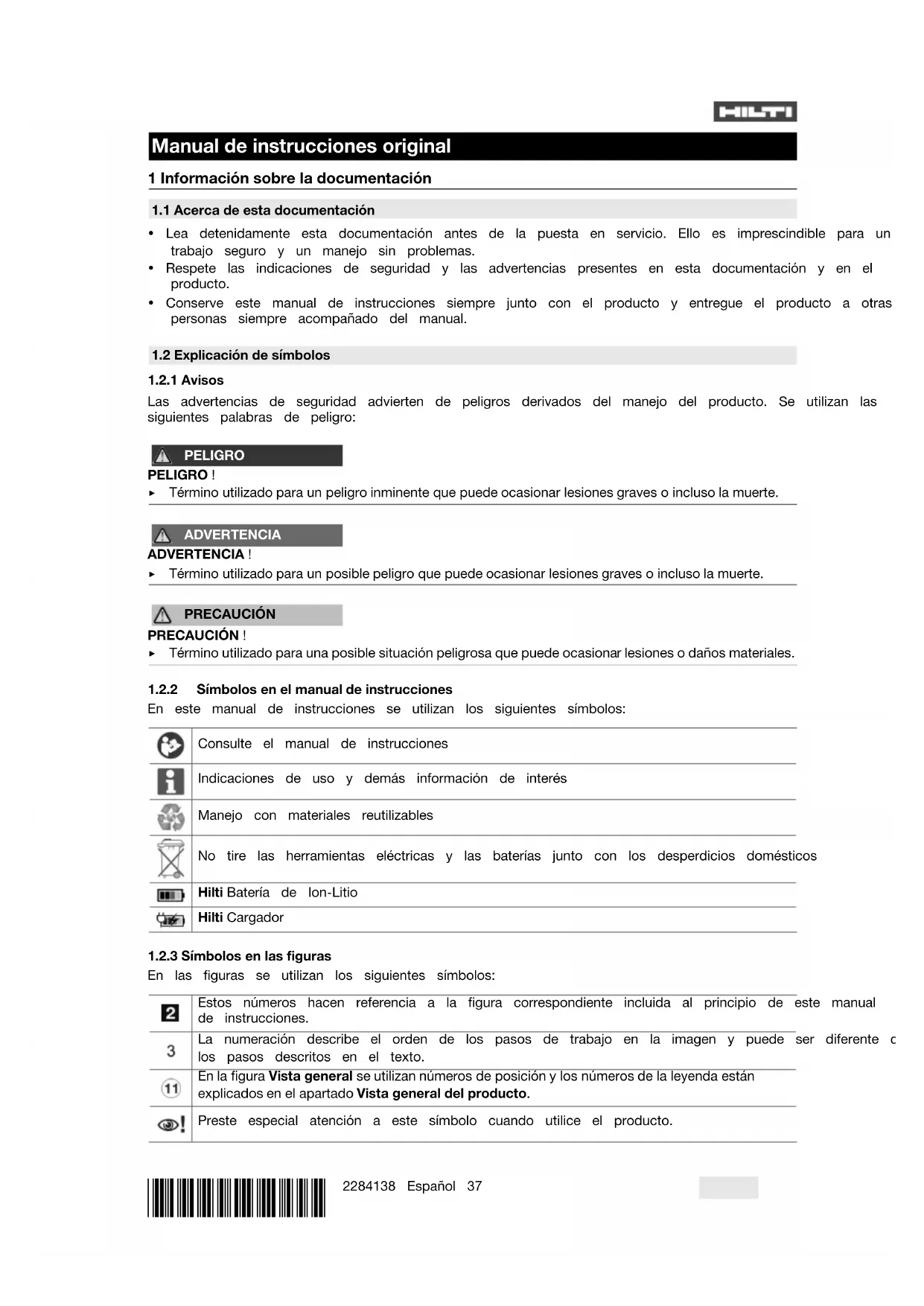

1.1 Acerca de esta documentación

• Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.

• Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

• Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras personas siempre acompañado del manual.

1.2 Explicación de símbolos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro: PELIGRO PELIGRO ! ▶ Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte. ADVERTENCIA ADVERTENCIA ! ▶ Término utilizado para un posible peligro que puede ocasionar lesiones graves o incluso la muerte. PRECAUCIÓN PRECAUCIÓN ! ▶ Término utilizado para una posible situación peligrosa que puede ocasionar lesiones o daños materiales.

1.2.2 Símbolos en el manual de instrucciones

En este manual de instrucciones se utilizan los siguientes símbolos: Consulte el manual de instrucciones Indicaciones de uso y demás información de interés Manejo con materiales reutilizables No tire las herramientas eléctricas y las baterías junto con los desperdicios domésticos Hilti Batería de Ion-Litio Hilti Cargador

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos: Estos números hacen referencia a la figura correspondiente incluida al principio de este manual de instrucciones. La numeración describe el orden de los pasos de trabajo en la imagen y puede ser diferente de los pasos descritos en el texto. En la figura Vista general se utilizan números de posición y los números de la leyenda están explicados en el apartado Vista general del producto. Preste especial atención a este símbolo cuando utilice el producto.38 Español 2284138 *2284138*

1.3 Símbolos de productos

1.3.1 Símbolos en el producto

En el producto se utilizan los siguientes símbolos: Corriente continua Velocidad Revoluciones por minuto Diámetro Flecha de dirección de giro en la caperuza protectora La herramienta admite la tecnología NFC, compatible con plataformas iOS y Android. Serie utilizada de baterías de Ion-Litio Hilti. Tenga en cuenta las indicaciones del capítulo Uso conforme a las prescripciones. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión. No deje que la batería se caiga. No utilice baterías que hayan recibido algún golpe ni que estén dañadas de alguna otra forma. Si está en el producto, significa que el organismo de certificación lo ha certificado para el mer- cado estadounidense y canadiense según las normas vigentes.

1.3.2 Señales de peligro

En el producto se utilizan los siguientes símbolos: Peligro general Peligro por chispas Peligro por rebote Peligro de inhalación de vapores tóxicos y gases de escape Velocidad de giro máxima del husillo

1.3.3 Señales prescriptivas

En el producto se utilizan las siguientes señales prescriptivas: Utilice protección para los oídos, gafas protectoras, mascarilla y casco de protección Utilizar guantes de protección Utilizar zapatos de protección

1.3.4 Símbolo de prohibición

En el producto se utilizan los siguientes símbolos de prohibición: No utilice discos tronzadores dentados No utilice discos tronzadores dañados*2284138* 2284138 Español 39

1.4 Información del producto

Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizarlos y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados. La denominación del modelo y el número de serie están indicados en la placa de identificación. ▶ Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto DSH 600-22 Amoladora tronzadora de diamante DSH 600-22 Generación 01 N.º de serie Datos del producto DSH 700-22 Amoladora tronzadora de diamante DSH 700-22 Generación 01 N.º de serie 2 Seguridad

2.1 Indicaciones generales de seguridad para herramientas eléctricas

ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos correspondientes a esta herramienta eléctrica. La negligencia en el cumplimiento de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. El término «herramienta eléctrica» empleado en las indicaciones de seguridad se refiere a herramientas eléctricas portátiles, ya sea con cable de red o sin cable, en caso de ser accionadas por batería. Seguridad en el puesto de trabajo ▶ Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ▶ Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta. Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica. ▶ Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. ▶ No utilice el cable de conexión para transportar o colgar la herramienta eléctrica ni tire de él para extraer el enchufe de la toma de corriente. Mantenga el cable de conexión alejado de fuentes de calor, aceite, aristas afiladas o piezas móviles. Los cables de conexión dañados o enredados pueden provocar descargas eléctricas. ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica.40 Español 2284138 *2284138* ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica. Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones. ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos. ▶ Evite una puesta en servicio fortuita de la herramienta. Asegúrese de que la herramienta eléctrica está apagada antes de alzarla, transportarla, conectarla a la toma de corriente o insertar la batería. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. ▶ Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. ▶ Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. ▶ Siempre que sea posible montar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración de polvo reduce los riesgos derivados del polvo. ▶ No se crea a salvo de cualquier riesgo ni pase por alto ninguna de las normas de seguridad relativas a las herramientas eléctricas, aun cuando esté familiarizado con la herramienta eléctrica y tenga larga experiencia en su uso. Una actuación negligente puede provocar lesiones graves en cuestión de segundos. Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro dentro del margen de potencia indicado. ▶ No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. ▶ Extraiga el enchufe de la toma de corriente o retire la batería extraíble antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica. ▶ Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o que no haya leído este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ▶ Cuide su herramienta eléctrica y los accesorios adecuadamente. Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶ Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. ▶ Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la herramienta eléctrica con seguridad en situaciones imprevistas.*2284138* 2284138 Español 41 Uso y manejo de la herramienta de batería ▶ Cargue las baterías únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar baterías de un tipo diferente al previsto para el cargador. ▶ Utilice únicamente las baterías previstas para la herramienta eléctrica. El uso de otro tipo de baterías puede provocar daños e incluso incendios. ▶ Si no utiliza la batería, guárdela separada de clips, monedas, llaves, clavos, tornillos y demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos de la batería puede causar quemaduras o incendios. ▶ La utilización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con este líquido. En caso de contacto accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido de la batería puede irritar la piel o producir quemaduras. ▶ No utilice baterías dañadas o modificadas. Una batería dañada o modificada puede tener un comportamiento imprevisible y provocar incendios, explosiones o riesgo de lesiones. ▶ No exponga la batería al fuego o a temperaturas muy elevadas. El fuego o las temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión. ▶ Siga todas las instrucciones relativas a la carga y no cargue nunca la batería o la herramienta de batería excediendo el rango de temperatura indicado en el manual de instrucciones. Una carga incorrecta o fuera del rango de temperatura permitido puede destruir la batería y aumentar el riesgo de incendio. Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herramienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta. ▶ No realice nunca el mantenimiento de baterías dañadas. Cualquier mantenimiento de las baterías debe llevarlo a cabo el fabricante o un centro del Servicio de Atención al Cliente autorizado.

2.2 Indicaciones de seguridad para tronzadoras de muela

▶ La caperuza protectora de la herramienta eléctrica debe colocarse de forma segura y ajustarse de tal manera que se asegure la máxima seguridad, es decir, que el usuario quede expuesto en el menor grado posible al cuerpo de lijado. Tanto el usuario como las personas que se encuentren a su alrededor deben mantenerse alejadas de los discos lijadores en movimiento. El usuario debe utilizar la protección para protegerse de los fragmentos que puedan desprenderse y del contacto accidental con el cuerpo de lijado. ▶ Utilice únicamente discos tronzadores sujetos y reforzados o de diamante para su herramienta eléctrica. El simple hecho de que el accesorio encaje en su herramienta eléctrica no garantiza un uso seguro. ▶ La velocidad admisible del útil de inserción debe alcanzar, como mínimo, el valor máximo indicado en la herramienta eléctrica. Los accesorios que giren a una velocidad superior a la autorizada pueden romperse o salir despedidos. ▶ Los cuerpos de lijado solamente pueden utilizarse para las aplicaciones de uso recomendadas: por ejemplo, no lije nunca con la superficie lateral de un disco tronzador. Los discos tronzadores están diseñados para arrancar material con el borde. La acción de la fuerza lateral puede romper los cuerpos de lijado. ▶ Utilice siempre bridas de apriete no dañadas y con el tamaño y la forma adecuados para los discos lijadores elegidos. Las bridas apropiadas sirven de soporte para los discos lijadores y reducen el riesgo de rotura de estos. ▶ No utilice discos lijadores desgastados de herramientas eléctricas de mayores dimensiones. Los discos lijadores para herramientas eléctricas más grandes no son apropiados para las elevadas velocidades alcanzadas por las herramientas eléctricas de menor tamaño, puesto que podrían romperse. ▶ El diámetro exterior y el espesor del útil de inserción deben corresponderse con las indicaciones de su herramienta eléctrica. Los útiles de inserción de dimensiones incorrectas no pueden controlarse ni protegerse de forma adecuada. ▶ Los discos lijadores y las bridas deben encajar a la perfección en el husillo de lijado de su herramienta eléctrica. Las herramientas que no se adapten perfectamente al husillo de lijado pueden provocar giros irregulares, fuertes vibraciones e incluso la pérdida del control. ▶ No utilice discos lijadores dañados. Antes de utilizar la herramienta eléctrica, compruebe si hay indicios de desprendimiento o de agrietamiento en los discos lijadores. En caso de caída, compruebe si la herramienta eléctrica o el disco lijador han resultado dañados y utilice en tal caso un disco lijador no dañado. Después de verificar y utilizar el disco lijador, tanto el usuario42 Español 2284138 *2284138* como las personas que se encuentren a su alrededor deben mantenerse alejadas del disco lijador en movimiento y dejar que la herramienta funcione a máxima velocidad durante un minuto. Generalmente, los discos lijadores dañados se rompen en el período de prueba. ▶ Utilice el equipo de seguridad personal. Utilice protección completa para la cara, protección para los ojos o gafas de protección, en función de la aplicación. Cuando la aplicación lo requiera, utilice mascarilla antipolvo, protección para los oídos, guantes de protección o un delantal especial que le sirva de pantalla frente a pequeñas partículas que puedan desprenderse en los trabajos de lijado. Utilice protección para los ojos para evitar que penetren materiales extraños que puedan desprenderse en las diferentes aplicaciones. Tanto la mascarilla antipolvo como la mascarilla ligera filtran el polvo que se produce en determinadas aplicaciones. La exposición prolongada a fuertes ruidos puede ocasionar una pérdida de audición. ▶ Controle que terceras personas mantengan una distancia de seguridad respecto a su zona de trabajo. Todas las personas que se encuentren en la zona de trabajo deben llevar el equipo de seguridad personal. Los fragmentos que pueden desprenderse de la pieza de trabajo o los útiles de inserción rotos pueden salir despedidos y provocar lesiones incluso fuera de la zona de trabajo. ▶ Sujete la herramienta únicamente por las empuñaduras aisladas cuando realice trabajos en que el útil de inserción pueda entrar en contacto con cables eléctricos ocultos. El contacto con los cables conductores puede traspasar la conductividad a las partes metálicas y producir descargas eléctricas. ▶ No deposite nunca la herramienta eléctrica hasta que el útil de inserción no se haya detenido por completo. El útil de inserción en movimiento puede entrar en contacto con la superficie de trabajo haciéndole perder el control sobre la herramienta eléctrica. ▶ No transporte la herramienta eléctrica en funcionamiento. Su ropa puede entrar en contacto con la herramienta en movimiento de forma accidental, engancharse con ella e incluso llegar a ocasionarle lesiones. ▶ Limpie las rejillas de ventilación de su herramienta eléctrica con regularidad. El ventilador del motor conduce el polvo aspirado al interior de la carcasa, de modo que una concentración elevada de polvo de metal puede dar lugar a averías eléctricas. ▶ No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas podrían inflamar dichos materiales. Descripción del rebote e indicaciones de seguridad correspondientes El rebote es la reacción inesperada causada por el atascamiento o bloqueo de un disco lijador en funcionamiento. El atascamiento o bloqueo produce una parada brusca de la herramienta en funcionamiento. Por ello, una herramienta eléctrica sin control se acelera en la dirección de giro opuesta respecto a la posición de bloqueo. Si, por ejemplo, un disco lijador se atasca o bloquea en una pieza de trabajo, el borde del disco lijador que penetra en la pieza de trabajo puede engancharse y, como consecuencia, romperse o dar lugar a un rebote. El disco lijador avanza hacia el usuario o se aleja de él, según la dirección de giro del disco respecto a la posición de bloqueo. En este caso, los discos lijadores también pueden romperse. El rebote se debe a un uso incorrecto de la herramienta eléctrica. Puede evitarse cumpliendo las medidas de seguridad pertinentes que se describen a continuación. ▶ Sujete bien la herramienta eléctrica y mantenga su cuerpo y brazos en una posición que le permita hacer frente a las fuerzas de rebote. Utilice siempre la empuñadura adicional, en caso de existir, para tener el máximo control sobre las fuerzas de rebote o los momentos de retroceso a plena marcha. Tomar las medidas de precaución adecuadas contribuye a tener un control absoluto sobre las fuerzas de rebote y retroceso. ▶ No coloque nunca la mano cerca de los útiles de inserción en movimiento. El útil de inserción puede efectuar movimientos bruscos a causa del rebote y alcanzarle la mano. ▶ Evite traspasar la zona trasera y delantera del disco tronzador. El rebote empuja la herramienta eléctrica en dirección opuesta al movimiento del disco lijador respecto a la posición de bloqueo. ▶ Tenga especial cuidado cerca de las esquinas y cantos afilados y evite que los útiles de inserción reboten o se enganchen con la pieza de trabajo. El útil de inserción en movimiento tiende a engancharse con las esquinas o cantos afilados en caso de rebote. Ello puede comportar la pérdida de control o el rebote de la herramienta. ▶ No utilice ninguna hoja de sierra de cadena o dentada ni tampoco discos de diamante segmentados con ranuras superiores a 10 mm. Estos útiles de inserción a menudo ocasionan el rebote o la pérdida de control de la herramienta eléctrica. ▶ Evite el bloqueo del disco tronzador y una presión de apriete demasiado alta. No realice cortes excesivamente profundos. La sobrecarga de los discos tronzadores aumenta el desgaste y la tendencia al atascamiento o bloqueo y, con ello, la posibilidad de rebote o rotura del disco lijador. ▶ Si el disco tronzador se atasca o el trabajo se interrumpe, desconecte la herramienta y espere a que el disco deje de girar. Nunca extraiga el disco tronzador de la herramienta antes de que se*2284138* 2284138 Español 43 haya detenido por completo; en caso contrario, podría producirse un rebote. Detecte la causa del atascamiento y subsane el problema. ▶ No vuelva a conectar la herramienta eléctrica hasta que esta no se encuentre en la pieza de trabajo. Deje que el disco tronzador alcance su máxima velocidad antes de continuar con el corte y proceda con el máximo cuidado. En caso contrario, el disco puede engancharse, soltarse bruscamente de la pieza de trabajo o rebotar. ▶ Sujete las placas o las piezas de trabajo grandes para evitar el efecto rebote inducido por discos tronzadores atascados. Las piezas de trabajo grandes pueden doblarse por su propio peso. La pieza de trabajo debe hallarse sostenida por ambos lados del disco, tanto cerca del corte de separación como en la esquina. ▶ Tenga especial cuidado con los "cortes de tipo bolsa" en las paredes o en otras zonas ocultas. Los discos tronzadores pueden provocar un rebote al cortar conductos de gas o agua, cables eléctricos u otros objetos.

2.3 Indicaciones de seguridad adicionales

Seguridad de las personas ▶ Durante el proceso de taladrado, proteja la zona opuesta al lugar donde se realiza el trabajo, ya que pueden desprenderse cascotes y causar heridas a otras personas. ▶ Utilice el producto y los accesorios solo si están en perfecto estado técnico. ▶ No utilice el producto cuando esté subido en escaleras (siempre que no utilice un equipo de seguridad personal adecuado para la protección en caso de caída). ▶ No efectúe nunca manipulaciones o modificaciones en el producto ni en los accesorios. Utilice exclusivamente piezas de repuesto y accesorios recomendados por Hilti. ▶ Utilice guantes de protección mientras esté usando la herramienta eléctrica y al cambiar de útil de inserción. ▶ Efectúe pausas durante el trabajo, así como ejercicios de relajación y estiramiento de los dedos para mejorar la circulación. Tras muchas horas de trabajo expuesto a las vibraciones, pueden surgir complicaciones en los vasos sanguíneos o en el sistema nervioso en dedos, manos o articulaciones de las manos.

No utilice la amoladora tronzadora para cortar materiales inflamables, como madera, magnesio o materiales nocivos para la salud (p. ej., superficies que contengan asbesto). ▶ Procure que haya una buena ventilación del lugar de trabajo. Una gran cantidad de polvo puede causar problemas de salud en lugares de trabajo mal ventilados. El polvo procedente de materiales como pinturas con plomo, determinadas maderas y metales puede ser nocivo para la salud. El contacto con el polvo o su inhalación puede provocar reacciones alérgicas o asfixia al usuario o a personas que se encuentren en su entorno. Únicamente expertos cualificados están autorizados a manipular materiales que contengan amianto. ▶ Cortar superficies desconocidas puede liberar varias clases de polvo y vapores de composición química desconocida que pueden ser perjudiciales para la salud. Antes de comenzar a trabajar, infórmese sobre la composición de la superficie de trabajo. Tanto usted como cualquier otra persona que se halle en el área de trabajo deben llevar siempre una mascarilla apta para la composición de la superficie de trabajo. ▶ El polvo que se genera al pulir, lijar, cortar y taladrar puede contener productos químicos peligrosos, como, por ejemplo, plomo o pinturas basadas en plomo; ladrillos, hormigón y otros productos de mampostería, piedra natural y otros productos que contengan silicatos; determinadas maderas, como el roble o el haya o las maderas tratadas químicamente, o amianto o materiales que contengan asbesto. La exposición del usuario y las personas circundantes debe regularse según la clase de peligro de los materiales con los que se trabaje. Tome las medidas necesarias para mantener la exposición a un nivel seguro, p. ej., mediante el uso de un sistema de recogida de polvo o una mascarilla adecuada. Las medidas genéricas para reducir la exposición son, entre otras: ▶ trabajar en un espacio bien ventilado; ▶ evitar el contacto prolongado con el polvo; ▶ desviar el polvo de la cara y el cuerpo; ▶ usar prendas protectoras y lavar con agua y jabón las zonas expuestas. ▶ - Riesgo de lesiones en caso de caída de herramientas o accesorios. Antes de iniciar el trabajo, compruebe que la batería y los accesorios montados estén bien fijados. Seguridad eléctrica ▶ Antes de empezar a trabajar, compruebe si la zona de trabajo oculta cables eléctricos, tuberías de gas o cañerías de agua, por ejemplo, con un detector. Las partes metálicas exteriores de la herramienta eléctrica pueden pasar a conducir electricidad si, por ejemplo, se ha dañado por error un cable eléctrico.44 Español 2284138 *2284138* ▶ Limpie la herramienta eléctrica y las baterías de Ion-Litio siempre por separado y nunca con un aparato de limpieza a presión o rociándolas con una manguera de jardín. ▶ Seque siempre una amoladora tronzadora o una batería de Ion-Litio que esté humedecida por separado. Uso y manejo de la herramienta eléctrica ▶ Sujete siempre la herramienta eléctrica con ambas manos y bien agarrada por las empuñaduras definidas. ▶ No toque las piezas rotatorias, especialmente los útiles de inserción rotatorios; hacerlo puede causar lesiones. ▶ No encienda la herramienta eléctrica hasta que esté en su lugar de trabajo y sosténgala firmemente con ambas manos. ▶ Compruebe antes de su uso que el útil de inserción esté colocado y sujeto de forma correcta y, a continuación, deje funcionar el útil en modo de marcha en vacío durante un minuto en una posición segura. Desconecte inmediatamente la herramienta eléctrica si se producen fuertes oscilaciones o se detectan otras deficiencias en el funcionamiento. En caso de producirse esta situación, compruebe todo el sistema para determinar la causa. ▶ No utilice la herramienta eléctrica si arranca de forma brusca. Es posible que el sistema electrónico esté defectuoso. Encargue la reparación de la herramienta eléctrica al Servicio Técnico de Hilti. ▶ Nunca utilice la herramienta eléctrica sin la cubierta protectora. ▶ Coloque siempre la cubierta protectora de manera correcta para protegerse de las chispas y trozos de material proyectados. ▶ Asegúrese de que el suministro de agua no supere la presión máxima de 6 bar. ▶ No coloque la herramienta eléctrica caliente cerca de líquidos o superficies fácilmente inflamables. Las grietas en paredes portantes u otras estructuras pueden influir en la estática, especialmente al seccionar hierro reforzador o elementos portadores. ▶ Antes de comenzar a trabajar, consulte con el ingeniero, arquitecto o persona responsable de la obra. ▶ Evite ladear el útil de inserción; para ello, deslice la herramienta eléctrica con cuidado y haciendo siempre cortes rectos. No está permitido cortar curvas. ▶ Dirija la herramienta eléctrica de manera uniforme y sin aplicar presión lateral sobre el útil de inserción. Coloque siempre la herramienta eléctrica en ángulo recto sobre la pieza. Durante el tronzado, no aplique presión lateral sobre el útil de inserción ni lo doble para no modificar la dirección de corte. El útil de inserción podría resultar dañado y romperse. ▶ No utilice la herramienta eléctrica sin la cubierta de protección contra salpicaduras. DSH 700-22 Seguridad para aplicaciones con carro de guía ▶ No acarree juntos el producto y el carro de guía. ▶ Monte el depósito de agua lleno en el carro de guía solo con la amoladora tronzadora instalada. De esta manera evitará que el carro de guía se caiga. ▶ Antes de transportar el carro de guía o retirar la amoladora tronzadora del carro de guía, retire el depósito de agua lleno. ▶ No deposite el producto ni el carro de guía en superficies inclinadas. Accione el bloqueo de la rueda cuando deje la herramienta eléctrica en el carro de guía. ▶ Si el cable del acelerador del carro de guía se atasca, retire inmediatamente las baterías de la herramienta eléctrica.

2.4 Manipulación y utilización segura de las baterías

▶ Tenga en cuenta las siguientes indicaciones de seguridad para el manejo y el uso seguros de las baterías de Ion-Litio. En caso de no respetarlas, puede llevar a irritación de la piel, lesiones corrosivas graves, quemaduras químicas, fuego o explosiones. ▶ Utilice las baterías solo si están en perfecto estado técnico. ▶ Manipule las baterías con cuidado a fin de evitar daños o escapes de líquido altamente peligroso para su salud. ▶ Las baterías no deben modificarse ni manipularse en ningún caso. ▶ Las baterías no se deben destruir, comprimir, calentar por encima de 80 °C (176 °F) o quemar. ▶ No utilice ni cargue baterías que hayan recibido algún golpe ni que estén dañadas de alguna otra forma. Compruebe con regularidad si las baterías presentan signos de daños. ▶ No utilice nunca baterías recicladas o reparadas. ▶ Nunca utilice la batería o una herramienta eléctrica de batería como herramienta de percusión.*2284138* 2284138 Español 45 ▶ No exponga nunca las baterías a radiación solar directa, temperaturas elevadas, chispas o llamas abiertas. Esto puede provocar explosiones. ▶ No toque los polos de la batería con los dedos, con herramientas, con joyas o con otros objetos conductores de la electricidad. Esto puede dañar la batería y provocar otros daños materiales y lesiones. ▶ Mantenga las baterías alejadas de la lluvia, la humedad y los líquidos. Si entra humedad, pueden producirse cortocircuitos, descargas eléctricas, quemaduras, incendios y explosiones. ▶ Utilice únicamente cargadores y herramientas eléctricas concebidos para este tipo de baterías. Para ello, consulte las indicaciones recogidas en el manual de instrucciones correspondiente. ▶ No utilice ni almacene la batería en entornos con peligro de explosión. ▶ Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la misma. Coloque la batería en un lugar visible, no inflamable, a suficiente distancia de otros materiales inflamables. Deje que la batería se enfríe. Si, después de una hora, la herramienta sigue estando demasiado caliente para tocarla significa que está averiada. Diríjase al Servicio Técnico de Hilti o lea el documento «Indicaciones de seguridad y uso de las baterías de Ion-Litio de Hilti». Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. → página 53 Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso. 3 Descripción

3.1 Vista general de la amoladora tronzadora 1

Bastidor de protección de la batería

Conmutador de control

Conexión para alimentación de agua

Válvula reguladora de caudal de agua

Empuñadura para el ajuste de la caperuza protectora

Arco de agua con toberas de agua integra- das

Brida de apriete con tornillo de fijación

Flecha de sentido de giro

Interruptor de seguridad

Herramienta de montaje

Batería de Ion-Litio

Indicador del estado de carga y de averías de la batería

3.2 Uso conforme a las prescripciones

El producto descrito es una amoladora tronzadora de batería, de guiado manual. Está diseñada para el tronzado en seco y húmedo de materiales para la construcción minerales o metálicos y asfalto con discos tronzadores abrasivos o de diamante en exteriores e interiores. Para reducir la generación de polvo, Hilti recomienda utilizar los accesorios deHilti originales o para procesos de tronzado húmedo para la aspiración de polvo (como p. ej. DSH-DRS). Lea y tenga en cuenta las indicaciones de seguridad y manejo en el manual de instrucciones de los accesorios.

No sujete la amoladora tronzadora con dispositivos de sujeción hechos a medida, como marcos sobre rodillos o raíles.46 Español 2284138 *2284138*

• Para este producto utilice únicamente baterías LiIon de la serie B 22 de Hilti Nuron. Para garantizar que este producto ofrece un rendimiento óptimo, Hilti recomienda utilizar las baterías indicadas en la tabla que encontrará el final de este manual de instrucciones.

• Para estas baterías utilice exclusivamente los cargadores Hilti de las series indicadas en la tabla que encontrará al final de este manual de instrucciones.

3.3 Indicaciones de uso

• Con el fin de reducir la formación de polvo al cortar, trabaje preferentemente con el proceso de corte en mojado o con accesorios de aspiración de polvo, como DSH-DRS, para reducir la formación de polvo al cortar.

• No corte la pieza de trabajo de una sola vez; mueva la amoladora tronzadora varias veces en una y otra dirección hasta alcanzar poco a poco la profundidad de corte deseada.

• Durante el corte en seco, levante el disco tronzador fuera del corte con el producto en funcionamiento durante unos 10 s cada 30 o 60 s, para evitar daños en el disco tronzador de diamante.

• Afile los discos tronzadores de diamante desafilados (no salen diamantes de la ligadura) cortando en materiales muy abrasivos como piedra arenisca o similar.

3.4 Especificación de los discos tronzadores

ADVERTENCIA Riesgo de lesiones. El uso de discos tronzadores que no sea conforme con la norma ANSI puede suponer un mayor riesgo de lesiones para el usuario. ▶ No utilice discos tronzadores que no sean conformes con la norma ANSI sobre discos tronzadores . Con este producto deben usarse discos tronzadores de diamante según ANSI B7.1. También pueden usarse con la herramienta discos tronzadores aglomerados con resina sintética y refuerzo de fibras según ANSI B7.1 (forma recta, no acodada, tipo cut-off wheel) para trabajar materiales de construcción metálicos. Siga siempre las indicaciones de uso y montaje del fabricante del disco tronzador.

3.5 Seguro de transporte de la amoladora tronzadora

La amoladora tronzadora dispone de un seguro de transporte para vías de transporte cortas. El seguro de transporte evita que la amoladora tronzadora arranque accidentalmente cuando las baterías aún no están colocadas.

• Utilice el seguro de transporte solo para actividades de transporte de corta duración, p. ej., en caso de que entregue la amoladora tronzadora en un volquete o cuando el trabajo se interrumpe durante un corto plazo de tiempo.

• Para actividades de transporte de mayor duración o trabajos de instalación, limpieza y mantenimiento, tenga en cuenta las indicaciones de los capítulos Seguridad y Transporte y almacenamiento de herramientas alimentadas por batería.

3.6 Mostrar la batería Ion-Litio

Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería.

3.6.1 Visualización del estado de carga y de los mensajes de error

ADVERTENCIA Riesgo de lesiones por la caída de la batería ▶ Con la batería colocada, asegúrese tras pulsar la tecla de desbloqueo de que la batería vuelva a encajar correctamente en el producto empleado. Para recibir una de las siguientes indicaciones, pulse brevemente la tecla de desbloqueo de la batería. El estado de carga y las posibles averías también se muestran de forma permanente mientras el producto esté conectado. Estado Significado Cuatro (4) LED encendidos permanentemente en verde Estado de carga: 100 % a 71 %*2284138* 2284138 Español 47 Estado Significado Tres (3) LED encendidos permanentemente en verde Estado de carga: 70 % a 51 % Dos (2) LED se iluminan permanentemente en verde Estado de carga: 50 % a 26 % Un (1) LED está encendido permanentemente en verde Estado de carga: 25 % a 10 % Un (1) LED parpadea lentamente en verde Estado de carga: < 10 % Un (1) LED parpadea rápidamente en verde La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED sigue parpadeando rápidamente, diríjase al Servicio Técnico de Hilti. Un (1) LED parpadea rápidamente en amarillo La batería de Ion-Litio o el producto conectado a ella están sobrecargados, demasiado calientes, demasiado fríos o existe otro error. Ponga el producto y la batería en la temperatura de trabajo recomendada y no sobrecargue el producto durante su uso. Si sigue viendo el mensaje, diríjase al Servicio Téc- nico de Hilti. Un (1) LED está encendido en amarillo La batería Ion-Litio y el producto conectado a ella no son compatibles. Diríjase al servicio técnico de Hilti. Un (1) LED parpadea rápidamente en rojo La batería Ion-Litio está bloqueada y no puede seguir utilizándose. Diríjase al servicio técnico de Hilti.

3.6.2 Visualización del estado de la batería

Para consultar el estado de la batería, mantenga la tecla de desbloqueo pulsada durante más de tres segundos. El sistema no detecta un posible funcionamiento incorrecto de la batería debido a un mal uso, como caídas, hendiduras, daños por calor externo, etc. Estado Significado Todos los LED se encienden como luz en movi- miento y, a continuación, se enciende un (1) LED permanentemente en verde. La batería puede seguir utilizándose. Todos los LED se encienden como luz en movi- miento y, a continuación, parpadea un (1) LED rápi- damente en amarillo. No se ha podido completar la consulta sobre el estado de la batería. Repita la operación o diríjase al Servicio Técnico de Hilti. Todos los LED se encienden como luz en movi- miento y, a continuación, parpadea un (1) LED per- manentemente en rojo. Cuando un producto conectado puede seguir uti- lizándose, la capacidad restante de la batería es inferior al 50 %. Cuando un producto conectado ya no puede se- guir utilizándose, la batería ha llegado al final de su vida útil y debe ser sustituida. Diríjase al servicio técnico de Hilti.

Amoladora tronzadora de batería, brida D60 para discos tronzadores de diamante, clavija de bloqueo con husillo, manual de instrucciones Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group48 Español 2284138 *2284138* 4 Datos técnicos

4.1 Características del producto

DSH 600-22 DSH 700-22

Peso según EPTA Procedure 01 sin batería 8,5 kg (18,7 lb) 8,8 kg (19,4 lb) Diámetro máx. del disco 300 mm (11,8 in) 300 mm (11,8 in) Profundidad de corte máx. 120 mm (4,7 in) 120 mm (4,7 in) Par de apriete (tornillo de fijación) 25 Nm (18 ftlb

Velocidad máx. (husillo de accionamiento)

4.2 Discos tronzadores

DSH 600-22 DSH 700-22

Diámetro exterior mí- nimo de la brida Disco tronzador abra- sivo 78 mm (3,1 in) 78 mm (3,1 in) Disco tronzador de diamante 60 mm (2,4 in) 60 mm (2,4 in) Grosor nominal má- ximo del disco Disco tronzador con núcleo de acero 4 mm (0,2 in) 4 mm (0,2 in) Disco tronzador com- puesto 4,5 mm (0,18 in) 4,5 mm (0,18 in) Velocidad máx. (disco tronzador)

Tensión de servicio de la batería 21,6 V Peso batería Véase al final del ma- nual de instrucciones Temperatura ambiente en funcionamiento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de almacenamiento −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura de la batería al comenzar la carga −10 ℃ … 45 ℃ (14 ℉ … 113 ℉)

4.4 Emisión de ruido (según la norma internacional)

DSH 600-22 DSH 700-22

Emisión de ruido según la norma EN ISO 3744

107 dB(A) 107 dB(A)*2284138* 2284138 Español 49 5 Preparación del trabajo ADVERTENCIA Riesgo de lesiones por arranque involuntario. ▶ Antes de insertar la batería, asegúrese de que el producto correspondiente esté desconectado.

Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios. DSH 700-22 Salvo que se indique lo contrario, las siguientes descripciones son aplicables a DSH 600-22 y DSH 700-

5.1 Carga de la batería

1. Antes de cargarla, lea el manual de instrucciones del cargador.

2. Asegúrese de que los contactos de la batería y del cargador estén limpios y secos.

3. Cargue la batería en un cargador autorizado. → página 45

5.2 Colocación de la batería

ADVERTENCIA Riesgo de lesiones por cortocircuito o caída de la batería. ▶ Antes de insertar la batería, asegúrese de que los contactos de la batería y del producto estén libres de cuerpos extraños. ▶ Asegúrese de que la batería encaje siempre correctamente.

1. Cargue por completo la batería antes de la primera puesta en servicio.

2. Introduzca la batería en el producto hasta que encaje de forma audible.

3. Compruebe que la batería está bien colocada.

5.3 Extracción de la batería

1. Pulse la tecla de desbloqueo de la batería.

2. Retire la batería del producto.

5.4 Montaje del disco tronzador 3

PRECAUCIÓN Riesgo de lesiones y quemaduras Los discos tronzadores se calientan durante el uso y pueden presentar bordes afilados capaces de causar lesiones. ▶ Use guantes de protección al montar, desmontar y ajustar el útil de inserción u otros componentes y durante la resolución de problemas. Utilice exclusivamente la brida de apriete adecuada en función del tipo de disco tronzador. Encontrará los diámetros exteriores correspondientes en los datos técnicos. Las bridas de apriete específicas para discos tronzadores de diamante se identifican también con la siguiente inscripción: "ONLY FOR DIAMOND WHEELS".

1. Extraiga el módulo de aspiración montado (accesorio). → página 51

2. Limpie todas las superficies de fijación y de centrado en la amoladora tronzadora y en el disco tronzador.

3. Compruebe si la brida de alojamiento y la brida de apriete se adaptan al disco tronzador.

▶ En caso necesario, cambie la brida de alojamiento.

4. Coloque el disco tronzador de forma que quede enrasado y centrado en la brida de alojamiento.

▶ La dirección de giro del disco tronzador coincide con la flecha de dirección de giro.

5. Coloque la brida de apriete enrasada y centrada y enrosque el tornillo de fijación.

6. Inserte la clavija de bloqueo en el taladro de la cubierta de la correa.

7. Gire ligeramente el disco tronzador hasta que la clavija de bloqueo encaje.

8. Apriete los tornillos de fijación con la herramienta de montaje.

▶ Par de apriete (tornillo de fijación) → Datos técnicos50 Español 2284138 *2284138*

9. Retire la clavija de bloqueo.

Una vez montado un nuevo disco tronzador, haga girar la amoladora tronzadora sin carga y a toda velocidad durante aprox. 1 min. Controle los posibles signos de inestabilidad o vibración de la herramienta; por lo general, los discos tronzadores dañados se rompen durante esta prueba de funcionamiento.

5.5 Desmontaje del disco tronzador 2

1. Extraiga el módulo de aspiración montado (accesorio). → página 51

2. Inserte la clavija de bloqueo en el taladro de la cubierta de la correa.

3. Gire ligeramente el disco tronzador hasta que la clavija de bloqueo encaje.

4. Desenrosque los tornillos de fijación con la herramienta de montaje.

5. Extraiga el tornillo de fijación, la brida de apriete y el disco tronzador.

ADVERTENCIA Riesgo de lesiones. El contacto con el disco tronzador y partículas o chispas proyectadas puede causar lesiones. ▶ Ajuste la caperuza protectora de modo que las partículas y las chispas desprendidas del material de trabajo salgan proyectadas en dirección opuesta al usuario y al producto. ▶ Sujete la caperuza protectora por la empuñadura provista para ello y gírela hacia la posición deseada hasta que encaje.

5.7 Montaje de la amoladora tronzadora en el carro de guía (accesorio) 4

DSH 700-22 Antes de comenzar el montaje en el carro de guía, monte el juego de ruedas (accesorio).

1. Retire el depósito de agua del carro de guía.

2. Coloque la palanca para el ajuste de la profundidad de corte en la posición superior.

3. Abra el pisador aflojando el tornillo de estrella.

4. Coloque la amoladora tronzadora con las ruedas en el alojamiento delantero de la herramienta (1) y haga

girar la empuñadura de la amoladora tronzadora por debajo del pisador (2).

5. Apriete el tornillo de estrella para fijar la amoladora tronzadora (3).

6. Conecte el cable del acelerador al conmutador de control (4).

7. Monte el depósito de agua lleno.

8. Conecte la manguera a la amoladora tronzadora mediante el acoplamiento Gardena.

9. Coloque la empuñadura a una altura de trabajo que le resulte cómoda.

10. Coloque la caperuza protectora. → página 50

5.8 Preparación del trabajo para el módulo de aspiración

5.8.1 Montaje del módulo de aspiración (accesorio) 5

El módulo de succión, en combinación con un aspirador, reduce la generación de polvo durante los cortes en seco. Utilice el módulo de extracción exclusivamente para cortes en seco en superficies de trabajo minerales. El módulo de aspiración puede estropearse si la herramienta se calienta considerablemente mientras se usa para cortes en metales o para cortes húmedos. Lea y tenga en cuenta las indicaciones de seguridad y manejo en el manual de instrucciones del accesorio.

1. Limpie la protección de la hoja y las muescas de montaje del módulo de aspiración.

2. Ajuste la protección de la hoja, hasta que la posición de montaje del módulo de aspiración esté accesible.*2284138*

3. Afloje la tuerca del módulo de succión para que las piezas de la carcasa puedan abrirse hasta los topes

del eje de conexión.

4. Coloque el módulo de succión en las muescas provistas en la protección de la hoja.

▶ Deslice las muescas sin que se atasquen entre sí.

5. Apriete la tuerca a mano.

6. Vuelva a colocar la protección de la hoja en la posición cerrada.

7. Conecte un aspirador adecuado para la aplicación en cuestión al módulo de aspiración.

5.8.2 Desmontaje del módulo de aspiración (accesorio)

1. Ajuste la protección de la hoja, hasta que la posición de montaje del módulo de aspiración esté accesible.

2. Suelte la tuerca en el módulo de aspiración.

3. Extraiga el módulo de aspiración de la protección de la hoja.

4. Vuelva a colocar la protección de la hoja en la posición cerrada.

6 Manejo Salvo que se indique lo contrario, las siguientes descripciones son aplicables a DSH 600-22 y DSH 700-22.

6.1 Técnica de corte

Modo de evitar rebotes Si la amoladora tronzadora se aplica en la zona marcada, existe riesgo de rebote. ▶ Evite que el disco tronzador toque la superficie de trabajo por la zona marcada. ▶ Acerque el disco tronzador siempre desde la parte superior hacia la pieza de trabajo. El disco tronzador solo puede tocar la pieza de trabajo en una posición por debajo del punto de giro. ▶ Extreme la precaución cuando inserte el disco tronzador en un corte existente.52 Español 2284138 *2284138* Modo de evitar bloqueos ▶ Corte piezas de trabajo gruesas a ser posible en varios cortes. Evite las profundidades de corte demasiado grandes. ▶ Antes del corte, haga funcionar la amoladora tronzadora a la velocidad máxima. ▶ Ponga el disco tronzador en contacto directo con la pieza de trabajo, en ángulo recto y por debajo del eje de rotación. ▶ Hunda lentamente el disco tronzador en la pieza de trabajo, evitando aplicar una presión excesiva, con un movimiento de vaivén. ▶ Trabaje con un avance moderado, adecuado al tipo de material que esté tratando. Si se aprecia que cada vez se avanza menos en el trabajo, puede significar que los segmentos del diamante están romos. Estos se pueden afilar haciendo cortes en material abrasivo (placa de afilado Hilti o piedra arenisca calcárea abrasiva). ▶ Dirija la amoladora tronzadora de forma uniforme y sin aplicar presión lateral sobre el disco tronzador. ▶ Sujete la amoladora tronzadora siempre con ambas manos por las empuñaduras previstas. Mantenga las empuñaduras secas, limpias y sin residuos de aceite o grasa. ▶ Asegúrese de que no haya ninguna persona en la zona de trabajo, especialmente en la dirección de corte. Mantenga a terceras personas alejadas aprox. 15 m de su puesto de trabajo. Colocación de la pieza de trabajo ▶ Apoye las placas o las piezas grandes de trabajo de forma que la ranura de corte permanezca abierta durante y después del proceso de corte.

6.2 Conexión y desconexión

La amoladora tronzadora dispone de un seguro de transporte. El seguro de transporte evita que la amoladora tronzadora arranque accidentalmente cuando las baterías aún no están colocadas. Tenga en cuenta las indicaciones de uso del seguro de transporte en el capítulo Seguro de transporte de la amoladora tronzadora

1. Sujete la amoladora tronzadora por las empuñaduras previstas.

2. Mantenga pulsado el interruptor de seguridad.

3. Accione el conmutador de control.

▶ La amoladora tronzadora se pone en marcha.

4. Para apagar la amoladora tronzadora, suelte el conmutador de control y el interruptor de seguridad.*2284138*

6.3 Trabajo con el módulo de aspiración (accesorio) 6

Utilice siempre una mascarilla adicional al realizar cortes en seco. Además, observe y cumpla las normas de protección contra el polvo nacionales. El módulo de succión, en combinación con un aspirador, reduce la generación de polvo durante los cortes en seco. Utilice el módulo de extracción exclusivamente para cortes en seco en superficies de trabajo minerales. El módulo de aspiración puede estropearse si la herramienta se calienta considerablemente mientras se usa para cortes en metales o para cortes húmedos. La aspiración de polvo funciona con mayor eficacia cuando los cortes se realizan en la dirección de tracción. Aún se puede liberar una cantidad residual de polvo, por ejemplo, al cortar en los bordes o en los cantos de una pieza de trabajo.

1. Monte el módulo de aspiración (accesorio). → página 50

2. Coloque la amoladora tronzadora con el módulo de aspiración sobre la pieza de trabajo.

▶ El borde trasero del módulo de aspiración está sobre la pieza de trabajo.

3. Conecte la amoladora tronzadora. → página 52

4. Hunda el disco tronzador en la pieza de trabajo.

5. Realice el corte según la dirección de trabajo seleccionada.

▶ Al cortar, mantenga el módulo de succión lo más cerca posible de la pieza de trabajo. 7 Cuidado y mantenimiento ADVERTENCIA Riesgo de lesiones con la batería colocada ! ▶ Extraiga siempre la batería antes de llevar a cabo tareas de cuidado y mantenimiento. Cuidado de la amoladora tronzadora

• Limpie la amoladora tronzadora utilizando únicamente un paño humedecido. No la limpie con un aparato de limpieza a presión.

• Retire con cuidado la suciedad fuertemente adherida.

• Limpie cuidadosamente las rejillas de ventilación con un cepillo seco.

• No utilice limpiadores que contengan silicona, ya que podría afectar a las piezas de plástico. Cuidado de las baterías de Ion-Litio

• Mantenga la batería limpia y sin residuos de aceite o grasa.

• Limpie la carcasa utilizando únicamente un paño ligeramente humedecido. No utilice limpiadores que contengan silicona, ya que podría afectar a las piezas de plástico.

• Evite la penetración de humedad. Mantenimiento

• Compruebe con regularidad si las piezas visibles están dañadas o si los elementos de manejo funcionan correctamente.

• No utilice el producto si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen.

• Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento. Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group. 8 Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN Arranque involuntario en el transporte ! ▶ Transporte sus productos siempre sin batería.54 Español 2284138 *2284138* ▶ Extraiga la(s) batería(s). ▶ Nunca transporte las baterías sin embalaje. Durante el transporte, las baterías deben estar protegidas frente a vibraciones y golpes excesivos y aisladas de todo material conductor y de otras baterías para que no entren en contacto con los polos de otras baterías y causen un cortocircuito. Tenga en cuenta las normativas locales sobre el transporte de baterías. ▶ Las baterías no deben enviarse por correo. Diríjase a una empresa de transporte si quiere enviar baterías no dañadas. ▶ Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un transporte prolongado. Almacenamiento ADVERTENCIA Daños imprevistos debido a una batería defectuosa o agotada ! ▶ Guarde su productos siempre sin batería. ▶ Guarde el producto y las baterías en un lugar fresco y seco. Tenga en cuenta los valores límite de temperatura que figuran en los datos técnicos. ▶ No almacene las baterías en el cargador. Extraiga siempre la batería del cargador después del proceso de carga. ▶ No guarde nunca las baterías en un lugar expuesto al sol, a fuentes de calor o detrás de un cristal. ▶ Guarde el producto y las baterías fuera del alcance de niños y personas no autorizadas. ▶ Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un almacenamiento prolongado. 9 Ayuda en caso de averías Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. En caso de producirse cualquier avería, compruebe el indicador del estado de carga y de averías de la batería.

• Véase el capítulo Mostrar la batería de Ion-Litio. Anomalía Posible causa Solución La amoladora tronzadora no se pone en marcha. Las baterías no están cargadas. ▶ Cargue la batería. La batería no está correctamente insertada. ▶ Revise si todas las baterías están correctamente colocadas y bien encajadas. Vibración elevada, el corte se desvía. El disco tronzador no está correc- tamente montado y sujetado. ▶ Compruebe el montaje y el par de apriete. El disco tronzador está dañado (especificación inadecuada, fisu- ras, faltan segmentos, doblado, sobrecalentado, deformado, etc.). ▶ Cambie el disco tronzador. El casquillo de centrado está mon- tado incorrectamente. ▶ Compruebe si el tamaño del taladro de alojamiento del disco tronzador coincide con el tope de centrado del casquillo de centrado. Flujo de agua demasiado bajo o inexistente. Las toberas de agua están obstrui- das. ▶ Limpie las toberas de agua.*2284138* 2284138 Português 55 10 Reciclaje ADVERTENCIA Riesgo de lesiones por un reciclaje indebido. Riesgo para la salud debido a escapes de gases o líquidos. ▶ No envíe baterías dañadas bajo ningún concepto.

Cubra las conexiones con un material no conductor para evitar cortocircuitos. ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos. 11 Garantía del fabricante ▶ Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti. 12 Más información Encontrará información adicional sobre manejo, técnica, medio ambiente y reciclaje en el siguiente enlace: http://qr.hilti.com/manual/?id=2284138 Encontrará este enlace también al final de la documentación como código QR. Manual de instruções original 1 Indicações sobre a documentação
