MANUAL DE USUARIO CMEW300 Craftsman

Español (traducido de las instrucciones originales)

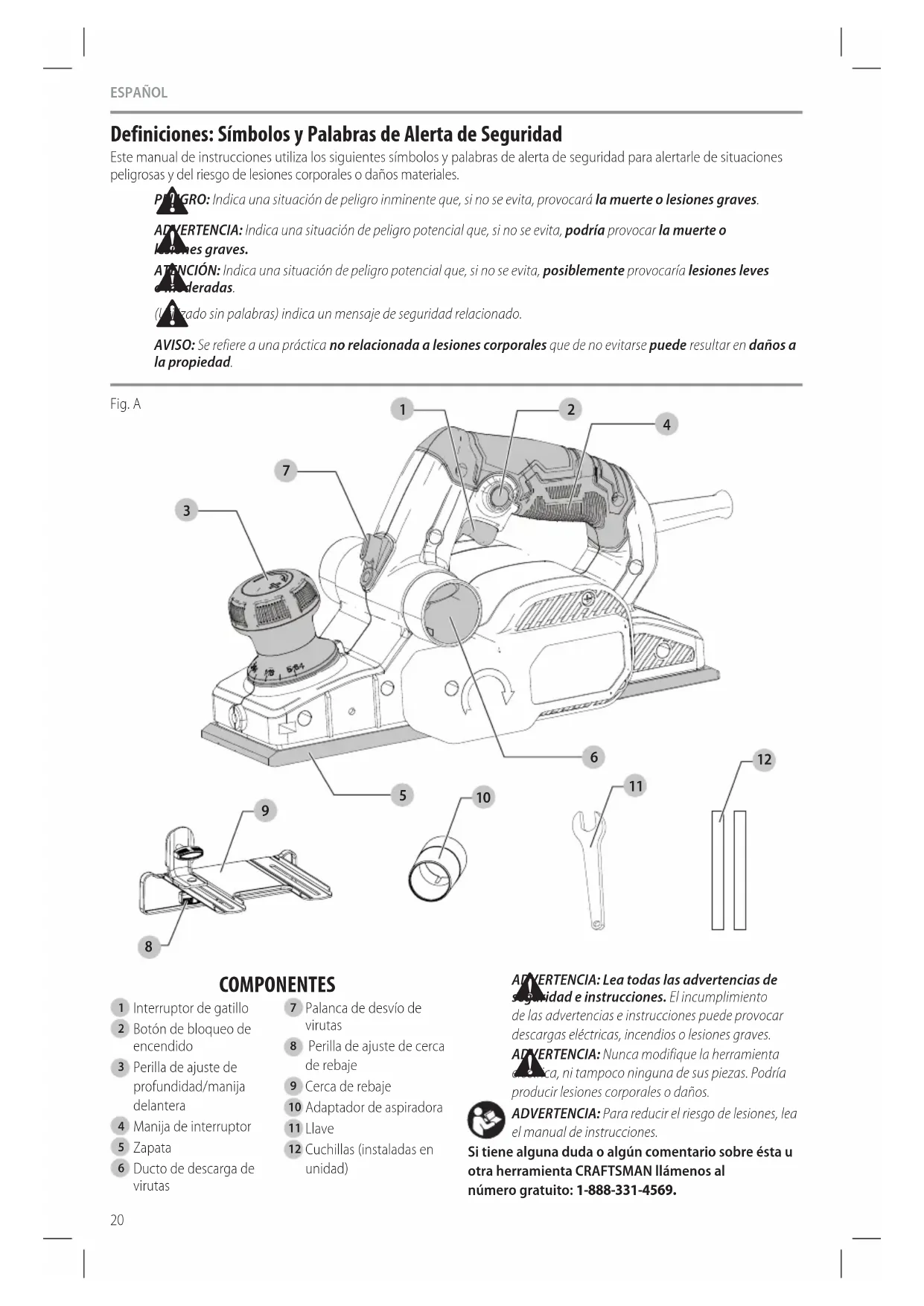

Español (traducido de las instrucciones originales) Definiciones: Símbolos y Palabras de Alerta de Seguridad Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.

PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesionesgraves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves omoderadas.

(Utilizado sin palabras) indica un mensaje de seguridad relacionado. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales odaños. ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual deinstrucciones. Si tiene alguna duda o algún comentario sobre ésta u otra herramienta CRAFTSMAN llámenos al número gratuito: 1-888-331-4569. COMPONENTES

Botón de bloqueo de encendido

Perilla de ajuste de profundidad/manija delantera

Ducto de descarga de virutas

Palanca de desvío de virutas

Perilla de ajuste de cerca de rebaje

Adaptador de aspiradora

Cuchillas (instaladas en unidad) Español (traducido de las instrucciones originales) Fig. AEsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. La falla en seguir todas las instrucciones siguientes puede resultar en descarga eléctrica, incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propicianaccidentes. b ) No opere las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o losvapores. c ) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descargaeléctrica. b ) Evite el contacto corporal con superficies con descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto atierra. c ) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descargaeléctrica. d ) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descargaeléctrica. e ) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descargaeléctrica. f ) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personalesgraves. b ) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesionespersonales. c ) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciaraccidentes. d ) Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesionespersonales. e ) No se estire. Conserve el equilibrio y párese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas. f ) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas enmovimiento. g ) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. ElEsPAñOl

uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con elpolvo. h ) No permita que la familiaridad obtenida a partir del uso frecuente de herramientas le permitan volverse descuidado e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica a ) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera mássegura. b ) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y deberepararse. c ) Desconecte el enchufe de la fuente de alimentación y/o retire la batería, o paquete si es desmontable, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en formaaccidental. d ) Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios nocapacitados. e ) Dé mantenimiento a las herramientas eléctricas y accesorios. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimientoadecuado. f ) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles decontrolar. g ) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situaciónpeligrosa. h ) Mantenga las manijas y superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

a ) Solicite a una persona calificada en reparaciones que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la herramientaeléctrica. Advertencias de Seguridad Adicionales

• Espere que el cortador se detenga antes de bajar la herramienta. Una cortadora giratoria expuesta puede hacer contacto con la superficie y provocar una posible pérdida de control y lesiones graves.

• Sostenga la herramienta eléctrica por las superficies de sujeción aisladas únicamente, debido a que la cortadora puede hacer contacto con su propio cableado. Cortar un cable “vivo” pueden hacer que partes de metal expuestas de la herramienta eléctrica se vuelvan “vivas” y podrían dar al operador una descarga eléctrica.

• Use abrazaderas u otra manera práctica para asegurar y soportar la pieza de trabajo a una plataforma estable. Sostener el trabajo a mano o contra el cuerpo lo hace inestable y puede guiar a la pérdida decontrol.

• Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual de instrucciones antes de operar la cepilladora.

• Asegúrese que el voltaje coincida con los datos específicos en la placa de identificación.

• Asegúrese que el interruptor esté en la posición de APAGADO antes de conectar el enchufe a una fuente de alimentación.

• Asegúrese de apagar inmediatamente si la herramienta se atasca en el trabajo.

• Asegúrese que la herramienta esté ajustada para la profundidad correcta antes de encender elinterruptor.

• Asegúrese de usar sólo partes de repuestoespecificadas.

• Asegúrese que la herramienta esté desconectada de la fuente de alimentación cuando limpie o haga ajustes a la herramienta.

• Asegúrese de mantener la herramienta con cuidado. Siga las instrucciones para lubricar y cambiar losaccesorios.

• Manténgase alerta - nunca opere la unidad cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.

• Asegúrese de guardar la herramienta en un lugar limpio y seco después de desconectarla de la fuente de alimentación.

• No la use en ambientes peligrosos. No la use cerca de sustancias inflamables, en lugares húmedos o mojados, ni la exponga a la lluvia.ESPAÑOL

ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado por el lijado, aserrado, pulido, taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicospeligrosos.

ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y elcuerpo.

ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y duraciones de uso, el ruido producido por este producto puede contribuir a la pérdidaauditiva.

ATENCIÓN: Cuando no esté en uso, guarde la herramienta apoyada en un costado sobre una superficie estable, donde no interrumpa el paso o provoque una caída. Algunas herramientas pueden colocarse paradas, pero pueden caersefácilmente.

• Los hilos del alargador deben ser de un calibre apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo, mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Un cable de un calibre insuficiente causará una caída en la tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto menor sea el número del calibre, más resistente será elcable. Calibre mínimo de conjuntos de cables Voltios Longitud total del cable en pies (metros) 120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) 240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4) Amperaje nominal AWG Más de Más de

• Asegúrese que las cuchillas estén montadas como se describe en el manual de instrucciones y compruebe que todos los tornillos estén bien apretados antes de conectar la unidad a la fuente de alimentación.

• Mantenga las salidas de aire sin obstrucciones para el enfriamiento adecuado del motor.

• NO coloque la herramienta sobre la zapata cuando las cuchillas estén expuestas. Esto puede romper lascuchillas.

• Mantenga el ducto de descarga lateral sin obstrucciones en todo momento.

• Nunca toque debajo de la herramienta por ningún motivo a menos que esté APAGADA y DESCONECTADA. LAS CUCHILLAS ESTÁN EXPUESTAS Y SON EXTREMADAMENTE AFILADAS.

• Use esta herramienta para trabajar sólo con madera y productos de madera.

• Nunca opere sin sujetar firmemente la manijadelantera.

• Siempre opere la cepilladora con las dos manos.

• Las cuchillas de cepillado son extremadamente afiladas. Maneje con gran cuidado.

• Limpie su herramienta a menudo, especialmente después de un uso intensivo.

• Siempre asegúrese que la superficie de trabajo esté libre de clavos y otros objetos extraños.

• Las ventilas de aire a menudo cubren las partes móviles y se deben evitar. La ropa suelta, joyería, o cabello largo podrían quedar atrapados en las partesmóviles. Instrucción Adicional de Seguridad

ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de diario NO SON lentes de seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratadaquímicamente. Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bienEsPAñOl

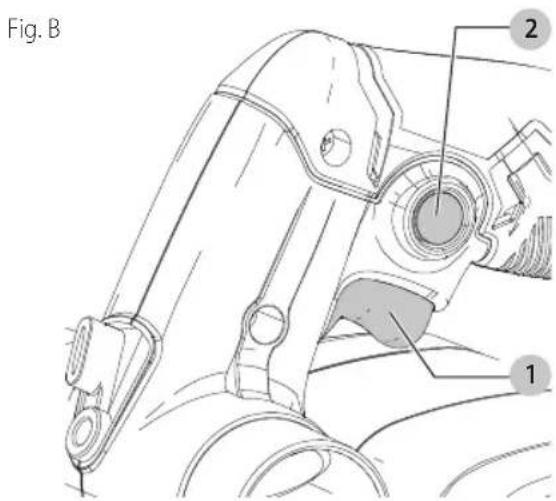

Interruptor y Botón de Bloqueo en Encendido (Fig. B)

ATENCIÓN: Verifique que la herramienta no esté bloqueada en operación continua antes de enchufarla a la toma de corriente. Si el interruptor de gatillo está bloqueado en operación continua, la herramienta arrancará apenas sea enchufada. Esto podría dañar la herramienta o resultar en lesiones corporales.

ATENCIÓN: Permita que la herramienta alcance la velocidad completa antes de tocar la superficie de trabajo con la herramienta. Levante la herramienta de la superficie de trabajo antes de apagar laherramienta.

en la Figura B. Para apagar la cepilladora, libere el interruptor de gatillo.

2. La herramienta puede bloquearse en encendido

para su uso continuo. Para bloquear la herramienta, presione el interruptor de gatillo

y presione el botón de bloqueo en encendido

. Mantenga presionado el botón de bloqueo de encendido mientras suelta suavemente el interruptor de gatillo. La herramienta continuaráfuncionando.

3. Para apagar la herramienta desde la posición de

bloqueo en encendido, apriete y suelte el gatillo unavez. Fig.B

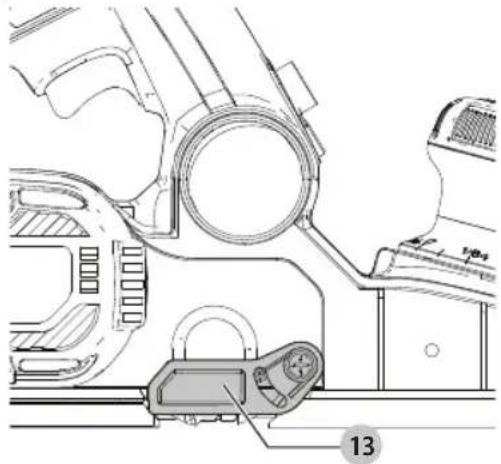

1. Asegúrese de que el protector de la cuchilla accionado

esté en buenas condiciones antes de utilizar la cepilladora.

ADVERTENCIA: Riesgo de corte. No retire el protector.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque accidental puede causarlesiones.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

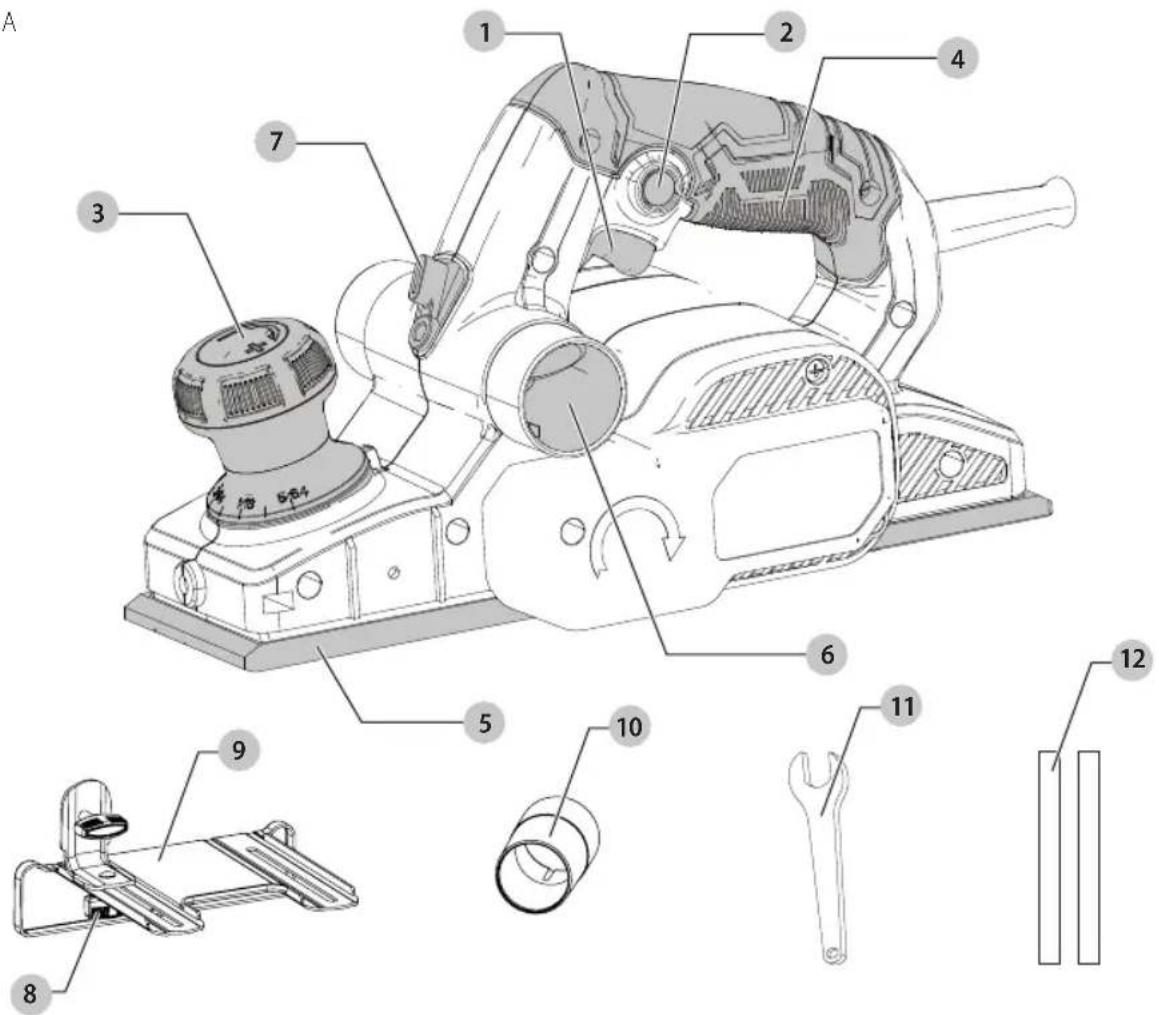

COMPONENTES (FIG. A) Motor Asegúrese de que la fuente de energía concuerde con lo que se indica en la placa. Un descenso en el voltaje de más del 10% producirá una pérdida de potencia y sobrecalentamiento. Todas las herramientas son probadas en fábrica; si esta herramienta no funciona, verifique el suministro eléctrico. Su máquina está cableada para 120 voltios, 60 HZ de corriente alterna. Antes de conectar la máquina a la fuente de alimentación, asegúrese que el interruptor esté en la posición OFF. Uso Debido Esta cepilladora portátil está diseñada para uso residencial para aplicaciones de cepillado de madera y productos demadera. nO utilice la herramienta en condiciones de humedad o en presencia de líquidos o gasesinflamables. nO permita que los niños toquen la herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá sersupervisado. La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican los símbolos y susdefiniciones: V ......................... voltios Hz ....................... hertz min ..................... minutos or DC ...... direct current ...................... Construcción de Clase I (tierra) …/min .............. por minuto BPM .................... golpes por minuto IPM ..................... impactos por minuto RPM .................... revoluciones por minuto sfpm ................... pies de superficie por minuto SPM .................... pasadas por minuto OPM .................... oscilaciones por minuto A ......................... amperios W ........................ vatios or AC ........... corriente alterna or AC/DC .... corriente alterna o directa ...................... Construcción de Clase II (doble aislamiento)

....................... velocidad sin carga IPXX .................... s ímbolo IP n ......................... velocidad nominal ...................... terminal de conexión a tierra ...................... símbolo de advertencia de seguridad ..................... radiación visible ..................... protección respiratoria .....................protección ocular .....................protección auditiva ..................... lea toda la documentaciónEsPAñOl

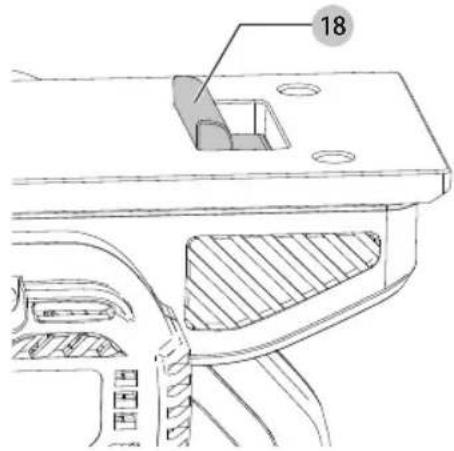

Pata de Apoyo (Fig. D)

1. La cepilladora está equipada con una pata de

que baja automáticamente a su posición cuando la herramienta se levanta de la superficie de trabajo. Al cepillar, la pata de apoyo se eleva a medida que la herramienta se empuja hacia adelante. Cuando la pata de apoyo está abajo, la cepilladora se puede apoyar sobre la superficie de trabajo sin que la cuchilla entre en contacto.

ATENCIÓN: No bloquee el interruptor disparador en encendido y simultáneamente accione la pata de apoyo. La vibración del motor en funcionamiento provocará que la cepilladora se mueva y posiblemente caiga de la pieza de trabajo.

ATENCIÓN: Asegúrese de que la pata de apoyo esté extendido correctamente al poner la cepilladora sobre una superficie de trabajo. Fig.D

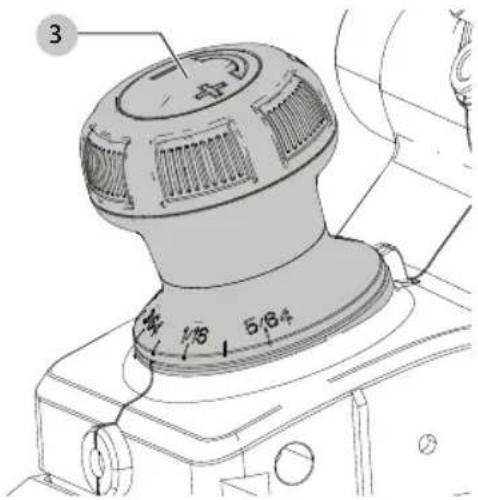

Ajuste de la Profundidad de Cepillado (Fig. E)

1. La profundidad de cepillado es infinitamente variable

de 0 a 2 mm (0 a 5/64"). Para ajustar la profundidad de corte, gire la perilla de ajuste de profundidad/mango delantero

hacia la derecha desde la posición “P”. La profundidad de corte se incrementará de 0 hasta un máximo de 2 mm (0 a 5/64").

2. Se recomienda hacer los cortes de prueba en madera

de descarte después de cada reajuste para asegurarse de que la cepilladora elimine la cantidad deseada de madera. Varias pasadas superficiales (en lugar de una sola profunda) producirán un acabado más suave. Fig.E

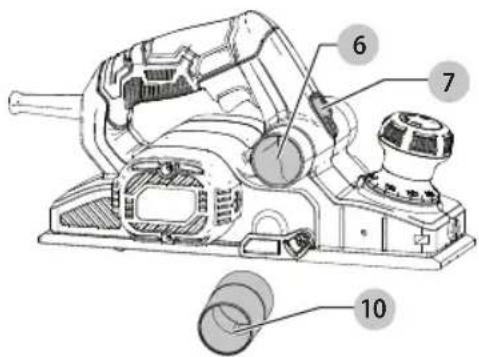

Adaptador para Aspiradora (Fig. F, G)

1. Deslice el adaptador para aspiradora

sobre el conducto de descarga de astillas

3. Para evitar que las astillas salgan por el lado opuesto

del conducto de descarga de astillas, mueva la palanca deflectora de astillas

al lado opuesto del adaptador. Fig.F

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque accidental puede causarlesiones. Posición Adecuada de las Manos (Fig. C)

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra.EsPAñOl

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina.Sostenga la cepilladora en la posición correcta con una mano en la manija delantera y la otra mano en la manija del interruptor

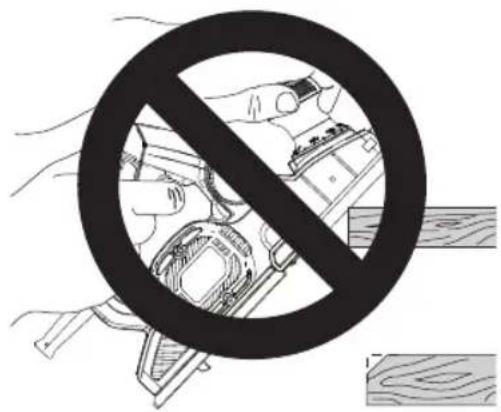

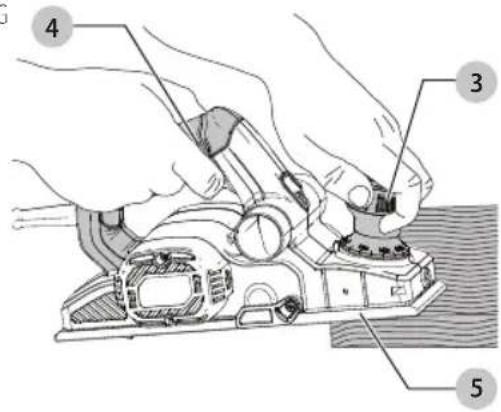

ADVERTENCIA: Espere hasta que la cuchilla se detenga antes de apoyar la herramienta sobre una superficie. Una cuchilla expuesta puede embragar con la superficie y llevar a una posible pérdida de control y lesiones graves. ATENCIÓN: Permita que la herramienta alcance la velocidad máxima antes de aplicarla a la superficie de trabajo. Levante la herramienta de la superficie de trabajo antes de apagarla. 1. Coloque la parte delantera de la zapata sobre la superficie a cepillar, asegurándose de que las cuchillas de corte no estén en contacto con la superficie. Empuje firmemente hacia abajo sobre el mango delantero de la cepilladora de manera que la zapata delantera esté ABSOLUTAMENTE AL RAS sobre la superficie de trabajo. Oprima el interruptor disparador y permita que el motor alcance la velocidad máxima antes de que las cuchillas de la cepilladora toquen la superficie de trabajo.2. Mueva la herramienta lentamente sobre la superficie de trabajo y ejerza una presión hacia abajo para mantener la cepilladora al ras. Sea especialmente cuidadoso para mantener la herramienta al ras al comienzo y al final de la superficie de trabajo.3. Consejo de cepillado: Para lograr un aspecto más suave, fije un pedazo de madera de descarte en el extremo de la pieza que cepilla. No detenga el cepillado hasta que las cuchillas de corte de la cepilladora hayan sobrepasado la pieza de trabajo y estén sobre el material de descarte.Fig.HFig.I Guía para Rebajar (Fig. J, K)

ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cualquier ajuste o retirar o instalar accesorios. ATENCIÓN: Permita que la herramienta alcance la velocidad máxima antes de aplicarla a la superficie de trabajo. Levante la herramienta de la superficie de trabajo antes de apagarla. 1. La guía para rebajar puede instalarse en ambos lados de la cepilladora. La cepilladora puede realizar cortes de rebaje de hasta 12,7 mm (0,5"). Para instalar la Guía para Rebajar a. Enrosque la perilla dentro del orificio del costado de la cepilladora como lo muestra la flecha de la FiguraJ.b. Afloje la perilla de ajuste de la guía para rebajar

ajuste la guía a la distancia deseada.c. Ajuste firmemente la perilla de ajuste de la guía pararebajar.d. Cuando se instala correctamente, la guía para rebajar debe estar por debajo de la cepilladora como se muestra en la Figura K.EsPAñOl

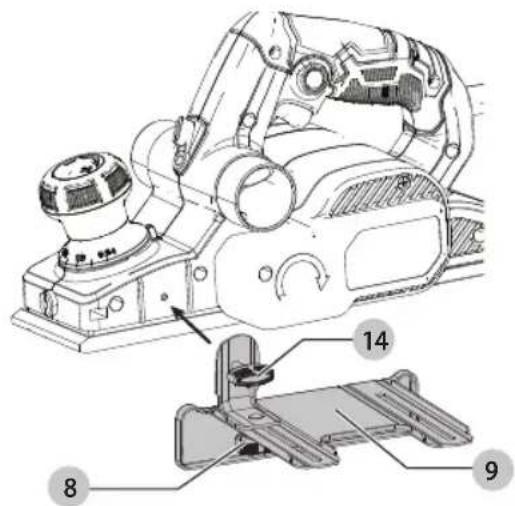

Para Realizar un Corte de Rebaje a. Gire la perilla de ajuste de la guía para rebajar

ajuste el ancho de corte deseado. b. Realice varios cortes hasta alcanzar la profundidad de corte deseada.nOTA: Para la mayoría de las aplicaciones de rebaje será necesario realizar unos cuantos cortes.Fig.J

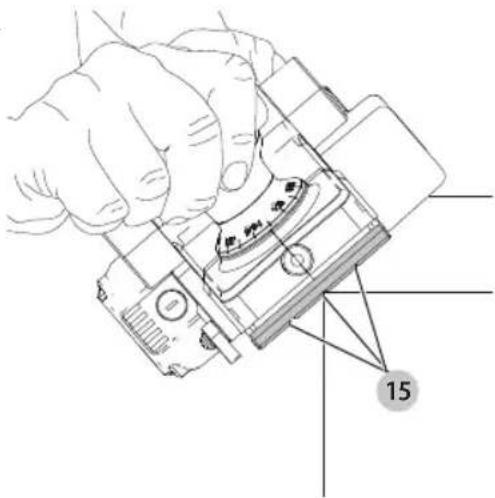

Fig.K Biselado de Bordes (Fig. L)

1. La cepilladora posee tres ranuras maquinadas a precisión para biselado de 1,5; 2,0 y 2,5 mm

. Éstas se encuentran en la zapata delantera y se utilizan para cepillar a lo largo de una esquina del material. a. Ajuste a la profundidad de corte deseada.b. Coloque la ranura sobre el borde del material. c. Aplique peso sobre la parte delantera de la zapata de manera que la ranura quede al ras sobre el borde del material.d. Sostenga la herramienta con ambas manos manteniendo la presión sobre el mango delantero. nOTA: Una buena idea es probar con un trozo de madera de descarte antes de realizar el trabajo de acabado. MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque accidental puede causarlesiones. Para Cambiar Cuchillas (Fig. M)

ADVERTENCIA: Riesgo de corte. Las cuchillas de la cepilladora son filosas y deben manipularse concuidado.nOTA: La CMEW300 posee dos cuchillas, una en cada lado del tambor de las cuchillas. Toda operación o ajuste debe efectuarse en ambas cuchillas. Las cuchillas de corte provistas con esta herramienta son reversibles. Para Retirar la Cuchilla de la Cepilladora

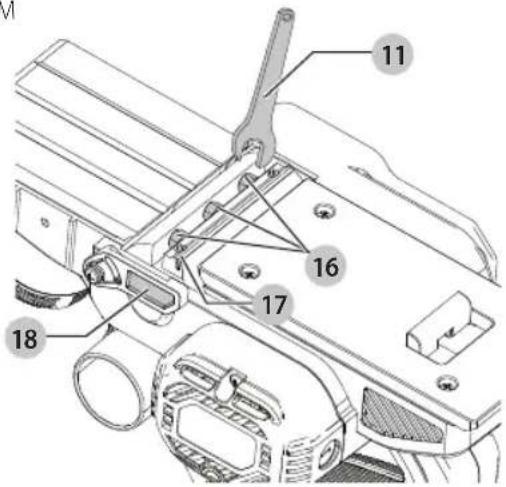

1. Coloque la cepilladora al revés como se muestra en la Figura M.2. Afloje las tres tuercas

utilizando la llave provista. 3. Gire el protector de la cuchilla hacia abajo. Retire cuidadosamente la cuchilla deslizándola fuera del soporte. Se puede utilizar un trozo de madera para hacer esto. 4. Invierta la cuchilla de manera que el lado no utilizado quede en posición. Si ambos lados están desgastados, se debe reemplazar la cuchilla.Fig.L 15ESPAÑOL

1. Deslice la cuchilla hacia el lado dentro del soporte hasta

que se apoye contra el tope del extremo. La ranura de la cuchilla debe apuntar hacia la parte de atrás de la unidad.

2. Ajuste las tres tuercas firmemente utilizando la llave

provista. Gire el tambor de las cuchillas 180° y repita el procedimiento para la otra cuchilla.

3. Siempre reinstale ambas cuchillas.

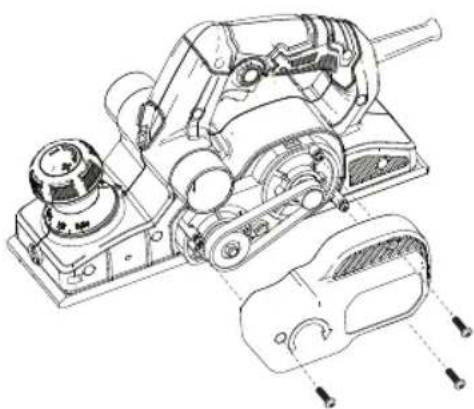

Correa de Transmisión (Fig. N) Para Reemplazar la Correa

1. Afloje los tres tornillos que se muestran en la Figura N y

retire la tapa de la correa.

2. Retire la correa antigua.

3. Coloque la correa nueva sobre la polea delantera y

luego gire la correa hacia la izquierda mientras empuja la misma sobre la polea trasera.

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSIZ87.1 al realizar estatarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en unlíquido. Reparaciones

ADVERTENCIA: Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento en la fábrica CRAFTSMAN u en un centro de mantenimiento autorizado CRAFTSMAN. Utilice siempre piezas de repuestoidénticas. Para reparación y servicio de sus herramientas eléctricas, favor de dirigirse al Centro de Servicio más cercano CULIACAN, SIN Blvd. Emiliano Zapata 5400-1 Poniente Col. San Rafael (667) 717 89 99 GUADALAJARA, JAL Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978 MEXICO, D.F. Eje Central Lázaro Cárdenas No. 18 - Local D, Col. Obrera (55) 5588 9377 MERIDA, YUC Calle 63 #459-A - Col. Centro (999) 928 5038

ADVERTENCIA: Apague y desenchufe la unidad antes de limpiar el conducto de descarga de astillas. Limpie el conducto de descarga de astillas

habitualmente. Sople el polvo y las virutas del puerto de polvo con aire limpio y seco. SIEMPRE USE GAFAS DE SEGURIDAD. Accesorios

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece CRAFTSMAN, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados porCRAFTSMAN. Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto con CRAFTSMAN , o visite nuestro sitio web: 1-888-331-4569.ESPAÑOL

Garantía Limitada por Tres Años CRAFTSMAN reparará o reemplazará, sin cargo, cualquier defecto debido a materiales o mano de obra defectuosos por tres años desde la fecha de compra. Esta garantía no cubre falla de partes debido al desgaste normal o abuso de la herramienta. Para detalles adicionales de la cobertura de la garantía e información de reparación de garantía, visite www.craftsman.com o llame al 1-888-331-4569. Esta garantía no se aplica a accesorios o daño causado cuando otros hayan realizado o intentado reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión o limitación de daños incidentales o en consecuencia, por lo que estas limitaciones pueden no aplicarse en su caso. Esta garantía le da derechos legales específicos y puede tener otros derechos que varían en ciertos estados o provincias. Registro en Línea Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para elConsumidor). Registro en línea en www.craftsman.com/registration. MONTERREY, N.L. Av. Francisco I. Madero 831 Poniente - Col. Centro (818) 375 23 13 PUEBLA, PUE 17 Norte #205 - Col. Centro (222) 246 3714 QUERETARO, QRO Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383 TORREON, COAH Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265 VERACRUZ, VER Prolongación Díaz Mirón #4280 - Col. Remes (229) 921 7016 VILLAHERMOSA, TAB Constitución 516-A - Col. Centro (993) 312 5111 PARA OTRASLOCALIDADES: Si se encuentra en México, por favor llame al (55) 5326 7100 Si se encuentra en U.S., por favor llame al 1-888-331-4569 Póliza de Garantía IDENTIFICACIÓN DELPRODUCTO: Sello o firma delDistribuidor. Nombre delproducto: __________________________ Mod./Cat.: ___________________________________ Marca: _____________________________________ Núm. deserie: ________________________________ (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió elproducto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de estecertificado. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura decompra. Excepciones Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de estecertificado. Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesoriosoriginales. Solamente para propósito deMéxico: Importado por:Craftsman. Tool Co. S.A. de C.V. Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9 Colonia La Fe, Santa Fé Código Postal : 01210 Delegación Alvaro Obregón México D.F. Tel. (52) 555-326-7100 R.F.C.: BDE810626-1W7ESPAÑOL

GUÍA DE SOLUCIÓN DE PROBLEMAS ASEGÚRESE DE SEGUIR LAS REGLAS E INSTRUCCIONES DE SEGURIDAD Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.craftsman.com o llame a la línea de ayuda CRAFTSMAN al 1-888-331-4569.

PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE

La unidad no enciende. Cable desenchufado. Enchufe el cargador en un tomacorriente que funcione. Fusible quemado. Reemplace el fusible quemado. (Si el producto causa repetidamente que se funda el fusible de circuito, descontinúe el uso de inmediato, y pida que le den servicio en un centro de servicio autorizado.) El interruptor automático está activado. Reinicie el interruptor automático. (Si el producto causa repetidamente que se funda el fusible de circuito, descontinúe el uso de inmediato, y pida que le den servicio en un centro de servicio autorizado.) Interruptor o cable dañado. Pida que un centro de servicio autorizado reemplace el cable o interruptor. GARANTÍA DE REEMBOLSO DE SU DINERO

Si no está completamente satisfecho con el desempeño de su máquina herramienta o clavadora CRAFTSMAN, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ningunapregunta. AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esainformación.
