MANUAL DE USUARIO CMXPTSG1007NB Craftsman

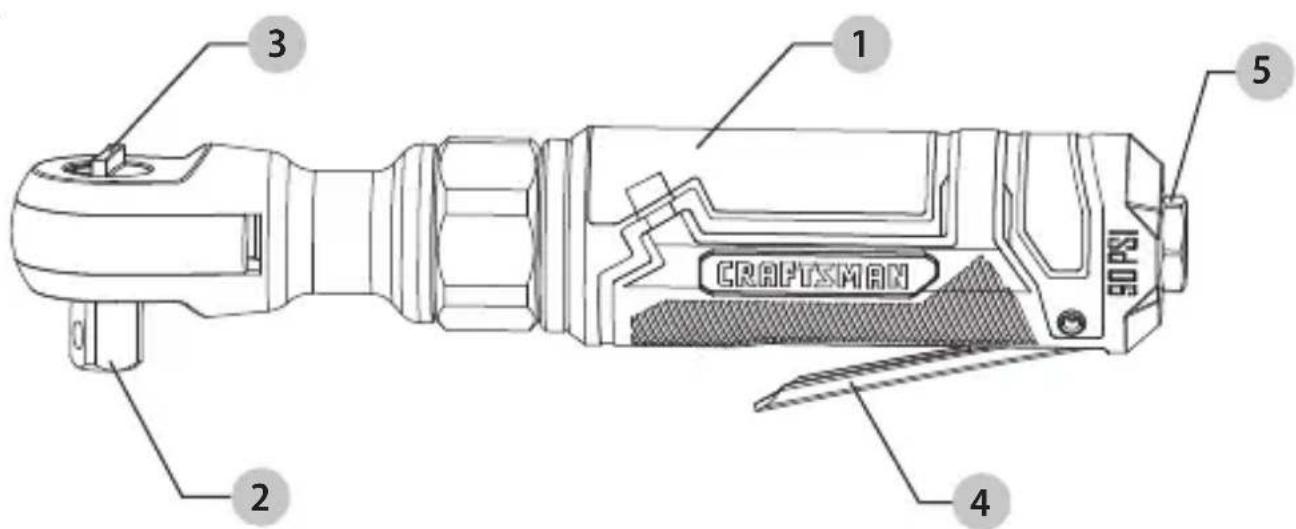

Perilla hacia delante/reversa

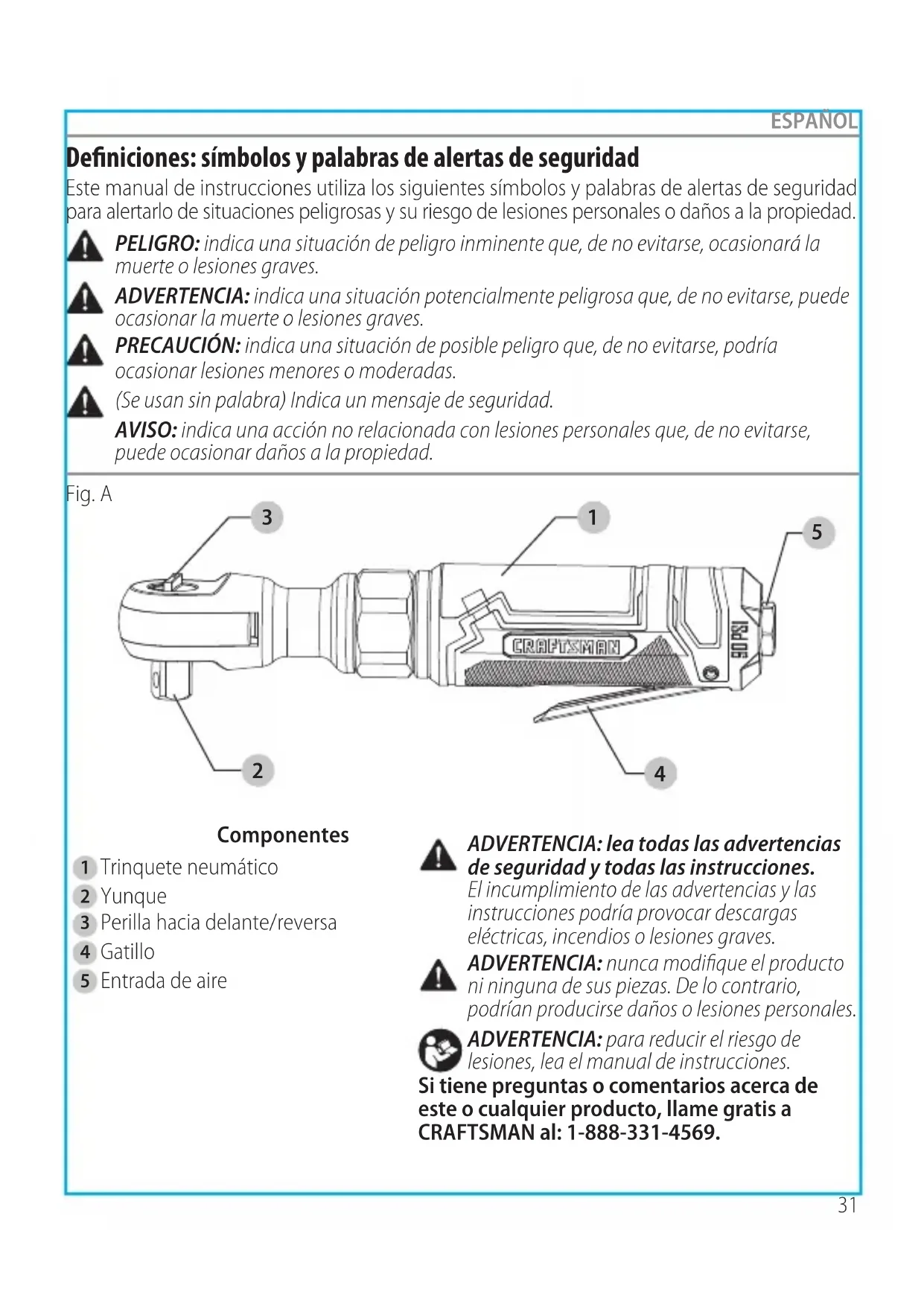

ESPAÑOL Definiciones: símbolos y palabras de alertas de seguridad Este manual de instrucciones utiliza los siguientes símbolos y palabras de alertas de seguridad para alertarlo de situaciones peligrosas y su riesgo de lesiones personales o daños a la propiedad. PELIGRO: indica una situación de peligro inminente que, de no evitarse, ocasionará la muerte o lesiones graves. ADVERTENCIA: indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN: indica una situación de posible peligro que, de no evitarse, podría ocasionar lesiones menores o moderadas. AVISO: indica una acción no relacionada con lesiones personales que, de no evitarse, puede ocasionar daños a la propiedad. (Se usan sin palabra) Indica un mensaje de seguridad. ADVERTENCIA: lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias y las instrucciones podría provocar descargas eléctricas, incendios o lesiones graves. ADVERTENCIA: nunca modifique el producto ni ninguna de sus piezas. De lo contrario, podrían producirse daños o lesiones personales. ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual de instrucciones. Si tiene preguntas o comentarios acerca de este o cualquier producto, llame gratis a CRAFTSMAN al: 1-888-331-4569.Especificaciones Modelo CMXPTSG1007NB Llave cuadrada 3/8" (9,52 mm) Velocidad sin carga 180 rpm Torque máximo 6,91 kgm Consumo de aire promedio 4,4 scfm Entrada de aire NPT de 1/4" Manguera de aire comprimido 3/8" (9,52 mm) Presión de trabajo 90 psi Trinquete neumático de 3/8 pulg. CMXPTSG1007NB Requerimientos del compresor

IMPORTANTE: para que esta herramienta funcione de manera correcta, se requiere un flujo de aire de por lo menos 124,59 litros por minuto a 90 PSI. Revise las especificaciones de su compresor de aire para asegurarse de que puede soportar los requisitos mínimos de flujo de aire y de PSI. El largo de la manguera de aire podría afectar la cantidad de presión de aire que recibe realmente la herramienta. Es posible que deba ajustar la presión de aire más alta en el regulador de aire para lograr la presión de trabajo de 90 PSI.

ESPAÑOL ADVERTENCIA: no cumplir ni seguir las instrucciones de seguridad podría provocar lesiones o la muerte. ADVERTENCIA: el uso o el mantenimiento inadecuado de esta herramienta pueden ocasionar lesiones graves y daños a la propiedad. Lea y comprenda todas las advertencias y las instrucciones de funcionamiento antes de usar esta herramienta. Cuando utilice cualquier herramienta, siga siempre las medidas de precaución básicas para reducir el riesgo de lesiones personales. Anticípese y manténgase alerta por si se producen cambios repentinos en el movimiento durante el arranque y el funcionamiento de cualquier herramienta eléctrica. No use la herramienta si el gatillo no la enciende ni la apaga. No use esta herramienta a alturas que excedan los 1,82 m (6 pies). Use cada una de las herramientas solo para el fin para el cual fue concebida. No use este producto en condiciones de trabajo inseguras. Se recomienda tener siempre un extintor de incendios y un kit de primeros auxilios cerca del área de trabajo. ADVERTENCIA: el usuario también debe leer el manual del compresor y seguir todas sus instrucciones de seguridad.33 ESPAÑOL Lo que puede ocurrir Cómo evitarlo Esta herramienta neumática puede lanzar materiales como sujetadores, astillas de metal y otros residuos a alta velocidad, lo que puede provocar lesiones. Siempre utilice gafas de seguridad aprobadas por la norma ANSI Z87.1. Nunca deje la herramienta en funcionamiento sin supervisión. Desconecte la herramienta del suministro de aire cuando no esté en uso o mientras cambia los accesorios con el fin de evitar cualquier operación accidental. El aire comprimido puede ser peligroso ya que puede lanzar objetos y partículas que pueden causar lesiones a zonas de tejido blando como los ojos y orejas. Para una protección adicional, use una máscara protectora aprobada, además de las gafas de seguridad. Los accesorios de las herramientas pueden soltarse o romperse y desprenderse transformándose en proyectiles, o pueden lanzar otros objetos al usuario y los que estén en la zona de trabajo. No utilice dados con un desgaste excesivo de los accionamientos de entrada o de salida. Revise periódicamente la llave cuadrada en la llave de impacto. Asegúrese de que el dado, la barra de extensión u otros accesorios estén fijos de manera segura antes de operar la herramienta.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

Lo que puede ocurrir Cómo evitarlo Esta herramienta puede producir chispas, las cuales podrían causar la ignición de materiales inflamables. Nunca use herramientas cerca de sustancias inflamables, como gasolina, nafta, solventes de limpieza, etc. Trabaje en un área limpia y bien ventilada libre de materiales combustibles. Nunca utilice oxígeno, dióxido de carbono u otros gases embotellados como fuente de alimentación para las herramientas neumáticas. Lo que puede ocurrir Cómo evitarlo La exposición al ruido producido por las herramientas neumáticas puede producir la pérdida permanente de la audición. Use siempre protección para los oídos aprobada por la norma ANSI S3.19. RIESGO DE LESIONES EN LOS OJOS O LA CABEZA ADVERTENCIA ADVERTENCIA ADVERTENCIA

RIESGO DE INCENDIO O EXPLOSIÓN

RIESGO DE PÉRDIDA DE LA AUDICIÓNLa alta torsión y velocidad de la herramienta pueden ocasionar un atrapamiento de las manos. Al aflojar los tornillos, asegúrese primero de que haya suficiente espacio detrás de la herramienta para evitar que la mano quede atrapada. La herramienta se alejará de la unión roscada a medida que se afloja la tuerca/perno y sube por la rosca, moviendo la herramienta con ella.

ESPAÑOL Lo que puede ocurrir Cómo evitarlo Esta herramienta no se proporciona con una superficie de agarre aislada. El contacto con un cable energizado también hará que las piezas de metal de la herramienta estén energizadas y pueden ocasionar electrocución, electrocución o la muerte. Nunca utilice herramientas neumáticas en lugares donde puedan entrar en contacto con algún cableado eléctrico energizado. Los accesorios de la herramienta neumática como los tubos de impacto que entran en contacto con un cableado eléctrico oculto podrían causar electrocución o la muerte. Inspeccione completamente las piezas y las áreas de trabajo en búsqueda de posibles cables ocultos antes de realizar trabajos. Lo que puede ocurrir Cómo evitarlo El cabello, la ropa o las joyas sueltas, u otros objetos sueltos pueden enredarse en los elementos móviles de esta herramienta y provocar una lesión grave. No use vestimenta suelta, joyas o elementos que puedan atascarse o enredarse cuando utilice la herramienta. Sáquese las joyas que puedan atascarse en la herramienta. Mantenga siempre sus manos y partes del cuerpo alejadas de las piezas en movimiento. Siempre use ropa y otro equipo de seguridad de calces adecuados cuando use esta herramienta. Lo que puede ocurrir Cómo evitarlo Esta herramienta es capaz de causar lesiones graves si se opera de forma inadecuada o si se utiliza para un fin para el que no está diseñada. Los accesorios pueden alcanzar altas temperaturas durante la fricción en la que hacen contacto con las piezas de trabajo. Asegúrese de mantener las manos alejadas de los dados/accesorios durante el uso de la herramienta. Mantenga la pieza de trabajo de la herramienta alejada de las manos y el cuerpo. Comprenda las limitaciones de la herramienta. Lea y comprenda el manual de instrucciones. ADVERTENCIA ADVERTENCIA ADVERTENCIA

RIESGO DE CORTES, QUEMADURAS O APRISIONAMIENTO DE LAS MANOS35 ESPAÑOL Lo que puede ocurrir Cómo evitarlo Si se deja una herramienta sin supervisión o con la manguera de aire comprimido conectada, personas no autorizadas pueden activarla y sufrir o provocar lesiones. Cuando la herramienta no esté en uso, retire la manguera de aire comprimido y almacene la herramienta en una ubicación segura y alejada del alcance de niños y usuarios no capacitados. Las herramientas neumáticas pueden lanzar materiales en el área del trabajo. Solo use piezas y accesorios recomendados por el fabricante. Mantenga el área de trabajo limpia y ordenada. No permita que los niños operen la herramienta y manténgalos alejados del área de trabajo. Mantenga el área de trabajo bien iluminada. Fije de manera segura el accesorio a la amoladora de troqueles en ángulo. Inspeccione que el accesorio esté bien apretado antes de usarlo. Se deben reemplazar los artículos faltantes o dañados antes de usar la herramienta. Mantenga a los transeúntes a una distancia segura del área de trabajo. Toda persona que ingrese al área de trabajo debe usar un equipo de protección personal. Fragmentos de piezas de trabajo o de un accesorio de trabajo pueden salir eyectados y causar lesiones incluso más lejos del área de operación. Las herramientas neumáticas pueden activarse por accidente durante el mantenimiento o el cambio de accesorios. Desconecte la herramienta del suministro de aire mientras cambia los accesorios, hace cambios en la herramienta, durante el mantenimiento o la reparación. Nunca transporte la herramienta sujetándola de la manguera de aire comprimido. Para evitar un funcionamiento accidental, nunca transporte la herramienta con el gatillo apretado o enganchado. Solo un representante de servicio autorizado debe realizar reparaciones en la herramienta. La pérdida del control de la herramienta puede provocar lesiones al operador o a otras personas en el área de trabajo. Cierre el paso del suministro de aire y libere/drene la presión de aire de la manguera antes de cambiar los accesorios, realizar reparaciones o cuando la herramienta no esté en uso. Desconecte la herramienta del suministro de aire y almacénela en una ubicación segura. Nunca use la herramienta si está bajo la influencia de medicamentos, alcohol o drogas. Las herramientas neumáticas pueden provocar que la pieza de trabajo se mueva al tener contacto y causar lesiones. Asegúrese siempre de que la pieza de trabajo esté firme. Utilice abrazaderas u otros dispositivos para evitar que se mueva. ADVERTENCIA

RIESGO DE LESIONES PERSONALES36

ESPAÑOL Si la herramienta se daña, existe el riesgo de que reviente. Siga las instrucciones de lubricación para un funcionamiento óptimo y seguro. Siga las instrucciones sobre cómo cambiar correctamente los accesorios. Los accesorios de mala calidad, inadecuados o dañados pueden desprenderse durante el uso y lanzar proyectiles por el área de trabajo causando lesiones graves. Utilice siempre accesorios clasificados para la velocidad de la herramienta eléctrica. Nunca use herramientas que se hayan caído, golpeado o dañado. No aplique fuerza excesiva a la herramienta; deje que esta realice el trabajo. Nunca use una herramienta que tenga fugas de aire, que le falten piezas o tenga piezas dañadas o que requiera reparaciones. Siga siempre las instrucciones de ensamblaje, funcionamiento y mantenimiento. Las herramientas y los accesorios con mantenimiento inadecuado pueden causar lesiones graves. No utilice mangueras de aire o accesorios dañados, deshilachados o deteriorados. Realice un mantenimiento adecuado de la herramienta y los accesorios. Mantenga las herramientas limpias y bien lubricadas para obtener un rendimiento óptimo y seguro. No lubrique las herramientas con líquidos inflamables o volátiles como queroseno, diesel o combustible de aviación. Los movimientos repetidos, las posiciones incómodas y la exposición a la vibración pueden ser perjudiciales para las manos y los brazos. Deje de utilizar la herramienta si se siente incómodo, experimenta entumecimiento o tiene dolor. Si se presentan algunos de estos síntomas, consulte al médico antes de reanudar el trabajo. El uso de accesorios que no estén diseñados para utilizarse con la herramienta específica aumenta el riesgo de lesiones al operador y a las personas que estén en el área de trabajo. Utilice siempre accesorios diseñados para la herramienta y el trabajo a realizar. No modifique ni improvise con las herramientas o los accesorios. La pérdida del control de la herramienta puede provocar lesiones al operador o a otras personas en el área de trabajo. Mantenga una posición adecuada en todo momento al manipular las herramientas. Los resbalones, tropiezos, caídas o intentos de sobrepasar el alcance son causas importantes de lesiones graves o la muerte. Mantenga las manijas de la herramienta seca, limpia y sin aceite ni grasa. Manténgase alerta. Use el sentido común. No utilice las herramientas si está cansado. REEMPLAZO DE LA ETIQUETA DE ADVERTENCIA GRATIS: si las etiquetas de advertencia se vuelven ilegibles o las pierde, llame al 1-888-331-4569 para obtener un reemplazo gratis. No retire ninguna etiqueta. Reemplace cualquier etiqueta dañada.AVISO: use cinta selladora para roscas (no se incluye) en las roscas del enchufe macho. PREPARACIÓN ENSAMBLAJE Tiempo estimado de ensamblaje: 1 a 3 minutos Antes de ensamblar el producto, asegúrese de contar con todas las piezas. Compare las piezas con la lista del contenido del paquete. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas. Herramientas y materiales necesarios para el ensamblaje (no se incluyen):

Cinta selladora para roscas

Aceite para herramientas Conector macho

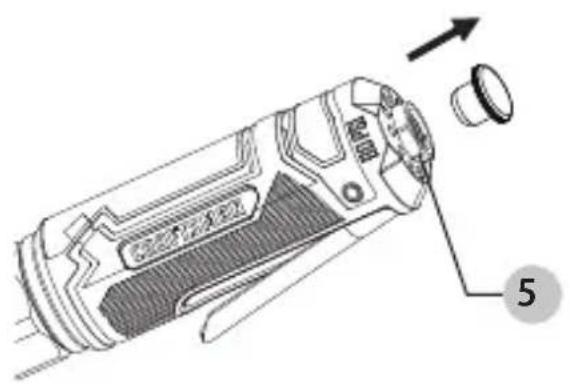

1. Retire la tapa protectora de plástico de

la entrada de aire de la entrada de aire .

incluye) girando en dirección de las manecillas del reloj con una llave (no se incluye) para una conexión hermética. NO APRIETE DEMASIADO.

ESPAÑOLADVERTENCIA: solo use adaptadores y dados que tengan una clasificación de torque igual o superior a la de la herramienta. Siempre asegúrese de que los adaptadores y dados estén correctamente instalados y asegurados antes de utilizar esta herramienta. Los accesorios de las herramientas pueden romperse y desprenderse, lo que puede causar lesiones graves al operador o las demás personas que estén en la zona de trabajo. Siempre siga las especificaciones del fabricante para lograr una correcta fijación y utilización.

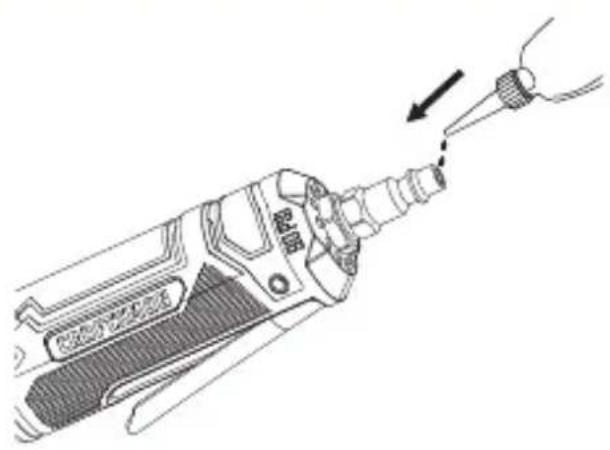

3. Coloque de 2 a 3 gotas de aceite para

herramientas neumáticas (no se incluye) en la apertura del enchufe macho antes de cada uso.

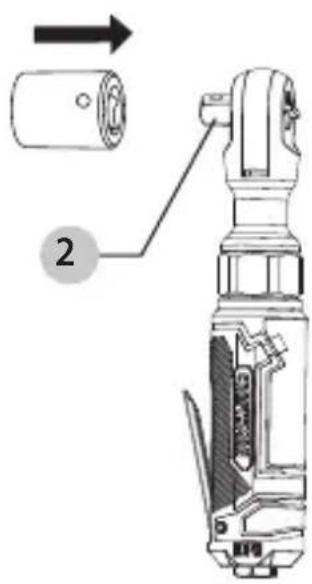

4. Seleccione el dado de percusión correcto

(no se incluye) y móntelo en el yunque hasta que encaje en su lugar.

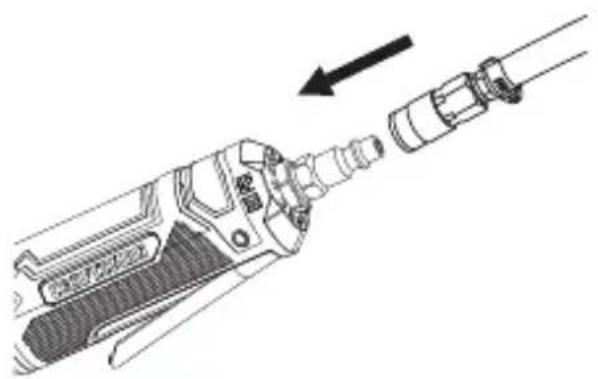

5. Conecte la manguera de suministro de

aire al conector macho. Establezca la presión de trabajo en 90 PSI para obtener el mejor rendimiento de la herramienta.

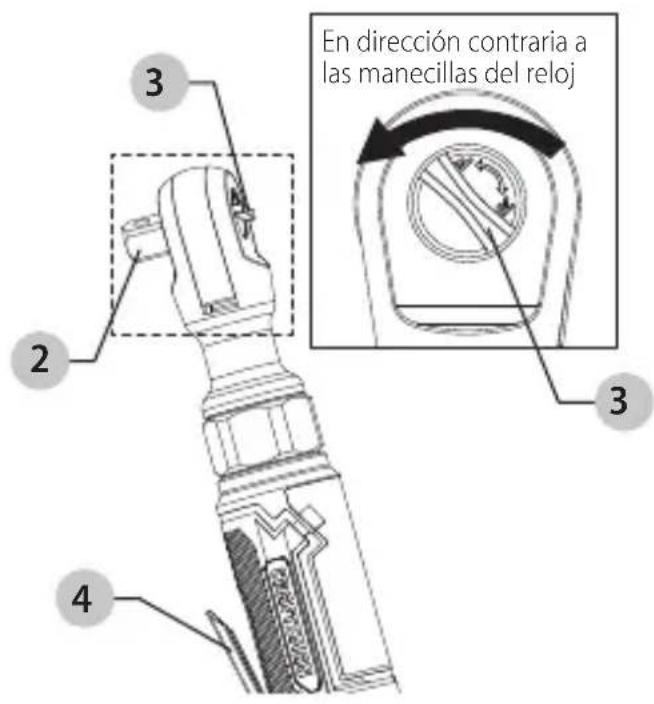

1. Para apretar o asegurar los sujetadores

y piezas de trabajo roscados, gire la perilla hacia delante/reversa en dirección contraria a las manecillas de reloj a la posición hacia delante. Presione el gatillo . El yunque de la herramienta se mueve en dirección de las manecillas del reloj para apretar o asegurar los sujetadores o piezas de trabajo roscados.

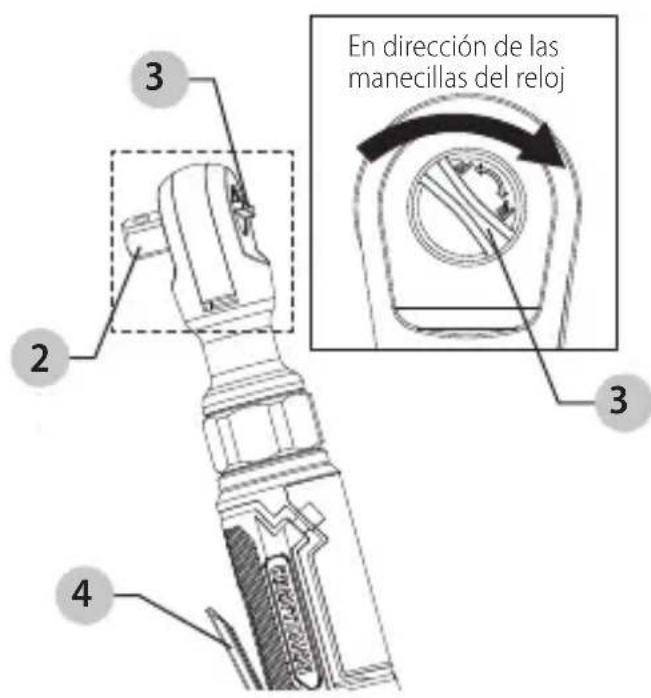

2. Para retirar o aflojar los sujetadores o

piezas de trabajo roscados, gire la perilla hacia delante/reversa en dirección de las manecillas del reloj a la posición de reversa. Presione el gatillo . El yunque de la herramienta se mueve en dirección contraria a las manecillas del reloj para apretar o asegurar los sujetadores o piezas de trabajo roscados.

En dirección contraria a las manecillas del reloj

En dirección de las manecillas del reloj

ESPAÑOL40 ESPAÑOL ADVERTENCIA: DESCONECTE SIEMPRE LA HERRAMIENTA DEL SUMINISTRO DE AIRE ANTES DE REALIZAR CUALQUIER TAREA DE MANTENIMIENTO. ADVERTENCIA: siempre asegúrese de que la herramienta esté lubricada correctamente mientras dura su ejecución. La lubricación adecuada se muestra en este manual de instrucciones. MANTENIMIENTO Se recomienda usar un lubricador en línea (no incluido) para aumentar la vida útil de la herramienta y mantenerla correctamente lubricada. Se debe verificar regularmente el lubricador en línea y llenarlo con aceite para herramientas neumáticas según sea necesario. El ajuste adecuado del lubricador en línea puede realizarse colocando una hoja de papel junto a los orificios de escape de la herramienta y manteniendo el regulador completamente abierto por 30 segundos. Cuando aparece una leve mancha de aceite en el papel, el lubricador en línea está ajustado de manera adecuada. Se deben evitar las cantidades excesivas de aceite. Lubricantes recomendados: aceite para herramientas neumáticas o cualquier otro aceite de alta calidad para turbinas que contenga absorbente de humedad, antioxidante, agentes de humidificación de metales y un aditivo para presión extrema (EP, por sus siglas en inglés). Consulte a su distribuidor local para obtener más ayuda para seleccionar el aceite para herramienta neumática más adecuado para la lubricación apropiada. Limpieza ADVERTENCIA: elimine la suciedad y el polvo de todos los conductos de ventilación con aire limpio y seco al menos una vez a la semana. Para minimizar el riesgo de lesiones oculares, use siempre protección ocular aprobada por la norma ANSI Z87.1 cuando realice este procedimiento. ADVERTENCIA: nunca use solventes u otros productos químicos agresivos para limpiar las partes no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Use un paño humedecido solo con una mezcla de jabón suave y agua. Nunca deje que ingresen líquidos a la herramienta; nunca sumerja alguna pieza de la herramienta en líquido. Reparaciones ADVERTENCIA: para garantizar la SEGURIDAD y FIABILIDAD del producto, las reparaciones y el mantenimiento los debe realizar un centro de servicio de fábrica de CRAFTSMAN o un centro de servicio autorizado de CRAFTSMAN. Utilice siempre piezas de repuesto idénticas a las de fabricación.41 ESPAÑOL Accesorios ADVERTENCIA: debido a que los accesorios que no sean los ofrecidos por CRAFTSMAN no han sido probados con este producto, su uso con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, solo se deben utilizar los accesorios recomendados por CRAFTSMAN con este producto. Los accesorios recomendados para usar con su herramienta están disponibles a un costo adicional en su distribuidor local o centro de servicio autorizado. Si necesita ayuda para encontrar algún accesorio, visite CRAFTSMAN.COM o llame al 1-888-331-4569. Almacenamiento Antes de almacenar la herramienta, asegúrese de hacer lo siguiente: Registro en línea Gracias por su compra. Registre su producto ahora para:

1. Revise la sección de Mantenimiento en las páginas anteriores y realice el mantenimiento

programado según sea necesario.

2. La herramienta debe estar bien limpia y ligeramente lubricada antes de almacenarla.

3. Almacene la herramienta en un lugar seco y seguro, fuera del alcance de los niños.

• SERVICIO DE GARANTÍA: registrar su producto le ayudará a obtener un servicio de garantía más eficiente en caso tenga problemas con su producto.

• CONFIRMACIÓN DE PROPIEDAD: en caso de pérdida del seguro, como incendio, inundación o robo, su registro de propiedad servirá como prueba de compra.

• PARA SU SEGURIDAD: el registro de su producto nos permitirá ponernos en contacto con usted en el improbable caso de que se requiera una notificación de seguridad según la Ley Federal de Seguridad del Consumidor. Registre en línea en www.craftsman.com/registration42 ESPAÑOL

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: si la herramienta funciona lentamente o no funciona, verifique estos posibles problemas y realice la acción correctiva correspondiente:

PROBLEMA CAUSA SOLUCIÓN

La herramienta no funciona o lo hace lentamente. La herramienta no funciona o lo hace lentamente. La herramienta no funciona o lo hace lentamente. La herramienta no funciona o lo hace lentamente. La herramienta no funciona o lo hace lentamente. La herramienta no funciona o lo hace lentamente. La herramienta no funciona o lo hace lentamente. Hay polvo o goma en la herramienta. Enjuague la herramienta con aceite para herramientas neumáticas o solvente para goma. No hay aceite en la herramienta. Lubrique la herramienta. Hay fugas en la manguera de aire comprimido. Apriete y selle los conectores de la manguera si se encuentran fugas. Use cinta de sellado. Las aspas del rotor están desgastadas. Remplace el aspa del rotor. Sale humedad del escape de la herramienta. Agua en el tanque del compresor; drene el tanque (consulte el manual del compresor de aire). Lubrique la herramienta y hágala funcionar hasta que no haya evidencia de agua. Vuelva a lubricar la herramienta y hágala funcionar durante 1 a 2 segundos. La presión de aire es baja. Asegúrese de que la manguera sea del tamaño adecuado. Las mangueras largas o las herramientas que usen grandes volúmenes de aire pueden requerir un diámetro interno de 1/2 pulg. o más, según el largo total de la manguera. No utilice varias mangueras conectadas entre sí con conectores de conexión rápida. Esto causa pérdidas de presión adicionales y reduce la potencia de la herramienta. Utilice mangueras simples del largo apropiado. La presión de aire es baja. Ajuste el regulador en la herramienta en la configuración máxima. Ajuste el regulador del compresor al máximo de la herramienta en 90 PSI. NOTA: las mangueras de aire comprimido pueden causar una pérdida de hasta 15 PSI en la presión, de manera que puede necesitar configurar la potencia más alta del compresor para mantener la presión requerida en la herramienta.43 ESPAÑOL Tres años de garantía limitada CRAFTSMAN reparará o reemplazará, sin costo, cualquier defecto debido en el material o en la mano de obra por un periodo de tres años a partir de la fecha de compra (dos años para las baterías). Esta garantía no cubre las fallas de piezas debido al desgaste normal o al abuso de la herramienta. Para obtener más detalles sobre la cobertura de la garantía y conocer la información de reparación de la garantía, visite www.craftsman.com o llame al 1-888-331-4569. Esta garantía no se aplica a accesorios ni a daños causados por reparaciones hechas o que se hayan intentado hacer por otras personas. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN DETERMINADO, Y EXCLUYE TODOS LOS DAÑOS ACCIDENTALES O RESULTANTES. Algunos estados no permiten limitaciones en cuanto a la duración de una garantía implícita ni la exclusión de daños accidentales o resultantes, de modo que estas limitaciones pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos y podría tener otros derechos que varían en ciertos estados o provincias. GARANTÍA DE DEVOLUCIÓN DE SU DINERO EN 90 DÍAS Si no está completamente satisfecho con el rendimiento de su herramienta eléctrica, láser o clavadora CRAFTSMAN por cualquier razón, puede devolverla dentro de los 90 días a partir de la fecha de compra con un recibo para obtener un reembolso completo. No le haremos preguntas. LATINOAMÉRICA: esta garantía no se aplica a los productos vendidos en Latinoamérica. Para los productos vendidos en Latinoamérica, consulte la información de garantía específica del país contenida en el embalaje, llame a la compañía local o consulte el sitio web para obtener información sobre la garantía. is a registered trademark of Stanley Black & Decker, Inc., used under license. est une marque déposée de Stanley Black & Decker, Inc., utilisée sous licence. es una marca registrada de Stanley Black & Decker, Inc., utilizada bajo licencia. CRAFTSMAN® U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá únicamente Product Manufactured by: SHINING GOLDEN YIDA Produit fabriqué par: SHINING GOLDEN YIDA Producto fabricado por: SHINING GOLDEN YIDA

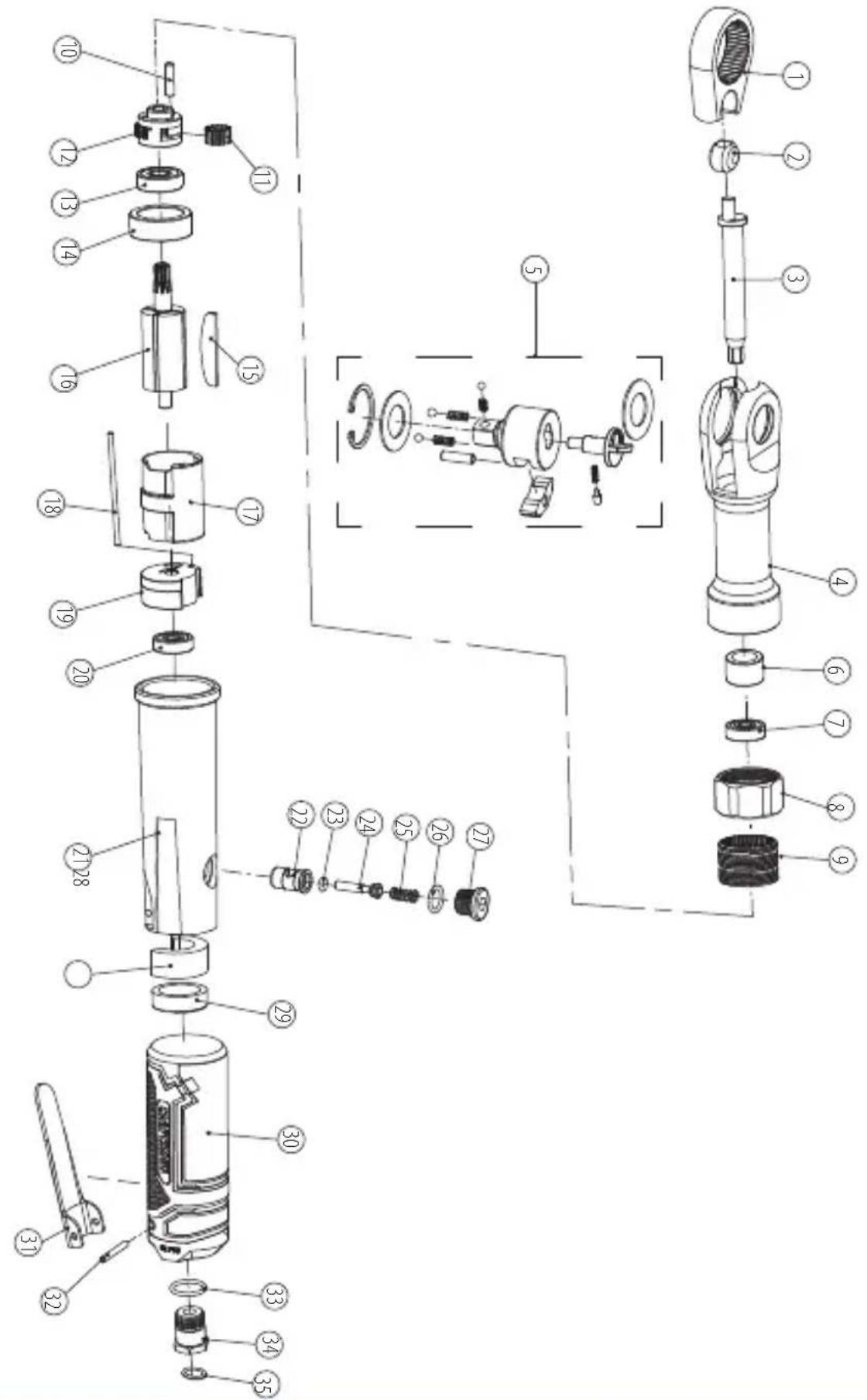

Diagrama detallado de la herramienta

Número de kit K99000-CMX K99000-CMX Pasador del resorte, palanca Pasador del resorte, palanca32 Descripción del kit Kits de reemplazo Pieza Cant.

Descripción Cabezal del trinquete 2 1Tuerca giratoria del eje 3 1Eje 4 1Carcasa del cabezal 5 1Ensamble del trinquete 6 1Rodamiento de aguja 7 1Rodamiento 8 1Tuerca de conexión 9 1Engranaje del anillo 10 1Pasador de alineación Pieza Cant.

Descripción Tapa B 20 1Rodamiento 21 1Carcasa 22 1Manguito del pasador del interruptor 23 1Junta tórica 24 1Pasador del interruptor 25 1Resorte 26 1Junta tórica 11 1Carcasa del engranaje 12 1Engranajes tipo splinded 13 1Rodamiento 14 1Tapa A 15 4Hojas 16 1Rotor 17 1Cilindro 18 1Pasador de alineación 29 1Silenciador 30 1Manguito 31 1Palanca 32 1Pasador del resorte 33 1Junta tórica 34 1Entrada de aire 35 1Filtro de metal 27 1Tuerca del interruptor 28 1Silenciador Lista de piezas
