MANUAL DE USUARIO AirFry HLB 8416 TEKA

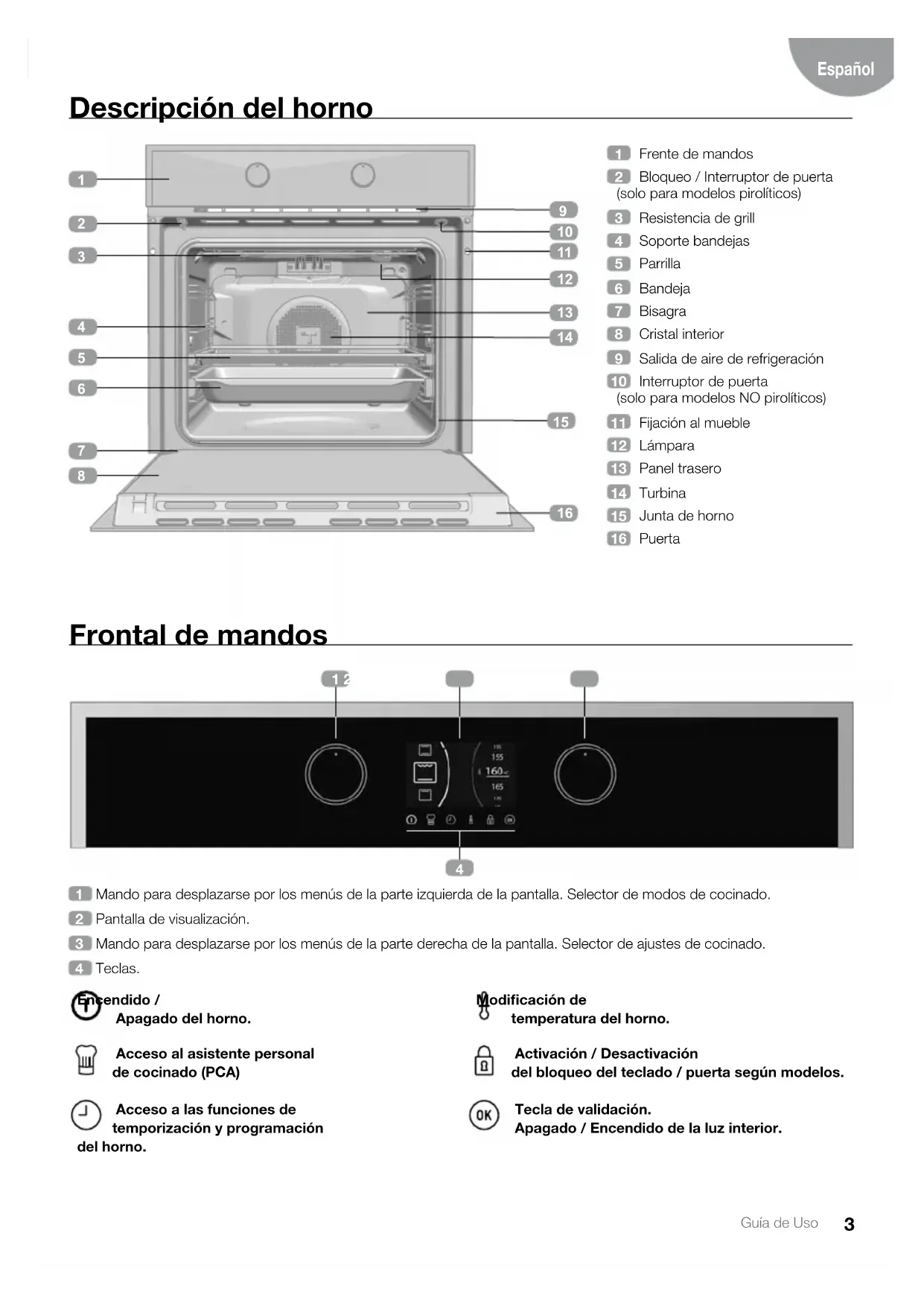

Bloqueo / Interruptor de puerta (solo para modelos pirolíticos)

Resistencia de grill

Salida de aire de refrigeración

Interruptor de puerta (solo para modelos NO pirolíticos)

Mando para desplazarse por los menús de la parte izquierda de la pantalla. Selector de modos de cocinado.

Pantalla de visualización.

Mando para desplazarse por los menús de la parte derecha de la pantalla. Selector de ajustes de cocinado.

Encendido / Apagado del horno. Acceso al asistente personal de cocinado (PCA) Acceso a las funciones de temporización y programación del horno. Modificación de temperatura del horno. Activación / Desactivación del bloqueo del teclado / puerta según modelos. Tecla de validación. Apagado / Encendido de la luz interior.

Guía de Uso Encendido y puesta en hora Al conectar el horno por primera vez a la red, aparecerá el logotipo seguido de la indicación 12:00 parpadeando. Para poder trabajar con el horno, es necesario poner en hora el reloj. Para ello seleccione las horas con el mando izquierdo y los minutos con el mando derecho. Valide la selección con la tecla o espere unos segundos. Escuchara una señal acústica como confirma- ción, y la hora quedará fijada en la pantalla. Para modificar la hora: Con el horno en reposo (pantalla de inicio), mantenga presionada la tecla hasta que la hora aparezca parpadeando. Siga los pasos descritos para modificar la hora. ATENCIÓN La sensibilidad de las teclas touch se adapta continuamente a las condiciones ambientales. Al conectar el horno a la red tenga la precaución de que la superficie de cristal del frontal de mandos esté limpia y libre de cualquier obstáculo. Si al tocar el cristal, la pantalla no respon- de correctamente, entonces es necesario que desconecte el horno de la red eléctrica y tras un instante vuelva a conectarlo. De esta forma los sensores se habrán ajustado automáticamente y reaccionarán de nuevo al tocar con el dedo. MODO DEMO (Función especial para exposiciones) Con el modo DEMO activado, puede manejarse el horno sin calentar. Se recomienda activar este modo si el horno va a instalarse en una exposición con conexión a red. Activación del modo DEMO Antes de poner el reloj en hora, pulsar simul- táneamente las teclas y , hasta que en la pantalla aparezca la indicación «DEMO Mode ON». A continuación ponga el horno en hora. La palabra «DEMO» aparecerá permanente- mente en la pantalla y el horno puede operarse normalmente, pero no calentará. Para desactivar el modo DEMO, debe des- conectar el horno de red. ATENCIÓN En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico. Aparecerá la indicación 12:00. Puede poner el reloj en hora siguiendo las instrucciones anteriores. Si el horno tenía la puerta bloqueada an- tes del corte de suministro, el símbolo de bloqueo se iluminará hasta que la puerta se desbloquee. Esto puede llevar varios minutos, depen- diendo de la temperatura a la que se en- cuentra el horno, y durante este tiempo no podrá poner el reloj en hora. Una vez desbloqueada la puerta, puede po- ner el reloj en hora siguiendo las instruccio- nes anteriores.5 Guía de Uso Español

PANTALLA DE SELECCIÓN

Durante la selección de una función de coci- nado, receta automática o función de reloj, la pantalla aparecerá dividida en dos sectores: SECTOR IZQUIERDO. En esta zona de la pantalla se muestran las funciones de cocina- do, recetas automáticas o funciones de progra- mación del reloj disponibles para su selección. Para seleccionar cualquiera de ellas, gire el mando izquierdo hasta que la función desea- da aparezca aumentada y valide la selección con la tecla (si usted no toca ninguna tecla, pasados unos segundos el horno validará la selección automáticamente). SECTOR DERECHO. En esta zona de la pantalla, se muestran los valores a ajustar en función del modo seleccionado: temperatura, peso, duración, hora de finalización,…. Para seleccionar un valor, gire el mando dere- cho hasta que el valor deseado aparezca au- mentado y valide la selección con la tecla (si usted no toca ninguna tecla, pasados unos segundos el horno validará la selección auto- máticamente). Descripción de la pantalla de control A continuación se describe la información que encontrará en la pantalla de visualización de su horno y cómo esta se mostrará.

PANTALLA DE INICIO / REPOSO

Esta pantalla aparecerá cuando el horno no esté funcionando, pero esté conectado a la red. Si el bloqueo de teclado o el de puerta están activados, los símbolos y aparecerán en la zona izquierda de la pantalla. Si ha programado un aviso, la pantalla dejará de mostrar la hora, y mostrará la cuenta atrás, como se indica en la imagen siguiente. Selección de función.6 Guía de Uso

2. Duración del cocinado.

– Si no ha programado el reloj, mostrará el tiempo que el horno lleva cocinando y la circunferencia de tiempo aparecerá en co- lor rojo. – Si ha realizado alguna programación, mos- trará el tiempo que falta para que el coci- nado termine (cuenta atrás) y la circunfe- rencia de tiempo aparecerá en color azul. – Si el horno está programado, pero en situación de espera (no ha empezado a cocinar), se mostrará la duración total de cocinado programada.

3. Función de cocinado o receta automáti-

ca seleccionada. Fuera de los círculos, encontrará la siguiente información sobre funciones adicionales: ZONA DERECHA DE LA PANTALLA. Si ha programado funciones de tiempo, la informa- ción relativa a estas funciones se muestra en la zona derecha de la pantalla.

Avisador. Cuenta atrás para la finaliza- ción del aviso programado.

Hora de Finalización. ZONA IZQUIERDA DE LA PANTALLA. Infor- mación sobre Funciones de seguridad activa- das.

Bloqueo de teclado. Se iluminará cuando esté activado el bloqueo de seguri- dad de niños.

Bloqueo de puerta. SÓLO PARA MO- DELOS PIROLÍTICOS. Se iluminará cuando el bloqueo manual de puerta esté activado.

PANTALLA DE COCINADO

Durante el cocinado, la información sobre la situación del horno aparecerá en la pantalla or- ganizada alrededor de dos círculos centrales: Círculo interior de temperatura. En color rojo. Representa, a escala, la temperatura se- leccionada. Círculo exterior de tiempo.

• En color rojo cuando muestra el tiempo que el horno lleva cocinando. Aparecerá un punto blanco cada 2 minutos.

• En color azul cuando muestra el tiempo que falta para que el cocinado termine (cuenta atrás). Desaparecerá un punto blanco cada 2 minutos. Dentro de estos círculos, encontrará la siguien- te información sobre el cocinado:

1. Temperatura seleccionada. El símbolo

ºC, parpadeará hasta que que se alcance la temperatura seleccionada y siempre que el horno esté transmitiendo calor al alimento.

Guía de Uso Español Cocinado con funciones tradicionales

DESCONEXIÓN CONVENCIONAL

FERMENTAR MASAS DESCONGELACIÓN HYDROCLEAN PIROLISIS (según el modelo) INFORMACIÓN Para una descripción de uso de cada una de las funciones, consulte la guía de cocinados incluida en su horno. Funciones que incorporan precalentamiento rápido automático8 Guía de Uso Encienda el horno tocando la tecla . Gire el mando izquierdo hasta que la función deseada aparezca aumentada. A continuación, aparecerá a la derecha la tem- peratura recomendada para la función elegida. Si lo desea, puede modificar la temperatura gi- rando el mando derecho. Valide la selección con la tecla

El horno empezará a cocinar. En cualquier momento del cocinado usted puede:

• Cambiar la función de cocinado, girando el mando izquierdo.

• Modificar la temperatura de cocinado gi- rando el mando derecho.

• Programar un aviso o una duración / hora fin de cocinado. Tocando la tecla

• Modificar la programación de avisos o duración/hora fin programados. Tocando la tecla

INFORMACIÓN Para programar o modificar una programa- ción, consulte el apartado «Programación temporizada del cocinado» que encontrará más adelante en esta guía de uso.

PRECALENTAMIENTO RÁPIDO

AUTOMÁTICO Las funciones señaladas, incorporan precalen- tamiento rápido automático. Durante el precalentamiento rápido, se ilumina el símbolo

Se recomienda no introducir el alimento hasta que este símbolo se apague.

PARA COCINAR CON LAS FUNCIONES

TRADICIONALES Selección de función.9 Guía de Uso Español PAN BLANCO PAN MORENO PAN INTEGRAL PIZZA GRUESA PIZZA FINA

PASTEL DE FRUTAS PEQUEÑO

PANES PIZZAS POSTRES Recetas que requieren precalentar el horno en vacío. Recetas que requieren dar la vuelta al alimento. Cocinado con el Asistente Personal de Cocinado (PCA)

PARA COCINAR CON EL ASISTENTE

PERSONAL DE COCINADO

Encienda el horno tocando la tecla

Gire el mando izquierdo hasta que el tipo de ali- mento que desea cocinar aparezca aumentado. En el sector derecho de la pantalla, se mostra- rán a continuación las recetas disponibles para el tipo de alimento seleccionado. Seleccione con el mando derecho la receta deseada y va- lide la selección con la tecla

En el sector derecho de la pantalla, aparecerá a continuación la información que el horno ne- cesita para programar el cocinado. Según la receta seleccionada, el horno le pedi- rá que introduzca: PESO DEL ALIMENTO: Seleccione con el mando derecho y valide con la tecla

TEMPERATURA: Valide la temperatura pro- puesta por la receta o seleccione otra con el mando derecho y valide con la tecla

GRADO DE ACABADO: En algunos cocinados, usted puede seleccionar el grado de acabado:

• HIGH: Acabado muy hecho

• MEDIUM: Acabado al punto

• LOW: Acabado poco hecho Una vez seleccionados todos los parámetros, valide con la tecla

El horno empezará a cocinar, y la pantalla de selección dará paso a la pantalla de cocinado, en la que se mostrará la siguiente información:

• T emperatura de cocinado seleccionada

• T iempo restante de cocinado

• R eceta seleccionada Una vez finalizado el cocinado, sonará una alar- ma acústica durante 90 segundos aproximada- mente y en la pantalla parpadeará el símbolo del cocinado. Toque cualquier tecla para dete- ner el sonido. El horno se apagará automáticamente. INFORMACIÓN Durante los primeros 10 minutos del cocina- do, usted podrá modificar el peso y el grado de acabado, o programar una hora de finali- zación del cocinado. Pasado este tiempo, estos valores quedan fijados y no podrán modificarse. Para modificar estos valores del cocinado, toque la tecla y el horno volverá a la pan- talla de selección. Siga los pasos indicados anteriormente. En cualquier momento del cocinado usted puede: Modificar la temperatura de cocinado, to- cando sobre la tecla . Valide con la tecla . Programar un aviso. Tocando la tecla

Modificar la programación de un aviso programado. Tocando la tecla

Para programar, o modificar una programación, siga las instrucciones del apartado «Programa- ción temporizada del cocinado» que encontra- rá más adelante en esta guía de uso. Selección de receta.11 Guía de Uso Español Programación temporizada del horno

OPCIONES DE TEMPORIZACIÓN

Usted dispone de las siguientes opciones de temporización para programar un cocinado: Avisador: Genera una alarma que sonará al terminar el tiempo programado. El cocinado, NO se detendrá cuando acabe el tiempo. Tam- bién puede generar un aviso cuando el horno no está cocinando. INFORMACIÓN Usted puede programar un Aviso, en cual- quier momento, independientemente de que el horno esté cocinando o no. El resto de opciones de temporización, es- tarán disponibles sólo cuando el horno esté cocinando. Duración del Cocinado: Permite selec- cionar el tiempo que el horno estará cocinando. Al finalizar el tiempo programada sonará una alarma, el símbolo parpadeará y el horno dejará de calentar de forma automática. Toque cualquier tecla para detener la alarma y apagar el horno. Hora de Finalización del Cocinado: Per- mite seleccionar la hora hasta la que el horno estará cocinando. Cuando llegue la hora programada sonará una alarma, el símbolo parpadeará y el horno dejará de calentar de forma automática. Toque cualquier tecla para detener la alarma y apagar el horno. Comienzo de cocinado diferido ( Du- ración + Hora de Finalización del Co- cinado): Permite programar el horno para que

Las recetas indicadas en la tabla con el símbolo , requieren introducir el alimento con el horno ya caliente. Cuando seleccione una de estas recetas, al iniciar el cocinado se mostrará el símbolo en la pantalla. Cuando el horno alcance la temperatura de coci- nado, el símbolo parpadeará y sonará una alarma para avisar de que ya puede introducir el alimento. La alarma se apaga automáticamente al abrir la puerta del horno para introducir el alimento, y en la pantalla de cocinado se mostrará el tiempo restante. Las recetas indicadas en la tabla con el símbolo , requieren dar la vuelta al alimento durante el cocinado. El horno le avisará cuándo debe hacerlo con una alarma sonora y en la pantalla de cocinado se mostrará el símbolo

La alarma se apaga automáticamente al abrir la puerta del horno para dar la vuelta al alimento.12 Guía de Uso

1. Toque sobre la tecla para acceder al

menú de opciones de temporización.

2. Gire el mando izquierdo para seleccionar la

opción de programación deseada.

3. Gire el mando derecho para seleccionar la

duración o la hora de finalización según la opción elegida. INFORMACIÓN El horno no permitirá seleccionar una hora de finalización anterior a la hora actual. Cuando esté programando una hora de fi- nalización, se mostrará en la zona central la hora actual para facilitar la selección.

4. Valide la selección con la tecla

5. A continuación volverá a mostrarse la pantalla

de cocinado. Podrá ver las temporizaciones programadas a la derecha del círculo central.

Programación duración del cocinado. empiece el cocinado de forma automática y se apague también de forma automática una vez transcurrido el tiempo de cocinado programado. INFORMACIÓN Para programar esta opción, deberá progra- mar la Duración y la Hora de Finalización del Cocinado consecutivamente. Usted podrá acceder a las opciones de progra- mación en cualquier momento de un cocinado. De la misma forma, podrá acceder a modificar una programación ya establecida. INFORMACIÓN Si usted ha seleccionado una receta auto- mática, el horno determinará automática- mente la Duración del cocinado, por lo que esta opción no estará disponible. En este caso si que podrá: Programar la Hora de Finalización durante los diez primeros minutos del cocinado. Programar un aviso en cualquier momento. Funciones de seguridad

BLOQUEO DE SEGURIDAD PARA NIÑOS

(BLOQUEO DEL PANEL DE CONTROL) Esta función se puede activar en cualquier mo- mento:

• Con el horno apagado. El bloqueo de ni- ños no permitirá que el horno se encienda al pulsar la tecla

• Durante el uso del horno. Si activa la fun- ción mientras el horno está cocinando o en espera, se bloqueará la respuesta del teclado y los mandos y ningún valor de cocinado po- drá modificarse. Para activar la función, toque la tecla

forma prolongada hasta que escuche 1 beep13 Guía de Uso Español Función Teka Hydroclean

Esta función facilita la limpieza de la grasa y los restos de suciedad que han quedado adheri- dos en las paredes del horno. Para una mayor facilidad de limpieza, evite que se acumule la suciedad. Limpie el horno con frecuencia.

PROGRAMAR LA FUNCIÓN

ATENCIÓN No vierta agua en el interior del horno ca- liente, puede dañar el esmalte de su horno. Realice siempre el ciclo con el horno frío. Si lo hace con el horno demasiado caliente, el resul- tado puede verse afectado además de dañar el esmalte. Retire previamente las bandejas y todos los accesorios del interior del horno, incluidos los soportes para bandejas o guías telescópicas. sonoro y el símbolo aparezca en la pantalla. El panel de control está bloqueado. Para desactivar la función, toque de nue- vo la tecla de forma prolongada hasta que escuche 1 beep sonoro y el símbolo des- aparezca.

BLOQUEO MANUAL DE PUERTA

Disponible sólo en modelos pirolíticos. En los modelos pirolíticos, el bloqueo de segu- ridad para niños, incluye el bloqueo de la puer- ta, impidiendo la apertura de la misma. Para abrir la puerta, debe desactivar el bloqueo de seguridad para niños, siguiendo las instruc- ciones indicadas anteriormente. ATENCIÓN Antes de activar el bloqueo, asegúrese de que la puerta del horno está correctamente cerrada. Si la puerta no está bien cerrada, no se bloqueará, sonará una alarma y en la pantalla parpadeará el símbolo

Si esto ocurre, cierre la bien la puerta para que se detenga el aviso y el bloqueo actúe. Si no desea bloquear la puerta, desactive el seguro de niños. Siga para ello las instrucciones que apa- recen en el libro de instalación y manteni- miento que se entrega con su horno.

1. Con el horno frío, coloque una bayeta exten-

dida sobre el suelo del horno.

2. Vierta lentamente 200 ml de agua en la parte

inferior de la cavidad del horno. INFORMACIÓN Para un mejor resultado añada una cucharadi- ta de detergente suave para vajilla en el vaso de agua antes de verterlo sobre la bayeta.14 Guía de Uso

3. Encienda el horno, gire el mando izquierdo

para seleccionar la función y valide con

4. A continuación se oirá una señal sonora

como confirmación de que la función Teka Hydroclean

se ha puesto en marcha. En la pantalla se visualizará el símbolo y el tiempo restante para que finalice la función. iMportantE La duración de esta función no se puede modificar. Para finalizar antes de tiempo, apague el horno con la tecla

5. Alcanzada la hora de finalización, el horno

se desconectará, sonará una señal acústica y el símbolo parpadeará rápidamente. iMportantE No abra la puerta del horno hasta que no finalice la función Hydroclean

La fase de enfriamiento es necesaria para el correcto funcionamiento de la función.

6. Toque con el dedo cualquier tecla para dete-

ner la señal acústica y apagar el símbolo

7. El horno se apagará automáticamente.

8. El horno está listo para retirar los restos de

suciedad y agua sobrante con la bayeta. La función Hydroclean

se realiza a baja tempe- ratura. No obstante, los tiempos de enfriamiento pueden variar según la temperatura ambiente. atEnCiÓn Asegúrese antes de tocar directamente la superficie interior del horno, de que la tem- peratura es adecuada. Si tras realizar la función Hydroclean

requiere de una limpieza con más profundidad, utilice detergentes neutros y esponjas no abrasivas.15 Guía de Uso Español Función de autolimpieza por pirólisis ATENCIÓN Antes de realizar el ciclo de limpieza por pi- rólisis, lea atentamente las instrucciones de seguridad que encontrará al inicio del libro de Instalación y Mantenimiento. Esta función le permite realizar un ciclo de lim- pieza por pirólisis, durante el cual, debido a las altas temperaturas que se alcanzan en el interior del horno se produce un proceso de carbonización de las grasas acumuladas. En general, se recomienda realizar una pirólisis cada 4-5 cocinados y utilizar el programa más adecuado al nivel de suciedad de su horno. A mayor suciedad, elija un programa de mayor duración. Durante la pirólisis la iluminación interior del horno permanecerá apagada.

PROGRAMAR LA FUNCIÓN PIRÓLISIS

IMPORTANTE Antes de realizar la pirólisis es imprescindible retirar todos los accesorios y vajilla del horno, incluyendo los soportes de bandejas y/o guías telescópicas. Siga para ello las instrucciones que aparecen en el libro de instalación y man- tenimiento que se entrega con su horno. ATENCIÓN Retire del interior cualquier derrame o resto excesivo de suciedad, ya que durante la pi- rolisis podrían inflamarsee corriendo peligro de incendio. ATENCIÓN Antes de poner en marcha la pirólisis, ase- gúrese de que la puerta del horno está co- rrectamente cerrada.

1. Encienda el horno y seleccione la función

Pirólisis girando el mando izquierdo.

2. Con el mando derecho, seleccione el pro-

grama de pirólisis más adecuado al nivel de suciedad de su horno: P1: Pirólisis suave. Duración 1 hora. P2: Pirólisis normal. Duración 1 hora y 30 min. P3: Pirólisis intensiva. Duración 2 horas.

3. Valide la selección con la tecla

. Inme- diatamente después, comenzará el bloqueo automático de puerta. ATENCIÓN Si la puerta no está bien cerrada, la pirólisis no comenzará. Sonará una alarma y en la pantalla parpadeará el símbolo

Si esto ocurre, cierre bien la puerta para que el bloqueo actúe y pueda comenzar la pi- rólisis.

4. Cuando la puerta esté bloqueada, se ilumi-

nará el símbolo en la pantalla del reloj y se mostrará el tiempo restante para la finali- zación de la pirólisis.16 Guía de Uso

6. Pulse cualquier tecla del reloj para detener la

7. El horno se apagará automáticamente.

8. El proceso de calentamiento del horno ha

finalizado, sin embargo el horno está exce- sivamente caliente y no puede ser utilizado. Hasta que el horno no se enfríe la refrigera- ción continúa funcionando y el símbolo permanece iluminado. iMportantE Debido a las altas temperaturas en el interior del horno, el tiempo de enfriamiento puede variar en función de la temperatura ambiente.

9. Una vez que su horno se haya enfriado el

símbolo se apagará y la puerta queda- rá desbloqueada.

10. Abra la puerta del horno y pase un paño

húmedo por el interior de la cavidad, reti- rando la ceniza producida durante el ciclo de limpieza. En zonas de difícil acceso del interior del horno será necesario limpiar con algún estropajo de fibra no metálica.

11. Una vez limpio el interior del horno, no ol-

vide instalar de nuevo los soportes y sus accesorios.

12. El horno ya está preparado para un nuevo

cocinado. iMportantE Si detecta alguna incidencia en la progra- mación y manejo de esta función consulte la guía de instalación y mantenimiento incluida en su horno. iMportantE El horno está programado y realizando el ci- clo de limpieza pirolítica. Durante los primeros 10 minutos podrá retrasar el comienzo de la pirólisis, progra- mando la hora de finalización de la misma. Para ello, toque la tecla para acceder al menú de opciones de temporización. Una vez seleccionada la hora de finalización vali- de con la tecla

Durante la pirólisis no se puede seleccionar ninguna otra opción de temporización. Sí que podrá activar el bloqueo de seguridad para niños, si así lo desea. Tampoco intente abrir la puerta del horno ya que podría interrumpir el proceso de limpieza.

5. Cuando finaliza la limpieza pirolítica, escu-

chará una señal acústica, el símbolo parpadeará y verá 00:00 en la pantalla.17 Guía de Uso Español Una vez que la puerta está desbloqueada y pueda abrirse, desaparecerá el símbolo y se mostrará de nuevo la hora en la pantalla del reloj. b) Temperatura del interior segura: Si la temperatura del interior del horno es se- gura, el desbloqueo se realizará inmedia- tamente.

3. Temperatura del interior segura: Si la tem-

peratura del interior del horno es segura, el desbloqueo se realizará inmediatamente y el horno volverá a la pantalla de reposo.

CANCELACIÓN DE LA PIRÓLISIS

La pirolisis es una función automática y como tal, sólo puede accionarse mediante la progra- mación del reloj. Para cancelar una pirolisis en curso es necesario desprogramar el horno, si- guiendo estas instrucciones:

La pirólisis se detendrá.

2. En función de la temperatura del interior del

horno pueden darse estas dos situaciones: a) Temperatura del interior peligrosa: En este caso, la puerta permanecerá blo- queada hasta que la temperatura llegue a valores seguros. En la pantalla se mos- trará el símbolo

Funciones Especiales

Disponible sólo en algunos modelos. La función Sabbat permite mantener una tem- peratura constante en el interior del horno durante 72 horas como máximo, permitiendo introducir alimentos para calentarlos durante este tiempo.

PARA UTILIZAR LA FUNCIÓN SABBAT

• Encender el horno tocando la tecla

• Girar el mando izquierdo hasta que aparezca resaltada la función

• Si se desea, se puede modificar la tempera- tura girando el mando derecho entre un ran- go de temperatura de 60º C a 95º C.

• Validar la selección con la tecla

• El horno empezará a calentar y se activará el bloqueo del panel de control.

• Durante la función Sabbat la luz del interior del horno permanecerá apagada.

• La función Sabbat no se puede temporizar. En la pantalla se mostrará la hora.

• El panel de control permanecerá bloqueado y no se puede modificar la temperatura se- leccionada.

• Para desactivar la función Sabbat, apagar el horno tocando la tecla
