MANUAL DE USUARIO ACD20SW Amprobe

Septiembre 2009, Rev.2

Reservados todos los derechos. Impreso en Taiwán.

Garantía limitada y limitación de responsabilidad

Su producto Amprobe estará libre de defectos de material y mano de obra durante 1 año a partir de la fecha de compra. Esta garantía no cubre fusibles, baterías desechables ni daños que sean consecuencia de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o manipulación. Los revendedores no están autorizados a extender ninguna otra garantía en nombre de Amprobe. Para obtener servicio durante el período de garantía, devuelva el producto con un comprobante de compra a un centro de servicio de equipos de comprobación autorizado por Amprobe o a un concesionario o distribuidor de Amprobe. Consulte la sección Reparación para obtener información más detallada. ESTA GARANTÍA CONSTITUYE SU ÚNICO RESARCIMIENTO. TODAS LAS DEMÁS GARANTÍAS, TANTO EXPRESAS, IMPLÍCITAS COMO ESTATUTARIAS, INCLUYENDO LAS GARANTÍAS IMPLÍCITAS DE IDONEIDAD PARA UN PROPÓSITO DETERMINADO O COMERCIABILIDAD, QUEDAN POR LA PRESENTE DESCONOCIDAS. EL FABRICANTE NO SERÁ RESPONSABLE DE NINGÚN DAÑO O PÉRDIDA, YA SEA ESPECIAL, INDIRECTO, CONTINGENTE O RESULTANTE QUE SURJA DE CUALQUIER CAUSA O TEORÍA. Debido a que ciertos estados o países no permiten la exclusión o limitación de una garantía implícita o de los daños contingentes o resultantes, esta limitación de responsabilidad puede no regir para usted.

Reparación

Todas las herramientas de prueba devueltas para reparación bajo la garantía o fuera de garantía, o devueltas para calibración, deben ir acompañadas de lo siguiente: su nombre, el nombre de su empresa, la dirección, el número de teléfono y la prueba de compra. Además, incluya una breve descripción del problema o del servicio solicitado y los conductores de prueba del medidor. Los gastos en concepto de reparación o reemplazo fuera de garantía deben remitirse en forma de cheque, giro postal, tarjeta de crédito con fecha de vencimiento o una orden de compra pagadera a Amprobe® Test Tools.

Reparaciones y reemplazos cubiertos por la garantía (todos los países)

Sírvase leer la declaración de garantía y compruebe su batería antes de solicitar la reparación. Durante el período de garantía, cualquier herramienta de comprobación defectuosa puede ser devuelta a su distribuidor de Amprobe® Test Tools para un intercambio por el mismo producto u otro similar. Consulte la sección “Dónde comprar” en www.amprobe.com para ver una lista de distribuidores locales. Asimismo, las unidades de reparación en garantía y de reemplazo en Estados Unidos y Canadá también pueden enviarse al centro de servicio Amprobe® Test Tools (consulte la dirección más abajo).

Reparaciones y reemplazos no cubiertos por la garantía (Estados Unidos y Canadá)

Las reparaciones fuera de la garantía en Estados Unidos y Canadá deben enviarse a un centro de servicio de Amprobe® Test Tools. Llame a Amprobe® Test Tools o consulte en su punto de compra para conocer las tarifas actuales de reparación y reemplazo.

En EE.UU. En Canadá

Reparaciones y reemplazos no cubiertos por la garantía (Europa)

El distribuidor de Amprobe® Test Tools puede reemplazar las unidades vendidas en Europa no cubiertas por la garantía por un costo nominal. Consulte la sección “Dónde comprar” en www.amprobe.com para ver una lista de distribuidores locales.

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Alemania

Tel.: [phone] - 0

*(Correspondencia solamente. En esta dirección no se proporcionan reparaciones ni reemplazos. Los clientes europeos deben ponerse en contacto con su distribuidor).

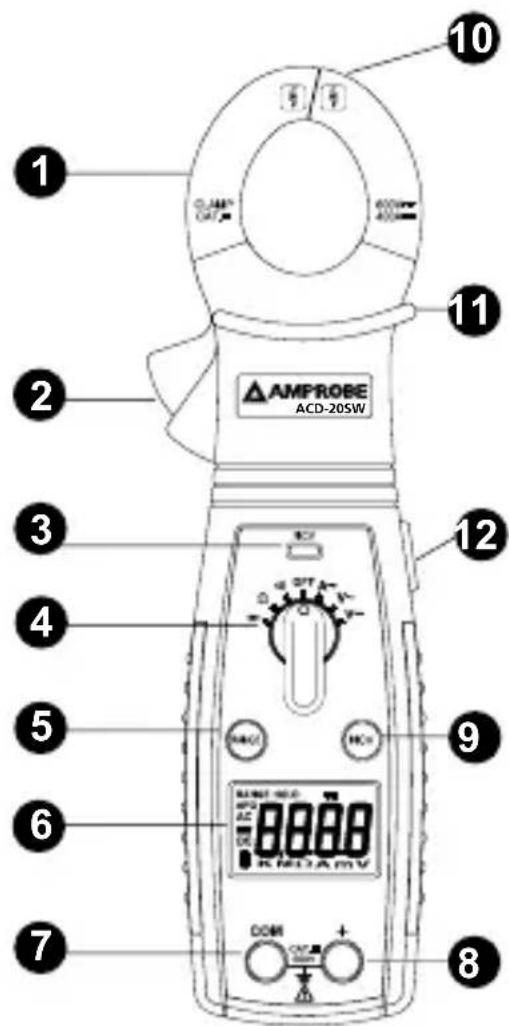

1. Mordazas de corriente
2. Palanca para apertura de la mordaza
3. Indicador LED NCV
4. Mando de selección de funciones
5. Selector de botón de rango
6. Pantalla LCD de 3 ^3/4 dígitos con 3999 recuentos
7. Toma de entrada común (referencia a tierra) para todas las funciones EXCEPTO Función de pinza de corriente ACA
8. Toma de entrada para todas las funciones EXCEPTO función de pinza de corriente ACA

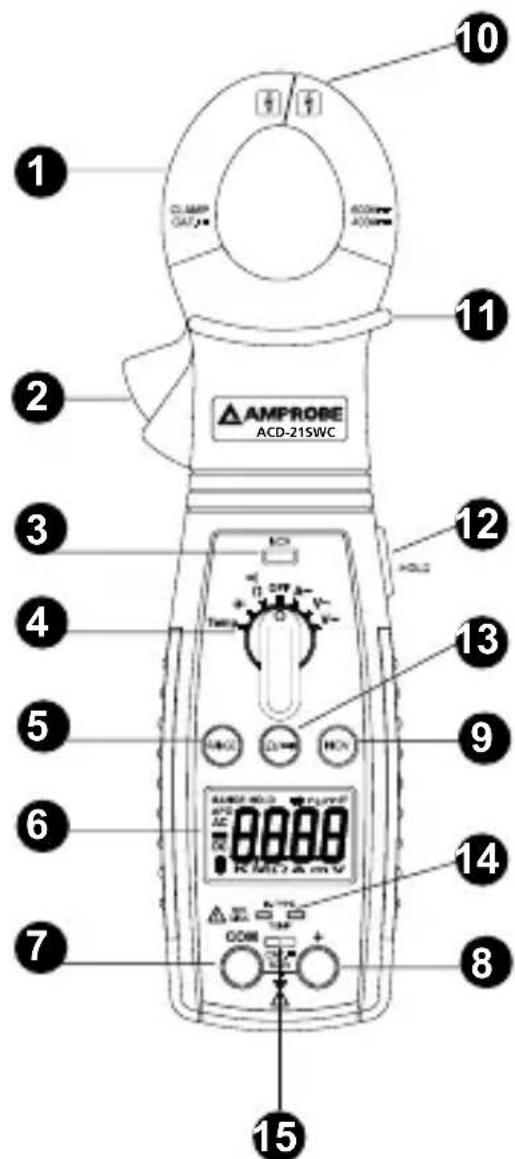

1 CLAMP CAV 2 AMPROBE ACD-21SWC 3 10 11 12 13 14 15 7 8 9 10 11 12 13 14 15

1. Función de botón NCV
2. Sensor NCV
3. Barrera para manos/dedos que indica los límites de acceso seguro del instrumento durante la medición
4. Función de botón de retención
5. Función del botón de ohmios/ continuidad
6. Tomas de entrada para mediciones de temperatura
7. Selector deslizante de temperatura

ÍNDICE

SÍMBOLOS....2

Información relacionada con la seguridad ......2

DESEMBALAJE E INSPECCIÓN......4

INTRODUCCIÓN 4

Medición de tensión continua (CC) 5

Medición de tensión alterna (CA) 5

Medición de corriente alterna ....5

Medición de capacitancia (ACD-21SW / ACD-21SWC solamente) ......6

Resistencia 6

Comprobación de la continuidad ....6

Comprobación de diodos (ACD-20SW) 7

Medición de temperatura (ACD-21SW / ACD-21SWC solamente) .....7

Indicador de tensión sin contacto ....7

Apagado automático....8

Cancelación de la función de apagado automático ....8

ESPECIFICACIONES 8

Voltios CC 9

Voltios CA 9

Corriente alterna 9

Resistencia 9

Capacitancia (ACD-21SW / ACD-21SWC solamente) 10

Temperatura (ACD-21SW / ACD-21SWC solamente) 10

Continuidad ....10

Indicador de tensión sin contacto (NCV) 10

Prueba de diodos (ACD-20SW solamente) 11

Reemplazo de la batería ....11

MANTENIMIENTO Y REPARACIÓN ....11

SÍMBOLOS

	Batería		Consulte el manual
	Aislamiento doble		Conexión a tierra
	Corriente alterna		Fusible
	Corriente continua		Cumple las directivas de la Unión Europea
	Se permite tanto la colocación alrededor de conductores peligrosos con tensión, como su retirada		Cumple las normas australianas pertinentes
	No se deshaga de este producto utilizando los servicios municipales de recolección de residuos sin clasificar.		Señal acústica
	Canadian Standards Association (Asociación canadiense de normalización) (NRTL/C)

Información relacionada con la seguridad

• Las pinzas amperimétricas giratorias ACD-20SW, ACD-21SW y ACD-21SWC cumplen las normas EN61010-1:2001; EN61010-2-032:2002; CAT III 600 V, clase II; grado de contaminación 2 y EN61326-1 (cumplimiento EMC).
• Este instrumento tiene la certificación EN61010-1 para instalaciones de categoría III (600 V). Se recomienda para uso en líneas de suministro primario, líneas aéreas y sistemas de cables, instalaciones fijas y para distribución, así como en instalaciones menores.
• No supere los límites máximos de sobrecarga por función (consulte las especificaciones) ni los límites indicados en el instrumento. Nunca aplique más de 600 V CA rms entre el conductor de prueba y tierra.

⚠ Advertencias y precauciones

• Antes y después de realizar mediciones de tensión peligrosa, compruebe la función de tensión en una fuente conocida, como la tensión de línea, para determinar el correcto funcionamiento del instrumento.
• Desconecte los conductores de prueba de los puntos de prueba antes de cambiar las funciones del multímetro.

• Desconecte los conectores de prueba del multímetro antes de medir la corriente.

• Antes de utilizar la pinza amperimétrica, examine los conductores de prueba y los accesorios. No la utilice si existe alguna pieza averiada.

• Asegúrese de no estar conectado a tierra mientras mide. No toque los elementos expuestos de los circuitos ni las puntas de las sondas de prueba.
• No encienda el instrumento en una atmósfera explosiva.
• Para reducir el riesgo de incendio o descarga eléctrica, no exponga este producto a la lluvia o a la humedad.
• El múltímetro está destinado únicamente a uso en interiores. Para evitar los riesgos de descarga eléctrica, observe las precauciones correctas de seguridad al trabajar con tensiones de más de 60 V de CC, 42,4 V pico o 30 V de CA rms. Estos niveles de tensión presentan un potencial peligro de descarga eléctrica al usuario.
• Antes y después de realizar mediciones de tensión peligrosa, compruebe la función de tensión en una fuente conocida, como la tensión de línea, para determinar el correcto funcionamiento del instrumento.
• Mantenga sus manos/dedos detrás de los protectores correspondientes (del multímetro y de los conductores de prueba) que indican los límites de acceso seguro de la parte sujetada manualmente durante la medición.
• Inspeccione los conductores de prueba, conectores y sondas para determinar si hay aislamiento dañado o metal expuesto antes de utilizar el instrumento. Si se encuentra algún defecto, reemplace de inmediato las piezas correspondientes.
• Esta pinza amperimétrica está diseñada para aplicarse alrededor de conductores peligrosos y no aislados, con tensión, y retirarse de ellos. Debe utilizarse equipo individual de protección en caso de que pudieran quedar accesibles piezas peligrosas con tensión de la instalación.
• Tenga el máximo cuidado al medir tensiones > 20 V // corrientes > 10 mA // líneas de alimentación de CA con cargas inductivas // líneas de alimentación de CA durante tormentas eléctricas // corrientes, al quemarse el fusible en circuitos con tensiones de circuito abierto > 600 V // al trabajar en equipos con tubos de rayos catódicos (TRC).
• Retire los conductores de prueba antes de abrir la caja para cambiar la batería.
• Antes de comprobar la resistencia, la continuidad, los diodos o la capacitancia, desconecte la alimentación eléctrica al circuito y descargue todos los condensadores de alta tensión.
• Para evitar lecturas erróneas, que podrían causar descargas eléctricas o lesiones físicas, reemplace las baterías en cuanto aparezca el indicador de batería con poca carga aparece ( + ).
• Para evitar el riesgo de descargas eléctricas, no utilice el modo de retención (HOLD) para determinar si un circuito tiene tensión. No se capturarán ni mostrarán en pantalla las lecturas inestables.

⚠️ PRECAUCIÓN

Para mediciones no invasivas de corriente ACA, coloque las mordazas alrededor de un único conductor de un circuito para la medición de la corriente de carga. Si se utiliza más de un conductor, las lecturas serán falsas.

La caja de envío debe incluir:

1 pinza amperimétrica giratoria ACD-20SW, ACD-21SW o ACD-21SWC
1 juego de conductores de prueba
1 estuche blando de transporte
1 manual de uso
1 sonda de termopar tipo K (modelo ACD-21SW / ACD-21SWC solamente)
2 baterías AAA de 1,5 V (instaladas)

Si alguno de los elementos estuviera dañado o faltara, devuelva el paquete completo al lugar de compra para cambiarlo.

INTRODUCCIÓN

Las pinzas amperimétricas ACD-20SW, ACD-21SW y ACD-21SWC tienen un nuevo diseño de cabezal giratorio patentado que permite la visualización fácil de mediciones en lugares estrechos o de difícil acceso. Simplemente gire el cuerpo del multímetro para obtener una visión sin obstrucciones de la pantalla LCD. Extenso conjunto de funciones y lectura de seguridad CAT III 600 V para uso en aplicaciones eléctricas y de calefacción, ventilación y aire acondicionado (HVAC). Las funciones incluyen:

• Cabezal giratorio de 180 grados para una perfecta visión de la pantalla
• Avanzada detección de la tensión sin contacto VoltTect
• Diseño de mordaza delgada que funciona con una sola mano
• Mide corriente alterna de hasta 400 ACA, y tensión alterna/continua de hasta 600 V
• Resistencia y capacitancia (ACD-21SW / ACD-21SWC solamente)
• Medición de la temperatura (ACD-21SW / ACD-21SWC solamente)
• Continuidad audible
• Rango automático y manual respectivamente para comprobaciones rápidas y mediciones precisas
• Apagado automático
• Retención de datos
• Prueba de diodos (ACD-20SW solamente)
• Acepta conductores de hasta 30 mm (1,18") de diámetro

Botón HOLD

La función de retención de los datos congela la lectura que aparece en la pantalla LCD en el momento de pulsar el botón. Para usar esta función del menú, configure el instrumento en el tipo de medición y rango deseado.

Conecte los conductores de prueba al circuito / componente que desee medir y luego pulse el botón "HOLD". La lectura de la pantalla LCD se congelará, y mostrará "HOLD". Ahora podrá desconectar los conductores de prueba, y la lectura no volverá a cambiar hasta que usted no vuelva a pulsar HOLD.

Botón RANGE

Esta función permite al usuario seleccionar el rango de una función que no muestra 'RANGE' en la pantalla LCD.

Medición de tensión continua (CC)

1. Sitúe el selector de la función en .
2. Conecte los conductores de prueba: El rojo al terminal +, el negro al terminal COM.

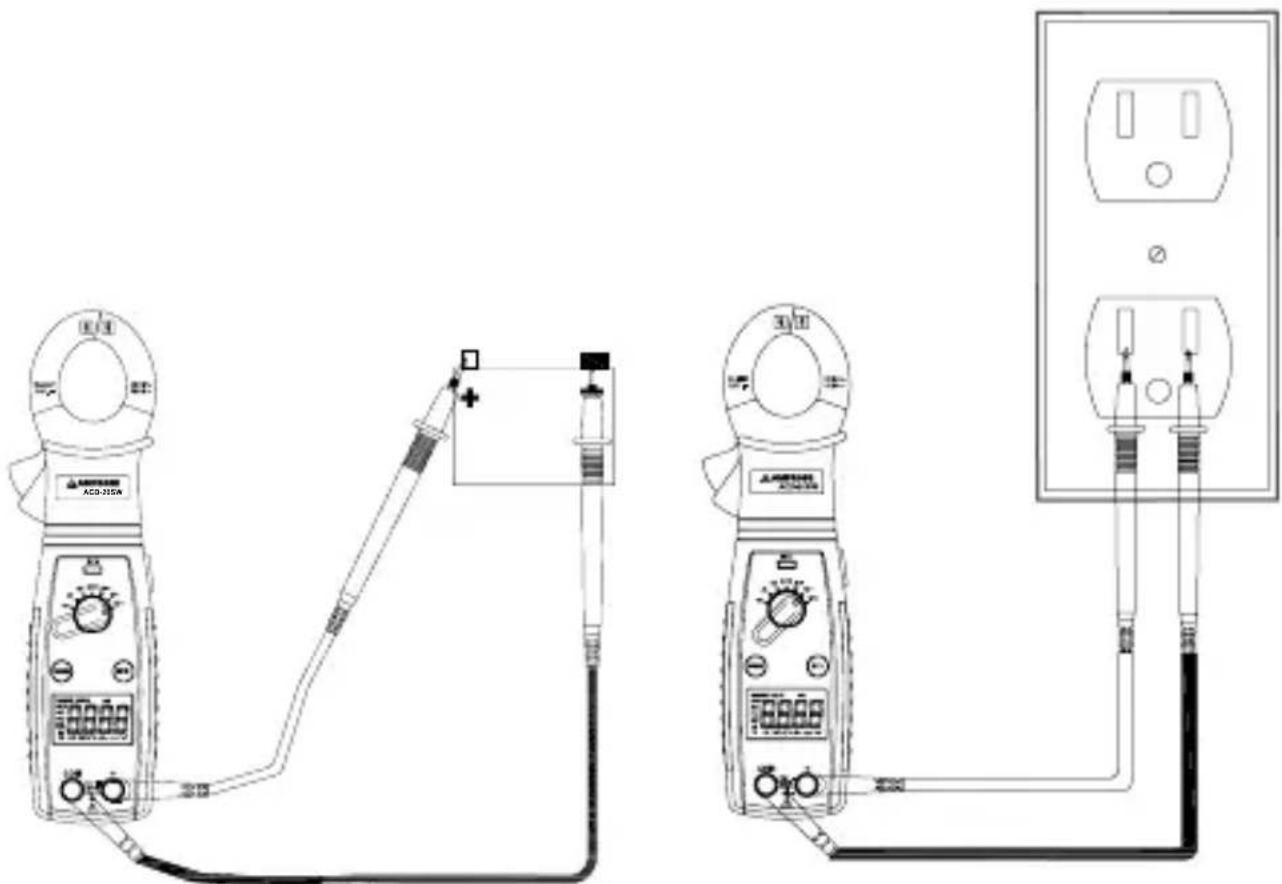

3. Conecte las sondas de prueba a los puntos de prueba del circuito. Vea la figura 1.
4. Compruebe la lectura de la pantalla. Si es necesario, corrija cualquier sobrecarga (0L) que exista.

Medición de tensión alterna (CA)

1. Sitúe el selector de la función en .
2. Conecte los conductores de prueba: el rojo al terminal +, el negro al terminal COM.
3. Conecte las sondas de prueba a los puntos de prueba del circuito. Vea la figura 2.
4. Lea la tensión en la pantalla primaria y la frecuencia en la pantalla secundaria. Si es necesario, corrija cualquier sobrecarga (OL) que exista.

Medición de corriente alterna

1. Sitúe el selector de funciones en la posición .
2. Abra la pinza de resorte presionando la palanca del lado izquierdo del multímetro.

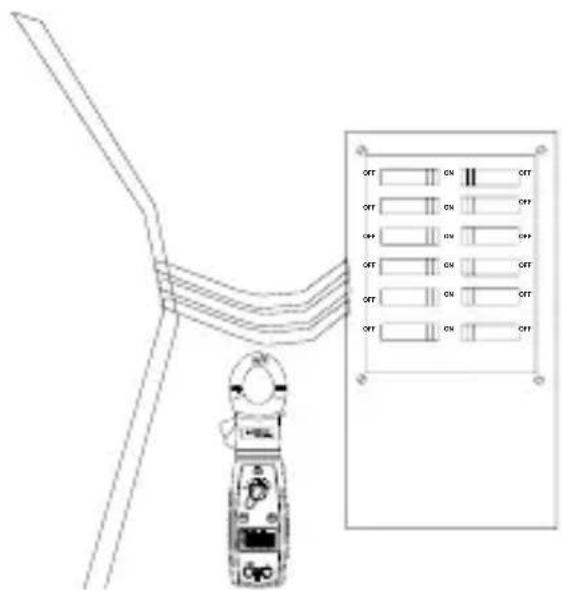

3. Coloque la pinza alrededor de un hilo o conductor. Suelte la palanca de apertura de la mordaza. El hilo debería estar centrado dentro de las mordazas. Vea la figura 3.
4. Lea la corriente en la pantalla primaria y la frecuencia en la pantalla secundaria. Si es necesario, corrija cualquier sobrecarga (OL) que exista.

Medición de capacitancia (ACD-21SW / ACD-21SWC solamente)

Al probar un condensador que forma parte de un circuito, si aparece "dS.C" en la pantalla, significa que hay tensión presente. Descargue el condensador antes de realizar las pruebas.

1. Sitúe el selector de la función en la posición “-”
2. Conecte los conductores de prueba: el rojo al terminal +, el negro al terminal COM.

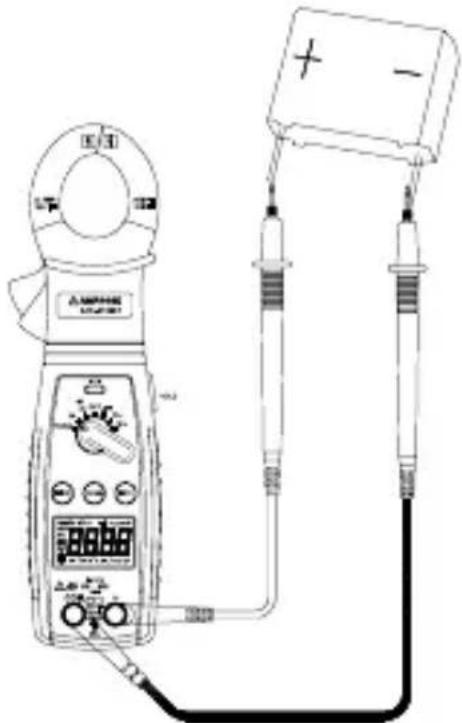

3. Conecte las sondas de prueba a los puntos de prueba del circuito. Vea la figura 4.
4. Compruebe la lectura de la pantalla. Si es necesario, corrija cualquier sobrecarga (OL) que exista.

⚠️ PRECAUCIÓN

El uso de la función de resistencia o continuidad en un circuito con tensión producirá resultados falsos y podría ocasionar daños al instrumento. En la mayor parte de los casos, será necesario desconectar el componente sospechoso del circuito para obtener una lectura exacta.

Resistencia

1. Sitúe el selector de la función en Ω. Utilice el botón “Ω/||||” para seleccionar la prueba de resistencia (ACD-21SW / ACD-21SWC solamente).
2. Conecte los conductores de prueba: el rojo al terminal +, el negro al terminal COM.
3. Desconecte la alimentación eléctrica al circuito que se va a medir. Nunca mida la resistencia en paralelo con una fuente de tensión ni en un circuito con alimentación eléctrica.
4. Descargue todos los condensadores que puedan afectar a la lectura.

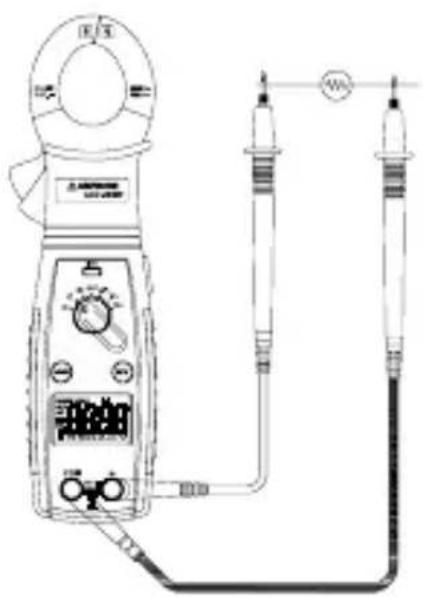

5. Conecte las sondas de prueba a través de la resistencia. Vea la figura 5.
6. Compruebe la lectura de la pantalla. Si aparece 0L en el rango superior, la resistencia es demasiado grande para medirla con el instrumento, o el circuito es un circuito abierto.

Comprobación de la continuidad

1. Sitúe el selector de la función en Ω. Utilice el botón “Ω/η” para seleccionar la prueba (ACD-21SW / ACD-21SWC solamente).
2. Conecte los conductores de prueba: el rojo al terminal +, el negro al terminal COM.
3. Desconecte la alimentación eléctrica al circuito que va a medir.

4. Descargue todos los condensadores que puedan afectar a la lectura.

5. Conecte las sondas de prueba a través de la resistencia o de los dos puntos de prueba.

6. Esté atento a la señal acústica que indica continuidad (< 25 Ω).

Comprobación de diodos (ACD-20SW)

1. Sitúe el selector de la función en la posición “→”.

2. Conecte el conductor de prueba de color rojo a la toma "VΩ" y el conductor de prueba de color negro a la toma "COM".

3. Desconecte el suministro eléctrico al circuito bajo prueba. La tensión externa a través de los componentes puede causar lecturas no válidas.

4. Conecte las sondas al diodo. Una caída de tensión directa es de aproximadamente 0,6 V (típica para un diodo de silicio).

5. Invierta la conexión de las sondas con el diodo. Si el diodo está en buenas condiciones, aparece "OL". Si el diodo está en cortocircuito, aparece "0.00" u otro número.

6. Si el diodo está abierto, aparece "OL" en ambas direcciones.

7. Indicación acústica: menos de 0,25 V.

Medición de la temperatura (ACD-21SW / ACD-21SWC solamente)

1. Verifique que el lugar que se está midiendo no tiene corriente eléctrica.

2. Sitúe el selector de la función en la posición Temp.

3. Mueva el selector deslizante a la posición TEMP. Inserte la toma del termopar que coincida con las anchuras de la ranura.

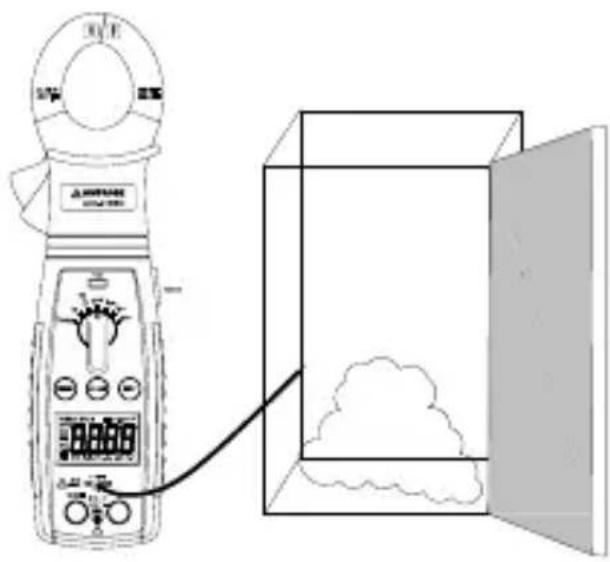

4. Conecte la perla del termopar al punto de prueba. Vea la figura 6.

5. Compruebe la lectura de la pantalla. Si aparece 0L en la pantalla, la temperatura es demasiado alta para ser medida o el termopar está abierto.

6. ACD-21SW - Fahrenheit ACD-21SWC - Celsius

7. Configuración para mediciones de 400 °C o 400 °F: abra la parte inferior de la caja y localice el puente (al lado de la toma), que está en (400 °C) cuando el puente está en cortocircuito, y lee en grados Fahrenheit (400 °F) cuando el puente está abierto.

Nota: Los conductores de prueba deberán desconectarse para mover la placa deslizante de modo que se pueda insertar el termopar.

Indicador de tensión sin contacto

1. Retire los conductores de prueba del instrumento. Pulse el botón "NCV" en cualquier función o rango seleccionados. Se apagará la pantalla y el LED parpadeará emitiendo un breve sonido de "gorjeo" para realizar la prueba automática. Vea la figura 7.

2. Con la lengüeta NCV en la punta de la pinza cerca de una tensión de CA, pulse el botón "NCV"; se iluminará el LED NCV y se emitirá una señal acústica. Cuanto más se acerque a una tensión de CA, más fuerte será la señal acústica.

Apagado automático

1. Apagado automático: aproximadamente 10 minutos.
2. Si el medidor se apaga automáticamente, pulse cualquier botón para reactivarlo de forma que la última lectura de la medición se mantenga en la pantalla.

Cancelación de la función de apagado automático

• Mantenga pulsado el botón (RANGE) [Rango] mientras gira el selector giratorio de función desde la posición de apagado hasta cualquier posición para encender el multímetro.
• La función de apagado automático está desactivada.
• Observe que falta el indicador "APO" de la pantalla LCD.

ESPECIFICACIONES

Pantalla: pantalla de cristal líquido (LCD) de 3 ^3/4 dígitos con una lectura máxima de 3999

Polaridad: polaridad automática, positiva de manera implícita y negativa por indicación

Soberrango: aparece (0L) o (-0L) en la pantalla

Cero: automático

Indicación de batería con poca carga: aparece “+” cuando la tensión de la batería cae por debajo del nivel operativo

Frecuencia de medición: 2 veces por segundo, valor nominal

Condiciones ambientales de funcionamiento: 0 °C a 50 °C (32 °F a 122 °F) a < 70 % de humedad relativa

Temperatura de almacenamiento: -20 °C a 60 °C (-4 °F a 140 °F) a < 80 % de humedad relativa

Exactitud: exactitud declarada a 23 °C ±5 °C, < 75 % de humedad relativa

Coeficiente de temperatura: 0,1 x (exactitud especificada) por °C (de 0 °C a 18 °C, de 28 °C a 50 °C)

Altitud: 2000 m (6561,7 pies)

Capacidad de apertura de la mordaza: conductor de 30 mm

Alimentación: 2 baterías de 1,5 voltios, R03/TAMAÑO AAA

Vida útil de la batería: típica de 75 horas con carbono-zinc (ACD-21SW / ACD-21SWC) típica de 75 horas con carbono-zinc (ACD-20SW)

Dimensiones: 240 × 70 × 41 mm (9,5 × 2,8 × 16 pulg)

Peso: aprox. 220 g (7,7 oz.)

Voltios CC

Rangos Resolución Exactitud
400 mV, 4 V, 40 V, 400 V, 600 V	0,1 mV ± (0,5 % lect. + 2 dígitos)

Impedancia de entrada: 400 mV: > 100 MΩ; 4 V: 10 MΩ; 40 V \~ 600 V: 9,1 MΩ

Protección contra sobrecargas: 600 V CC o CA rms

Voltios CA (50 Hz - 500 Hz)

Rangos Resolución Precisión
4 V, 40 V, 400 V 1	mV	± (1,2 % lect. + 5 dígitos) en los rangos de 4 V a 400 V
600 V 1 mV ± (1,5	% lect. + 5 dígitos) en el rango de 600 V

Impedancia de entrada: 4 V: 10 MΩ; 40 V \~ 600 V: 9,1 MΩ

Protección contra sobrecargas: 600 V CC o CA rms

Corriente alterna (50 Hz - 60 Hz)

Rangos Resolución Exactitud
40 A, 400 A 0,01 A ±	(2,0 % lect. + 6 dígitos)

Protección contra sobrecargas: 400 A CA

Resistencia

Rangos Resolución Exactitud
400 Ω, 4 kΩ, 40 kΩ, 400 kΩ	0,1 Ω	± (1,0 % lect. + 4 dígitos)
4 MΩ	0,1 Ω	± (1,5 % lect. + 4 dígitos)
40 MΩ	0,1 Ω	± (3,0 % lect. + 5 dígitos)

Voltios de circuito abierto: -0,45 V CC típicos (-1,2 V CC en el rango de 400 Ω)

Protección contra sobrecargas: 600 V CC o CA rms

Capacitancia (ACD-21SW / ACD-21SWC solamente)

Rangos Resolución Exactitud
4 μF 1 nF ± (3,0 % lect. + 15 dígitos)
40 μF, 400 μF 1 nF ±	(3,0 % lect. + 5 dígitos)
4 mF 1 nF ± (5,0 % lect. + 20 dígitos)

Rango mínimo de entrada: > 100 nF

Rangos de 4 nF, 40 nF, 400 nF no especificados

Cuando se conecta el condensador que se va a someter a pruebas, si el símbolo "dS.C" aparece en la pantalla LCD, esto significa que hay tensión presente en el condensador y que es necesario descargarlo antes de realizar las pruebas.

Protección contra sobrecargas: 600 V CC o CA rms

Temperatura (ACD-21SW / ACD-21SWC solamente)

Rango -35 °C ~ 400	0 °C, -30 °F ~ 400 °F
Resolución 0,1 °F,	0,1 °C
Exactitud	± (1,0 % + 2 °F) 32 °F ~ 400 °F ± (1,0 % + 1 °C) 0 °C ~ 400 °C± (2,0 % + 6 °F) -30 °F ~ 32 °F ± (2,0 % + 3 °C) -35 °C ~ 0 °C

Tipo de sensor: termopar tipo K

Protección contra sobrecargas: 30 V máx

Continuidad

Rango: 400 Ω

Resolución: 1 Ω

Indicación acústica: menos de 25 Ω

Tiempo de respuesta: 500 ms

Protección contra sobrecargas: 600 V CC o CA rms

Indicador de tensión sin contacto (NCV)

Detecta tensión de 70 V a 600 V CA (50 Hz \~ 60 Hz)

LED rojo e indicador audible

Prueba de diodos (ACD-20SW solamente)

Corriente de prueba: 0,8 mA (aproximadamente)

Exactitud: ± (3,0 % lect. + 3 dígitos)

Resolución: 10 mV

Voltios de circuito abierto: 3,0 V CC típicos

Indicación acústica: < 0,25 V

Protección contra sobrecargas: 600 V CC o CA rms

Reemplazo de la batería

• Se suministra alimentación eléctrica por medio de 2 baterías de 1,5 voltios (LR03/TAMAÑO AAA).
• Aparece “ + ” en la pantalla LCD cuando es necesario reemplazarlas.

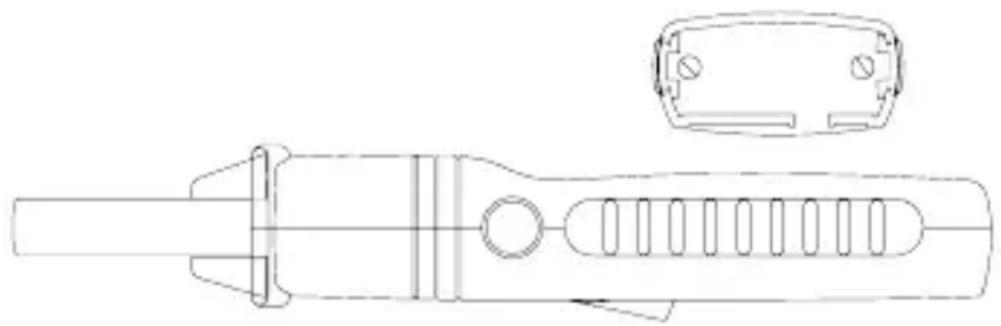

• Para reemplazar la batería, retire los dos tornillos de la parte posterior del multímetro y retire la parte frontal de la carcasa.
• Retire la batería desde la parte inferior de la caja.

MANTENIMIENTO Y REPARACIÓN

Si el multímetro parece funcionar de manera defectuosa, deberán realizarse los pasos siguientes para identirificar la causa del problema.

1. Compruebe la batería. Reemplace la batería inmediatamente cuando aparezca el símbolo “ + ” en la pantalla LCD.
2. Repase las instrucciones de funcionamiento por si hubiera cometido algún error en algún procedimiento.

Excepto el cambio de la batería, cualquier otra reparación del medidor deberá llevarla a cabo exclusivamente un centro de servicio autorizado por la fábrica u otro personal cualificado para reparación de instrumentos. El panel frontal y la carcasa pueden limpiarse con una solución suave de detergente y agua. Aplique sólo un poquito de dicha solución con un paño suave y séquelo por completo antes de su utilización. No utilice hidrocarburos aromáticos ni solventes clorados para la limpieza.

Fig. 1 Medición de tensión CC
Fig. 2 Medición de tensión CA

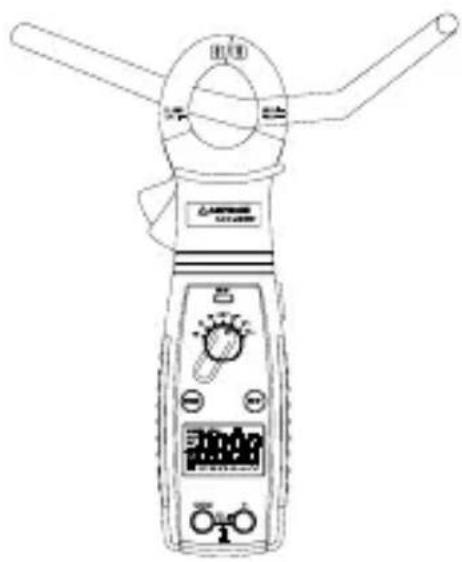

Fig. 3 Medición de corriente alterna Fig. 4

Medición de capacitancia

Fig. 5 Medición de resistencia

Fig. 6 Medición de temperatura

Fig. 7 Medición de tensión sin contacto (NCV)
