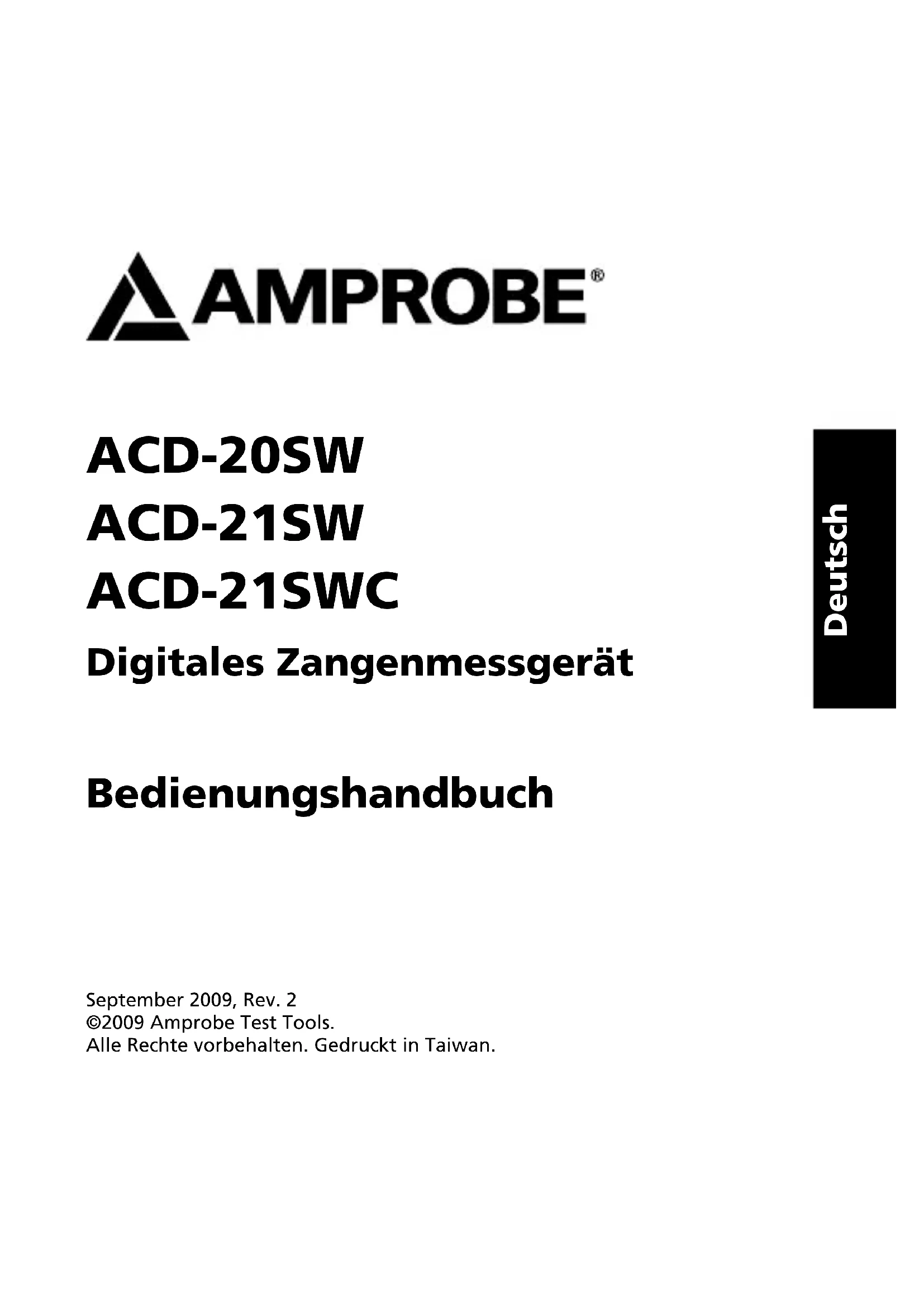

BEDIENUNGSANLEITUNG ACD20SW Amprobe

Digitales Zangenmessgerät

Bedienungshandbuch

Alle Rechte vorbehalten. Gedruckt in Taiwan.

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® Test Tools formuliert werden.

Garantiereparaturen oder -austausch – Alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center (siehe Adresse unten) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie – USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe® Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® Test Tools oder der Verkaufsstelle. In den USA In Kanada

Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel.: [phone] Tel.: [phone] Fax: [phone] Fax: [phone]

Reparaturen und Austausch außerhalb der Garantie – Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe® Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Amprobe® Test Tools Europe In den Engematten 14 79286 Glottertal, Deutschland Tel.: [phone] - 0

*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

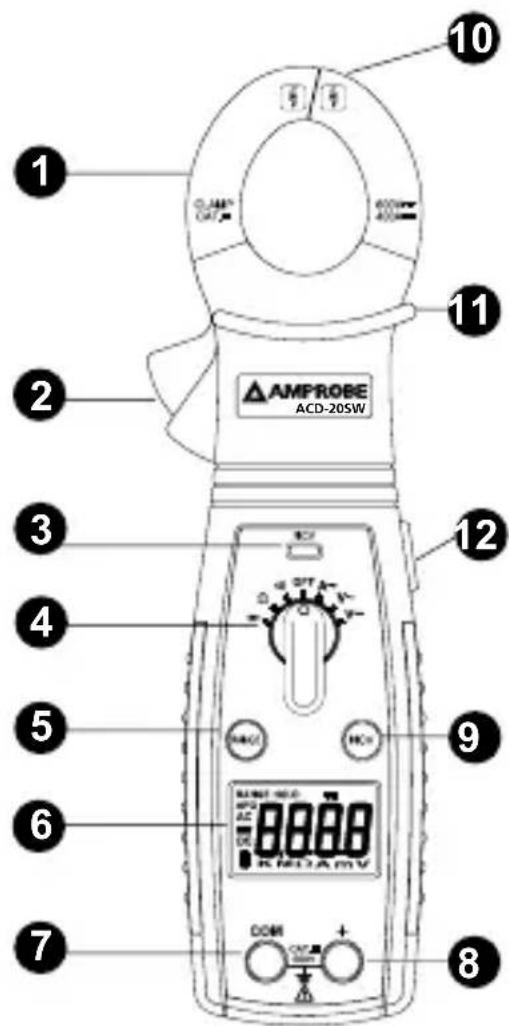

1. Strombacken
2. Backenöffnungshebel
3. NCV-LED-Anzeige
4. Drehschalter für Funktionsauswahl
5. Bereich-Taste
6. LCD-Anzeige, 3 ^3/4 -Stellen mit 3999 Zähler
7. Gemeinsame (Bezugserde) Eingangsbuchse für alle Funktionen AUSSER ACA-Stromzangenfunktion
8. Eingangsbuchse für alle Funktionen AUSSER ACA-Stromzangenfunktion

1 CLAMP CAV 2 AMPROBE ACD-21SWC 3 10 11 12 13 14 15 7 8 9 10 11 12 13 14 15

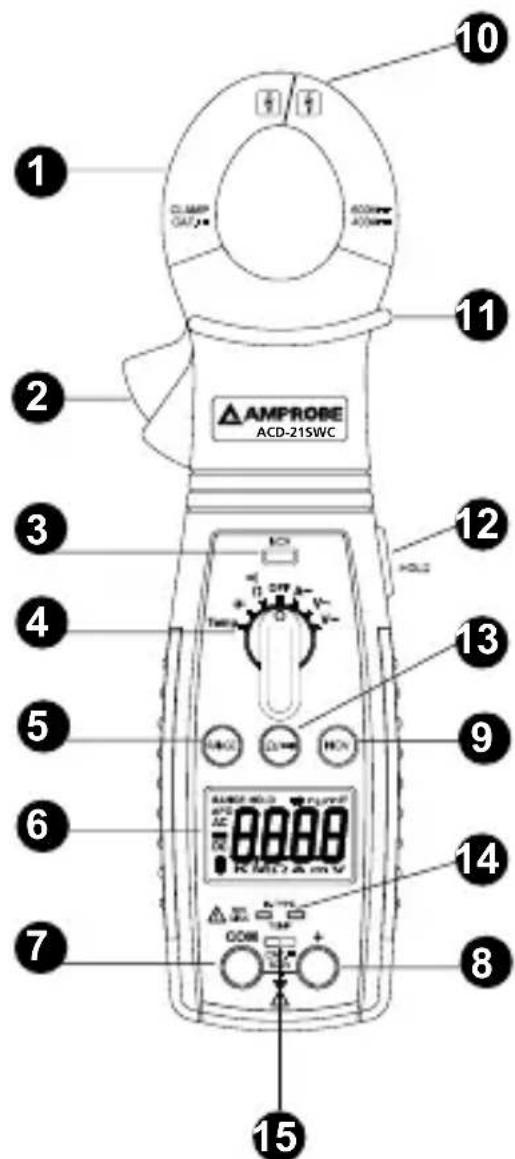

1. NVC-Tastenfunktion
2. NVC-Sensor
3. Griffschutz zur Anzeige der Grenzen für sichere Berührung des Messgeräts während Messungen
4. Hold-Tastenfunktion
5. Ohm/Kontinuität-Tastenfunktion
6. Eingangsbuchsen für Temperaturmessung
7. Temperaturschiebeschalter

INHALT

SYMBOLE 2

Sicherheitsinformationen 2

AUSPACKEN UND ÜBERPRÜFEN 4

EINLEITUNG 4

BEDIENUNG 5

HOLD-Taste 5

RANGE-Taste ....5

Messen von Gleichspannung ....5

Messen von Wechselspannung ....5

Wechselstrommessung ....5

Kapazitätsmessung (nur ACD-21SW / ACD-21SWC) ......6

Widerstand 6

Kontinuitätsprüfung......6

Diodenprüfung (ACD-20SW) 7

Temperaturmessung (nur ACD-21SW / ACD-21SWC) .....7

Berührungslose Spannungsanzeige 7

Automatische Ausschaltung(APO) 8

Deaktivierung der automatischen Ausschaltfunktion (APO) 8

TECHNISCHE DATEN......8

Volt Gleichspannung 9

Volt Wechselspannung ....9

Wechelstromstärke ....9

Widerstand 9

Kapazitätsmessung (nur ACD-21SW / ACD-21SWC) 10

Temperatur (nur ACD-21SW / ACD-21SWC) 10

Kontinuität ....10

(NCV) Berührungslose Spannungsanzeige 10

Diodenpüfung (nur ACD-20SW) 11

Auswechseln der Batterie....11

WARTUNG UND REPARATUR....11

SYMBOLE

	Batterie		Im Handbuch nachlesen
	Schutzisoliert		Erde, Masse
	Wechselstrom		Sicherung
	Gleichstrom		Übereinstimmung mit EU-Richtlinien
	Anwendung in der Umgebung von gefährlichen, stromführenden Leitern zulässig		Übereinstimmung mit den relevanten australischen Standards
	Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen		Akustischer Alarm
	Canadian Standards Association (NRTL/C)

Sicherheitsinformationen

- Die drehbaren Zangenmessgeräte ACD-20SW, ACD-21SW und ACD-21SWC stimmen mit EN61010-1:2001, EN61010-2-032:2002, CAT III 600 V, Klasse II, Verschmutzungsgrad 2 und EN61326-1 (EMV-Übereinstimmung) überein.

- Dieses Messgerät ist nach EN61010-1 für Installationskategorie III (600 V) zertifiziert. Sie werden für primäre Stromverteilung, Hochspannungsleitungen, Kabelsysteme, auf Verteilungsebene und in Festinstallationen sowie auch in untergeordneten Installationen empfohlen.

- Die maximalen Überlastungsgrenzen der einzelnen Funktionen (siehe Technische Daten) und die auf dem Messgerät markierten Grenzwerte nicht überschreiten. Zwischen Messleitung und Masse niemals mehr als 600 V Wechselspannung eff. anlegen.

⚠ Warn- und Vorsichtshinweise

• Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionieren des Messgeräts zu bestimmen.
• Die Messleitungen vor dem Wechseln von Messgerätfunktionen von den Prüfpunkten trennen.

• Vor Strommessungen das Messgerät von den Messleitungen trennen.

• Vor jedem Gebrauch das Zangenmessgerät, die Messleitungen und das Zubehör prüfen. Keine beschädigten Teile verwenden.

• Sich selbst isolieren, wenn Messungen durchgeführt werden. Keine freiliegenden Schaltungselemente oder Prüfspitzen/Messleitungen berühren.
• Das Messgerät nicht in Umgebungen mit explosiven Gasen betreiben.
• Um das Risiko von Feuer und Stromschlag zu verringern, dieses Produkt nicht Regen oder Feuchtigkeit aussetzen.
• Das Messgerät ist ausschließlich für Gebrauch in Gebäuden konzipiert. Zur Vermeidung von Stromschlag bei Arbeiten mit Spannungen über 60 V Gleichspannung, 42,4 V Spitze oder 30 V Wechselspannung eff. die ordnungsgemäßen Sicherheitsvorkehrungen beachten. Diese Spannungen stellen eine Stromschlaggefahr für den Bediener dar.
• Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionieren des Messgeräts zu bestimmen.
• Die Hände/Finger stets hinter dem Griffschutz (des Messgeräts und der Messleitungen) halten, der die Grenze sicherer Berührung des handgehaltenen Teils während Messungen anzeigt.
• Vor jedem Gebrauch die Messleitungen, Anschlüsse und Sonden bezüglich beschädigter Isolierung und exponiertem Metall untersuchen. Falls ein Defekt festgestellt wird, das entsprechende Teil unverzüglich ersetzen.
• Dieses Zangenmessgerät ist zum Anlegen (bzw. Abnehmen) an unisolierte, gefährliche stromführende Leiter konzipiert. Es muss persönliche Schutzausrüstung verwendet werden, wenn gefährliche stromführende Teile der Installation u. U. zugänglich sind.
• In den folgenden Situationen außerordentliche Vorsicht walten lassen: Messung von Spannung > 20 V // Stromstärke > 10 mA // Wechselspannungsleitungen mit Induktivlasten // Wechselspannungsleitungen während Gewittern // Strom mit einer durchgebrannten Sicherung in einem Schaltkreis mit Leerlaufspannung > 600 V // bei der Wartung von Kathodenröhrengeräten.
• Vor Offnen des Gehäuses zum Auswechseln der Batterie die Messleitungen entfernen.
• Vor dem Prüfen von Widerstand, Kontinuität, Dioden oder Kapazität den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen.
• Zur Vermeidung falscher Messwerte, die zu Stromschlag oder Verletzungen führen können, die Batterien ersetzen, sobald die Anzeige für schwache Batterie (+) erscheint.
• Zur Vermeidung von Stromschlag nicht den HOLD -Modus verwenden, um zu bestimmen, ob ein Stromkreis Strom führt. Instabile oder gestörte Messwerte werden nicht aufgezeichnet und nicht angezeigt.

⚠ VORSICHT

Für nicht-invasive ACA-Strommessungen die Backen für Laststrommessungen um einen einzigen Leiter eines Schaltkreises klemmen. Mehrere Leiter verursachen fehlerhafte Messwerte.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:

1 Drehbares ACD-20SW, ACD-21SW oder ACD-21SWC Zangenmessgerät
1 Satz Messleitungen
1 Transportetui
1 Bedienungshandbuch
1 Typ-K-Thermoelementsonde (nur Modell ACD-21SW / ACD-21SWC)
2 1,5 V AAA/LR3 Batterien (eingesetzt)

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden.

EINLEITUNG

Die Zangenmessgeräte ACD-20SW, ACD-21SW und ACD-21SWC verfügen über einen neuen drehbaren Kopf, der müheloses Ablesen der Messwerte in engen oder schwer erreichbaren Situationen ermöglicht. Einfach den Körper des Messgeräts drehen, um eine unbehinderte Ansicht der LCD-Anzeige zu erhalten. Breite Palette von Funktionen und CAT III 600 V Sicherheit für Gebrauch in elektrischen und HVAC-Anwendungen.

Zu den Merkmalen gehören:

• 180 Grad drehbarer Kopf für perfekte Sicht der Anzeige
- Erweiterte berührungslose VoltTect-Spannungsprüfung
- Ausführung mit schlanken Backen und einhändiger Bedienung
- Misst Wechselstrom bis 400 A und Wechsel-/Gleichspannung bis 600 V
- Widerstand und Kapazität (nur ACD-21SW / ACD-21SWC)
- Temperaturmessung (nur ACD-21SW / ACD-21SWC)
- Akustische Kontinuitätsprüfung
- Automatische und manuelle Bereichswahl für schnelle Prüfungen und genaue Messungen
• Automatische Ausschaltung
- Datenhaltemodus
• Diodenpüfung (nur ACD-20SW)
- Bewältigt Leiter bis 30 mm Durchmesser

HOLD-Taste

Der Datenhaltemodus hält den aktuellen auf der LCD-Anzeige vorhandenen Messwert zum Zeitpunkt des Tastendrucks fest. Um diese Menüfunktion zu verwenden, das Messgerät für den gewünschten Typ von Messung und den gewünschten Bereich einrichten.

Die Messleitungen an den zu messenden Schaltkreis/die zu messende Komponente anschließen und dann die HOLD-Taste drücken. Der Messwert auf der LCD wird festgehalten und HOLD wird eingeblendet. Die Messleitungen können jetzt entfernt werden; der Messwert bleibt unverändert, bis die Taste HOLD erneut gedrückt wird.

RANGE-Taste

Der Benutzer kann damit den Bereich einer Funktion auswählen, die auf der LCD nicht RANGE angibt.

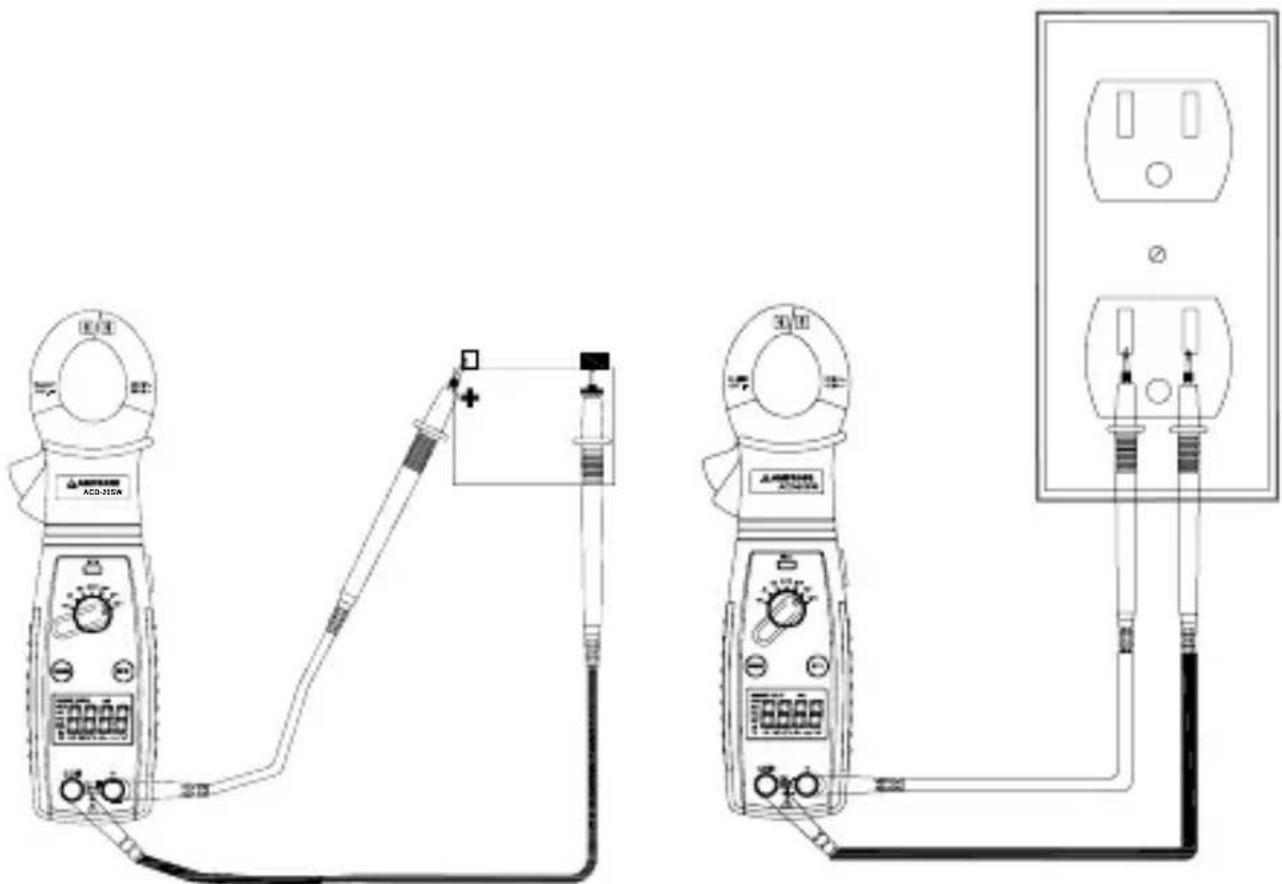

Messen von Gleichspannung

1. Den Funktionsschalter auf schalten.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Schaltkreises anschließen. Siehe Abb. 1
4. Die Anzeige ablesen. Ggf. vorkommende Überlastbedingungen (0L) korrigieren.

Messen von Wechselspannung

1. Den Funktionsschalter auf schalten.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Schaltkreises anschließen. Siehe Abb. 2
4. Die Spannung auf der primären Anzeige ablesen und die Frequenz auf der sekundären Anzeige. Ggf. vorkommende Überlastbedingungen (0L) korrigieren.

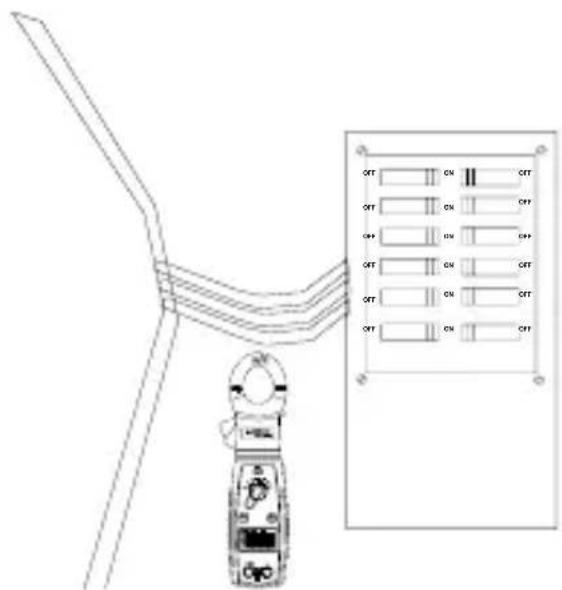

Wechselstrommessung

1. Den Funktionsschalter auf die Position einstellen.
2. Die Federzange durch Drücken des Hebels an der linken Seite des Messgeräts öffnen.
3. Die Zange um einen Draht oder Leiter anlegen. Den Backenöffnungshebel loslassen. Der Draht sollte innerhalb der Backen zentriert sein. Siehe Abb. 3
4. Die Stromstärke auf der primären Anzeige ablesen und die Frequenz auf der sekundären Anzeige. Ggf. vorkommende Überlastbedingungen (0L) korrigieren.

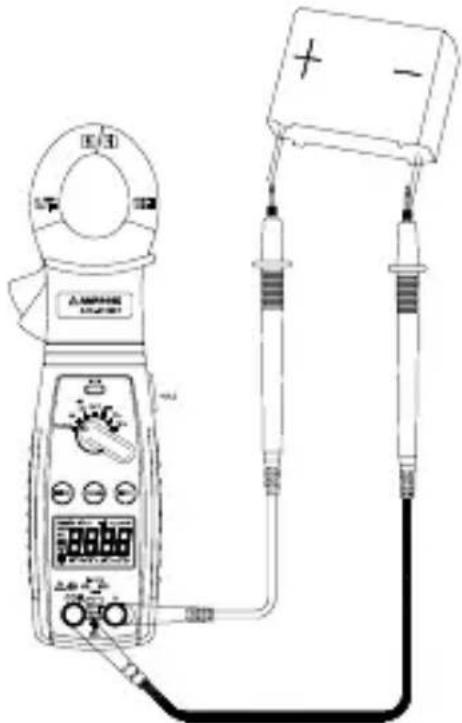

Kapazitätsmessung (nur ACD-21SW / ACD-21SWC)

Beim Prüfen eines Kondensators, der Teil eines Schaltkreises ist, bedeutet die Anzeige von „dS.C“ auf der LCD, dass eine Spannung vorhanden ist. Vor der Prüfung den Kondensator entladen.

1. Den Funktionsschalter auf die Position ← einstellen.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Schaltkreises anschließen. Siehe Abb. 4
4. Die Anzeige ablesen. Ggf. vorkommende Überlastbedingungen (0L) korrigieren.

⚠ VORSICHT

Die Verwendung der Widerstands- oder Kontinuitätsfunktion in einem stromführenden Schaltkreis erzeugt fehlerhafte Ergebnisse und kann das Messgerät beschädigen. In den meisten Fällen muss die verdächtige Komponente von Schaltkreis getrennt werden, um einen genauen Messwert zu erzielen.

Widerstand

1. Den Funktionsschalter auf Ω schalten. Die Taste Ω/))) verwenden, um die Widerstandsprüfung auszuwählen (nur ACD-21SW / ACD-21SWC).
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten. Strom niemals über eine Spannungsquelle oder in einem stromführenden Stromkreis messen.
4. Alle Kondensatoren entladen, die die Messung beeinflussen könnten.
5. Die Prüfleitungen/Messleitungen über dem Widerstand anlegen. Siehe Abb. 5
6. Die Anzeige ablesen. Wenn im höchsten Bereich 0L erscheint, ist der Widerstand zu hoch, um gemessen zu werden, oder der Schaltkreis ist offen.

Kontinuitätsprüfung

1. Den Funktionsschalter auf Ω schalten. Die Taste Ω/))) verwenden, um die Prüfung auszuwählen (nur ACD-21SW / ACD-21SWC).
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
4. Alle Kondensatoren entladen, die die Messung beeinflussen könnten.
5. Die Prüfspitzen/Messleitungen über den Widerstand bzw. die zwei Punkte der Prüfung anlegen.
6. Auf den Ton achten, der Kontinuität (< 25 Ω) anzeigt.

Diodenprüfung (ACD-20SW)

1. Den Funktionsschalter auf die Position ➤ einstellen.
2. Die rote Messleitung an die VΩ-Buchse anschließen und die schwarze Messleitung an die COM-Buchse anschließen.
3. Die Stromversorgung des zu prüfenden Stromkreises ausschalten. Externe Spannung über den Komponenten kann ungültige Messwerte verursachen.
4. Die Sonden an die Diode anschließen. Ein Vorwärtsspannungsabfall beträgt ungefähr 0,6 V (typisch für eine Silikondiode).
5. Die Sondenanschlüsse an der Diode umkehren. Wenn die Diode in Ordnung ist, wird OL angezeigt. Wenn die Diode kurzgeschlossen ist, wird 0,00 oder eine andere Zahl angezeigt.
6. Wenn die Diode offen ist, wird OL in beiden Richtungen angezeigt.
7. Akustische Anzeige: Weniger als 0,25 V.

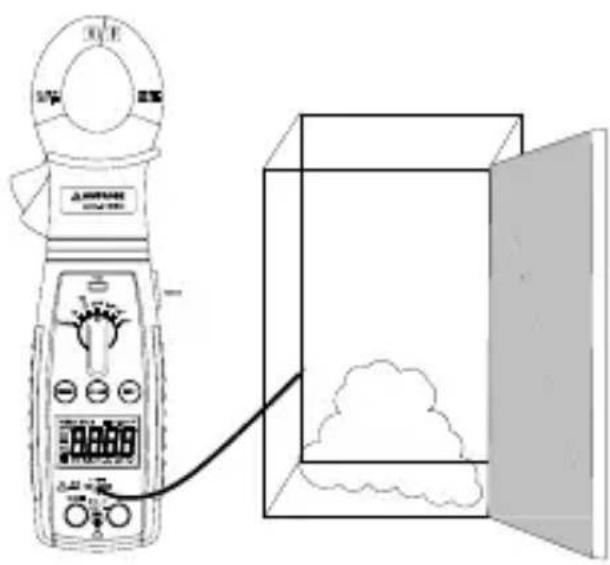

Temperaturmessung (nur ACD-21SW / ACD-21SWC)

1. Sicherstellen, dass die zu prüfende Stelle nicht elektrisch aufgeladen ist.
2. Den Funktionsschalter auf die Position Temp einstellen.
3. Den Schiebeschalter auf die Position TEMP bewegen. Den Thermoelementstecker einführen, der für die Schlitzbreiten geeignet ist.
4. Die Thermoelementperle an dem Prüfpunkt anschließen. Siehe Abb. 6
5. Die Anzeige ablesen. Falls 0L auf der Anzeige erscheint, ist die Temperatur zu hoch, um gemessen zu werden, oder das Thermoelement ist offen.
6. ACD-21SW - Fahrenheit ACD-21SWC - Celsius
7. Einrichtung für 400 °C- bzw. 400 °F-Messungen: Das Gehäuseunterteil öffnen; wenn die Brücke (neben Buchse) kurzgeschlossen ist (400 °C), werden Grad Celsius gemessen; wenn die Brücke offen ist (400 °F), werden Grad Fahrenheit gemessen.

Hinweis: Die Messleitungen müssen entfernt werden, um die Schiebeplatte zu bewegen, sodass das Thermoelement eingeführt werden kann.

Berührungslose Spannungsanzeige

1. Die Messleitungen vom Messgerät entfernen. Die NCV-Taste in beliebiger Funktion/beliebigem Bereich drücken. Die Anzeige schaltet sich aus und die LED blinkt mit einem kurzen zirpenden Ton zum Selbsttest. Siehe Abb. 7
2. Mit dem NCV die Spitze der Zange nahe an eine Wechselspannung führen, die NCV-Taste drücken, worauf die NCV-LED aufleuchtet und das akustische Signal ertönt. Je näher das Gerät an eine Wechselspannung geführt wird, desto lauter ist das akustische Signal.

Automatische Ausschaltung (APO)

1. Automatische Ausschaltung: ca. 10 Minuten
2. Nach automatischer Ausschaltung eine beliebige Taste drücken, um das Messgerät neu zu starten. Der Messwert bleibt auf der Anzeige erhalten.

Deaktivierung der automatischen Ausschaltfunktion (APO)

• Die RANGE-Taste drücken und gedrückt halten und gleichzeitig den Funktionsschalter von OFF in eine beliebige Position schalten.
  • Die automatische Ausschaltfunktion (APO) ist deaktiviert.
• Beachten, dass der APO-Anzeiger nicht mehr auf der LDC angezeigt wird.

TECHNISCHE DATEN

Anzeige: Flüssigkristallanzeige (LCD) mit 3 ^3/4 Stellen, mit Maximalanzeige von 3999

Polarität: Automatisch, positiv impliziert, negative Polaritätsanzeige

Überlast: (OL) oder (-OL) wird angezeigt

Null: Automatisch

Anzeige für schwache Batterie: + wird angezeigt, wenn die Batteriespannung unter den Betriebswert abfällt

Messintervall: 2 mal pro Sekunde, Nennwert

Automatische Ausschaltung: Ca. 10 Minuten

Betriebsumgebung: 0 °C bis 50 °C bei < 70 % relativer Luftfeuchtigkeit

Lagertemperatur: -20 °C bis 60 °C bei < 80 % relativer Luftfeuchtigkeit

Genauigkeit: (Nenngenauigkeit bei 23 °C ± 5 °C und < 75 % relativer Luftfeuchtigkeit

Temperaturkoeffizient: 0,1 × (spezifizierte Genauigkeit) pro °C (0 °C bis 18 °C, 28 °C bis 50 °C)

Höhenlage: 2000 m

Backenöffnungskapazität: 30 mm Leiter

Speisung: 1,5 Volt Batterie x 2, R03/SIZE AAA

Batterielebensdauer:

75 Stunden typisch mit Kohlezink-Batterie (ACD-21SW / ACD-21SWC)

75 Stunden typisch mit Kohlezink-Batterie (ACD-20SW)

Abmessungen: 240 × 70 × 41 mm

Gewicht: Ca. 220 g (7,7 oz.)

Volt Gleichspannung

Bereiche Auflösung Genauigkeit
400 mV, 4 V, 40 V, 400 V, 600 V	0,1 mV ± (0,5 %	Anzeige + 2 Stellen)

Eingangsimpedanz: 400 mV: >100 MΩ; 4 V: 10 MΩ; 40 V \~ 600 V: 9,1 MΩ

Überlastschutz: 600 V Gleichspannung oder Wechselspannung eff.

Volt Wechselspannung (50 Hz - 500 Hz)

Bereiche Auflösung Genauigkeit
4 V, 40 V, 400 V	mV	± (1,2 % Anzeige + 5 Stellen) in den Bereichen 4 V bis 400 V
600 V 1 mV ± (1,5 % Anzeige + 5 Stellen) im Bereich 600 V

Eingangsimpedanz: 4 V: 10 MΩ; 40 V \~ 600 V: 9,1 MΩ

Überlastschutz: 600 V Gleichspannung oder Wechselspannung eff.

Wechelstromstärke (50 Hz - 60 Hz)

Bereiche Auflösung Genauigkeit
40 A, 400 A 0,01 A ± (2,0 % Anzeige + 6 Stellen)

Überlastschutz: 400 A Wechselstrom

Widerstand

Bereiche Auflösung Genauigkeit
400 Ω, 4 kΩ, 40 kΩ, 400 kΩ	0,1 Ω	± (0,1 % Anzeige + 4 Stellen)
4 MΩ 0,1 Ω ± (1,5	% Anzeige + 4 Stellen)
40 MΩ	0,1 Ω	± (3,0 % Anzeige + 5 Stellen)

Spannung in unterbrochenen Schaltkreisen: -0,45 V Gleichspannung typisch (-1,2 V in Bereich 400 Ω)

Überlastschutz: 600 V Gleichspannung oder Wechselspannung eff.

Kapazitätsmessung (nur ACD-21SW / ACD-21SWC)

Bereiche Auflösung	Genauigkeit
4 μF 1 nF ± (3,0 % Anzeige + 15 Stellen)
40 μF, 400 μF 1 nF ± (3,0 % Anzeige + 5 Stellen)
4 mF 1 nF ± (5,0 % Anzeige + 20 Stellen)

Mindesteingangsbereich: > 100 nF

4 nF, 40 nF, 400 nF Bereiche unspezifiziert

Wenn der zu prüfende Kondensator angeschlossen ist, bedeutet die Anzeige des Symbols „dS.C“ auf der LCD, dass im zu prüfenden Kondensator eine Spannung vorhanden ist, die vor der Prüfung entladen werden muss.

Überlastschutz: 600 V Gleichspannung oder Wechselspannung eff.

Temperatur (nur ACD-21SW / ACD-21SWC)

Bereich -35 °C ~ 400 °C, -30 °F ~ 400 °F
Auflösung 0,1 °F, 0,1 °C
Genauigkeit	± (1,0 % + 2 °F) 32 °F ~ 400 °F ± (1,0 % + 1 °C) 0 °C ~ 400 °C± (2,0 % + 6 °F) -30 °F ~ 32 °F ± (2,0 % + 3 °C) -35 °C ~ 0 °C

Sensortyp: Thermoelement K-Typ

Überlastschutz: 30 V max.

Kontinuität

Bereich: 400 Ω

Auflösung: 1 Ω

Akustische Anzeige: Weniger als 25 Ω

Ansprechzeit: 500 ms

Überlastschutz: 600 V Gleichspannung oder Wechselspannung eff.

(NCV) Berührungslose Spannungsanzeige

Erkennt Wechselspannung von 70 V bis 600 V (50 Hz \~ 60 Hz)

Rote LED und akustische Anzeige

Diodenpüfung (nur ACD-20SW)

Prüfstrom: 0,8 mA (ungefähr)

Genauigkeit: ± (3,0 % Anzeige + 3 Stellen)

Auflösung: 10 mV

Spannung in unterbrochenen Schaltkreisen: 3,0 V Gleichspannung typisch

Akustische Anzeige: < 0,25 V

Überlastschutz: 600 V Gleichspannung oder Wechselspannung eff.

Auswechseln der Batterie

• Stromversorgung erfolgt durch 1,5-Volt-Batterie x2 (LR03/SIZE AAA).
• Das + erscheint auf der LCD-Anzeige, wenn die Batterien ausgewechselt werden müssen.

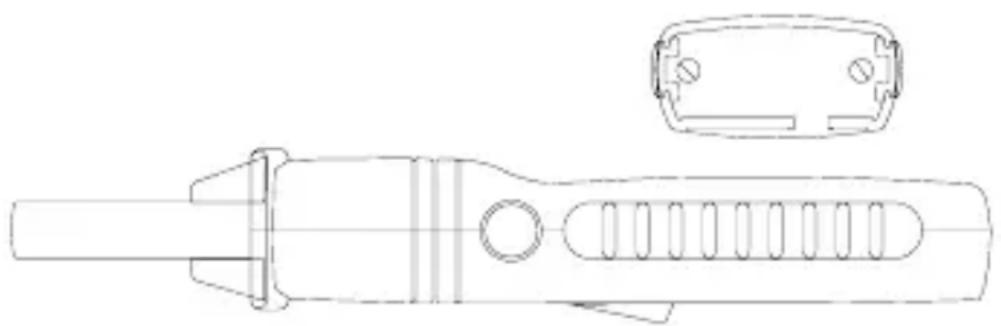

• Um die Batterie zu ersetzen, die drei Schrauben von der Rückseite des Messgeräts entfernen und die Rückseite von der Gehäusevorderseite abheben.
  • Die Batterie aus dem Gehäuseunterteil entfernen.

WARTUNG UND REPARATUR

Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen:

1. Die Batterien prüfen. Die Batterie sofort ersetzen, wenn das Symbol

2. auf der LCD-Anzeige erscheint.

3. Die Bedienungsanleitung studieren, um mögliche Fehler bei der Bedienung zu erkennen.

Außer dem Ersetzen der Batterie sollten Reparaturen am Messgerät ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes Fachpersonal durchgeführt werden. Die Vorderseite und das Gehäuse können mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen lassen. Keine aromatischen Kohlenwasserstoffe oder Chlorlösungsmittel zur Reinigung verwenden.

Abb. 1 Messen von Gleichspannung
Abb. 2 Messen von Wechselspannung

Abb. 3 Messen von Wechselstromstärke Abb. 4 Messen von Kapazität

Abb. 5 Messen von Widerstand

Abb. 6 Messen von Temperatur

CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT CIT N1 N2 N3 N4 N5 N6 N7 N8 N9 N10 N11 N12 N13 N14 N15 N16 N17 N18 N19 N20 N21 N22 N23 N24 N25 N26 N27 N28 N29 N30 N31 N32 N33 N34 N35 N36 N37 N38 N39 N40 N41 N42 N43 N44 N45 N46 N47 N48 N49 N50 N51 N52 N53 N54 N55 N56 N57 N58 N59 N60 N61 N62 N63 N64 N65 N66 N67 N68 N69 N70 N71 N72 N73 N74 N75 N76 N77 N78 N79 N80

Abb. 7 Berührungslose Spannungsmessung (NCV)

AMPROBE®

ACD-20SW

ACD-21SW

ACD-21SWC

Multimetro digitale a pinza

Manuale d'uso
