GIS 121 - Estación de soldadura Güde - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato GIS 121 Güde en formato PDF.
Elija su idioma y proporcione su correo: le enviaremos una version traducida especificamente para usted.
| Tipo de producto | Máquina de soldar inverter |
| Marca | Güde |
| Modelo | GIS 121 |
| Tensión de alimentación | 230 V ~ 50 Hz |
| Corriente de soldadura | 20 - 120 A |
| Potencia absorbida | 3,6 kVA |
| Ciclo de trabajo (40°C) | 60 % a 120 A |
| Diámetro de los electrodos | 1,6 - 3,2 mm |
| Procesos de soldadura | MMA (electrodo revestido) |
| Dimensiones (L × A × H) | 310 × 130 × 210 mm |
| Peso neto | 5,2 kg |
| Clase de protección | IP21S |
| Índice de protección del transformador | Clase H |
| Conexión del cable de soldadura | Conectores rápidos Euro |
| Función antiadherente | Sí (despegue automático del electrodo) |
| Función hot start | Sí (encendido facilitado) |
| Función arc force | Sí (estabilización del arco) |
| Mantenimiento y limpieza | Desconectar el aparato, limpiar las rejillas de ventilación con un cepillo seco, no usar disolventes |
| Seguridad | Protección contra sobrecargas, termostática; usar máscara de soldar y guantes aislantes |
| Piezas de repuesto y reparabilidad | Disponibles a través del servicio postventa Güde; se recomienda reparación por un profesional |
| Información general | Manual de instrucciones y modo de empleo disponibles en línea en formato PDF; se entrega con cables de soldadura, portaelectrodos, pinza de masa y cepillo |
Preguntas frecuentes - GIS 121 Güde
¿Qué tipos de electrodos puedo usar con el Güde GIS 121?
El GIS 121 acepta electrodos revestidos de diámetro 1,6 a 3,2 mm, como los electrodos básicos (E7018) o rutilos (E6013). Para acero, use preferiblemente electrodos de 2,5 mm para un espesor de 3-6 mm.
¿Cómo ajustar la corriente de soldadura en el equipo?
Gire la perilla de ajuste ubicada en el panel frontal. La corriente se ajusta de forma continua de 20 a 120 A. Adapte el valor según el espesor de la pieza y el diámetro del electrodo. En general, para un electrodo de 2,5 mm, ajuste entre 70 y 90 A.
¿Qué hacer si el electrodo se pega a la pieza?
El GIS 121 está equipado con una función antiadherente que reduce automáticamente la corriente para despegar el electrodo. Si la adherencia persiste, verifique que la corriente sea suficiente (aumente ligeramente) y que la pieza esté limpia. También puede usar un movimiento de balanceo para evitar la adherencia.
¿Puedo soldar aluminio con este equipo?
El GIS 121 está diseñado para soldadura MMA (electrodo revestido), principalmente para acero. La soldadura de aluminio es posible con electrodos especiales (ej: E4043) pero requiere gran habilidad. Para mejores resultados, prefiera un equipo TIG o MIG destinado al aluminio.
¿Qué potencia eléctrica se necesita?
El equipo funciona en un enchufe doméstico estándar de 230 V / 16 A. La potencia absorbida máxima es de 3,6 kVA. Asegúrese de que el disyuntor de su instalación soporte esta carga, especialmente si otros aparatos están conectados al mismo circuito.
¿Cómo limpiar el equipo después de su uso?
Desconecte siempre el aparato antes de limpiar. Use un cepillo seco o un paño suave para retirar el polvo de las rejillas de ventilación. No use nunca disolventes, agua ni productos abrasivos. Verifique regularmente el estado de los cables y conectores.
¿Qué hacer si se enciende el indicador de protección térmica?
El indicador señala que el equipo ha alcanzado su temperatura límite. Déjelo enfriar unos minutos con la ventilación en marcha (no desconecte inmediatamente). El ciclo de trabajo es de 60 % a 120 A, lo que significa que después de 6 minutos de soldadura, se necesitan 4 minutos de reposo. Reduzca la corriente o aumente las pausas si el problema se repite.
¿Dónde encontrar las piezas de repuesto como los cables o el portaelectrodos?
Las piezas de repuesto están disponibles a través del servicio postventa Güde o en los distribuidores autorizados. También puede pedirlas en línea en el sitio web oficial. El modelo GIS 121 utiliza conectores Euro estándar, fáciles de reemplazar.
¿Qué equipos de seguridad son necesarios?
Use siempre una máscara de soldar con vidrio filtrante (índice DIN 10-12), guantes aislantes, ropa ignífuga y calzado de seguridad. Asegure una buena ventilación, ya que los humos de soldadura son nocivos. No suelde nunca sobre superficies pintadas o grasientas.
¿Cómo ajustar la función hot start?
La función hot start es automática en el GIS 121: suministra una sobreintensidad al inicio de la soldadura para facilitar el encendido del arco. No hay ajuste manual. Si el encendido es difícil, verifique que el electrodo esté bien apretado y que la pinza de masa esté correctamente conectada.
Preguntas de los usuarios sobre GIS 121 Güde
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Aún no hay preguntas. Sé el primero en hacer una.
Descarga las instrucciones para tu Estación de soldadura en formato PDF gratis! Encuentra tus instrucciones GIS 121 - Güde y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GIS 121 de la marca Güde.

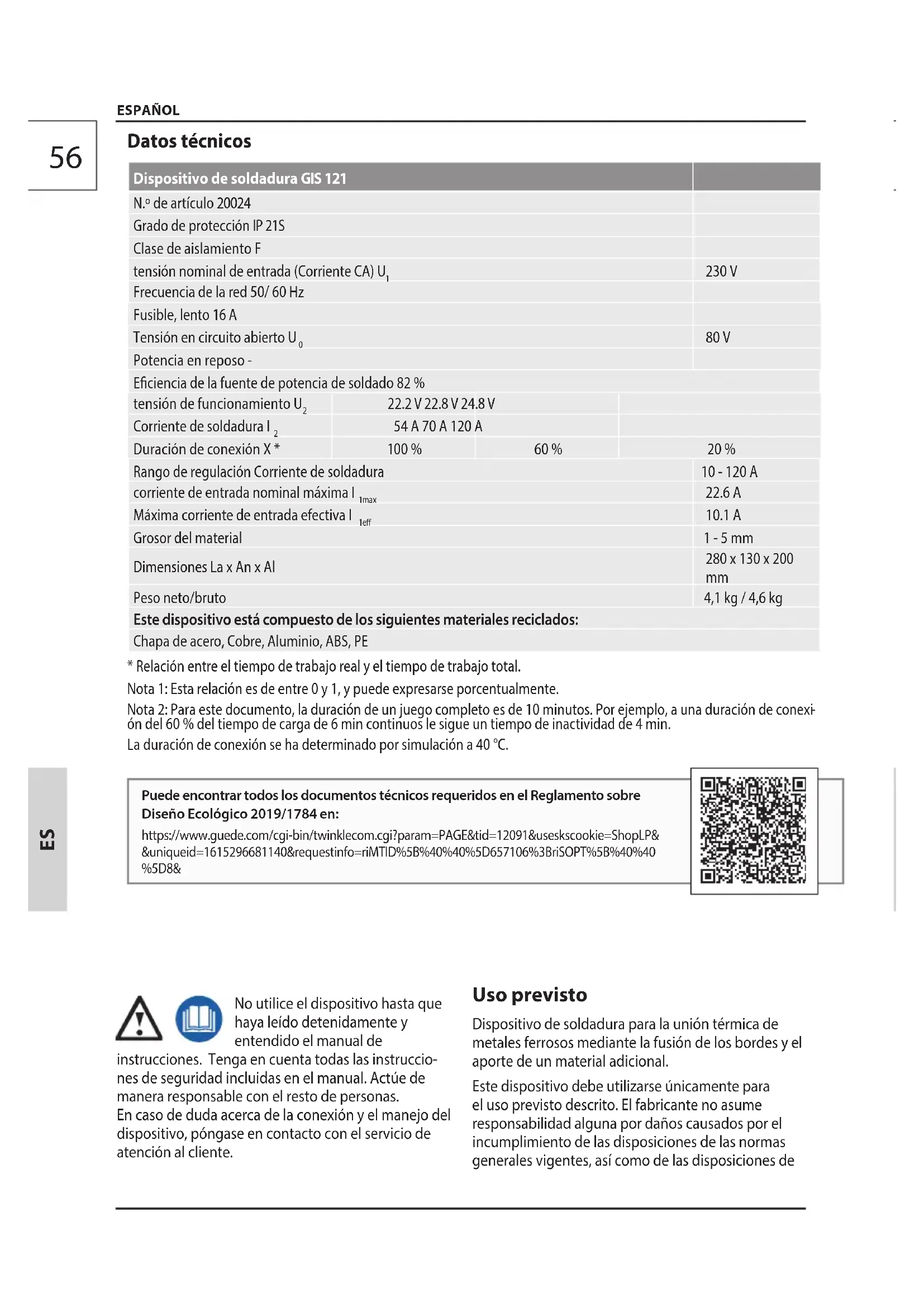

MANUAL DE USUARIO GIS 121 Güde
ESPANOL Por favor, lea detenidamente estas instrucciones de uso antes de la puesta en marcha.
INBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONI | INBEDRIJFSTELLING | UVEDENI DO PROVOZU | UVEDENIE DO PREVÁDZKY | ÜZEMBE HELYEZÉS | URUCHOMIENIE | PUESTA EN MARCHA
2
