MANUAL DE USUARIO LH41A Amprobe

El medidor está protegido por dislamiento doble o reforzado.

Cumple con las directivas de la Unión Europea

Este simbolo indica que para deshacerse del equipo debera separarse como residous de aparatos electricos y electronicos de acuerdo con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo

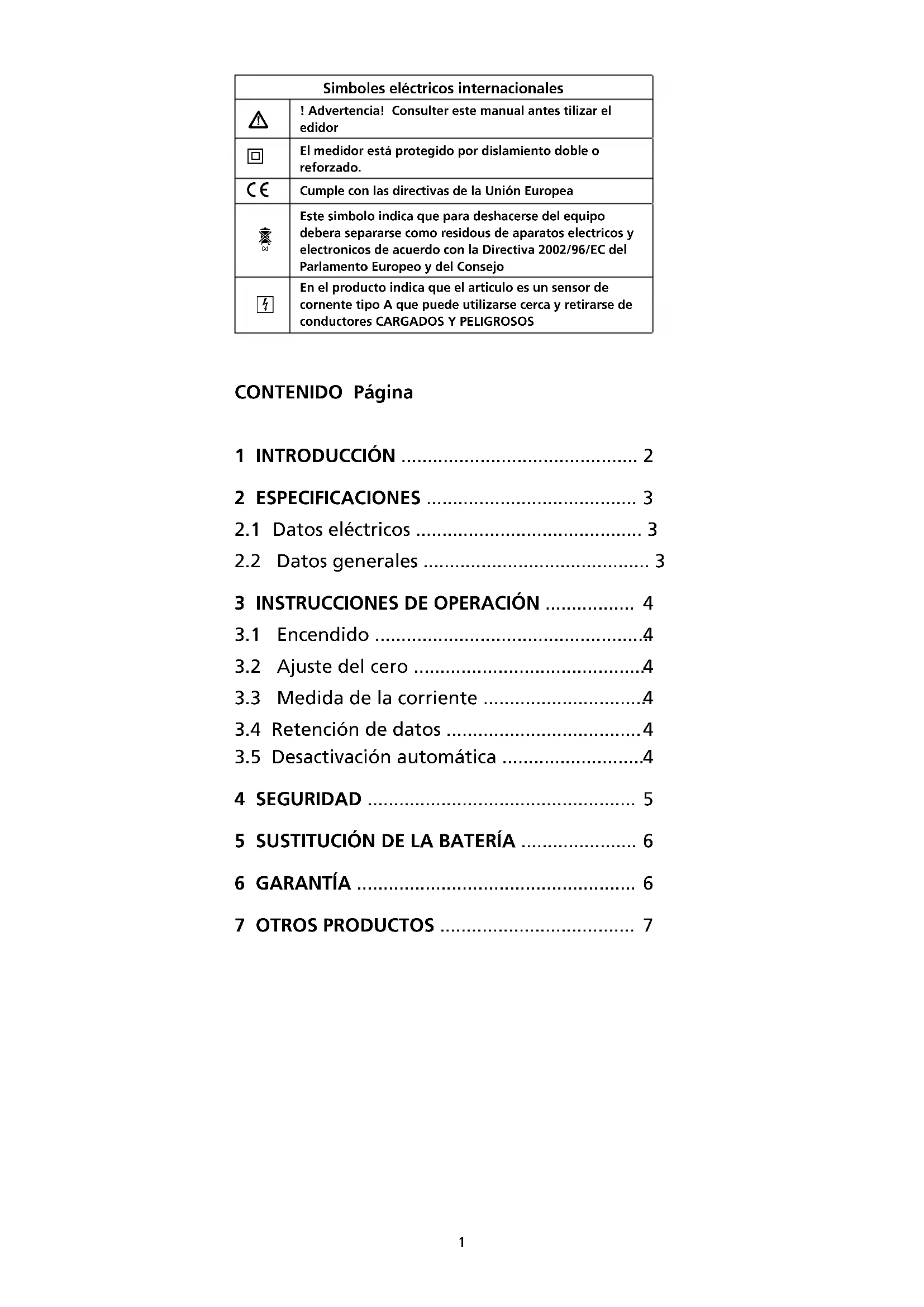

En el producto indica que el articulo es un sensor de cornente tipo A que puede utilizarse cerca y retirarse de conductores CARGADOS Y PELIGROSOS CONTENIDO Página 1 INTRODUCCIÓN ............................................. 2 2 ESPECIFICACIONES ........................................

3 INSTRUCCIONES DE OPERACIÓN .................

3.5 Desactivación automática ...........................

5 SUSTITUCIÓN DE LA BATERÍA ......................

INTRODUCCIÓN El amperimetro de inserción LH41A ha sido diseñado para realizar medidas fiables y precisas no intrusas de corrientes de CC y CA mediante la avanzada tecnología Hall Effect. Las características de medición incluyen:

• Medición de corriente C.A./C.C. no intrusa

• Respuesta media, RMS calibrado

• Campo automático y puesta a cero automática

• Indicador de batería baja

2. Barrera de protección

5. Cubierta de la batería

6. Tornillo de la cubierta de la batería (imperdible)2

2.1 Datos eléctricos

• (Todas las precisiones establecidas a 23°C ± 1°C) LH41A Campo de medida p. 0
• - 40 A CC ó CA pk Facilidad de campo automático p. 4
• A / 40A Resolución mA en campo de 4 A 10 mA en campo de 40 A Precisión Precisión básica ± 1.3% + 5 dígitos Coeficiente de temperatura ± 0,05% de lectura / °C Campo de frecuencia p. 1
• CC en CC 40 Hz a 400 Hz en CA Capacidad de sobrecarga 150 A Fuerza dieléctrica ,7kV r.m.s. 50 Hz 60s (EN61010-2-032 Cat III, 300V Nivel de Contaminación 2) p. 3

Temperatura de funcionamiento ................. 0°C a +50°C Temperatura de almacenamiento con Batería extraída .......... - 20°C a + 60°C Fuente de alimentación .... 9 V, Batería alcalina PP3, NEDA 1604 ó IEC6LR61 Duración de la batería ...... 15 horas (según régimen de trabajo) Pantalla .............................. hasta 4000 Caracteres .......................... 10 mm alto Mecánicos LH41A Dimensiones ...................... 84 x 71 x 31 mm (7.2 x 2.8 x 1.2 in.) Capacidad máx. de la mordaza ............................. cable 19 mm ø Apertura máx. de la mordaza ................ 20 m m (.78 in.) Peso .................................... 235 g (1.2 Lb)4

INSTRUCCIONES DE OPERACIÓN

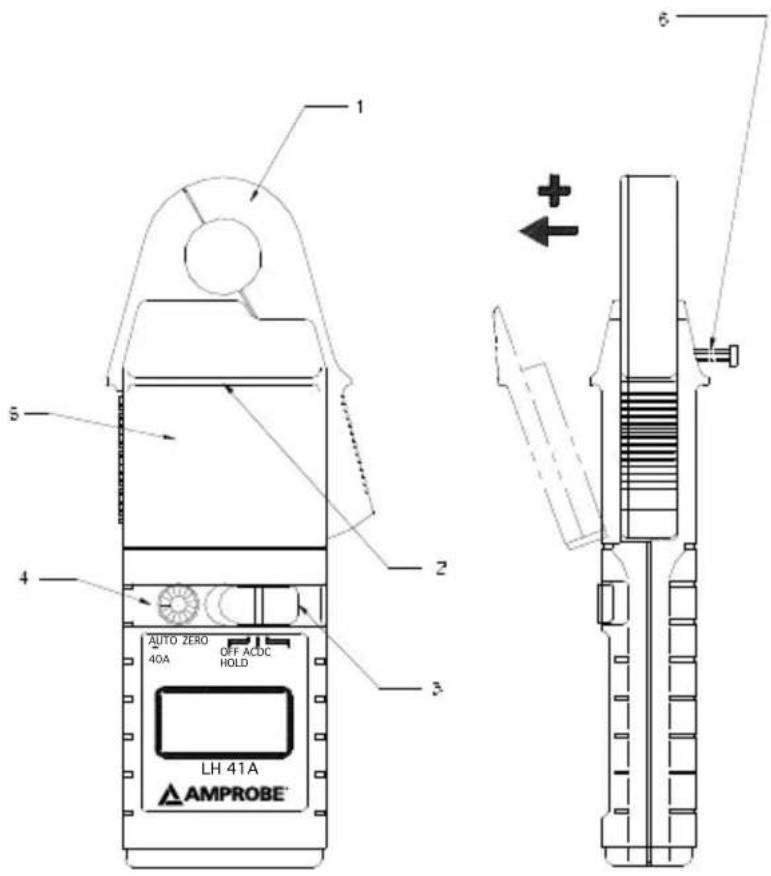

Ver la Fig. 1 para las principales características de funcionamiento del amperímetro.

Cambie el interruptor de la posición OFF / HOLD a CC o CA para seleccionar el modo de funcionamiento requerido.

Estando en el modo CC, el cero de la pantalla puede cambiar debido a cambios térmicos y a otras condiciones ambientales. reposición a cero automática.. El ajuste requiere los siguientes pasos:

• Asegúrese de que el instrumento esté alejado del conductor con corriente y que las mordazas estén cerradas durante el ciclo de ajuste.

• Seleccione la posición CC en el interruptor de encendido.

• Use la tecla zero para porier a cero la pantalla si fuera necesario El botón de reposición a cero puede utilizarse para anular los efectos del campo magnético de tierra en las medidas de corriente continua.

3.3 Medida de la corriente

Seleccione la opción de medida CC o CA requerida utilizando el interruptor de encendido. Si es necesario, regule la pantalla de visualización de corriente continua para que aparezca en cero como se describe en el apartado 3.2.. Apriete las mordazas del medidor alrededor del conductor, asegurándose de que haya buen contacto entre las caras internas de la mordaza. Observe y anote las medidas según necesite. Una lectura positiva indica que el flujo de la corriente va en la dirección indicada por la flecha en el medidor.

3.4 Retención de datos

Para activar la función de retención de datos, gire el interruptor de encendido a la posición OFF / HOLD. Los datos se visualizan durante aproximadamente 10 segundos.

3.5 Desactivación automática

El medidor se paralizará automáticamente después de unos ocho minutos de inactividad.4

SEGURIDAD Este producto cumple las últimas directivas sobre seguridad y compatibilidad electromagnética.

• Directivas Europeas sobre Bajo Voltaje 73/23/EEC y 93/68/EEC

• Directivas Europeas EMC 89/336/EEC y 93/68/EEC Normas de Seguridad BSEN61010-1: 2001. Requisitos Generales. Los requisitos de seguridad sobre equipos eléctricos de medidas, control y laboratorio. BSEN61010-2-032: 2002 Requisitos específicos sobre aparatos manuales de inserción para medidas y pruebas eléctricas. Normas EMC Susceptibilidad RF EN50082-1: 1992 3V/m Residencial, Comercial y Industria Ligera Emisiones RF EN50081-1: 1992 Residencial, Comercial y Industria Ligera FCC Parte 15 Clase B Este producto ha sido diseñado para ser seguro en las siguientes condiciones: - uso interior - altitud máxima 2000m - temperatura 0°C a +50°C - humedad máxima relativa 80% para temperaturas de hasta 31°C disminuyendo linealmente hasta 40% de humedad relativa a 50°C. El uso del amperímetro en conductores no aislados se limita a 300V r.m.s o c.c. y a frecuencias inferiores a 1kHz. Este amperímetro cumple los requisitos de la norma de seguridad mencionada arriba para 300V Cat III Nivel de Contaminación 2 El seguro funcionamiento del instrumento es responsabilidad del operador, quien debe estar apropiadamente cualificado y/o autorizado. Se recuerda a los usuarios de este equipo y/o a sus empleados que la Legislación sobre Higiene y Seguridad exige una evaluación adecuada del riesgo que presenta el trabajo con aparatos eléctricos, con el fin de identificar fuentes potenciales de peligro de naturaleza eléctrica y el riesgo de que se produzcan lesiones causadas por6

la electricidad, como por ejemplo como consecuencia de cortocircuitos involuntarios. En aquellos casos en los que la evaluación indique que el riesgo sea significativo, se recomienda el uso de cables de prueba con fusible, fabricados de acuerdo con la nota orientativa GS38 de las líneas directrices del HSE ‘Equipo de Pruebas Eléctricas para uso de Electricistas’. No utilizar el instrumento si cualquier parte del mismo parece estar dañada o si se sospecha que no funciona correctamente. Al utilizar el instrumento, asegúrese de mantener los dedos detrás de la barrera protectora. Ver la Fig. 1 Limpie la caja regularmente con un paño húmedo y detergente. No utilice productos limpiadores abrasivos o disolventes. No sumerja la sonda en líquidos.

SUSTITUCIÓN DE LA BATERÍA

ADVERTENCIA DE SEGURIDAD

Antes de quitar la cubierta de la batería, asegúrese de que el instrumento esté alejado de cualquier circuito eléctrico con tensión. Cuando se ilumina el símbolo de Batería Baja en la pantalla, se ha alcanzado el voltaje mínimo de funcionamiento de la batería. Consulte la Fig.1. y siga el siguiente procedimiento para sustituir la batería. Separe el amperímetro del conductor, apagándolo mediante el interruptor OFF / Hold. Afloje el tornillo imperdible de la cubierta de la batería. Levante la cubierta 30° y retírela completamente de la sonda, tal y como se indica en la Fig 1, lo que permite asceso a la batería. Sustituya la batería, vuelva a poner la cubierta en su sitio y apriete el tornillo. La garantía queda invalidada si se utiliza un tipo de batería distinto al especificado. Utilizar sólo el Tipo 9 V PP3, Alcalina (MN1604 ). Su amperímetro de inserción LEM HEME está garantizado6
