BEDIENUNGSANLEITUNG LH41A Amprobe

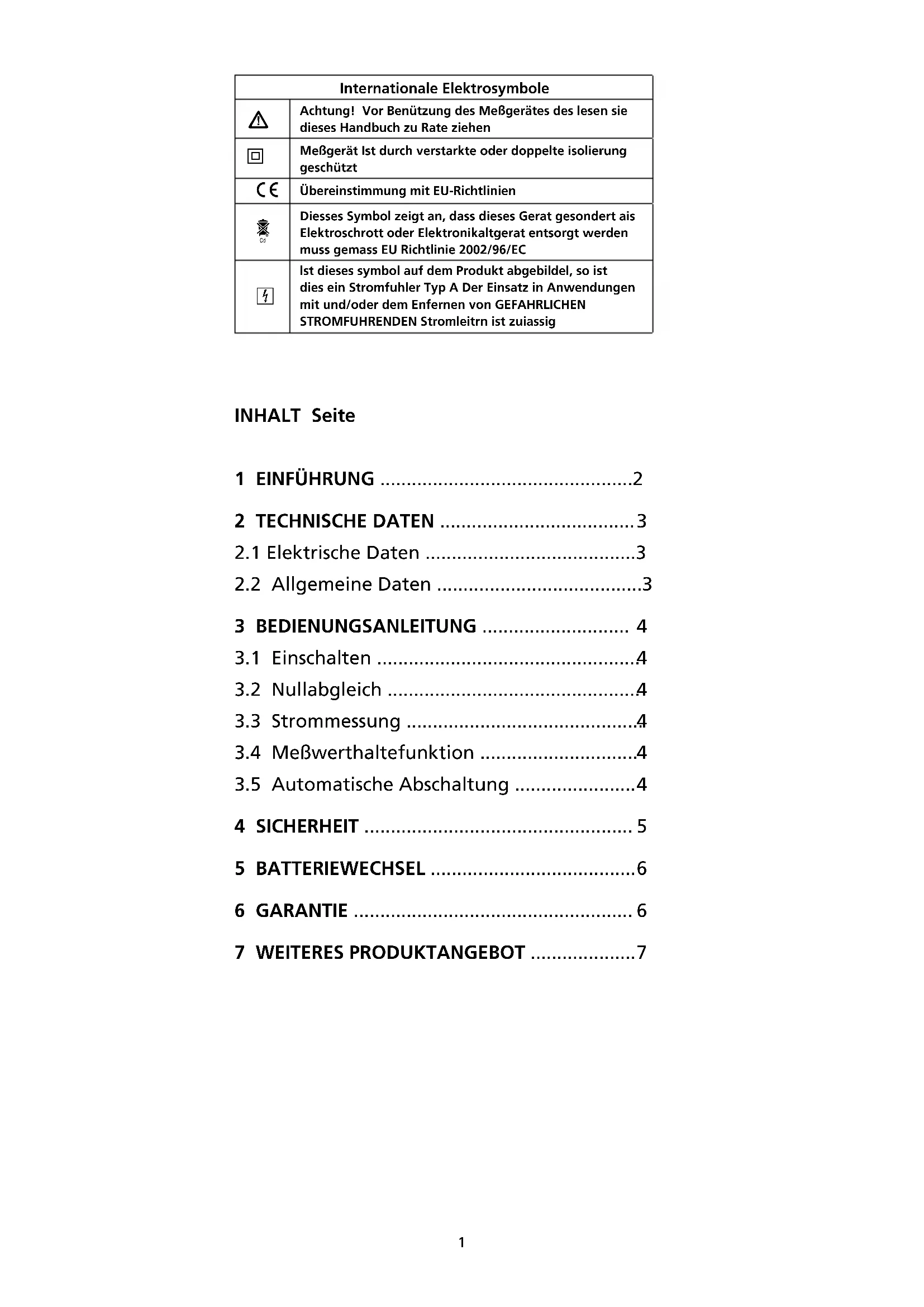

| Internationale Elektrosymbole | |
| Δ | Achtung! Vor Benützung des Meßgerätes desesen sie diesen Handbuch zu Rateziehen |
| ∅ | Meßgerät Ist durch verstarkte oder doppelte isolierung geschählt |
| CE | Übereinstimmung mit EU-Richtlinien |
| Cd | Diesses Symbol zeigt an, dass these Gerat gesondert als Elektroschrott oder Elektronikaltgerat entsorgt werden muss gemass EU Richtlinie 2002/96/EC |
| 41 | Ist these symbol auf dem Produkt abgebildel, so ist dies ein Stromfuhrler Typ A Der Einsatz in Anwendungen mit und/oder dem Enfernen von GEFAHRLICHEN STROMFUHRENDEN Stromleitrn ist zuiassig |
INHALTSeite
1 EINFUHRUNG 2
2 TECHNISCHE DATEN 3
2.1 Elektrische Daten 3
2.2 Allgemeine Daten 3
3 BEDIENUNGSPANLEITUNG 4
3.1Einschalten 4
3.2 Nullabgleich 4
3.3 Strommessung 4
3.4 Meßwerthaltefunktion 4
3.5 Automatische Abschaltung 4
4 SICHERHEIT 5
5 BATTERIEWECHSEL 6
6 GARANTIE 6
7 WEITERES PRODUKTANGEBOT
EINFUHRUNG
Das LH41A Zangen-Strommesser gewährleistet zuverlässige und genaue Messungen von Gleich- und Wechselstrom auf Grundlage der modernen Hall-Effekt-Methode. Zu den Meßfunktionen gehören:
- Wechselstrom/Gleichstrom (ohne Unterbrechung des Stromkreises)
- Auflosung 1mA
- Durchschnittsanzeige, Effektivwerteichung
- Automatische Bereichseinstellung und automatische Nullung
- Meßwert-Haltefungtion
- Batterieentladungsanzeiger
- Automatische Abschaltung
- Klemmzangen
- Schutzsperre
- Ein-L Ausschalter
- automatischer Nullabgleich
- Batteriedeckel
- Batteriedeckel Feststellschraube
Elektrische Daten
(Alle angegebenen Genauigkeiten sind auf 23^ ± 1^ bezogen.)
LH41A
Meßbereich 0 - 40 A DC oder AC max
Autom.Bereichswahl 4A/40A
Auflösung 1 mA im 4 A Bereich
10 mA im 40 A Bereich
Genauigkeit
Grundgenaigung 1.3% + 5 des Meßwertes
± 5 Stellen
Temperaturkoeffizient ... ± 0,05% des Meßwertes / °C
Frequenzbereich DC bei DC
40Hz bis 400 Hz bei AC
Überlastungsfähigkeit 150 A
Dielektrische Festigkeit .... 3,7kV Eff 50 Hz 60s
(EN61010-2-032 Kat III, 300V Verschmutzungsgrad 2)
2.2 Allgemeine Daten
Betriebstemperatur 0°C bis +50°C
Lagertemperatur bei
entfernter Batterie - 20^ bis +60^
Leistungsversorgung 9 V, Alkali-Batterie
PP3, NEDA 1604 oder
IEC6LR61
Batterielebensdauer 15 Stunden (abhängig vom
Betriebszyklus)
Anzeige 4000-Digit
Ziffern 10 mm
Mechanische Daten
LH41A
Abmessungen 184 x 71 x 31 mm
(7.2 × 2.8 × 1.2 in.)
Max. Kabeldurchmesser .... 19 mm
Max. Zangenöffnung 20 mm (.78 in.)
Gewicht 235 g (1.2 Lb)

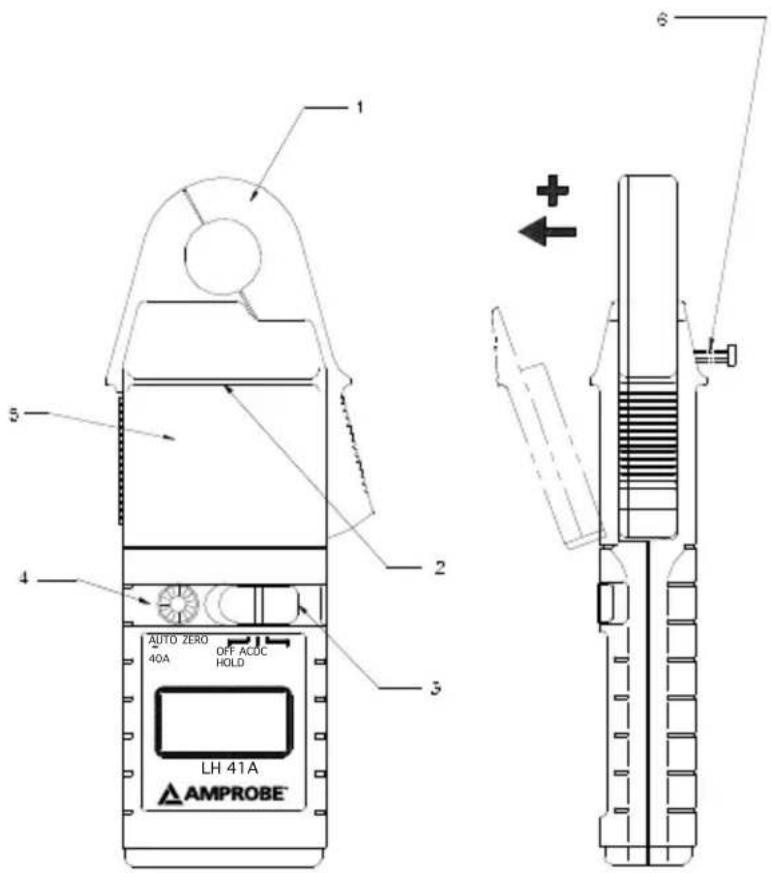

Die wesentlichen Betriebseigenschaften sind in Abb. 1 dargestellt.
3.1 Einschalten
Den Schalter von der OFF/HOLD-Position je nach gewünschter Betriebsart auf DC oder AC stellen.
3.2 Nullabgleich
Im Gleichstrombeträb kann sich die Nullanzeige aufgrund von Wärmeschwankungen und anderen Umweltbedingungen ändern.
Ein automatischer Nullpunkttabgleich ist vorhanden. Dabei ist wie folgt zu verfahren:
- Es ist sicherzustellen, daß das Meßgerät nicht mit dem stromfuhrenden Leiter in Berührung stehen und daß die Zangenbacken während des Nullabgleichs geschlossen sind.
Den Schiebeschalter auf DC-Position stellen. - Zur Anzeige von Bezugswerten oder zum Nullabgleich die ZERO-Taste betätigten.
Mit der Taste für automatischen Nullpunktabgleich kann der Einfluss des Erdmagnetfeldes auf DC-Messungen kompensiert werden
3.3 Strommessung
Den Schiebeschalter je nach gewünschter Betriebsart auf DC oder AC stellen.
Bei Bedarf gleichen Sie den DC-Nullpunkt wie in Abschnitt 3.2 beschreiben ab. Die Zangenbacken des Meßkopfes an den Leiter anlagen und darauf einen eigenen Kontakt zwischen den Schließflächen der Zangenbacken sicherstellen.
AnschlieBend unter sorgfaltiger Beobachtung des MeBerates die gewünschten Messungen durchfuhren. Eine positive Anzeige weist darauf hin, daß der StromfluB in die vom MeBkopfpfel angegebene Richtung verläuft.
3.4 Meßwerthaltefunktion
Zur Aktivierung der Meßwerthaltefunktion den Schiebeschalter auf die OFF / HOLD-Position stellen. Der Meßwert wird daraufhin ca. 10 Sekunden auf dem Bildschirm festgehalten.
3.5 Automatische Abschaltung
Werden ca. 8 Minuten lang keine Messungen durchgeführt, schaltet sich das Messgerät automatisch ab.
SICHERHEIT
Das Produkt entspricht den aktuellen Richtlinien hinsichtlich Sicherheit und elektramagnetischer Verträglichkeit.
- Europäische Niederspannungsrichtlinien 73/23/EWG und 93/68/EWG
- Europäische EMV-Richtlinien 89/336/EWG und 93/68/EWG
Sicherheitsnormen
BSEN61010-1: 2001 Allgemeine Vorschriften, Sicherheitsvorschriften für Elektroausrüstung für Meß-, Regel- und Laborzwecke
BSEN61010-2-032: 2002 Sondervorschriften für handgeführte Sondengeräte für elektrische Messungen und Prüfungen
EMV-Normen
HF-Empfindlichkeit
EN 50082-1: 1992 3V/m Wohnräume, Gewerbe und Leichtindustrie
HF-Emissionen
EN 50081-1: 1992 Wohnräume, Gewerbe und Leichtindustrie
FCC Teil 15 Klasse B
Der sichere Betrieb des Meßgerätes ist unter folgenden Bedingungen gewährleistet::
-keine Verwendung im Freien
-max.Einsatzhhe:2000m
- Temperature: 0^ C bis +50^ C
- Maximale relative Luftfeuchtigkeit: 80% für Temperaturen bis zu 31^ (87^) , linear abnehmend bis 50% relative Luftfeuchtigkeit bei 40^ (104^)
Der Einsatz des Meßgerätes bei nicht isolierten Leitern ist auf 300V Eff oder d.c. und Frenzen unter 1kHz begrenzt. Das Meßgerät entspricht den Anforderungen der obengennten Sicherheitsnorm für 300V Kat III Verschmutzungsgrad 2.
Für die sichere Bedienung des Meßgerätes ist der Benutzer verantwortlich, der über die entsprechende Qualification und die notwendige Befugnis verfügbar muß.
Ein (vermutlich) beschädigtes bzw. nicht Funktionierendes
Gerätarfnichtbenutzterwenden.
Bei der Verwendung des Meßgerätes ist darauf zu achten, daß die Finger hinter der Schutzisolierung (siehe Abb. 1) sind.
Das Gerät regelmäßig mit Hilfe eines feuchten Tuches und eines Reinigungsmittels säbern. Keine atzenden Reinigungsmittel bzw. Lösungsmittel verwenden. Den Meßkopf nicht in Flüssigkeiten tauchen.
BATTERIEWECHSEL
SICHERHEITSHINWEIS
Vor dem Entfernen des Batteriefachdeckels ist Sicherzustellen, daß alle externen Spannungen vom Instrument getrennt wurden.
Wenn der Batterieentladungsanzeiger aufleucht, ist die Mindestbatteriebetriebsspannung erreicht (siehe Abb. 1). Der Batteriewechsel ist wie folgt durchzufahren:
Das Meßgerät vom Leiter trennen und mit Hilfe des
OFF / Hold-Schalters ausschalten. Die Sicherungsschraube des Batteriefachdeckels lösen. Den Deckel um 30^ anheiten und, wie in Abb. 1 dargestellt, vom Meßkopf wegziehen. Die Batterie kann jetzt ausgewechselt werden. Anschließlich den Batteriefachdeckel wieder schlieben und mit der Schraube sichern.
Die Verwendung einer nicht vorschrifsmäßigen Ersatzbatterie macht die Garantie nichtig.
Nur Batterietyp 9V PP3, Alkali (MN1604)
Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. These Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/Distributor einsenden. Einzelheiten siehe Abschnitt „Reparatur" oben. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH Auf SCHADENERSATZ DAR.ALLE ANDEREN GEWÄHRLEISTUNGEN - VERTRAGLICH GEREGELTE ODER GESETZLICHTE VORGESCHRIEBENE - EINSCHLISSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER VERLUSTE, DIE AUF BELIEBIGER ursACHE ODER RECHTSTHEORIE
BERUHEN. Weil eine Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.
Reparatur
Zu allen Geräten, die zur Reparatur oder Kalibriierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgenden beigelegt werden: Name des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren fur Reparaturen außerhalb der Garantie oder fur den Ersatz von Instrumenten müssen als Scheck, Geldanweisung, Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe Test Tools formuliert werden.
Garantiereparaturen oder -austausch - alle Länder
Bitte die nachfolgende Garantieerklärunglesen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantieperiode konnen alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.
Darüber hinaus können in den USA und in Kanada
Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe weiter unter) zur Reparatur oder zum Umtausch eingesendet werden.
Reparatur oder Austausch - ausserhalb der Garantiepiode - USA und Kanada
Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.
In den USA: In Kanada:
Reparaturen und Austausch außerhalb der Garantie - Europa Geräte außerhalb der Garantie können durch den zuständigen Amprobe Test Tools-Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.amprobe.com zu finden.
Correspondenzanschrift fur Europa*
Amprobe Test Tools Europe
P.O.Box 1186
5602 BD Eindhoven
Niederlande
*(Nur Korrespondenz - keine Reparaturen, kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)
