MANUAL DE USUARIO Profile PXRQ15F GE

Probado y certificado por NSF International por-sumpir con el estandar 58. Para la reduccion de reclamos especializados, ver la hora de datos de desempayo.

Sistema de Filtración

Manual del propietario y instalacion

La seccion en español empieza en la pagina 55

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

La sección en Espanol.

Información de seguridad

Informacion de seguridad 56

Pautas sobre las espécificaciones 57

Instrucciones de operación

Sobre el Sistema

de Osmosis Inversa 58, 59

Instrucciones de instalacion

Antes de empezar la instalacion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conexión del drenaje de filtración . . .69, 70

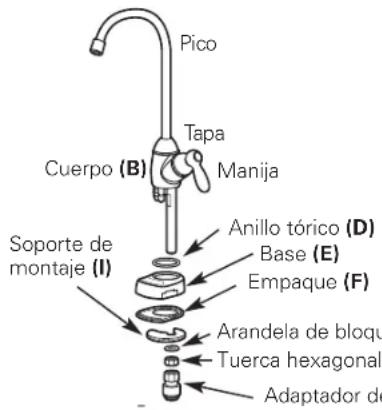

Ensambladura del grifo 67,68

Herramientos y materiales requisidos .60

Instalacion de la bateria 68

Instalacion de la ensambladura

delsystemadeOsmosisInversa. .62

Suministro de agua de alimentacion 63-66

Tanque de almacenamento y arranque .71

Cuidado y limpieza

Desinfeccion 73

Kit de prueba del agua 74

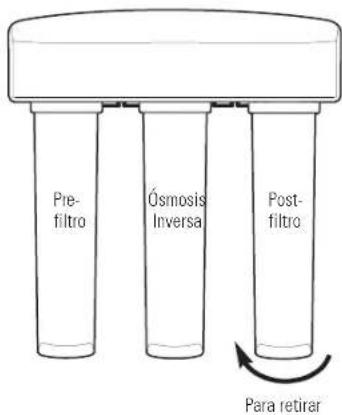

Recmplazo del pre-filtro, post-filtro y

cartucho del Sistema de Osmosis Inversa . .72

Consejos para la solución de fallas...75, 76

Sopporte al consumidor

Garantia 82

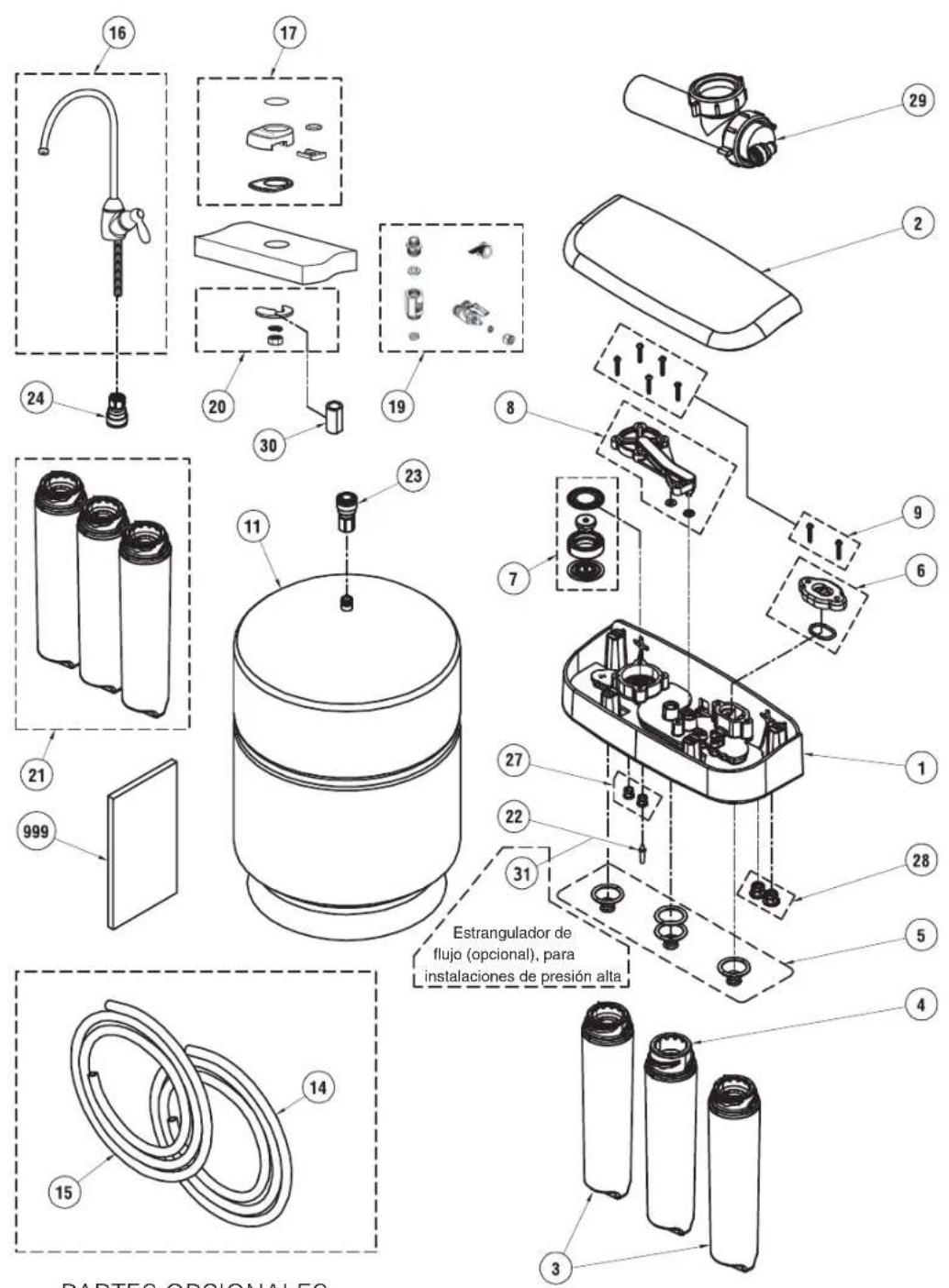

Listadepartes/Catalogo. 78,79

Soporte al consumidor 83

Los podra encontrar en el soporte del sumidero.

INFORMACION DE SEGURIDAD IMPORTANTE. LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

ADVERTENCIA!

Para su seguridad, se deben seguir la informacion de este manual para minimizar el riesgo de danos a la propidad o lesiones personales.

PRECAUCIONES DE SEGURIDAD

• Consultc con su departamncto local de obras publicas para los codigos de plomeria y desinfecnion. Debera seguir estas pautas a medida que instala el systeme de Osmosis Inversa. Se recomienda contratar a un instalador calificado.
  Si la presión de agua de la casa está por encima del máximo (125 libras por pulgada ciadrada), instale una valvula reductora de presión en la linea de suministro de agua hacía el Sistema de Osmosis Inversa.
  Aseguire de que el suministro de agua se adapte a las Pautas sobre las espécificaciones. Si las conditiones del suministro de agua son desconocidas, contacte a su compania de suministro de agua o a su département local de salute para Obtener una lista de contaminantes en su area y de laboratorios certificados por el estado para analizar el agua de consumo.

ADVERTENCIA: Antes de usar el Sistema de Osmosis Inversa por primcre vez, sc dcbrca purgar el Sistema. El cartucho del Sistema de Osmosis Inversa contiene un preservaico de alimentos que debe purgarse del Sistema. El preservativo le daral agua un sabor y olor desagradables.

ADVERTENCIA

ADVENTENGIA No use con agua que sea microbiologically inegura o de calidad desconocida sin una desinfecacion adecuada antes o.aftere del systema. Se podran usar sistemas certificados para la reduccion de quistes en agua desinfectada que pueda contener quistes filtrables.

Esteistema se hasometido a prueba para el tratamento de agua que contiene arsenico pentavaliente (tambien conocido como As(V), As(+5) o arsenato) en concentraciones de 0,050 mg/L o infeciories. Este Sistema reduce el arsenico pentavaliente, pero es possible que no elimine otheras formas de arsenico. Este Sistema es para uso en suministros de agua que contiene un residuo libre de cloro detectable o en suministros de agua que han demostrado contentar unicolemente arsenico pentavalente. El tratamico con claramina (cloro combinado) no cs suficiente para garantizaruna conversion completa de arsenico trivalente a arsenico pentavalente. Sivrase consultar la section Informacion sobre el arsenico en la hoja de datos del desempacho para mayor informacion.

Este sistemas de osmosis inversa contiene un componente reclamplazable que es crucial para la eficiencia del sistema. El componente de osmosis inversa se debe reclamplazar por uno de espécificaciones identicas, según lo define el fabricante, para garantizar la mesma Eficiencia, y el descampo de reduccion de contaminantes.

INSTALACION Y MANTENIMIENTO ADECUADOS

Este sstemade osmosis Inversa debe ser instalado correctamente y ubicado segun las Instruetiones de instalacion ante de su uso.

Instale o almacene donte no este expuesto a temperatas por debajo del punto de congelamento o expuesto a qualquier tipo de clima. El congelamento del agua en el sistemas podra cstropcarlo. No intencr tratar c glaua por cncima de 100^
No instale en AGUA CALIENTe. La temperatura del suministro de agua hacía el Sistema de Osmosis Inversa deberá estar entre 40^ minimo y 100^ maximizing.
Periodo prolongado sin uso del sistemas de Osmosis Inversa. Si elsystema no es uso por una semana o mas, abra el grifo deagua del sistemas, permita que el sistemas se DNCr. Cierre elgrifo y permita que el sistema regencre el suministro de agua.
La instalación recomendada es bajo del lavaplatos. Sin embargo, launidad se puede instalar en una ubicacion rcmota, hasta 20 pies de distancia del lavaplatos.
- Sin embargo, seránnecessary materiales adiconiales. Consulte la lista de partes para Obtener materiales adiconiales de GE.
- Localizar cl tanque cn cl piso de un sotano, con el grifo de un lavaplatos de primer piso podria resultar en cierta perdida del flujo y你能acidad (aproximadamente 20% ).Instalar unundoanque mejorareste desempo. Sepeudeusar un RVKIT.

Si el sistemas de Osmosis Inversa está conectado a laquina de hielos de un refrigerador, se requiere de un kit para la connexion a laquina de hielos (RV KIT). No utilise tubos de cobre para la connexion entre el sistemas de Osmosis Inversa y el refrigerador.

ADVERTENCIA. Deseche todas las partes no usadas y el material de empaqueupon de la instalacion.Las partes你能as que sobren despues de la instalacion podrieranpresentar un risciogo de asficia.

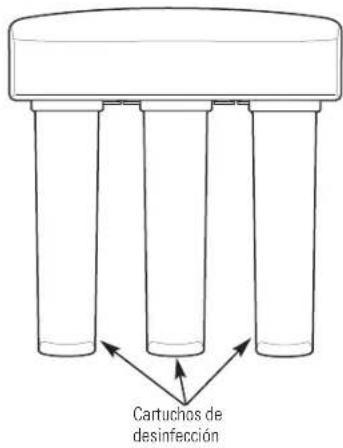

DesinfecteupondesinstalarclsystemadOsmosis Inversa ydescuesde dar servicea las partesinteriores, incluyendo la reposacion del pre-filto,post-filto y cartuchodelystemadOsmosisInversa.Esimportante tenerlas manoslimpiasalmanipolaraspartecinternasdelsystema.ConsultalescectionDesinfecciondelsystemadOsmosisInversa.
Este planta de Osmosis Inversa contiene un componente reemplazable crucial para la reduccion eficaz de solidos toales disueltos. El agua producida se debe revisar periodicamente para vericar el descampo nso satisfactorio delsystema.Consulte la section Acerca del kit de prueba del agua.

ASEGURESE QUE SEGUIR TODOS DE LOS CÓDIGOS DEL ESTADO Y LOCAL

LEA Y SIGA CUIDADOSAMENTE ESTA INFORMACION DE SEGURIDAD. CONSERVE ESTAS INSTRUCCIONES

Pautas sobre las specifications. GEAppliances.com

Producto - alta 11" ancho 10,5 profundidad 4^

El sistemas produce un suministro adecuado de agua potable cada día. La cantidad que produca dependerá principalmente de los siguientes aspectos...

Límites de presión del agua de alimentación—libras por pulgada cuadrada (psi) 40-120

Limits de la temperatura del agua de alimentacion-minimo/maximo grados F 40-100

Maximo de solidos totales disueltos (TDS)—partes por millón (ppm) 2000

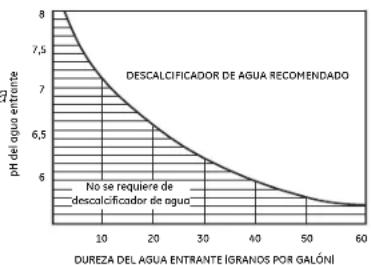

Dureza maxima del agua a 6,9pH recommendado para optimizar la duracion de la membrana-granos por galon (gpg). 10

Para agua con dureza superior a 10 granos (a 6,9 pH), se recomienda el uso de un descalcificado. No instalar un descalcificado de agua reducirá la duración de la membrana de Osmosis Inversa. Consulte laGRAFICA para informacion adiconal sobre la posibididad de necessitar un descalcificado de agua.

Turbidezmaxima(NTU) 2

Maximo hierro, manganeso, sulfuro de hidrogeno (ppm) <0.1

Cloro en el suministro de agua 2.0 ppm maximo, permitted

Limits del pH del agua de alimentacion 4-10

Capacidad del tanque de almacenimiento-galones 4

Control de apagado automatico

Prefilto y postfiltro (FOROPF) bloque de carbón

Membrana de Osmosis Inversa (FQROMF) poliamida de pelicula delgada

Dimensiones del tanque de almacenamento (pulgadas) ...altura 15^ diametro 11

Dimensiones del cuero del sistema (pulgadas) ..altura 11" ancho 10,5" profundidad 4"

a. Si la presión del agua de la casa es superior a 120 psi, instale una valvula reductora de presión en la tuberia de suministro del agua. Si la presión del agua de la casa es inferior a 40 psi, instale una bomba impulsora de Osmosis Inversa (contactsc con la familia local de suministros de plomcria).
b. Retirado (maximo de 2,0 ppm) por el prefiltro de Osmosis Inversa. SE REQUIERE MANTENIMIENTO REGULAR. El cloro destruira la membrana de Osmosis Inversa.
c. Capacidad teorica del tanque. Cuando se prucha de acurdo con el estandar NSF/ANSI 58 a una presion de entrada de 50 psig, la capacidad del tanque es 2,3 galones.

Sobre el sistema de Osmosis Inversa.

QuehacelesystemadeOsmosisInversa?

El planta de Osmosis Inversa reduce los Solidos totales disueltos (TDS—Total Dissolved Solids) y la materia orgánica del agua al dispersarla a工程技术 de una membrana especial. La membrana separa los minerales e impurezas del agua y los expulsion hacía el desagüe. Consulte la Hoja de datos de desempo para la reducción de affirmaciones especialidas. El agua producida de alta calidad va directamente hacer el grifo de agua para consumo o hacía el tanque de alimentarnimiento. El planta produce un buena suministro de agua para consumo cada día. La calidad que produzca depende de la presión, temperatura y calidad del suministro de agua.

El pre-filtro y post-filtro son cartuchos reemplazables. El pre-filtro reduce el cloro al mesmo tiempo que filtra los sedimientos. El post-filtro reduceequalquierotrosaborno desaadosantesdeusarelagua.

El problema incluye una ensambladura de grifo electrónico con un recordatorio de cambio de pre-filtro y post-filtro. Cuando hayan transcurrido 6磨损, una luz azul intermitente le recordaráavian los dos filtres.

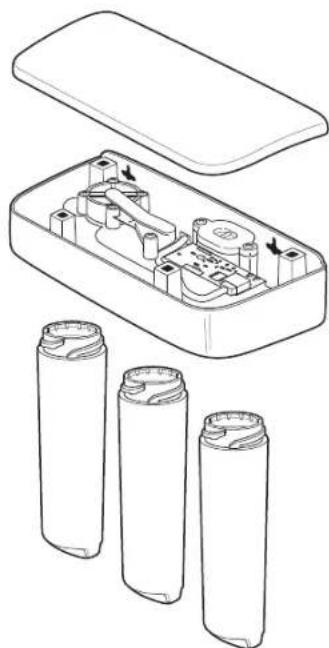

Descripción del Sistema de Osmosis Inversa

Pre-filtro—El agua de la tuberia de suministro de agua fria llega al cartucho del pre-filtro. El pre-filtro es un cartucho de sedimentos reemplazable que contiene carbono activado. El pre-filtro reduce el cloro en el agua de alimentacion ya que el CLORO DESTRUYE LA MEMBRANA DEL SISTEMA DE OSMOSIS INVERSA. El agua filtrada, limpia, con cloro reducido fluye desde el pre-filtro hacía el cartucho del sistemas de Osmosis Inversa.
Cartucho del systemo Osmosis Inversa—El cartucho central incluye una membrana especial fuertamente envuelta. El agua penetrata através del cartuchodonde la membrana retira los solidos disueltos y la materia orgánica. El agua producida de alta calidad sale de la caja delsystema de Osmosis Inversa y se dirige hacía el tanque de almacenimiento. El agua rechazada, con los solidos disueltos y la materia orgánica, sale de la caja y se descarga en el drenaje atraves de un tubo de 1 / 4^
Post-filtro-Despues de salir del area de almacenamento, pero antes dc ir hacer el grifo del systema, el agua producida va hacer el post-filtro. El post-filtro es también un cartucho de sedimento que pueda ser reemplazado que contiene carbono activado. Cualquier saber, olor o sedimentos restantes son retardados del agua producida por el post-filtro. Agua limpia, de alta calidad, lista para.tomar fluye a工程技术 del tubo hacia el grifo del systema.
Tanque de almacenamento—El area de almacenamento Tiene你能 capacitacion hasta 2,5 galones de agua producida. Un diafragma al interior del tanque mantiene el agua presurizada, cuando el tanque está lleno, para un rápido flujo hacer el grifo cuando se necesite consumir agua.

GEAppliances.com

Válvula de revision—La年底前 reación evita un flujo inverso del agua producirda desde el tanque de almacenimiento. Un flujo inverso podra Cause que la membrana del systema de Osmosis Inversa se rompiera.
6 Valvula de apagado automatico- Para conservar el agua, el sistema de agua de consumo tiece un apagado automatico. Cuando el tanque de almacenamento hallenado su capacité y el grifo de agua de consumo esta cerrado, la presion cierra el apagado automatico. El flujo de agua hacia la caja del sistemas de Osmosis Inversa se apaga hasta que el agua de consumo se use neutramente y la presion caiga en el systeme de Osmosis Inversa.
Control del flujo—El control del flujo regula el flujo de agua a travers del cartucho del Sistema de Osmosis Inversa al ritmo requisite para producir agua de alta calidad. El control está ubicado en la tubercia de drenaje de 1/4 saliendo del multiple.
Grifo y electronicos—El grifo de la encimera dispensa agua potable filtrada cuando se abre. Tiene una palanca operada con las manos, con un ajuste de flujo variable. Usted peut tener el grifo abierto removiendo sus manos de la palanca una vez el agua comience a fluar. Paracularpircon los codigos de plomeria,se construyeuna tolerancia o huelgo de aire en la connexion de agua del drenaje del grifo.

El grifo electrónico incluye un temporizador de 6 mese para recordarle cuando es el momento de reemplazar el pre-filtro y el post-filtro. Reemplace los filtres cuando la luz azul se torne intermitente con el fin de proteger la membrana y mantener el sistemas configurando correctamente.

Instrucciones de instalación

Sistema de filtración de Osmosis Inversa

Modelos PXRQ15F y PNRQ15FBL

Si Tiene preguntas, Ilame al 1.800.GE.CARES (800.432.2737) o bien visite nuestra网页 Web: ge.com

ADVERTENCIA: Lea este manual en su totalidad. No seguir todas las pautas y normas podra Causear lesiones personales o daños a la propidad.

• Consulte con la autoridad de obras Públas estatal/local para los@cuidos de plomeria. Debera seguir estas pautas para instalar el systema de filtracion de agua.

NOTA: No裱-up con把这些 instruetiones de instalacion invalidar la garantia del producto, y el instalador sera responsable por该如何ear service, reparacion o daños causados.

HERRAMIENTAS Y MATERIALIES REQUIERIDOS PARA LA INSTALLACION

• Taladro y broca de 1-1/4" para taladro (como según el requerido) si se necesita montar el grifo.
• Dos (2) llaves abiertas ajustables
  Broca de 1/16"
  Cinta de medir
• Destornillador Phillips y recto
  Cuchillo
• Si la tuberia principal del agua es rigida, necessita un accesorio de compresión y posiblemente otros equipos de plomería para completar la instalación.

PRECAUCION: Para evaporar daños a lavaplatos, consulte con un plomero o instalador calificado para los procedimientos de perforación. Podría besoinar brocas especiales para porcelana o acero inoxidable.

ANTES DE EMPEZAR LA INSTALLACION

Lea estas instrucciones completa y cuidadosamente.

• IMPORTANTE - Guarde estas instrucciones para uso del inspector local.
• IMPORTANTE - Observe todos loscottos yordenanzas vigentes.
• Nota al instalador - Asegürese de partiras, estas instrucciones al consumidor.
• Nota al consumidor - Conserve estas instrucciones para consultas posteriores.
• La instalacion apropiada es la responsabilidad del instalador.
• Las averías del producto causadas por una instalación inadequada no está cubiertas por la garantía.
• Debe existir una valvula de cierre disponible o se debe/agregar una hora al punto de instalacion.

CONTENIDOS INCLUIDOS CON EL PRODUCTO

• Ensamblaje del sistema de Osmosis Inversa y tuberia
• Literatura sobre el producto (manual del propietario e instalacion) y hoja de datos funcionaiento
• Bolsa de partes de la entrada del suministro de agua
• Adaptador de agua de alimentación y valvula de suministro
• Ensambladura del grifo con monitor electrónico de base y tubos
  Tanque de almacenamento
• Adaptador de la tuberia de drenaje

Instrucciones de instalación

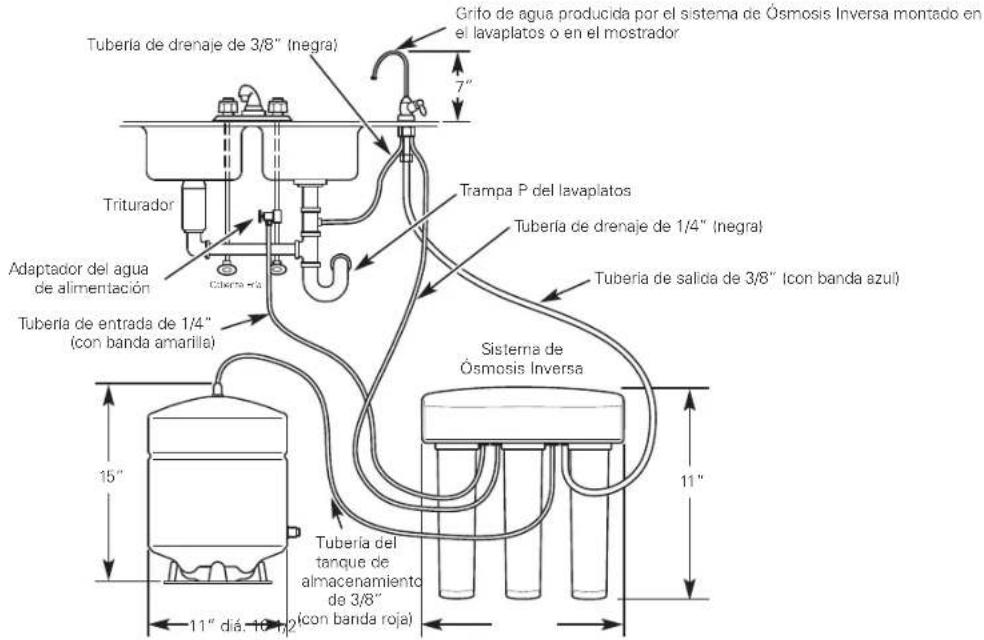

Casas a revisar antes de empezar la instalación

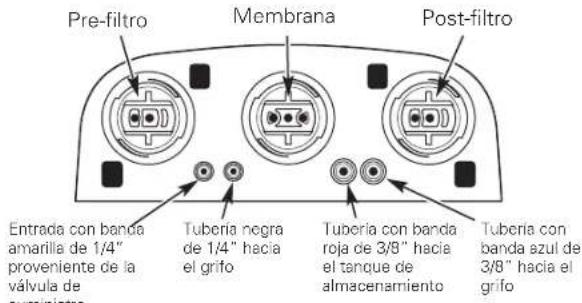

DETALLE DE LOS TUBOS/FILTRO

AGUA DE ALIMENTACION

El suministro de agua hacía el Sistema de Osmosis. Inversa debajo del主義ador debe tener las conditiones enumeradas en las specifications. Los suministros de agua locales con Frequencia tendrán estas conditiones. El agua de pozos可以更好 serecitar acondicionamento—haga que el agua se analizada por un laboratorio y obtenga sus recomendaciones para tratamiento.

PRECAUCION: Para aguas con una dureza mayor a 10 granos (a 6,9 pH), se recomienda el uso de un descalcificador. No instalar un descalcificador reducirá la vida del cartucho del sistema de Osmosis Inversa.

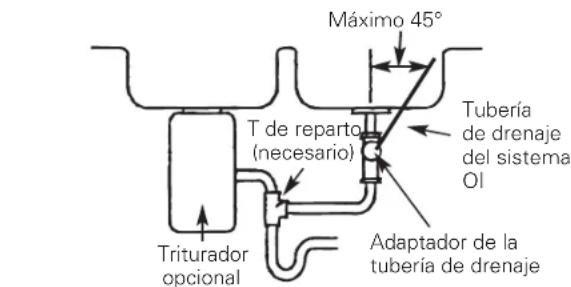

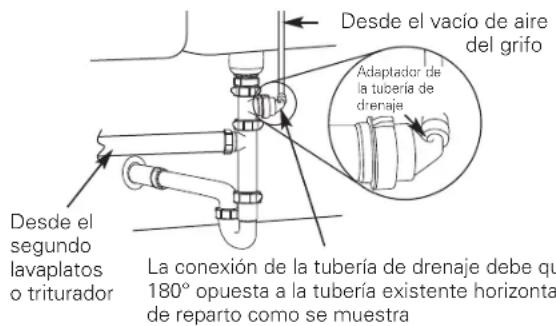

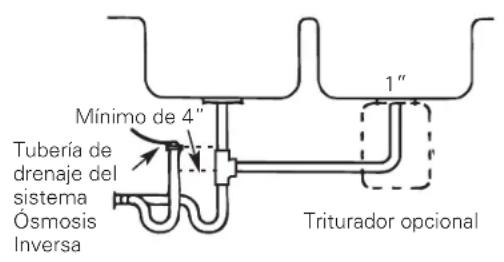

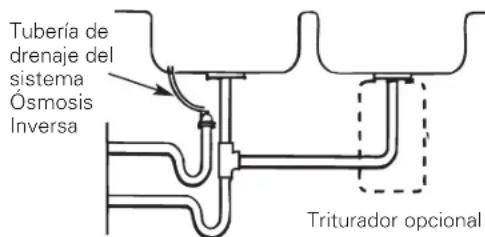

CONEXION DEL DRENAJE DE FILTRACION

Un punto de drenaje adecuado y un vacio de aire (consulte los@codigos locales) seran necessities para el agua rechazada del cartucho de la membrana delsystema deOsmosis Inversa.

GRIFO DEL SISTEMA DE OI

El grifo del agua producida por el sistema de Osmosis Inversa se instala en el lavaplatos o en la parte superior del主義or al lado del lavaplatos. Con fecuencia se instala en un orificio existente en el lavaplatos. Se requiere espacio en la parte de abajo para la tuberia hacia y desde el grifo, y para asegurar el grifo en su lugar. Todos los conexiones del grifo se instalan sobre o por encima del lavaplatos o主義or.

INSTALLACION EN SOTANO

Si se va a instalar en un sotano,cede suficiente tuberia en su lugar durante la instalacion para poder mover la unidad hacer el piso para mayor calidad en el serviceo y hacer Cambios al filtro/membrana. Tuberia y accesos adiconiales se necesitaran.

NOTA: Consulte el catalogo de partes en la pagina 79 que podrián ser necessarias para una instalacion en el sotano.

Instrucciones de instalación

ENSAMBLADURA DEL SISTEMA DE OSMOSIS INVERSA

INSTALLACION DEL SISTEMA DE MONTAJE

Elija unaubicaciondebajo del lavaplatospara instalar elsystema.Laubicaciondebeserdefacil acceso, conel espacio necessarioentreel fondo del los cartuchos del拭ro y el piso o el fondo del gabinetepararearirloscartuchosdel拭ro.Deje suficiente espacio enaminslados del systemapara lasconexionesde los tubos.

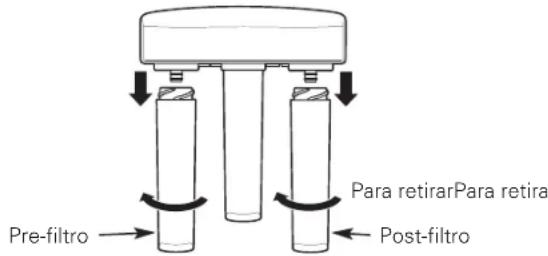

1. Retire los cartuchos de pre-filtro y post-filtro.

1. Retire la tapa de la ensambladura desenganchando las 4 pestanas en la tapa que la uno alsystema.

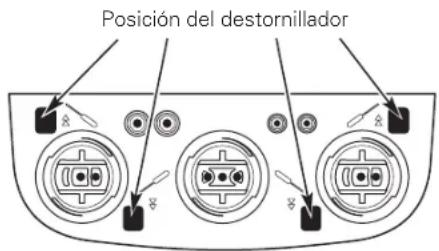

2. Use un destornillador de cabeza plana para trabajo de izquierda aaretheca desde la parte inferior lateral del systema.

1. Use los symbolos en la parte inferior del sistemas para encontrar la posicion del destornillador.

1. Sostenga la ensambladura del sistema de Osmosis Inversa en la superficie de la pared en donde lo quiera a instalar. Marque la ubicacion de los tornillos. Debe haber un espacio minimo de 17^ entre las marcas y el fondo del piso del gabinete.

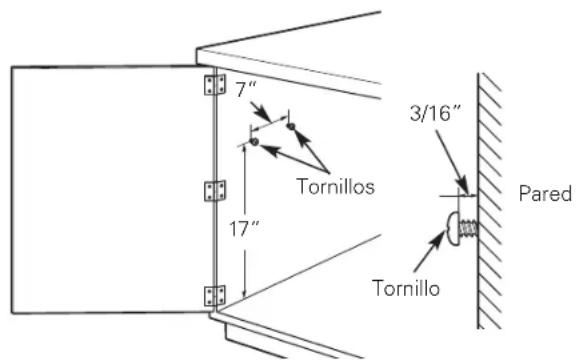

Ubicacion de los tornillos

PRECAUCION: No permita que la sociedad entre al area de la ensambladura. Use solo para marcar laubicacion de los orificios de montaje.
6. Instale los tornillos hacía la pared,øjando un espacio de 3/16" entre la cabeza del tornillo y la pared (perfore orificios pilotos si son necessarios)

1. Cuelgue la ensambladura del sistema de Osmosis Inversa en los tornillos. Apriete o afloje los tornillos segun lo desee hasta que el sistema este firme en la pared.
2. Para instalar la tapa, alinee las pestanas delanteras de la tapa con las aberturas en el sistema.

1. Encaje la tapa en su lugar; las pestanas se flexionaran permitiendo que la tapa encaje correctamente.
2. Retire el cartucho de membrana.

Instrucciones de instalación

SUMINISTRO DE AGUA DE ALIMENTACION

Revise y cumpla con los@ciglos locales de plomeria al planear, bajo instale un accesorio de suministro de agua de alimentacion fria.

A. INSTALLACION PREFERIDA

Utilizando la valvula existente de suministro de agua del lavaplatos de la cucina (A) y la tuberia desmontable del grifo (B).

1. Consulte la ilustracion a continuacion para la ensambladura completa dependiendo del tameno de la valvula de suministro (A).
2. Cierre la valvula de suministro de agua fria (A) bajo del tanque.
3. Destornille la tuberia flexible (B) de la valvula de suministro (A) que se conecta con la tuberia de subida del agua FRIA.

NOTA: Para tuberia rigida, consulte C. Instalacion optional en la pagina 64.

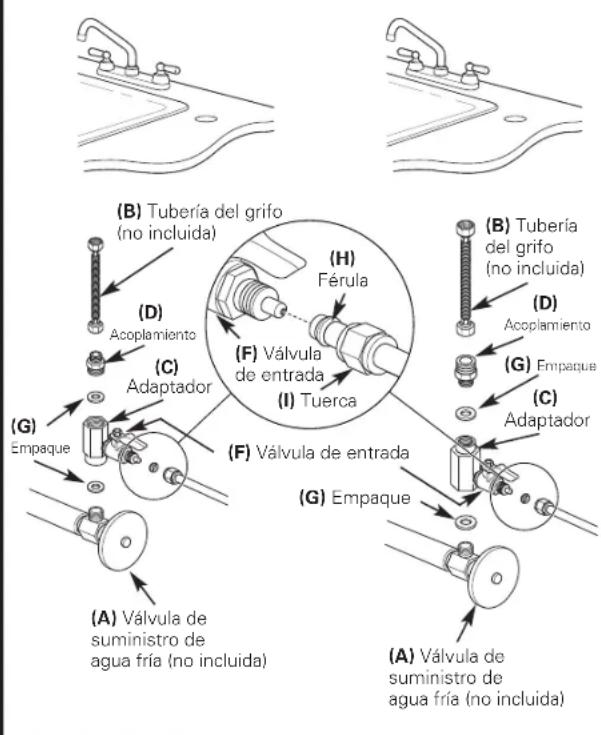

Note la orientacion del adaptor (C):

Instalacion de 3 / 8'' —El extremo redondeado del adaptor (C) se conecta con la valvula de suministro (A).

Instalación de 1 / 2'' —El extremo redondeado del adaptor (C) se conecta al acoplamente (D), bajo a la tuberia existente del grifo (B).

Para plomeria de 3/8 Para plomeria de 1/2

1. Ensemble el adaptador (C) y el acoplimiento (D) como se muestra en la ilustración de la izquierda, según su configuración. Verifique que el empaque (G) esté en su lugar antes de la ensambladura final. Empiece la instalación a mano, cuando se prestar con una llave ajustable. Tenga cuidado de no apretar en excesso o cruzar las roscas ya que se podriani干嘛ar.
2. Apriete a mano el adaptorador ensamblado (C) en la valvula de suministro (A) para la instalacion del tameno correcto. Cerciorese de que el empaque (G) este en su lugar antes de la ensambladura final. Empiece la instalacion a mano, bajo termine deJKLM con una llave ajustable. Tenga cuidado de no aplarar en excesso o cruzar las roscas ya que se podrian darar.
3. Vuelva a conectar la tuberia del grifo (B), en la parte superior del adaptor (C).

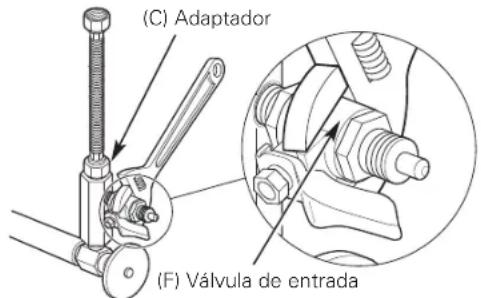

NOTA: Si esnecessary retiring la valvula de entrada (F) para la instalacion, consulte la seccion E. Como retiring y volver a instalar la valvula de entrada en la page 65.

1. Corte las ataduras en los rollos de tuberia con cuidado de no darar los tubos o las partes si utilizes un cuchillo.
2. Retire la tuerca de 1 / 2'' (I) y la ferula (H) del extremo de la valvula de entrada. Usando la tuberia de banda amarilla que se suministra, colocque la tuerca (I) y la ferula (H) en la tuberia instale en la valvula de entrada (F) como se muestra a la izquierda. Apriete con la llave ajustable. Tenga cuidado de no apretar en excesso o cruzar las roscas ya que se podriandamar.

NOTA: Inspeccione los extremos de las tuberias antes de la instalacion para vericar que no haya imperfecciones y que el extremo de la tuberia se corte recto. Podria ser necessarioURTAR la tuberia-Newamente.

Instrucciones de instalación

SUMINISTRO DE AGUA DE ALIMENTACION (cont.)

B. INSTALLACION CASERA OPCIONAL

Donde los@codigos lo permitan (Partes adiconiales necessities)

*Para tuberia metal de 1/2" DE o máslarge únicamente.

NOTA: Los@codigos en el estado de Massachusetts requieren la instalacion por parte de un plomero certificado y no permiten el uso de la valvula de montura. Para la instalacion, use el@codigo de plomeria 248-CMR de Massachusetts.

La valvula de montura está disponible a工程技术 de Partes y Servicios de GE en el 1.800.626.2002, número de parte WS15X10023. No se recomienda las valvulas de monturas de auto perforación.

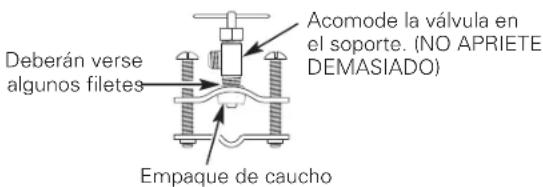

1. Apane el suministro de agua fria y anexe la valvula de montura segun sea necessario de acuerdo con la seleccion del producto. (Cerciorese de seguir las instrucciones de instalacion del fabricante).

PELIGRO: Muchas casas se

conectan electronicamente a tierra a工程技术 de la plomeria. Para protegerse de lesiones serias o de choques fatales, use unicamente un taladro manual operado con baterias para abrir el orificio. NO USE UN TALADRO ELECTRICO.

1. Cierre la valvula de suministro de agua girando la manija en el sentido del reloj.
2. Abra la valvula principal de suministro del agua y various grífos de la casa para purgar aire del sistema. Cierre los grífos cuando el agua corra suavamente.

B. INSTALLACION CASERA OPCIONAL (cont.)

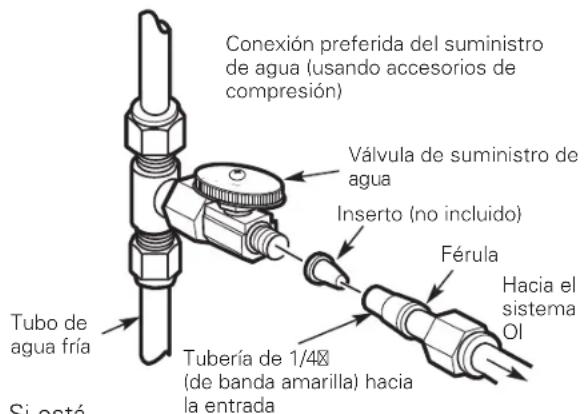

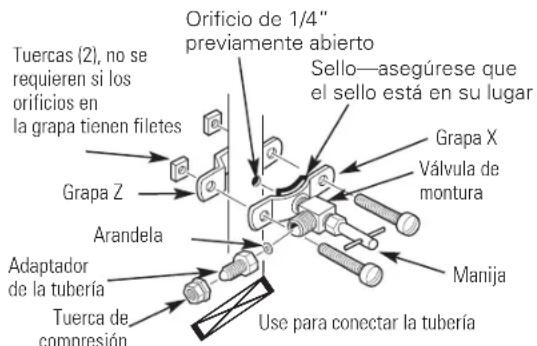

Conexión optional del suministro de agua (usando valvula de montura)*

*Para tuberia metal de 1/2" DE o más largo únicamente

C. INSTALLACION OPCIONAL DE TUBERIA RIGIDA

Para instalación con tuberia rígida entre la valvula de suministro y el grifo del lavaplatos.

Opión 1

1. Retire el tubo de la valvula de suministro y del grifo de lavaplatos.
2. Obtenga un tubo flexible de acuerdo con el時間 de la tuberia.
3. Instale el tubo flexible.
4. Regrese al paso 4, A. Instalacion preferida.

Opión 2

1. Obtenga accesos de comprisión que se ajusten a la tuberia rigida.
2. Obtenga cualquier(other accesorio necessario para conectar los accesorios de compresión al adaptorador.

NOTA: El adaptor tiene roscas internas y externas de 1/2'' y 3/8'' .

1. Retire el tubo de la valvula de suministro.
2. Corte el tubo para que se ajuste a la longitud de los accesos ensamblados y al adaptor.
3. Instale el accesorio de comprisión en el tubo.
4. Regrese al paso 4, A. Instalacion preferida.

NOTA: Los materiales que se describen anteriormente noienen incluidos con el producto.

Instrucciones de instalación

D. INSTALLACION EN UNA UBICACION REMOTA (requiere partes adiconiales)

1. Cierre el suministro de agua fria.
2. En cumplimiento con loscottigos de plomería, instale un accesorio en el tubo de agua fria para adaptar una tuberia de 1 / 4'' DE.En la ilustracion abajo se muestra una connexion típica.Verifique que se utilizesuna valvula de suministro de agua.
3. Si launidad de Osmosis Inversa se va a instalar a mas de 6 pies de la valvula, reemplace la tuberia con banda amarilla con tuberia GE de mayor longitudinal de 1 / 4'' . Puede adquirir una longitudue 33 pies de tuberia de 1 / 4'' a工程技术 y Servicios de GE en el 1.800.626.2002, numero de parte Ws07X10018 NO REEMPLACE CON TUBERIA DE CALIDAD DESCONOCIDA.
4. Si launidad de Osmosis Inversa se va a instalar a más de 6 pies del grifo, reemplace la tuberia con banda azul con tuberia GE de mayor longitudud de 3/8 ". Puede adquirir una longitudud de 33 pies de tuberia de 3/8 a工程技术 de Partes y Servicios de GE en el 1.800.626.2002, número de parte WS07X10019. Consulte la sección Instalacion del grifo en la page 67 para mayores detalles. NO REEMPLACE CON TUBERIA DE CALIDAD DESCONOCIDA.

Si esta la entrada
utilizando tuberia de cobre, NO los conecte directamente en la unidad de Osmosis Inversa.
Adquiera un conector y utilise una longitud corta de la tuberia con banda amarilla que se suministra para hacer la connexion final hacia el sistemas de Osmosis Inversa.No utilise tuberia de cobre para conectar a laquina de hielos o al grifo.

E. CÓMORETIRAR Y VOLVER A INSTALAR LA VALVULA DE ENTRADA(se requiere únicamente si la valvula de entrada se debe retiring para completar el paso 5 en la págin67)

1. Retire la valvula de entrada (F) del adaptor (C) usingaunaIlaveajustable enelcuero de la valvula.Vea los detalles en la seguiente ilustracion.NO USE UNA LLAVE EN EL EXTREMO DE LA TUERCA HEXAGONAL DE LAVALVULA YA QUE PODRIA OCASIONAR FUGAS.

1. Retire toda la cinta sellante de la valvula de entrada (F) y roscas del adaptor (C).

2. Apriete a mano el adaptor (C) ensamblado en la valvula de suministro (A) para la instalacion del tameno correcto. Verifique que los empaques (G), como se muestra en la pagea 67, esten en su lugar antes de la ensambladura final. Termine de apretar con una llave ajustable Tenga cuidado de no apretar en excesso o cruzar las roscas ya que se podrian做不到.

3. Con una cinta sellante blanca de rosca que se incluye, aplique aproximadamente neue vueltas de cinta alrededor de las rocas grandes en la valvula de entrada (F) en la direccion del reloj, como se muestra.

1. Apriete a mano la valvula de entrada (F) en el adaptor (C), bajo termine de apretar con una llave ajustable. NO USE UNA LLAVE EN EL EXTREMO DE LA TUERCA HEXAGONAL DE LA VALVULA YA QUE PODRIA OCASIONAR FUGAS.

Instrucciones de instalación

SUMINISTRO DE AGUA DE ALIMENTACION (cont.)

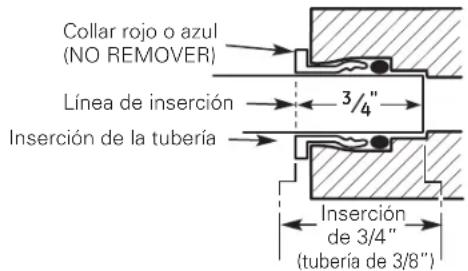

CÓMOSINSTALAR LATUBERIA AL TANQUE Y AL GRIFO

1. Mida 3/4" a partir del extremo de cada pedazo de tuberia restante (el extremo del grifo y el extremo de entrada) y marque con un lápiz. (Inspeccione y cercórese de que la superficie está redonda, suave, y que no hay cortes, pinchaduras, rebabas cortantes y+puntos planos).

1. Empujé la tuberia con firmeza hacá cada accesorio en el colector hasta que la linea está al ras con el collarin de ajuste. (Si la tuberia se remueve, corte el extremo另外一个 vez, midiendo, marcando y reinstertando). La tuberia debe estar totalmente insertada para evaporar fugas. Para remover la tuberia: depresione y sostenga depresionado el collar rojo o azul; tire del tubo para remover.

1. Tire de la tuberia hacía afuera ligeramente para asegurarse de que existe un buena sello.

PROCEDIMIENTO DE REEMPLAZO DEL ESTRANGULADOR DE FLUJO

Cada vez que el cartucho de Osmosis Inversa se cambia, usted necessitará reemplazar el estrangulador de flujo en la tuberia de drenaje también.

Asegürese de lavarse las manos antes de manejar partes internas del sistema.

PROCEDIMIENTO DE REEMPLAZO DEL ESTRANGULADOR DE FLUJQcont.)

1. Remueva la tuberia de drenaje empujando en el collar de la tuberia de drenaje con una mano (1) y removiendo la tuberia de drenaje con la另一边 mano (2).

1. Una vez la tuberia de drenaje se haya Removedo de la base del sistema, agarre el extremo del estrangulador de flujo y tire deél directamente hacía afuera a partir de la tuberia*. Si el estrangulador es dificil de remover a mano, es possible que usted necessities pinzas para agarrar el extremodel estrangulador y auxiliarse en extraerlo.

*En algunos casos, el estrangulador podría deslizarse hacía afuera de la tuberia de drenaje conforme se remueve del portal de la tuberia de drenaje. Si, desdeños de removerla tuberia de drenaje como se describe en el Paso 1, el estrangulador ya no está en el extremo de la tuberia,inspectione el portal de la tuberia de drenaje. Remueva el estrangulador del portal y Proceeda al Paso 3.

1. Tome el estrangulador nuevo y deslicido de regreso en la tuberia de drenaje. Inserte el estrangulador usingo sus manos solamente.No use pinzas para insertarlo. Asegürese de insertar el estrangulador hasta el maximo.No hacerlo podria resultar en una operacion inapropiada del systemo Ol.

1. Reinstale la tuberia de drenaje en la base del sistema. Tire ligeramente de la tuberia para asegurarse de que el collar está ajustado y que existe un agarre apropiado en la tuberia.

Instrucciones de instalación

ENSAMBLADURA DEL GRIFO

INSTALLACION DE MONTAJE DEL GRIFO

Asegúrese de que haya espacio bajo del lavaplatos para hacer las conexiones你需要as. Seleectione un los siguientes lugarares para instalar el grifo:

• En un accesorio existente para rociar, en el lavaplatos u orificio para dispenser jabón.
• En un orificio a perforarse en la parte superior del lavaplatos.
• En un orificio a perforarse en el主義ador, al lado del lavaplatos.

NOTA: Asegürese de que la base del grifo quede plana contra la superficie en laubicacion seleccionada de mannersque el empaque selle.

1. Si es Neededo, perfo para hacer un orificio de 1 - 1 / 4'' de diametro.Cerciorese de seguir el procedimiento correcto para perforar porcelana o acero inoxidable.Podrian ser necessities brocas especialas.Consulte con plomero calificado el procedimiento correct
2. Retire de la envoltura el grifo, el aro tórico delgado (D), la base del grifo (E), el empaque (F) de la base del fondo, la arandela (G) de bloqueo, la tuerca hexagonal (H) y el soporte de montaje (I).
3. Alimente la tuberia de banda azul de 3/8'' y negra de 1/4'' (unido al sistema de Osmosis Inversa) y la tuberia negra de 3/8'' (incluido en un empaque Separado) a工程技术 del orificio de montaje en el lavaplatos oesorador. Este pasooulda necessitar de dos personas para armar.Consulte la page 68 para Instalacion optional de la tuberia del grifo por una sola persona.
4. Introduzca los dos tuberias negras a trovés del empaque (F), la base del grifo (E) y el anillo tóxico (D).

NOTA: Para fácil de servicios y mantenimiento, mantenga la tuberia de longitud sufficiente de眼看 que remove el sistema de Osmosis Inversa sea possible desde abajo del lavaplatos.

1. Empujé la tuberia negra de 1/4'' y 3/8'' en sus respectivos accesorios serrados en el cuerpo (B).
   NOTA: Para poder la insertion,sumerja los extremos de la tuberia en agua caliente por unocksantos微量元素 para que se suavice.
2. Acomode la base (E) y el cuerpo (B)+juntos. Cerciorese de que el anillo tórico y el empaque estén en su lugar cuando la base se encontrar con el cuerpo. La manija del grifo está en la posicion de las 3 en el reloj con disrespect a la base.
3. Deslice la arandela de bloqueo en el vástago roscado del cuerpo (B), bajo enrosque la tuercia hexagonal (H) en el vástago. Atornille hasta la mitad.

NOTA: Si está instalando el grifo en un lavaplatos de acero inoxidable, deslice un espaciador de instalacion (M) antes de la arandela de bloqueo.

1. Atornille el adaptador de tuberia de punta azul (K) en el vástago enroscado del cuerpo (B).
2. Empujé la tuberia de banda azul en el adaptor. Debe entrada alrededor de 3 / 4'' .Hale para verificar si está instalado correctamente.
3. Introduzca la tuberia y el vástago de nuevo por el orificio de 1-1/4".
4. Baje la ensambladura del grifo a su lugar en el orificio de instalacion y oriente hacia la posicion final. Coloque el soporte de montaje (I) encima de la arandela de bloque (G) alrededor del vástago del grifo. Mientras sostiene el soporte de montaje en su lugar apriete firmamente la tuerca hexagonal. Podrian ser necessities dos personas para este paso.

C

Instrucciones de instalación

CONEXión DEL DRENAJE DE FILTRACION

Revise y cumpla con todos loscottigosestatales y locales de plomeria.

A PRECAUCION: Las options detalladas a continuacion son las UNICAS configuraciones aprobadas para instalacion. No use ningun dispositivo de montura de drenaje.

NOTA: No cumplir con estas instrucciones de instalacion invalidar la garantia del producto, y el instalador sera responsable porequalquier serviceo, reparacion o daños causados.

INSTALLACION PREFERIDA: OPGON A-INSTALACION DE ACCESO AL SOTANO

Enrute la tuberia de drenaje (negro, 1/4")
DIRECTAMENTE desde elsystema de Osmosis Inversa hacer una torre deposito en el sotano, pasando el vacio de aire provisto en el grifo. La instalacion del vacio del aire sedea a disrecion del instalador.El tubo de drenajeuedealsoen enrolado en el sotano hacer un drenaje del piso o tina de lavar,siempre y cuando el vacio de aire en el sotano se mantenga.Existen accesorios especials de vacio del aire para conectar el tubo de drenaje al parte superior de la torre deposito.

Tubería de renajé del Sistema de Osmosis Inversa

Se debe mantener un espacdo aire minimo de 1

INSTALACION PREFERIDA: OPGON B-INSTALACION DE VENTILACION SECA Y TRAMPA EN P

Instale una trampa en P con ventilacion seca bajo del lavaplatos para usar exclusivamente en la tubera de drenaje del systema de Osmosis Inversa. Una trampa en P con ventilacion seca es una que tiene su propia ventilacion/ conductor vertical. Una el adaptorador de la tuberia de drenaje a la trampa en P y asegubreo con la tuerca y arandela como se muestra. La tuberia de drenaje se DEBE dirigir a工程技术 del vacio de aire dispuesto en el grifo de agua del systema de Osmosis Inversa.

Instrucciones de instalación

CONEXión DEL DRENAJE DE FILTRACION (cont.)

INSTALACION PREFERIDA: OPCION C—INSTALACION DE VENTILACION HUMEDA Y TRAMPA EN P

Instale una trampa en P bajo del lavaplatos para usar exclusivamente en la tuberia de drenaje del sistema de Osmosis Inversa. Una trampa en P con ventilacion humeda es una que comparte una ventilacion común. Una el adaptorador de la tuberia de drenaje a la trampa en P y asegúrelo con la tuerca y arandela como se muestra. La tuberia de drenaje se DEBE dirigir a工程技术 del vacio de aire dispuesto en el grifo de agua del sistema de Osmosis Inversa. Localice la trampa en P del sistema de Osmosis Inversa lo más alto possible (minimo 4" por encima de forma horizontal).

INSTALLACION SECUNDARIA: OPGON D-INSTALLACION DEL ADAPTADOR DE LA TUBERIA DE DRENAJE

PRECAUCION: El uso de la
opacion D podria resultar en una obstruccion
bajo conditiones adversas y require
inspeccion/limpieza por parte del usuario.
NO INSTALE LA TUBERIA DE DRENAJE EN
FORMA DESCENDENTE A PARTIR DEL
TRITURADOR O EN UNA TUBERIA HORIZONTAL

INSTALLACION SECUNDARIA: OPGON D-INSTALLACION DEL ADAPTADOR DE LA TUBERIA DE DRENAGE (cont.)

Instale el adaptor de la tuberia de drenaje debajo del lavaplatos como se muestra (partes incluidas). Se debe instalar una T de reparto como se exhibe para evitar una obstruccion en la tuberia de drenaje del sistema de Osmosis Inversa. Dirija la tuberia de drenaje desde el vacio de aire hacía el adaptorde la tuberia de drenaje, asegurándose de que no hay caidas, vueltas o+puntos bajo en la tuberia. El adaptor de la tuberia de drenaje se debe alinear verticalmente deforma que los+puntos de connexion de la manguera estén hacer arriba (la conexion de la manguera nuncaDebe caer por debajo de los 45 grados de esta posicón vertical).Esta instalación PODRIA resultar en un ruido ligero del drenaje en el lavaplatos cuando el sistema de Osmosis inversa está regenerando. Si thiso ocurre, simplementecoloque la tapa de drenaje del lavaplatos en el sumidero para eliminarlo.

Orientation correcta del adaptordo la tuberia de drenaje

Adaptador de la tuberia de drenaje

Instrucciones de instalación

TANQUE DE ALMACENAMIENTO Y ARRANQUE

INSTALACION DEL TANQUE DE ALMACENAMIENTO

1. Retire la tapa protectora del tanque. Cinta
2. Aplique 2-3 vueltas de cinta, en direccion del reloj, a las rocas del tanque.
3. Instale los accesos de presión para conectar en el accesorio enroscado del tanque como se muestra.
4. Empujé la tuberia de banda roja de 3/8" desde el sistemas de Osmosis Inversa hacía el accesorio en el tanque de almacenimiento.

PROCEDIMIENTO PARA EL ARRANQUE DEL SISTEMA

A PRECAUCION: Si se está instalando la unidad en una construccionnea,verifique que la plomeria de la casa se purgue completeness ante de abrir la valvula de suministro.

1. Verifique que todas las conexiones de la tuberia estén seguras.
2. Encienda la valvula de suministro del agua de alimentación.
3. Verifique todos los+puntos de connexion enbusca de fugas.
4. Siga los procedimientos de desinfeccion de la pagina 73.
5. Después de completar la desinfección, vuela a instalar el pre-filtro, post-filtro y cartuos de Osmosis Inversa.
6. La membrana contiene un preservativo de grado de alimentos. Permita que el sistema llene el tanque, bajo drénelo Completely 4 vezes antes de usar el agua del sistemas.
7. Vuelva a revisar todos los+puntos de connexion de agua unos días afterwards en busca de fugas(PCpeques.

Cuidado y limpieza del sistema de Osmosis Inversa.

Procedimiento de reemplazo del pre-filtro, post-filtro y cartucho de membrana del sistemas de Osmosis Inversa

Cuando la luz azul en la base del grifo está intermitente, es el momento de reemplazar el pre-filtro y post-filtro. Esto occursirra cada seis vezes.

Cerciórese de lavarse las manos antes de Manipular partes interiores del sistema.

1. Apague laquina de hielo (si está unida alsystema)EXCESO. Los cartuchos se levantaran a medida que giran.

1. Apague el suministro de agua hacía el sistema.

1. Encienda el grifo hacía el tanque de drenaje (podía tomarse variousinos). Cierre el grifo cuando el tanque estévacio.
2. Retire el pre-filtro, post-filtro y el cartucho de Osmosis Inversa rotando hacía la izquierda aproximadamente un tercio de giro.

1. Siga el procedimiento de como desinfectar el Sistema de Osmosis Inversa en la頁a 73.

2. Retirce el aluminio que vince cncima de los新品os cartuchos de reemplazo. Instale los新品os cartuchos en el colector girando hacía lackecha aproximamente un tercio de giro hasta que las marcas de alineacion queden alineadas y los cartuchos paren.NO APRIETE EN na)EXCESO. Los cartuchos sc levantaran a medida que giran.

NOTA: El prefiltro y posfiltro sonidenticos. Usted peutec进步ar qualquier filtro en la posicion de filtro o posfiltro. El cartucho de osmosis inversa se instala en la posicion central.

1. Encienda el suministro de agua para llenar el sistemas (puede tener hasta 4 horas). Revise en busca de fugas.
2. Retire la bandeja de la bateria y reemplace la bateria, con elazo positivo ^+ hacia la parte inferior, para re-inicializar el temporizador y monitorar la functiOn en la base del grifo (consulte la seccion Instalacion de la bateria para el procedimiento correcto).
3. Si unicamente el pre-filtro y el post-filtro se recrplazan, abra el grifo y llenc y vacie el tanqueed ea Imacenamento dos (2) vezes. Si el cartucho de membrana se reemplaza, llene y desocupe el tanque de almacenamento un total de 4 vezes. (Esto eliminara los preservativos de grado de alimentos contentsados en las cuales membranas. Este preservativo le dar a agua un sabor y olor desagradables).
4. Una vez que el tanque de almacenimiento está lleno, encienda laquina de hiclos.

NOTA: El sistemas dece desinfectarse cuando se recremplice el cartucho de pre-filtro y post-filtro o el cartucho de Osmosis Inversa. Siga el procedimiento como desinfectar el Sistema de Osmosis Inversa en la頁a 73.

como desinfectar el sistema de Osmosis Inversa

Desinfecte el sistema en el momento de instalacion 3 del sistemas de Osmosis Inversa y después de realizar servicios a las partes internas, incluyendo el reemplazo del pre-filtro, post-filtro y el cartucho de membrana.

Cerciórese de lavarse las manos antes de Manipular las partes internas del sistema.

Instale los 2 cartuchos de desinfeccion adiconiales en las aberturas en el colector para el cartucho de membrana y de post-filto girando hacia la derecha un tercio de giro aproximamente, hasta que las MARCAS de alineacion queden alineadas y el cartucho pare.

PRECAUCION:

desinfeccion, verifique que retiro todos los cartuos. El cloro destruiré el cartudo de membrana de Osmosis Inversa.

1. Siga los pasos del 1 al 4 en la sección Procedimiento de reemplazo del pre-filtro, post-filtro y cartucho de membrana del sistemas de Osmosis Inversa.

2. Llene el cartucho vacio marcado como "cartucho de desinfeccion" con agua hasta quedar a una pulgada de la abertura superior. Agregue una onza (2 cucharadas) de blanqueador casero común. Instale el cartucho en la posicion del cartucho de pre-filtro girando hacía la derecha un tercio de giro aproximadamente, hasta que las MARCAS de alineacion queden alineadas y el cartucho pare.

1. Abra la valvula de agua. Abra el grifo hasta que el agua empiece a fluar, luego cierra el grifo. Deje que el sistemas se llenc por 10关键时刻.
2. Abra el grifo ycede que el agua fluya por 20 instantos o hasta que el olor a blanqueador desaparezca. Cierre el suministro de agua-Newamente.Abra el grifo para drenar elsystema.
3. Una vez que el sistemas se drene, cierra el grifo y retire los cartuchos girando hacía la izquierda un tercio de giro aproximamente. Guardelos en lugar seguro hasta que los necesite-Newamente.

Cuidado y limpieza del sistema de Osmosis Inversa.

Para Obtener filtros de-reply, llama sin costo a Repectos de electrodométricos de GE al 800.626.2002 (EE.UU.), 800.663.6060 (Canada-ings), 800.361.3869 (Canada-francés), o visite la tienda sobre adquiriré el Sistema de Osmosis Inversa.

Repuestos de cartucho pre-filtro/post-filtro FQROPF Bloque de carbono

Repuesto de cartucho del sistema de Osmosis Inversa FQROMF Poliamida depellicula delgada

PRECAUCION: Antes deponer en service el systeme de Osmosis Inversa, cierre el suministro de agua/valvula de montura y abra el grifo de agua del systeme de Osmosis Inversa. Permita que el systeme se drene.

Kit de prueba del agua

Para Obtener un kit de prueba del agua de un laboratorio independiente, llama a Legend Technical Services al 1.800.826.8553 ext. 47 yooter sus datos para contactarlo. Los le contactaran para averiguar que pruebas de agua leinteresting, y le informaran sobre el costo de las pruebas. Luego recibira un kit que incluye todas las pruebas necessities para indicar correctamente el nivel de desempo de su sistemas. El agua del producto se debe someter a prueba como minimum cada theirs.

NOTA: Cuando la reduccion de los solidos totales disueltos (TDS) del systema caiga por debajo del 75% es el momento de reemplazar el cartucho de Osmosis Inversa ademas del pre-filtro y post-filtro.

Antes de llamar a solicitar servicios...

GEAppliancescom

Consejos para la solución de fallas

Ahorro tiempo y dinero! Revise las tablas en las siguientes páginas primero y quizás no necesite llamar a solicitar un servicios.

Problema Posible causas Que hacer

El agua tiene burbujas de aire y está turbía la instalación, un tiempo.	Aire en el sistema afterwards	•Desaparccerá afterwards de que el agua corra por
La luz indica de la base del grifo no funciona	Las baterías se instalaron incorrectamente o son expendida.	•Observe la orientación en la página 68 para instalación correcta. Reemplace las baterías si son viejas.
	La luz azul no illumina hasta •Operación normal. losSESmeses.
	Las baterías están agotadas. •Usc batoría;nueva CR2032, de 3 voltios.
Sabor y/u olor acloro en el agua producido por el Sistema de Øsmosis Inversa	El nivel de ppm de cloro en su ministro de agua supera los limitesolestimos y ha destruido la membrana del Sistema de Øsmosis Inversa.	•Si el suministro de agua contiene más de 2,0 ppm de cloro, se就需要 filtración adicional del suministro de agua fácil de Øsmosis Inversa. Corrija esta condición antes de hacer mantenimiento al sistemas de Øsmosis Inversa.
	El pre-filtro ya no está retirando el cloro del suministro de agua.	•Reemplace el cartucho de la membrana, control del flujo, revilla, pre-filtro, post-filtro y baterías en la caja electrónica del sistemas de Øsmosis Inversa.
Otro sabor y/u olor	Agua producida de alta calidad pueda tener un sabor diferente al que está acostumbrado.	•Esto es normal.
	Bajo uso de agua.	•Drene Completely el sistema y permitita que se vuelva alearnar.
	Contaminación en almacenimiento •Siga los procedimientos de desinfección. del agua producida.
	El pre-filtro, post-filtro y/o el cartucho deben serambiados.	•Reponga el pre-filtro y post-filtro. •Desinfecte el sistema.

Antes de llamar a solicitar servicios...

Consejos para la solución de fallas

Problema Posible causas Que hacer
Agua goteando del orificio del vacio de aire del grifo	Ellucko de drenaje del vacio de aire del grifo (tubería de 3/8") está obstruido, restringido o incorrectamente conectado del grifo%. Hacia el punto de drenaje. Instrukuciones de instalación para una connexión apropriada del drenaje. Si el adaptorador de la tuberia de drenaje se usa como el punto de drenaje, se recomienda una inspeccion/limpieza periodica.	•Inspeccion y elimine obstruciones o bloquocos. Es importante que no haya hundimientos, vueltas o caidas en la tuberia de drenaje desde el vacio de aire
		apropiada del drenaje. Si el adaptorador de la tuberia de drenaje se usa como el punto de drenaje, se recomienda una inspeccion/limpieza periodica.
Elsystema produce el agua muy lentaamente	Esto es normal.	•El ritmo de flujo del agua sera inferior que el de su llave normal.
		•Para llenar el tanque necessitará 3-4 horas.
	El suministro de aguaHAVAEL systemOsmosis Inversa no está Dentro de las specifications.	•Aumente la presión del agua, precondiccione el agua, etc., según sea Necessary para adaptarse antes de hacer mantenimiento el systemo de Osmosis Inversa.
	El cartucho de pre-filto está obstruido con sedimentos.	•Recomplace el pre-filto y post-filto. Si el ritmo no auminante, recomplace el cartucho del systemo de Osmosis Inversa, control del flujo y las baterías en la base del grifo.
	El cartucho del systemo de Osmosis Inversa está obstruido con sedimentos.	•Recomplace el cartucho del systemo de Osmosis Inversa, control del flujo y la bateria en la base del grifo.
No hay agua	La valvula de suministro de agua no está abierta.	•Abra la valvula de suministro de agua. Consulte el diagrama en la pagina 65.
	Después del cambio de filto, el tanque está vacio.	•Se necesitan entre 3 y 4 horas para que el systemo de Osmosis Inversa suministe suficiente agua parallenar el tanque.
Fugas en los accesos	Instalados Incorrectamente.	•Vuelva a instalar. Consulte las instructaciones de instalacion.
Sonidos que ustend podria escuchar	Drenaje del lavamanos, agua de drenaje del systema.	•Esto es normal.
		•La tuberia de drenaje se pueda instalar en un drenaje代替ativo, como en un drenaje de sotano. Consulte las páginas 69 y 70 para configuraciones de drenajealternativos.
	Vacio de aire en el grifo—el agua de drenaje fluye a工程技术 del vacio de aire en el grifo. Este podria estar asociado con la presión alta del suministro de agua, generalmente a 90 psi o mayor.	•Instale un regulator de presión en su systema de suministro de agua de la casa para reducir la presión por debajo de 90 psi.
		•GE tiene un estrangulador de flujo para presión de agua alta (Consulte el articulo #31 en la lista de partes, pagina 79). Póngase en contacto con el Departamento de Partes de GE y pida un Estrangulador de flujo, de presión alta, Número de parte WS15X10049.

Notas. GEAppliances.com

Lista de partes.

PXRQ15F, PNRQ15FBL

PARTES OPCIONALES PARA INSTALACION REMOTA

Catalogo de partes. GEAppliances.com

		CANTIDAD
		P
		N
		P
		R
		Q
		I
		5
		F
		B
NO. REF. PARTE NO. DESCRIPICón DE LA PARTE FL
0001 WS19X10017 ENSAMBLADURA DEL COLECTOR 11
0002 WS19X10018 TAPA 11
0003 FQROPF JUEGO DE PRE-Y POST-FILTRO 11
0004 FQROMF CARTUCHO DE OSMOSIS INVERSA 11
0005 WS03X10047 KIT DE ARO TÓRICO (4 GRANDES, 6 PEQUENOS) 11
0006 WS03X10048 TAPA DEL MEDIDOR DEL FLUJO Y ARO TÓRICO	11
0007 WS15X10050 ENSAMBLADURA DE LA VÁLVULA DE CIERRE	11
0008 WS10X10030 TAPA DE CIERRE Y ENSAMBLADURA DE LA BOLA DE RETENCIón	11
0009 WS02X10034 TORNILLOS, JUEGO DE 7	11
0011 WS32X10021 TANQUE DE ALMACENAMIENTO DE AGUA	11
0014 WS07X10018 TUBERÍA, 1/4" DIA. X 33"-BLANCO		1
0015 WS07X10019 TUBERÍA, 3/8" DIA. X 33"-BLANCO		1
0016 WS15X10037 GRIFO, CROMO, LARGO ALCANCE	1	-
WS15X10042 GRIFO, CROMO, ARCO ALTO		1
0017 WS10X10028 BASE DEL GRIFO, CROMO	11
0019 WS18X10009 KIT ADAPTADOR DEL AGUA DE ALIMENTACION	1	1
0020 WS02X10031 ARANDELA Y TUERCA—GRIFO	11
0021 WS35X10041 KIT DE DESINFECCION	11
0022 WS15X10041 LIMITADOR DEL FLUJO	11
0023 WS22X10055 CONECTOR DEL TANQUE, TUBERÍA DE 3/8"	1	1
0024 WS22X10054 ACCESORIO DEL GRIFO, TUBERÍA DE 3/8"	11
0027 WS22X10052 BOQUILLA, 1/4" (JUEGO DE 2)	11
0028 WS22X10053 BOQUILLA, 3/8" (JUEGO DE 2)		1
0029 WS18X10006 ADAPTADOR DEL TUBERÍA DE DRENASE	11
0030 WS02X10030 ESPACIADOR, MONTADO EN EL GRIFO	11
0031 WS15X10049 ESTRANGULADOR DE FLUJO, DE PRESION ALTA	-	-
0999 49-50198 MANUAL DEL PROPIETARIO Y INSTALACION 1'

Notas.

Notas.

Garantía del Sistema Úsmosis Inversa.

Todo servicios de garantía sera proportionscado por un Proveedor de Servicio GE SmartWater" autorizzato. Para concertar una cita en linea, visitenos 24 horas al día a ge.com, o llámenos gratuitoamente al 800.GE.CARES (U.S.) o al 866.777.7627 (Canada). Cuando llame para solicitar servicios, por favoronga a mano el numero de series y el número de modelos.

Grape aquí su recibo.
Se requiere fácilar prueba de la Fecha de compra original para Obtener un service bajo la garantía.

Por el periodo de: GE repondra:

Un ano Cualquier parte del Sistema de Filtracion de Osmosis Inversa cuya falla se deba a A partir de la fecha un defecto material o de mano de obr.Durante esta garantia limitada de un ano, GE de compra original también ofrecera sin costo, toda la mano de obr y serviceo relacionado para reemplazar las partles defectuosas.

Que no cubrira GE:

■Visitas de servicios hasta su casa para ensenarle como usar el producto.
Instalación, entrega o mantenimiento Incorrectos.
■Falla del producto si es abusado, mal utilizado, uso con un fin diferente al proposto pretendido o uso para fines commerciales.
■Uso de este producto donde el agua seca microbiológamente insegura o de calidad desconocida, sin una desinfección adecuada. Los sistemas certificados para la reduccion de quistes peuvent ser usados en agua desinfectada que pueda CONTER quistes filtrables.

■Cartuchos del filtro, cartuchos de la membrana y las baterias antes de treinta días a partir de la Fecha de la compra.
■Dano al producto causado por accidente, incendio, inundacion o actos de Dios.
Danos incidentales o consequentes causados por posibles defectos con este aparato.

EXCLUSION DE GARANTías IMPLICITAS—Su número y exclusivodeo es la reparacion del producto, tal y como se indica en esta Garantia limitada. Cualquier garantia implicita, incluyendo las garantias implicitas de commerciable o adecuacion para un fin determinado, estan limitadas a un ano o el periodo de tiempo mas breve permitted por la ley.

Ea t i de Estados Unidos. Si el producto esta situado en un area que no dispone de service por parte de un proveedor de service autorizzato de GE, podra tener que hacerse cargo de los costes de envio o bien podria solicitarse que lve el producto a una centro de service de GE autorizzato para realizar la reparacion. En Alaska, la garantia excluye el costo de envio o las visitas de service a su casa.

Algunos estados no permiten la exclusion o las limitaciones de daños incidentales o consecuencias.Esta garantía da derechos legalespecificos, yusted podría tenerotros derechos quevariarndel estado a estado.Para saber cualesson sus Rights Legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.

Soporte al consumidor.

Pagina Web de GE Appliances

GEAppliances.com

Tiene una pregunta sobre su electrodomestico? Pruebe la pagina Web de GE Appliances 24 horas al dia,该如何 día del ano! Para mayor conveniencia y servicios más rápidó, ya pueda descargar los Manuales de los Propietarios, pedir piezas o inclujo hacer una citac en linea para que vengan a realizar una reparación. también puede “Ask Our Team of Experts™” (Pregunter a nuestro equipo de expertos) sobre该如何 cuestion y是多少...

Solicite una reparación GEAppliances.com

El servicios de expertos GE está a tan solo un caso de su puerta. [Entre en linea y Solicite su reparación cuando le venga bien 24 horas al día该如何 quieer día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de-oficina.

Real Life Design Studio (Estudio de Diseño para la vida real)

GEAppliances.com

GE apoya el concepto de Diseño Universal—products, servicios y ambientes que pueda usar gente de todas lasclerosis, tamanos y capacitaciones. Reconocemos la necessities de diseñar para una gran gama de habilidades y dificultades fisicas y mentalares. Para mas detalles cobre las aplicaciones de GE Diseño Universal, incluyendo ideas de Diseño para la comida para personas con discapacidades, mire notrestra网页 Web hoyismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas GEAppliances.com

Comprcuna garantia ampliada y obtenga detalles sobre descuentos espcaies disponibles mricnas su garantia está ain activa. Puede comprarla en linea en qualquier momento, o llamar al (800.626.2224) durante horas normales de oficina. GE Consumer Home Services estara ain ahciundo su garantia termine.

Piezas y accesorios GEAppliances.com

Aquellos individuos con la calificacion necessities para reparar sus propios electrodomesticos能把 pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido en linea hoy, 24 horas cada dia o llamar por telofono al 800.626.2002 durante horas normales de oficina.

Las instruetiones descriñas en este manual cubren los procedimientos a seguir porrialquier usuario. Cualquier other reparacion deberia, por regla general, referirse a personal calificado autorizo. Debe ejercerse precaucion ya que las reparaciones Incorrectas peuvent causar conditiones de functiOnamento inseguras.

Póngase en contacto con nosotros GEAppliances.com

Si no está satisfeito con el serviceo que recibe de GE,pongase en contacto con nosotros en esta pagea Web indicando todos los detalles asi como su numero de téléphone ocribanos a:

Registu su nuevo electrodomestico en linea-when usted preferia! El registrar su producto a tempo le proportionsar, si surgiera la necessities, una mayor comunication y un service mas rapiido bajo los terminos de su garantia.heiro,puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje o recorte y use el formulario de este Manual del Propietario.

Consumer Support.

GE Appliances Website

In the U.S.: GEAppliances.com
