MANUAL DE USUARIO GSE 951 Güde
ES Traducción del manual de instrucciones original
ESPAÑOL Por favor, lea detenidamente estas instrucciones de uso antes de la puesta en marcha.
INBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONE | INBEDRIJFSTELLING | UVEDENÍ DO PROVOZU | UVEDENIE DO PREVÁDZKY | ÜZEMBE HELYEZÉS | UVEDBA V POGON | PUŠTANJE U RAD | ПУСКАНЕ В ДЕЙСТВИЕ | PUNEREA ÎN FUNCȚIUNE | PUŠTANJE U RAD | URUCHOMIENIE | PUESTA EN MARCHA ____
2
Deutsch

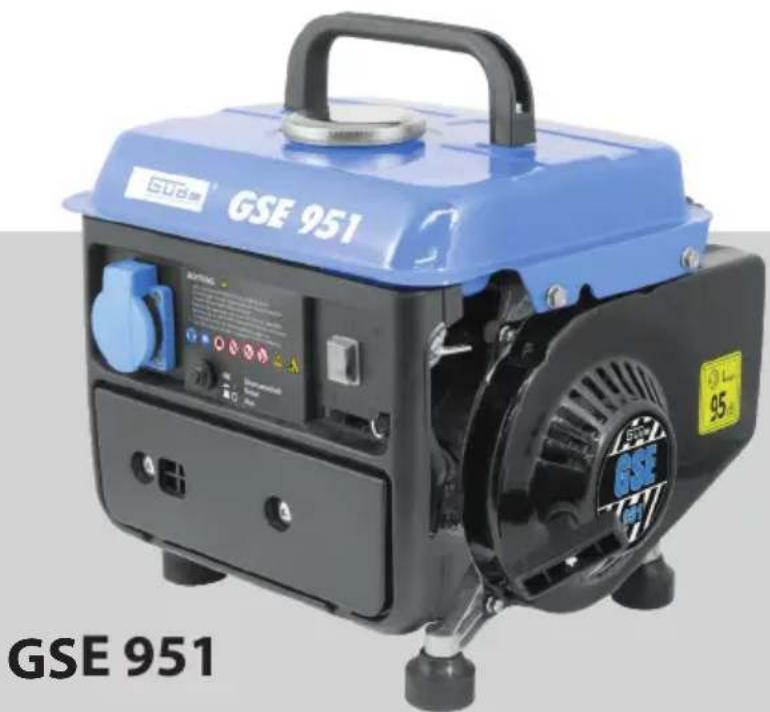

Generador eléctrico GSE 951
Número de artículo 40726
Clase de rendimiento....G 1
Factor de potencia....1,0
Cilindrada....63 ccm
Tipo de motor.... 1 cilindro 2 tiempos
Potencia del motor 1 kW / 1,36 PS
Velocidad nominal....3000 min ^-1
Capacidad del depósito (gasolina) 1:40 / 4,2 l
Consumo a media carga....0,5 l/h
Peso 19 kg
Dimensiones La x An x Al 370 x 315 x 310 mm
Clase de protección....IP 23 M
Datos de ruido y vibración
Nivel de presión acústica L_PA 72,3 dB(A)
Incertidumbre K = 1,11 dB(A)
I de potencia acústica medido L _wA^1) 93,17 dB (A)
Nivel de potencia acústica garantizado L _WA^1) 95 dB (A)
¡Utilizar protección auditiva!
Medido según 1) 2000/14/EC
No utilice el dispositivo hasta que haya leído detenidamente y entendido el manual de instrucciones. Familiarícese con los elementos de mando y con el uso correcto del
dispositivo. Tenga en cuenta todas las instrucciones de seguridad incluidas en el manual. Actúe de manera responsable con el resto de personas.
El operario es responsable en caso de accidentes o peligros respecto a terceros.
En caso de duda acerca de la conexión y el manejo del dispositivo, póngase en contacto con el servicio de atención al cliente.
Uso apropiado
Este grupo electrógeno ha sido diseñado exclusivamente para operar dispositivos eléctricos cuya potencia máxima está dentro de las especificaciones de potencia del generador. Se debe tener en cuenta una corriente de arranque mayor a partir de consumidores inductivos.
El generador ha sido diseñado para operar consumidores óhmicos e inductivos convencionales como, p. ej., cadenas de luces, herramientas eléctricas manuales (taladros, sierras eléctricas de cadena, compresores, etc.).
Para la conexión a instalaciones estacionarias como la calefacción, el suministro eléctrico doméstico, el aire acondicionado o para el suministro eléctrico de caravanas, se debe consultar a un electricista y al fabricante de la calefacción sobre la conexión y la puesta a tierra.
El fabricante no asume responsabilidad alguna por daños causados por el incumplimiento de las dispo-
siciones de las normas generales vigentes, así como de las disposiciones de este manual. El fabricante ha suministrado e instalado la medida de protección "Separación de protección con compensación de potencial".
Conexión, instalación y funcionamiento
AVR
La regulación automática de voltaje asegura que las fluctuaciones de voltaje del
generador estén dentro del rango garantizado por las compañías de suministro de energía.
Atención: En principio, se debe comprobar antes del uso si el consumidor es apto para el funcionamiento con un generador. Compruebe siempre que los datos técnicos del consumidor coinciden con los datos y las instrucciones de seguridad del generador.
En el caso de los dispositivos controlados electrónicamente, se deben hacer averiguaciones previas con el fabricante (HiFi, ordenador, TV, videocámara, herramientas manuales electrónicas con regulación infinita o, por ejemplo, cargadores), ya que un generador eléctrico no produce una onda sinusoidal óptima
debido al motor de combustión.
Debido a las posibles fluctuaciones de voltaje, recomendamos no conectar dispositivos electrónicos, así como los equipos de HiFi, televisores y ordenadores, ¡podrían dañarse!
Conecte el consumidor únicamente cuando el generador esté funcionando a toda potencia. Desconecte el consumidor antes de apagar el generador.
Nunca conecte un segundo consumidor mientras otro ya esté en funcionamiento. Esto inevitablemente resulta en fluctuaciones que pueden destruir un dispositivo controlado electrónicamente.
El punto crítico de un consumidor inductivo es el consumo de energía al arrancar la máquina. El consumo de energía puede ser de tres a cinco veces superior a la potencia nominal, lo cual debe tenerse en cuenta.
¡Coloque siempre el dispositivo sobre una superficie firme y nivelada! Queda prohibido girar, inclinar o cambiar la posición del dispositivo durante el funcionamiento. El generador eléctrico cuenta con un dispositivo de seguridad de bajo nivel de aceite. Si el nivel de aceite es demasiado bajo, no es posible poner en marcha el dispositivo (la luz indicadora de aceite se enciende durante el intento de arranque).
Requisitos del operario
No deje nunca que los niños trabajen con el dispositivo. No deje nunca que los adultos trabajen con el dispositivo sin haber recibido las instrucciones adecuadas.
El operario debe leer detenidamente y entender el manual de instrucciones antes de utilizar el dispositivo.
Cualificaciones: Aparte de una instrucción detallada por parte de una persona competente, no se requiere ninguna cualificación especial para el uso del dispositivo.
Edad mínima: Solo personas que ya hayan cumplido los 16 años de edad pueden utilizar el dispositivo. Una excepción será el uso por parte de adolescentes en caso de formación profesional para conseguir su capacitación bajo la supervisión de un instructor.
Las disposiciones locales pueden determinar la edad mínima del usuario.
Capacitación: El uso del dispositivo requiere únicamente una instrucción adecuada por parte de un especialista y el manual de instrucciones. No es necesaria una capacitación especial.
Riesgos residuales
¡Peligro de intoxicación!
Los gases de escape, los combustibles y los lubricantes son tóxicos. ¡La inhalación de los gases de escape puede ser letal! No utilice la máquina en un área cerrada donde se puedan acumular gases peligrosos de monóxido de carbono.
¡Peligro de quemaduras!
Algunas piezas de la máquina se calientan mucho durante el funcionamiento. El contacto con piezas calientes de la máquina puede provocar quemaduras. No toque las piezas calientes, p. ej., el motor y el silenciador.
Deje que el dispositivo se enfríe después del funcionamiento.
¡Peligro de explosión!
La gasolina y los vapores de gasolina son fácilmente inflamables o explosivos.
No trabaje con el dispositivo en entornos con peligro de explosión en los que haya líquidos, gases o polvos inflamables.
Llene el depósito únicamente cuando el motor esté apagado.
No almacene combustible cerca de la máquina.
No guarde nunca la máquina con gasolina en el depósito dentro de un edificio en el que los vapores de gasolina puedan entrar en contacto con fuego abierto o chispas.
¡Peligro de incendio!
No utilice el dispositivo cerca de materiales inflamables.
El combustible es altamente inflamable.
Almacene el combustible únicamente en recipientes homologados.
Rellene el depósito de la máquina únicamente al aire libre y no cerca de llamas o cigarrillos encendidos.
Rellene el depósito antes de poner en marcha la máquina. No rellene el depósito de la máquina con combustible ni abra el tapón de llenado mientras el motor esté en marcha o caliente.
Deje que la máquina se enfríe durante al menos cinco minutos después de su uso antes de rellenar el depósito.
Preste atención a no derramar combustible. Si el combustible se ha desbordado, no arranque el motor. Retire el dispositivo de la zona sucia y evite cualquier intento de ignición hasta que los vapores del combustible se hayan disipado.
Vuelva a colocar las tapas en el tanque de combustible y en los recipientes de combustible.
Vacíe el tanque de combustible únicamente al aire libre.
Peligro por corriente eléctrica
El contacto eléctrico directo puede provocar una descarga eléctrica.
No lo toque nunca con las manos mojadas.
Asegúrese de que la conexión a tierra sea adecuada.
Problemas de audición
La permanencia durante largo tiempo cerca del dispositivo en marcha puede causar lesiones de audición. ¡Utilizar protección auditiva!
Comportamiento en caso de emergencia
Lleve a cabo las medidas de primeros auxilios necesarias para la lesión correspondiente y solicite asistencia médica cualificada lo más rápido posible. Mantenga a la persona afectada protegida de otros posibles daños y tranquilícela. En caso de accidente, se debe disponer siempre de un botiquín de primeros auxilios según DIN 13164 en el lugar de trabajo. Cualquier material retirado del botiquín de primeros auxilios debe ser repuesto inmediatamente. Cuando solicite ayuda, proporcione la siguiente información:
- Lugar del accidente
- Tipo de accidente
- Número de afectados
- Tipo de lesiones
Instrucciones de seguridad
Advertencia
Lea todas las instrucciones de seguridad y las instrucciones generales. El incumplimiento de las instrucciones de seguridad y de las instrucciones generales puede causar descargas eléctricas, incendios y/o lesiones graves. Conserve todas las instrucciones de seguridad y las instrucciones generales para el futuro.
Mantenga a los niños o a cualquier otra persona, así como a los animales, alejados del dispositivo durante su funcionamiento. La distancia mínima de seguridad es de 5 m.
Utilice un equipo de protección individual.
El dispositivo puede funcionar solo en la posición de trabajo (suelo nivelado), de lo contrario pueden producirse fugas de combustible o aceite, o ya no se puede garantizar la lubricación.
No conecte ninguna otra fuente de energía a la máquina. No conecte la máquina a la red eléctrica doméstica.
Nunca conecte dos generadores juntos.
El dispositivo no debe estar expuesto a la humedad ni al polvo. Temperatura ambiente admisible -10 °C a +40 °C, altitud: 1000 m sobre el nivel del mar, humedad relativa: 90 % (sin condensación).
Utilice únicamente cables alargadores (H07RN...) homologados para este fin y marcados correspondientemente en el exterior.
Si se utilizan cables alargadores, su longitud total para 1,5 mm ^2 no debe superar los 50 m, para 2,5 mm ^2 los 100 m.
No se pueden realizar cambios en los ajustes del motor o del dispositivo.
Queda estrictamente prohibido desmontar o dicar los dispositivos de protección de la quina, usarlos para fines extraños o instalar otros positivos de protección.
El dispositivo no debe utilizarse en caso de que é dañado o de que los dispositivos de seguridad funcionen correctamente. Cambie las piezas gastadas o dañadas.
No cubra nunca el generador.
Apague el dispositivo inmediatamente bajo las siguientes condiciones:
- en caso de un funcionamiento agitado o irregular del motor,
- en caso de disminución de la potencia de salida eléctrica,
- en caso de sobrecalentamiento del consumidor conectado,
- en caso de vibraciones excesivas del generador,
- en caso de formación de chispas,
- en caso de humo o incendio,
- en caso de vibraciones o ruidos inusuales,
- en caso de que el motor parezca estar sobrecarga - do o tener un fallo de encendido.
No coloque la máquina en estancias cerradas inmediatamente después de apagarla, sino que permita que se enfríe en el exterior.
Símbolos
¡Atención!
Leer el manual de instrucciones
¡Utilizar protección auditiva!
Lento
Rápido
Ejercer fuerza
No con demasiada fuerza
Antes de realizar cualquier trabajo en el dispositivo, apague el motor y extraiga el conector de la bujía.
¡Peligro de explosión! Llene el depósito únicamente cuando el motor esté apagado.
¡Peligro de intoxicación! Utilice el dispositivo únicamente al aire libre y nunca en espacios cerrados o mal ventilados.
Prohibido fumar y el fuego abierto.
Advierta siempre a los niños y a las personas no autorizadas que se mantengan alejados del dispositivo.
No utilice nunca el dispositivo bajo la lluvia ni en entornos mojados o húmedos.
¡Advertencia de superficies calientes! ¡Peligro de quemaduras!
Advertencia de tensión eléctrica peligrosa
Todo dispositivo eléctrico o electrónico defectuoso o a eliminar debe entregarse en los puntos de recogida adecuados para su reciclaje.
Baterías, aceite y materiales similares no pueden desecharse en el medioambiente.
Proteger de la humedad
Orientar el embalaje hacia arriba
Mantenimiento
Antes de realizar cualquier trabajo en el dispositivo, apague el motor y extraiga el conector de la bujía. Espere hasta que el dispositivo se haya enfriado.
Utilice el dispositivo únicamente en perfecto estado. Lleve a cabo una inspección visual antes de cada operación. En particular, compruebe que los dispositivos de seguridad, los elementos de mando eléctricos, los cables eléctricos y las conexiones roscadas no estén dañados y que estén apretados firmemente. Reemplace cualquier pieza dañada antes del uso.
Mantenga la máquina siempre limpia, en especial, el área del tanque y del motor. Las reparaciones y trabajos no descritos en este manual deberán llevarse a cabo únicamente por especialistas cualificados.
Utilice únicamente accesorios y repuestos originales.
Solo un dispositivo con un mantenimiento regular y adecuado puede ser una herramienta satisfactoria. Un mantenimiento o cuidado insuficientes pueden ser origen de accidentes y lesiones no previsibles.
Eliminación
Los dispositivos eléctricos o electrónicos dañados y/o a eliminar deben entregarse en los puntos de reciclaje designados.
Elimine el aceite usado de una manera respetuosa con el medioambiente.
Asegúrese de que ningún producto derivado del petróleo penetre en el suelo. No exponga la piel, los ojos ni la ropa a productos derivados del petróleo.
Eliminación del embalaje de transporte
El embalaje protege al dispositivo contra daños durante el transporte. Por lo general, los materiales de embalaje se seleccionan según criterios compatibles con el medioambiente y la eliminación de residuos, por lo que son reciclables. El retorno del embalaje al ciclo de materiales ahora materias primas y reduce la cantidad de residuos. Las distintas partes del embalaje (p. ej., láminas, Styropor®) pueden ser peligrosas para los niños.
¡Peligro de asfixia!
Mantenga las piezas del embalaje fuera del alcance de los niños y elimínelas lo antes posible.
Garantía
El periodo de garantía es de 12 meses para un uso industrial y de 24 meses para consumidores privados. Este comenzará en el momento de la compra del dispositivo.
La garantía cubre únicamente defectos causados por fallos de material o de fabricación. En caso de reclamación por un defecto a efectos de la garantía, deberá presentarse la factura original con la fecha de compra.
Queda excluido de la garantía cualquier uso no autorizado, tales como la sobrecarga del dispositivo, el uso de la violencia o daños causados por influencias externas o cuerpos extraños. El incumplimiento de las instrucciones de uso y montaje y el desgaste normal también están excluidos de la garantía.
Información importante para el cliente
Por favor, tenga en cuenta que la devolución, tanto dentro como fuera del periodo de garantía, debe realizarse en el embalaje original. Gracias a esta medida, se evitan de forma eficaz daños de transporte innecesarios y su regulación, a menudo conflictiva. Únicamente con la caja original el dispositivo estará protegido de manera óptima, garantizando así una tramitación rápida.
Servicio
¿Tiene alguna pregunta técnica? ¿Una reclamación? ¿Necesita alguna pieza de repuesto o un manual de instrucciones? En el sitio web de la empresa Güde GmbH & Co. KG (www.guede.com), en la sección de Servicio, le ayudaremos de forma rápida y lo menos burocrática posible. Por favor, ayúdenos a ayudarle. Para poder identificar su dispositivo en caso de reclamación, necesitamos el número de serie, así como el número de artículo y el año de construcción. Encontrará todos estos datos en la placa de características. Para tener estos datos siempre a mano, por favor introdúzcalos aquí:
Número de serie:
Número de artículo:
Año de construcción:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-mail: support@ts.guede.com
Plan de inspección y mantenimiento
| Períodos de mantenimiento regular | Antes de cada puesta en marcha | Después de 1 mes | Después de 3 meses o 50 horas de servicio | Después de 6 meses | Después de 12 meses | |
| Manguera de combustible Sistema de escape Estrangulador Arrancador por tracción de cable | Comprobar | √ | ||||
| Filtro de aire | Limpiar | √ | ||||
| Reemplazar | √ | √ | ||||
| Filtro de gasolina | Limpiar | √ | ||||
| Bujía de encendido | Comprobar Limpiar | √ | ||||
| Batería Comprobar | √ | |||||
Consejo: Para garantizar una disponibilidad operativa fiable del generador, generalmente recomendamos utilizar un aditivo en el combustible y realizar de 2 a 3 pruebas de funcionamiento al año para prolongar la vida útil.→19
Solución de problemas
| Fallo | Causa | Solución |
| El motor no arranca. | Llave de combustible cerrada. Asegúrese | de que la llave de combustible y el interruptor de encendido/apagado estén en la posición "ON" (encendido). |
| Falta combustible. Rellene el depósito con combustible. | ||
| Poca tracción en el arrancador. Tire con más fuerza del cable de arranque. | ||
| Combustible de mala calidad, alma-cenamiento sin vaciar el depósito de combustible, tipo de combustible incorrecto. | Vacíe el depósito de combustible y el carburador, y llénelo con gasolina nueva. | |
| Bujía de encendido sucia (residuo de carbón en los electrodos), distancia entre electrodos demasiado grande. | Limpie la bujía de encendido, comprue-be el valor térmico de la bujía y, si fuera necesario, reemplace la bujía, ajustela a 0,6-0,8 mm. | |
| La bujía de encendido está mojada por la gasolina (motor calado). | Seque la bujía de encendido e insértela de nuevo. | |
| El dispositivo no está en posición horizontal. Se indica un nivel bajo de aceite. | Coloque el dispositivo en posición horizontal. | |
| Estrangulador no accionado | Accionar el estrangulador→4 | |
| El motor funciona con problemas. | Consumidor demasiado pequeño.El sistema de encendido no está bien. | Asegúrese de que la bujía de encendido esté montada correctamente. Asegúre-se de que el cable de la bujía de encen-dido esté en la bujía. Limpie la bujía de encendido y compruebe la distancia correcta entre los electrodos. |
| Combustible incorrecto Asegúrese de que se haya utilizado el combustible correcto. | ||
| El generador no genera electricidad. | CortocircuitoCable defectuosoCable suelto | La luz indicadora no se enciende:Hay un error que no puede corregir por sí mismo. Póngase en contacto con el servicio técnico de GÜDE.La luz indicadora se enciende:1. Presione el fusible de sobrecarga para la salida utilizada.2. Compruebe el cableado.3. Compruebe si ha producido un cortocircuito o una sobrecarga. |
| El motor se apaga La intensidad de arranque de los consumidores de midores es demasiado alta. | Reducir los consumidores | |
| Cable demasiado largo Acortar el cable | ||
| Arranque electrónico no funciona | Batería descargada o defectuosa Cargar o reemplazar la batería | |
