MANUAL DE USUARIO YWFE535S0JV WHIRLPOOL

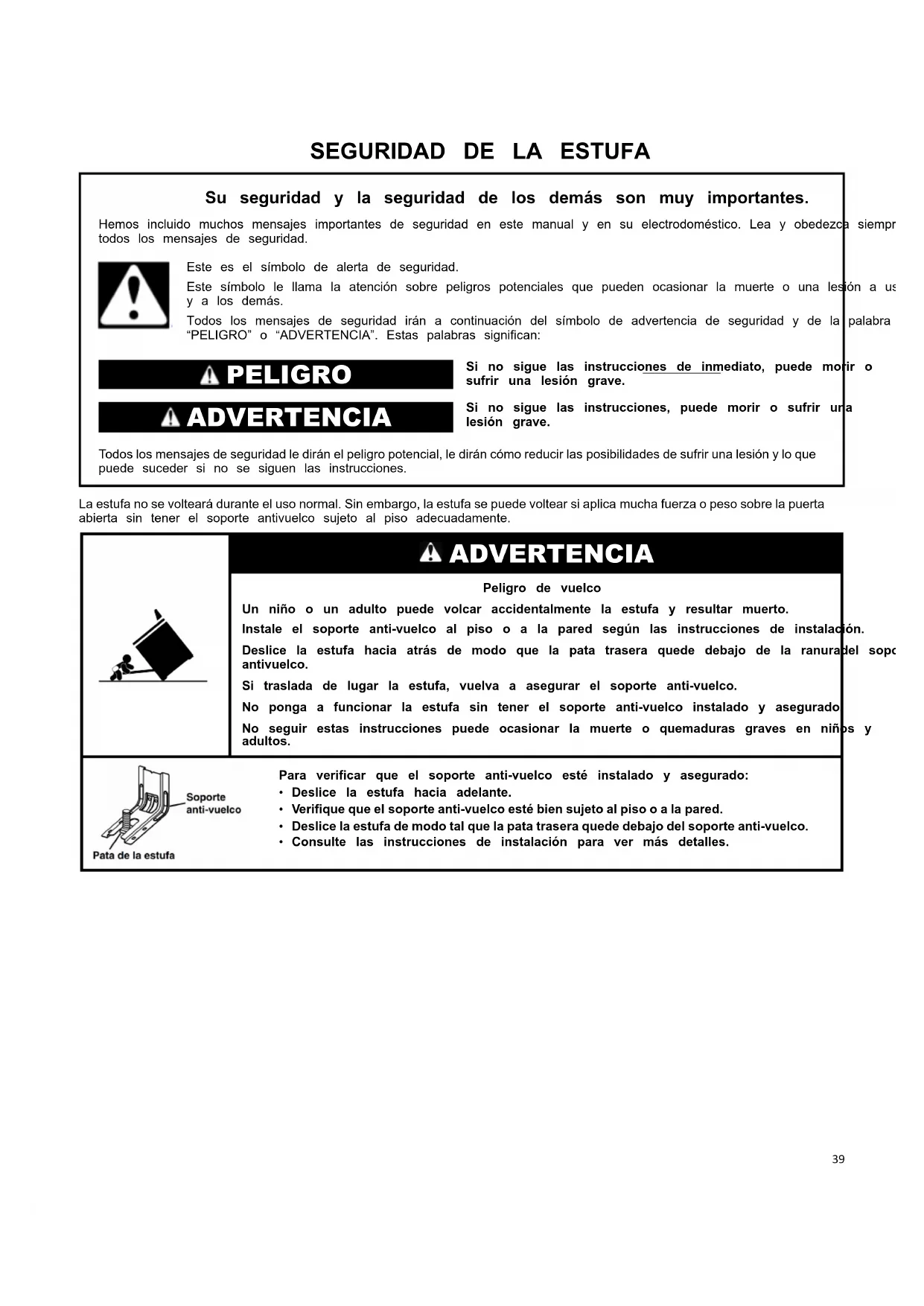

Su seguridad y la seguridad de los demás son muy importantes. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan: PELIGRO Si no sigue las instrucciones de inmediato, puede morir o sufrir una lesión grave. ADVERTENCIA Si no sigue las instrucciones, puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. La estufa no se volteará durante el uso normal. Sin embargo, la estufa se puede voltear si aplica mucha fuerza o peso sobre la puerta abierta sin tener el soporte antivuelco sujeto al piso adecuadamente. ADVERTENCIA Peligro de vuelco Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto. Instale el soporte anti-vuelco al piso o a la pared según las instrucciones de instalación. Deslice la estufa hacia atrás de modo que la pata trasera quede debajo de la ranuradel soporte antivuelco. Si traslada de lugar la estufa, vuelva a asegurar el soporte anti-vuelco. No ponga a funcionar la estufa sin tener el soporte anti-vuelco instalado y asegurado. No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos. Para verificar que el soporte anti-vuelco esté instalado y asegurado:

• Deslice la estufa hacia adelante.

• Verifique que el soporte anti-vuelco esté bien sujeto al piso o a la pared.

• Deslice la estufa de modo tal que la pata trasera quede debajo del soporte anti-vuelco.

• Consulte las instrucciones de instalación para ver más detalles.40

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el electrodoméstico, siga precauciones básicas, entre ellas las siguientes:

VUELCO DE LA ESTUFA, LA MISMA DEBE ASEGURARSE CON LA INSTALACIÓN ADECUADA DE

PRECAUCIÓN: No almacene artículos que interesen a los niños en los armarios que están encima de la estufa o en el soporte de la estufa; al trepar los niños encima de la estufa para alcanzar algún objeto, podrían sufrir una lesión grave. Instalación correcta: El electrodoméstico, cuando se instale, deberá ser conectado a tierra de acuerdo con los códigos locales, o en la ausencia de códigos locales, con el Código nacional eléctrico National Electrical Code, ANSI/ NFPA 70 o el Canadian Electrical Code, CSA C22.1-02. En Canadá, el electrodoméstico debe ser conectado a tierra de acuerdo con el Código canadiense de electricidad. Cerciórese de que la instalación y puesta a tierra del electrodoméstico sean efectuadas adecuadamente por un técnico calificado. Nunca use el electrodoméstico como calefacción del cuarto. No deje a los niños solos. No se debe dejar a los niños sin supervisión en el área donde el electrodoméstico esté en uso. Jamás se les debe permitir que se sienten ni se paren en parte alguna del electrodoméstico. Use ropa apropiada. Nunca debe ponerse ropa holgada o que se esté colgando mientras esté usando el electrodoméstico. Servicio del usuario: no repare ni reemplace pieza alguna del electrodoméstico a menos que se recomiende específicamente en el manual. Cualquier otro servicio se debe dejar en las manos de un técnico competente. Almacenaje en o sobre el electrodoméstico: los materiales inflamables no deben almacenarse en el horno o cerca de las unidades exteriores. Este aparato no ha sido diseñado para almacenar objetos. No use agua en incendios provocados por grasa. Extinga el incendio o la llama o use un extinguidor de tipo espuma o químico seco. No use piezas de repuesto que no hayan sido recomendadas por el fabricante (por ejemplo, piezas hechas en casa con una impresora 3D). Use solo agarradores de ollas que estén secos. Los agarradores de ollas húmedos o mojados en las superficies calientes pueden ocasionar quemaduras por vapor. No deje que el agarrador de ollas toque los elementos calefactores calientes.. No use una toalla ni otros paños voluminosos. NO TOQUE LAS UNIDADES EXTERIORES O ÁREAS CERCA DE LAS UNIDADES - Las unidades exteriores podrían estar calientes no obstante su color sea oscuro. Las áreas cercanas a las unidades exteriores se pueden calentar lo suficiente para ocasionar quemaduras. Durante y después del uso, no toque ni deje que la ropa u otros materiales inflamables toquen las unidades exteriores o las áreas cercanas a las unidades hasta que haya transcurrido tiempo suficiente para que se enfríen. Entre esas áreas, están la superficie de cocción y las superficies que están frente a la superficie de cocción.

GUARDE ESTAS INSTRUCCIONES41

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Use cacerolas de tamaño apropiado - La superficie de cocción está equipada con una o más unidades exteriores de tamaño distinto. Seleccione utensilios que tengan el asiento liso lo suficientemente grande para cubrir el elemento calefactor de la unidad exterior. El uso de utensilios de menor tamaño expondrá una porción del elemento calefactor a contacto directo y puede ocasionar que la ropa se incendie. La relación apropiada entre el utensilio y el quemador también mejorará el rendimiento energético. Nunca deje sin supervisión las unidades exteriores a fuego alto. Los derrames por ebullición ocasionan salpicaduras grasosas y humeantes que pueden incendiarse. Cerciórese de que las charolas reflectoras o platillos para goteo estén en su lugar - La ausencia de éstos durante la cocción puede ocasionar daños al alambrado o componentes que están debajo. Forros protectores: No use papel de aluminio para forrar los platillos para goteo de las unidades exteriores o la parte inferior del horno, excepto como lo sugiera el manual. La instalación incorrecta de estos forros puede dar lugar a riesgos de choque eléctrico o incendio. Utensilios de cocina vidriados - Sólo algunos tipos de utensilios de vidrio, cerámica vitrificada, cerámica, loza de barro u otros utensilios vidriados son adecuados para uso en la superficie de cocción sin que se rompan debido a cambios repentinos de temperatura. Los mangos de los utensilios deben colocarse hacia adentro y no deben extenderse hasta las unidades exteriores adyacentes - Para reducir riesgos de quemaduras, incendio de materiales inflamables y salpicaduras debido a contacto accidental con el utensilio, el mango del utensilio debe colocarse hacia adentro y no debe extenderse hasta las unidades exteriores adyacentes. No remoje los elementos calefactores desmontables - Nunca se deben sumergir los elementos calefactores en el agua. No cocine en una superficie de cocción quebrada - Si la superficie de cocción se quiebra, las soluciones de limpieza y derrames pueden penetrar en la superficie de cocción y dar lugar a un riesgo de choque eléctrico. Comuníquese de inmediato con un técnico competente. Limpie la superficie de cocción con cuidado - Si usa una esponja o un paño mojado para limpiar los derrames en el área de cocción caliente, tenga cuidado para evitar quemaduras por vapor. Algunos productos de limpieza pueden producir gases nocivos al ser aplicados en una superficie caliente. Tenga cuidado al abrir la puerta. Deje que salga el aire caliente o el vapor antes de quitar o volver a colocar alimentos. No ponga a calentar recipientes de alimentos cerrados. La acumulación de presión puede hacer que el recipiente explote y ocasione lesiones. Mantenga los ductos de ventilación del horno sin obstrucciones. Colocación de las parrillas del horno: siempre coloque las parrillas del horno en el lugar deseado mientras el horno esté frío. Si se debe mover la parrilla mientras el horno está caliente, no permita que el agarrador de ollas entre en contacto con el elemento calefactor caliente en el horno. NO TOQUE LOS ELEMENTOS CALEFACTORES NI LAS SUPERFICIES INTERIORES DEL HORNO. Los elementos calefactores podrían estar calientes, aún si están de color oscuro. Las superficies interiores de un horno se calientan lo suficiente como para causar quemaduras.. Durante y después del uso, no toque ni deje que la ropa u otros materiales inflamables toquen los elementos calefactores ni las superficies interiores del horno hasta que haya transcurrido tiempo suficiente para que se enfríen. Otras superficies del horno pueden calentarse lo suficiente como para causar quemaduras, entre esas superficies están los orificios de ventilación del horno y las superficies cercanas a esos orificios, las puertas del horno y las ventanas de las puertas del horno. Se debe tener cuidado para evitar que el papel aluminio y las sondas para carne entren en contacto con los elementos calefactores. Para las estufas con autolimpieza – No limpie la junta – La junta de la puerta es esencial para que quede bien sellada. Deberá tenerse cuidado de no frotar, dañar ni mover la junta. No use limpiadores para horno – No deberá usarse ningún limpiador para horno comercial ni revestimiento protector para hornos de ninguna clase dentro ni alrededor de ninguna parte del horno. Limpie solamente las partes enlistadas en el manual. Antes de hacer la autolimpieza del horno – Quite la charola para asar a la parrilla y otros utensilios. Para unidades con campana de ventilación – Limpie las campanas de ventilación con frecuencia. No se debe dejar que la grasa se acumule en la campana o en el filtro. Al flamear los alimentos debajo de la campana, encienda el ventilador. Para cocinas y hornos inteligentes habilitados: Operación remota: este electrodoméstico es configurable para autorizar la operación remota en cualquier momento. No almacene materiales inflamables o artículos sensibles a la temperatura en el interior, en o cerca de la superficie del electrodoméstico.

LA ESTUFA Ciclo de autolimpieza ADVERTENCIA Peligro de Quemaduras No abra el horno durante el ciclo de autolimpieza. Mantenga a los niños lejos del horno durante el ciclo de autolimpieza. No seguir estas instrucciones puede ocasionar quemaduras IMPORTANTE: La salud de algunos pájaros es sumamente sensible a los gases emanados durante el ciclo de autolimpieza. La exposición a los gases puede ocasionar la muerte de ciertos pájaros. Traslade siempre los pájaros a otro cuarto cerrado y bien ventilado. Mantenga la cocina bien ventilada durante el ciclo de autolimpieza; esto ayudará a que haya menos calor, olores y humo. No bloquee los orificios de ventilación del horno durante el ciclo de autolimpieza. El aire debe moverse con libertad. Según el modelo, vea la sección “Ventilación del horno” o “Ventilaciones de los hornos” en la Guía de inicio rápido. A. Ducto de ventilación del horno No limpie, frote, dañe ni mueva la junta de la puerta del horno. Prepare la estufa Retire el recipiente para asar, la parrilla, los utensilios de cocina y los de hornear, todos los utensilios de cocción, las parrillas del horno, el papel de aluminio y, en algunos modelos, la sonda de temperatura del horno. Use un paño húmedo para limpiar el borde interior de la puerta y el área de 1

" (3,8 cm) alrededor del marco de la cavidad interna del horno; tenga cuidado de no mover ni doblar la junta. Limpie cualquier suciedad que esté suelta para reducir el humo y evitar daños. A altas temperaturas, los alimentos reaccionan con la porcelana. Esto puede dar lugar a manchas, marcas, picaduras o manchas blancas tenues. Esto no afectará los resultados de la cocción. Retire los objetos de plástico de la superficie de cocción, ya que pueden derretirse. Saque todos los objetos del cajón de almacenamiento. Funcionamiento del ciclo IMPORTANTE: Si la porcelana se calienta o se enfría sobre el acero en el horno, se puede producir cambio de color, pérdida de brillo, pequeñas fisuras y sonidos de estallido. El ciclo de autolimpieza usa temperaturas muy altas que queman la suciedad, convirtiéndola en ceniza. Una vez que se haya enfriado el horno por completo, quite las cenizas con un paño húmedo. Para evitar la rotura del vidrio, no le aplique un paño húmedo y frío al vidrio interior de la puerta antes de que se haya enfriado por completo. Para detener el ciclo de autolimpieza en cualquier momento, presione la tecla cancelar. Si la temperatura es demasiado alta, la puerta del horno permanecerá bloqueada y aparecerán en la pantalla “cool” (enfriamiento) y ” (bloqueado). Cuando aparece “ ” (bloqueado) en la pantalla, no se pueden abrir las puertas de los hornos. Para evitar daños a las puertas, no las fuerce para abrirlas si aparece “ ” (bloqueado) en la pantalla. Antes de la autolimpieza, asegúrese de que la puerta esté completamente cerrada; de lo contrario no quedará bloqueada y no comenzará el ciclo de autolimpieza. Una vez que se haya alcanzado la temperatura para la limpieza, el control electrónico requiere que transcurran 12 horas antes de poder comenzar otro ciclo de autolimpieza. Las luces de los hornos no funcionan durante el ciclo de autolimpieza. Control electrónico del horno con tiempo de limpieza ajustable El ciclo de autolimpieza puede ajustarse entre 2 horas y 30 minutos y 4 horas y 30 minutos en incrementos de 30 minutos. Los tiempos sugeridos de limpieza son de 2 horas y 30 minutos para la suciedad ligera, y de 4 horas y 30 minutos para la suciedad intensa. Los últimos 30 minutos del ciclo son para el enfriamiento. IMPORTANTE: Cuando la superficie de cocción esté en uso, el ciclo de autolimpieza estará desactivado. Cuando el ciclo de autolimpieza esté en uso, la superficie de cocción estará bloqueada. Para usar la autolimpieza:

1. Presione CLEAN o SELF CLEAN.

2. Presione las flechas “+” o “-” o “hacia arriba” o “hacia abajo”

de Temp/Time (Temperatura/ Hora) para ingresar el tiempo deseado para el ciclo de autolimpieza.

3. Presione la tecla inicio.

La puerta del horno se bloqueará automáticamente. Aparecerán en la pantalla las luces indicadoras de Door Locked (Puerta bloqueada) y Clean (Limpio). También aparecerá en la pantalla el tiempo restante.

4. Cuando se haya terminado el ciclo de autolimpieza y el horno

se enfríe, las luces indicadoras de Door Locked (Puerta bloqueada) y Clean (Limpieza) se apagarán.

5. Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo. Para salir del ciclo de autolimpieza antes de que se complete, presione la tecla cancelar. La puerta se desbloqueará una vez que se enfríe el horno.43 Limpieza general IMPORTANTE: Antes de la limpieza, asegúrese de que todos los controles estén apagados y que el horno y la superficie de cocción estén fríos. Siempre siga las instrucciones de las etiquetas de los productos de limpieza. En primer lugar, se sugiere el empleo de jabón, agua y una esponja o paño suave, salvo que se indique lo contrario.

SUPERFICIES EXTERIORES DE ESMALTE DE PORCELANA

(en algunos modelos) Los derrames de alimentos que contienen ácidos, como vinagre y tomate, deben limpiarse apenas se enfríe por completo la estufa. Esos derrames pueden afectar el acabado. Método de limpieza: Limpiavidrios, limpiador líquido suave o estropajo no abrasivo: Limpie cuidadosamente alrededor de la placa con el número de modelo/serie/clasificación porque el fregado puede borrar los números. Limpiador affresh

para cocina y electrodomésticos, número de pieza W10355010 (no se incluye): Para obtener información de contacto, consulte la Guía rápida de inicio. ACERO INOXIDABLE (en algunos modelos) NOTA: Para evitar daños a las superficies de acero inoxidable, no use estropajos precargados con jabón, productos de limpieza abrasivos, limpiador para superficies de cocción, estropajos de lana de acero, paños de lavar ásperos o toallas de papel abrasivas. Se podrían producir daños en las superficies de acero inoxidable, incluso aunque solo se usen una vez o de forma limitada. Método de limpieza: Frote en la dirección de la veta para evitar daños. Limpiador para acero inoxidable affresh

, número de pieza W10355016: Para obtener información de contacto, consulte la Guía rápida de inicio. PINTURA METÁLICA (en algunos modelos) No use productos de limpieza abrasivos, limpiadores con blanqueador, removedores de óxido, amoníaco ni hidróxido de sodio (lejía), ya que se pueden manchar las superficies pintadas. LIMPIEZA DE LA SUPERFICIE DE COCCIÓN DE VITROCERÁMICA Método de limpieza: Para evitar daños en la superficie de cocción, no use lana de acero, productos de limpieza en polvo abrasivos, blanqueador con cloro, removedor de óxido ni amoníaco.

1. Quite los alimentos/residuos con el raspador para superficies

de cocción. Para obtener resultados óptimos, use el raspador para superficies de cocción mientras la superficie de cocción todavía esté tibia, pero no caliente al tacto. Se recomienda usar guantes para horno cuando se raspa la superficie de cocción tibia. Sostenga el raspador para superficies de cocción en un ángulo de aproximadamente 45° contra la superficie de vidrio y raspe los residuos. Será necesario aplicar presión para retirar los residuos. Espere hasta que la superficie de cocción se enfríe por completo antes de seguir con el paso 2.

2. Aplique pocas gotas del tamaño de una moneda pequeña de

limpiador para superficies de cocción affresh

en las zonas afectadas. Frote la almohadilla de limpieza azul para superficies de cocción con limpiador para superficies de cocción affresh

sobre la superficie. Se requiere algo de presión para eliminar las manchas rebeldes. Espere hasta que el limpiador se seque y deje una opacidad blanca antes de seguir con el paso 3.

3. Pula con una toalla de papel o con un paño limpio y seco.

Repita los pasos 1 a 3 según sea necesario para las manchas rebeldes o adheridas al quemarse. Se puede pedir el juego completo de limpieza para la superficie de cocción, que incluye lo siguiente: Raspador para superficies de cocción Limpiador para superficies de cocción affresh

Almohadillas de limpieza azules para superficies de cocción44 CONTROLES DE LA SUPERFICIE DE COCCIÓN Para evitar daños en los controles de la superficie de cocción, no use lana de acero, productos de limpieza abrasivos ni productos de limpieza para hornos. Para evitar daños, no remoje las perillas. Cuando vuelva a colocar las perillas, asegúrese de que estén en la posición de Off (Apagado). En algunos modelos, no retire los sellos que hay debajo de las perillas. Método de limpieza: Agua y jabón: Tire de las perillas en sentido recto para retirarlas del panel de control. PANEL DE CONTROL Y EXTERIOR DE LA PUERTA DEL HORNO Para evitar daños en el panel de control, no use productos de limpieza abrasivos, estropajos de lana de acero, paños de lavar ásperos ni toallas de papel abrasivas. Método de limpieza: Limpiavidrios y un paño o una esponja suave: Aplique el limpiavidrios en una esponja o paño suave, no directamente sobre el panel. Limpiador affresh

para cocina y electrodomésticos, número de pieza W10355010 (no se incluye): Para obtener información de contacto, consulte la Guía rápida de inicio. ELEMENTOS CON BOBINA (en algunos modelos) Método de limpieza: Paño húmedo: Asegúrese de que las perillas de control estén apagadas y que los elementos estén fríos. No los limpie ni los sumerja en agua. Si hay suciedad, ésta se quemará cuando se caliente. TAZONES PARA QUEMADORES (en algunos modelos) Antes de sacar o de volver a colocar los elementos de bobina y los tazones de los quemadores, asegúrese de que estén fríos y de que las perillas de control estén en la posición Off (Apagado). Para quitar el elemento con bobina, empuje el borde del elemento hacia el receptáculo. Levántelo lo suficiente como para despejar el tazón del quemador. Jale el elemento con bobina directamente hacia fuera del receptáculo para sacarlo. Levante y saque el tazón del quemador. Método de limpieza: Tazones cromados de los quemadores Lave en agua jabonosa tibia con frecuencia. No se recomienda lavar los tazones de cromo en la lavavajillas. Puede usarse un limpiador abrasivo suave y un estropajo de plástico para quitar las manchas rebeldes. Para los tazones que tengan suciedad profunda, coloque una toalla de papel humedecida con amoníaco en las manchas y déjelos en remojo por un período corto; luego refriegue suavemente con un estropajo de plástico. SUPERFICIE DEBAJO DE LA SUPERFICIE DE COCCIÓN (en algunos modelos) La superficie de cocción con bobina se puede levantar, lo que facilita el acceso para limpiar debajo. Levante la superficie de cocción sosteniéndola por las esquinas hasta que el soporte encaje en su lugar Método de limpieza: Limpiavidrios, limpiador líquido suave o estropajo no abrasivo. Limpiador Affresh

para cocina y electrodomésticos, número de referencia W10355010 (no se incluye): Para obtener información de contacto, consulte la Guía rápida de inicio. Para evitar dañar la estufa, no quite la superficie de cocción.

Método de limpieza: Estropajo de lana de acero. Para las parrillas que han cambiado de color y que no se deslizan con facilidad, la aplicación de una capa ligera de aceite vegetal en las guías de la parrilla ayudará a que se deslicen con mayor facilidad. Lavavajillas (solo para el depósito de agua de la parrilla de vapor, no las demás parrillas): Si bien el depósito de agua es resistente, puede perder el brillo y/o cambiar de color si se lo lava en la lavavajillas CAJÓN DE ALMACENAMIENTO O CAJÓN DE CALENTAMIENTO (en algunos modelos) Antes de limpiar el cajón de almacenamiento o cajón de calentamiento, revise que esté frío y vacío. Método de limpieza: Detergente suave.

No use productos de limpieza para hornos. Los derrames de alimentos deben limpiarse cuando el horno se enfría. A altas temperaturas, la reacción química de los alimentos con la porcelana puede dar lugar a manchas, corrosión, picaduras o tenues puntos blancos. Método de limpieza: Ciclo de limpieza: Consulte la sección “Ciclo de autolimpieza”. INSTRUCCIONES DE INSTALACIÓN REQUISITOS Herramientas y piezas Reúna las herramientas y las piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí. Herramientas necesarias Cinta para medir Destornillador de hoja plana Destornillador Phillips Nivel Martillo Taladro manual o eléctrico Llave o pinzas Marcador o lápiz Linterna Cinta adhesiva protectora Trinquete de accionamiento de 1/4" (6,4 mm) Llave para tuercas de 1/4” (6,4 mm) Llave de tuercas de 3/8" (9,5 mm) y 5/16" (8 mm) Punta de taladro de 1/8" (3,2 mm) (para pisos de madera) Alicate para latón o cortacables grande (para cortar la banda de conexión a tierra de ser necesario)45 Piezas suministradas Verifique que estén todas las piezas. A. Soporte antivuelco B. Tornillos # 12 x 1

" (4.1 cm) (2) El soporte anti-vuelco debe estar montado firmemente al piso o a la pared. Según el espesor del piso, es posible que sea necesario utilizar tornillos más largos para sujetar el soporte al piso. Piezas necesarias Si se usa un kit de cable de suministro eléctrico: Un cable de suministro eléctrico que esté en la lista de UL marcado para el uso con estufas. El cable debe estar clasificado para 250 voltios como mínimo, 40 A o 50 A, marcado para el uso con una abertura de conexión de 1

(3,5 cm) de diámetro nominal y debe terminar en terminales de anillo o de horquilla con extremo abierto con los extremos vueltos hacia arriba. Un protector de cables que esté en la lista de UL. Verifique los códigos locales. Compruebe el suministro eléctrico existente. Vea la sección “Requisitos eléctricos” apropiada. Es recomendable que todas las conexiones eléctricas sean hechas por un instalador eléctrico competente autorizado. NOTA: Asegúrese de comprar únicamente piezas y accesorios Whirlpool certificados de fábrica para su electrodoméstico. Su instalación puede requerir piezas adicionales. Para pedirlas, consulte la información de contacto que figura en la Guía de inicio rápido. Requisitos de ubicación IMPORTANTE: Respete todos los códigos y las ordenanzas vigentes Es responsabilidad del instalador cumplir con los espacios de instalación especificados en la placa que indica modelo/serie/ valores nominales. La placa que indica modelo/serie/valores nominales está ubicada en el marco detrás de una esquina superior de la puerta o en alguno de los costados del cajón. La placa que indica modelo/serie/valores nominales está ubicada en el marco detrás de una esquina superior de la puerta o en alguno de los costados del cajón. Las instalaciones empotradas deben dejar completamente encerrados los lados y la parte posterior de la estufa. Todas las aberturas en la pared o en el piso en donde se instalará la estufa deben estar selladas. Deben usarse las dimensiones de la abertura del gabinete que se muestran. Las dimensiones proporcionadas son los espacios mínimos. Debe instalarse el soporte antivuelco. Para instalar el soporte antivuelco enviado con la cocina, consulte la sección “Instalación del soporte antivuelco”. Se requiere un suministro eléctrico conectado a tierra. Consulte la sección “Requisitos eléctricos”. Póngase en contacto con un instalador de revestimiento de pisos competente para verificar que el revestimiento del piso pueda soportar por lo menos 200 °F (93 °C). Use una almohadilla aislante o una madera laminada de 1/4" (6,4 mm) debajo de la estufa si la va a instalar sobre una alfombra. IMPORTANTE: Para evitar daños a los armarios, consulte al constructor o al distribuidor de los armarios para asegurarse de que los materiales empleados no cambien de color, no se desprenda el laminado ni sufran ningún otro tipo de daño. Este horno fue diseñado de acuerdo con los requisitos de UL y CSA International y cumple con las temperaturas máximas permitidas para gabinetes de madera de 194 °F (90 °C). Requisitos de instalación adicionales para casas rodantes La instalación de esta estufa debe ajustarse a la Norma para la construcción y la seguridad de casas fabricadas, título 24 CFR, parte 3280 (antes Norma federal para la construcción y la seguridad de casas rodantes, título 24, HUD parte 280). Cuando esa norma no sea aplicable, use la Norma para instalaciones en casas fabricadas, ANSI A225.1/NFPA 501A o los códigos locales. En Canadá, la instalación de esta estufa debe hacerse conforme con las normas vigentes de CAN/CSA-Z240.1, su edición más reciente, o con los códigos locales. Las instalaciones en casas rodantes necesitan: Cuando se instale esta estufa en una casa rodante, deberá asegurarse según las instrucciones de este documento. Para la instalación en una casa rodante, deberá usarse un cable de suministro eléctrico de cuatro hilos. Deberá revisarse el cableado del aparato. Vea la sección “Conexión eléctrica, EE. UU. solamente”.46 Dimensiones del gabinete Las dimensiones de abertura del armario que se muestra son para una profundidad de mostrador de 25” (64,0 cm), una profundidad del armario de la base de 24” (61,0 cm) y una altura del mostrador de 36” (91,4 cm). IMPORTANTE: Si va a instalar una campana para estufa o una combinación microondas campana sobre la estufa, siga las instrucciones de instalación incluidas con la campana para estufa o la combinación microondas campana para las medidas de espacio sobre la superficie de cocción. Una cocina independiente puede instalarse próxima a paredes combustibles con una separación cero. A. Profundidad máx. del gabinete superior: 13" (33,0 cm) B. 30" (76,2 cm) de ancho mínimo de la abertura C. Para ver el espacio mínimo hasta la parte superior de la superficie de cocción, consulte la NOTA*. D. 30" (76,2 cm) de ancho mínimo de la abertura E. Salida: 8" (20,3 cm) a 22" (55,9 cm) desde cualquiera de los armarios, 7" (17,8 cm) máx. desde el piso F. La puerta o las bisagras del gabinete no deben extenderse dentro del área del recorte. *NOTA: 24" (61,0 cm) como mínimo cuando la base del gabinete de madera o de metal esté cubierta por madera moldeada retardante de llama de al menos 1/4" (0,64 cm), cubierta con una lámina de acero no inferior a N.° 28 MSG, acero inoxidable de 0,015" (0,4 mm), aluminio de 0,024" (0,6 mm) o cobre de 0,020" (0,5 mm). 30" (76,2 cm) de espacio mínimo entre la parte superior de la plataforma de la superficie de cocción y la base de un gabinete de madera o metal descubierto. Requisitos eléctricos — EE. UU. únicamente Si los códigos lo permiten y se emplea un cable de conexión a tierra separado, es recomendable que un instalador eléctrico competente determine si la ruta de conexión a tierra y el calibre del cable están de acuerdo con los códigos locales. No use un cable eléctrico de extensión. Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y de que cumplan con el Código nacional de electricidad (National Electrical Code), ANSI/NFPA 70, edición más reciente, y con todos los códigos y las ordenanzas locales. Se puede obtener una copia de las normas de los códigos antes indicados en: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 ADVERTENCIA: La conexión incorrecta del conductor de conexión a tierra del equipo puede dar como resultado el riesgo de un choque eléctrico. Si no está seguro de que la conexión a tierra del aparato sea la adecuada, verifíquela con un electricista o un técnico de servicio competente. No modifique el enchufe del cable de suministro eléctrico. Si no encaja en el tomacorriente, consulte con un electricista competente para instalar un tomacorriente adecuado. Conexión eléctrica Para instalar la estufa correctamente, se debe determinar el tipo de conexión eléctrica que se va a usar y seguir las instrucciones que aquí se proveen para el caso. La estufa debe estar conectada al voltaje eléctrico yfrecuencia apropiados según se especifica en la placa conel número de clasificación del modelo/serie. La placa que indica modelo/ serie/valores nominales está ubicada en el marco detrás de una esquina superior de la puerta o en alguno de los costados del cajón. A. La placa que indica modelo/serie/valores nominales está ubicada en el marco detrás de una esquina superior de la puerta o en alguno de los costados del cajón.47 Esta estufa se fabrica con el terminal neutro conectado ala carcasa. Use un cable de suministro eléctrico de 3 hilos, homologado por UL, de 40 A o 50 A (flexible) (vea la tablade clasificaciones de estufas a continuación). Si los códigoslocales no permiten la conexión a tierra a través del neutro,use un cable de suministro eléctrico de 4 hilos clasificadopara 250 voltios, 40 A o 50 A y comprobado para el uso conestufas. Valores nominales de la estufa* Valores nominales del kit de cable de suministro eléctrico y protección del circuito 120/240 voltios 120/208 voltios Amperios 8,8 a 16,5 kW 7,8 a 12,5 kW 40 o 50** 16,6 a 22,5 kW 12,6 a 18,5 kW 50

• La carga calculada por el Código eléctrico nacional (NEC) esinferior a la carga conectada total que se enumera en la placaque indica modelo/serie/valores nominales. ** Si se conecta a un circuito de 50 A, use un cable clasificado para 50 A con el kit. Para kits de cable clasificados para 50 A, use kits que especifiquen el uso con una abertura de conexión de 1

" (3,5 cm) de diámetro nominal. Se recomienda usar un disyuntor. La estufa se puede conectar directamente a una caja dedisyuntores (o un desconectador con fusible) a través de uncable flexible o con forro no metálico, de cobre o aluminio. Vea la sección “Conexión eléctrica, EE. UU. solamente”. Deje de 2 a 3 pies (61,0 cm a 91,4 cm) extra en la línea paraque se pueda mover la estufa en el caso que alguna vez seanecesario darle servicio. Debe proveerse un conector de conducto aprobado por UL en cada extremo del cable de suministro eléctrico (en la estufa y en la caja de empalmes). El tamaño de los hilos y las conexiones deben cumplir con la clasificación de la estufa. El diagrama de cableado está en la ficha técnica. La ficha técnica está en la parte posterior de la estufa, dentro de una bolsa plástica transparente. Si se va a conectar a un sistema de 4 hilos: Esta estufa ha sido fabricada con la conexión a tierra conectada al neutro por medio de un enlace. Se debe revisar la conexión a tierra para verificar que el hilo verde de puesta a tierra del cable de suministro eléctrico de 4 hilos esté conectado a la carcasa. Vea la sección “Conexión eléctrica, EE. UU. solamente”. Está prohibido hacer la conexión a tierra a través del conductor neutro para las nuevas instalaciones de circuito derivado (1996 NEC), las casas rodantes y los vehículos de recreación, o en un área donde los códigos locales prohíban la conexión a tierra a través del conductor neutro. Cuando se usa un tomacorriente de 4 hilos tipo NEMA 14-50R, se debe usar un cable de suministro eléctrico aprobado por UL para estufas, de 4 hilos, 250 voltios y 40 o 50 A (flexible). Este cable contiene 4 conductores de cobre con terminales de anillo o de horquilla con extremos abiertos y hacia arriba, terminado en un enchufe tipo NEMA 14-50P en el extremo de suministro eléctrico. El cuarto conductor (de conexión a tierra) debe estar identificado con una cubierta verde o verde/amarilla y el conductor neutro debe estar identificado con una cubierta blanca. El cable debe ser Tipo SRD o SRDT con un protector de cables incluido en la lista de UL y de un largo mínimo de 4 pies (1,22 metros). Tomacorriente de 4 hilos (14-50R) Los tamaños mínimos para conductores del cable eléctrico de 4 hilos de cobre son: Circuito de 40 A 2 conductores N.° 8 1 hilo blanco neutro N.° 10 1 hilo verde a tierra N° 8 Si se va a conectar a un sistema de 3 hilos: Es posible que los códigos locales permitan el uso de un cable de suministro eléctrico homologado por UL de 3 hilos, 250 voltios, 40 o 50 A (flexible). Este cable contiene 3 conductores de cobre con terminales de anillo o de horquilla con extremos abiertos y hacia arriba, terminado en un enchufe tipo NEMA 10-50P en el extremo de suministro eléctrico. Los conectores del extremo del aparato deben estar en el punto en que el cable de suministro eléctrico ingresa al aparato, que usa un tomacorriente de 3 hilos de Tipo NEMA 10-50R. Tomacorriente de 3 hilos (10-50R) Requisitos eléctricos – Solo en Canadá ADVERTENCIA Peligro de Choque Eléctrico Conecte la estufa a tierra. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. Si los códigos lo permiten y se emplea un cable de conexión a tierra separado, es recomendable que un instalador eléctrico competente determine si la ruta de conexión a tierra y el calibre del cable están de acuerdo con los códigos locales. Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y en conformidad con el National Electrical Code (Código Nacional Eléctrico), ANSI/NFPA 70, última edición, o las normas de CSA C22.1-94, Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N.° O-M91, última edición, y todos los códigos y ordenanzas locales. Se puede obtener una copia de las normas de los códigos antes indicados en: Canadian Standards Association 178 Rexdale Blvd. Toronto, ON M9W 1R3 CANADA48 Si no está seguro de que la conexión a tierra de la estufa sea adecuada, verifíquela con un instalador eléctrico competente. Valores nominales de la estufa* Valores nominales del kit de cable de suministro eléctrico y protección del circuito 120/240 V 120/208 V Amperios

• La carga calculada por el Código eléctrico nacional (NEC) es inferior a la carga conectada total que se enumera en la placa que indica modelo/serie/valores nominales. ** Para kits de cable clasificados para 50 A, use kits que especifiquen el uso con una abertura de conexión de 1 ³⁄8" (34,9 mm) de diámetro nominal. Se recomienda un fusible retardador o un disyuntor. La estufa está equipada con un Cable eléctrico certificado por CSA International que debe enchufar en un receptáculo de pared 14-50R estándar. No use un cable eléctrico de extensión. INSTALACIÓN Desempaque la estufa ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar o desinstalar el aparato. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Quite los materiales de envío, la cinta adhesiva y la película

2. Saque las parrillas del horno y el paquete de piezas del

3. No quite la base de transporte en este momento.

4. En las estufas con un cajón de almacenamiento:

Retire el cajón de almacenamiento. Consulte la sección “Cajón de almacenamiento”. Use un trinquete de accionamiento de 1/4" para bajar las patas niveladoras traseras dando medio giro. Use una llave o pinzas para descender las patas niveladoras delanteras media vuelta. A. Trinquete de accionamiento de 1/4" B. Pata niveladora posterior C. Llave o pinzas D. Pata niveladora delantera En estufas con un cajón de calentamiento o cajón de almacenamiento premium: En las estufas con un cajón de calentamiento o cajón de almacenamiento premium, no se puede acceder a las patas posteriores retirando el cajón de calentamiento o el cajón de almacenamiento premium. Será necesario regular las patas posteriores desde el exterior de la estufa. Use una llave o pinzas para descender las patas niveladoras delanteras y posteriores media vuelta. A. Pata niveladora posterior B. Llave o pinza C. Pata niveladora delantera49 Instalación del soporte antivuelco ADVERTENCIA Peligro de vuelco Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto. Instale el soporte antivuelco fijado al piso o a la pared según las instrucciones de instalación. Deslice la estufa hacia atrás de modo que la pata trasera quede enganchada en la ranura del soporte antivuelco. Si traslada de lugar la estufa, vuelva a asegurar el soporte antivuelco. No ponga a funcionar la estufa sin tener el soporte antivuelco instalado y asegurado. No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos.

1. Retire el soporte antivuelco de donde está fijado con cinta

adhesiva dentro del cajón de calentamiento o cajón de almacenamiento.

2. Decida qué método de montaje usará: en el piso o en la

pared. Si tiene piso de piedra o de mampostería, puede usar el método de montaje en la pared. Si instala la estufa en una casa rodante, deberá fijar la estufa al piso.

3. Determine y marque la línea central del espacio del recorte. El

montaje puede instalarse en el lado izquierdo o derecho del área recortada. Ubique el soporte de montaje contra la pared en el recorte de modo que la muesca en V del soporte esté a

" (31,9 cm) de la línea central, como se muestra. A. 12

" (31,9 cm) B. Muesca en V del soporte

" (3 mm), que coincidan con los orificios del soporte para el método de montaje que haya determinado. Vea las ilustraciones a continuación. Montaje a través del piso Posición posterior Posición frontal Diagonal (2 opciones) Montaje en la pared

5. Con un destornillador Phillips, monte el soporte antivuelco a la

pared o piso con los dos tornillos n.° 12 x 1

6. Mueva la estufa lo suficientemente cerca de la abertura como

para permitir que se hagan las conexiones eléctricas finales. Retire la base de envío, el cartón o la madera de debajo de la estufa.

7. Mueva la estufa a su ubicación final, asegurándose de que la

pata niveladora trasera se deslice dentro del soporte antivuelco.

8. Mueva la estufa hacia adelante sobre la base de envío, el

cartón o la madera para continuar la instalación según las instrucciones de instalación siguientes.50 Regule las patas niveladoras

1. Si es necesario ajustar la altura de la estufa, use una llave o

pinzas para aflojar las 4 patas niveladoras. Esto puede hacerse con la estufa sobre su parte posterior o con la estufa apoyada sobre 2 patas después de haberla colocado nuevamente en posición vertical. NOTA: para colocar la estufa nuevamente en posición vertical, coloque una hoja de cartón o una madera delante de la estufa. Con la ayuda de 2 o más personas, coloque la estufa de pie nuevamente sobre el cartón o la madera. ADVERTENCIA Peligro de vuelco Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto. Instale el soporte antivuelco fijado al piso o a la pared según las instrucciones de instalación. Deslice la estufa hacia atrás de modo que la pata trasera quede enganchada en la ranura del soporte antivuelco. Si traslada de lugar la estufa, vuelva a asegurar el soporte antivuelco. No ponga a funcionar la estufa sin tener el soporte antivuelco instalado y asegurado. No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos.

2. Mida la distancia desde la parte superior del mostrador hasta

3. Mida la distancia desde la parte superior de la superficie de

cocción hasta la parte inferior de las patas niveladoras. La distancia debe ser la misma. De lo contrario, regule las patas niveladoras para corregir la altura. Las patas niveladoras pueden aflojarse para agregar hasta un máximo de 1" (2,5 cm). Se necesita un mínimo de 3/16" (5 mm) para enganchar el soporte antivuelco. NOTA: si regula la altura cuando la estufa está de pie, incline la estufa hacia atrás para regular las patas delanteras y, después, inclínela hacia adelante para regular las patas traseras.

4. Cuando la estufa esté a la altura correcta, cerciórese de que

haya un espacio adecuado debajo de la estufa para el soporte antivuelco. Antes de deslizar la estufa a su ubicación final, verifique que el soporte antivuelco se pueda deslizar debajo de la estufa y sobre la pata niveladora posterior antes de instalar el soporte. NOTA: si se va a usar un kit de adornos, la parte superior de la superficie de cocción debe estar más alta que el mostrador. Consulte las instrucciones de instalación que se incluyen con el kit de adornos para ver la altura correcta. Nivelación de la estufa Para determinar si tiene tecnología AquaLift

o limpieza con vapor, consulte la sección “Mantenimiento y cuidado de la estufa”. Para estufas con tecnología AquaLift

o limpieza con vapor:

1. Coloque un nivel sobre el piso del horno, como se indica en

una de las dos figuras a continuación, según el tamaño del nivel. Verifique con el nivel de lado a lado y del frente hacia la parte posterior.

2. Si la estufa no está nivelada, jálela hacia delante hasta quitar

la pata niveladora posterior del soporte antivuelco.

3. Siga las indicaciones del estilo 1 o del estilo 2, según el estilo

de cajón suministrado con la estufa. Para estufas sin tecnología AquaLift

o limpieza con vapor:

1. Coloque una parrilla plana estándar en el horno.

2. Coloque el nivel sobre la parrilla y revise el nivel de la estufa,

primero de lado a lado y luego de adelante hacia atrás.

3. Si la estufa no está nivelada, jálela hacia delante hasta quitar

la pata niveladora posterior del soporte antivuelco.

4. Siga las indicaciones del estilo 1 o del estilo 2, según el estilo

de cajón suministrado con la estufa. Estilo 1: En las estufas con cajón de almacenamiento: Use un trinquete de accionamiento de 1/4", una llave o pinzas para regular las patas niveladoras hacia arriba o hacia abajo hasta que la estufa esté nivelada. Empuje la estufa a su posición final. Verifique que la pata niveladora trasera esté enganchada en el soporte antivuelco. Estilo 2: Estufas con cajón de calentamiento o cajón de almacenamiento premium: Use una llave o pinzas para regular las patas niveladoras hacia arriba o hacia abajo hasta que la estufa esté nivelada. Empuje la estufa a su posición final. Verifique que la pata niveladora trasera esté enganchada en el soporte antivuelco. NOTA: La estufa debe estar nivelada para un rendimiento satisfactorio del horneado y resultados óptimos de la limpieza con las funciones de tecnología AquaLift

y limpieza con vapor.51 Conexión eléctrica — EE. UU. únicamente Cable de suministro eléctrico ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de darle mantenimiento. Use un cable de suministro eléctrico nuevo de 40 amp. Enchufe en un contacto con conexión a tierra. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. Cable directo ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de darle servicio. Use un alambre de cobre de calibre 8 o un alambre de aluminio de calibre 6. Conecte la estufa a tierra. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

1. Desconecte el suministro eléctrico.

2. Quite los tornillos de la tapa del bloque de terminal ubicados

en la parte posterior de la estufa. Jale la tapa hacia abajo y hacia usted para sacarla de la estufa. A. Dos lengüetas de montaje a cada lado B. Cubierta del bloque de terminales C. Tornillos de cabeza hexagonal

3. Según cuál sea su modelo, retire la etiqueta plástica que

sostiene tres tuercas hexagonales de 10-32 del poste medio del bloque de terminales. O BIEN Retire la tuerca hexagonal de 10-32 de la parte superior de cada uno de los 3 bloques de terminales y resérvela.

4. Agregue el protector de cables.

Estilo 1: Protector de cables del cable de suministro de energía Retire el disco removible para el cable de suministro de energía. Ensamble en la abertura un protector de cables que esté en la lista de UL. A. Protector de cables aprobado por UL Apriete el tornillo del protector de cables contra el cable de suministro eléctrico.52 Estilo 2: Protector de cables para cable directo Quite el disco removible según sea necesario para la conexión del conducto flexible. Ensamble en la abertura un conector de conducto que esté en la lista de UL. A. Tuerca de retención desmontable B. Conducto Apriete el tornillo del protector de cables contra el conducto flexible.

5. Complete la instalación según las instrucciones que

correspondan al tipo de conexión eléctrica que tenga: 4 hilos (recomendada) 3 hilos (si no existe conexión de 4 hilos) Opciones para la conexión eléctrica Si la casa tiene: Y se va a hacer la conexión con: Vaya a la sección: Tomacorriente de 4 hilos (Tipo NEMA 14-50R) Un cable de suministro eléctrico homologado por UL para estufas, 250 voltios como mínimo, 40 A Conexión de 4 hilos: Cable de suministro eléctrico Cable directo de 4 hilos Una caja de disyuntores o un desconectador con fusible Conexión de 4 hilos: Cable directo Si la casa tiene: Y se va a hacer la conexión con: Vaya a la sección: Tomacorriente de 3 hilos (tipo NEMA 10-50R) Un cable de suministro eléctrico homologado por UL para estufas, 250 voltios como mínimo, 40 A Conexión de 3 hilos: Cable de suministro eléctrico Cable directo de 3 hilos Una caja de disyuntores o un desconectador con fusible Conexión de 3 hilos: Cable directo Conexión de 4 hilos: Cable de suministro eléctrico Use este método para: Nuevas instalaciones de circuito derivado (1996 NEC) Casas rodantes Vehículos de recreación En un área donde los códigos locales prohíban la conexión a tierra a través del terminal neutro

1. Parte de la banda metálica de conexión a tierra se debe

recortar y retirar. A. Banda metálica de conexión a tierra B. Deseche C. Tornillo de enlace a tierra

2. Use un destornillador Phillips para retirar el tornillo de enlace

a tierra de la parte posterior de la estufa. Reserve el tornillo de enlace a tierra y el extremo del enlace a tierra que hay debajo del tornillo.53

3. Pase el cable de suministro eléctrico a través del protector de

cables en la placa del cable/conducto en la base de la estufa. Deje el hilo lo suficientemente flojo para poder conectar el cableado al bloque de terminal. A. Bloque de terminales B. Tornillo de enlace a tierra C. Protector de cables aprobado por UL D. Hilos del cable de suministro eléctricoAB(12.7 cm)5"

4. Use un destornillador Phillips para conectar el hilo verde a

tierra del cable de suministro eléctrico a la estufa con el tornillo de enlace a tierra y la sección del enlace a tierra. Debe sujetarse primero el hilo de puesta a tierra.

5. Use un sacatuercas de 3/8" (9,5 mm) para conectar el cable

neutral (blanco) al poste central del bloque de terminales con una de las tuercas hexagonales de 10-32. A. Tuerca hexagonal 10-32 B. Tornillo de enlace a tierra C. Línea 2 (rojo) D. Hilo de conexión a tierra (verde) E. Hilo neutro (centro) F. Línea 1 (negro)

6. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a

los postes externos del bloque de terminales con tuercas hexagonales 10-32.

7. Apriete firmemente las tuercas hexagonales

NOTA: Para reemplazar el cable de suministro eléctrico, use únicamente cable eléctrico clasificado para 250 voltios como mínimo, 40 A o 50 A, marcado para el uso con una abertura de conexión de 1

" (3,5 cm) de diámetro nominal, con terminales de anillo y marcado para el uso con estufas.

8. Apriete los tornillos del protector de cables.

9. Vuelva a colocar la tapa de acceso del bloque de terminal.

Conexión de 3 hilos: Cable de suministro eléctrico Use este método solamente si los códigos locales permiten conectar el conductor a tierra del chasis al hilo neutro del cable de suministro eléctrico.

1. Pase el cable de suministro eléctrico a través del protector de

cables en la placa del cable/conducto en la base de la estufa. Deje el hilo lo suficientemente flojo para poder conectar el cableado al bloque de terminal. A. Bloque de terminales B. Tornillo de enlace a tierra C. Protector de cables aprobado por UL D. Hilos del cable de suministro eléctrico, abertura grande

" (9,5 mm) para conectar el cable neutral (blanco) al poste central del bloque de terminales con una de las tuercas hexagonales de 10-32. A. Tuerca hexagonal 10-32 B. Línea 2 (rojo) C. Tornillo de enlace a tierra D. Hilo neutro (blanco) E. Línea 1 (negro)

3. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a

los postes externos del bloque de terminales con tuercas hexagonales 10-32.

4. Apriete firmemente las tuercas hexagonales.

NOTA: Para reemplazar el cable de suministro eléctrico, use únicamente cable eléctrico clasificado para 250 voltios como mínimo, 40 A o 50 A, marcado para el uso con una abertura de conexión de 1

" (3,5 cm) de diámetro nominal, con terminales de anillo y marcado para el uso con estufas.

5. Apriete los tornillos del protector de cables.

IMPORTANTE: Verifique el apriete de las tuercas hexagonales.

6. Vuelva a colocar la tapa de acceso del bloque de terminal.54

Instalación de cable directo: Hilo de cobre o aluminio Esta estufa se puede conectar directamente a la desconexión con fusible o a la caja de disyuntores. Según el suministro eléctrico que tenga, realice la conexión de 3 o de 4 hilos necesaria.

1. Pele el recubrimiento exterior 3" (7,6 cm) para que los hilos

queden expuestos. Pele

" (9,5 mm) del aislamiento en el extremo de cada hilo.

2. Deje suficiente holgura en el hilo como para fijar el bloque de

terminales del cableado con facilidad.

3. Complete la conexión eléctrica de acuerdo con el tipo de

suministro de energía que usted tenga (conexión de 3 ó 4 hilos). 4 hilos (recomendada) 3 hilos (si no existe conexión de 4 hilos) Conexión de 4 hilos: Cable directo Use este método para: Nuevas instalaciones de circuito derivado (1996 NEC) Casas rodantes Vehículos de recreación En un área donde los códigos locales prohíban la conexión a tierra a través del terminal neutro

1. Parte de la banda metálica de conexión a tierra se debe

recortar y retirar. A. Banda metálica de conexión a tierra B. Deseche C. Tornillo de enlace a tierra

2. Use un destornillador Phillips para retirar el tornillo de enlace

a tierra de la parte posterior de la estufa. Reserve el tornillo de enlace a tierra y el extremo del enlace a tierra que hay debajo del tornillo.

3. Pase los cables a través del protector de cables en la base de

la estufa. Deje la holgura suficiente como para fijar el cableado al bloque de terminales con facilidad. A. Bloque de terminales B. Tornillo de enlace a tierra C. Placa de cable/ conducto D. Hilo desnudo de conexión a tierra (verde) E. Hilo de línea 2 (rojo) F. Hilo neutro (blanco) G. Hilo de línea 1 (negro)

4. Sujete las lengüetas de los terminales a los hilos de la línea 1

(negro) , neutra (blanca) y línea 2 (roja). Afloje (no retire) el tornillo opresor en la parte delantera de la lengüeta de los terminales e inserte el hilo expuesto a través de la parte inferior de las lengüetas de los terminales. Apriete con firmeza el tornillo opresor con la torsión que se muestra en la tabla Especificaciones de torsión para hilos desnudos. A. Lengüeta de terminal B. Tornillo opresor C. Hilo de línea 2 (rojo) D. Hilo neutro (blanco) E. Hilo de línea 1 (negro) Especificaciones de torsión para hilos desnudos Fijación de lengüetas de terminales al bloque de terminales: 20 lb-in (2,3 N-m) Calibre del hilo Torsión Cobre, calibre 8 25 lb-in (2,8 N-m) Aluminio, calibre 6 35 lb-in (4,0 N-m)

5. Use un destornillador hexagonal o Phillips para conectar el

hilo a tierra (verde) desnudo a la estufa con el tornillo de enlace a tierra y la sección del enlace a tierra. Primero se debe fijar el cable a tierra, que no debe estar en contacto con ningún otro terminal.55

" (9,5 mm) para conectar el cable neutral (blanco) al poste central del bloque de terminales con una de las tuercas hexagonales de 10-32. A. Tuerca hexagonal 10-

B. Línea 2 (rojo) C. Hilo desnudo de conexión a tierra (verde) D. Tornillo de enlace a tierra E. Hilo neutro (blanco) F. Línea 1 (negro) G. Lengüeta de terminal

7. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a

los postes externos del bloque de terminales con tuercas hexagonales 10-32.

8. Apriete firmemente las tuercas hexagonales.

9. Vuelva a colocar la tapa de acceso del bloque de terminal.

Conexión de 3 hilos: Cable directo Use este método solamente si los códigos locales permiten conectar el conductor a tierra al hilo neutro de suministro eléctrico.

1. Pase los cables a través del conducto en la placa del cable/

conducto en la base de la estufa. Deje el hilo lo suficientemente flojo para poder conectar el cableado al bloque de terminal. A. Bloque de terminales B. Tornillo de enlace a tierra C. Placa de cable/ conducto D. Hilo de línea 2 (rojo) E. Hilo desnudo de conexión a tierra (verde) F. Hilo de línea 1 (negro)

2. Fije las lengüetas de los terminales a los hilos de la línea 2

(rojo), de conexión a tierra desnudo (verde) y de la línea 1 (negro). Afloje (no retire) el tornillo opresor en la parte delantera de la lengüeta de los terminales e inserte el hilo expuesto a través de la parte inferior de las lengüetas de los terminales. Apriete con firmeza el tornillo opresor con la torsión que se muestra en la tabla Especificaciones de torsión para hilos desnudos. A. Lengüeta de terminal B. Tornillo opresor C. Hilo de línea 2 (rojo) D. Hilo desnudo de conexión a tierra (verde) E. Hilo de línea 1 (negro) Especificaciones de torsión para hilos desnudos Fijación de lengüetas de terminales al bloque de terminales: 20 lb-in (2,3 N-m) Calibre del hilo Torsión Cobre, calibre 8 25 lb-in (2,8 N-m) Aluminio, calibre 6 35 lb-in (4,0 N-m)

" (9,5 mm) para conectar el cable a tierra (verde) desnudo al poste central del bloque de terminales con una de las tuercas hexagonales de 10-32. A. Tuerca hexagonal 10-32 B. Línea 2 (rojo) C. Tornillo de enlace a tierra D. Hilo desnudo de conexión a tierra (verde) E. Línea 1 (negro) F. Lengüeta de terminal

4. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a

los postes externos del bloque de terminales con tuercas hexagonales 10-32.

5. Apriete firmemente las tuercas hexagonales.

6. Vuelva a colocar la tapa de acceso del bloque de terminal.56

Verifique que el soporte antivuelco esté instalado y enganchado En las estufas con un cajón de almacenamiento:

1. Retire el cajón de almacenamiento. Consulte la sección

“Cajón de almacenamiento”.

2. Use una linterna para mirar debajo de la parte inferior de la

3. Verifique visualmente que la pata trasera de la estufa esté

insertada en la ranura del soporte antivuelco. En estufas con un cajón de calentamiento o cajón de almacenamiento premium:

1. Coloque el lado externo del pie contra la parte delantera

inferior del cajón de calentamiento o cajón de almacenamiento premium; después, aferre el lado inferior derecho o izquierdo del panel de control, como se muestra. NOTA: Si el mostrador está montado con salpicadero, tal vez sea necesario levantar la estufa más alto de lo que se muestra en la ilustración.

2. Intente inclinar lentamente la estufa hacia adelante.

Si enseguida siente resistencia, quiere decir que la pata de la estufa está enganchada en el soporte antivuelco.

3. Si la parte posterior de la estufa se levanta más de 1/2"

(1,3 cm) del piso sin resistencia, deje de inclinar la estufa y desciéndala con suavidad nuevamente al piso. La pata de la estufa no está enganchada en el soporte antivuelco. IMPORTANTE: Si hay un sonido de estallido o explosión cuando se levanta la estufa, es posible que no esté completamente enganchada en el soporte. Revise si hay obstrucciones que impiden que la estufa se deslice hacia la pared o impiden que la pata de la estufa se deslice en el soporte. Verifique que el soporte se mantenga seguro en el lugar con los tornillos de montaje.

4. Deslice la estufa hacia delante y verifique que el soporte

antivuelco esté fijado con firmeza al piso o a la pared.

5. Deslice la estufa hacia atrás de modo que la pata trasera

quede insertada en la ranura del soporte antivuelco. IMPORTANTE: Si la parte posterior de la estufa se separa más de 2" (5,1 cm) de la pared de montaje, es posible que la pata posterior de la estufa no se haya enganchado con el soporte. Deslice hacia adelante la estufa para determinar si hay una obstrucción entre la estufa y la pared de montaje. Si necesita asistencia o servicio técnico, Consulte la Guía rápida de inicio para ver la información de contacto.

6. Repita los pasos 1 y 2 para cerciorarse de que la pata de la

estufa esté enganchada en el soporte antivuelco. Si la parte posterior de la estufa se separa más de 1/2" (1,3 cm) del piso sin resistencia, es posible que el soporte antivuelco no se haya instalado correctamente. No ponga a funcionar la estufa sin tener el soporte antivuelco instalado y asegurado. Consulte la Guía rápida de inicio para ver la información de contacto. Cajón de calentamiento o cajón de almacenamiento Premium Retire todos los elementos que haya dentro del cajón de calentamiento o el cajón de almacenamiento premium y espere hasta que la estufa se enfríe por completo antes de intentar retirar el cajón. Para desinstalar:

1. Abra el cajón de calentamiento o el cajón de almacenamiento

Premium por completo.

2. Con un destornillador de punta plana, afloje con cuidado el

cajón de calentamiento o el cajón de almacenamiento premium de la muesca de alineación deslizante y levante la lengüeta de alineación del cajón de la guía de deslizamiento. A. Destornillador de punta plana B. Lengüeta de alineación del cajón C. Muesca de deslizamiento del cajón

3. epita el paso 2 en el otro lado. El cajón de calentamiento o el

cajón de almacenamiento premium ya no están sujetos a las guías del cajón. Con las dos manos, levante el cajón de calentamiento o el cajón de almacenamiento premium para completar el retiro.57 Para colocarla:

1. Alinee las muescas de la parte de adelante del cajón con las

muescas en las guías del cajón que hay a ambos lados. Inserte las lengüetas de alineación de la parte trasera en las guías del cajón a ambos lados. A. Lengüeta de alineación del cajón B. Muesca de deslizamiento del cajón

2. Empuje el cajón de calentamiento o el cajón de

almacenamiento premium por completo hacia adentro.

3. Abra y cierre el cajón de calentamiento o el cajón de

almacenamiento premium para asegurarse de que esté bien encajado sobre las guías a ambos lados. Cajón de almacenamiento (en algunos modelos) El cajón de almacenamiento puede retirarse. Antes de retirarlo, cerciórese de que esté frío y vacío. Para retirarlo:

1. Retire el cajón de almacenamiento en sentido recto hasta el

tope. A. Muesca de tope del cajón

2. Levante el frente del cajón y retire el cajón hacia afuera.

Para volver a colocarlo:

1. Levante el frente del cajón y coloque la parte posterior del

cajón dentro de la estufa de modo que la muesca de tope del cajón quede detrás de la guía del cajón.

2. Descienda el cajón de modo que el borde del riel de

deslizamiento caiga dentro de la ranura en la guía del cajón.

3. Empuje lentamente el cajón dentro de la estufa.

A. Enganche la guía del cajón NOTA: Cuando están correctamente instaladas, las guías deslizantes posteriores de la base del cajón se engancharán con los rieles de la base y el cajón no se inclinará cuando se coloquen elementos en su interior. Puerta del horno Para el uso normal de la estufa, se sugiere no retirar la puerta del horno. Sin embargo, si es necesario quitarla, asegúrese de que el horno esté apagado y frío. Después, siga estas instrucciones. La puerta del horno es pesada. Para desinstalar:

1. Abra por completo la puerta del horno.

2. Pellizque la traba de la bisagra con dos dedos y tire hacia

adelante. Repita en el otro lado de la puerta del horno. A. Traba de bisagra

3. Cierre la puerta del horno tanto como sea posible.

4. Levante la puerta del horno sosteniéndola de ambos lados.

Continúe empujando la puerta del horno para cerrarla y sáquela del marco de la puerta del horno.58 Para colocarla:

1. Inserte los dos brazos de suspensión en la puerta.

2. Abra la puerta del horno.

Debería escuchar un chasquido cuando la puerta queda en su lugar.

3. Mueva las palancas de la bisagra nuevamente a la posición

trabada. Verifique que la puerta pueda abrirse y cerrarse bien. De lo contrario, repita los procedimientos para retirar e instalar la puerta. Completar la instalación

1. Verifique que todas las piezas estén ahora instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para ver cuál se omitió.

2. Verifique que tenga todas las herramientas.

3. Deseche o recicle todos los materiales de empaque.

4. Verifique que la estufa esté nivelada. Vea la sección

“Nivelación de la estufa”.

5. Use una solución suave de limpiador doméstico líquido y

agua tibia para quitar el residuo ceroso que deje el material de embalaje. Seque meticulosamente con un paño suave. Para más información, vea la sección “Cuidado de la estufa” del Manual de uso y cuidado o las Instrucciones del usuario.

6. Lea la Guía rápida de inicio y la Guía de controles en línea.

7. Enchufe el cable de suministro de energía en el contacto

apropiado. Encienda el aparato.

8. Encienda los quemadores de superficie y el horno. Consulte

la Guía rápida de inicio y la Guía de controles en línea para obtener instrucciones específicas sobre el funcionamiento de la cocina. Si la estufa no funciona, revise lo siguiente: Que el fusible de la casa esté intacto y ajustado o que no se haya disparado el cortacircuitos. Que la estufa esté conectada en un tomacorriente con conexión a tierra. Que el suministro eléctrico esté conectado. IMPORTANTE: Si aparece un código de error “F9” o “F9, E0” en el control de la estufa, es posible que el tomacorriente de la casa esté mal cableado. Póngase en contacto con un electricista calificado para verificar el suministro eléctrico. Consulte la sección de Solución de problemas en línea. Cuando la estufa haya estado encendida durante 5 minutos, verifique que haya calor. Si la estufa está fría, apáguela y póngase en contacto con un técnico de servicio calificado. Cómo mover la estufa ADVERTENCIA Peligro de vuelco Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto. Instale el soporte antivuelco fijado al piso o a la pared según las instrucciones de instalación. Deslice la estufa hacia atrás de modo que la pata trasera quede enganchada en la ranura del soporte antivuelco. Si traslada de lugar la estufa, vuelva a asegurar el soporte antivuelco. No ponga a funcionar la estufa sin tener el soporte antivuelco instalado y asegurado. No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y adultos. Cuando mueva la estufa, deslícela sobre un pedazo de cartón o madera para prevenir que se dañe el revestimiento del piso. Si es necesario quitar la estufa para limpiar o realizar mantenimiento: Para estufas conectadas con cable de suministro eléctrico:

1. Deslice la estufa hacia adelante.

2. Desenchufe el cable de suministro de eléctrico.

3. Termine la limpieza o el mantenimiento.

4. Enchufe el cable de suministro de energía.

5. Verifique que el soporte antivuelco esté instalado y

enganchado. Vea la sección “Verifique que el soporte antivuelco esté instalado y enganchado”.

6. Verifique que la estufa esté nivelada.W11443024A

©2020 All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. Todos los derechos reservados. Se usa bajo licencia en Canadá. Para estufas de cableado directo: ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de darle mantenimiento. Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar. No seguir estas Instrucciones puede ocasionar la muerte o choque eléctrico.

1. Desconecte el suministro eléctrico.

2. Deslice la estufa hacia adelante.

3. Termine la limpieza o el mantenimiento.

4. Verifique que el soporte antivuelco esté instalado y

enganchado. Vea la sección “Verifique que el soporte antivuelco esté instalado y enganchado”.

5. Verifique que la estufa esté nivelada.

6. Reconecte el suministro eléctrico.
