MANUAL DE USUARIO John Deere Ground Force PEG PEREGO

Si la batería ya está cargada, el LED verde ya está encendido o se enciende en verde poco después de que se ejecute B. Si la vida útil de la batería se reduce la próxima vez que la use, comuníquese con el Servicio de atención al cliente para obtener ayuda para verificar el funcionamiento de la batería y del cargador de batería. Una vez que se completa la carga y el LED está encendido, desconecte primero el cargador de la batería de la toma de corriente principal, luego el terminal de la batería. Conecte la batería al sistema eléctrico de su juguete, que ya está listo para usar. El cargador está provisto de un dispositivo de seguridad. En caso de una elevada temperatura interna, o si se produce un cortocircuito en la batería, un dispositivo de protección intervendrá para impedir el suministro de una corriente fuerte, que podría romper el cargador. En este caso es necesario desconectar el cargador de baterías de la toma doméstica, resolver la causa del cortocircuito y volver a conectar el conjunto en la toma de alimentación.!

INSTALACIÓN DE LA BATERÍA

SUSTITUCIÓN DE LA BATERÍA

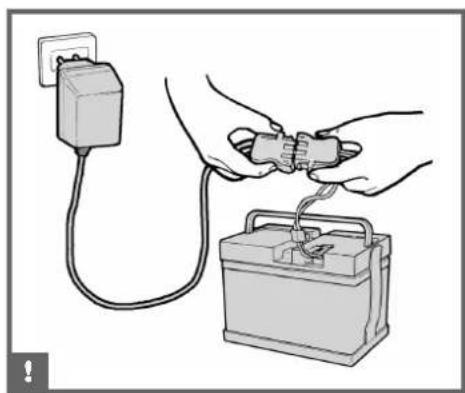

!• Conecte el cargador de la batería con un socket doméstico. Conecte el cargador de batería con la batería. INSTALLING BATTERY

INSTALACIÓN DE LA BATERÍA

• Si han comprado o tienen una batería Peg Perego de 12V/12Ah, hay que eliminar el espesor de plástico (A) sacándolo del sujetabatería.

• Volver a colocar la batería nueva con el sujetabatería en su alojamiento; fijar el sujeta-batería con los dos tornillos.

• Conectar la clavija de la batería a la de la instalación eléctrica.

• Volver a cerrar la cabina colocando el gancho, como anteriormente mostrado. BATTERY RECHARGE

LA OPERACIÓN DE CARGA DE

CUALQUIER INTERVENCIÓN

QUITARLA DEL JUGUETE. SÓLO PARA EL BRASIL: TENSIÓN DEL CARGADOR: 127V - 60 HZ.

OBSERVACIÓN: NO UTILIZAR EL

CARGADOR DE LA BATERÍA CON

UNA TENSIÓN DE 220V.

• Instalación de la batería: Abrir y subir el capó girando el pasador negro 90 grados con una moneda. Girar el capó hacia adelante.

• Meter la clavija del cargador de baterías en un enchufe doméstico. Conectar la clavija B con la clavija C del cargador de baterías. Una vez terminada la carga desconectar el cargador de baterías del enchufe doméstico, luego desconectar la clavija C de la clavija B.

• Meter a fondo la clavija B en la clavija A hasta oír clic. Meter el sujeta-batería. Una vez terminada la operación hay que acordarse siempre de cerrar y fijar la tapa del alojamiento de la batería. BATTERY REPLACEMENT

SUSTITUCIÓN DE LA BATERÍA

• Abrir el capó como se ha descrito con anterioridad. Desconectar la batería de la instalación eléctrica apretando los costados de las clavijas.

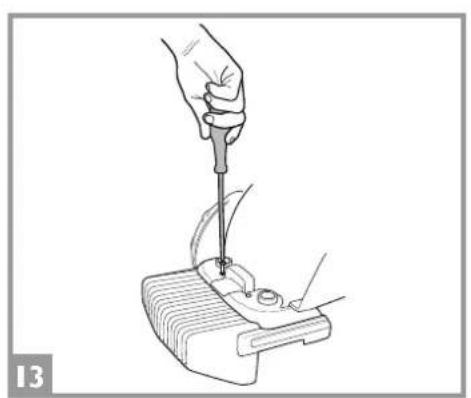

• Aflojar los 2 tornillos del sujeta-batería como indica la figura.

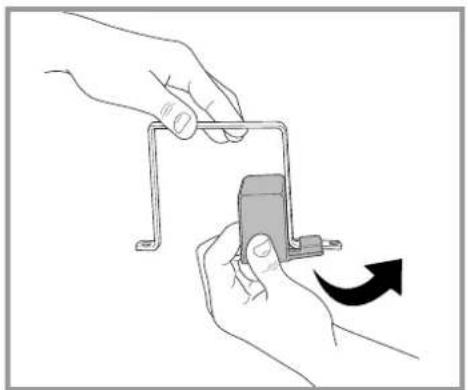

• Sacar el sujeta-batería de la batería que no funciona. 4ASSEMBLY MONTAGE MONTAJE

CENTRO DE ASISTENCIA. NO

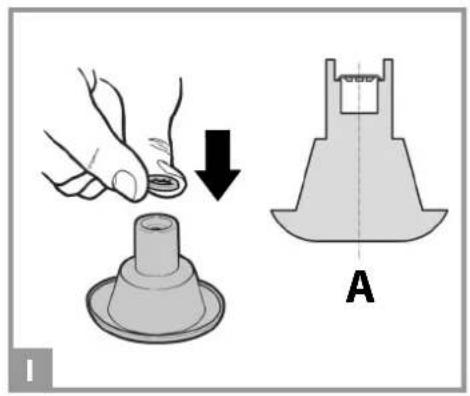

INSTALARSE. 1 •Introducir un retén en forma de arandela en la herramienta de instalación con el lado acabado hacia arriba. ATENCIÓN: las lengüetas de la arandela autobloqueante tienen que estar hacia el interior de la herramienta (véase el detalle A). 2 •Situar un extremo del eje del remolque en la herramienta de instalación del retén y golpear el eje en la herramienta (y el retén) hasta que se haya asentado completamente 3 •Introducir el casquillo blanco en cada una de las ruedas del remolque tal y como se muestra. 4 •Instalar en el eje las partes con el orden siguiente: 1) arandela, 2) rueda (cubo hacia abajo) 3) 2da rueda (cubo hacia arriba) 4) arandelas. ATENCIÓN: Comprobar que las ruedas estén metidas correctamente, es decir, con los tapacubos hacia fuera. 5 •Colocar el retén en la herramienta de instalación, poner la herramienta en el extremo superior del eje y golpear hasta que se asiente. Quitar la herramienta. 6 •Situar el conjunto de la rueda y el eje en el chasis del remolque con las arandelas fuera de la base y apretar hasta que el eje se asiente firmemente en el chasis. 7 •Meter el pivote rojo en la lengüeta del chasis del remolque. 8 •Quitar los 5 tapones de protección del fondo del remolque. 9 •Montar los costados amarillos del remolque, con la parte acabada mirando hacia fuera. ENGLISH

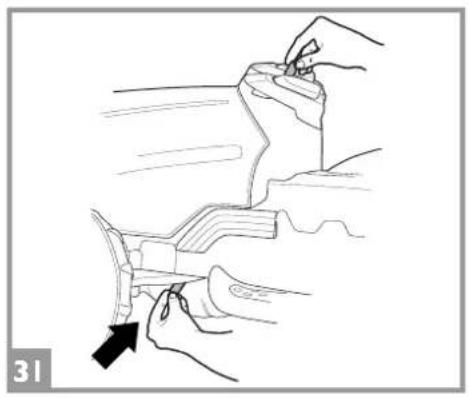

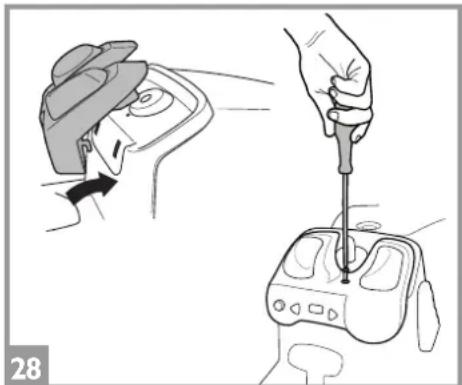

• Quitar el tornillo instalado. Colocar el capó insertando la bisagra en las ranuras del soporte de la bisagra del chasis (1). Después, atornillar la bisagra (2). Cerrar el capó y usar una moneda para bloquear el seguro del pasador (3). 15 •Introducir a presión las 2 luces iguales centrales, prestando atención a las 3 ranuras de cada una. 16 •Montar las 2 luces laterales restantes. ¡Atención! Las 2 luces no son iguales: controlar el sentido de introducción en las ranuras. 17 •Enganchar a presión las piezas laterales al chasis. 18 •Desenroscar los botones esféricos que hay en el fondo del asiento. 19 •Colocar los pernos del asiento en los orificios del soporte del asiento verdes. 20 •El asiento se puede regular en 2 posiciones según la altura del niño (véase la figura). 21 •Después de haber colocado el asiento, volver a atornillar los dos botones esféricos de fijación. 22 •Introducir las lengüetas de soporte del asiento verde delantero en el chasis. 23 •Girar el soporte (y el asiento) hacia abajo en el chasis en la parte posterior. Girar el chasis del tractor y sujetar el soporte al chasis con 2 tornillos. 24 •Aplicar las pegatinas cromadas en la posición de la luz trasera tal y como muestra la figura. 25 •Acoplar los cristales de las luces traseras apretando desde la parte inferior hacia arriba. 24 •Apply the chrome decals to the taillight positions as shown in the figure. 25 •Attach the taillight lenses by pressing from the bottom upwards.

VEHÍCULO 38 •PALANCA DEL CAMBIO. El vehículo tiene 2 velocidades + marcha atrás, con CONTROL DE LOS PADRES. ATENCIÓN: cuando se saca del embalaje, EL VEHÍCULO VA SÓLO EN LA PRIMERA MARCHA Y MARCHA ATRÁS (Por razones de seguridad, la palanca de cambios debe mantenerse sujeta para ir marcha atrás).

39 •PARA ACCEDER A LA VELOCIDAD ALTA

(véase barra roja debajo de la palanca de cambio) girar el tornillo, girar la barra roja 90 grados en sentido antihorario y sustituir el tornillo. 40 •Acelerador de pedal de 3 posiciones; 1= arriba=apagado/freno 2) a mitad de recorrido = velocidad lenta. 3) funcionamiento. 40 •3 position accelerator; 1) up = off/brake

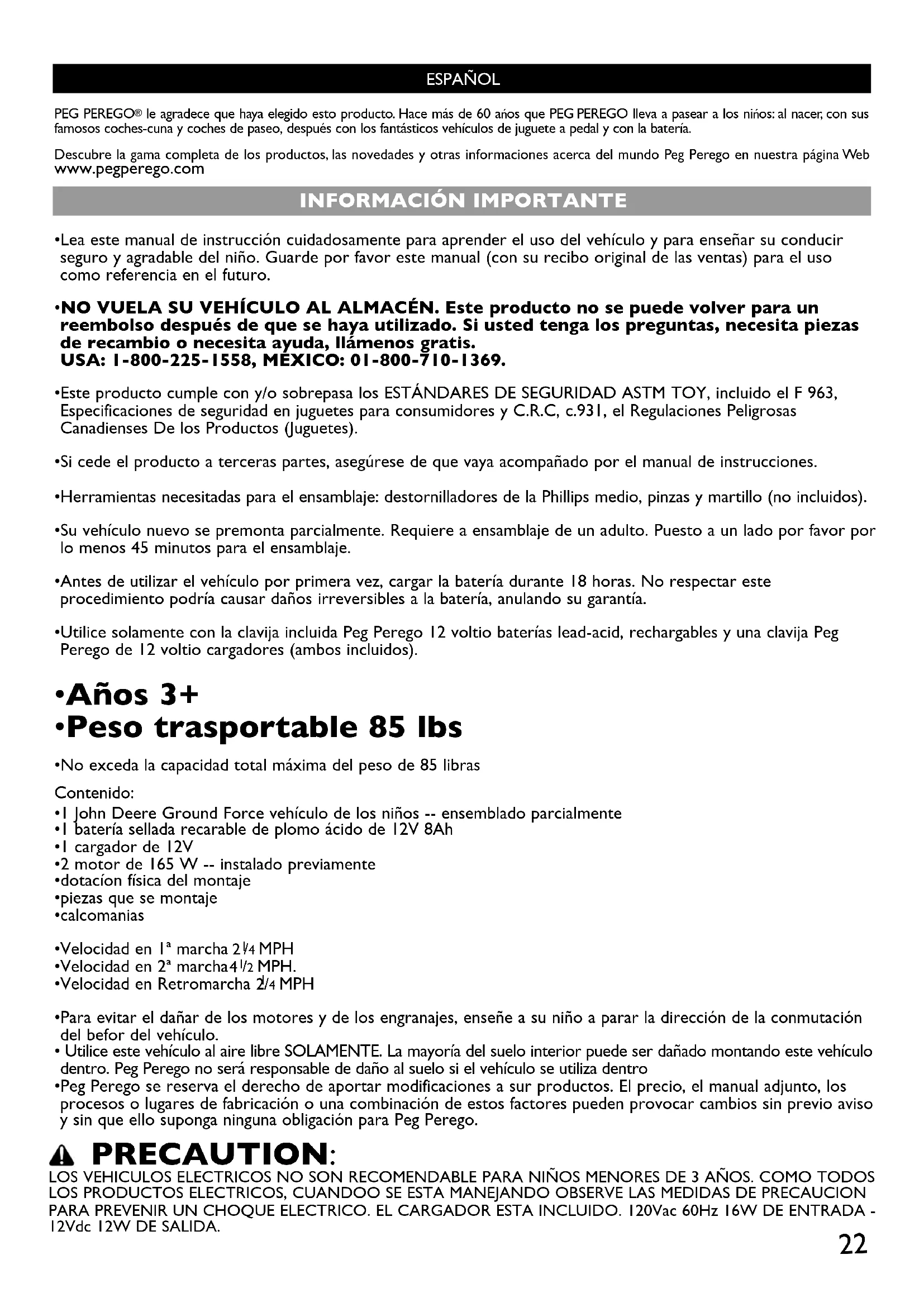

le agradece que haya elegido esto producto. Hace más de 60 ańos que PEG PEREGO lleva a pasear a los nińos: al nacer, con sus famosos coches-cuna y coches de paseo, después con los fantásticos vehículos de juguete a pedal y con la batería. Descubre la gama completa de los productos, las novedades y otras informaciones acerca del mundo Peg Perego en nuestra página Web www.pegperego.com

INFORMACIÓN IMPORTANTE

• Lea este manual de instrucción cuidadosamente para aprender el uso del vehículo y para enseñar su conducir seguro y agradable del niño. Guarde por favor este manual (con su recibo original de las ventas) para el uso como referencia en el futuro.

• NO VUELA SU VEHÍCULO AL ALMACÉN. Este producto no se puede volver para un reembolso después de que se haya utilizado. Si usted tenga los preguntas, necesita piezas de recambio o necesita ayuda, llámenos gratis. USA: 1-800-225-1558, MEXICO: 01-800-710-1369.

• Este producto cumple con y/o sobrepasa los ESTÁNDARES DE SEGURIDAD ASTM TOY, incluido el F 963, Especificaciones de seguridad en juguetes para consumidores y C.R.C, c.931, el Regulaciones Peligrosas Canadienses De los Productos (Juguetes).

• Si cede el producto a terceras partes, asegúrese de que vaya acompañado por el manual de instrucciones.

• Herramientas necesitadas para el ensamblaje: destornilladores de la Phillips medio, pinzas y martillo (no incluidos).

• Su vehículo nuevo se premonta parcialmente. Requiere a ensamblaje de un adulto. Puesto a un lado por favor por lo menos 45 minutos para el ensamblaje.

• Antes de utilizar el vehículo por primera vez, cargar la batería durante 18 horas. No respectar este procedimiento podría causar daños irreversibles a la batería, anulando su garantía.

• Utilice solamente con la clavija incluida Peg Perego 12 voltio baterías lead-acid, rechargables y una clavija Peg Perego de 12 voltio cargadores (ambos incluidos).

• No exceda la capacidad total máxima del peso de 85 libras Contenido:

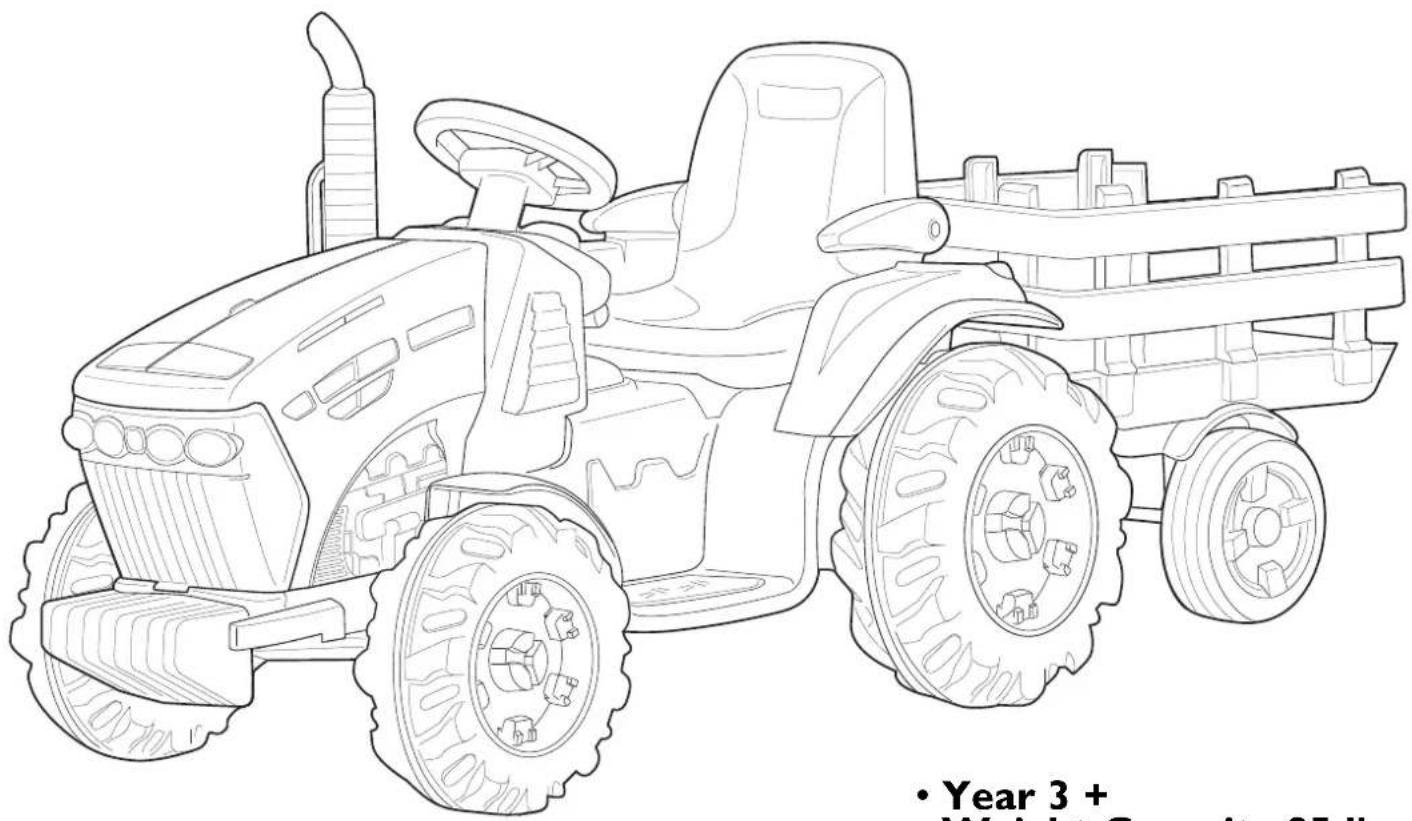

• 1 John Deere Ground Force vehículo de los niños -- ensemblado parcialmente

• 1 batería sellada recarable de plomo ácido de 12V 8Ah

• dotacíon física del montaje

• piezas que se montaje

• Velocidad en 1ª marcha

• Velocidad en 2ª marcha

• Velocidad en Retromarcha 2

• Para evitar el dañar de los motores y de los engranajes, enseñe a su niño a parar la dirección de la conmutación del befor del vehículo.

• Utilice este vehículo al aire libre SOLAMENTE. La mayoría del suelo interior puede ser dañado montando este vehículo dentro. Peg Perego no será responsable de daño al suelo si el vehículo se utiliza dentro

• Peg Perego se reserva el derecho de aportar modificaciones a sur productos. El precio, el manual adjunto, los procesos o lugares de fabricación o una combinación de estos factores pueden provocar cambios sin previo aviso y sin que ello suponga ninguna obligación para Peg Perego. PRECAUTION: LOS VEHICULOS ELECTRICOS NO SON RECOMENDABLE PARA NIÑOS MENORES DE 3 AÑOS. COMO TODOS LOS PRODUCTOS ELECTRICOS, CUANDOO SE ESTA MANEJANDO OBSERVE LAS MEDIDAS DE PRECAUCION PARA PREVENIR UN CHOQUE ELECTRICO. EL CARGADOR ESTA INCLUIDO. 120Vac 60Hz 16W DE ENTRADA - 12Vdc 12W DE SALIDA. 22ADVERTENCIAS: Las baterías deben ser cargadas sólo por personas adultas. No deje que los niños jueguen con las baterías. Use sólo las baterías especificadas por el fabricante. Use solamente el cargador especificado por el fabricante. No mezcle baterías viejas y nuevas. No mezcle baterías alcalinas, estándar (carbono-zinc) o recargables (níquel - cadmio).

CARGA DE LAS BATERÍAS

• Cargar la batería siguiendo las instrucciones incluidas en el cargador y no superar en ningún caso las 24 horas. No respetar estostiempos puede acortar la vida de las baterías.

• Cargue las baterías a tiempo, apenas el vehículo pierda velocidad. De este modo se evitarán otros daños.

• Si el vehículo se queda sin usarlo por largo tiempo, recuérdese de cargar la batería y de mantenerla desconectada de la instalación; repita la operación de carga al menos cada tres mees.

• La batería no debe recargarse en posición invertida.

• ¡No se olvide de las baterías que se están cargando! Contrólelas periódicamente.

• Use sólo el cargador en dotación y las baterías originales PEG PEREGO.

• Las baterías están selladas y no necesitan de mantenimiento.

• Inserte las baterías con la correcta polaridad. ATENCÍON:

• LAS BATERÍAS CONTIENEN SUBSTANCIAS TÓXICAS CORROSIVAS. NO SE DEBEN MANIPULAR ABUSIVAMENTE.

• Las baterías contiene electrolita de base ácida.

• No provoque el contacto directo entre los terminales de la batería, riesgo de explosión o incendio.

• Mientras se están cargando, las baterías producen gas explosivos. Cárguelas en un lugar bien ventilado, lejos de fuentes de calor y materiales inflamables.

• Las baterías agotadas se deben sacar del vehículo.

• No coloque las baterías sobre prendas porque se podrían dañar.

Protéjase los ojos. Evite el contacto directo con el electrolito: proteja sus manos. Ponga la batería en una bolsa de plástico y siga las instrucciones para la eliminación de baterías. SI PIEL Y OJOS ENTRAN EN CONTACTO CON EL ELECTROLITO Lave abundantemente con agua corriente durante al menos 15 minutos. Consultar un médico inmediatamente.

SI SE INGIERE ELECTROLITO

Tome pequeños sorbos de agua, leche de magnesia o clara de huevo. No provocar el vómito. Consultar un médico inmediatamente. ELIMINACIÓN DE BATERÍAS; CONTIENE BATERÍAS DE PLOMO Y ÁCIDO SELLADAS. LA BATERÍA DEBE RECICLARSE. ¡Ayude a proteger el medio ambiente! No tire las baterías con su basura doméstica. Entregue las baterías viejas en un punto aprobado de recogida de baterías; para más información, contacte a la oficina local de la Agencia de Protección del Medio Ambiente o llame al Servicio de Asistencia de Peg Perego

ADVERTENCIAS PILA AA 1,5 VOLTIOS

La colocación de la batería debe ser efectuada y supervisada sólo por adultos. No deje que los niños jueguen con las baterías.

• La batería debe ser sustituida por un adulto.

• Utilizar sólo el tipo de pilas indicado por el fabricante.

• Respetar la polaridad +/-

• No poner en contacto las pilas con partes metálicas; riesgo de incendio o explosión.

• Retirar siempre la pila cuando el juguete no sea utilizado durante un largo periodo.

• No intentar cargar nunca las pilas si no son recargables.

• Quitar las pilas descargadas del vehículo.

• Tirar la pila descargada en los contenedores correspondientes para reciclaje de batería usadas. MANTENIMIENTO Y SEGURIDAD DE LA BATERÍA 23DIVERTIMIENTO SIN INTERRUPCIÓN: Hay un set de baterías recargadas de repuesto puesto a disposición y listo para su uso. Para la seguridad del niño: antes de accionar el vehículo, leer y seguir atentamente las siguientes instrucciones. ¡ATENCIÓN!

• Controlar que todos los remaches/las tuercas de fijación de las ruedas estén firmes.

• 1ª VELOCIDAD (para principiantes): Con ambas manos sobre el volante, pisar el pedal del acelerador; el vehículo se pone en marcha a una velocidad reducida de aproximadamente 2

• 2ª VELOCIDAD (para expertos): Con ambas manos sobre el volante, pisar el pedal del acelerador; el vehículo se pone en marcha a una velocidad reducida de aproximadamente 4

• MARCHA ATRÁS : Bajar con una mano la palanca del cambio. Colocar la otra mano sobre el volante, y pisar el acelerador. El vehículo retrocede a una velocidad de aproximadamente 2

• FRENO: El sistema eléctrico de frenado bloquea automáticamente el vehículo cuando se levanta el pie del pedal del acelerador. Enseñe a su hijo el uso adecuado de este vehículo para que se divierta jugando con seguridad.

• Antes de ponerse en marcha, asegúrese de que el camino está libre de personas y cosas.

• Se conduce con las dos manos en el volante, y sin apartar la vista de la carretera en ningún momento.

• Hay que detenerse a tiempo para evitar accidentes, y en caso de atascarse, hay que levantar inmediatamente el pie del pedal.

• La segunda marcha debe usarse sólo cuando el niño tenga la madurez y los reflejos necesarios para manejar el coche con seguridad. ¡ATENCIÓN!

• Si el vehículo funciona en condiciones de sobrecarga, por ejemplo sobre arena blanda, barro o terrenos muy accidentados, el interruptor de sobrecarga desconectará inmediatamente la potencia. Después de algunos segundos, se reanudará el suministro de corriente. REGLAS PARA CONDUCIR EN CONDICIONES DE SEGURIDAD 24¿EL VEHÍCULO NO FUNCIONA?

• Si el vehículo funciona en condiciones de sobrecarga, por ejemplo sobre arena blanda, barro o terrenos muy accidentados, el interruptor de la sobrecarga desconectará inmediatamente la potencia. Después de unos 10 segundos se reanudará el suministro de corriente, pero deben eliminarse las condiciones de sobrecarga.

• Controlar que todos los enchufes están correctamente conectados.

• Controlar los interruptores eléctricos y si fuera necesario sustituirlos.

• Controlar que la batería esté conectada a la instalación eléctrica. ¿EL VEHÍCULO NO TIENE POTENCIA?

• Cargar la baterías. Si después de cargarlas el problema persiste hacer controlar las baterías y el cargador de baterías en un centro de asistencia autorizado Peg Perego. ¿PROBLEMAS? Este producto cumple con y/o sobrepasa los ESTÁNDARES DE SEGURIDAD ASTM TOY, incluido el F 963, Especificaciones de seguridad en juguetes para consumidores. SEste vehículo no ha sido fabricado para ser usado en la vía pública, con vehículos en movimiento o aparcados.

CUIDADO Y MANTENIMIENTO

• No intente reparar el vehículo usted mismo.

• Revise regularmente el estado del vehículo, en especial el sistema eléctrico, los enchufes de conexión, la tapas de cubierta y el cargador. En caso de avería, no trate de usar el vehículo y el cargador. Para efectuar reparaciones, utilice únicamente piezas de repuesto PEG PEREGO.

• PEG PEREGO no asume responsabilidad alguna en caso de que se haya intentado alterar de algún modo el sistema eléctrico.

• Preste atención cuando use el cable de recarga de la batería. Por ejemplo, no tire del cable para desenchufar la clavija, no use el cable para arrastrar el vehículo sobre sus ruedas, no tape el cable, pues puede recalentarse, no lo deje sobre superficies calientes y proceda con cuidado en lo que se refiere a cómo y dónde lo enrolla.

• No deje el vehículo o las baterías cerca de fuentes de calor como radiadores, hornos, chimeneas, etc.

• Proteja el vehículo del agua, la lluvia, la nieve, etc.

• Cuando funcione en condiciones de sobrecarga, como arena blanda profunda, barro o terrenos ásperos y desiguales, el disyuntor de sobrecarga desconectará automáticamente la alimentación. Pasados 30 segundos o más, el disyuntor automáticamente se restablecerá. Sin embargo, para poder seguir conduciendo normalmente, será necesario eliminar las condiciones que hayan causado la sobrecarga.

• Las piezas móviles, como los cojinetes de las ruedas y las articulaciones de la dirección, deben lubricarse periódicamente con un aceite ligero, en los puntos en que giran o se tocan unas con otras.

• Las superficies del vehículo pueden limpiarse con un paño húmedo. No utilice limpiadores abrasivos. La limpieza debe ser realizada exclusivamente por adultos.

• Nunca desmonte los mecanismos del vehículo o del motor a no ser que haya recibido autorización de PEG PEREGO. SEGURIDAD ¡ATENCIÓN!

• Para reducir el riesgo de heridas, la supervisión de un adulto es siempre necesaria. No usar nunca en carreteras, cerca de vehículos a motor, o en pendientes pronunciadas o cerca de escaleras, piscinas u otras superficies de agua; los niños deben usar siempre zapatos durante el uso del vehículo.

• Se puede usar sobra superficies lisas: hierba, sin suciedad o superficies duras con pendientes que superan el 10%.

• No apto para niños menores de 36 meses por sus características funcionales y dimenciones.

• No usar el vehículo en vías públicas, donde hay tránsito y coches estacionados, en pendientes pronunciadas, cerca de escaleras, cursos de agua y piscinas.

• Los niños deben usar siempre zapatos durante el uso del vehículo.

• Cuando el vehículo está funcionando, preste atención para que los niños no metan las manos, los pies u otras partes del cuerpo, cerca de las partes en movimiento.

• No mojar nunca los componentes eléctricos del vehículo como motores, cableado, botones, etc.

• No usar gasolina u otras sustancias inflamables cerca del vehículo.

• El vehículo está construido para un solo niño: no deje que lo use más de un solo niño.

25SERVICIO DE ASISTENCIA

En relación con la radio: Este producto ha sido probado y cumple con los requisitos establecidos para dispositivos digitales de Clase B con arreglo a lo dispuesto en la Sección 15 de la legislación FCC. Se han fijado dichos requisitos a fin de asegurar una protección razonable contra interferencias perjudiciales en caso de instalación en el hogar. Este aparato genera, usa y puede irradiar energía de radiofrecuencia, y si no se instala y utiliza siguiendo las instrucciones podría causar interferencias adversas a las comunicaciones por radio. No obstante, no puede garantizarse que no se produzcan interferencias en ciertas instalaciones. Si este producto causa problemas de interferencia en la recepción de señales de radio o de televisión, lo cual puede averiguarse encendiendo y apagando el aparato, se recomienda al usuario solventarlos mediante uno o varios de los siguientes métodos:

• Reorientar o reposicionar la antena receptora.

• Aumentar la distancia entre el equipo y el receptor.

• Consultar a su distribuidor o a un técnico experto en comunicaciones por radio-TV. Nota:Todo cambio o modificación que no haya sido expresamente aprobado por el fabricante podría invalidar la autoridad del usuario a utilizar el producto. CERTIFICACIÓN FCC (Sólo para EE UU) Para su comodidad, PEG PEREGO ofrece servicio de posventa, directamente o a través de una red de centros de servicio autorizados para reparaciones o distribución de piezas de repuesto. Si tiene alguna pregunta acerca de su vehículo Peg Perego, llame a nuestras líneas gratuitas de atención al cliente a:. U.S.A , 1-800-225-1558 Nuestros representantes de asistencia al cliente, debidamente preparados, están a su disposición para atender a su llamada en inglés o en español. 26STOP! Do not return your vehicle to the store! We’re a toll-free phone call away and we can help. If you are missing parts or need assistance, please see the contact information below. ARRÊTEZ! Ne retournez pas votre véhicule au magasin ! Nous offrons un service d'appel téléphonique sans frais et nous pouvons aider. Si vous avez des pièces manquantes ou avez besoin d'aide, voir s'il vous plaît l'information de contact ci-dessous. ¡ALTO! ¡No vuelva su vehículo al almacén! Somos una llamada telefónica gratis lejos y podemos ayudar. Si usted es piezas que falta o necesita ayuda, vea por favor la información del contacto abajo. Model Number IGOR0039 PEG PEREGO U.S.A Inc. 3625 INDEPENDENCE Dr. FORT WAYNE IN 46808 fax 260·484·2940 call us toll free 1·800·728·2108 llame USA gratis 1·800·225·1558 PEG PEREGO CANADA Inc. 585 GRANITE COURT PICKERING ONT. CANADA L1W3K1 fax 905·839·9542 call us toll free 1·800·661·5050 PEG PEREGO S.p.A. via A. De Gasperi, 50 20862 ARCORE (MB) ITALIA www.pegperego.com
