MANUAL DE USUARIO PDSSA 12 A1 PARKSIDE

Traducción del manual de instrucciones original

PT

APARAFUSADORA COM BATERIA COM MECANISMO DE IMPULSÃO ROTATIVO ATIVÁVEL

Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.

PT

ES Traducción del manual de instrucciones original Página 61

Volumen de suministro 62

Características técnicas 62

Indicaciones generales de seguridad para las herramientas eléctricas . . . . 64

1. Seguridad en el lugar de trabajo 64
2. Seguridad eléctrica 64
3. Seguridad de las personas 64
4. Uso y manejo de la herramienta eléctrica....65
5. Uso y manejo de la herramienta inalámbrica 65
6. Asistencia técnica....66
   Indicaciones de seguridad específicas para los atornilladores de impacto. 66
   Indicaciones de seguridad para los cargadores 66

Antes de la puesta en funcionamiento ....67

Extracción/carga/inserción de la batería 67

Comprobación del nivel de carga de la batería 67

Encendido/apagado del mecanismo percutor giratorio 67

Transmisión de 2 marchas 67

Puesta en funcionamiento....68

Encendido/apagado....68
Ajuste de la velocidad/par de apriete....68
Cambio del sentido de giro 68
Activación del bloqueo 68
Inserción de las puntas....68

Mantenimiento y limpieza....68

Garantía de Kompernass Handels GmbH 69

Asistencia técnica 70

Importador 70

Desecho....71

Traducción de la Declaración de conformidad original....72

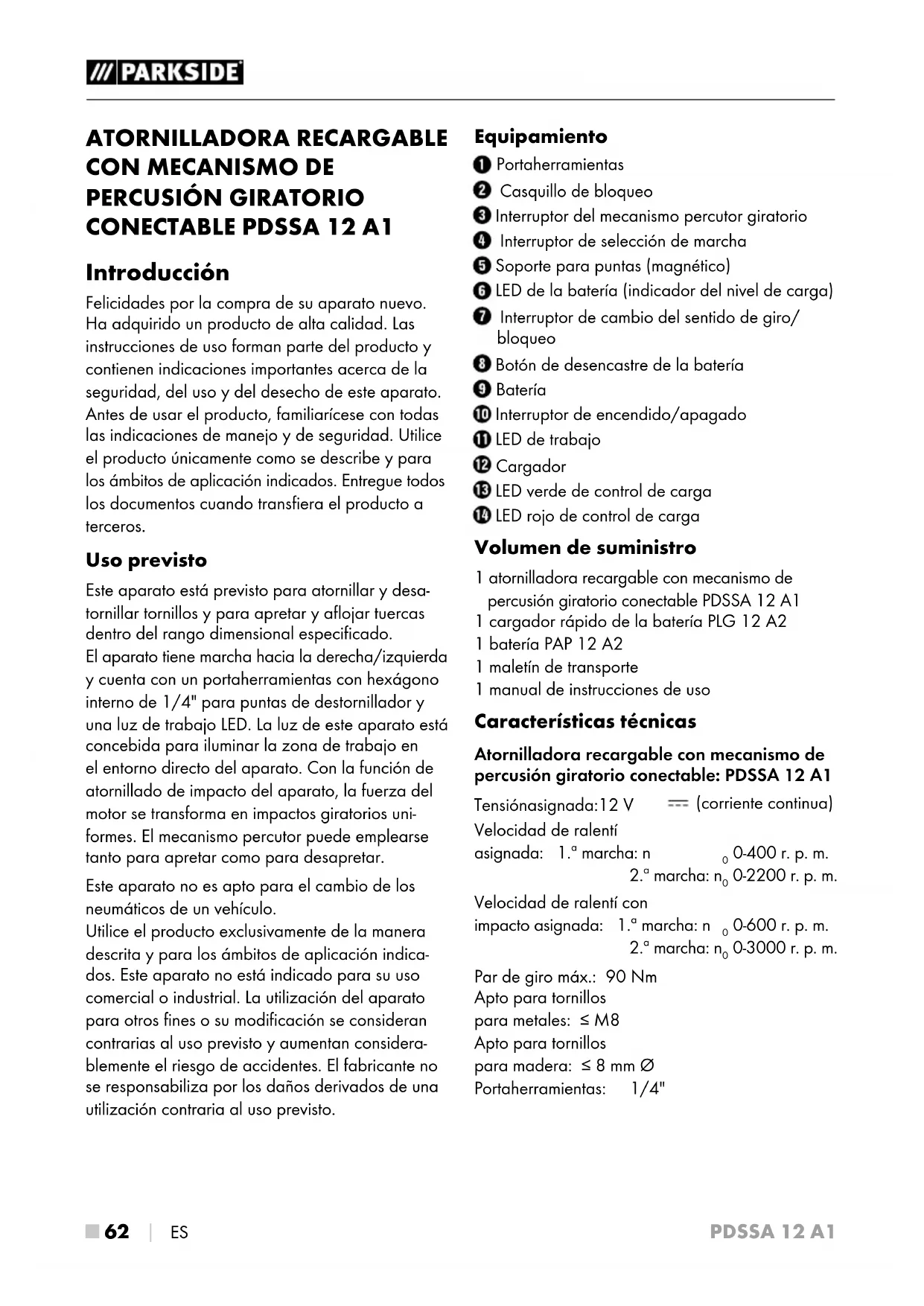

ATORNILLADORA RECARGABLE CON MECANISMO DE PERCUSIÓN GIRATORIO CONECTABLE PDSSA 12 A1

Introducción

Felicidades por la compra de su aparato nuevo. Ha adquirido un producto de alta calidad. Las instrucciones de uso forman parte del producto y contienen indicaciones importantes acerca de la seguridad, del uso y del desecho de este aparato. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe y para los ámbitos de aplicación indicados. Entregue todos los documentos cuando transfiera el producto a terceros.

Uso previsto

Este aparato está previsto para atornillar y desa- tornillar tornillos y para apretar y aflojar tuercas dentro del rango dimensional especificado. El aparato tiene marcha hacia la derecha/izquierda y cuenta con un portaherramientas con hexágono interno de 1/4" para puntas de destornillador y una luz de trabajo LED. La luz de este aparato está concebida para iluminar la zona de trabajo en el entorno directo del aparato. Con la función de atornillado de impacto del aparato, la fuerza del motor se transforma en impactos giratorios uni- formes. El mecanismo percutor puede emplearse tanto para apretar como para desapretar.

Este aparato no es apto para el cambio de los neumáticos de un vehículo.

Utilice el producto exclusivamente de la manera descrita y para los ámbitos de aplicación indicados. Este aparato no está indicado para su uso comercial o industrial. La utilización del aparato para otros fines o su modificación se consideran contrarias al uso previsto y aumentan considerablemente el riesgo de accidentes. El fabricante no se responsabiliza por los daños derivados de una utilización contraria al uso previsto.

Equipamiento

① Portaherramientas
2 Casquillo de bloqueo
3 Interruptor del mecanismo percutor giratorio
4 Interruptor de selección de marcha
5 Soporte para puntas (magnético)
6 LED de la batería (indicador del nivel de carga)
7 Interruptor de cambio del sentido de giro/bloqueo
8 Botón de desencastre de la batería
9 Batería
10 Interruptor de encendido/apagado
11 LED de trabajo
12 Cargador
13 LED verde de control de carga
14 LED rojo de control de carga

Volumen de suministro

1 atornilladora recargable con mecanismo de percusión giratorio conectable PDSSA 12 A1
1 cargador rápido de la batería PLG 12 A2
1 batería PAP 12 A2
1 maletín de transporte
1 manual de instrucciones de uso

Características técnicas

Atornilladora recargable con mecanismo de percusión giratorio conectable: PDSSA 12 A1

Tensiónasignada: 12 V === (corriente continua)

Velocidad de ralentí

asignada: 1.ª marcha: n 0-400 r. p. m. 2.ª marcha: n₀ 0-2200 r. p. m.

Velocidad de ralentí con

impacto asignada: 1.ª marcha: n₀ 0-600 r. p. m. 2.ª marcha: n₀ 0-3000 r. p. m.

Par de giro máx.: 90 Nm

Apto para tornillos

para metales: ≤ M8

Apto para tornillos

para madera: ≤ 8 mm ∅

Portaherramientas: 1/4"

Batería: PAP 12 A2

Tipo: IONES DE LITIO

Tensiónasignada: 12 V === (corriente continua)

Células: 3

Capacidad:2000 mAh

Cargador rápido de la batería: PLG 12 A2

ENTRADA/input:

Tensiónasignada:230-240 V \~ (corriente alterna), 50 Hz

Consumo de potencia: 38 W

SALIDA/output:

Tensiónasignada: 12,6 V === (corriente continua)

Corrienteasignada:2,4 A

Duración de la carga: Aprox. 60 min

Fusible (interior): 2 A

Clase de aislamiento: II/ (aislamiento doble)

Valor de emisión sonora:

Medición de ruidos según la norma EN 60745.

Valores típicos del nivel sonoro con ponderación A de la herramienta eléctrica:

Nivel de presión sonora: L _PA = 90 dB (A)

Incertidumbre K: K _PA = 3 dB

Nivel de potencia acústica: L_WA = 101 dB (A)

Incertidumbre K: K _WA = 3 dB

Valor de emisión de vibraciones:

Valores totales de vibraciones (suma vectorial de tres líneas) calculados según la norma EN 60745:

Apriete de tornillos y tuercas del diámetro máximo permitido:

$$ a _ {h} = 6, 9 \mathrm{m} / \mathrm{s} ^ {2} $$

Incertidumbre K = 1,5 m/s ^2

¡Utilice protecciones auditivas!

INDICACIÓN

El nivel de vibraciones especificado en estas instrucciones de uso se ha calculado según un proceso de medición estandarizado y puede utilizarse para la comparación de aparatos. El valor de emisión de vibraciones especificado también puede utilizarse para realizar una valoración preliminar de la exposición.

¡ADVERTENCIA!

El nivel de vibraciones varía en función del uso de la herramienta eléctrica y, en algunos casos, puede superar los valores especificados en estas instrucciones. Por este motivo, la carga de las vibraciones puede estar infravalorada si se utiliza la herramienta eléctrica regularmente de esta manera. Intente que la carga de las vibraciones sea lo más reducida posible. Algunas medidas para reducir la carga de las vibraciones son el uso de guantes al manejar la herramienta y la limitación del tiempo de trabajo. Para ello, deben tenerse en cuenta todas las partes del ciclo de funcionamiento (por ejemplo, los momentos en los que la herramienta eléctrica está desconectada y los momentos en los que está conectada, pero funciona sin carga).

Indicacionesgenerales de seguridad para las herramientas eléctricas

¡ADVERTENCIA!

▶ Lea todas las indicaciones de seguridad y las instrucciones. El incumplimiento de las indicaciones de seguridad y de las instrucciones especificadas puede provocar descargas eléctricas, incendios o lesiones graves.

Conserve todas las indicaciones de seguridad y las instrucciones para el futuro.

El término "herramienta eléctrica" utilizado en las indicaciones de seguridad se refiere a las herramientas eléctricas de accionamiento eléctrico (con cable de red) y a las de accionamiento por batería (sin cable de red).

1. Seguridad en el lugar de trabajo

a) Mantenga limpia y bien iluminada la zona de trabajo. El desorden y la falta de iluminación en el lugar de trabajo pueden provocar accidentes.
b) No trabaje con la herramienta eléctrica en un entorno potencialmente explosivo en el que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden incendiar el polvo o los vapores.
c) Mantenga a los niños y a otras personas alejadas durante el manejo de la herramienta eléctrica. Si se distrae, podría perder el control del aparato.

2. Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe encajar correctamente en la toma eléctrica. No debe modificarse el enchufe de ninguna forma.
No utilice ningún enchufe adaptador junto con herramientas eléctricas con conexión a tierra. El uso de enchufes sin manipular conectados a una toma eléctrica adecuada reduce el riesgo de descarga eléctrica.

b) Evite el contacto físico con cualquier superficie que esté conectada a tierra, como tuberías, sistemas de calefacción, cocinas y neveras. Si su cuerpo hace contacto con la toma de tierra, existe mayor riesgo de descarga eléctrica.
c) Mantenga las herramientas eléctricas alejadas de la lluvia o de humedades. La penetración de agua en un aparato eléctrico aumenta el riesgo de descarga eléctrica.
d) No utilice el cable para otros usos, p. ej., para transportar y colgar la herramienta eléctrica o para desconectar el enchufe de la toma eléctrica. Mantenga el cable apartado del calor, del aceite, de los bordes cortantes o de las piezas móviles del aparato. Un cable dañado o enredado aumenta el riesgo de descarga eléctrica.
e) Si desea utilizar la herramienta eléctrica al aire libre, utilice exclusivamente los alargadores de cable homologados para su uso en exteriores. El uso de un alargador adecuado para exteriores reduce el riesgo de descarga eléctrica.
f) Si no puede evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor diferencial residual. Su uso reduce el riesgo de descarga eléctrica.

3. Seguridad de las personas

a) Esté siempre alerta, preste atención a lo que hace y proceda con sensatez a la hora de trabajar con una herramienta eléctrica. No utilice ninguna herramienta eléctrica si se siente cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Un solo momento de distracción mientras utiliza la herramienta eléctrica puede causar lesiones graves.
b) Úlice siempre un equipo de protección individual y gafas de protección. El uso de un equipo de protección individual, como mascarilla antipolvo, calzado de seguridad antideslizante, casco o protecciones auditivas según el tipo de herramienta eléctrica en cuestión, reduce el riesgo de lesiones.

c) Evite que el aparato pueda ponerse en marcha accidentalmente. Asegúrese de que la herramienta eléctrica esté apagada antes de conectarla a la red eléctrica o a la batería, asirla o transportarla. Si transporta la herramienta eléctrica con los dedos en el interruptor o conecta el aparato ya encendido a la red eléctrica, puede provocar accidentes.

d) Antes de encender la herramienta eléctrica, retire las herramientas de ajuste o las llaves. Las herramientas o llaves que se encuentren dentro del alcance de la pieza giratoria del aparato pueden producir lesiones.

e) Evite mantener una postura corporal forzada. Procure mantener una postura segura y mantenga el equilibrio en todo momento. Así podrá controlar mejor la herramienta eléctrica, especialmente en situaciones inesperadas.

f) Utilice ropa adecuada. No lleve ropa ancha ni joyas. Mantenga el pelo, la ropa y los guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo suelto pueden quedar atrapados en las piezas móviles.

g) Si se admite el montaje de dispositivos de aspiración y de acumulación de polvo, asegúrese de que estén conectados y cerciórese de que se utilicen correctamente. El uso de un dispositivo de aspiración de polvo puede reducir los riesgos causados por el polvo.

4. Uso y manejo de la herramienta eléctrica

a) No sobrecargue el aparato. Utilice la herramienta eléctrica adecuada para el trabajo en cuestión. De esta manera, trabajará mejor y de forma más segura dentro del rango de potencia indicado.

b) No utilice ninguna herramienta eléctrica que tenga un interruptor defectuoso. Una herramienta eléctrica que ya no pueda encenderse ni apagarse es peligrosa y debe repararse.

c) Desconecte el enchufe de la red eléctrica o retire la batería antes de realizar cualquier ajuste en el aparato, cambiar los accesorios o abandonar el aparato. Estas medidas de seguridad evitan que la herramienta eléctrica se encienda de forma accidental.

d) Guarde las herramientas eléctricas que no vaya a utilizar fuera del alcance de los niños. No permita el uso del aparato a personas que no estén familiarizadas con su manejo o que no hayan leído estas indicaciones. Las herramientas eléctricas son peligrosas cuando están en manos de personas inexpertas.

e) Mantenga las herramientas eléctricas en perfecto estado. Compruebe que las piezas móviles funcionen correctamente y no se atasquen, y asegúrese de que ninguna pieza se haya roto ni esté dañada de forma que el funcionamiento del aparato pueda verse afectado. Encargue la reparación de las piezas dañadas antes de utilizar el aparato. Muchos accidentes se deben al mal estado de las herramientas.

f) Mantenga las herramientas de corte limpias y afiladas, ya que así se atascan menos y son más fáciles de guiar.

g) Utilice la herramienta eléctrica, los accesorios, las herramientas intercambiables, etc. según lo dispuesto en estas instrucciones. Tenga en cuenta las condiciones de trabajo y los procedimientos que deban seguirse. El uso de herramientas eléctricas para aplicaciones distintas a las previstas puede provocar situaciones peligrosas.

5. Uso y manejo de la herramienta inalámbrica

a) Cargue la batería exclusivamente en los cargadores recomendados por el fabricante. El uso de un cargador con una batería que no le corresponde entraña peligro de incendios.

b) Utilice exclusivamente las baterías indicadas para las herramientas eléctricas. El uso de otras baterías puede ocasionar lesiones y peligro de incendios.

c) Mantenga la batería que no utilice alejada de grapas, monedas, llaves, clavos, tornillos u otros pequeños objetos de metal que puedan provocar un puenteado de los contactos. Un cortocircuito entre los contactos de la batería puede provocar quemaduras o incendios.

d) Un uso incorrecto puede provocar una fuga de líquidos de la batería. Evite el contacto con dichos líquidos. En caso de contacto accidental, lave la zona afectada con agua. Si el líquido entra en contacto con los ojos, busque también asistencia médica. El líquido derramado de la batería puede causar irritaciones cutáneas o quemaduras.

ADO! ¡PELIGRO DE EXPLOSIÓN!

No recargue nunca las pilas no recargables.

a la batería contra el calor, p. ej., también contra la radiación solar duradera, así como contra el fuego, el agua y la humedad.

Existe peligro de explosión.

6. Asistencia técnica

a) Encargue exclusivamente la reparación de su herramienta eléctrica al personal cualificado especializado y solo con recambios originales. De esta forma, se garantiza que la seguridad del aparato no se vea afectada.

Indicaciones de seguridad específicas para los atornilladores de impacto

■ Utilice protecciones auditivas para usar el atornillador de impacto. El efecto del ruido puede provocar pérdidas auditivas.

Fije la pieza de trabajo. Una pieza de trabajo sujeta con dispositivos de fijación o tornillos de banco estará mejor fijada que si la sujeta con la mano.

Sujete bien la herramienta eléctrica. Al apretar o aflojar tornillos, pueden producirse pares de reacción altos de poca duración.

- Espere a que la herramienta eléctrica se detenga totalmente antes de posarla. La herramienta intercambiable podría engancharse y provocar una pérdida de control del aparato.

Sujete el aparato por los mangos aislados si pretende utilizarlo para trabajos en los que el tornillo o la herramienta puedan entrar en contacto con conexiones eléctricas ocultas. El contacto del tornillo o de la herramienta con cables conductores de electricidad también puede someter las piezas metálicas del aparato a la tensión eléctrica y provocar una descarga eléctrica.

Indicaciones de seguridad para los cargadores

Este aparato puede ser utilizado por niños a partir de 8 años y por personas cuyas facultades físicas, sensoriales o mentales sean reducidas o carezcan de los conocimientos y de la experiencia necesaria siempre que sean vigiladas o hayan sido instruidas correctamente sobre el uso seguro del aparato y hayan comprendido los peligros que entraña. Los niños no deben jugar con el aparato. Los niños no deben realizar las tareas de limpieza y mantenimiento del aparato sin supervisión.

I cargidor solo es apto para su uso en interiores.

¡ADVERTENCIA!

Si se estropea el cable de conexión de red de este aparato, encomiende su sustitución al fabricante, a su servicio de atención al cliente o a una persona que posea una cualificación similar para evitar peligros.

¡ATENCIÓN!

Existe peligro de quemaduras.

Antes de la puesta en funcionamiento

Extracción/carga/inserción de la batería

¡CUIDADO!

▶ Desconecte siempre el enchufe de la red eléctrica antes de extraer la batería ⑨ del cargador o introducirla en él.

INDICACIÓN

La batería se entrega parcialmente cargada. Antes de poner en funcionamiento el aparato, cargue la batería durante al menos 1 hora en el cargador. De este modo, se garantiza que la batería rinda a plena potencia. Puede cargar la batería de iones de litio en cualquier momento sin reducir su vida útil. La batería no se daña aunque se interrumpa el proceso de carga.

No cargue nunca la batería con una temperatura ambiente inferior a 10 °C o superior a 40 °C.

1. Para extraer la batería ^9 , pulse los botones de desencastre ^8 , retire la batería ^9 aparato.
2. Conecte la batería 9 en el cargador rápido 12
3. Conecte el enchufe a la red eléctrica. El LED de control 14 se ilumina en rojo.
4. Cuando el LED indicador del nivel de carga ^13 se encienda en verde, significará que el proceso de carga ha finalizado y que la batería ^9 está lista para su uso.
5. Coloque la batería ^9 en el aparato.

Comprobación del nivel de carga de la batería

Con el aparato encendido, el nivel de carga se indica por medio del LED de la batería e la manera siguiente:

ROJO/NARANJA/VERDE = carga máxima ROJO/NARANJA = carga media ROJO = poca carga; cargue la batería

Encendido/apagado del mecanismo percutor giratorio

¡CUIDADO!

- Accione el interruptor del mecanismo percutor giratorio ③ exclusivamente con el aparato detenido. De lo contrario, podría dañar el aparato.

Encendido del mecanismo percutor giratorio:

Para encender el mecanismo percutor giratorio, ajuste el interruptor del mecanismo percutor giratorio 3 n la posición.

Apagado del mecanismo percutor giratorio:

Para apagar el mecanismo percutor giratorio, ajuste el interruptor del mecanismo percutor giratorio 3 n la posición.

Transmisión de 2 marchas

¡CUIDADO!

- Accione el interruptor de selección de marcha 4 exclusivamente con el aparato detenido. De lo contrario, podría dañar el aparato.

Sin función percutora

En la primera marcha (interruptor de selección de marcha 4 en la posición 1):

Obtendrá una velocidad de aprox. 400 r. p. m.y un par de giro bajo. Este ajuste es apto para todas las tareas de atornillado.

Sin función percutora

En la segunda marcha (interruptor de selección de marcha 4 en la posición 2):

Obtendrá una velocidad de aprox. 2200 r. p. m. para trabajos de taladrado.

Con función percutora

En la primera marcha (interruptor de selección de marcha 4 en la posición 1):

Obtendrá una velocidad de aprox. 600 r. p. m. y un par de apriete alto. Este ajuste es apto para todas las tareas de atornillado.

Con función percutora

En la segunda marcha (interruptor de selección de marcha 4 en la posición 2):

Obtendrá una velocidad de aprox. 3000 r. p. m. para trabajos de taladrado.

Puesta en funcionamiento Encendido/apagado

Encendido:

Para poner en funcionamiento el aparato, mantenga pulsado el interruptor de encendido/apagado 10.

El LED de trabajo ⑪ se ilumina al pulsar ligeramente o presionar hasta el fondo el interruptor de encendido/apagado ⑩ De esta manera, puede iluminarse la zona de trabajo en caso de que las condiciones de luminosidad sean desfavorables.

Apagado:

Para apagar el aparato, suelte el interruptor de encendido/apagado 10.

Ajuste de la velocidad/par de apriete

Si pulsa ligeramente el interruptor de encendido/apagado 10a velocidad/par de apriete serán reducidos. Si ejerce una mayor presión, aumentará la velocidad/par de apriete.

El par de apriete depende de la velocidad seleccionada y de la duración del impacto.

!ATENCIÓN!

¡Por norma general, el par de apriete generado debe comprobarse con una llave dinamométrica!

INDICACIÓN

▶ El freno integrado del motor permite detener el aparato rápidamente.

Cambio del sentido de giro

Para cambiar el sentido de giro, pulse el interruptor del sentido de giro ⑦ desplácelo hacia la derecha o hacia la izquierda.

Activación del bloqueo

Ajuste el interruptor del sentido de girre 7 en la posición intermedia. Con esto, el interruptor de encendido/apagado 10 queda bloqueado.

Inserción de las puntas

- Inserte una punta o el adaptador correspondiente (no se incluyen en el volumen de suministro) en el portaherramientas ①

♦ Tire del casquillo de bloque 2 hacia atrás para que la punta o el adaptador queden encastrados.

Mantenimiento y limpieza

¡ADVERTENCIA! ¡PELIGRO DE LESIO- NES! Antes de realizar cualquier tarea en el aparato, apáguelo y extraiga la batería.

Este aparato no requiere mantenimiento.

El aparato debe estar siempre limpio, seco y sin restos de aceite ni grasas lubricantes.

■ Evite que pueda penetrar cualquier líquido en el interior del aparato.

■ Utilice un paño seco para la limpieza de la carcasa. No utilice nunca bencina, disolventes ni productos de limpieza que puedan dañar el plástico.

Si pretende almacenar la batería de iones de litio durante un periodo prolongado de tiempo, debe comprobar regularmente el nivel de carga. El nivel de carga óptimo está entre el 50 % y el 80 %. Debe almacenarse el producto en un lugar fresco y seco.

INDICACIÓN

Los recambios no especificados (p. ej., batería o interruptor) pueden solicitarse a través de nuestro servicio de asistencia técnica.

Garantía de Kompernass Handels GmbH

Estimado cliente:

Este aparato cuenta con una garantía de 3 años a partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos legales frente al vendedor. Estos derechos legales no se ven limitados por la garantía descrita a continuación.

Condiciones de la garantía

El plazo de la garantía comienza con la fecha de compra. Guarde bien el comprobante de caja original, ya que lo necesitará como justificante de compra.

Si dentro de un periodo de tres años a partir de la fecha de compra de este producto se detecta un defecto en su material o un error de fabricación, asumiremos la reparación o sustitución gratuita del producto a nuestra elección. La prestación de la garantía requiere la presentación del aparato defectuoso y del comprobante de caja, así como una breve descripción por escrito del defecto detectado y de las circunstancias en las que se haya producido dicho defecto, dentro del plazo de tres años.

Si el defecto está cubierto por nuestra garantía, le devolveremos el producto reparado o le suministra-remos uno nuevo. La reparación o sustitución del producto no supone el inicio de un nuevo periodo de garantía.

Duración de la garantía y reclamaciones legales por vicios

La duración de la garantía no se prolonga por hacer uso de ella. Este principio también se aplica a las piezas sustituidas y reparadas. Si después de la compra del aparato, se detecta la existencia de daños o de defectos al desembalarlo, deben notificarse de inmediato. Cualquier reparación que se realice una vez finalizado el plazo de garantía estará sujeta a costes.

Alcance de la garantía

El aparato se ha fabricado cuidadosamente según estándares elevados de calidad y se ha examinado en profundidad antes de su entrega.

La prestación de la garantía solo rige para defectos en los materiales o errores de fabricación. Esta garantía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste ni los daños producidos en los componentes frágiles, p. ej., interruptores, baterías, moldes de horno o piezas de vidrio.

Se anulará la garantía si el producto se daña o no se utiliza o mantiene correctamente. Para utilizar correctamente el producto, deben observarse todas las indicaciones especificadas en las instrucciones de uso. Debe evitarse cualquier uso y manejo que esté desaconsejado o frente al que se advierta en las instrucciones de uso.

El producto está previsto exclusivamente para su uso privado y no para su uso comercial. En caso de manipulación indebida e incorrecta, uso de la fuerza y apertura del aparato por personas ajenas a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez.

Proceso de reclamación conforme a la garantía

Para garantizar una tramitación rápida de su reclamación, le rogamos que observe las siguientes indicaciones:

■ Mantenga siempre a mano el comprobante de caja y el número de artículo (p. ej., IAN 12345) como justificante de compra.
- Podrá ver el número de artículo en la placa de características, grabado en el aparato, en la portada de las instrucciones (parte inferior izquierda) o en un adhesivo en la parte trasera o inferior del aparato.
Si se producen errores de funcionamiento u otros defectos, póngase primero en contacto con el departamento de asistencia técnica especificado a continuación por teléfono o por correo electrónico.
- Podrá enviar el producto calificado como defectuoso junto con el justificante de compra (comprobante de caja) y la descripción del defecto y de las circunstancias en las que se haya producido de forma gratuita a la dirección de correo proporcionada.

INDICACIÓN

Para las herramientas de Parkside y Florabest, le rogamos que envíe exclusivamente el artículo defectuoso sin accesorios (p. ej., sin batería, maletín de transporte, herramientas de montaje, etc.).

Asistencia técnica

!ADVERTENCIA!

Encomiende exclusivamente la reparación del aparato al servicio de asistencia técnica o a un electricista especializado y solo con los recambios originales. De esta forma, se garantizará que la seguridad del aparato no se vea afectada.
Encomiende siempre la sustitución del enchufe o del cable de red al fabricante del aparato o a su servicio de atención al cliente. De esta forma, se garantizará que la seguridad del aparato no se vea afectada.

ES Servicio España

Tel.: [phone]
(0,08 EUR/Min. + 0,11 EUR/
llamada (tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/
llamada (tarifa reducida))
E-Mail: [e-mail]
IAN 302331

Importador

Tenga en cuenta que la dirección siguiente no es una dirección de asistencia técnica. Póngase primero en contacto con el centro de asistencia técnica especificado.

En www.lidl-service.com, podrá desde BURGSTRASSE 21 gar este manual de usuario y muchos otros más, así como vídeos sobre los productos y software. DE-44867 BOCHUM ALEMANIA

Desecho

alaje consta de materiales ecológicos que pueden desecharse a través de los centros de reciclaje locales.

seche las herramientas eléctricas con la basura doméstica.

Según la Directiva europea 2012/19/EU, las herramientas eléctricas usadas deben recogerse por separado para someterse a un reciclaje ecológico.

seche la batería con la basura doméstica!

Retire la batería antes de desechar el aparato. Las baterías defectuosas o gastadas deben reciclarse según la Directiva 2006/66/EC. Deseche la batería y el aparato a través de los puntos de recogida disponibles.

Puede informarse acerca de las posibilidades de desecho de las herramientas eléctricas y baterías usadas en su ayuntamiento o administración local.

Deseche el embalaje de forma respetuosa con el medio ambiente.

Observe las indicaciones de los distintos materiales de embalaje y, si procede, recíclelos de la manera correspondiente. Los materiales de embalaje cuentan con abreviaciones (a) y cifras (b) que significan lo siguiente:

1-7: plásticos; 20-22: papel y cartón; 80-98: materiales compuestos.

Puede informarse acerca de las posibilidades de desecho de los aparatos usados en su administración municipal o ayuntamiento.

Traducción de la Declaración de conformidad original

En virtud del presente documento, nosotros, KOMPERNASS HANDELS GMBH, responsable de los documentos: Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM (ALEMANIA), declaramos que este producto cumple con lo dispuesto por las siguientes normas, documentos normativos y directivas CE:

Directiva relativa a las máquinas (2006/42/EC)

Directiva de baja tensión CE (2014/35/EU)

Compatibilidad electromagnética (2014/30/EU)

Directiva sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (2011/65/EU)*

*La responsabilidad exclusiva de la expedición de esta declaración de conformidad recaerá sobre el fabricante. El objeto descrito de la declaración cumple con las disposiciones de la Directiva 2011/65/EU del Parlamento Europeo y del Consejo del 8 de junio de 2011 sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

Normas armonizadas aplicadas:

EN 60745-1:2009/A11:2010

EN 60745-2-2:2010

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:2010

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Tipo/denominación del aparato:

Atornilladora recargable con mecanismo de percusión giratorio conectable PDSSA 12 A1

Año de fabricación: 01-2018

- Responsable de calidad -

Reservado el derecho de realizar modificaciones técnicas en relación con el desarrollo tecnológico.

Índice

Introdução....74

Ler o estado do acumulador 79

Ligar/desligar o mecanismo de impacto rotativo....79

Bloco acumulador: PAP 12 A2

Tipo: IÕES DE LÍTIO

Carregador rápido de acumuladores:

PLG 12 A2

ENTRADA/Input:

Ler o estado do acumulador

Ligar/desligar o mecanismo de impacto rotativo

CUIDADO!

Ligar o mecanismo de impacto rotativo:

Desligar o mecanismo de impacto rotativo:

Estimada Cliente, Estimado Cliente,

Normas harmonizadas aplicadas:

EN 60745-1:2009/A11:2010

EN 60745-2-2:2010

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:2010

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012
