MANUAL DE USUARIO WX437L WORX

RELATIVES À LA TRONÇONNEUSE a) La guarda proporcionada con la herramienta debe acoplarse fijamente a la herramienta de potencia y colocarse para máxima seguridad, para que se exponga la menor cantidad de disco hacia el operador. Colóquese usted y a los demás alejados del plano del disco giratorio.

guarda ayuda a proteger al operador de fragmentos de disco roto y del contacto accidental con el disco. b) Use discos de corte reforzado o de diamante para su herramienta de potencia. El hecho de que un accesorio se pueda acoplar a su herramienta de potencia, no garantiza una operación segura. c) La velocidad especificada del accesorio deberá ser al menos igual que la velocidad máxima indicada en la herramienta motorizada. Los accesorios que funcionen a una velocidad más rápida que la velocidad máxima de la herramienta motorizada podrían desprenderse. d) Los discos deben usarse únicamente para las aplicaciones recomendadas. Por ejemplo: no desbaste con el lado del disco de corte. Los discos de corte abrasivos están destinados para desbaste periférico, los esfuerzos laterales aplicados a estos discos pueden ocasionar que se despedacen. e) Siempre use bridas de disco no dañadas que sean del diámetro correcto para su disco seleccionado. Las bridas de disco adecuadas dan soporte al disco reduciendo así la posibilidad de ruptura del disco. f) El diámetro externo y el espesor del accesorio deberán estar dentro de la clasificación de capacidad de la herramienta motorizada. No es posible controlar de forma correcta los accesorios del tamaño incorrecto. g) El tamaño del eje de los discos y bridas deben encajar correctamente en el husillo de la herramienta de potencia. Los accesorios con orificios de árbol que no coincidan con el soporte de montaje de la herramienta motorizada perderán estabilidad, vibrarán de forma excesiva y podrían causar una pérdida de control. h) No use discos dañados. Antes de cada uso, revise que los discos no estén astillados ni con fisuras. Si la herramienta de potencia o disco cae al suelo, revise que no haya daños o instale un disco que no esté dañado. Después de revisar e instalar el disco, colóquese usted y a los demás alejados del plano del disco giratorio y opere la herramienta de potencia a velocidad máxima sin carga durante un minuto. Los discos dañados generalmente se despedazan durante este periodo de prueba.

i) Utilice un equipo de protección personal. En

función de la aplicación, utilice un protector facial, guantes de seguridad o anteojos de seguridad. Según sea apropiado, utilice una máscara antipolvo, protectores auditivos, guantes y un delante capaz de detener a los fragmentos abrasivos pequeños o fragmentos de piezas de trabajo. La máscara antipolvo o la máscara respiratoria debe filtrar las partículas generadas por las operaciones. La exposición prolongada a sonidos de alta intensidad puede causar una pérdida de la audición. j) Mantenga a las personas que están alrededor a una distancia segura del área de trabajo. Cualquier persona que ingrese en el área de trabajo deberá utilizar el equipo de protección personal. Los fragmentos de las piezas de trabajo o de los accesorios dañados podrían expulsarse desde la herramienta motorizada y causar una lesión más allá del área cercana a la operación. k) Sostenga la herramienta motorizada desde las superficies de empuñadora aisladas sólo, cuando se realiza una operación en la cual el accesorio de corte podría entrar en contacto con un cable oculto o con el propio cable de la herramienta motorizada. El contacto del accesorio de corte con un hilo “conductor” podría hacer que las partes metálicas expuestas actúen como conductores y causen una descarga eléctrica al operador. l) Coloque el cable alejado del accesorio giratorio. Si pierde el control, el cable podría cortarse o enredarse, y su mano o brazo podría ser jalado hacia el accesorio giratorio. m) Nunca apoye la herramienta motorizada hasta que el accesorio no se haya detenido por completo. El accesorio giratorio podría entrar en contacto con la superficie y causar una pérdida de control de la herramienta motorizada. n) No encienda la herramienta motorizada mientras la transporta a su lado. Un contacto accidental con el accesorio giratorio podría causar un enredo en su ropa y jalar el accesorio hacia su cuerpo. o) Limpie periódicamente las ranuras de ventilación de la herramienta motorizada.

ventilador del motor absorberá el polvo hacia la parte interna de la cubierta, y una acumulación excesiva de metal con polvo podría causar peligros eléctricos. p) No utilice la herramienta motorizada cerca de materiales inflamables. Las chipas podrían incendiar dichos materiales. q) No utilice accesorios que requieren líquidos refrigerantes. La utilización de agua u otros líquidos refrigerantes podría causar una electrocución o descarga eléctrica.

Advertencia para láser clase II PRECAUCIÓN: Irradiación láser al abrir. No mirar fijamente al rayo láser. PRECAUCIÓN: Irradiación láser al abrir e interconexión neutralizada. No mirar fijamente al rayo láser. IRRADIACIÓN LÁSER: No mirar fijamente al rayo láser. ADVERTENCIA DE SEGURIDAD ADICIONAL No mire fijamente el haz láser. Puede existir el riesgo si mira deliberadamente el haz, obedezca todas las reglas de seguridad conforme a lo siguiente:

1. El láser debe ser usado y mantenido de conformidad

con las instrucciones del fabricante.

2. Nunca apunte el haz a ninguna persona o a un

objeto distinto a la pieza de trabajo.

3. Siempre asegúrese de que el haz de láser apunte

a una pieza de trabajo maciza sin superficies reflejantes, por ejemplo, las superficies de madera o con recubrimiento áspero son aceptables. La hojas de acero reflejantes y brillantes o similares no son adecuadas para aplicaciones láser, ya que la superficie reflejante puede dirigir el haz de láser de regreso al operador.

4. No cambie el dispositivo láser con un tipo diferente.

El fabricante o un agente autorizado debe llevar a cabo las reparaciones.

5. PRECAUCIÓN: El uso de controles o ajustes distintos

a los especificados aquí pueden resultar en exposición a irradiación peligrosa.2120 Scie Circulaire Compacte Avec Laser F

6. PRECAUCIÓN: El uso de instrumentos ópticos con

este producto incrementarán el riesgo para la vista.

PRENEZ SOIN DE VOS OUTILS

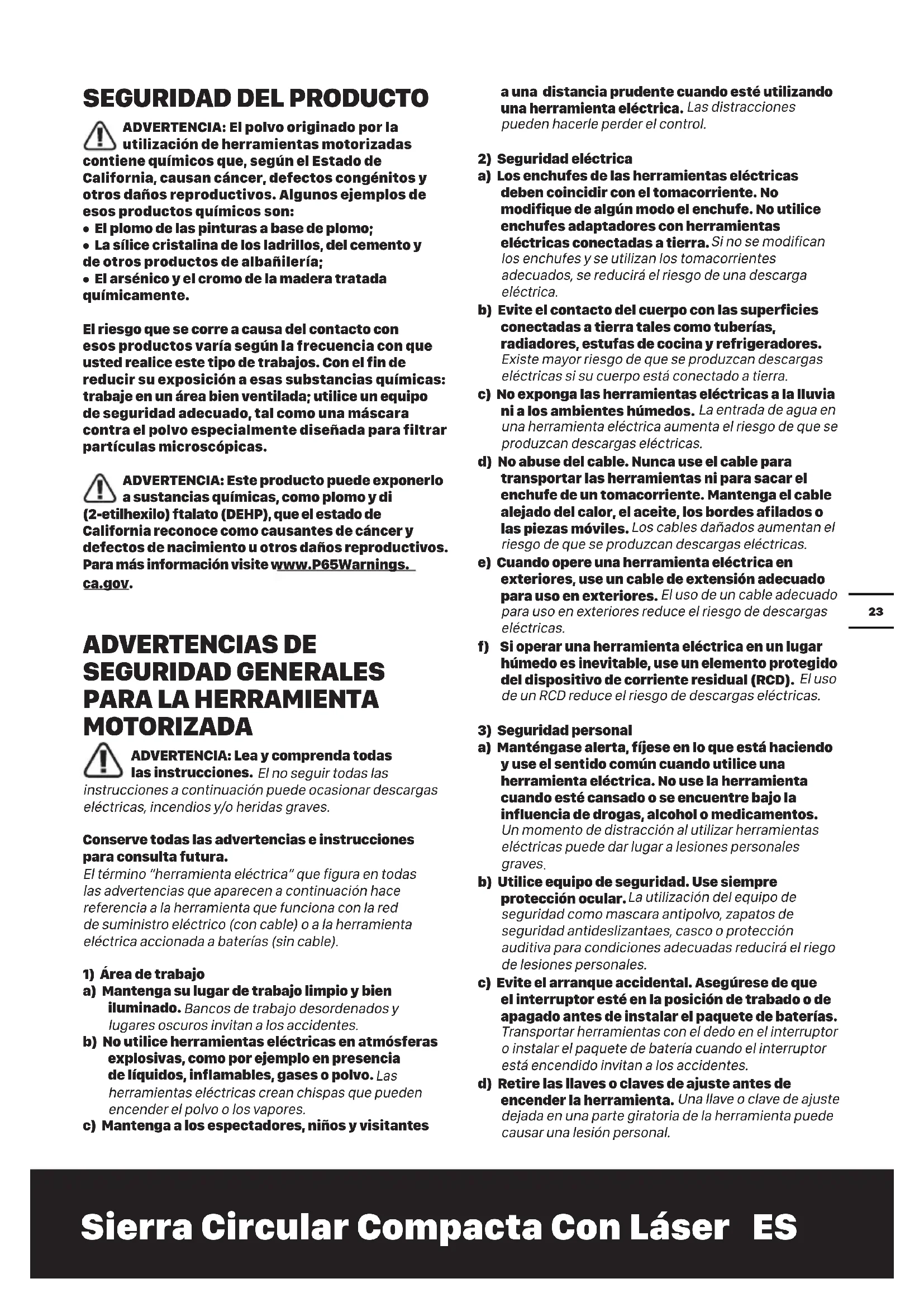

ADVERTENCIA: El polvo originado por la utilización de herramientas motorizadas contiene químicos que, según el Estado de California, causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería;

• El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www.P65Warnings. ca.gov. ADVERTENCIAS DE SEGURIDAD GENERALES

MOTORIZADA ADVERTENCIA: Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. El término “herramienta eléctrica” que figura en todas las advertencias que aparecen a continuación hace referencia a la herramienta que funciona con la red de suministro eléctrico (con cable) o a la herramienta eléctrica accionada a baterías (sin cable).

a) Mantenga su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos, inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantenga a los espectadores, niños y visitantes a una distancia prudente cuando esté utilizando una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. No modifique de algún modo el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan los tomacorrientes adecuados, se reducirá el riesgo de una descarga eléctrica. b) Evite el contacto del cuerpo con las superficies conectadas a tierra tales como tuberías, radiadores, estufas de cocina y refrigeradores. Existe mayor riesgo de que se produzcan descargas eléctricas si su cuerpo está conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a los ambientes húmedos. La entrada de agua en una herramienta eléctrica aumenta el riesgo de que se produzcan descargas eléctricas. d) No abuse del cable. Nunca use el cable para transportar las herramientas ni para sacar el enchufe de un tomacorriente. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados aumentan el riesgo de que se produzcan descargas eléctricas. e) Cuando opere una herramienta eléctrica en exteriores, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descargas eléctricas. f) Si operar una herramienta eléctrica en un lugar húmedo es inevitable, use un elemento protegido del dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede dar lugar a lesiones personales graves

b) Utilice equipo de seguridad. Use siempre protección ocular. La utilización del equipo de seguridad como mascara antipolvo, zapatos de seguridad antideslizantaes, casco o protección auditiva para condiciones adecuadas reducirá el riego de lesiones personales. c) Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de trabado o de apagado antes de instalar el paquete de baterías. Transportar herramientas con el dedo en el interruptor o instalar el paquete de batería cuando el interruptor está encendido invitan a los accidentes. d) Retire las llaves o claves de ajuste antes de encender la herramienta. Una llave o clave de ajuste dejada en una parte giratoria de la herramienta puede causar una lesión personal.24 Sierra Circular Compacta Con Láser ES e) No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento. El apoyo de los pies y el equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas. f) Vístase apropiadamente. No se ponga ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegúrese que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo

h) No permita que la familiaridad obtenida a partir del uso frecuente de otras herramientas le permita volverse complaciente e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4) Uso y cuidado de la herramienta

a) No fuerce la herramienta. Emplee la herramienta correcta para la aplicación que desea.

herramienta correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que está diseñada. b) No utilice la herramienta si el interruptor no la enciende o apaga. Toda herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. c) Desconecte la batería de la herramienta o ponga el interruptor en la posición de trabado o de apagado antes de hacer cualquier ajuste, cambio de accesorios o guardar la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta accidentalmente. d) Guarde las herramientas que no esté usando fuera del alcance de los niños y otras personas no capacitadas. Las herramientas son peligrosas en las manos de los usuarios no capacitados. e) Mantenga las herramientas con cuidado. Compruebe la desalineación o el atasco de las piezas móviles, la ruptura de piezas y cualquier otra situación que pueda afectar el funcionamiento de las herramientas. Si la herramienta está dañada, hágala arreglar antes de usarla. Muchos accidentes son causados por herramientas mantenidas deficientemente. f) Conserve las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, accesorios, brocas de la herramienta, etc. de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará. La utilización de la herramienta eléctrica para operaciones diferentes de aquellas para las que se encuentra diseñada podría dar lugar a una situación peligrosa. h) Mantenga las manijas y las superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbaladizas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

a) La herramienta debe ser reparada por una persona calificada de servicio técnico y se deben utilizar partes de reemplazo idénticas. Esto asegurará el mantenimiento de la seguridad de la herramienta eléctrica. INSTRUCCIONES DE

SEGURIDAD PARA TODAS

a) ADVERTENCIA: Mantenga las manos alejadas del área de corte y la cuchilla.

utiliza ambas manos para sostener la sierra, no podrá cortar con la cuchilla. b) No utilice la herramienta sobre la pieza de trabajo por la parte inferior. La protección no le protegerá de la cuchilla bajo la pieza de trabajo. c) Ajuste la profundidad de corte al grosor de la pieza de trabajo. Menos de un diente completo de la hoja debe ser visible por debajo de la pieza de trabajo. d) Nunca sostenga la pieza a cortar en sus manos o sobre su pierna. Asegure la pieza de trabajo sobre una plataforma estable. Es importante apoyar correctamente la pieza de trabajo para reducir al mínimo la exposición del cuerpo, el atascamiento de la hoja o la pérdida de control

e) Sujete la herramienta por las superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable que tenga corriente hará que ésta pase a las partes metálicas descubiertas de la herramienta y que el operador reciba descargas eléctricas. f) Cuando haga cortes longitudinales siempre use una guía de corte o guía de borde recto. Esto mejora la exactitud del corte y reduce el riesgo de atascamiento de la hoja. g) Siempre utilice hojas con orificios de eje del tamaño y forma correctos (diamante contra redondo). Las hojas que no se corresponden con los dispositivos de la caja, funcionarán de modo excéntrico, causando pérdida de control. h) Nunca emplee tornillos o arandelas de hoja incorrectos o dañados. Las arandelas y los tornillos de la hoja fueron diseñados especialmente para su sierra, para funcionamiento y seguridad óptimos de la operación

Sierra Circular Compacta Con Láser ES

MÁS INSTRUCCIONES DE

SEGURIDAD PARA TODAS

LAS SIERRAS Causas y prevención del operador contra el contragolpe - El contragolpe es una reacción repentina a hojas de sierra pellizcadas, atascadas o mal alineadas, causando que una sierra sin control salte por encima de la pieza de trabajo hacia el operador; - Cuando la hoja es pellizcada o atascada firmemente por la muesca, se atora y la reacción del motor conduce la unidad rápidamente hacia el operador; - Si la hoja se tuerce o está mal alineada durante el corte, los dientes del extremo trasero pueden incrustarse en la superficie superior de la madera haciéndola saltar de la muesca y proyectarse hacia el operador. El contragolpe es el resultado del uso incorrecto de la sierra y/o de procedimientos o condiciones de funcionamiento incorrectos y puede ser evitado tomando precauciones apropiadas según se describe a continuación. a) Mantenga una empuñadura firme sobre la sierra y coloque sus brazos para resistir las fuerzas del contragolpe. Coloque su cuerpo a cualquier lado de la hoja, pero no alineado con la hoja. El contragolpe podría hacer que la sierra salte al revés, pero las fuerzas del contragolpe pueden ser controladas por el operador si se toman las precauciones apropiadas. b) Cuando la hoja se atasca o cuando se interrumpe un corte por cualquier razón, suelte el gatillo y sostenga la sierra en el material sin moverla hasta que la hoja se haya detenido completamente. Nunca trate de sacar la sierra de la pieza de trabajo o tire de la sierra al revés mientras la hoja esté en movimiento, ya que podría ocurrir un contragolpe. Investigue y tome acciones correctivas para eliminar la causa del atascamiento de la hoja. c) Al reiniciar el trabajo sobre la pieza correspondiente, centre la hoja de sierra en la muesca y compruebe que los dientes de la sierra no estén incrustados en el material. Si la hoja de sierra está atascada, cuando se enciende nuevamente la sierra puede saltar o producir un contragolpe desde la pieza de trabajo. d) Fije paneles grandes para reducir al mínimo el riesgo de que la hoja pellizque o provoque un contragolpe. Los paneles grandes tienden a ceder bajo su propio peso. Los soportes deben ser colocados debajo del panel a ambos lados, cerca de la línea de corte y del borde del panel. e) No utilice hojas desafiladas o dañadas. Las hojas con dientes desafilados o colocados incorrectamente producen una muesca estrecha causando fricción excesiva, atascamiento de la hoja y contragolpe. f) Las palancas de traba de profundidad y de inclinación de la hoja deben estar ajustadas y aseguradas antes de efectuar un corte. Si el ajuste de la hoja cambia durante el corte, puede causar atascamiento y contragolpe

g) Tenga cuidado adicional al hacer cortes mediante paredes y otros lugares ciegos. La hoja que sobresale puede cortar objetos capaces de causar un contragolpe. INSTRUCCIONES DE

SEGURIDAD PARA SU SIERRA

Función de la guarda inferior a) Verifique que la cubierta de seguridad inferior cierre correctamente antes de cada uso. No accione la sierra si la cubierta de seguridad inferior no se mueve libremente ni se cierra inmediatamente. Nunca ate o fije con abrazaderas la cubierta inferior en la posición abierta. Si la sierra se cae accidentalmente, la cubierta inferior puede doblarse. Levántela con el mango retráctil y cerciórese de que se mueva libremente y que no toque la hoja u otras partes en todos los ángulos y profundidades de corte. b) Compruebe el funcionamiento del resorte de la cubierta inferior. Si la cubierta y el resorte no están funcionando correctamente, deben ser reparados antes del uso. La cubierta inferior puede funcionar lentamente debido a piezas dañadas, depósitos gomosos o acumulación de desechos. c) La cubierta inferior debe ser retraída manualmente solo en casos de cortes especiales como cortes mediante descenso vertical o cortes compuestos. Levante la cubierta inferior por el mango retráctil y cuando la hoja penetre en el material suelte la cubierta. Para las demás operaciones de corte, la cubierta inferior debe funcionar automáticamente. d) Siempre verifique que la cubierta inferior esté cubriendo la hoja antes de colocar la sierra sobre el banco o el piso. Una hoja desprotegida o que resbala hará que la sierra vaya al revés, cortando lo que esté en su trayectoria. Tome nota del tiempo que tarda la hoja en detenerse una vez que suelte el gatillo.

1. Sólo use cuchillas de sierra recomendadas en la

2. No utilice ningún tipo de ruedas abrasivas.

3. Utilice sólo el diámetro(s) de hoja según las

para el material a cortar.

5. Sólo use cuchillas de sierra que estén marcadas con

una velocidad igual o mayor a la velocidad marcada en la herramienta.26 Sierra Circular Compacta Con Láser ES ADVERTENCIAS DE

SEGURIDAD DE MÁQUINA DE

CORTE a) La guarda proporcionada con la herramienta debe acoplarse fijamente a la herramienta de potencia y colocarse para máxima seguridad, para que se exponga la menor cantidad de disco hacia el operador. Colóquese usted y a los demás alejados del plano del disco giratorio.

guarda ayuda a proteger al operador de fragmentos de disco roto y del contacto accidental con el disco. b) Use discos de corte reforzado o de diamante para su herramienta de potencia. El hecho de que un accesorio se pueda acoplar a su herramienta de potencia, no garantiza una operación segura. c) La velocidad especificada del accesorio deberá ser al menos igual que la velocidad máxima indicada en la herramienta motorizada. Los accesorios que funcionen a una velocidad más rápida que la velocidad máxima de la herramienta motorizada podrían desprenderse. d) Los discos deben usarse únicamente para las aplicaciones recomendadas. Por ejemplo: no desbaste con el lado del disco de corte. Los discos de corte abrasivos están destinados para desbaste periférico, los esfuerzos laterales aplicados a estos discos pueden ocasionar que se despedacen. e) Siempre use bridas de disco no dañadas que sean del diámetro correcto para su disco seleccionado. Las bridas de disco adecuadas dan soporte al disco reduciendo así la posibilidad de ruptura del disco. f) El diámetro externo y el espesor del accesorio deberán estar dentro de la clasificación de capacidad de la herramienta motorizada. No es posible controlar de forma correcta los accesorios del tamaño incorrecto. g) El tamaño del eje de los discos y bridas deben encajar correctamente en el husillo de la herramienta de potencia. Los accesorios con orificios de árbol que no coincidan con el soporte de montaje de la herramienta motorizada perderán estabilidad, vibrarán de forma excesiva y podrían causar una pérdida de control. h) No use discos dañados. Antes de cada uso, revise que los discos no estén astillados ni con fisuras. Si la herramienta de potencia o disco cae al suelo, revise que no haya daños o instale un disco que no esté dañado. Después de revisar e instalar el disco, colóquese usted y a los demás alejados del plano del disco giratorio y opere la herramienta de potencia a velocidad máxima sin carga durante un minuto. Los discos dañados generalmente se despedazan durante este periodo de prueba.

i) Utilice un equipo de protección personal. En

función de la aplicación, utilice un protector facial, guantes de seguridad o anteojos de seguridad. Según sea apropiado, utilice una máscara antipolvo, protectores auditivos, guantes y un delante capaz de detener a los fragmentos abrasivos pequeños o fragmentos de piezas de trabajo. La máscara antipolvo o la máscara respiratoria debe filtrar las partículas generadas por las operaciones. La exposición prolongada a sonidos de alta intensidad puede causar una pérdida de la audición. j) Mantenga a las personas que están alrededor a una distancia segura del área de trabajo. Cualquier persona que ingrese en el área de trabajo deberá utilizar el equipo de protección personal. Los fragmentos de las piezas de trabajo o de los accesorios dañados podrían expulsarse desde la herramienta motorizada y causar una lesión más allá del área cercana a la operación. k) Sostenga la herramienta motorizada desde las superficies de empuñadora aisladas sólo, cuando se realiza una operación en la cual el accesorio de corte podría entrar en contacto con un cable oculto o con el propio cable de la herramienta motorizada. El contacto del accesorio de corte con un hilo “conductor” podría hacer que las partes metálicas expuestas actúen como conductores y causen una descarga eléctrica al operador. l) Coloque el cable alejado del accesorio giratorio. Si pierde el control, el cable podría cortarse o enredarse, y su mano o brazo podría ser jalado hacia el accesorio giratorio. m) Nunca apoye la herramienta motorizada hasta que el accesorio no se haya detenido por completo. El accesorio giratorio podría entrar en contacto con la superficie y causar una pérdida de control de la herramienta motorizada. n) No encienda la herramienta motorizada mientras la transporta a su lado. Un contacto accidental con el accesorio giratorio podría causar un enredo en su ropa y jalar el accesorio hacia su cuerpo. o) Limpie periódicamente las ranuras de ventilación de la herramienta motorizada.

ventilador del motor absorberá el polvo hacia la parte interna de la cubierta, y una acumulación excesiva de metal con polvo podría causar peligros eléctricos. p) No utilice la herramienta motorizada cerca de materiales inflamables. Las chipas podrían incendiar dichos materiales. q) No utilice accesorios que requieren líquidos refrigerantes. La utilización de agua u otros líquidos refrigerantes podría causar una electrocución o descarga eléctrica.27 Sierra Circular Compacta Con Láser ES INSTRUCCIONES DE SEGURIDAD ADICIONALES

CORTE ABRASIVO Repulsiones y advertencias relacionadas El contragolpe es una reacción repentina a un disco giratorio apretado o atorado. El apriete o atoramiento ocasiona una rápida pérdida de estabilidad del disco giratorio la cual a su vez ocasiona que la herramienta de potencia descontrolada sea empujada en la dirección opuesta a la rotación del disco en el punto de atoramiento. Por ejemplo, si una rueda abrasiva está atorada en la pieza de trabajo, el borde de la rueda que está ingresando en el punto de atoramiento podría atravesar la superficie del material, lo que causará una expulsión o repulsión de la rueda. La rueda podría expulsarse hacia o lejos del operador, en función del movimiento de la rueda en el momento del atoramiento. Las ruedas abrasivas también podrían desintegrarse en estas condiciones. La repulsión es resultado de una utilización incorrecta de la herramienta motorizada o de procedimientos o condiciones de funcionamiento incorrectas. Se pueden evitar estas situaciones tomando las precauciones adecuadas que se describen a continuación. a) Mantenga una empuñadura firme de la herramienta motorizada y coloque el cuerpo y brazo para resistir las fuerzas de las repulsiones. Utilice siempre el mango auxiliar, si está disponible, para lograr el máximo control de las repulsiones y de las reacciones de torque durante el arranque. El operador puede controlar las reacciones de torque y las fuerzas de repulsión si se toman las precauciones correctas. b) Nunca coloque las manos cerca del accesorio giratorio. El accesorio podría causar una repulsión hacia las manos. c) No coloque el cuerpo en el área donde se moverá la herramienta motorizada si ocurre una repulsión. La repulsión impulsará la herramienta motorizada en la dirección opuesta al movimiento de la rueda en el momento del atascamiento

d) Tenga especial cuidado al trabajar en esquinas, bordes filosos, etcétera. Evite hacer rebotar o atorar el accesorio. Las esquinas, los bordes filosos y el rebote tienden a atascar el accesorio y causar una pérdida de control o repulsión. e) No instale una hoja de labrado de madera u hoja de sierra dentada en la sierra de cadena. Dichas hojas crean fuerzas de retroceso y pérdidas de control. f) No “atore” la rueda de corte ni aplique presión excesiva. No intente realizar un corte de profundidad excesiva. Al forzar en exceso la rueda, se aumenta la carga y la posibilidad de que la rueda se atasque o tuerza durante el corte. Además, podría ocurrir una repulsión o daño de la rueda

g) Cuando la rueda se atasca o cuando se interrumpe un corte por alguna razón, apague la herramienta y sosténgala sin moverla hasta que la rueda se detenga por completo. Nunca intente extraer una rueda de corte desde el corte cuando la rueda está en movimiento. De lo contrario, ocurrirá una repulsión. Investigue y tome las acciones para corregir el problema a fin de eliminar la causa del atascamiento de la rueda. h) No vuelva a iniciar la operación de corte sobre la pieza de trabajo. Espere a que la rueda alcance su velocidad máxima y luego vuelva a ingresar en el corte de forma cuidadosa. La pueda podría atascarse, elevarse o causar una repulsión si se vuelve a iniciar la operación de corte con la herramienta motorizada sobre la pieza de trabajo.

i) Coloque apoyos en los paneles o en cualquier

pieza de trabajo de gran tamaño para minimizar el riesgo de un atoramiento de la rueda o de una repulsión. Las piezas de trabajo grandes tienden a doblarse bajo su propio peso. Se deberán colocar apoyos debajo de la pieza de trabajo cerca de la línea de corte y cerca del borde de la pieza de trabajo en ambos lados de la rueda. j) Tenga sumo cuidado al realizar un “corte de cavidad” en las paredes existentes o en otras áreas ciegas. La rueda que sobresale podría cortar tuberías de agua o gas, cables eléctricos u objetos que podrían causar una repulsión

1. Siempre use una máscara antipolvo.

Advertencia para láser clase II PRECAUCIÓN: Irradiación láser al abrir. No mirar fijamente al rayo láser. PRECAUCIÓN: Irradiación láser al abrir e interconexión neutralizada. No mirar fijamente al rayo láser. IRRADIACIÓN LÁSER: No mirar fijamente al rayo láser.

ADVERTENCIA DE SEGURIDAD ADICIONAL

No mire fijamente el haz láser. Puede existir el riesgo si mira deliberadamente el haz, obedezca todas las reglas de seguridad conforme a lo siguiente:

1. El láser debe ser usado y mantenido de conformidad

con las instrucciones del fabricante.

2. Nunca apunte el haz a ninguna persona o a un

objeto distinto a la pieza de trabajo.

3. Siempre asegúrese de que el haz de láser apunte

a una pieza de trabajo maciza sin superficies reflejantes, por ejemplo, las superficies de madera o con recubrimiento áspero son aceptables. La hojas de acero reflejantes y brillantes o similares no son adecuadas para aplicaciones láser, ya que la superficie reflejante puede dirigir el haz de láser de regreso al operador.

4. No cambie el dispositivo láser con un tipo diferente.28

Sierra Circular Compacta Con Láser ES El fabricante o un agente autorizado debe llevar a cabo las reparaciones.

5. PRECAUCIÓN: El uso de controles o ajustes distintos

a los especificados aquí pueden resultar en exposición a irradiación peligrosa.

6. PRECAUCIÓN: El uso de instrumentos ópticos con

este producto incrementarán el riesgo para la vista.

CONSERVE ESTAS INSTRUCCIONES

SÍMBOLOS Advertencia–Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Use protección auditiva Use lentes de seguridad Use máscara contra el polvo Doble aislamiento Advertencia Desbloqueo Incorrecto Correcto Antes de realizar cualquier trabajo en la máquina, extraiga el enchufe de alimentación del tomacorriente. Use siempre unos guantes de protec- ción Corte Aluminio Plástico Azulejo de cerámica Disco de corte abrasivo Hoja HCS Cuchilla con punta de carburo

5. PROTECCIÓN DE HIJA SUPERIOR FIJA

6. PALANCA DE LA PROTECCIÓN INFERIOR

8. PROTECCIÓN DE HOJA INFERIOR

9. BOTÓN DE BLOQUEO DEL EJE

10. ADAPTADOR DE ASPIRADORA

Sierra Circular Compacta Con Láser ES

16. PALANCA DE AJUSTE DE BISEL

17. ORIFICIO PARA EXTRACCIÓN DEL ASERRÍN

22. BOTÓN DE ENCENDIDOAPAGADO DEL LÁSER

No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.

Tipo WX437L WX437L.X (4 - designación de maquinaria, representante de sierra circular.) WX437L WX437L.X** Tensión 110-120V~60Hz Corriente nominal 6.5 A Velocidad sin Carga (MAX.) 4700/min Velocidad nominal(n) 4700/min Eje roscado M6 Diámetro de la hoja Cuchilla con punta de carburo (RW8988) 4-1/2”(115 mm) X3/8”(9.5mm) X 24T Hoja HCS * 4-1/2”(115 mm) X3/8”(9.5mm) X 60T Disco de corte abrasivo * 4-1/2”(115 mm) X3/8”(9.5mm) X 60G Capacidad de corte Profundidad de corte en 90° Profundidad de corte en 45° 1-37/64” (40 mm) 1-1/32” (26 mm) Capacidad de biselado 0-45° Tamaño del eje 3/8” (9.5 mm) Batería de láser LR44 1.5V Doble Aislamiento /II Peso 4.8 lbs (2.2 kg)

• No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar. ** X puede ser seguido por uno o dos caracteres. Todos los modelos son iguales, excepto el número de modelo y la marca registrada. El sufijo en los modelos puede ser un número del “1” al “999” o la letra inglesa “A” a “Z” o “M1” a “M9” que significa un paquete diferente o el Varios accesorios embalados en el paquete. Le recomendamos que compre sus accesorios en la misma tienda que le vendió la herramienta. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle.

INSTRUCCIONES DE USO

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones. Utilización prevista: La herramienta se encuentra diseñada para cortes de madera longitudinales y transversales con líneas de corte rectas así como con apoyándose firmemente sobre la pieza de trabajo. ENSAMBLE & FUNCIONAMIENTO

Colocación y extracción de la hoja NOTA: Para bloquear o soltar el perno de la cuchilla, se debe presionar el botón de bloqueo de husillo. ADVERTENCIA Siempre retire la batería antes de cambiar la hoja! Vea la Fig. A30 Sierra Circular Compacta Con Láser ES Interruptor de seguridad y gatillo de encendido/apagado ADVERTENCIA Para evitar lesiones de corte a partir de la hoja filosa, por favor no ponga sus manos alrededor de la Placa base. NOTA: Mantenga el adaptador de la suciedad conectada al dispositivo colector de suciedad cuando se use la herramienta. Vea la Fig. B Cortes al hilo fijos y cortes cruzados NOTA: La línea de corte de la cuchilla de la sierra está alineada con la marca de corte 0°. Vea la Fig. C1,

Uso de función de luz láser Vea la Fig. D1,

Reemplazo de baterías de láser Vea la Fig. E1, E2,E3 Guía paralela Vea la Fig. F1, F2 Ajuste de la profundidad de corte Vea la Fig. G1,

Ajuste del ángulo de corte NOTA: La línea de corte de la cuchilla de la sierra está alineada con la marca de corte 45°. Vea la Fig. H CORTE DE CAVIDAD Vea la Fig. I1, I2 Extracción del aserrín Vea la Fig. J

Si su herramienta eléctrica se calienta demasiado, hágala funcionar sin carga durante 2-3 minutos para enfriar el motor. Evite el uso prolongado a velocidades muy bajas. Proteja las hojas de sierra contra los impactos o golpes. La alimentación excesiva de material reduce en forma significativa el rendimiento de la herramienta y la vida útil de la hoja de sierra. El rendimiento de aserrado y la calidad de corte dependen principalmente de la condición y forma de los dientes de la hoja de sierra. Por lo tanto, utilice sólo hojas de sierra afiladas que sean adecuadas para el material con el que se trabajará. Elección de las hojas de sierra: Hojas de sierra de 24 dientes para cortes normales, hojas de sierra de aproximadamente 40 dientes para cortes más finos y hojas de sierra de más de 40 dientes para cortes muy finos en superficies frágiles. Utilice únicamente cuchillas de sierra recomendadas. MANTENGA LAS HERRAMIENTAS CON CUIDADO Extraiga el enchufe de la toma eléctrica antes de llevar a cabo cualquier reparación o ajuste. Conserve las herramientas afiladas y limpias para que funcionen mejor y con más seguridad. Siga las instrucciones para lubricar y cambiar los accesorios. Inspeccione periódicamente los cables de las herramientas y si están dañados hágalos reparar por un centro de servicio autorizado. Su herramienta no requiere lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Si el cable de alimentación se encuentra dañado deberá ser reemplazado por el fabricante, su agente de servicio o algún otro profesional igualmente cualificado para llevar a cabo dichas operaciones, con el fin de evitar riesgos. De forma periódica, limpie el polvo y astillas de la guarda y base para garantizar un rendimiento correcto.31 Sierra Circular Compacta Con Láser ES

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

herramienta no arranca al utilizar el interruptor

encendido/ apagado. Cable de alimentación no enchufado. Cable de alimentación dañado. El cepillo de carbono se encuentra desgastado. Asegúrese de que el cable de alimentación se encuentre conectado de forma correcta a un tomacorriente

funcionamiento. Desenchufe el cable de alimentación. Solicite el reemplazo a una persona de mantenimiento calificada. Solicite el reemplazo del cepillo de carbono a una persona de mantenimiento calificada.

profundidad de corte es inferior a la establecida. Aserrín acumulado en la parte posterior de la base. Extraiga el aserrín. Considere conectar una aspiradora para realizar la recolección del polvo. La hoja da vueltas o se resbala. La hoja no se encuentra acoplada de forma estrecha en el eje. Extraiga la hoja y vuelva a ensamblarla tal como se describe en la sección INSTALACIÓN/

HOJA. La hoja no corta en línea recta. La hoja se encuentra desafilada. La hoja no se encuentra colocada de forma correcta. No se está guiando correctamente a la sierra. Coloque una nueva hoja afilada en la sierra. Compruebe que la hoja se encuentre colocada de forma correcta. Utilice una guía de borde. La hoja realiza un contragolpe al comenzar con un corte. La hoja no está girando lo suficientemente rápido. Espere a que la hoja de sierra alcance la velocidad máxima antes de comenzar con la realización de un corte.Copyright © 2021, Positec. All Rights Reserved. Copyright © 2021, Positec. Tous droits réservés. © Derechos reservados 2021, Positec. Todos los derechos reservados. AR01569501 www.worx.com
