5DG69650 - Capucha BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Blaupunkt
Modelo	5DG69650
Uso	Exclusivamente doméstico
Número de velocidades	4 (incluye una velocidad boost temporizada 6 minutos)
Iluminación	Integrada (contactar servicio técnico para reemplazo)
Filtro de grasa	Lavable, limpiar cada 2 meses (o más a menudo)
Filtro de carbón activo	No lavable, reemplazar cada 4 meses
Control	Botones pulsadores (T1, T2, T3, L)
Alimentación	220-240 V ~ 50/60 Hz (estimación)
Distancia mínima de seguridad	650 mm
Puesta a tierra	Obligatoria (Clase I)
Diámetro del conducto de evacuación	120 mm mínimo
Función especial	Boost temporizado: presionar 2 segundos en T3 para 4ª velocidad (6 min)
Seguridad	No flambear debajo de la campana, ventilación adecuada requerida
Instalación	Por técnico competente
Clase de eficiencia energética	No especificada
Material	No especificado
Reparabilidad	Contactar servicio técnico para piezas (iluminación, etc.)

Preguntas frecuentes - 5DG69650 BLAUPUNKT

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima de seguridad es de 650 mm. Consulte también las instrucciones de la placa de cocción.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa se pueden lavar en el lavaplatos o a mano. Límpielos cada 2 meses (más a menudo en caso de uso intenso).

¿Con qué frecuencia reemplazar el filtro de carbón activo?

El filtro de carbón activo es no lavable y debe reemplazarse aproximadamente cada 4 meses (o más a menudo en uso intensivo).

¿Qué hacer si el cable de alimentación está dañado?

Haga que lo reemplace el fabricante, su servicio postventa o un técnico autorizado para evitar cualquier peligro.

¿Puedo usar la campana con una cocina de gas?

Sí, pero asegúrese de una ventilación adecuada de la habitación. La presión negativa no debe exceder 0,04 mbar para evitar el retorno de gases.

¿Cómo activar la velocidad boost?

Presione el botón T3 durante aproximadamente 2 segundos para activar la 4ª velocidad (boost). Funciona durante 6 minutos y luego vuelve a la velocidad anterior.

¿Qué hacer si la campana no funciona?

Verifique primero la alimentación eléctrica y el enchufe. Si el problema persiste, contacte al servicio postventa.

¿Cómo reemplazar la iluminación de la campana?

El reemplazo de la iluminación debe ser realizado por el servicio postventa. Contáctelo para obtener las piezas adecuadas.

¿El aparato es adecuado para niños?

Los niños mayores de 8 años pueden usar el aparato bajo supervisión. No permita que los niños jueguen con la campana.

¿Puedo evacuar el aire en una chimenea?

No, no conecte la campana a conductos de chimenea utilizados para humos de combustión (caldera, chimenea).

MANUAL DE USUARIO 5DG69650 BLAUPUNKT

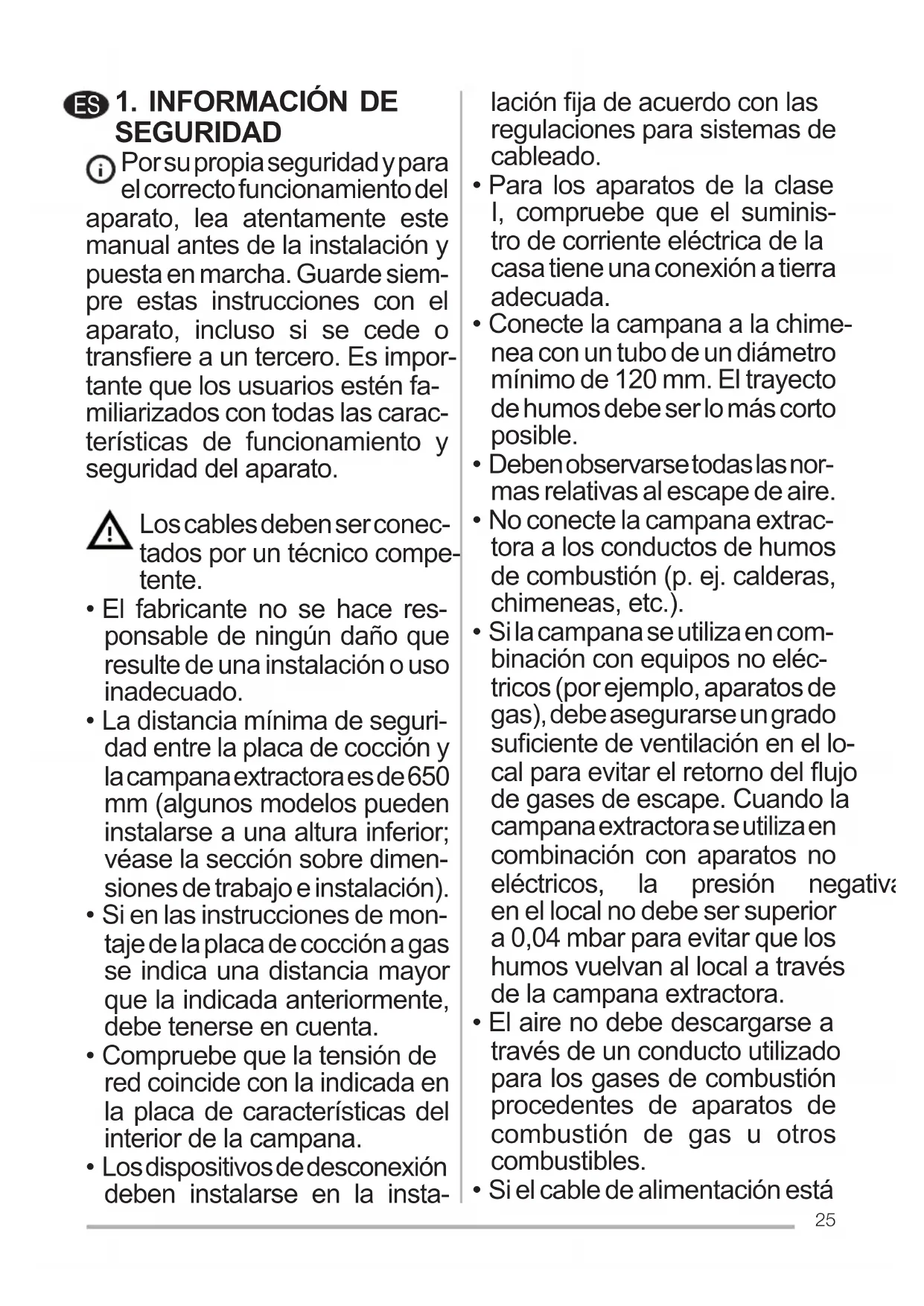

1. INFORMACIÓN DE SEGURIDAD

i Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta-

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chime- nea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está

dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplirescrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficien siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peli-

gros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan es,aire en el local).

- El símbolo en el producto o en su embalaje indica que este producto no debe desechar-se como residuo doméstico

normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. REINIGING EN ONDERHOUD

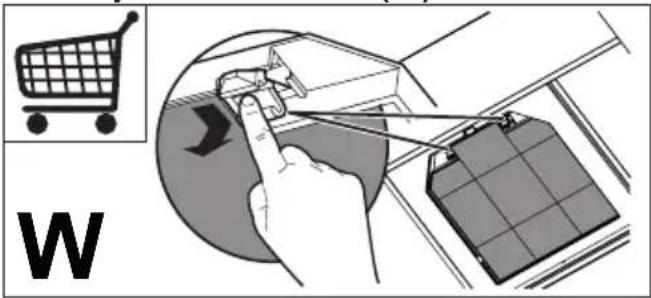

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

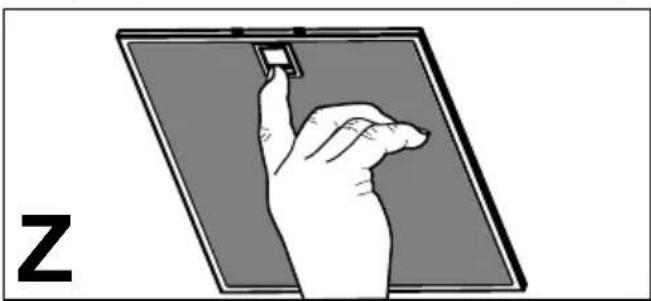

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo finés y un detergente líquido suave.

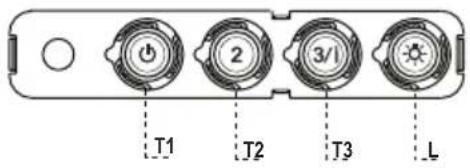

4. MANDOS

TECLA FUNCIONES LED
T1Velocidad	Enciende el motor a la primera velocidad.	Encendido
	Apaga el motor -
T2Velocidad	Enciende el motor a la segunda velocidad	Encendido
T3Velocidad	Presionada brevemente enciende el motor a la tercera velocidad.	Fijo
	Presionada por 2 segundos.Activa la cuarta velocidad temporizada a 6 minutos, al final los cuales vuelve a la velocidad implementada precedentemente.Adecuada a enfrentar las máximas emisiones de humos de cocción.	deIntermitente
LLuz	Enciende y apaga la instalación de iluminación.	-

Atención : La tecla T1 apaga el motor pasando siempre por la primera velocidad.

5. ILUMINACIÓN

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
