Tipo di prodotto	Cappa aspirante
Marca	Blaupunkt
Modello	5DG69650
Uso	Esclusivamente domestico
Numero di velocità	4 (di cui una velocità boost temporizzata 6 minuti)
Illuminazione	Integrato (contattare SAV per sostituzione)
Filtro antigrasso	Lavabile, da pulire ogni 2 mesi (o più spesso)
Filtro al carbone attivo	Non lavabile, da sostituire ogni 4 mesi
Comando	Pulsanti (T1, T2, T3, L)
Alimentazione	220-240 V ~ 50/60 Hz (stima)
Distanza di sicurezza minima	650 mm
Messa a terra	Obbligatoria (Classe I)
Diametro condotto di evacuazione	120 mm minimo
Funzione speciale	Boost temporizzato: premere 2 secondi su T3 per 4ª velocità (6 min)
Sicurezza	Non fiammeggiare sotto la cappa, ventilazione adeguata richiesta
Installazione	Da tecnico competente
Classe di efficienza energetica	Non specificata
Materiale	Non specificato
Riparabilità	Contattare SAV per ricambi (illuminazione, ecc.)

Domande frequenti - 5DG69650 BLAUPUNKT

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza di sicurezza minima è di 650 mm. Consultare anche le istruzioni del piano di cottura.

Come pulire i filtri antigrasso?

I filtri antigrasso possono essere lavati in lavastoviglie o a mano. Pulirli ogni 2 mesi (più spesso in caso di uso intensivo).

Con quale frequenza sostituire il filtro al carbone attivo?

Il filtro al carbone attivo è non lavabile e deve essere sostituito circa ogni 4 mesi (o più spesso in caso di uso intensivo).

Cosa fare se il cavo di alimentazione è danneggiato?

Farlo sostituire dal produttore, dal suo servizio post-vendita o da un tecnico autorizzato per evitare pericoli.

Posso usare la cappa con un piano cottura a gas?

Sì, ma assicurare una ventilazione adeguata del locale. La pressione negativa non deve superare 0,04 mbar per evitare il ritorno dei gas.

Come attivare la velocità boost?

Premere il tasto T3 per circa 2 secondi per attivare la 4ª velocità (boost). Funziona per 6 minuti poi torna alla velocità precedente.

Cosa fare se la cappa non funziona?

Controllare prima l'alimentazione elettrica e la spina. Se il problema persiste, contattare il servizio post-vendita.

Come sostituire l'illuminazione della cappa?

La sostituzione dell'illuminazione deve essere effettuata dal servizio post-vendita. Contattarlo per ottenere i ricambi adatti.

L'apparecchio è adatto ai bambini?

I bambini di età superiore a 8 anni possono usare l'apparecchio sotto supervisione. Non lasciare che i bambini giochino con la cappa.

Posso evacuare l'aria in una canna fumaria?

No, non collegare la cappa ai condotti della canna fumaria utilizzati per i fumi di combustione (caldaia, camino).

MANUALE UTENTE 5DG69650 BLAUPUNKT

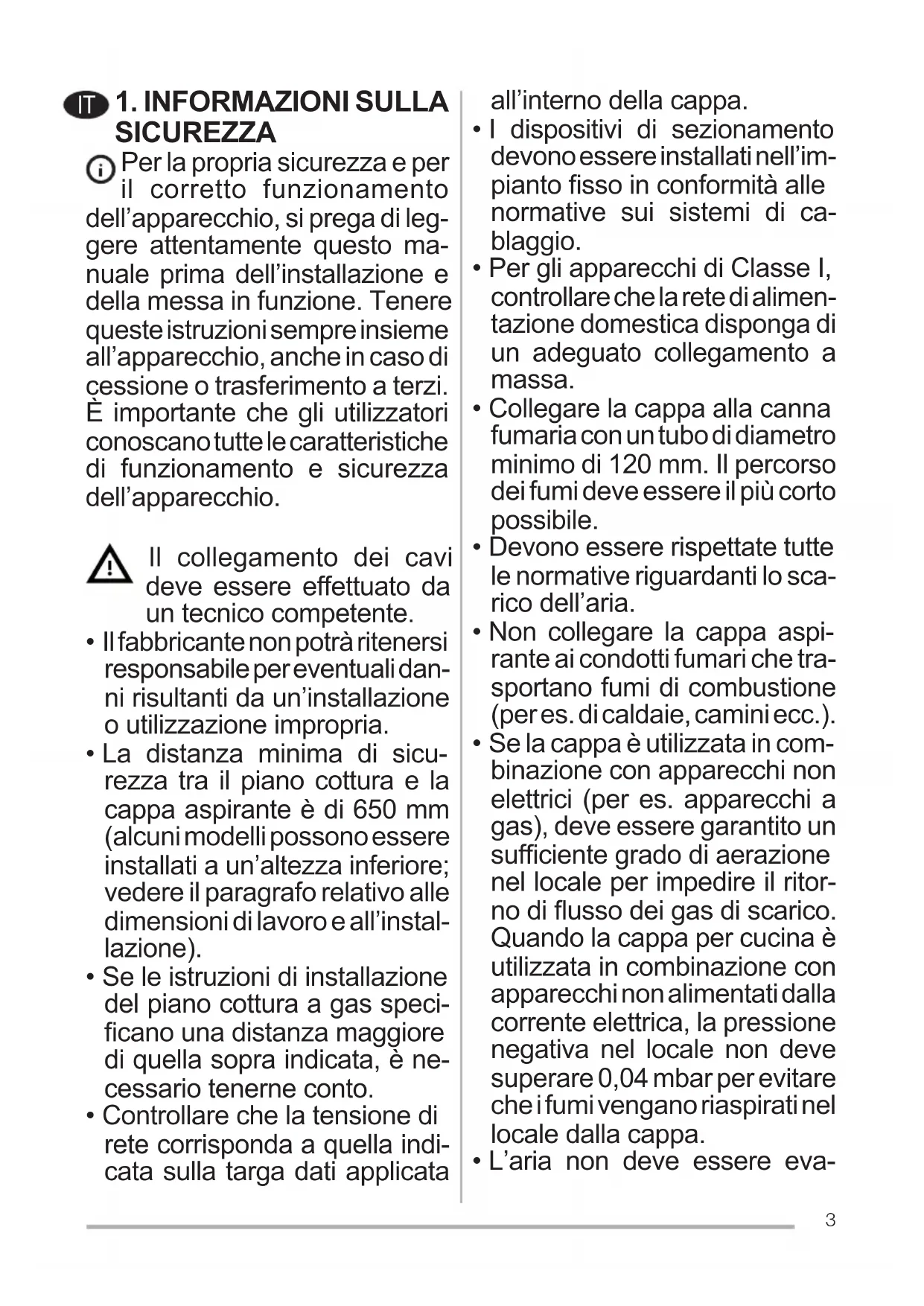

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo sca-rico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere eva-

cuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolo-samente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attenta-mente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

- L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che n siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o

altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo Ⓧ sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte cappa quando è in funzione.
• Regolare l'intensità della fiamma modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

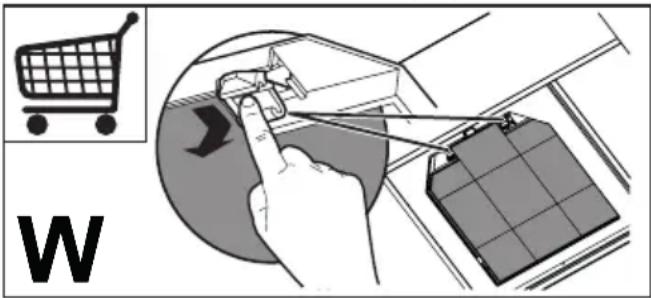

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

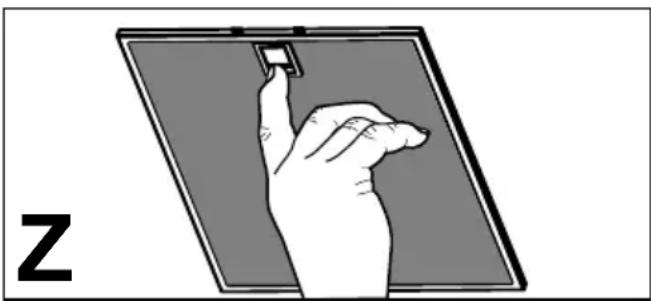

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

sotto la

in

4. COMANDI

Tasto Funzioni Led
T1Velocità	Accende il Motore alla Prima velocità.	Acceso
	Spegne il Motore. -
T2Velocità	Accende il Motore alla Seconda velocità.	Acceso
T3Velocità	Premuto brevemente Accende il Motore alla Terza velocità.	Fisso
	Premuto per 2 Secondi .Attiva la Quarta velocità temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Lampeg-giante
LLuce	Accende e spegne l’Im-pianto di Illuminazione.	-

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

5. ILLUMINAZIONE

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
