MANUAL DE USUARIO DM 90 TEKA

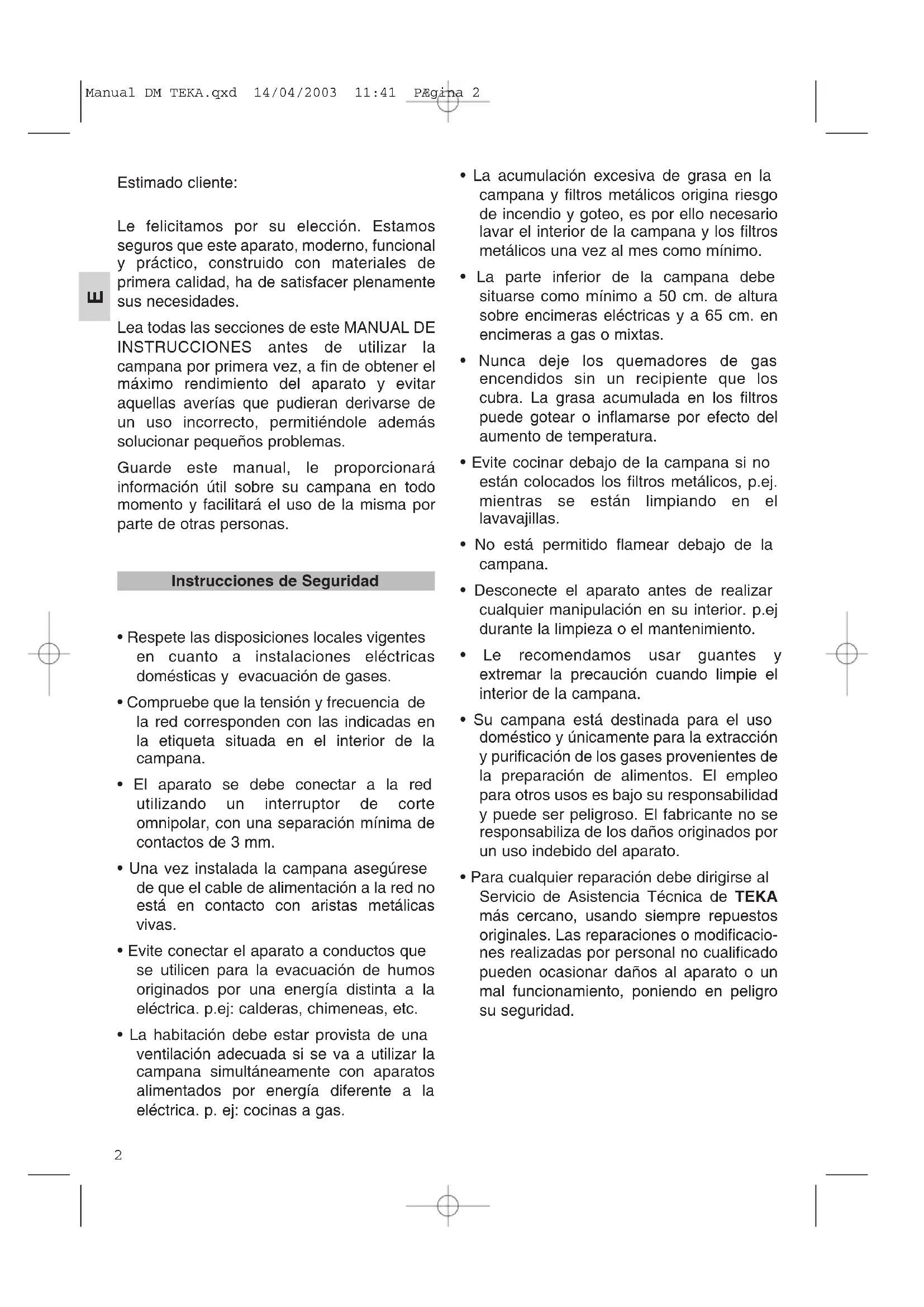

Manual de Instrucciones Campanas Extractoras DM-60/DM-70/DM-90 Bedienungsanleitung Dunstabzugshauben DM-60/DM-70/DM-90 Instructions Manual Kitchen Hoods DM-60/DM-70/DM-90 Manuel d’instructions Hottes aspirantes DM-60/DM-70/DM-90 Manual de Instruções Exaustores DM-60/DM-70/DM-90 Manual DM TEKA.qxd 14/04/2003 11:41 PÆgina 1Estimado cliente: Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades. Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas. Guarde este manual, le proporcionará información útil sobre su campana en todo momento y facilitará el uso de la misma por parte de otras personas.

• Respete las disposiciones locales vigentes en cuanto a instalaciones eléctricas domésticas y evacuación de gases.

• Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana.

• El aparato se debe conectar a la red utilizando un interruptor de corte omnipolar, con una separación mínima de contactos de 3 mm.

• Una vez instalada la campana asegúrese de que el cable de alimentación a la red no está en contacto con aristas metálicas vivas.

• Evite conectar el aparato a conductos que se utilicen para la evacuación de humos originados por una energía distinta a la eléctrica. p.ej: calderas, chimeneas, etc.

• La habitación debe estar provista de una ventilación adecuada si se va a utilizar la campana simultáneamente con aparatos alimentados por energía diferente a la eléctrica. p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.

• La parte inferior de la campana debe situarse como mínimo a 50 cm. de altura sobre encimeras eléctricas y a 65 cm. en encimeras a gas o mixtas.

• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.

• Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej. mientras se están limpiando en el lavavajillas.

• No está permitido flamear debajo de la campana.

• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.

• Su campana está destinada para el uso doméstico y únicamente para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se responsabiliza de los daños originados por un uso indebido del aparato.

• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica de TEKA más cercano, usando siempre repuestos originales. Las reparaciones o modificacio- nes realizadas por personal no cualificado pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad. Instrucciones de Seguridad

Manual DM TEKA.qxd 14/04/2003 11:41 PÆgina 2Indice Página Descripción del aparato 3 Instrucciones de uso 3 Limpieza y mantenimiento 4 Si algo no funciona 4 Dimensiones y Características 5 Accesorios suministrados 6 Instalación 6 Filtros de carbón activo 6 A Mando con pulsadores para luz y velocidad con piloto indicativo de fun- cionamiento. B Filtros metálicos. C Lámpara con dos luces - 40W (E-14). D, E Cubretubos, regulables en altura. Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar para que el flujo de aire sea contínuo y estable al momento de aspirar los humos. De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior. Instrucciones de uso Descripción del aparato

Accionando el mando como se indica en la figura podrá controlar las funciones de la campana. Manual DM TEKA.qxd 14/04/2003 11:41 PÆgina 34

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2.

• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.

• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.

• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que no desprenda pilosidades. Para extraer los filtros de sus alojamientos haga una leve presión sobre los dispositivos de enclavamiento y luego tire de ellos. Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa. También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos. La limpieza en lavavajillas con detergentes agresivos o abrillantadores, puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas. Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana. Proceda del modo siguiente:

• Retire los filtros metálicos.

• Cambie la lámpara averiada/fundida. La potencia máxima de las lámparas es de 40 W (E-14).

• Coloque los filtros metálicos. Cambio de Luces Limpieza de Filtros Metálicos Limpieza del cuerpo de la campana Limpieza y Mantenimiento

Si algo no funciona Antes de llamar al Servicio Técnico haga las siguientes comprobaciones: El cable de alimentación de la campana no está conectado a la red. No hay corriente en la red. Conecte el cable de alimentación a la red. Asegúrese de que la red tenga corriente. Filtros saturados de grasa. Obstrucción en el conducto de salida de aire. Sustituya o limpie los filtros de carbón activo y/o metálicos según sea el caso. Elimine la obstrucción. Las lámparas están fundidas. Las lámparas están flojas. Sustituya las lámparas. Apriete las lámparas. La campana no funciona. La campana no aspira lo suficiente o vibra. Las lámparas no iluminan. Problema Posible causa Solución Manual DM TEKA.qxd 14/04/2003 11:41 PÆgina 45

Dimensiones y Características TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales. SANTANDER (E) Campana decorativa Código Técnico * Serial n°: A-00000 Potencia nom. lámpara: Poténcia nom. lámpada: Puissance lampes.: Lamps rate: CódigoTécnicoTensión (V)de redFrecuencia (Hz)de redPotencia (W) deluces / motorCaudal deaspiración 114211DM 220-240 50 2x40 / 250 800 m

Manual DM TEKA.qxd 14/04/2003 11:41 PÆgina 51 Reducción 150 / 125 mm. 1 Válvula anti-retorno. 2 Soportes para cubretubo. 1 Soporte campana. 2 Soportes pared. 8 Tornillos M4 x 12. 6 Tacos de sujeción (Ø8 x 40). 6 Tirafondos (Ø5 x 45). 4 Tacos de sujeción (Ø6 x 30). 4 Tirafondos (Ø4 x 30). 2 Arandelas M6. 2 Arandelas M4. 2 Tornillos (Ø3.9 x 13). Fig. 1 (Pag. 7) Al instalar la campana asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2. Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos Ø120.

1) Utilizando la plantilla adjunta, trace y

taladre en la pared los puntos para fijar los tacos de sujeción (P) (Ø8 x 40) y (J) (Ø6 x 30).

2) Atornille los soportes (O) a la pared con los

tirafondos (Q) (Ø5 x 45) y el soporte (H) con los tirafondos (I) (Ø4 x 30), según fig. 1.

3) Atornille el soporte (K) sobre el cuerpo de la

campana mediante los tornillos (A4) (M4 x 12) como se indica en el detalle de la fig. 1.

4) Cuelgue la campana en los soportes

montados (O). Nivele el aparato apretando los tornillos (L) (M4 x 12).

5) Trace la situación de los tirafondos (S) (Ø5

6) Descuelgue la campana.

7) Taladre la pared y coloque los tacos (R).

8) Cuelgue la campana, apriete los tornillos

(M) (M4 x 12) con las arandelas (A3) (M4) y los tirafondos (S) (Ø5 x 45) con las arandelas (T) (M6).

9) Monte los cubretubos, fijando el inferior en

el soporte (H), según detalle de la fig. 1. Eleve el cubretubo superior hasta el lugar deseado y marque su contorno en la pared. Retire los cubretubos.

10) Coloque las grapas (F) en el soporte (C).

11) Centre el soporte (C) sobre el contorno

marcado; trace y taladre los puntos de fijación de los tacos (E) (Ø6 x 30). Fije el soporte (C) con los tirafondos (D) (Ø4x30).

13) Fije el tubo interior con una abrazadera (no

suministrada) a (A) o (B) según sea el caso.

14) Una vez colocado el tubo interior, coloque

el cubretubo inferior sobre la campana y fije el cubretubo superior con los tornillos (G). Cuando no sea posible la evacuación de gases al exterior, la campana puede configurarse para purificar el aire recirculándolo a través de filtros de carbón activo. La duración de los filtros de carbón activo es de tres a seis meses, dependiendo de las condiciones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez agotada su vida útil deberán reemplazarse. SET tipo 1 - Fig. 2 (Pag. 7)

1) Sitúe los filtros en la sección lateral de

aspiración del motor haciendo coincidir los orificios de los filtros (A) con los pivotes (B) de la carcasa del motor. Gire en el sentido que se indica en la figura.

2) Retire los cubretubos. Coloque el difusor (C)

en el interior del cubretubo inferior (E) con los tornillos (D). Vuelva a colocar los cubretubos. SET tipo 2 - Fig. 3 (Pag. 7)

1) Coloque las tuercas-soporte (F) en el

cuerpo de la campana.

2) Fije los soportes (B) con los tornillos (E)

sobre las tuercas (F).

3) Monte los filtros de carbón (A) introduciendo

los anclajes en las ranuras de los soportes (B).

4) Retire los cubretubos. Coloque el difusor (C)

en el interior del cubretubo inferior con los tornillos (D). Vuelva a colocar los cubretubos. Filtros de Carbón Activo (Opcional) Instalación

Accesorios suministrados Manual DM TEKA.qxd 14/04/2003 11:41 PÆgina 67
