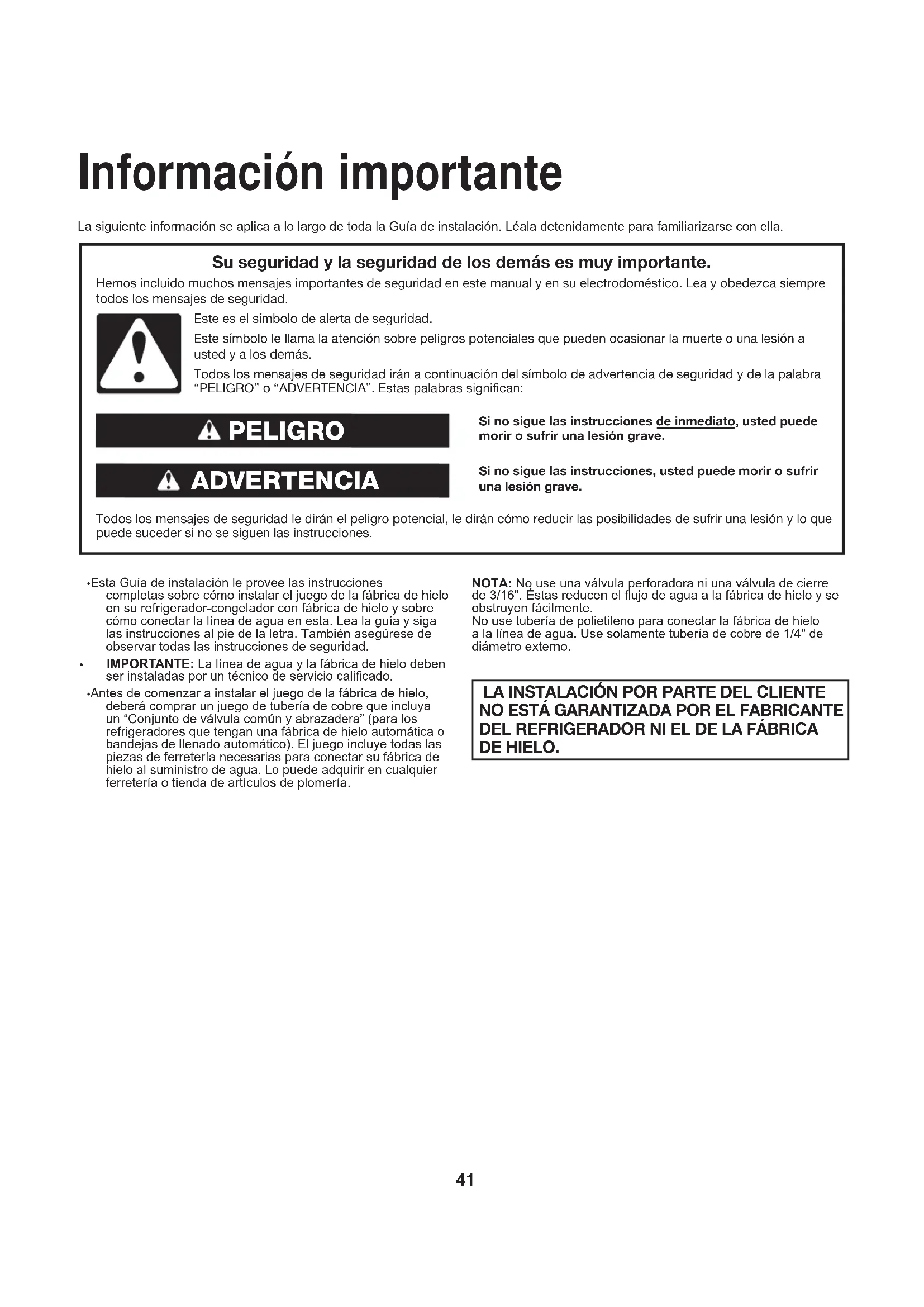

• Esta Guía de instalación le provee las instrucciones completas sobre cómo instalar el juego de la fábrica de hielo en su refrigerador-congelador con fábrica de hielo y sobre cómo conectar la línea de agua en esta. Lea la guía y siga las instrucciones al pie de la letra. También asegúrese de observar todas las instrucciones de seguridad.

• IMPORTANTE: La línea de agua y la fábrica de hielo deben ser instaladas por un técnico de servicio calicado.

• Antes de comenzar a instalar el juego de la fábrica de hielo, deberá comprar un juego de tubería de cobre que incluya un “Conjunto de válvula común y abrazadera” (para los refrigeradores que tengan una fábrica de hielo automática o bandejas de llenado automático). El juego incluye todas las piezas de ferretería necesarias para conectar su fábrica de hielo al suministro de agua. Lo puede adquirir en cualquier ferretería o tienda de artículos de plomería. NOTA: No use una válvula perforadora ni una válvula de cierre de 3/16". Éstas reducen el ujo de agua a la fábrica de hielo y se obstruyen fácilmente. No use tubería de polietileno para conectar la fábrica de hielo a la línea de agua. Use solamente tubería de cobre de 1/4" de diámetro externo. LA INSTALACIÓN POR PARTE DEL CLIENTE

NO ESTÁ GARANTIZADA POR EL FABRICANTE

DEL REFRIGERADOR NI EL DE LA FÁBRICA DE HIELO.42 Antes de comenzar Herramientas Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí.

1. Destornillador común

2. Destornillador Phillips

3. Llaves de extremo abierto de 7/16" y 1/2" (o una llave ajustable)

5. Llave para tuercas de 1/4"

6. Nivel pequeño manual (opcional)

Notas sobre la instalación

1. Siga las instrucciones detenidamente. Lea cada paso por

completo para que lo entienda bien antes de realizarlo.

2. Las ilustraciones en esta Guía de instalación se han incluido

para aclarar los pasos que debe realizar para la instalación. Consulte el diagrama que se muestra justo al lado o debajo del texto de cada uno de los pasos si requiere claricación. Algunas ilustraciones también incluyen “DETALLES”. LosDETALLES se incluyen en globos al lado de la ilustración más grande. Un DETALLE muestra una ilustración en primer plano de una porción en particular de un diagrama o de una ilustración de un paso especíco que debe realizar. Los DETALLES están marcados como A, B o C y están claramente referenciados en cada paso.

3. Cuando se le indique que instale una pieza, colóquela como

se muestra en la ilustración.43 Componentes Saque el contenido de la caja de envío y coloque los artículos sobre una mesa, en donde se puedan identicar y ubicar fácilmente. Revise que todos los componentes en el juego se encuentren en la lista a continuación para ayudarle a familiarizarse con ellos. Cuando identique un componente, ponga una palomita al lado (

). Los números CLAVE corresponden a las “Ilustraciones de los componentes”.IMPORTANTE: Cuando retire la válvula de agua y el tubo exible del empaque de espuma de poliestireno, no retire el tubo de la válvula. Se instaló de fábrica y es a prueba de fugas. No mueva la tuerca de compresión que conecta la tubería a la válvula, o la válvula puede tener fugas después de conectarla al suministro de agua.No deseche el material de empaque hasta que haya conrmado que se incluyeron todos los componentes.

TECLA CANT. DESCRIPCIÓN

Fábrica de hielo Balde de hielo con extensión Válvula de agua con tubería Tubo de llenado Junta */** solo Tubo de extensión de 71,6 mm (corto) ** Tubo de extensión de 152,1 mm (largo)* Clips de la fábrica de hielo* Clips de la tubería Inserto de metal para la tubería de agua11 1Abrazadera para tubería de la válvula de agua Tornillos de hoja de metal de cabeza hexagonal de 1/2" Tornillo de cabeza hexagonal para máquina de 1/2" Tornillos de hoja de metal de cabeza hexagonal de 3/4" Tubo de extensión de 63,5 mm***/**** Tubo de extensión de 85,7 mm Tubo de extensión de 123 mm Ojal del condensador** Arnés de puente Abrazadera de la válvula de agua* Protector de cables* Para instalación en modelos de dos puertas únicamente.** Para instalación en modelos de congelador superior de 14 a 18 pies cúbicos.*** Para instalación en modelos de congelador superior de 21 pies cúbicos.**** Para instalación en modelos de congelador superior de 14 a 16 pies cúbicos. (Cubierta del evaporador con torre de aire integrada). Ilustraciones de los componentes

Tapa del evaporador con torre de aire integradaTapa del evaporador con torre de aire separada44 Instalación de la fábrica de hielo Pasos de preparación Consulte la ilustración a continuación para los siguientes pasos.1. Aleje el refrigerador de la pared para que pueda acceder fácilmente al panel posterior.2. Desenchufe el refrigerador o desconecte el suministro de energía. IMPORTANTE: Si tiene un refrigerador-congelador de modelo de dos puertas, asegúrese de que cuando abra la puerta del congelador para trabajar en el interior no fuerce la puerta contra el tope en la parte inferior de la puerta. Si dobla el tope, la puerta no cerrará adecuadamente.3. En electrodomésticos con congelador superior, abra la puerta del congelador y saque todos los alimentos del compartimiento interior del congelador. Para las unidades de dos puertas, solo tiene que quitar los alimentos de la mitad superior de la sección del congelador. Esto debe darle suciente espacio para acceder a las áreas para instalar la fábrica de hielo.4. En aquellos modelos con congelador en la parte superior, sin estante de ancho completo en el congelador, saque el estante de la bandeja para hielo. Coloque el estante a un lado; lo va a utilizar más adelante para apoyar el balde para hielo. Si tiene un refrigerador de dos puertas, proceda hasta “Modelos de dos puertas” en la página 45. Si tiene un refrigerador con un congelador en la parte superior o un congelador vertical, proceda hasta “Congelador modelo superior/vertical” en la página 47.NOTA: El área de trabajo para los tres modelos de refrigerador-congelador se muestra en el DETALLE A a continuación. ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover e instalar el refrigerador.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. ADVERTENCIA Peligro de Choque EléctricoDesconecte el suministro de energia antes de instalar la fábrica de hielo.No seguir esta instrucción puede ocasionarla muerte o choque eléctrico.Detalle ATrabajará en estas áreasLado iz-quierdo del comparti-miento del congeladorEnchufe del cable y tomacorrientePared posteriorÁreas de trabajo en los tres modelos de refrigerador-congeladorPared posteriorPared posteriorEnchufe del cable y tomacorrienteEnchufe del cable y tomacorrienteModelo de congelador superiorModelo de dos puertasModelo de congelador vertical45 Modelos de dos puertas Consulte el diagrama lateral para los siguientes pasos. Trabajará dentro del compartimiento del congelador.

1. Quite el tornillo de la tapa del cableado de la fábrica de hielo

2. Consulte el DETALLE A, y con un par de alicates, separe las

lengüetas de la tapa del cableado y deséchelas.

3. Inserte la punta de un destornillador pequeño debajo del borde

del tapón del oricio redondo para el tubo de llenado (ubicado en la parte posterior del revestimiento del congelador) y sáquelo haciendo palanca. Puede desechar el tapón. Consulte el diagrama lateral para los siguientes pasos. Trabajará en el exterior en la parte trasera de la carcasa.

1. En la esquina superior derecha de la carcasa, quite la etiqueta

que está sobre el oricio del tubo de llenado.

2. Saque el inserto de espuma del oricio del tubo de llenado

y deséchelo. Consulte el diagrama lateral para los siguientes pasos.

1. Localice el tubo de llenado y la junta de espuma redonda

del kit de la fábrica de hielo (es posible que la junta ya esté instalada en el tubo de llenado). Si no lo ha hecho, deslice la junta sobre el extremo del tubo de llenado.

2. Inserte el tubo de llenado a través del oricio en la parte trasera

del refrigerador con el pico hacia abajo, y asegúrelo con dos tornillos de hoja de metal de cabeza hexagonal de 1/2". Etiqueta Quite esta etiqueta para la instalación de la fábrica de hielo Inserto de espuma Para quitar la etiqueta y el tapón de espuma Tornillos de hoja de metal de cabeza hexagonal de 1/2" Boquilla Junta de espuma Tubo de llenado Instalación del tubo de llenado/junta Inserte la patilla en el oricio Oricio Patilla Tapa del oricio Lengüeta Ranura Tornillo Inserte la lengüeta en la ranura Mazo de cables Cubierta del cableado Tapa del cableado de la fábrica de hielo Rompa y deseche DETALLE A46 Consulte el diagrama lateral para los siguientes pasos. Trabajará dentro del compartimiento del congelador.

1. Instale la extensión de plástico larga deslizándola sobre el

tubo de llenado tanto como sea posible. Vuelva a consultar el diagrama lateral para ver los pasos siguientes.

2. Coloque el mazo de cables de manera que pase a través de

la ranura de la cubierta del cableado. Inserte la lengüeta en la parte posterior de la cubierta del cableado en la ranura del revestimiento del congelador. Oprima la patilla en el lado de la tapa del cableado en el oricio en el lado del revestimiento del congelador de manera que se trabe en su lugar. Asegure la cubierta del cableado con el tornillo que quitó antes. Proceda con la “Instalación de los clips de la tubería” en la página 49. Ranura Tubo de llenado Mazo de cables Extensión larga del tubo de llenado Instalación de la extensión larga del tubo de llenado Inserte la patilla en el oricio Oricio Mazo de cables Cubierta del cableado Patilla Tapa del oricio Ranura Tornillo Inserte la lengüeta en la ranura Lengüeta Rompa y deseche Tapa del cableado de la fábrica de hielo47 Modelos de congelador superior/vertical Consulte los diagramas laterales para ver los siguientes dos pasos. Trabajará dentro del compartimiento del congelador.

1. En los modelos con una cubierta de cableado elevada:

Quite el tornillo de la cubierta del cableado de la fábrica de hielo. Apriete la parte superior e inferior para aojar los broches. Retire y deseche la cubierta del cableado de la fábrica de hielo.

En los modelos con una cubierta plana: Quite el tornillo de la cubierta del cableado de la fábrica de hielo. Desenganche la lengüeta lateral del borde de la cubierta trasera. Retire la cubierta del cableado de la fábrica de hielo. Mire la parte posterior de la cubierta plana del cableado y observe las líneas ranuradas. Use un par de alicates y doble las áreas dentro de las líneas ranuradas hacia adelante y hacia atrás hasta que se desprendan de la cubierta del cableado.

2. Saque el mazo de la máquina de hielo de detrás de

la tapa trasera del congelador tanto como sea posible y cuélguelo sobre el borde del corte. No quite ningún otro cableado del corte. Consulte los diagramas laterales para ver los siguientes pasos. Trabajará en la parte trasera de la carcasa del refrigerador.

1. En la parte de atrás de la carcasa, quite la etiqueta que está

sobre el oricio del tubo de llenado. Para quitar la etiqueta Etiqueta Quite esta etiqueta para la instalación de la fábrica de hielo Tornillo Cierre Cierre Para quitar cubierta elevada del cableado Tornillo Lengüeta Para quitar cubierta plana del cableado Rompa y deseche Rompa y deseche48 Modelos de congelador superior/vertical (Continuación) Consulte los diagramas laterales para ver los siguientes pasos.

1. Localice el tubo de llenado y la junta de espuma redonda del kit

de la fábrica de hielo (es posible que la junta ya esté instalada en el tubo de llenado). Si no lo ha hecho, deslice la junta sobre el extremo del tubo de llenado. Inserte el tubo de llenado a través del oricio en la parte trasera del refrigerador con el pico hacia abajo, y asegúrelo con dos tornillos de hoja de metal de cabeza hexagonal de 1/ 2". Consulte los diagramas laterales para ver los siguientes pasos. Trabajará dentro del compartimiento del congelador.

1. Deslice la extensión del tubo de llenado de plástico (consulte

la tabla de componentes en la página 43) sobre el extremo del tubo de llenado hasta donde llegue (consulte el DETALLE A). NOTA: La extensión del tubo de llenado de plástico no es necesaria para los modelos con tubo de llenado con la parte superior abierta.

2. Cubierta plana del cableado: Instale la cubierta del

cableado sobre el tubo de llenado con el mazo de cables a través de la ranura. Enganche la lengüeta del costado de la cubierta del cableado en la ranura de la cubierta posterior del congelador y asegúrela con el tornillo que quitó anteriormente (consulte el DETALLE B). DETALLE B Reinstalación de la cubierta plana Lengüeta Tornillo Dirija el mazo y el tubo de llenado a través de las aberturas Mazo de cables Extensión del tubo de llenado (Consulte la tabla de componentes en la página 43) Tubo de llenado DETALLE A Instalación de la extensión del tubo de llenado Instalación del tubo de llenado/junta Tornillos de hoja de metal de cabeza hexagonal de 1/2" Boquilla Tubo de llenado Junta de espuma49 Instalación de los clips de la tubería Consulte los diagramas laterales para ver los siguientes pasos.

1. Retire los tornillos de cabeza hexagonal de la cubierta de

acceso posterior, luego retire la cubierta y déjela a un lado. NOTA: Si tiene una unidad posterior con un panel de metal y una cubierta de acceso más pequeña separada (consulte el DETALLE A), retire el tornillo de cabeza hexagonal de la cubierta de acceso. Deseche la tapa y su tornillo. No quite los tornillos de cabeza hexagonal de la cubierta de acceso posterior más grande.

2. Despegue el respaldo de los lados adhesivos de los clips de

los tubos. Presione los clips contra la parte posterior de la carcasa en el canal derecho en las ubicaciones aproximadas que se muestran en DETALLE B. Centre los clips entre el tubo de llenado y la parte superior de la abertura de acceso. El diseño alternativo del tubo de llenado se muestra en DETALLE C.

3. Para los modelos de dos puertas con una cubierta de

acceso de metal, instale el soporte de la válvula de agua en los oricios de montaje en el marco de la carcasa con dos tornillos de máquina de 1/2". Consulte el DETALLE D. Instalación de los clips de la tubería DETALLE A Quite el tornillo de cabeza hexagonal de la cubierta de acceso trasero Panel de metal DETALLE D Quite los tornillos de cabeza hexagonal de la cubierta de acceso trasero Cubierta de acceso Tornillo de cabeza hexagonal para máquina de 1/2" DETALLE C Diseño alternativo del tubo de llenado Clip de la tubería DETALLE B Canal derecho Tubo de llenado50 Para montar la válvula de agua Consulte el diagrama a continuación para los siguientes pasos.

1. Localice el conector del solenoide de la válvula de agua de

2 clavijas (con los cables marrón y dos blancos) que está pegado al mazo de cables principal en la esquina inferior derecha del acceso trasero (consulte el DETALLE A).

2. Consulte el DETALLE B e inserte el conector de 2 clavijas

sobre los terminales del solenoide de la válvula de agua tanto como sea posible (si el mazo no es lo sucientemente largo, rompa la cinta que lo sujeta al mazo principal). Puede colocar el conector con los cables en cualquier terminal.

3. Consulte el DETALLE B y monte la válvula de agua en

los oricios de montaje en el marco de la carcasa con dos tornillos para metal de cabeza hexagonal de 1/2". Asegúrese de apretar rmemente estos dos tornillos. NOTA: Para los modelos de dos puertas con una cubierta de acceso de metal, la válvula se monta en el soporte de la válvula previamente instalado en lugar de directamente en la carcasa. 2-pin connector Water valve ⁄2" hex-head machine screws DETAIL C DETALLE A DETALLE B Marrón (2) Blanco Conector de 2 clavijas Conector de 2 clavijas Válvula de agua Tornillo de cabeza hexagonal para máquina de 1/2" Para montar la válvula de agua51 Conexión de la tubería de la válvula de agua Consulte el diagrama a continuación para los siguientes pasos.

1. Consulte el recuadro en el DETALLE A, extraiga el inserto

de plástico de la boquilla del tubo de llenado y deséchelo.

2. Ubique la abrazadera para tubería de la válvula de agua

(del kit de la máquina de hielo) y observe que una de las bridas está hecha para un tornillo roscado y el otro lado tiene un oricio redondo. Coloque esta abrazadera con el lado del oricio redondo hacia arriba y deslícela sobre el extremo de la boquilla (consulte los DETALLES A, B). Enrosque un tornillo de hoja de metal de cabeza hexagonal de 1/2" en la abrazadera con los dedos tanto como sea posible. Apretará el tornillo después.

3. Consulte el DETALLE A y coloque el inserto metálico del tubo

de agua como se muestra, luego presiónelo hasta el fondo en el tubo de la válvula de agua.

4. Consulte el DETALLE B y deslice el extremo del tubo en el

extremo de la boquilla del tubo de llenado todo lo que pueda (si el tubo no llega, tire tanto como sea necesario hacia arriba a través de los clips), luego apriete el tornillo de la abrazadera del tubo tanto como sea posible. Tire del tubo para asegurarse de que esté seguro. Si se desliza fuera de la boquilla, empújelo hacia adentro y apriete más el tornillo de la abrazadera hasta que el tubo esté seguro.

5. Presione el tubo en los dos clips (consulte el DETALLE C)

que instaló anteriormente en la parte posterior de la carcasa. Conectará el extremo libre del tubo más tarde.

6. Jale el exceso de tubería cerca del tubo de llenado hacia

abajo a través de las dos abrazaderas para que forme una línea recta con un bucle en la parte inferior de la válvula de agua. DETALLE B DETALLE A Inserte el extremo de la tubería en este tubo de llenado (para congeladores superiores/SXS) Tubería de la válvula de agua Clip de la tubería DETALLE C Congeladores superiores/SXS Deslice la abrazadera sobre la boquilla Boquilla del tubo de llenado Apriete el tornillo en la boquilla lo más posible Inserte la tubería en la boquilla lo más posible Tubo de llenado Conexión de la tubería de la válvula de agua al tubo de llenado Inserto del tubo de agua Boquilla del tubo de llenado INSERTO Quite el inserto de plástico Abrazadera para tubería de la válvula de agua Tornillos de hoja de metal de cabeza hexagonal de 1/2" Tubería de la válvula de agua52 Montaje de la fábrica de hielo Consulte el diagrama lateral para los siguientes pasos.

1. Retire y deseche el conector en blanco del mazo de cables.

Para quitarlo, levante el brazo de bloqueo en el lado del conector en blanco de modo que esté sobre la lengüeta del conector del mazo de cables y extraiga el conector en blanco.

2. Inserte el extremo de un destornillador de punta pequeña

debajo de los bordes de cada uno de los tres tapones de los oricios de montaje de la máquina de hielo en el costado del revestimiento del congelador y sáquelos de sus oricios. Puede desechar los tapones.

3. Solo para congeladores superiores/verticales: Instale

parcialmente dos tornillos de hoja de metal de cabeza hexagonal de 3/4" en los dos oricios de montaje superiores (que se muestran en el diagrama) del revestimiento del congelador. Luego colgará la máquina de hielo sobre estos dos tornillos, así que asegúrese de que sobresalgan lo suciente.

4. Solo para modelos de dos puertas: Consulte el DETALLE A y

monte los dos clips de montaje (del kit de la máquina de hacer hielo) en los oricios de montaje superiores del revestimiento del congelador con dos tornillos de hoja de metal de cabeza hexagonal de 3/4". Asegúrese de que ambos clips cuelguen hacia abajo y luego apriete los tornillos. Tornillos de hoja de metal de cabeza hexagonal de 3/4" DETALLE A

Clips de la fábrica de hielo Tapones de los oricios Lengüeta Conector del mazo de cables Conector en blanco (quitar y desechar) Levante el brazo de bloqueo sobre la pestaña Instalación de los clips de la máquina de hielo53 Consulte el diagrama lateral para los siguientes pasos.

1. Tome los dos arneses de puente que se incluyen en el kit

y determine cuál puede conectarse al mazo de cables del congelador. Deseche el otro.

2. Conecte el arnés de puente compatible al mazo de cables

de la fábrica de hielo. Pase los cables sobre la guía y a través del clip de alambre en la fábrica de hielo.

3. Coloque la máquina de hielo dentro del compartimiento del

congelador y conecte su conector de cableado al conector del arnés del puente para que se traben juntos. Los conectores encajarán juntos de un solo modo.

4. Solo para congeladores superiores/verticales: Cuelgue la

fábrica de hielo sobre los dos tornillos de cabeza hexagonal que instaló anteriormente. Asegúrese de que el oricio del soporte de montaje inferior esté alineado con el oricio de montaje en el revestimiento del congelador, luego apriete los dos tornillos de cabeza hexagonal superiores. Cerciórese de no apretar de más.

5. Solo para modelos de dos puertas: Coloque la fábrica de

hielo de modo que las lengüetas de montaje superior e inferior queden planas contra el costado del revestimiento del congelador. Centre las lengüetas superiores debajo de los dos clips de montaje y empuje la máquina de hielo hacia arriba para que los clips de montaje encajen sobre las lengüetas y se sujeten en su lugar (debería escuchar un “clic” cuando se abrochen).

6. Monte el soporte inferior de la fábrica de hielo en el oricio

de montaje del revestimiento del congelador con un tornillo de hoja de metal de cabeza hexagonal de 1/2".

7. Conrme que la extensión del tubo de llenado llegue a la taza

de llenado de la fábrica de hielo. Instale una extensión diferente del kit si la que seleccionó anteriormente es demasiado larga o demasiado corta para dispensar en el vaso de llenado con la fábrica de hielo montada. Clip de cable Guía Clip de cable Guía Tornillos de hoja de metal de cabeza hexagonal de 1/2" Soporte de montaje inferior Lengüetas Tornillos Montaje de la fábrica de hielo (congeladores superior y vertical) Tornillos de hoja de metal de cabeza hexagonal de 1/2" Soporte de montaje inferior Montaje de la fábrica de hielo (modelos de dos puertas) Fábrica de hielo Deslice las lengüetas bajo el clip Inserte el tubo de llenado en la taza54 Conexión del suministro de agua Lea todas las instrucciones antes de comenzar. IMPORTANTE:

• Conecte solamente al suministro de agua potable.

• La plomería se debe instalar de acuerdo con el Código internacional de plomería y cualquier norma y ordenanza local.

• Las conexiones de tuberías de cobre y polietileno reticulado (PEX) de la línea de agua doméstica al refrigerador son aceptables y ayudarán a evitar el mal sabor o mal olor en el hielo o el agua. Revise si hay fugas.

• Si se usa tubería de PEX en lugar de cobre, recomendamos los siguientes números de pieza: W10505928RP (7 ft [2,14 m] de PEX revestido), 8212547RP (5 ft [1,52 m] de PEX) o W10267701RP (25 ft [7,62 m] de PEX).

• Instale la tubería solo en áreas donde la temperatura va a permanecer por encima del punto de congelación. Herramientas necesarias: Reúna las herramientas y las piezas necesarias antes de comenzar la instalación.

• Destornillador de cabeza plana

• Llaves de extremo abierto de 7/16" y 1/2" o 2 llaves ajustables

• Llave para tuercas de 1/4" NOTA: No use una válvula perforadora o una válvula de montura de 3/16" (4,76 mm) que reduce el ujo de agua y se obstruye con mayor facilidad. Cómo conectar a la línea de agua IMPORTANTE: Si encendió el refrigerador antes de conectar el agua, apague la fábrica de hielo.

2. Cierre el suministro principal de agua. Encienda el grifo más

cercano el tiempo suciente para reducir la presión de agua en la línea de agua.

3. Use una válvula de cierre de un cuarto de vuelta o una

equivalente, abastecida por una línea de suministro doméstica de 1/2". NOTA: Para que el ujo de agua al refrigerador sea suciente, se recomienda una línea de suministro doméstica de 1/2" (12,7 mm) como mínimo.

4. Ahora está listo para conectar la tubería de cobre a la válvula

de cierre. Use tubos de cobre de 1/4" (6,35 mm). diámetro externo (DE) para conectar la válvula de cierre y el refrigerador.

5. Asegúrese de tener la longitud adecuada necesaria para el

trabajo. Asegúrese de que ambos extremos de la tubería de cobre tengan un corte recto.

6. Deslice el manguito y la tuerca de compresión sobre la

tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salida tan recto como sea posible. Atornille la tuerca de compresión al extremo de salida con una llave ajustable. No ajuste demasiado.

7. Coloque el extremo libre de la tubería en un recipiente o un

fregadero, abra el suministro principal de agua y deje correr el agua por la tubería hasta que el agua salga limpia. Cierre la válvula de cierre del tubo de agua. NOTA: Siempre desagüe la línea de agua antes de efectuar la conexión nal al oricio de entrada de la válvula de agua para evitar un probable mal funcionamiento de la válvula de agua. No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de quistes en aguas desinfectadas que puedan contener quistes filtrables. A. Manguito B. Tuerca C. Tubería de cobre (al refrigerador) D. Línea de suministro doméstica (1/2" como mínimo)

A. Manguito de compresión B. Tuerca de compresión C. Tubería de cobre55

8. Doble la tubería de cobre para que alcance la entrada de la

línea de agua, la cual está ubicada en la parte posterior del gabinete del refrigerador, como se muestra. Deje una sección de tubería de cobre enrollada para que el refrigerador se pueda extraer del gabinete o alejar de la pared para realizar trabajos de servicio. Cómo conectar al refrigerador Siga las instrucciones de conexión que sean especícas para su modelo.

1. Saque la tapa de plástico del puerto de entrada de la válvula

de agua. Fije el tubo de cobre a la entrada de la válvula con una tuerca y un manguito de compresión, como se muestra. Ajuste la tuerca de compresión. No ajuste demasiado. Jale la tubería de cobre para comprobar que esté rme.

2. Haga un lazo de servicio con la tubería de cobre. Evite las

torceduras cuando enrolle la tubería de cobre. Asegure la tubería de cobre al panel trasero con una abrazadera “P”, conel tornillo original en la ranura del panel sobre la válvula.

3. Abra el suministro de agua al refrigerador y revise si hay

fugas de agua. Corrija cualquier fuga que encuentre.

A. Tubería de cobre B. Abrazadera en “P” C. Tuerca de compresión D. Manguito de compresión56 Instalación final Cómo instalar la cubierta de acceso y dar forma a la tubería de cobre

1. Solo modelos de congelador superior: Agregue la arandela de

goma al condensador para evitar el contacto entre el área de la válvula y el condensador.

2. Vuelva a instalar la cubierta de acceso posterior en el

refrigerador, de modo que la tubería de la válvula de agua esté dentro de la cubierta, y la línea de agua de cobre esté afuera (vea el diagrama abajo). Luego asegure la cubierta con los tornillos de cabeza hexagonal que quitó anteriormente. NOTA: Para los modelos de dos puertas, dirija suavemente la tubería de plástico a través de la ranura en el cubierta metálica de acceso.

3. Enrolle la tubería de cobre que sale de la válvula de agua

como se muestra. Coloque la tubería de cobre enrollada cerca del centro de la unidad, de modo que forme un “doblez de acordeón” (como se muestra en el diagrama abajo) cuando se aleje o acerque a la pared. Tubería de cobre Cómo instalar la cubierta de acceso y dar forma a la tubería de cobre Coloque la tubería de la válvula de agua detrás de la cubierta Enrolle la tubería como se muestra Cubierta de acceso posteriorTornillos de cabeza hexagonalTornillos de cabeza hexagonal Aro de refuerzo57 Conexión del suministro eléctrico/nivelación de la unidad

1. Enchufe el cable en el tomacorriente de CA y empuje

suavemente el refrigerador hacia atrás, contra la pared.

2. Coloque un nivel encima del gabinete. Si necesita volver

a nivelar el refrigerador, siga el procedimiento para ajustar las ruedas frontales, como se describe en el “Manual del propietario” de su refrigerador.

3. Verique la posición de la fábrica de hielo. Si está torcida

y necesita ajustarse, aoje el tornillo del soporte inferior y coloque la fábrica de hielo como desee, luego apriete el tornillo del soporte. ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.58 Puesta en marcha de la fábrica de hielo

1. IMPORTANTE: Asegúrese de que las luces del congelador

estén encendidas y que el interruptor de la puerta del congelador permanezca abierto al realizar este paso. Gire manualmente los dedos del eyector 60 grados hacia una orientación vertical. Para evitar dañar la fábrica de hielo, los dedos del eyector solo deben girarse en el sentido de las agujas del reloj (consulte la ilustración).

2. Lave el balde para hielo y luego deslícela debajo de la fábrica

de hielo (vea el diagrama lateral) hasta que haga tope. El balde para hielo quedará ubicado sobre el estante del congelador. IMPORTANTE: Para los modelos con congelador en la parte superior que no tengan un estante de ancho completo en el congelador, deberá colocar el balde para hielo sobre el estante de la bandeja para hielo que está invertida. Primero coloque el estante para la bandeja de hielo mirando hacia abajo, de modo que el lado más corto esté a lo largo de la pared del congelador (vea el DETALLE A). Luego inserte las lengüetas en el lado más corto del estante dentro de las ranuras que están en el borde del piso del congelador. Esto sostendrá el estante en su lugar. A continuación, coloque el balde para hielo sobre el estante de la bandeja para hielo que está invertida y deslícelo debajo de la fábrica de hielo (vea el diagrama lateral). La fábrica de hielo no funcionará correctamente si el balde para hielo se coloca justo sobre el piso del congelador.

3. Vuelva a colocar los artículos en el compartimiento del

4. Baje el brazo en la fábrica de hielo (vea el diagrama lateral) a

su posición de “encendido” y cierre la puerta del congelador. La fábrica de hielo comenzará a fabricar hielo en un plazo de 24 horas. NOTA: Por lo general la fábrica de hielo toma aproximadamente 24 horas para comenzar a producir hielo. Una vez que el hielo esté disponible, notará que no tiene buen sabor. Si esto ocurre, haga dos o tres lotes de hielo y deséchelos. Después de hacerlo, el hielo deberá tener un sabor normal. Si tiene algún problema, consulte la sección “Solución de problemas”. Con este paso se termina la instalación de su fábrica de hielo. Cómo instalar el balde de hielo Antes Después Ranuras Lengüetas DETALLE A Cómo encender la fábrica de hielo Encendido Apagado Baje el brazo para encenderla Levante el brazo para detener el hielo59 Solución de problemas Notas sobre el funcionamiento

1. La válvula de agua de la fábrica de hielo incluye una

arandela de ujo que funciona como regulador de presión para controlar el ujo de agua. Para que la fábrica de hielo funcione bien, la presión del agua de su hogar debe ser entre 20 y 120 libras por pulgada cuadrada (psi). Si la fábrica de hielo presenta problemas para producir hielo, llame a su compañía de agua y solicite que se revise la presión del agua.

2. La válvula de agua de la fábrica de hielo incluye dos ltros:

uno tipo canasta de plástico y uno con malla de alambre. Para limpiarlos, cierre el agua y desensamble la válvula de agua (su centro de servicio técnico debe poder proveer este servicio). Si las condiciones del agua local requieren que se realice una limpieza periódica, o si usted utiliza un pozo como fuente de agua, deberá considerar instalar un segundo ltro de agua en la línea de agua. Puede solicitar un ltro de agua a su distribuidor de electrodomésticos de su localidad. Cuadro de solución de problemas El siguiente cuadro muestra varios problemas comunes que podrían ocurrir con su fábrica de hielo. PROBLEMA CAUSA Se escucha uno o más de los siguientes sonidos: ■ Zumbido ■ Agua goteando ■ Ruido sordo (traqueteo de hielo) Está funcionando la válvula de agua. El agua está entrando al recipiente de llenado de la fábrica de hielo. Se está descargando hielo dentro del depósito de hielo. El hielo no sabe fresco. El hielo es viejo. Haga un nuevo lote. El agua en la fábrica de hielo se desborda. El refrigerador o la fábrica de hielo no están nivelados. Si la fábrica de hielo sigue desbordándose después de nivelar, cierre el suministro de agua de la fábrica de hielo en la válvula de cierre y levante el brazo de sujeción de la fábrica de hielo a la posición de apagado; luego comuníquese con su centro de servicio local. No hay suciente hielo. El balde para hielo demorará 72 horas en llenarse. La fábrica de hielo producirá hielo cada 2 a 3 horas. Para producir más hielo, regule el control del congelador a un ajuste más frío. Se ha detenido la producción de hielo. Asegúrese de haber bajado el brazo de alambre dentro del balde. Asegúrese de que esté abierta la válvula de cierre del agua. La válvula de cierre del agua o el ltro de la válvula de agua está obstruido (póngase en contacto con su centro de servicio local).60 NOTES61 NOTES62 NOTES63 NOTESTodos los derechos reservados. Usado en Canadá bajo licencia. W11518244A 05/21
