MANUAL DE USUARIO B156002V2 Tripp Lite

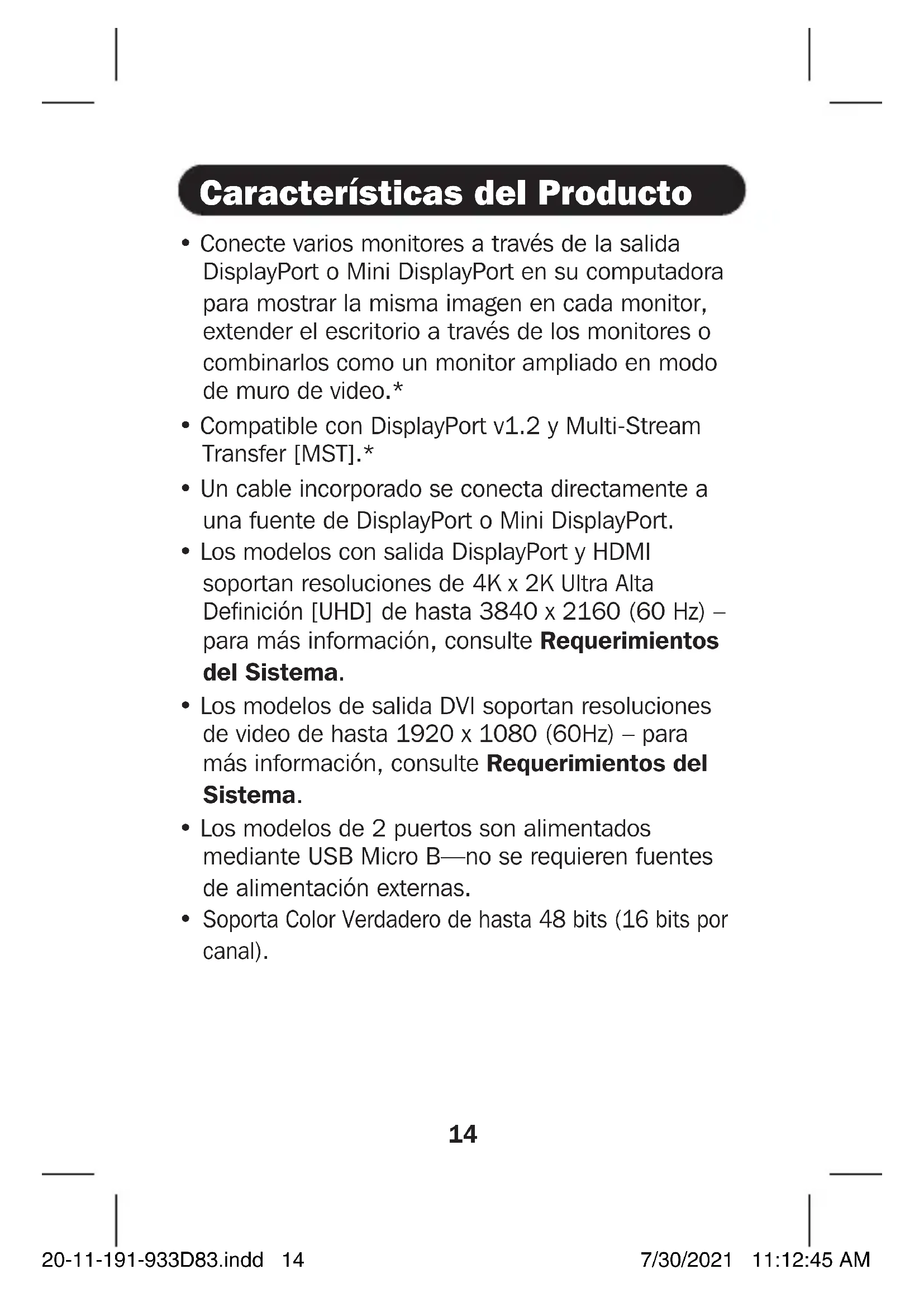

• Conecte varios monitores a través de la salida DisplayPort o Mini DisplayPort en su computadora para mostrar la misma imagen en cada monitor, extender el escritorio a través de los monitores o combinarlos como un monitor ampliado en modo de muro de video.*

• Compatible con DisplayPort v1.2 y Multi-Stream Transfer [MST].*

• Un cable incorporado se conecta directamente a una fuente de DisplayPort o Mini DisplayPort.

• Los modelos con salida DisplayPort y HDMI soportan resoluciones de 4K x 2K Ultra Alta Definición [UHD] de hasta 3840 x 2160 (60 Hz) – para más información, consulte Requerimientos del Sistema.

• Los modelos de salida DVI soportan resoluciones de video de hasta 1920 x 1080 (60Hz) – para más información, consulte Requerimientos del Sistema.

• Los modelos de 2 puertos son alimentados mediante USB Micro B—no se requieren fuentes de alimentación externas.

• Soporta DTS-HD, Dolby True HD y Audio de 7.1 Canales de Sonido Envolvente.

• Soporta HDCP, EDID y DDC.

• Cumple con el Acta Federal de Acuerdos Comerciales [TAA] para las Compras del Programa GSA.

• Compatible con versiones anteriores en la mayoría de los equipos con DisplayPort 1.1a funcionando con los controladores gráficos actuales. El conjunto de funciones está limitado a las capacidades del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo de Clon o Espejo). No está garantizada la compatibilidad con tarjetas gráficas anteriores. 20-11-191-933D83.indd 1520-11-191-933D83.indd 15 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM16 Requisitos del Sistema

• Se requiere una computadora con tarjeta gráfica compatible con DisplayPort 1.2 (p.ej. AMD Radeon con Tecnología Eyefinity AMD). Compatible con versiones anteriores en la mayoría de los equipos con DisplayPort 1.1a funcionando con los controladores gráficos actuales. El conjunto de funciones está limitado al del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo de Clon o Espejo). No está garantizada la compatibilidad con tarjetas gráficas anteriores.

• Mac OS X no soporta MST para Unidades con Procesador de Gráficos NVIDIA e Intel, limitando el despliegue de video en los monitores conectados en modo en espejo.

• El ancho de banda DisplayPort 1.2 es 21.6 Gbps. Los monitores de mayor resolución ocupan más ancho de banda. Aunque los monitores DisplayPort y HDMI soportan resoluciones de video de hasta 3840 x 2160 en monitores individuales, el número de monitores 4K conectados al mismo tiempo es limitado. Por ejemplo, al conectar cuatro monitores simultáneamente, usted se limitará a conectar monitores 1080p. Las resoluciones más altas son posibles al mostrar en modo de muro de video (p.e. 3840 x 2160 en muro de video 2 x 2, 7680 x 1080 en un muro de video 4 x 1 y así sucesivamente.) 20-11-191-933D83.indd 1620-11-191-933D83.indd 16 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM17 Notas:

• Antes de la instalación, asegúrese de que su controlador gráfico esté actualizado instalando el controlador más reciente disponible. El hub MST es compatible con versiones anteriores de equipos DisplayPort 1.1a funcionando con controladores gráficos actuales. El conjunto de funciones está limitado a las capacidades del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo de Clon o Espejo). No está garantizada la compatibilidad con tarjetas gráficas anteriores.

• Asegúrese de que estén apagados todos los dispositivos conectados antes de la instalación. Instalación Accesorios Opcionales Contenido del Empaque

• Cables de conexión única DVI-D Serie P561

• Cables HDMI de Alta Velocidad Serie P568

1. Conecte el cable del hub incorporado a la salida

DisplayPort o Mini DisplayPort de la computadora.

2. (Modelos de 2 Puertos) – Conecte el cable USB

Micro B incluido entre el hub y un puerto USB de la computadora o cargador USB. Se iluminará el LED verde de Encendido.

3. (Modelos de 3 y 4 Puertos) – Conecte la fuente

de alimentación externa incluida al hub y conéctelo a un supresor de sobretensiones, una fuente de alimentación ininterrumpida [UPS] o una unidad de distribución de energía [PDU] de Tripp Lite. Se iluminará el LED verde de Encendido.

4. Conecte un monitor a un puerto de salida

disponible en el hub. Nota: La distancia máxima entre el hub y el monitor conectado no debe exceder de 4.57 m [15 pies].

5. Repita el paso 4 para cada monitor adicional que

6. Encienda todos los monitores conectados,

después encienda la fuente. Los LED naranja de los puertos se iluminarán para indicar que se está recibiendo una señal y el video aparecerá en los monitores conectados.

7. Use la pantalla de configuración de pantalla de

su tarjeta de video para ajustar cómo se muestra video en los monitores conectados. 20-11-191-933D83.indd 1820-11-191-933D83.indd 18 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM19 Solución de Problemas Si no puede obtener una imagen aceptable después de seguir las instrucciones de instalación, intente los siguientes consejos para solución de problemas.

1. ¿Su equipo está funcionando el controlador

gráfico más reciente? Si no es así, descargue los controladores gráficos más recientes para su equipo. El hub MST es compatible con versiones anteriores de equipos DisplayPort 1.1a funcionando con controladores gráficos actuales. El conjunto de funciones está limitado a las capacidades del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo de Clon o Espejo). No está garantizada la compatibilidad con tarjetas gráficas anteriores.

2. Presione el botón de restauración del hub para

restablecer la señal enviada a las pantallas conectadas.

3. ¿Está conectado el cable USB Micro B (modelos

de 2 Puertos) o fuente de alimentación externa (modelos de 3 y 4 Puertos) y enchufado a una fuente de alimentación que funcione? Para que el producto funcione correctamente, debe estar conectado y recibiendo alimentación desde el cable USB Micro B o fuente de alimentación externa.

4. ¿Se apagó la alimentación a la fuente

DisplayPort y los monitores conectados antes de la instalación? Si no, reinicie la computadora. 20-11-191-933D83.indd 1920-11-191-933D83.indd 19 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM20 Solución de Problemas

5. ¿Qué resolución está tratando de obtener

en cada monitor? DisplayPort 1.2 tiene un ancho de banda de 21.6 Gbps, los monitores de mayor resolución ocupan más ancho de banda. Aunque los monitores DisplayPort y HDMI soportan resoluciones de video de hasta 3840 x 2160 en monitores individuales, el número de monitores 4K conectados al mismo tiempo es limitado. Por ejemplo, al conectar cuatro monitores simultáneamente, se limitará a conectar monitores 1080p con resoluciones más altas posibles al mostrar en modo de muro de video (p.e. 3840 x 2160 en muro de video 2 x 2, 7680 x 1080 en un muro de video 4 x 1, etc.).

6. ¿Qué longitudes de cables está usando?

La longitud máxima del cable entre el hub y los monitores conectados no debe exceder de 4.57 m [15 pies].

7. ¿Qué tipo de cableado está usando? Cableado

inferior puede resultar en un rendimiento deficiente. Es importante utilizar cables que soporten la resolución de video que está intentando obtener. Es recomendable usar los cables Tripp Lite Listados en la sección de accesorios opcionales, ya que han sido probados para trabajar con los Hubs MST. 20-11-191-933D83.indd 2020-11-191-933D83.indd 20 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM21 Solución de Problemas

8. Pruebe sus cables para asegurar que

funcionen correctamente. Por ejemplo, conecte sus cables DisplayPort entre una fuente y la configuración de monitor que usted sepa que trabaja para determinar si el cable está funcionando correctamente. 20-11-191-933D83.indd 2120-11-191-933D83.indd 21 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM22 Garantía

GARANTÍA LIMITADA DE 3 AÑOS

TRIPP LITE garantiza durante un período de tres (3) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben incluir una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que se dañen como resultado de accidentes, negligencia o uso indebido, o hayan sido alterados o modificados de alguna manera. EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS,

INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE

SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma. 20-11-191-933D83.indd 2220-11-191-933D83.indd 22 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM23 Garantía Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales. 20-11-191-933D83.indd 2320-11-191-933D83.indd 23 7/30/2021 11:12:45 AM7/30/2021 11:12:45 AM24 1111 W. 35th Street, Chicago, IL 60609, EE UU tripplite.com/support 20-11-191 93-3D83_RevA
