MANUAL DE USUARIO U208001IND Tripp Lite

Manual del Propietario

Adaptador USB de Grado Industrial a

Serial RS-422 / RS-485

Modelos: U208-001-IND (1 Puerto), U208-002-IND (2 Puerto), U208-004-IND (4 Puerto)

English 1 • Français 14 • Pycckn 20

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.triplite.com/support

Copyright © 2017 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

• Lea sempre con cuidado las instrucciones de seguridad
• Conserve este Manual del Propietario para consulta futura
• En caso de occurrir在哪些 situations, comunique con un technique de service para que inspeccione el equipo:

o El equipo ha estado expuesto a humedad
o El equipo se ha caido o danado
o El equipo muestra signos evidentes de rotura
o El equipo no funciona correctamente o no funciona de acuerdo a las del presente Manual del Propietario

Characteristicas del Producto

• Agregue hasta在哪些 dispositivos serials RS-422 o RS-485 mediante el puerto USB en su computadora de escritorio o notebook
• El chipset FTDI integrado con retencion COM reasigna automatistically los values COM a los puertos en el caso de una desconexión o reinicio
• Robusto gabinetete totalmente metallico disnado para aplicaciones industriales
• Los controlles de los switches para configuración [DIP] proportionsan configuración del puerto sencilla con requisitos minimos de software
• Cuenta con detectión automatística de dispositivos RS-422 y RS-485
• El modo de RS-485 soporta Auto Transceiver Turn Around [ATTA]
• Soporta specifications USB 2.0 y anteriores
• Soporte velocidades de comunaciones serieses de hasta 1 Mbps
• Eco de Transmisión para detectación de colisión de RS-485
• La.option para instalación en pared proportora una instalación segura
• Proteccion ESD a +/- 15 kV
• LED para indicar activités TxD o RxD
• Alimentado por bus—No se necesita adaptador de alimentacion externa.

Requisitos del Sistema

• Computadora con un puerto USB disponible
• Windows™ XP o posterior
  Mac OS X 10.4 o posterior
  Linux 2.6.31 o posterior

El paquete incluye

• Adaptador USB a Serial de Grado Industrial
• Cable USB A a B (M/M), 91.4 cm [3 pies]
• Conectores de Puenteo (2 por puerto)
  CD de controladores
• Manual del Propietario

Parámetros de los switches de configuración [DIP]

El Adaptador USB a Serial U280-00X-IND cuenta con un switch DIP independiente para cada puerto serial. Consulta a continuación los parámetros de switches DIP:

1 Detec tion Automata de RS-422 / RS-485 (Predeterminado): Detecta

automátamente el modo RS-422 o RS-485 y configura el puerto en consecuencia.

RS-422 (4 Hilos) o RS-485 (4 Hilos): Establishe inicialmente el puerto para su uso en modo de 4 hilos.

Asignación de Terminales

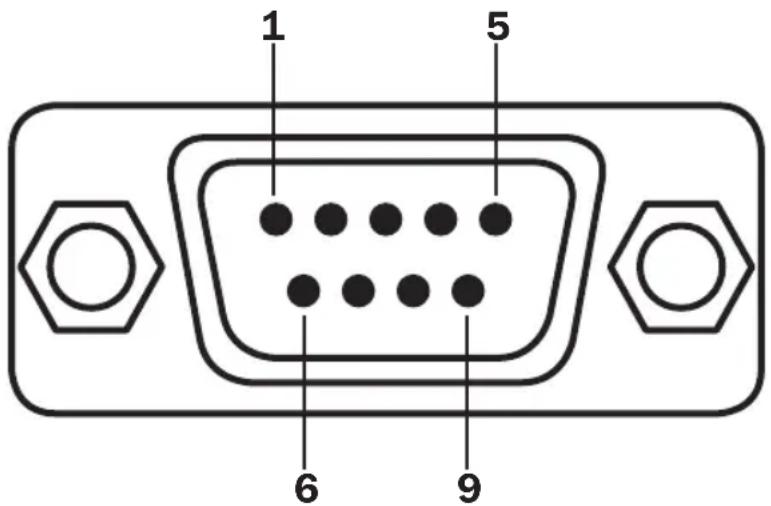

El adaptor serial utilizes un conector DB9 macho. Por favor consulte más bajo la asignación de pines del conceptor:

Pin RS-422 RS-485	(2 Hilos) RS-485 (4	Hilos)
1 Tx- D- Tx-
2 Tx+ D+ Tx+
3 Rx+ N/A Rx+
4 Rx- N/A Rx-
5 GND [Tierra] GND [Tierra] GND [Tierra]

Configuraciones de Puentes

Los adaptadores seriesales incluidosCNTAN con resistencias de terminacion TX y RX independentes para cada puerto serial. Puede modificarse la configuracion de los puentes (pines cortos) para evitar problemas de incompatibility de impedancia cuando operan bajo una transmision de caida multiple. Para modifier la configuracion, abra las cubiertas de metal y configure los parametros de los puentes con los connectores incluidos para activar o desactivar las resistencias de terminacion de 120 ohm. La configuracion predeterminada de fabrica es OPEN [Abierto] (desactiva las resistencias de terminacion de 120 ohmos a trovés de dos hilos).

Abierto (Predeterminado)

Corto

Instalación

Note: En la mayoría de los casos, el U208-004-IND recibirá suficiente alimentación de la computadora connectada para funciona. En caso de requisir alimentación adicional, conecte en la unidad una fuente de alimentación externa suministrada por el usuario entre la conexión de energia externa en la unidad y una fuente de energia externa. El U208-004-IND es compatible con alimentación lista de LPS 5V CD usinguna clavija de salute de 5.5× 2.1× 9.5mm conuna punta positiva y casquillo negativo.

1 Usando el cable USB incluido, conecte el adaptor USB a Serial en un puerto USB disponible en su computadora.
2 Inserte el CD de controladores incluido en launidad CD / DVD de la computadora. Si su computadora no tiene unaunidad de CD / DVD, puedadescendingar el software en www.tripplite.com/support.
3 En el CD de controladores, desplácese a la carpeta de controladores y al archivo del controlador aplicable a su sistemas operativo.
4 Execute el archivo del controlador y siga lasindicaciones de instalacion para completar la instalacion.
5 Configure los switches [DIP] en launidad para el modo serial apropriado (vease Parametros de los Switches de Configuración [DIP] para más información).
6 Conecte el cable serial entre el dispositivo serial y los puertos series de la unidad.
Note: El LED de estado de RX destellará en verde cuando se está recubiendo datos. El LED de estado de TX destellarà en amarillo cuando se está enviando datos.

Especificaciones

Conector de Alimentación USB	Type-B, Hembra
Conector de Salida U208-001	IND - (x1) DB9, Macho U208-002-IND - (x2) DB9, Macho U208-004-IND - (x4) DB9, Macho
LEDs Verde: Datos Seriales Recibidos	Amarillo: Datos Seriales Transmitidos
Protocolos Soportados RS-422, RS-485
Máxima Tasa de Baudios 921.6 Kbps
Velocidades Maximas de Transferencia de Datos	1 Mbps
Bits de Parada 1, 2
Bits de Datos 7, 8
PEPS [FIFO] U208-001-IND - Tx: 256B Rx: 128B U208-002-IND - Tx: 4 kBd por puerto Rx: 4 kBd por puerto U208-004-IND - Tx: 2 kBd por puerto Rx: 2 kBd por puerto
Control de flujo Xon / Xoff
Paridad Impar, Par, Marca, Espacio, Sin Paridad
Temperatura de Operación 0 °C a 40 °C [32 °F a 104 °F]
Temperatura de Almacenimiento	-10 °C a 55 °C [14 °F a 131 °F]
Humedad Relativa 5% a 90% de HR, Sin Condensación

Garantía

GARANTÍA LIMITADA POR 2 ANOS

TRIPP LITE garantiza durante un periodo de dos (2) años a partir de la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano deoba. La obligacion TRIPP LITE bajo esta garantia está limitada a la reparacion o reemplazo (A su sola disreciencia) de qualquier producto defectuoso. Para Obtener service bajo this garantia, debe obtener un numero de Autorizacion de Devolucion de Mercancia (RMA) de

TRIPP LITE o de un centro de servicios autorizzato de TRIPP LITE. Los productsos deben ser regresados a TRIPP LITE o a un centro de servicios autorizzato de TRIPP LITE con los cargos de transporte prepagados y debenacompañarse con una breve descripción del problema y un comprobante de la Fecha y el lugar de compra.Esta garantía no se aplica a equipos que hayan sido dañados por accidentete, negligencia o mal uso, o hayan sido alterados o modificados de una眼看a manera.

EXCEPTOcomoSEINDICAHENEL PRESENTETRIPPLITENOHACEGARANTIASEXPRESASOMILCIITAS,INCLUIDASGARANTIASDECOMERCIABILIDADYADECUACIONPARAUNPROPOSITOPARTICULAR.

Algunos estados no permitted la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, TRIPP LITE no es responsable por ningún costo, como perdida de开发利用 o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier other forma.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clients de aquieren un nuevo equipo electrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclado en una base de uno por uno, equivalente por equivalente (esto varía de un País a除外)
• Regresar el equipo nuevo para reciclado una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonably, se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo aviso.
