MANUAL DE USUARIO CSC32USB Tripp Lite

Manual del Propietario

Estación Movil para Carga de Tabletas y Sincronizacion

Modelos con 32 Puerto: CSC32USB (CSC32USBW)

Índice

1. Instrucciones Importantes de Seguidad 10
2. Descripción General 10
3. Identificacion de Partes y Caracteristicas 11
4. Instalación 12

4.1 Instalación del Soporte de la Manija 12 y el Administrador del Cable de Alimentación
4.2 Ajuste de los Divisores de 12 Almacenimiento
4.3 Alimentación de la Unidad de 12 Cargador/Hub USB
4.4 Cerraduras de la Puerta 12

1. Cargador/Hub USB de 32 Puerto 13

5.1 Caracteristicas del Cargador/Hub USB 13
5.2 Conexión de Dispositivos al 13 Cargador/Hub USB
5.3 Conexión de una Computadora al 14 Cargador/Hub USB

1. Instalación en Pared 14

6.1 Desinstalacion de las Ruedas y 14 la Manija
6.2 Instalación en Pared de la Estación 14 de Carga

1. Especillasiones 15
2. Almacenamento, Servicio y Limpieza 15
3. Garantía 16

English 1

Français 17

1. Instrucciones de Seguidad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instruetiones y advertencias que deben observarse durante la instalacion y la operation del producto aqui descripto.

El no hacerlo pueda invalidar la garantia y Causear daños materiales o lesiones personales.

Unidad de Cargador/Hub USB:

• Para remove el Cargador/Hub USB de la alimentacion del serviceatorio, el cable de alimentacion的功能a como dispositivo de desconexion.
  Si surge qualiaera de las seguientes situaciones, programe una cita para que un technician de service inspectionsu equipo:

• El equipo ha estado expuesto a humedad

• El equipo se ha caido o danado
• El equipo muestra signos evidentes de roturas
• El equipo no funciona correctamente o no funciona de acuerdo a las instruetiones descritas en el presente Manual del Propietario

No se recomienda aplicaciones de soporte de vida sobre una falla podra llgjar a causar la falla del equipo de soporte de vida o afectar significativamente su seguidad o efectividad.

Gabinete de la Estacion de Carga:

• Mantenga la estación de energia en un ambiente interior controlado, alejada de humedad, temperatas extremas, liquidos y gases inflamables, contaminantes conductivos, polvo y luz solar directa.
• Deje un espacio adecuado alrededor de la estacion de carga para que reciba una ventilacion apropia. No bloquee, cubra ni colque objetos en las aberturas externas de ventilacion de la estacion de carga.
• La estación de energia es extremadamente pesada. Tenga cuidado al manipularla. No intente desempacarla ni instalarla sin ayuda. Utilice un dispositivo mecnico, como un montacargas o un gato hidráulico para tarimas, para mover la estación de energia en el conteditor de transporte.
• No coloque recipientes con liquidos ni apile articulos sobre el gabinete.
• Inspeccione el contenerdo de transporte y la estacion de carga para detectar daños producidos durante el envio. No utilise la estacion si está daada.
  Tenga cuidado whene rmeal de empaque. La estacion de carga podria suirr rayaduras, y these daos no estan cubiertos por la garantia.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el equipo o el gabinete de la direccion de energia sin el material de empaque original pueda occasionar danos al producto que anularian la garantía.

Para Aplicaciones MoViles:

• La estación de energia incluye el gas y su受害者.
• Cuandofresha la estacion de carga,siempreutilice la manija incluida (paraobtenermasinformacion,consulte la section4.1Instalacion del Soporte de la Manja y el Administrador del Cable de Alimentacion).
• Cuandofresha el gabinete de la estación de cargo,siempre empujelo de la parte posterior;nunca lo jale hacia usted.
• Una estación de energia roda y el gas de la combustible, como la combustible de la combustible.

Para Instalaciones en Pared:

Las ruedas se envian preinstaladas con la estacion de carga. Retire las ruedas y la manija antes de instalar la estacion de carga en la pared (para obtener mas informacion, consulte la section 6.1 Extracion de Ruedas y Manija).
- Antes de realizar la instalacion, aseguirse de que la superficie de la pared pueda soportar con seguidad el peso combinado de la estacion de carga, el equipo almacenado y todos los accesos y los componentes conectados.
Siempre utilise los medios de instalacion adecuados para realizar la instalacion en un bloque de hormigon, concreto, tabla roca o travasanos de madera.

2. Descripción General

La estación de energia es una solución integral para almacenimiento y energia de hasta 32 dispositivos. Con在哪吒 ruedas giratorias con bloqueo preinstaladas y una manija acoplable y reversible, la estación de energia es ideal para aplicaciones españoles. La estación de energia también puede instalarse en paredes deforma conveniente, asi como configurarse sobre el escritorio o sobre el piso. Para evaporar el robo y sabotaje del dispositivo, el gabinete de la estación de energia está equipado con puertas de acero con cerradura.

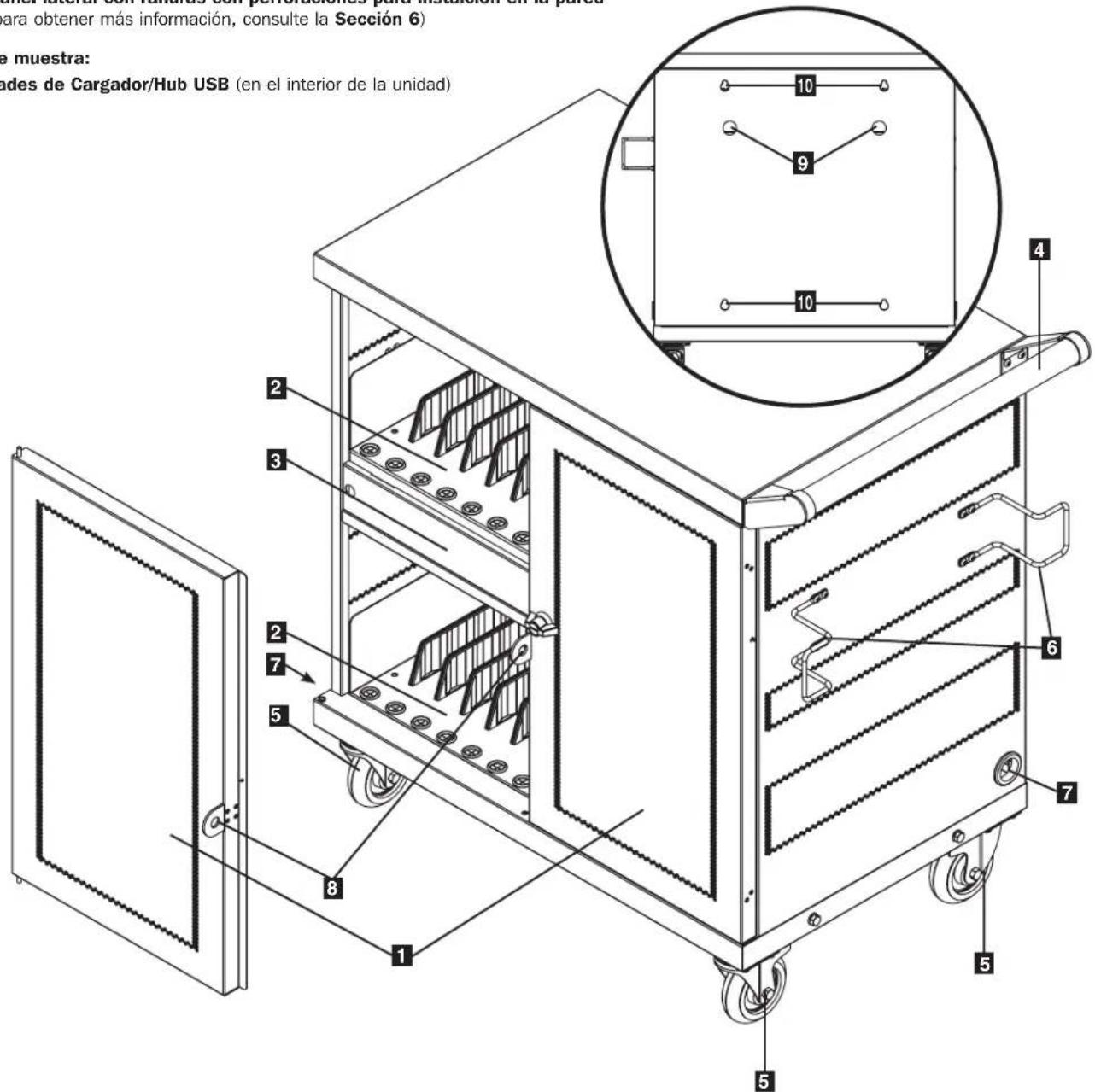

3. Identificacion de Partes y Caracteristicas

CSC32USB(W)

1 Puertas divididas con cerradura
2 Estantes de almacenamento ajustables (con capacité para almacenar hasta 16 dispositivos por estante)
3 Paneles obturadores (removibles)
4 Manija reversible
5 Ruedas giratorias con bloqueo
6 Administrador del cable de alimentación
7 Orificios de acces del cable de alimentacion (uno en cada bajo)
3 Cerrojo para Candido (El Nombre Suministra el Candido)
9 Orificios para Pasar el Cable del Candido (El Nombre Suministra el Candido)
Panel lateral con ranuras con perforaciones para instalacion en la pared (para Obtener mas informacion, consulte la Seccion 6)

No se muestra:

Unidades de Cargador/Hub USB (en el interior de la unidad)

Accesorios de Instalación Incluidos:

12 tornillos hexagonales

Llave hexagonal

4. Instalación

iPrecaución! iLea todas las instrucciones y las advertencias antes de realizar la instalacion!

Advertencia: las estaciones de energia poden ser muy pesadas. No intente desempacar ni instalar la的最佳 de energia sin ayuda. Antes de proceder con la instalacion, siga las instruetiones de despeque incluidas en el documento que se envia bajo con el producto. Tenga mucho cuidado al Manipular la的最佳 de energia y asegürese de seguir todas las instruetiones de manejo e instalacion. No intente instalar el equipo sin antes estabilizar la的最佳 de energia.

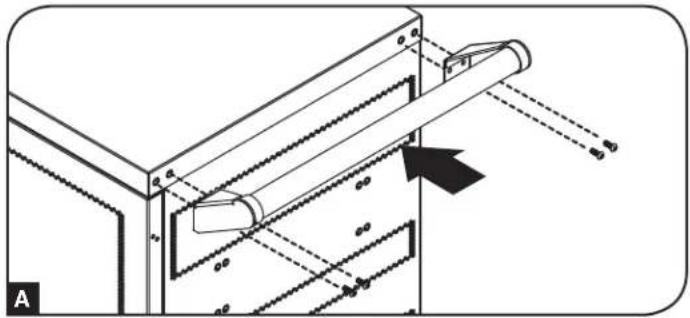

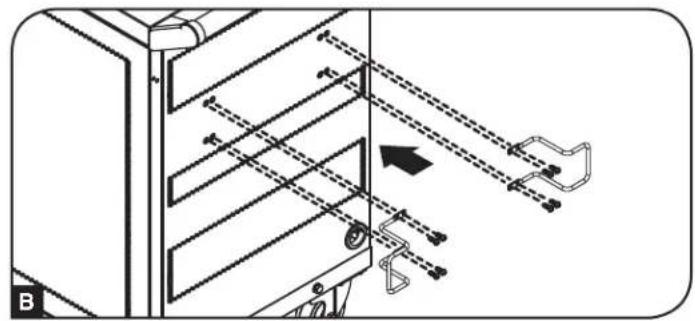

4.1 Instalación del Soporte de la Manija y el Administrador del Cable de Alimentación

Para instalar el soporte de la manija, utilise la llave hexagonal incluida para colocar quatre (4) tornillos hexagonales a del gabinete de la estacion de carga A. Para instalar el administrador del cable de alimentacion, utilise la mesma llave hexagonal para asegurar los ocho tomillos hexagonales que unen los soportes del cable de alimentacion (cuatro por soporte) al gabinete de la estacion de carga B.

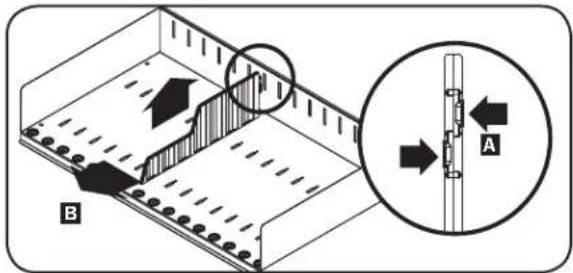

4.2 Ajuste de los Divisores del Estante de Almacenimiento

La estación de energia viene con dos estantes de almacenimiento con divisores ajustables, donde se pueda ubicar hasta 16 dispositivos electrónicos personales por esta.

Retirerialquierdispositivoeletruncionqueestalmacenado sobrelentepano. Luego retireel panel obturador.Para retirar el estante de la repisa del gabinete, oprimalo hacia adelante para desacoplarlo del gancho de instalacion,despuesjalele estante hacia ariba y hacia afuera. Una vez que retireel estante,quite o vuela aacomodarlos divisores presionando las dos pestanas queajustanel divisor al extremo posterior A,yluego empujedel divisor hacia adelante para desacoplarlo del entrepano B.Repitalosi es necessario para los divisores adiconiales.

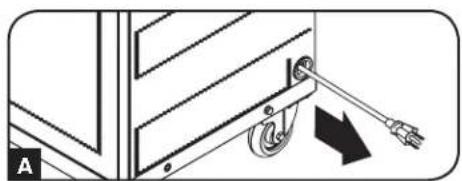

4.3 Alimentación de la Unidad de Cargador/Hub USB

Una vez que se ha retrado el panel obturador inferior, busque el cable y la clavija de entrada de la Unidad de Cargador/Hub USB en el compartmento inferior de la estacion de carga, bajo empujle la clavija a工程技术 de una de las perforaciones de acceso al cable ubicadas a ambos lados del gabinete de la estacion de carga A (se recomienda utilizing la misma perforacion lateral de acceso que el administrador del cable de alimentacion). Conecte el cable de alimentacion en la toma en la pared de tres clavijas, debidamente aterrizada, mas cercana y vuela a colocar el panel obturador en la unidad.

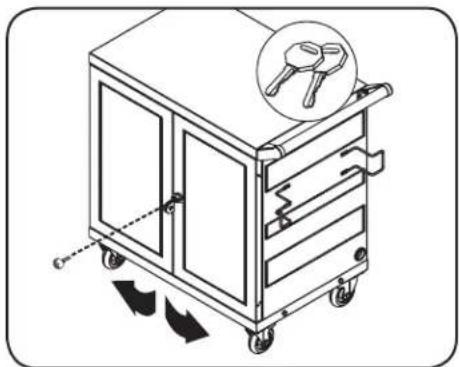

4.4 Cerraduras de la Puerta

Las puertas divididas incluyen una cerradura que pueda abrirse con las llaves inclidas.

5. Cargador/Hub USB de 32 Puertos

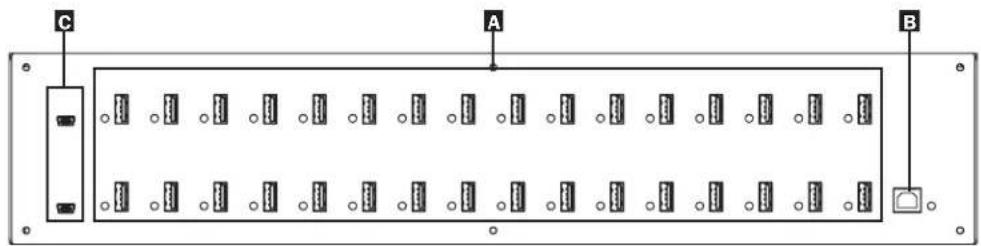

5.1 Caracteristicas del Cargador/Hub USB

• El cargador/hub USB de grado profesional cargo y sincroniza hasta 16 dispositivos con USB, incluyendo iPods®, iPods® y iPhones® y tabletas y smartphones Android™.
• Proporcióna a cada puerto USB un nivel de energia optimo para un dispositivo en particular (hasta 2.4 Amperes).
• Permite realizar la sincronizacion para eachquier dispositivo diseado para comunicaciones de datos por USB, mediate software compatible para administracion de ARCHivos.
• Sincroniza dispositivos Syncs Apple® mediante el software iTunes® o Apple Configurator.
• El Puerto Mini-USB para Actualizacion de Firmware permite futurasactualizaciones de software a所提供 dispositivosutures.
• El alojamento para instalacion en rack 1U pueda configurarse para instalaciones profesionales, educativas o personales.
• La entrada IEC C14 hace fáciles las conexiones de alimentacion, usingo los cables de alimentacion dedicados por region (incluidos).

A Puerto para Dispositivos con USB de 2.4A, con Indicadores LED (32 en total)
Puerto de Sincronizacion de Computadora
6 Puerto de Actualización de Firmware

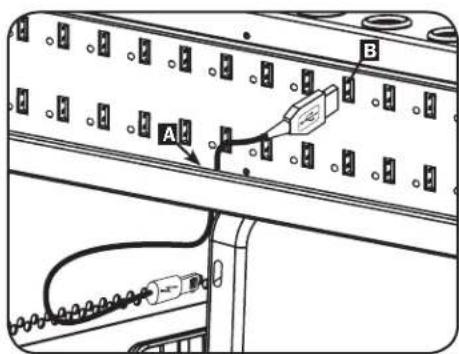

5.2 Conexión de Dispositivos al Cargador/Hub USB

Cada embarque de almacenamento conta con 16 bujes relevantes de tension que evitan que los connectores de dispositivos con cable USB se salgan por el buje A. Usando un cable USB blindado suministrado por el usuario o del fabricante del dispositivo, conecte el cable USB al dispositivo por cigar. Paseoniance el extremo del cable por el buje relevador de tension en el embarque de almacenamento y conecte el conductor USB en un puerto de carga USB B. Repita para todos los dispositivos.

Tripp Lite ofrece cables individuales y en paquetes de 10 para dispositivos Apple® que usan cables USB a 30 Pines o USB a Lightning™, asi como cables individuales y en paquetes de 10 para dispositivos USB 3.0 o 2.0 uso cables USB A (macho) a Micro B (macho) de 5 Pines.

Tipo de Cable	Cable Individual Número de Modelo	Paquete de 10 Cables Número de Modelo
Conector Apple USB a 30 Pines, 25.4 cm [10 pulg.] M110-10N	N-BK M110-10N-BK-10
Conector Apple USB a 30 Pines, 0.9 m [3 pies] M110-003-WH	—
Conector Apple USB a Lightning de 8 Pines, 25.4 cm [10 pulg.]	M100-10N-BK M100-10N-BK-10
Conector Apple USB a Lightning de 8 Pines, 0.9 m [3 pies] M10	0-003-BK M100-003-WH	—
Conector Apple USB a Lightning de 8 Pines, 1.8 m [6 pies] M10	0-006-BK M100-006-WH	—
Conector Apple USB a Lightning de 8 Pines, 3 m [10 pies] M10	0-010-BK M100-010-WH	—
USB 3.0 SuperSpeed A (Macho) a Micro-B (Macho) de 5 Pines, 30.5 cm [1 pie]	U326-001-BK U326-001-BK-10
USB 3.0 SuperSpeed A (Macho) a Micro-B (Macho) de 5 Pines, 0.9 m [3 pies]	U326-003 U326-003-BK	—
USB 3.0 SuperSpeed A (Macho) a Micro-B (Macho) de 5 Pines, 3 m [10 pies]	U326-010 —
USB 2.0 Reversible A (Macho) a Micro-B (Macho) de 5 Pines, 30.5 cm [1 pie]	UR050-001* URO50-001-10*
USB 2.0 Reversible A (Macho) a Micro-B (Macho) de 5 Pines, 0.9 m [3 pies]	UR050-003* UR050-003-WH*	—
USB 2.0 Reversible A (Macho) a Micro-B (Macho) de 5 Pines, 1.8 m [6 pies]	UR050-006* UR050-006-SLIM*	—
USB 2.0 Reversible A (Macho) a Micro-B (Macho) de 5 Pines, 3 m [10 pies]	UR050-010* —

• Cuenta con un conector USB A (macho) reversible para instalaciones simplificadas.
  Para más información sobre nuestros selección de cables USB premium, visite www.triplite.com.

5. Cargador/Hub USB de 32 Puertos

5.3 Conexión de una Computadora al Cargador/Hub USB

Además del dispositivo de cargo, el Cargador/Hub USB está equipado con una función de hub que sincroniza dispositivos y sus aplicaciones respectivas de software mediante una computadora connectada. Para permitir la funciona de hub utilise el cable USB incluido para conectar el conductor USB B en el puerto de sincronización del Cargador/Hub USB y el conductor USB A en el puerto USB de una computadora.

Note: Cuando se ha estabecido una conexion conuna computadora y esten conectados multiples dispositivos al Cargador/Hub USB, la tasa de carga se reduira durante la sincronizacion y se restablecerla tasa de carga normal una vez terminada esta.

Note: El Puerto de Actualizacion de Firmware requiere una conexion mini-USB (cable no incluido).

6. Instalación en Pared

Para/utilizar la estacion de carga en una instalacion montada en pared,primero retire las ruedas y la manija.

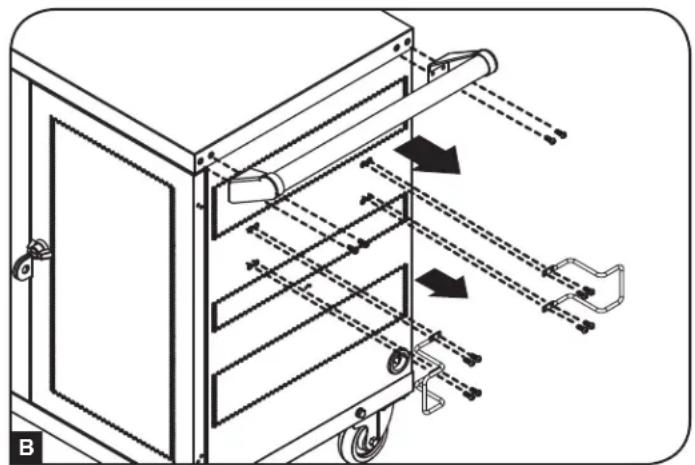

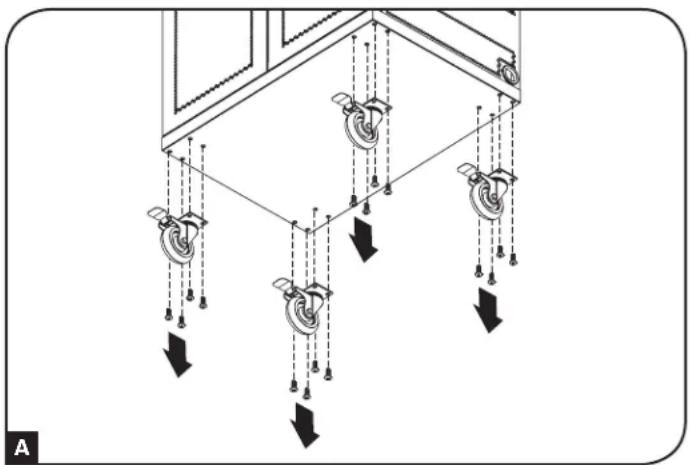

6.1 Desinstalación de las Ruedas y la Manija

Advertencia: no intente remove la ruedas de la Unidad de Cargador/Hub USB conulatinga laptop, tableu u otros dispositivos electricos personales bajo de ella.

Para retirar las ruedas y la manija de aplicaciones fijas o instaladas en pared, extraiga los 16 tornillos M6 que fijan las quatre ruedas (cuatro por rueda) al gabinete A. Si la manija y el administrador de cables estan acoplados a la unidad, segun lo indication en la seccion 4.1, retirelos con la llave hexagonal incluida para extraer los ocho (8) tornillos hexagonales de la manija y los 8 tornillos hexagonales del administrador de cables del gabinete de la estacion de carga B.

Nota: guarde las ruedas, la manija y todas las piezas para uso posterior.

6.2 Instalación en Pared de la Estación de Carga

Para realizar la instalacion en pared, necessitar:

Nivel
Herramientos adecuadas para la instalacion en pared
- Accesorios adequados para la instalacion en pared (no se incluyen)

Advertencia: no intente instalar la estación de energia a la pared con ningún dispositivo electrónico personal adento.

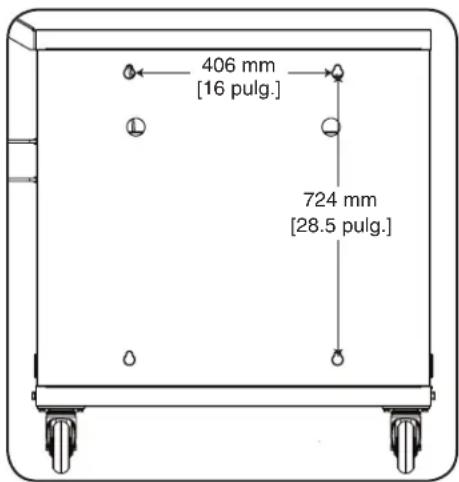

El panel lateral del gabinete de la estación de energia Tiene 4 perforaciones. Cada perforación admite un pero M5 o de 3/16 pulgadas. Cada juego de perforaciones está centrado a 406 mm [16 pulgadas] de distancia en direccion horizontal y a 724 mm [28.5 pulgadas] en direccion vertical (consulte el diagrama del modelo correspondiente para ver lasubicaciones exactas).

Use un nivel para determinar con precision la posicón de las areas de instalación. Use sujetadores adecuados (no incluidos) para asegurar la estación de energia a la pared. Una vez que la estación de energia ya está colgada firmamente en los sujetadores y asegurada a la pared, abra la unidad por la puerta posterior y ajuste todas las piezas de instalación.

Note: la estación de energia de ser instalada por un先进技术 californico. Ante de instalar, use un niven y cinta metrica para ubicar con precision el areal de instalacion. Use sutetadores adeuados (no incluidos) para asegurar la estacion de energia a la pared. Utilice los medios de instalacion adecuados para realizar la instalacion en un bloque de hormigion, concreto, tabla roca o travesanos de madera. Advertencia: la superficie de apoyo deberse capaz de soportar con segurid es peso combinado de la estacion de energia, el equipo almacenado y de todos los accesos y los componentes connectados. Para Obtener mas informacion sobre los pesos y las dimensiones de su modelo, consulte la section de Especificaciones.

7. Especillasiones

Modelo CSC32USB(W)
Dimensiones del gabinete (Al x An x Pr) 917 x 884 x 513 mm / 36.1 x 34.8 x 20.2 pulg.
Peso de launidad 59 kg / 130.7 lb.
Capacidad de energia* 90 kg (200 lb.) Estacionario o rondoante
Puertos de Cargador/Hub 32 x USB 2.0 A (Hembra)	1 x USB 2.0 B (Hembra) 2 x USB 2.0 mini (Hembra)
Velocidad de Transmisión Hasta 480 Mbps
Requerimiento de Energía Entrada: 110-240V, 2.5A, 50/60 HzSalida: 5.0V, 2.4A Max (por puerto USB)
Temperatura de Operación 0° a 40°C / 32° a 104°F
Humedad de Funcionamento 5 a 95% de HR, Sin Condensación
Número de Unidades de Cargador/Hub 2
Dimensiones de Cargador/Hub por Unidad (Al x An x Pr) 45 x 445 x 240 mm / 1.75 x 17.5 x 9.5 pulg.
Material del Gabinete Metal

*Para la capacité de energia total de instalacion en pared, la superficie de instalacion debe poder soportar el peso completo de la estacion de energia y de todos los componentes con-nectados. Las espacificaciones peuvent estar susjetas a cambio sin previo aviso.

8. Almacenamento, Servicio y Limpieza

Almacenamento

El gabinete deestar almacenado en un entorno interor controlado, alejdo de humedad, temperatas extremas, liquidos y gases inflamables, contaminantes conductivos, polvo y luz solar directa. De ser posible, almacene el gabinete en el contenor de embarque original.

Servizio

El gabinete está cubierto por la garantía limitada descrita en el presente manual. Para Obtener más información, visite www.triplite.com/support.

Limpleza

Antes de limpiar, siempre desconecte la estacion de carga de la fuente CA. Humedezca un trapo limpio y sin pelulas con agua, y limpie la unidad segun sea necessario. Deje que la superficie se seque antes de conectarla.

Note: evite el uso de trapos abrasivos, solventa o aersoles para limiar la的最佳acion de carga, ya que pueda dararla.

9. Garantía

GARANTIA LIMITADA DE 2 ANOS

El vendedor garantiza que este producto noiene defectos originales de materiales ni de mano de obra por un periodo de dos años a partir de la Fecha original de compra, si se utilizes de acuero con todas las instruetiones correspondentes. En caso de demostrarse dentro de este periodo que el productoiene defectos de materiales o de mano de obra, el vendedor lo reparar o reemplazar a su exclusiva disrecion. El serviceo tcnico bajo this garantia solo puee ser obtenido si ustedenta o envia el producto (con todos los cargos de envio o entrega prepagos) a Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonara los cargos de envio de devolucion. Visite www.trpillite.com/support antes de enviarrialquier equipo para reparacion.

ESTA GARANTIA NO CUBRE EL DESGASTE NORMAL NI LOS DANOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTIA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO, EXCEPTO EN LA MEDINA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACION DE TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERIODO DE GARANTIA ANTES MENTIONADO Y ESTA GARANTIA EXCLUYE EXPRESANTE TOTOS LOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permitted las limitaciones a la duracion de una garantia implicita y algunos Estados no permiten la exclusion o limitacion de los danos incidentales o indirectos, de modo que las limitaciones o exclusiones antes mentionadas pueda no corresponder en su caso.Esta garantia le otorga derechos legalespecificos y usted peut tener otherdsrechossque varian deuna jurisidicncaoalra).

ADVERTENCA: Antes de食用 este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecido o seguro para el uso que pretende darle. Dado que las aplicaciones individuales estan susetas a diversas variações, el fabricante no representa ni garantiza la idoneidad o condidon de these dispositos para qualquir aplicacion espeica.

Cumplimiento de las normas de los nombres de identificacion

Para fines de identación y certification del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de series únicos. Puede encontrar el número de series en la etiqueta de la placía de identificacion del producto, junto con los SYMBOLOS de aprobacion e informacion requeridos. Al Solicar informacion sobre el cumplimiento de las normas para este producto, siempre mentione el numero de series. El numero de series no desea ser confundido con el nombre de identificacion ni con el numero de modelo del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Dirección de Residuidos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus regimientos, cuando los clients compran不良信息 equipos electricos y electrónicos a Tripp Lite,ienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre produits similares (esto varía dependiendo del País)
• Enviar el equipo nuevo de vueita para reciclaje cuando este se converta finalmente en desecho

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.
