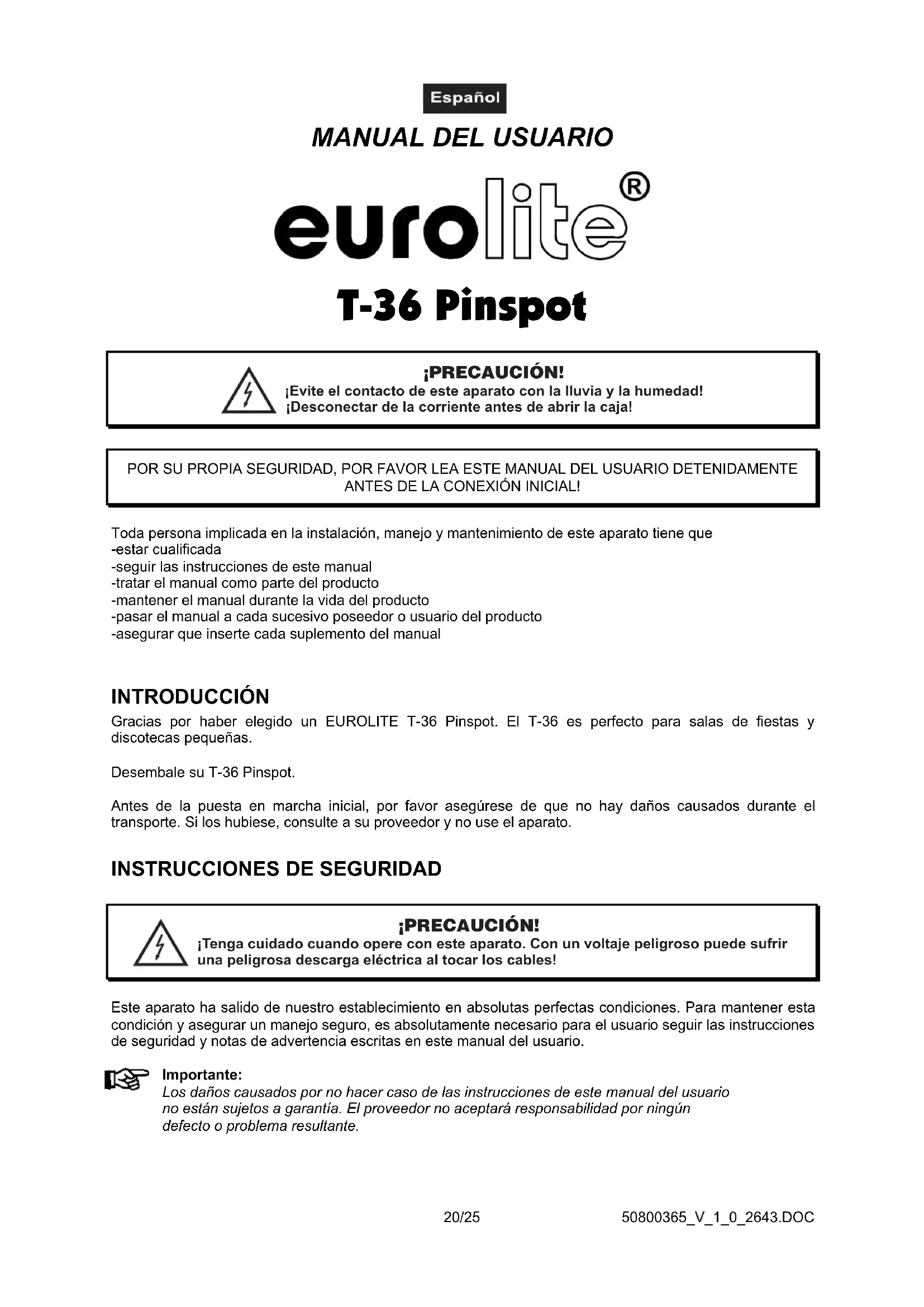

MANUAL DE USUARIO T36 Pinspot Eurolite

T-36 Pinspot ¡Evite el contacto de este aparato con la lluvia y la humedad! Desconectar de la corriente antes de abrir la caja!¡ ¡PRECAUCIÓN! POR SU PROPIA SEGURIDAD, POR FAVOR LEA ESTE MANUAL DEL USUARIO DETENIDAMENTE ANTES DE LA CONEXIÓN INICIAL! Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que -estar cualificada -seguir las instrucciones de este manual -tratar el manual como parte del producto -mantener el manual durante la vida del producto -pasar el manual a cada sucesivo poseedor o usuario del producto -asegurar que inserte cada suplemento del manual INTRODUCCIÓN Gracias por haber elegido un EUROLITE T-36 Pinspot. El T-36 es perfecto para salas de fiestas y discotecas pequeñas. Desembale su T-36 Pinspot. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si los hubiese, consulte a su proveedor y no use el aparato.

INSTRUCCIONES DE SEGURIDAD

¡Tenga cuidado cuando opere con este aparato. Con un voltaje peligroso puede sufrir una peligrosa descarga eléctrica al tocar los cables! ¡PRECAUCIÓN! Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones de seguridad y notas de advertencia escritas en este manual del usuario. Importante: Los daños causados por no hacer caso de las instrucciones de este manual del usuario no están sujetos a garantía. El proveedor no aceptará responsabilidad por ningún defecto o problema resultante.50800365_V_1_0_2643.DOC 21/25 Si el Pinspot ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su Pinspot. Deje el Pinspot desconec- tado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección I. Por eso, la tierra siempre debe ser conectada. Las conexiones electricas sólo deben ser efectuadas por un electricista. ¡No deje que el cable de alimentación entre en contacto con otros cables! ¡Maneje los cables de corriente alterna y las conexiones de corriente alterna con mucha precaución! Asegúrese de que la tensión de alimentación no es mayor que la indicada. Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de superficie afilada. Compruebe el estado del Pinspot y del cable regularmente. Desconecte el Pinspot de la red cuando no vaya a ser utilizado y antes de limpiarlo. Durante la puesta en marcha inicial puede aparecer olor o humo. Este es un proceso normal y no significa necesariamente que el Pinspot sea defectuoso. Atención: ¡No toque la caja del Pinspot durante su operación (la caja se caliente)! No haga efecto de flash con el Pinspot ya que ésto reduciría la vida de la lámpara. ¡PELIGRO PARA LA SALUD! ¡No mirar directamente a la fuente de luz, las personas sensibles pueden recibir un shock epiléptico (especialmente dirigido a los epilépticos)! Manténgalo lejos del alcance de los niños y de personal no profesional.

INSTRUCCIONES DE MANEJO

Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc. Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación aumentan la vida de su aparato. No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! El símbolo ---m indica la distancia por mínimo a objetos iluminados. La distancia entre la salida de luz y el área iluminado no debe ser menos de 0,5 metros. Durante el montaje del proyector, el desmontaje y operaciones de mantenimiento asegúrese de que el área debajo del lugar de la instalación está bloquado. Siempre fije el aparato con un cable de anclaje apropriado por razones de seguridad. La máxima temperatura ambiente t

= 45° C nunca debe ser excedido. Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos.50800365_V_1_0_2643.DOC22/25 Si el aparato debe ser transportado, utilize el embalaje original para evitar daños de transporte. ¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparatoestán prohibidas! Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros como p. ej. cortocircuito, quema, descarga eléctrica, explosión de la lámpara, caída, etc. INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desconecte-lo de la corriente! ¡La lámpara debe ser reemplazada cuando esté deteriorada o deformada debido al calor! ¡PRECAUCION! Antes de reemplazar la lámpara, desenchufe-lo de la corriente y deje que la lámpara se enfrie.¡Por favor siga las indicaciones del fabricante de las lámparas! No instalar una lámpara con más vatios. Una lámpara de estas características genera temperaturas para las que este aparato no ha sido diseñado. Los daños causados por no hacer caso a esta norma no estánsujetos a garantía.Para la instalación, Vd. necesita una lámpara 6 V/30 W PAR-36.Al operar las lámparas de este tipo llegan a temperaturas de hasta 130° C.Procedimiento:Paso 1: Por favor quite el anillo de fijación haciendo presión. Paso 2: Cuando quire reemplazar una lámpara defectuosa, primero quite la lámpara defectuosa del casquillo.Paso 3: Conectar los cables con la lámpara nueva utilizando un destornillador adecuado.Paso 4: Insertar la lámpara en la carcasa.Paso 5: Fijar la lámpara con el anillo de fijación. Montaje del Pinspot ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd. debe considerar las instrucciones de EN 60598-2-17 y de las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorisado!La suspensión del Pinspot debe ser fabricado de una manera que puede llevar 10 vezes la carga por unahora sin sufrir deformaciones dañosas permanentes.50800365_V_1_0_2643.DOC 23/25 La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada. Esta segunda suspensión debe ser fabricado y fijado de una manera que no parte de la instalación puede cairse en el caso de defecto de la suspensión principal. Durante el montaje del Pinspot, el desmontaje y operaciones de mantenimiento la presencia en áreas de movimiento, en puentes de iluminación, debajo de puestos de trabajo altos y otros áreas de peligro es permitida. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito antes de la primera puesta en marcha y antes de otra puesta en marcha después de cambios graves. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año. Procedimiento: El Pinspot debe ser instalado fuera de áreas dónde personas pueden entretenerse. IMPORTANTE! UNA MONTAJE POR ENCIMA DE LA CABEZA REQUIERA MUCHA EXPERIENCIA. Ésto incluye (pero no es limitadoa) calculaciones de la capacidad de carga, material de instalación usado y inspecciones regulares del material usado y del Pinspot. Nunca trate de instalar el Pinspot su mismo si no tiene estas qualificaciones pero llame un instalador profesional. Instalaciones inadecuadas pueden causar daños de hombres y/o de propiedad. El Pinspot debe ser instalado fuera de dónde personas pueden llegarlo con sus manos. Cuando quiere abajar el Pinspot del techo o portadores altos, siempre debe utilisar sistemas de trussing. El Pinspot nunca debe ser instalado pendiendo libremente en el espacio. Atención: ¡En caso de caída, Pinspots pueden causar daños cuantiosos! ¡Cuando tiene dudas en la seguridad de una forma de instalación, NO instale el Pinspot! Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del Pinspot. Al instalar el aparato asegúrese de que no hay ningún material altamente inflamable (artículos de decoración, etc.) a una distancia mínima de 0,5 m. ¡PELIGRO DE INCENDIO! Monte el Pinspot en el truss mediante la lira de montaje y un ágrafe apropriado.50800365_V_1_0_2643.DOC 24/25 (31) Trussing (32) Ágrafe (33) Lira de montaje (34) Tornillo de fijación (35) Anillo de fijación (36) Lámpara PAR-36 (37) Caja del Pinspot (38) Orificio del cable de anclaje (39) Cable de anclaje (40) Eslabón de conexión

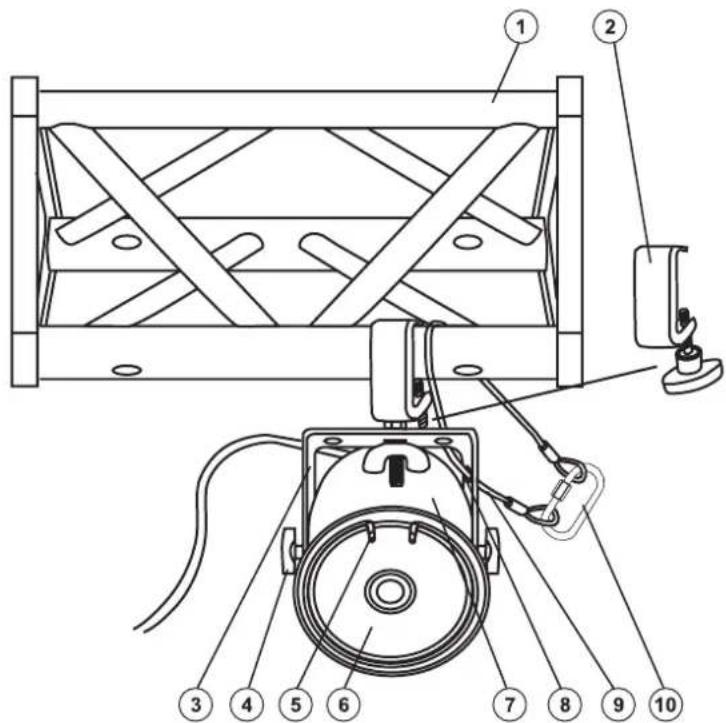

Monte el Pinspot en el sitio de instalación deseado mediante la lira de montaje. Sólo utilice un tornillo apropriado y asegúrese de que el tornillo está fijado firmamente con el subsuelo. Para el uso por encima de la cabeza, siempre segure el Pinspot con un cable de anclaje, que puede llevar 12 veces más del peso del aparato. Sólo debe utilisar un cable de anclaje con un eslabón de conexión roscado. Insere el cable de anclaje en el orificio en la lira de montaje y en el trussing u un lugar de fijación seguro. Insere el final en el eslabón de conexión roscado y fije el tornillo de seguridad. La distancia máxima de caida es 20 cm. Un cable de anclaje ya utilizado u estropeado nunca debe ser utilizado otra vez. Ajuste el ángulo de inclinación a su gusto mediante la lira de montaje y fije los tornillos de fijación. ¡PELIGRO DE MUERTE! ¡Antes de la primera puesta en marcha, la instalación debe ser inspeccionada por un perito! Alimentación ¡PELIGRO DE MUERTE! ¡Las conexiones eléctricas sólo deben ser efectuadas por un electricista! Para conectar el aparato a la red, Vd. debe que instalar una clavija de alimentación. La ocupación de los cables de conexión es: Cable Pin Internacional Marrón Fase L Azul Neutro N Amarillo/Verde Tierra50800365_V_1_0_2643.DOC 25/25 La tierra debe ser conectada. Conectar el aparato a la red mediante la clavija de alimentación. Cuando Vd. quire instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo. OPERACIÓN Tras la conexión del aparato a la red, el T-36 Pinspot comienza a funcionar.

LIMPIEZA Y MANTENIMIENTO

El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año. Durante la inspección, los puntos siguientes deben ser observados:

1) Todos tornillos con cuales el aparato o partes del aparato están montado, deben ser atornillados

fijamente y no deben ser corroídos.

2) No debe haber deformaciones en la caja, fijaciones y el sitio de instalación (techo, abajamiento,

3) Los cables de conexión eléctricos no deben haber deterioraciónes, fatiga de material (por ejemplo

cables porosos) o depósitos. Otras instrucciones dependente del sitio de instalación y la utilisation deben que ser observadas por el instalador competente y problemas de seguridad deben ser elimindados. ¡PELIGRO DE MUERTE! ¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento! Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido. ¡No se debe usar alcohol o disolventes bajo ninguna circunstancia! El interior del proyector debe ser limpiado al menos una vez al año utilizando un aspirador o aire a presión. No hay piezas que necesiten de servicio dentro del aparato excepto la lámpara. Las operaciones de mantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados. Por favor vuelva a leer las instrucciones: "Instalar/Reemplazar la lámpara". En caso de que necesite piezas de repuesto, utilice piezas originales. Cuando el cable de alimentación sea estropeado, debe ser reemplazado por un electricista para evitar peligros posibles. Si tiene alguna pregunta más, póngase en contacto con su distribuidor.

ESPECIFICACIONES TÉCNICAS

Alimentación: 230 V AC, 50 Hz ~ Consumo: 30 W Peso: 1 kg Dimensiones (An.xPr.xAl.): 150 x 120 x 115mm Lámpara: 6 V/30 W PAR-36 Máxima temperatura ambiente t

45° C Máxima temperatura de la casa (inercia) t

100° C Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 20.10.2003 ©
