MANUAL DE USUARIO Source Four PAR ETC

Instrucciones para el CE Source FourPAR .....27

Advertencias de seguridad 27

Información de cableado 28

Accesorios 28

Lámparas HPL 28

Lentes del CE Source FourPAR 30

Clip de seguridad del portafiltros ....32

Limpieza del reflector ....33

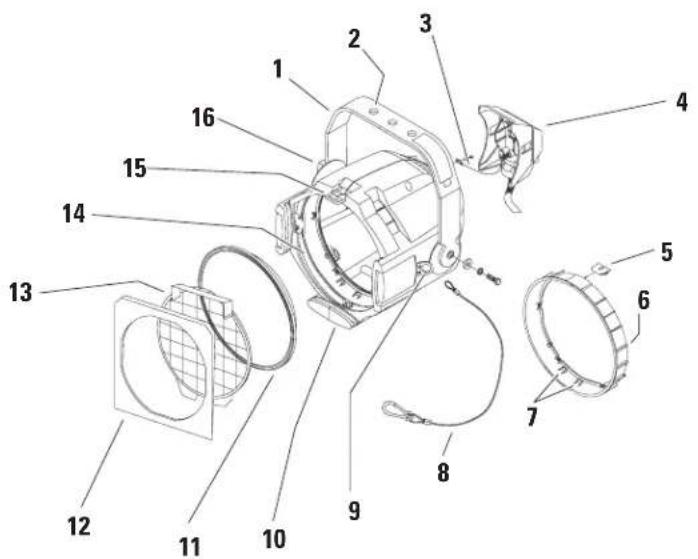

CE Source FourPAR

Instrucciones para el CE Source FourPAR

Advertencias de seguridad

El proyector elipsoidal de alto rendimiento CE Source FourPAR está destinado solamente para el uso profesional. Lea completamente el manual del usuario antes de usar el equipo. Siga las advertencias de seguridad dadas a continuación antes de intentar poner en funcionamento su CE Source FourPAR.

• No monte CE Source FourPAR en o cerca de una superficie inflamable.
• No ponga en funcionamiento el CE Source FourPAR sin antes haber instalado una lente.
• Instale la rejilla de seguridad antes de encender la luminaria.
• Monte y apoye la luminaria solamente por los orificios en la lira de la suspensión primaria. Cuelgue la luminaria por una prensa de tornillo en forma de gancho o por un soporte fijo, con un perno de acero (de hasta 12 mm ∅), una arandela y una tuerca.
• Además de la suspensión primaria, conecte un cable de seguridad (modelo #400SC) o una cadena a la suspensión secundaria de la luminaria. Ver la página 3.
• Cuelgue siempre CE Source FourPAR con el clip de seguridad del portafiltros en la posición trabada.
• Reemplace siempre la lámpara si ésta se daña o se deforma por calentamiento.
• Use la luminaria solamente en lugares secos, donde la humedad no sea más de 90 por ciento. La luminaria no se debe usar al aire libre.
• Desconecte la unidad del suministro eléctrico antes de la limpieza y manutención.
• Mantenga la luminaria CE Source FourPAR-EA a por lo menos 2,0 metros de distancia de cualquier superficie que esté alumbrando. Los objetos que se alumbran a esta distancia o más, no excederán una temperatura de 90°C de la luz proyectada.
• Mantenga la luminaria CE Source Four-PAR-MCM a por lo menos 0,9 metros de distancia de cualquier superficie que esté alumbrando. Los objetos que se alumbran a esta distancia o más, no excederán una temperatura de 90°C de la luz proyectada.
• CE Source FourPAR-EA y CE Source FourPAR-MCM temperatura máxima de ambiente: T_a=45^
• CE Source FourPAR-EA temperatura máxima de la superficie exterior: T_max = 175^
• CE Source FourPAR-MCM temperatura máxima de la superficie exterior: T_max = 270^
• Se incluyen con el manual etiquetas adhesivas en varios idiomas. Elija la apropriada y adhiérala al proyector, sobre la etiqueta de advertencia que se encuentra en la lira. No cubra la marca registrada de ETC ni la palabra CE.

PAR EA

2,0m

PAR MCM

0,9m

Español

Información de cableado

Una clavija homologada para corrientes superiores a 2,5A (220/240V) debe estar enchufada a la red principal de la luminaria. Los hilos en la red principal miden 1,5mm ^2 cada uno y tienen los colores de acuerdo al siguiente código:

Verde y Amarillo: Tierra

Azul: Neutro

Marrón: Vivo

¡ADVERTENCIAS! La luminarira debe de ser conectada a una alimentación con toma de tierra.

Capacidad:

120V/5 amp máximo

240V/2,5 amp máximo

Frecuencia: 50/60Hz

Accesorios

Portafiltros (diámetro interno de 190mm cuadrados/ 70mm) 407CF
Cable de seguridad (80cm) 400SC
Garra tipo "C" 400CC
Very Narrow Spot Lens (Haz muy concentrado) 400-VNSP
Narrow Spot Lens (Haz concentrado) 400-NSP
Medium Flood Lens (Haz medio) 400-MFL
Wide Flood Lens (Haz abierto) 400-WFL
Juego de cuatro lentes CE Source FourPAR (VNSP, NSP, MFL, WFL)	400LS4
Juego de cinco lentes CE Source FourPAR (Clara y plana, VNSP, NSP, MFL, WFL)	400LS5

Lámparas HPL

Las lámparas HPL son lámparas de halógeno de tungsteno.

Importante: Verifique que la lámpara HPL que Ud. use sea adecuada para el voltaje de su dispositivo. Lámparas HPL de 115V, 120V, 230Vy 240V están disponibles. El uso de las lámparas HPL por encima de las tensiones especificadas reduce la duración de la lámpara y puede causar la falla prematura de la lámpara.

28 • CE Source FourPAR

¡ADVERTENCIAS! No utilice lámparas que no sean HPL en las luminarias CE Source FourPAR. El uso de lámparas que no sean HPL anulará la garantía y la conformidad de seguridad CE.

	Código de la lámpara	Vátios	Voltios	Temperatura del color	Duración promedio
euro.	HPL 575/230	575 230	3,200°K	400 horas
	HPL 575/240 575 240	3,200°K	400 horas
americanas	HPL 375/115 375 1153	250°K	300 horas
	HPL 375/115X 375 115	3,050°K	1,000 horas
	HPL 550/77 550 77 3,250°K	300 horas
	HPL 550/77X	550 77	3,050°K	2000 horas
	HPL 575/115 575 1153	250°K	300 horas
	HPL 575/115X 575 115	3,050°K	2,000 horas
	HPL 575/120	575 120	3,250°K	300 horas

Instalación de la lámpara HPL

Reemplace siempre la lámpara si ésta se daña o se deforma.

1. Desconecte la unidad del suministro eléctrico antes de instalar la lámpara.

¡ADVERTENCIAS! Deje que la lámpara se enfrie antes de cambiarla.

1. Afloje el tornillo moleteado en la parte trasera del portalámparas y desde la parte trasera de la luminaria, tire del portalámparas en línea recta hacia afuera.
2. Quite la lámpara HPL de su caja, sosteniéndola de la base.

Nota: Para evitar la falla prematura de la lámpara, no toque el cristal de la lámpara. Si Ud. toca la lámpara, antes de ponerla en funcionamento, limpiela cuidadosamente con alcohol y con un paño sin pelusas.

1. Alinee los lados planos de la base de la lámpara con las piezas de fijación en cada lado del zócalo. Ver la Figura 1
2. Empuje hacia abajo sobre la base de la lámpara hasta que la lámpara esté firmemente fijada. Asegúrese de que la lámpara esté completamente fijada, con la parte inferior del sumidero térmico de la lámpara nivelada con la fundición del portalámparas.

¡Advertencia! Una lámpara incorrectamente instalada causará la falla prematura de la lámpara y problemas con el zócalo.

1. Para reinstalar el portalámparas, céntrelo sobre el reflector y el agujero del tornillo, luego ajuste el tornillo moleteado para fijarlo en posición.

Figura 1

Español

Lentes del CE Source FourPAR

Hay cinco lentes disponibles para el CE Source FourPar. La lente MFL viene instalada en la luminaria; las lentes VSNP, NSP y WFL vienen empacadas con la luminaria; y la CL lente (14°) es un accesorio opcional que se puede pedir. La lente CL proporciona intensidad máxima del haz.

El tipo o la dispersión del haz pueden ser identificados por la textura de la lente.

¡Advertencia! Nunca ponga en funcionamiento el CE Source FourPAR sin una lente.

VNSP

Haz muy concentrado Cristal claro Formación redonda del haz de 15º

NSP

Haz concentrado Cristal punteado (textura levemente difusa) Formación redonda del haz de 19°

MFL WFL

Haz medio Menos facetas, tamaño 6 x 22 mm Formación alargada del haz de 21° x 34°

Haz abierto Varias facetas, tamaño 6 x 12 mm Formación alargada del haz de 21° x 34°

Sustitución de la lente

Cambie las lentes si tienen grietas o rasguños.

¡ADVERTENCIAS!Desenchufe la luminaria antes de intentar quitar o instalar la lente.

1. Las lentes CE Source FourPAR se calientan mientras la unidad está en funcionamento. Asegúrese de dejar que la luminaria se enfrie antes de manipular la lente.
2. Coloque la luminaria sobre una superficie de trabajo plana y estable. No instale ni quite las lentes con la unidad colgando en el aire.
3. Quite la rejilla de seguridad aplicando presión sobre el clip de la rejilla con su pulgar y dedo índice. Saque la rejilla. Ver la Figura 2.
4. Posicione el anillo para girar la lente con el clip de sujeción que se encuentra en la parte superior de la unidad directamente debajo del clip de seguridad. Ver la Figura 3.
5. Incline la parte frontal de la luminaria por lo menos 45° hacia abajo.
6. Apriete el clip de sujeción con el dedo para soltar la lente. Ver la Figura 2.
7. Deje la lente caer hacia adelante debajo del clip de seguridad.
8. Cuando se suelte la lente, quite su dedo permitiendo que la lente se deslice hacia adelante hasta que se acomode en los enganches de la lente. Ver la Figura 4
9. Quite cuidadosamente la lente de la luminaria.

Figura 2

Figura 3

Español

Instalación de la lente

1. Posicione la luminaria con la parte frontal de la unidad (el lado de la lente) frente a Ud. y levemente inclinado. Ver la Figura 5.
2. Posicione el anillo para girar la lente con el clip de sujeción que se encuentra en la parte superior de la unidad directamente debajo del clip de seguridad.
3. Sujete la lente desde el borde, y posicionela de manera que el lado convexo esté de frente a la parte trasera de la luminaria. Ver la Figura 5.

Nota: La instalación de la lente con el lado convexo hacia afuera no perjudicará la óptica, PERO dificultará la extracción de la lente y reducirá la duración del filtro.

1. Desde la parte superior de la luminaria, deslice la lente hacia atrás de los enganches de la lente y posicione la base detrás de las lengüetas que se encuentran en la parte inferior del anillo para girar la lente.

2. Empuje cuidadosamente la parte superior de la lente hacia adentro hasta que se encaje detrás del clip de sujeción.

3. Instale la rejilla de seguridad antes de usar la unidad. Para instalar la rejilla de seguridad, apriete el clip de la rejilla con su pulgar e índice y coloque la rejilla en el anillo para girar la lente. El clip de la rejilla debe estar colocado debajo del clip de seguridad. Ver la Figura 2.

Figura 4

Figura 5

Clip de seguridad del portafiltros

El marco portafiltros está equipado con un clip de seguridad de resorte que previene que los portafiltros y los accesorios se salgan del marco.

Importante: Cuelgue el CE Source FourPAR solamente cuando el clip de seguridad del portafiltros esté trabada en posición. Ver la Figura 6.

Importante: Use solamente portafiltros o snoots con un diámetro interno de 170mm.

1. Suelte el clip de seguridad empujándolo hacia los lados. El clip se abrirá.

2. Inserte el portafiltros.

3. Apriete el clip hacia abajo hasta trabarlo en posición.

Figura 6

32 • CE Source FourPAR

Limpieza del reflector

¡Advertencia! No utilice limpiadores de cristales y vidrios en el reflector ya que estos limpiadores contienen químicos que dañarán la capa reflectora.

¡Advertencia! No utilice toallas de papel o materiales abrasivos para limpiar el reflector. Estos materiales pueden arañar la superficie del reflector.

¡ADVERTENCIAS! Desenchufe la luminaria antes de intentar limpiar el reflector.

1. Quite el portalámparas. Vea Instalación de la lámpara HPL, en la página 29.
2. Quite la lente y la rejilla de seguridad para tener acceso al reflector desde la parte frontal de la luminaria. Vea Sustitución de la lente, en la página 31.
3. Quite el polvo con un golpe de aire libre de aceites o pase un paño de algodón limpio, suave, sin pelusas. Si esto no es suficiente para quitar el polvo, continue con el tercer paso. Si no, pase al quinto paso.
4. Humedezca un paño de algodón limpio, suave, sin pelusas con una solución suave de água jabonosa. Pase el paño cuidadosamente sobre el reflector.
5. Quite cualquier residuo de agua jabonosa con un paño de algodón limpio suave, sin pelusas humedecido con agua.
6. Reinstale la lente y la rejlla de seguridad antes de usar la luminaria.
7. Para reinstalar el portalámparas, céntrelo sobre el reflector y el hoyo del tornillo, luego ajuste el tornillo moleteado para fijarlo en posición.

CES4PAR(4Lang)Span.fm Page 34 Tuesday, August 31, 1999 3:06 PM

Copyright 1998. Las especificaciones están sujetas a cambios.

CE Source FourPAR está protegido por los números de patente de los EEUU 5,268,613 and número de patente japonés 2,501,772. Patentes de los EEUU y patentes internacionales pendientes.

7061M1005. Revisado 11/98
