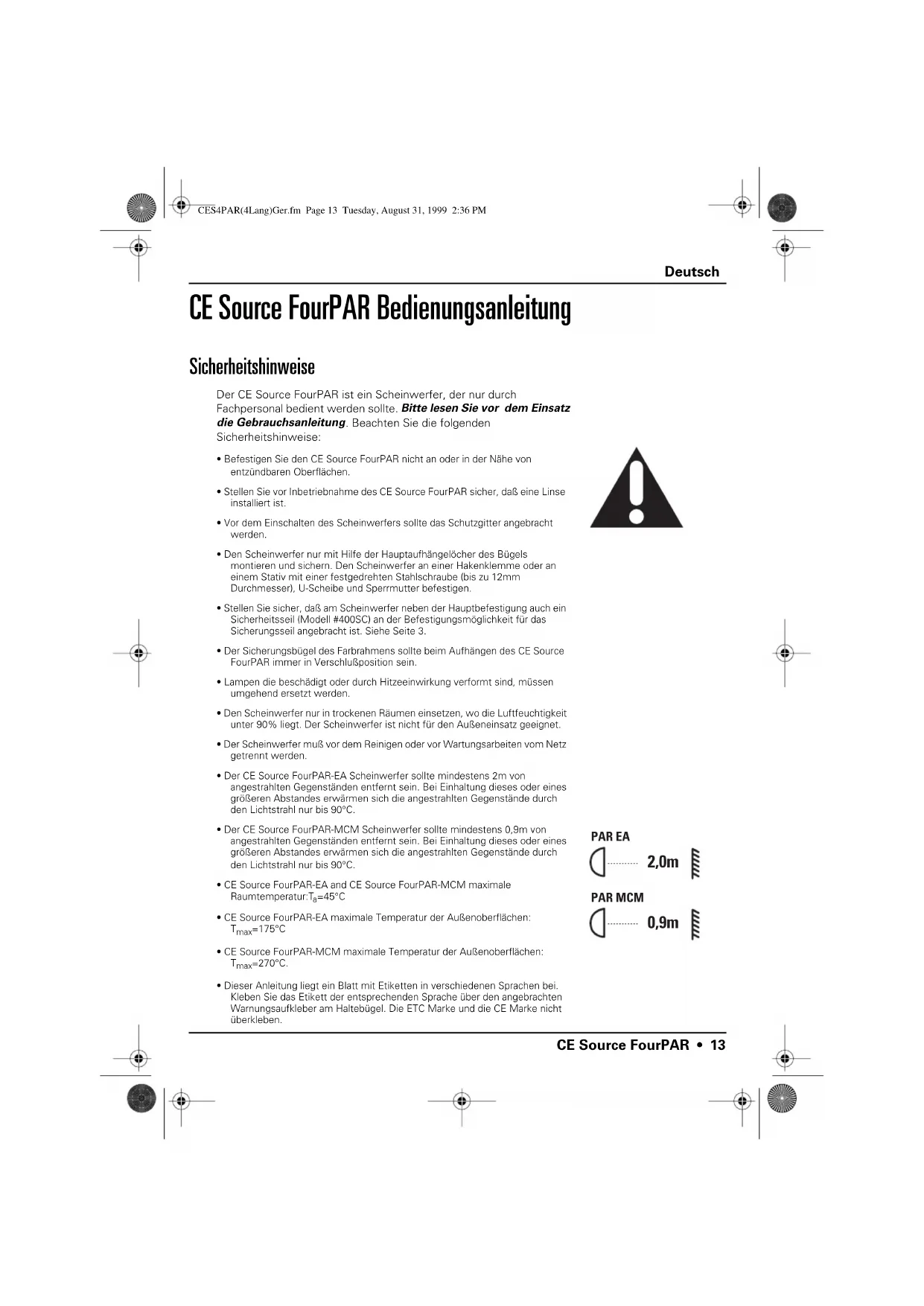

CE Source FourPAR Bedienungsanleitung

Sicherheitshinweise

Der CE Source FourPAR ist ein Scheinwerfer, der nur durch Fachpersonal bedient werden sollte. Bitte lesen Sie vor dem Einsatz die Gebrauchsanleitung. Beachten Sie die folgenden Sicherheitshinweise:

• Befestigen Sie den CE Source FourPAR nicht an oder in der Nähe von entzündbaren Oberflächen.
• Stellen Sie vor Inbetriebnahme des CE Source FourPAR sicher, daß eine Linse installiert ist.
• Vor dem Einschalten des Scheinwerfers sollte das Schutzgitter angebracht werden.
• Den Scheinwerfer nur mit Hilfe der Hauptaufhängelöcher des Bügels montieren und sichern. Den Scheinwerfer an einer Hakenklemme oder an einem Stativ mit einer festgedrehten Stahlschraube (bis zu 12mm Durchmesser), U-Scheibe und Sperrmutter befestigen.
• Stellen Sie sicher, daß am Scheinwerfer neben der Hauptbefestigung auch ein Sicherheitsseil (Modell #400SC) an der Befestigungsmöglichkeit für das Sicherungsseil angebracht ist. Siehe Seite 3.
• Der Sicherungsbügel des Farbrahmens sollte beim Aufhängen des CE Source FourPAR immer in Verschlußposition sein.
• Lampen die beschädigt oder durch Hitzeeinwirkung verformt sind, müssen umgehend ersetzt werden.
• Den Scheinwerfer nur in trockenen Räumen einsetzen, wo die Luftfeuchtigkeit unter 90% liegt. Der Scheinwerfer ist nicht für den Außeneinsatz geeignet.
• Der Scheinwerfer muß vor dem Reinigen oder vor Wartungsarbeiten vom Netz getrennt werden.
• Der CE Source FourPAR-EA Scheinwerfer sollte mindestens 2m von angestrahlten Gegenständen entfernt sein. Bei Einhaltung dieses oder eines größeren Abstandes erwärmen sich die angestrahlten Gegenstände durch den Lichtstrahl nur bis 90°C.
• Der CE Source FourPAR-MCM Scheinwerfer sollte mindestens 0,9m von angestrahlten Gegenständen entfernt sein. Bei Einhaltung dieses oder eines größeren Abstandes erwärmen sich die angestrahlten Gegenstände durch den Lichtstrahl nur bis 90°C.
• CE Source FourPAR-EA and CE Source FourPAR-MCM maximale Raumtemperatur: T_a=45^
• CE Source FourPAR-EA maximale Temperatur der Außenoberflächen: T_max = 175^
• CE Source FourPAR-MCM maximale Temperatur der Außenoberflächen: T_max = 270^ .
• Dieser Anleitung liegt ein Blatt mit Etiketten in verschiedenen Sprachen bei. Kleben Sie das Etikett der entsprechenden Sprache über den angebrachten Warnungsaufkleber am Haltebügel. Die ETC Marke und die CE Marke nicht überkleben.

PAR EA

2,0m

PAR MCM

0,9m

CE Source FourPAR • 13

Deutsch

Anschuß ans Netz

Für den Netzanschluß des Scheinwerfers sollte ein Stecker mit einer Mindestbelastbarkeit von 2,5A (220/240V) verwendet werden. Die Drähte im Netzanschlußkabel haben einen Durchmesser von 1,5mm und sind entsprechend den folgenden Farben kodiert:

Grün und Gelb:	Schutzleiter
Blau: Nulleiter
Braun: Stromführend

WARNING! Dieser Scheinwerfer muß geerdet werden.

Stromversorgung:

maximal 120V/5A, maximal 240V/2.5A

Betriebsfrequenz: 50/60Hz

Zubehör

Farbrahmen (190mm quadratisch/170mm innerer Durchmesser)	407CF
Sicherungsseil (80cm) 400SC
C-Klemme 400CC
Punktlinse (VNSP) 400-VNSP
Spotlinse (NSP) 400-NSP
Mittelflutlinse (MFL) 400-MFL
Breite Flutlinse(WFL) 400-WFL
Set mit vier CE Source FourPAR Linsen 400LS4
Set mit fünf CE Source FourPAR Linsen (Durchsichtige flache Linse, VNSP, NSP, MFL, WFL)	400LS5

HPL Lampen

HPL lampen sind Tungstenhalogenlampen.

Wichtig: Vergewissern Sie sich, daß die HPL Lampe, die Sie verwenden, für die Spannung in Ihrem Gebäude geeignet ist. Es sind 115V, 120V, 230V und 240V HPL Lampen lieferbar. Das Betreiben von HPL Lampen mit Spannungen, die über ihrem Richtwert liegen, verkürzt die Lebensdauer der Lampe und kann zu frühzeitigem Versagen der Lampe führen.

14 • CE Source FourPAR

ACHTUNG! Für den CE Source FourPAR Scheinwerfer nur HPL Lampen verwenden. Wenn keine HPL-Lampen eingesetzt werden, entspricht der Scheinwerfer nicht mehr den CE Sicherheitsnormen und es erlischt die Garantie.

	Lampencode Watt Volt Farbtemperatur Mittiere Lebensdauer
Euro.	HPL 575/230	575 230	3,200°K 400 Stunden
	HPL 575/240 575	240 3	200°K 400 Stunden
Amerikanische	HPL 375/115 375	1153,250°K 300	Stunden
	HPL 375/115X 3	75 115	3,050°K 1,000 Stunden
	HPL 550/77 550	77 3,250°K 300	Stunden
	HPL 550/77X 550	77 3,050°K 2,000	Stunden
	HPL 575/115 575	1153,250°K 300	Stunden
	HPL 575/115X 575	115	3,050°K 2,000 Stunden
	HPL 575/120 575	120	3,250°K 300 Stunden

Einbau der HPL Lampe

Lampen die beschädigt oder durch Hitzeeinwirkung verformt sind, müssen umgehend ersetzt werden.

1. Vor Installation der Lampe muß das Gerät vom Netz getrennt werden.

ACHTUNG! Die Lampe vor dem Auswechseln abkühlen lassen.

1. Die Rändelschraube an der Rückseite des Lampengehäuses lockern, und dann das Gehäuse aus dem hinteren Teil des Scheinwerfers herausziehen.
2. Die HPL Lampe am Sockel fassen und aus der Schachtel nehmen.

Hinweis: Um frühzeitiges Versagen der Lampe zu vermeiden, darf das Glas der Lampe nicht mit den Fingern berührt werden. Sollte es trotzdem während der Installation zu einer Berührung des Glases kommen, muß das Glas vor Inbetriebnahme vorsichtig mit Spiritus und einem fusselfreien Tuch gereinigt werden.

1. Richten Sie die flachen Seiten des Lampensockels an den Stützen der Fassung aus (Abbildung 1).
2. Den Lampensockel nach unten drücken, bis die Lampe gut sitzt. Wenn die Lampe richtig installiert ist, liegt die Unterseite des Lampensockels voll am Lampengehäuse an.

Vorsicht! Falsch installierte Lampen führen zu frühzeitigem Versagen der Lampe und zu Problemen mit dem Sockel.

1. Das Lampengehäuse zum Wiedereinbau am Reflektor und am Loch für den Knopf ausrichten und die Rändelschraube festdrehen, bis

Abbidung 1

Deutsch

das Gehäuse sicher sitzt.

CE Source FourPAR Linsen

Fünf Linsen stehen für den CE Source FourPAR zur Verfügung. Die MFL Linse ist bereits im Scheinwerfer eingebaut. Die VSNP, die NSP und die WFL werden mitgeliefert, während die CL (14°) Linse zusätzlich als Zubehör bestellt werden kann. Die CL Linse bietet höchste Strahlintensität.

Der Linsentyp der Lichtausfallwinkel können durch die Beschaffenheit der Linsenoberfläche bestimmt werden.

Vorsicht! Der CE Source FourPAR darf nie ohne Linse in

Gebrauch genommen werden.

VNSP

Punktlinse
Durchsichtiges Glas
15° Runde Strahlform

NSP

Spotlinse
Kornraster (leicht diffuse Textur)
19° Runde Strahlform

MFL WFL

Mittelflutlinse
Weniger Facetten
Größe 6 X 22 mm
21° x 34° Längliche Strahlform

Breite Flutlinse
Viele Facetten
Größe 6 x12 mm
30° X 51° Längliche Strahlform

Ausbau einer Linse

Rissig gewordene und stark zerkratzte Linsen müssen ausgewechselt werden.

ACHTUNG! Vor Ein- oder Ausbau von Linsen den Scheinwerfer erst vom Netz trennen.

1. Durch den Betrieb werden die Linsen im CE Source FourPAR heiß. Vor dem Berühren der Linse, den Scheinwerfer abkühlen lassen.
2. Den Scheinwerfer auf eine flache und stabile Arbeitsfläche legen.

Abbidung 2

CE Source FourPAR • 17

Deutsch

Ein- und Ausbau von Linsen sollten nicht am hängenden Scheinwerfer vorgenommen werden.

1. Zum Entfernen des Schutzgitters die Federlasche mit Daumen und Zeigefinger zusammendrücken und danach das Schutzgitter entfernen (Abbidung 2).
2. Den Linsendrehring so drehen, daß die Federklammer an der Oberseite des Scheinwerfers direkt unter dem Sicherungsbügel ist (Abbildung 3).
3. Die Vorderseite des Scheinwerfers um mindestens 450 nach vorne neigen.
4. Die Federklammer mit den Fingern zusammendrücken und Linse lösen (Abbildung 2).
5. Die Linse unter dem Bügel nach vorne fallen lassen.
6. Die Linse nach vorne gleiten lassen bis sie am Linsenhalter anliegt (Abbidung 4).
7. Die Linse vorsichtig aus dem Scheinwerfer herausnehmen.

Abbidung 3

Deutsch

Einbau einer Linse

1. Den Scheinwerfer so plazieren, daß Sie auf die Vorderseite (die Seite mit der Linse) schauen. Den Scheinwerfer leicht nach vorne kippen (Abbidung 5).
2. Den Linsendrehring so drehen, daß die Federklammer an der Oberseite des Scheinwerfer direkt unter dem Sicherungsbügel ist.
3. Die Linse am Rand festhalten und so in Position bringen, daß die gerundete Seite nach hinten (Rückseite des Scheinwerfers) schaut (Abbidung 5).

Hinweis: Wenn die Linse mit der runden Seite nach vorne montiert wird, hat das keinen Einfluß auf die Optik, ABER der Ausbau der Linse wird schwierig und die Lebensdauer des Farbfilters verringert sich.

1. Von der Oberseite des Scheinwerfers, aus die Linse hinter die Linsenhalterungen schieben und so plazieren, daß der untere Rand hinter den Nasen am Linsendrehring liegt.
2. Den hohen oberen Rand der Linse leicht nach hinten drücken, bis sie hinter der Federklammer einrastet.
3. Vor Ingebrauchnahme das Schutzgitter einbauen. Zum Einbau des Schutzgitters die Gitterklemme mit Daumen und Zeigefinger zusammendrücken und danach das Schutzgitter in den Linsendrehring einlegen. Die Gitterklemme muß sich unter dem Sicherungsbügel befinden (Abbildung 2).

Sicherungsbügel des Farbrahmens

Der Farbrahmen ist mit einem gefederten Sicherungsbügel ausgestattet, der verhindert, daß Farbrahmen und Zubehör aus dem Rahmen herausfallen können.

Wichtig: Der CE Source FourPAR muß zur Inbetriebnahme mit dem Sicherungsbügel in geschlossener Position aufgehängt werden (Abbildung 6).

Wichtig: Nur Farbrahmen oder Tuben mit einem Innendurchmesser von 170 mm verwenden.

1. Den Sicherungsbügel öffnen. Wenn er seitlich aus gedrückt wird, springt er auf.
2. Den Farbrahmen hineinstecken.
3. Den Sicherungsbügel nach unten drücken bis er einrastet.

Sicherungsbügel in geschlossener Position

Abbidung 6

Deutsch

Säuberung des Reflektors

Vorsicht! Der Reflektor darf nicht mit Glas- oder Fensterreinigungsmittel gesäubert werden. Chemikalien, die in diesen Reinigungsmitteln enthalten sind, beschädigen den reflektierenden Belag.

Vorsicht! Keine Papierhandtücher oder rauhes Material zum Wischen des Reflektors verwenden. Diese Materialien können Kratzer an der Oberfläche des Reflektors verursachen.

ACHTUNG! Der Scheinwerfer muß vor dem Saubermachen des Reflektors vom Netz getrennt werden.

1. Das Lampengehäuse entfernen. Siehe Einbau der HPL Lampe, Seite 15.
2. Entfernen Sie die Linse und das Schutzgitter, so daß Sie von der Vorderseite des Scheinwerfers aus Zugang zum Reflektor haben. Siehe Ausbau einer Linse, Seite 17.
3. Den Reflektor entweder mit einem Strahl ölfreier Preßluft oder mit einem sauberen, weichen, fusselfreien Baumwolltuch vom Staub befreien. Sollte das nicht genügen, bitte mit Schritt 3 weitermachen. Sonst mit Schritt 5 weitermachen.
4. Ein sauberes weiches, fusselfreies Baumwolltuch mit mildem Seifenwasser befeuchten und den Reflektor vorsichtig ausreiben.
5. Seifenwasserrückstände mit einem sauberen, weichen, fusselfreien Baumwolltuch, das mit Wasser befeuchtet ist, entfernen.
6. Vor Inbetriebnahme des Scheinwerfers erst die Linse und das Schutzgitter einbauen.
7. Das Lampengehäuse zum Wiedereinbau am Reflektor und am Loch für den Knopf ausrichten und die Rändelschraube festdrehen, bis das Gehäuse sicher sitzt.

Copyright 1998. Technische Änderungen vorbehalten.

CE Source FourPAR ist rechtlich geschützt durch US Patente Nr. 5,268,613, und Japanische

Patent Nummer 2,501,772. US und internationale Patente angemeldet.

7061M1005. Ausgabe 11/98.
