MANUAL DE USUARIO D25832 DEWALT

se ilumina si hay una falla con la herramienta o las escobillas están completamente desgastadas. Jaune (toujours allumé) Entretien des brosses Le voyant DEL jaune

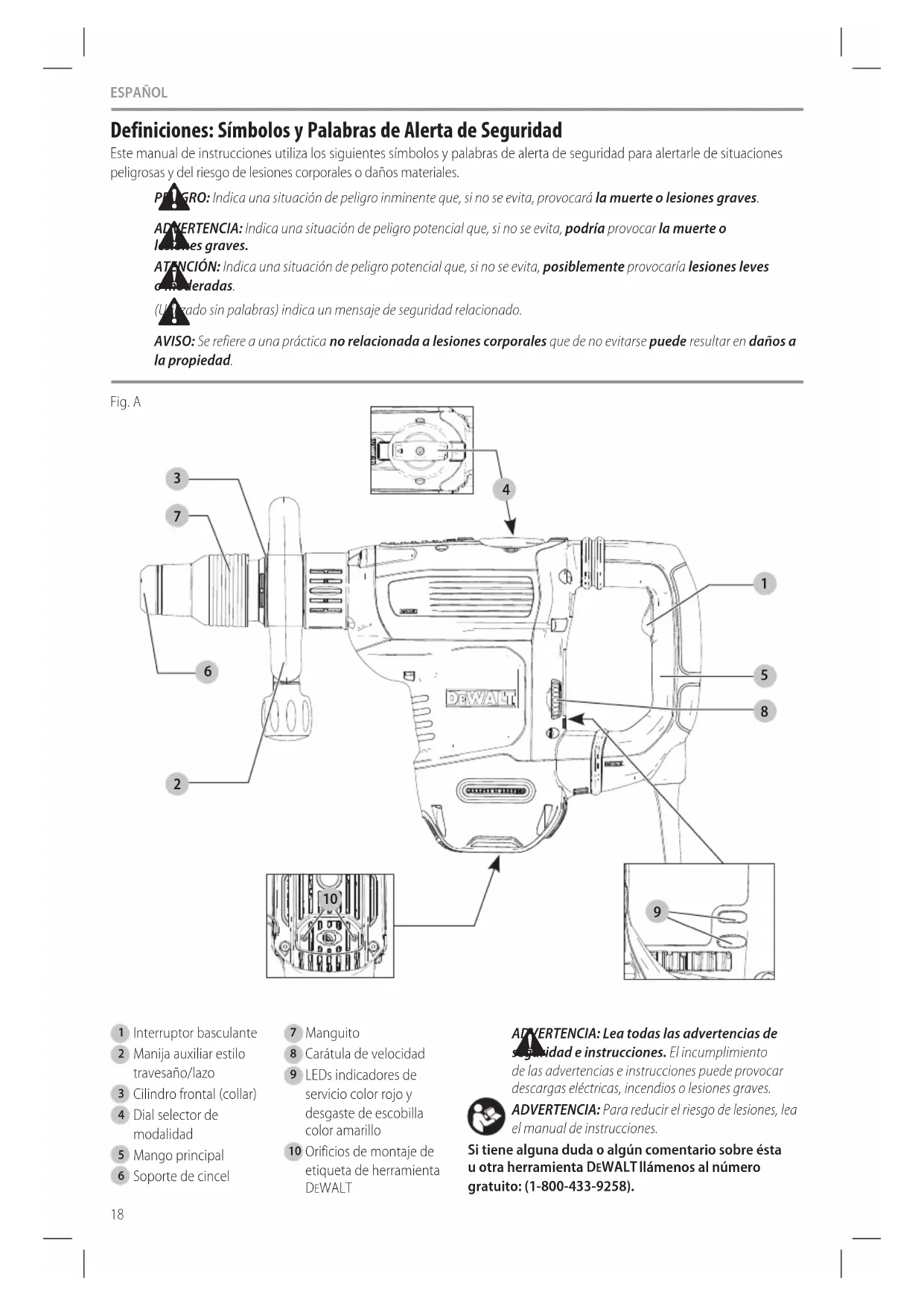

Español (traducido de las instrucciones originales) Definiciones: Símbolos y Palabras de Alerta de Seguridad Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.

PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesionesgraves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves omoderadas.

(Utilizado sin palabras) indica un mensaje de seguridad relacionado. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesionesgraves. ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual deinstrucciones. Si tiene alguna duda o algún comentario sobre ésta u otra herramienta DeWALT llámenos al número gratuito: (1-800-433-9258).

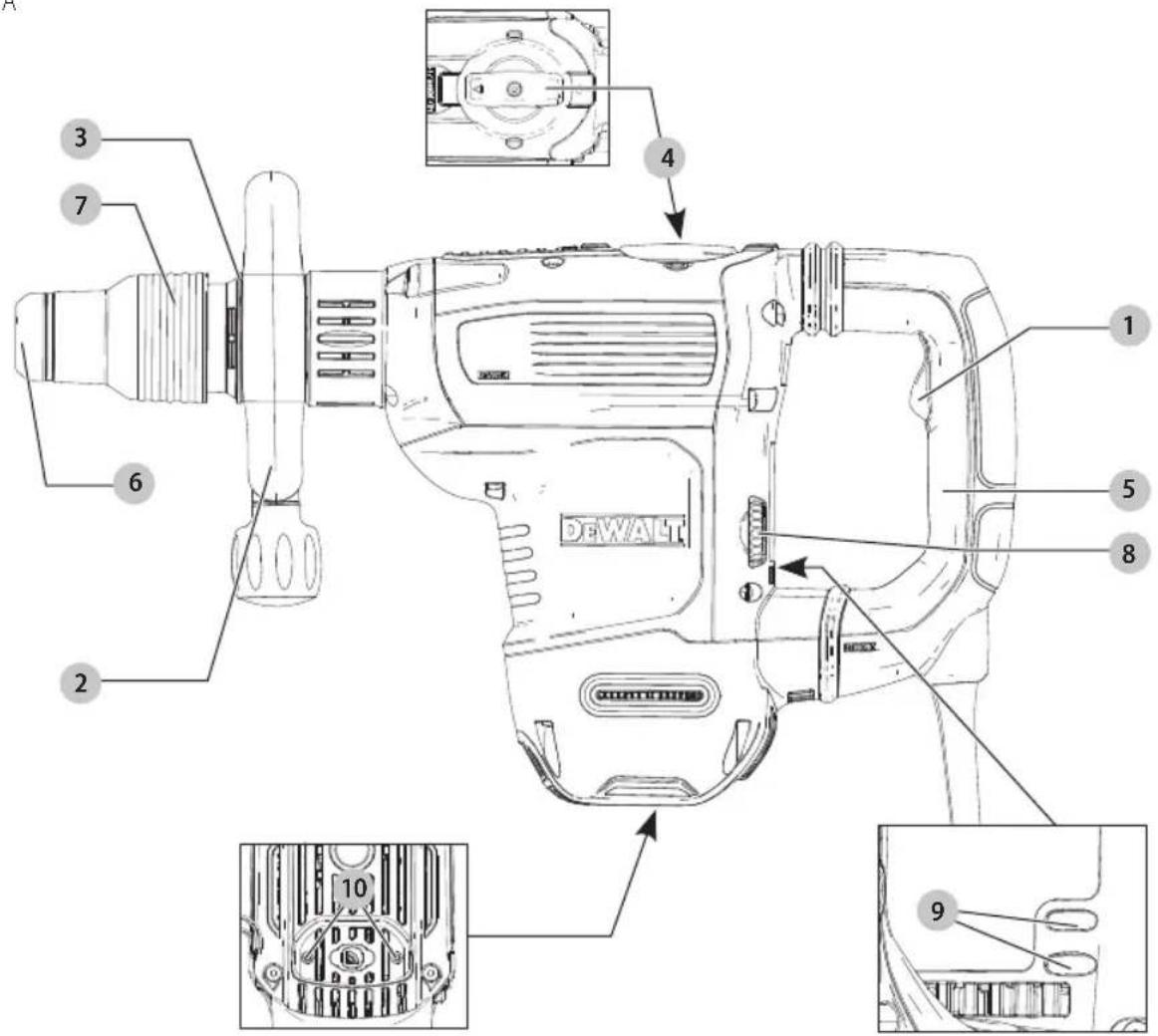

Manija auxiliar estilo travesaño/lazo

Dial selector de modalidad

Carátula de velocidad

LEDs indicadores de servicio color rojo y desgaste de escobilla color amarillo

Orificios de montaje de etiqueta de herramienta DeWALTEsPAñOl

e ) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descargaeléctrica. f ) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personalesgraves. b ) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesionespersonales. c ) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciaraccidentes. d ) Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesionespersonales. e ) No se estire. Conserve el equilibrio y párese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas. f ) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas enmovimiento. g ) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con elpolvo.

ADVERTENCIAS GENERALES DE

SEGURIDAD PARA HERRAMIENTAS

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. La falla en seguir todas las instrucciones siguientes puede resultar en descarga eléctrica, incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propicianaccidentes. b ) No opere las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o losvapores. c ) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descargaeléctrica. b ) Evite el contacto corporal con superficies con descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto atierra. c ) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descargaeléctrica. d ) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descargaeléctrica. Martillo Neumático SDS MAX de 7,4 kg (16 Libras) de Servicio Pesado D25832EsPAñOl

Reglas de Seguridad Adicionales para Rotomartillos

• No utilice esta herramienta durante períodos largos de tiempo. La vibración causada por la acción del martillo puede ser perjudicial para las manos y los brazos. Utilice guantes para proporcionar protección extra y limite la exposición tomándose periodos de descanso confrecuencia. Reglas de Seguridad Especícas para Rotomartillos

• Use protectores auditivos. La exposición al ruido puede causar pérdidaauditiva.

• Use el/los mango(s) auxiliar(es), si está(n) suministrado(s) con la herramienta. Perder el control de la herramienta podría causar lesionescorporales.

• Sostenga la herramienta eléctrica por sus superficies aislantes cuando realice una operación en la cual el accesorio para cortar pudiera entrar en contacto con instalaciones eléctricas ocultas. Si el accesorio para cortar entra en contacto con un cable bajo tensión, podrían cargarse las partes metálicas de la herramienta expuestas a la corriente y producir una descarga eléctrica aloperador.

• Asegúrese que el material que se está perforando/ demoliendo no oculte el servicio eléctrico o de gas y que sus ubicaciones se hayan verificado con las compañías de serviciospúblicos.

• Use abrazaderas u otra forma práctica de fijar y sujetar la pieza de trabajo a una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo no proporciona estabilidad y puede causar una pérdida decontrol.

• Use gafas protectoras u otra protección para los ojos. Las operaciones de martilleo pueden hacer que salgan volando astillas. Las partículas volantes pueden ocasionar daño permanente a los ojos. Use una mascarilla antipolvo o un respirador para las aplicaciones que produzcan polvo. Puede que sea necesario utilizar una protección auditiva para la mayoría de lasaplicaciones.

• Agarre firmemente la herramienta en todo momento. No intente utilizar esta herramienta sin sujetarla con ambas manos. El utilizar esta herramienta con una sola mano ocasionará la pérdida de control. Asimismo puede ser peligroso romper o encontrarse con materiales duros como barras derefuerzo. h ) No permita que la familiaridad obtenida a partir del uso frecuente de herramientas le permitan volverse descuidado e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica a ) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera mássegura. b ) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y deberepararse. c ) Desconecte el enchufe de la fuente de alimentación y/o retire la batería, o paquete si es desmontable, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en formaaccidental. d ) Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios nocapacitados. e ) Dé mantenimiento a las herramientas eléctricas y accesorios. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimientoadecuado. f ) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles decontrolar. g ) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situaciónpeligrosa. h ) Mantenga las manijas y superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

a ) Solicite a una persona calificada en reparaciones que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la herramientaeléctrica.ESPAÑOL

Instrucción Adicional de Seguridad

ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales odaños.

ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de diario NO SON lentes de seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratadaquímicamente. Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado por el lijado, aserrado, pulido, taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u

• No repare las brocas usted mismo. La reparación de los cinceles debe ser realizada por un especialista autorizado. Los cinceles que no estén bien reparados pueden causarlesiones.

• Los accesorios y la herramienta pueden calentarse durante el funcionamiento. Use guantes cuando los maneje si realiza operaciones que produzcan calor, tales como taladrado con percusor y taladrado demetales.

• No ponga nunca la herramienta hacia abajo hasta que la broca se haya parado por completo. Las brocas en movimiento pueden causar lesiones

• No golpee las brocas atascadas con un martillo para sacarlas. Pueden desprenderse fragmentos de metal o astillas de material y ocasionarlesiones.

• Los cinceles ligeramente desgastados pueden volver aafilarse.

• No sobrecaliente la broca (decoloración) mientras la afila de nuevo. Los cinceles muy desgastados requieren un reforjado. No reendurezca ni temple elcincel. ojos o quede sobre la piel, puede favorecer la absorción de productos químicospeligrosos.

ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y elcuerpo.

ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y duraciones de uso, el ruido producido por este producto puede contribuir a la pérdidaauditiva.

ATENCIÓN: Cuando no esté en uso, guarde la herramienta apoyada en un costado sobre una superficie estable, donde no interrumpa el paso o provoque una caída. Algunas herramientas pueden colocarse paradas, pero pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se deben evitar. Las piezas en movimiento pueden atrapar prendas de vestir sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo, mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Un cable de un calibre insuficiente causará una caída en la tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto menor sea el número del calibre, más resistente será elcable. Calibre mínimo de conjuntos de cables Voltios Longitud total del cable en pies (metros) 120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) 240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4) Amperaje nominal AWG Más de Más de

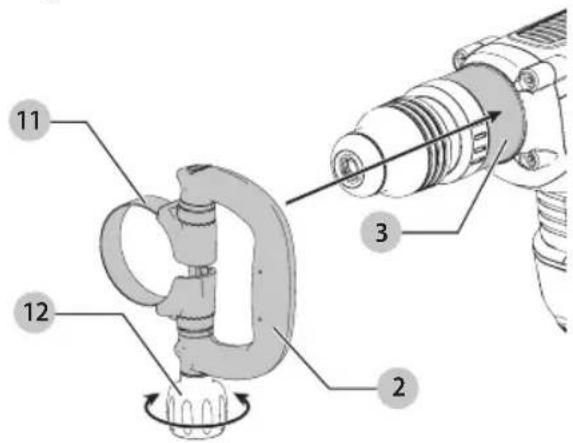

ADVERTENCIA: Para reducir el riesgo de lesiones personales, SIEMPRE opere la herramienta con la manija auxiliar estilo travesaño/lazo instalada correctamente. De lo contrario, la manija auxiliar de estilo travesaño/lazo se deslizará durante la operación de la herramienta y la consiguiente pérdida de control. Sostenga la herramienta con ambas manos para maximizar elcontrol. La manija auxiliar estilo travesaño/lazo

se sujeta al frente de la caja de engranajes y se puede girar 360˚ para permitir el uso con la mano derecha o izquierda. Montaje de la Manija Auxiliar Estilo Travesaño/Lazo (Fig. B)

de la manija auxiliar estilo travesaño/lazo

girando el tornillo para el montaje de la manija

en el sentido contrario a las manecillas delreloj.

2. Deslice el ensamble sobre la punta de la herramienta,

a través del anillo de acero

después del soporte del cincel y lacamisa.

3. Gire la manija auxiliar estilo travesaño/lazo a la

4. Bloquee la manija auxiliar estilo travesaño/lazo en

su lugar apretando firmemente el tornillo para el montaje de la manija

girándolo en el sentido de las manecillas del reloj de forma que el ensamble nogire.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque accidental puede causarlesiones. Uso Debido Sus martillos de astillado para trabajo pesado están diseñados para aplicaciones profesionales de cincelado dehormigón. nO use en condiciones húmedas ni en presencia de líquidos o gasesinflamables. Su pesado martillo de chipping es un profesional de herramientaseléctricas. nO permita que los niños toquen la herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá sersupervisado. EsPECiFiCACiOnEs D25832 Soporte de herramienta SDS MAX Amps 14 A Energía de impacto en Joules (EPTA) 10,5 J BPM sin carga 1450–2900 Peso 7,4 kg (16,2 lbs.) Longitud 20,5"(52,1 cm) Ancho 11,2 cm (4,4") Altura 29,3 cm (11,5") Control de vibración SHOCKS® Carátula de velocidad variable Yes Posiciones de carátula de velocidad variable 7 # de modelo de extracción de polvo DWH053 Valores de ruido [dB(A)]

(Nivel de presión de emisión de sonido) 95

(Nivel de potencia de sonido) 106 K (Incertidumbre de nivel de sonido determinado) 3 Motor Asegúrese de que la fuente de energía concuerde con lo que se indica en la placa. Un descenso en el voltaje de más del 10% producirá una pérdida de potencia y sobrecalentamiento. Todas las herramientas son probadas en fábrica; si esta herramienta no funciona, verifique el suministro eléctrico. La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican los símbolos y susdefiniciones: V ......................... voltios Hz ....................... hertz min ..................... minutos or DC ...... direct current ...................... Construcción de Clase I (tierra) …/min .............. por minuto BPM .................... golpes por minuto IPM ..................... impactos por minuto RPM .................... revoluciones por minuto sfpm ................... pies de superficie por minuto SPM .................... pasadas por minuto OPM .................... oscilaciones por minuto A ......................... amperios W ........................ vatios or AC ........... corriente alterna or AC/DC .... corriente alterna o directa ...................... Construcción de Clase II (doble aislamiento)

....................... velocidad sin carga IPXX .................... s ímbolo IP n ......................... velocidad nominal ...................... terminal de conexión a tierra ..................... símbolo de advertencia de seguridad ..................... radiación visible ..................... protección respiratoria .....................protección ocular .....................protección auditiva ..................... lea toda la documentación EsPECiFiCACiOnEs D25832 Valores de vibración (m/s

Rompimiento/Cincelado (Valor a h,Cheq ) 8,7 Incertidumbre K 1,5ESPAÑOL Para tener una posición adecuada de las manos, ponga una mano en el mango lateral montado y la otra en el mango principal

Sistema de Control Activo de Vibraciones SHOCKS® Para un mejor control de la vibración, sujete la herramienta como se describe en Posición adecuada de las manos y aplique suficiente presión para que el dispositivo de amortiguación del mango principal esté aproximadamente a mitad del recorrido El martillo sólo necesita la suficiente presión para accionar el control activo de vibraciones. El aplicar demasiada presión no hará que la herramienta burile más rápido y el control activo de vibraciones no seaccionará. Etiqueta de Herramienta DeWALT Lista (Fig. A) Accesorio opcional Su martillo viene con orificios de montaje y sujetadores para instalar una etiqueta de herramienta DeWALT

Necesitará una punta de broca T15 para instalar la etiqueta. Sólo use los tornillos incluidos. La Etiqueta de herramienta DeWALT está diseñada para rastrear y ubicar herramientas, equipos y máquinas eléctricas profesionales con la aplicación DeWALT Tool Connect ™. Para una instalación y uso correctos de la Etiqueta de herramienta DeWALT

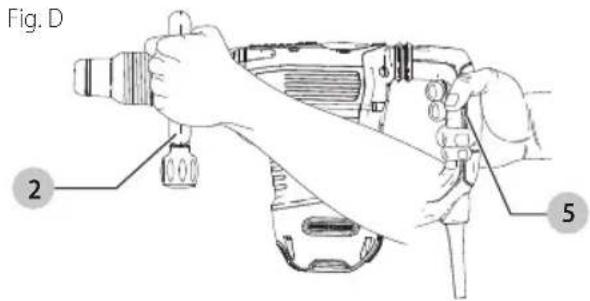

Posición Adecuada de las Manos (Fig. D)

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra. ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina. OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque accidental puede causarlesiones.Fig. B

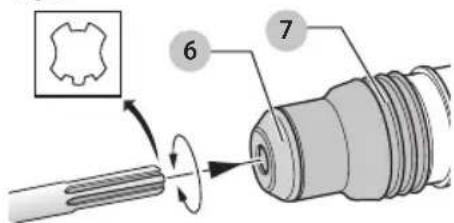

ADVERTENCIA: Riesgo de quemadura. SIEMPRE use guantes cuando cambie los cinceles. Las partes metálicas accesibles en la herramienta y los cinceles pueden calentarse mucho durante la operación. Los cinceles pequeños de material roto pueden dañar las manosdesnudas.El martillo perforador puede estar equipado con varios cinceles dependiendo de la aplicación deseada. Use cinceles afiladossolamente. Inserción y Eliminación de Cinceles SDS MAX (Fig. C) NOTA: Los accesorios utilizados deben lubricarse periódicamente alrededor del accesorio SDSMax antes de lainstalación.1. Inserte el cincel en el soporte de cincel y aplique presión descendente mientras gira para asegurar el cincel en su lugar. La espiga del cincel debe estarlimpia.2. Asegúrese que el cincel esté correctamenteconectado. NOTA: El cincel debe moverse varios centímetros dentro y fuera del soporte del cincel cuando se conectacorrectamente.

Fig. C3. Para retirar el cincel, jale hacia atrás la camisa de bloqueo y saque elcincel. Ajuste de Posición del Cincel Gire el selector de modo al icono de ajuste del cincel (consulte Selector de modalidad) para ajustar el cincel a la posición deseada. Hay múltiples posiciones para establecer el ángulo delcincel. NOTA: Después de encontrar la posición deseada, maniobre ligeramente el cincel hacia adelante y hacia atrás para asegurarse que el cincel esté correctamenteconectado.ESPAÑOL

ADVERTENCIA: Para reducir el riesgo de lesiones personales, apague la unidad y desconéctela de la fuente de energía antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque accidental puede causarlesiones. Control Electrónico de la Velocidad y el Impacto (Fig.A) La velocidad electrónica y el control de impacto permiten el uso de cinceles más pequeños sin el riesgo de rotura del cincel, que se astillen en materiales pequeños y frágiles sin romperse y un control óptimo de la herramienta para un cinceladopreciso. Para configurar la carátula de velocidad

, gire la carátula al nivel deseado. Mientras mayor sea el número, mayor será la velocidad y la energía de impacto. Los ajustes de la carátula hacen que la herramienta sea extremadamente flexible y adaptable para muchas aplicaciones diferentes. La configuración requerida depende del tamaño del cincel y la dureza del material que se estáperforando. LEDs de Indicador de Servicio (Fig. A) Su rotomartillo tiene dos LEDs

. Consulte la tabla para más información sobre la funcionalidad delLED. Función de LED Descripción Rojo (parpadeando) Servicio El LED indicador rojo

se ilumina si hay una falla con la herramienta o las escobillas están completamentedesgastadas. Amarillo (encendido permanentemente) Servicio de cepillo El LED indicador de desgaste de escobillas amarillo

ilumina cuando las escobillas de carbón están casi desgastadas, lo que indica que la herramienta necesita servicio en las próximas 8 horas deuso. Selector de Modalidad (Fig. E)

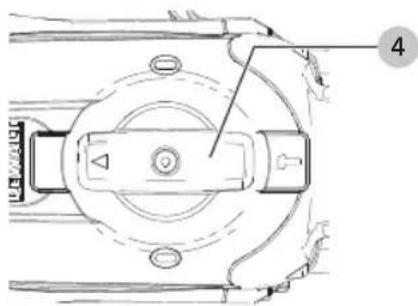

ADVERTENCIA: No seleccione la modalidad de funcionamiento cuando la herramienta esté en funcionamiento. La herramienta debe pararse por completo antes de activar el botón selector de modalidad o puede producirse daño a laherramienta. Su herramienta está equipada con un dial selector de modalidad

para seleccionar la modalidad apropiada para la operacióndeseada. Símbolo Modalidad Aplicación Ajuste del cincel Ajuste de posición del cincel Burilado Burilado ligero, cincelado y demolición Para Seleccionar una Modalidad

• Rote el dial selector de modalidad

para que la flecha apunte al símbolo correspondiente a la modalidaddeseada. Fig. E

NOTA: La flecha en el dial selector de modalidad

debe apuntar a un símbolo de modalidad en todo momento. No hay posiciones de funcionamiento entre lasposiciones. Realización de una Aplicación (Fig.F)

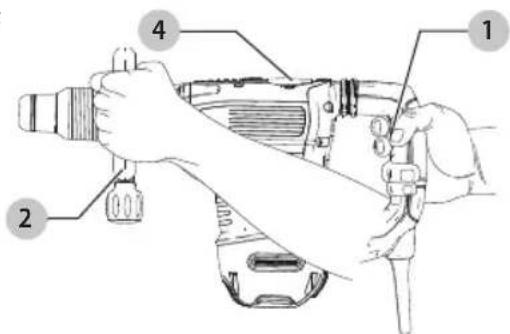

que la pieza de trabajo esté asegurada o sujeta con abrazaderasfirmemente. NOTA: la temperatura de funcionamiento de esta herramienta es de -7˚C a +40˚C (19˚F a 104˚F). Utilizar la herramienta fuera de este rango de temperatura disminuirá la vida útil de lamisma.

1. Inserte el cincel apropiado y gírelo a mano para

bloquearlo en la posición deseada. Consulte Cincel y soporte decincel.

2. Utilizando el dial selector de modalidad

, seleccione la modalidad de burilado. Consulte Selección demodalidad.

según seanecesario. Fig. F

4. Coloque el cincel en la ubicacióndeseada.

ADVERTENCIA: Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento en la fábrica DeWALT u en un centro de mantenimiento autorizado DeWALT . Utilice siempre piezas de repuestoidénticas. Para reparación y servicio de sus herramientas eléctricas, favor de dirigirse al Centro de Servicio más cercano CULIACAN, SIN Blvd. Emiliano Zapata 5400-1 Poniente Col. San Rafael (667) 717 89 99 GUADALAJARA, JAL Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978 MEXICO, D.F. Eje Central Lázaro Cárdenas No. 18 - Local D, Col. Obrera (55) 5588 9377 MERIDA, YUC Calle 63 #459-A - Col. Centro (999) 928 5038 Varios tipos de cinceles SDSMAX están disponibles como una opción. Los accesorios y accesorios utilizados deben lubricarse regularmente alrededor del accesorio SDSMAX. Accesorios

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece DeWALT , el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por DeWALT

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto com DeWALT , llame al 1-800-4- DeWALT (1-800-433-9258) o visite nuestro sitio web: www.dewalt.com. Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSIZ87.1 al realizar estatarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en unlíquido. MONTERREY, N.L. Av. Francisco I. Madero 831 Poniente - Col. Centro (818) 375 23 13 PUEBLA, PUE 17 Norte #205 - Col. Centro (222) 246 3714 QUERETARO, QRO Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383 TORREON, COAH Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265 VERACRUZ, VER Prolongación Díaz Mirón #4280 - Col. Remes (229) 921 7016 VILLAHERMOSA, TAB Constitución 516-A - Col. Centro (993) 312 5111 PARA OTRASLOCALIDADES: Si se encuentra en México, por favor llame al (55) 5326 7100 Si se encuentra en U.S., por favor llame al 1-800-433-9258 (1-800 4- DeWALT

Póliza de Garantía IDENTIFICACIÓN DELPRODUCTO: Sello o firma delDistribuidor. Nombre delproducto: __________________________ Mod./Cat.: ___________________________________ Marca: _____________________________________ Núm. deserie: ________________________________ (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió elproducto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de estecertificado. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura decompra. Excepciones Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;ESPAÑOL

Garantía Limitada por Tres Años DeWALT reparará o reemplazará, sin cargo, cualquier defecto debido a materiales o mano de obra defectuosos por tres años desde la fecha de compra. Esta garantía no cubre falla de partes debido al desgaste normal o abuso de la herramienta. Para detalles adicionales de la cobertura de la garantía e información de reparación de garantía, visite www.dewalt.com o llame al 1-800-4- DeWALT (1-800-433-9258). Esta garantía no se aplica a accesorios o daño causado cuando otros hayan realizado o intentado reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión o limitación de daños incidentales o en consecuencia, por lo que estas limitaciones pueden no aplicarse en su caso. Esta garantía le da derechos legales específicos y puede tener otros derechos que varían en ciertos estados o provincias Registro en Línea Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para elConsumidor).

• Registro en línea en www.dewalt.com.

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de estecertificado. Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesoriosoriginales. Solamente para propósito deMéxico: Importado por: DeWALT . Tool Co. S.A. de C.V. Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9 Colonia La Fe, Santa Fé Código Postal : 01210 Delegación Alvaro Obregón México D.F. Tel. (52) 555-326-7100

DeWALT conservará la herramienta y reemplazará las partes desgastadas causadas por el uso normal, de forma gratuita, en cualquier momento durante los primeros dos años después de lacompra. GARANTÍA DE REEMBOLSO DE SU DINERO

Si no está completamente satisfecho con el desempeño de su máquina herramienta o clavadora DeWALT , cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ningunapregunta. AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al 1-800-4- DeWALT (1-800-433- 9258) para que se le reemplacengratuitamente. ESPECIFICACIONES D25832 Tensión de alimentación 120 V Consumo de corriente 14 A Frecuencia de alimentación 60 Hz Potencia nominal 1350 W Golpes por minuto (BPM) 1450–2900 bpmEsPAñOl

GUÍA DE SOLUCIÓN DE PROBLEMAS AsEgÚREsE DE sEgUiR lAs REglAs DE sEgURiDAD E insTRUCCiOnEs Para ayuda con su producto, visite nuestra página de Internet en www.dewalt.com para una lista de centros de servicio, o llame a DeWALT al 1-800-4- DeWALT (1-800-433-9258). PROBlEMA CAUsA POsiBlE sOlUCiÓn La herramienta no arranca. El cable de extensión y/o el enchufe están defectuosos. Pida que un electricista calificado revise el cable de extensión y/o el enchufe si es necesario. Componentes internos demasiado calientes. Permita que la herramienta se enfríe. Cepillos desgastados. Pida que los cepillos sean reemplazados por un centro de servicio autorizado D

WALT. Potencia reducida. El cable de extensión es demasiado largo y/o su calibre es inadecuado. Use un cable de extensión de una longitud aprobada y/o de calibre adecuado. La carátula de velocidad está ajustada en un ajuste más bajo. Gire la carátula de velocidad a un ajuste más alto adecuado para la aplicación. El voltaje proporcionado por el suministro eléctrico es inadecuado. Conecte el martillo a un suministro eléctrico adecuado. El cincel no se puede liberar. El mandril no está completamente retraído. Jale el mandril hacia atrás tanto como sea posible y retire el cincel. Consulte Inserción y eliminación de cinceles SDS MAX.09/19 Part No. N720470
