MANUAL DE USUARIO A9RXNGFYW AMANA

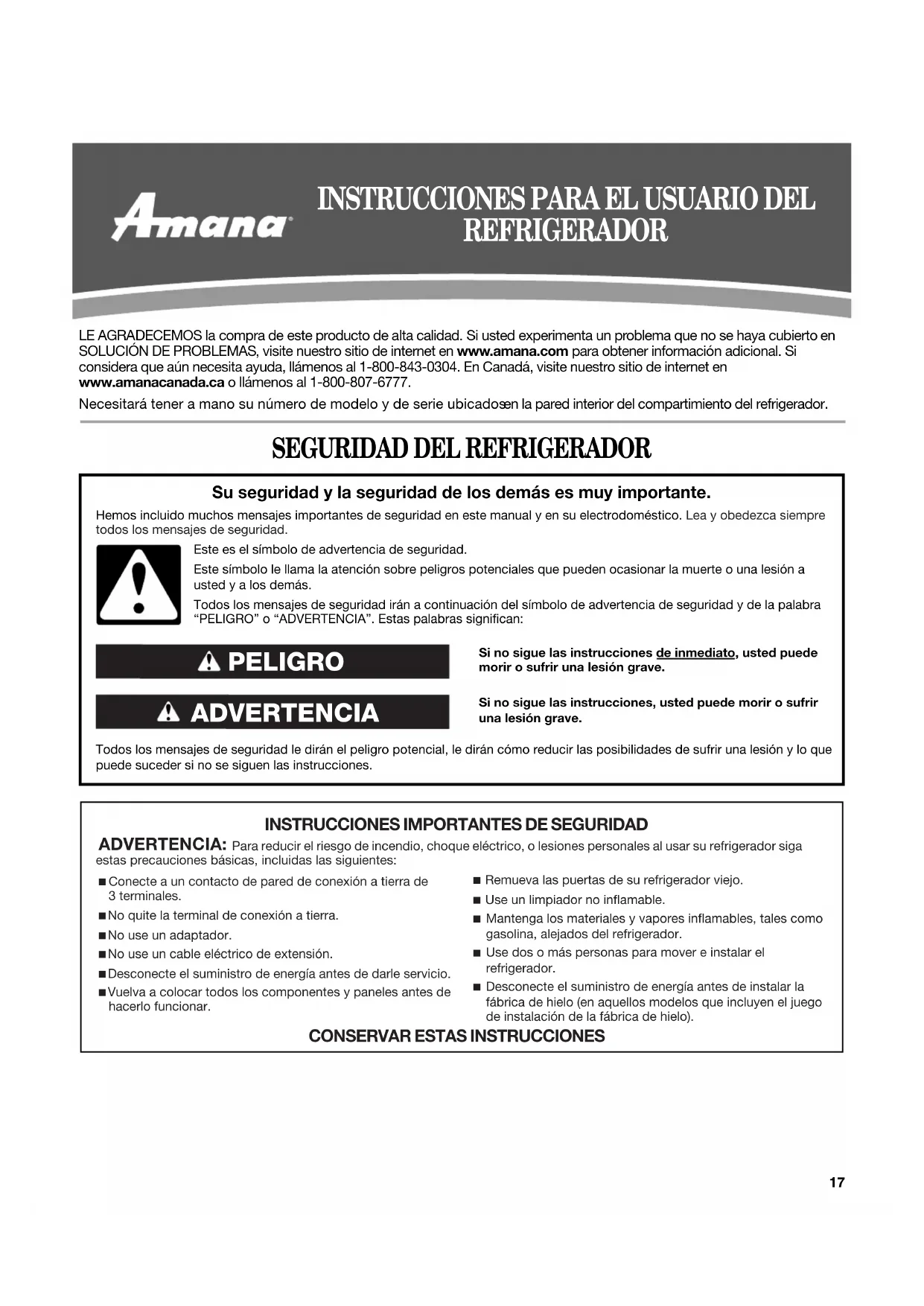

SEGURIDAD DEL REFRIGERADOR

INSTRUCCIONES PARA EL USUARIO DEL

REFRIGERADOR Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de advertencia de seguridad.Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga estas precauciones básicas, incluidas las siguientes: ADVERTENCIA:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVAR ESTAS INSTRUCCIONES

■ Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. Desconecte el suministro de energía antes de darle servicio. Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar. Remueva las puertas de su refrigerador viejo. Use un limpiador no inflamable.■ Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.■ Use dos o más personas para mover e instalar el refrigerador.■ Desconecte el suministro de energía antes de instalar la fábrica de hielo (en aquellos modelos que incluyen el juego de instalación de la fábrica de hielo).18

INSTRUCCIONES DE INSTALACIÓN

Desempaque el refrigerador Quite los materiales de empaqueNo use instrumentos filosos, alcohol para fricciones, líquidos inflamables, o productos de limpieza abrasivos para eliminar los restos de cinta o goma. Estos productos pueden dañar la superficie de su refrigerador. Para más información, vea la sección “Seguridad del refrigerador”. IMPORTANTE: No quite el inserto de espuma blanca de retorno de aire que está ubicado detrás del panel de control en el techo del refrigerador. Si se quita el inserto, el hielo puede bajar del congelador y hacer que se formen carámbanos.Limpie su refrigerador antes de usarloUna vez que usted haya quitado todos los materiales de empaque, limpie el interior de su refrigerador antes de usarlo. Vea las instrucciones de limpieza en la sección “Cuidado de su refrigerador”. Requisitos de ubicación Para asegurar la adecuada ventilación para su refrigerador, deje un espacio de ½" (1,25 cm) a cada lado y por encima. Deje un espacio de 1" (2,54 cm) detrás del refrigerador. Si su refrigerador tiene fábrica de hielo, asegúrese que hay espacio adicional atrás para las conexiones de la línea de agua. Si Ud. instala el refrigerador próximo a una pared fija, deje un espacio mínimo de 2" (5,08 cm) en el lado de la bisagra (algunos modelos necesitan más espacio) para permitir que la puerta abra bien. Cómo deshacerse adecuadamente de su refrigerador viejo IMPORTANTE: El atrapamiento y asfixia de niños no es un problema del pasado. Los refrigeradores tirados y abandonados son un peligro, aún si van a quedar ahí “por unos pocos días”. Si Ud. está por deshacerse de su refrigerador viejo, por favor siga las instrucciones que se dan a continuación para prevenir accidentes.Antes de tirar su viejo refrigerador o congelador:■ Saque las puertas.■ Deje los estantes en su lugar para que los niños no puedan meterse con facilidad. ADVERTENCIA Peligro de Asfixia Remueva las puertas de su refrigerador viejo. No seguir esta instrucción puede ocasionar la muerte o daño al cerebro. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar el refrigerador. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. Cómo mover su refrigerador: Su refrigerador es pesado. Cuando mueva el refrigerador para limpiarlo o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en el mismo. Al mover el refrigerador, siempre tire directamente hacia afuera. No menee el refrigerador de lado a lado ni lo haga “caminar” cuando lo trate de mover ya que podría dañar el piso. Información importante para saber acerca de los estantes y tapas de vidrio:No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan. ADVERTENCIA Peligro de Explosión Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador. No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.19 NOTA: No se recomienda instalar el refrigerador cerca de un horno, radiador u otra fuente de calor. No instale el refrigerador en un lugar donde la temperatura puede ser menor de 55°F (13°C). Requisitos eléctricos Antes de mover el refrigerador a su ubicación final, es importante asegurarse de que tiene la conexión eléctrica adecuada. Método de conexión a tierra recomendado Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz, CA solamente y con fusibles de 15 ó 20 amperios, conectada a tierra. Se recomienda que use un circuito separado sólo para su refrigerador. Use un tomacorriente que no se pueda apagar con un interruptor. No use un cable eléctrico de extensión. NOTA: Antes de realizar cualquier tipo de instalación, limpieza o de quitar un foco de luz, ponga el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición OFF (Apagado) y luego desconecte el refrigerador de la fuente de energía. Cuando haya terminado, reconecte el refrigerador a la fuente de energía eléctrica y vuelva a poner el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición deseada. Vea “Uso de los controles”. Requisitos del suministro de agua Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí. HERRAMIENTAS NECESARIAS: NOTA: El distribuidor de su refrigerador tiene un juego disponible con una válvula de cierre tipo montura de ¹⁄₄" (6,35 mm), una unión y tubería de cobre. Antes de comprar, asegúrese que la válvula tipo montura cumpla con los códigos de plomería de su localidad. No use una válvula perforadora o una válvula de montura de ³⁄₁₆" (4,76 mm) ya que reduce el flujo de agua y se obstruye con más facilidad. IMPORTANTE: ■ Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomería. ■ Use tuberías de cobre y revise si hay fugas. Instale tubería de cobre sólo en áreas donde la temperatura va a permanecer por encima del punto de congelación. Presión del agua Se necesita un suministro de agua fría con presión de agua entre 30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si usted tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado. Suministro de agua de ósmosis inversa IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa y va a la válvula de entrada de agua del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 y 827 kPa). Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg² (276 a 414 kPa). Si la presión del agua del sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa): ■ Fíjese si el filtro de sedimentos en el sistema de ósmosis inversa está bloqueado y reemplácelo si fuera necesario. ■ Deje que se vuelva a llenar el tanque de almacenaje del sistema de ósmosis inversa después del uso intenso. Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado.

2" (1,25 cm)2" (5,08 cm) ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. ■ Destornillador de hoja plana ■ Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o dos llaves ajustables ■ Llave para tuercas de ¹⁄₄" ■ Broca de ¹⁄₄" ■ Taladro inalámbrico20 Conexión del suministro de agua Lea todas las instrucciones antes de comenzar.IMPORTANTE: Si enciende el refrigerador antes de instalar la conexión del agua, APAGUE la fábrica de hielo.Conexión a la línea de agua1. Desenchufe el refrigerador o desconecte el suministro de energía.

2. CIERRE el suministro principal de agua. ABRA la llave de agua

más cercana el tiempo suficiente para que la tubería de agua se vacíe totalmente.3. Busque una tubería vertical de agua fría de ¹⁄₂" a 1¹⁄₄" (1,25 cm a 3,18 cm) cercana al refrigerador.IMPORTANTE:■ Asegúrese de que sea una tubería de agua fría.■ Una tubería horizontal funcionará, pero taladre por el lado superior de la tubería, no por debajo. Esto ayudará a mantener el agua alejada del taladro. Esto también evita que se junte sedimento normal en la válvula.4. Para determinar la longitud de la tubería de cobre que va a necesitar, mida desde la conexión baja de la parte trasera izquierda del refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m) para la limpieza. Use tubería de cobre de (6,35 mm) de diámetro externo. Asegúrese que ambos extremos de la tubería de cobre estén cortados rectos.5. Usando un taladro inalámbrico, haga un orificio de ¹⁄₄" en la tubería de agua fría que Ud. eligió. 6. Ajuste la válvula de cierre a la tubería de agua fría con la abrazadera para tubería. Asegúrese que el extremo de salida esté firmemente insertado en el orificio taladrado de ¹⁄₄" en la tubería de agua y que la arandela esté por debajo de la abrazadera para tubería. Ajuste la tuerca de presión. Apriete los tornillos de la abrazadera para tubería lentamente y en forma pareja de manera que la arandela provea un cierre hermético. No apriete demasiado porque se puede quebrar la tubería de cobre.7. Deslice la manga de compresión y la tuerca de compresión sobre la tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salida hasta donde sea posible. Atornille la tuerca de compresión sobre el extremo de salida con una llave ajustable. No apriete demasiado.8. Coloque el extremo libre de la tubería dentro de un recipiente o fregadero, y ABRA la llave de agua principal. Enjuague la tubería hasta que el agua salga limpia. CIERRE la válvula de cierre del agua en la tubería de agua. Enrolle la tubería de cobre en espiral.Conexión al refrigerador1. Desenchufe el refrigerador o desconecte el suministro de energía.2. Fije el tubo de cobre a la entrada de la válvula usando una tuerca de compresión y manga de compresión como se muestra. Ajuste la tuerca de compresión. No apriete demasiado.3. Use la abrazadera para tubería en la parte trasera del refrigerador para afianzar la tubería al refrigerador según se muestra. Esto ayudará a evitar daños en la tubería cuando el refrigerador se empuje nuevamente contra la pared.4. ABRA la válvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

válvula) o tuercas que tienen fugas. 6. La fábrica de hielo está equipada con un filtro de agua incorporado. Si las condiciones del agua local requieren un segundo filtro de agua, se debe instalar en la línea de agua de ¼" (6,35 mm) en cualquiera de las conexiones de la tubería. Consiga un filtro de agua del distribuidor de electrodomésticos más cercano a su domicilio.Cómo terminar la instalación1. Conecte a un contacto de pared de conexión a tierra de 3terminales.NOTA: Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producido. Deje pasar 3 días para que se llene completamente el recipiente para hielo.A. Tubería de agua fríaB. Abrazadera para tuberíaC. Tubería de cobreD. Tuerca de compresiónE. Manga de compresiónF. V álvu la d e ci er reG. Tuerca de presión

A. Abrazadera para tuberíaB. Tornillo de abrazadera para tuberíaC. Tubería de cobre D. Tuerca de compresiónE. Entrada de la válvula

ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.21 Puertas del refrigerador HERRAMIENTAS NECESARIAS: Llave de cubo de cabeza hexagonal de ⁵⁄₁₆", destornillador Torx

T20, destornillador Phillips N° 2, destornillador de hoja plana, llave de boca de ⁵⁄₁₆", cuchillo plano para masilla de 2". IMPORTANTE: ■ Antes de comenzar, fije el control del refrigerador en OFF (Apagado), desenchufe el refrigerador o desconecte el suministro de energía. Quite todos los alimentos y cualquier recipiente ajustable o de uso general de las puertas. ■ Si usted sólo quiere quitar las puertas y volverlas a colocar, las instrucciones son las mismas independientemente del estilo de puerta. Vea “Cómo quitar las puertas y las bisagras” y “ Cómo volver a poner las puertas y las bisagras en su lugar” más adelante en esta sección. ■ Dependiendo de su modelo, puede ser que usted tenga puertas estándar Estilo 1 o puertas contorneadas Estilo 2. Si usted también va a invertir el sentido de oscilación de la puerta, siga las instrucciones para el estilo de puerta adecuado. ■ Todas las ilustraciones a las que se hace referencia en las siguientes instrucciones se incluyen más adelante en esta sección después de “Pasos finales”. Cómo quitar las puertas y las bisagras Tornillo para bisagra de cabeza hexagonal de "Tornillo tipo Torx

2. Abra la puerta del refrigerador y quite la rejilla de la base del

frente inferior del mismo. Vea la ilustración Rejilla de la base.

3. Cierre la puerta del refrigerador y mantenga las dos puertas

cerradas hasta que esté listo para separarlas de la carcasa. NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para las puertas. No se confíe en que los imanes de las puertas van a sostener las puertas mientras trabaja.

4. Quite los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. Levante y quite la puerta del congelador de la carcasa.

5. Quite los componentes de la bisagra central como se muestra

en la ilustración de la Bisagra central. Levante y quite la puerta del refrigerador de la carcasa.

6. Quite los componentes de la bisagra inferior como se muestra

en la ilustración Bisagra inferior. IMPORTANTE: Si desea cambiar el sentido de abertura de las puertas para que se abran en el sentido opuesto, continúe con las instrucciones en “Cambio del sentido de abertura de las puertas (opcional)”. Si no desea cambiar el sentido de abertura de las puertas, vea “Cómo volver a poner las puertas y bisagras en su lugar”. Cambio del sentido de abertura de las puertas (opcional) Estilo 1 - Puertas estándar Vea las ilustraciones completas para el Estilo 1 que aparecen más adelante en esta sección. Carcasa

1. Quite los tornillos de cabeza hexagonal de ⁵⁄₁₆" de la bisagra

del lado de la manija y colóquelos en el lado opuesto. Vea la ilustración 1-1.

2. Quite los tapones de los orificios de las bisagras de la parte

superior de la carcasa y colóquelos en los orificios de la bisagra del lado opuesto, como se muestra en la ilustración 1–2. Puerta del congelador

1. Quite el ensamblaje de la manija del congelador como se

indica. Conserve juntos todos los componentes. Vea la Ilustración 2.

2. Quite el tapón del orificio de la bisagra de la puerta. Colóquelo

en el lado opuesto como se indica en la Ilustración 3.

3. Quite los tornillos selladores de la manija de la puerta.

Colóquelo en el lado opuesto de la puerta del congelador, como se indica en la ilustración 4.

4. Quite el retén de la puerta. Colóquelo en el lado opuesto de la

puerta del congelador, como se indica en la ilustración 5.

5. Coloque la manija en el lado opuesto de la puerta del

congelador. Instale las manijas en la puerta como se indica en la Ilustración 2.

6. Apriete todos los tornillos. Ponga la puerta a un lado hasta

que las bisagras y la puerta del compartimiento del refrigerador estén en su sitio. Puerta del refrigerador

1. Quite el ensamblaje de la manija del refrigerador como se

indica. Conserve juntos todos los componentes. Vea la ilustración 6-1.

2. Quite el tornillo de tope de la manija de la puerta del

refrigerador como se indica. Conserve juntos todos los componentes. Vea la ilustración 6-2.

3. Quite el tapón del orificio de la bisagra de la puerta del

refrigerador. Colóquelo en el orificio de la bisagra del lado opuesto, como se indica en la Ilustración 3.

4. Quite los tornillos selladores de la manija de la puerta.

Colóquelos en el lado opuesto de la puerta del refrigerador, como se indica en la ilustración 4.

5. Quite el tornillo sellador frontal de la manija de la puerta.

Colóquelos en el lado opuesto de la puerta del refrigerador, como se indica en la ilustración 7. †®TORX es una marca registrada de Saturn Fasteners, Inc. Tapa del tornillo de la manija de la puerta Tornillo de cabeza redonda de la manija Tornillo del retén de la puerta Tornillo sellador de la manija de la puerta Tornillo de cabeza plana de la manija Tornillo sellador frontal de la manija de la puerta Tapón del orificio de la bisagra de la puerta Tapón del orificio de la bisagra de la carcasa22

6. Coloque el tornillo de tope de la manija en el lado opuesto de

la puerta del refrigerador y enrósquelo como se muestra en la Ilustración 6-2.

7. Quite el retén de la puerta. Colóquelo en el lado opuesto de la

puerta del refrigerador, como se indica en la ilustración 5.

8. Coloque la manija del refrigerador en el lado opuesto de la

puerta del refrigerador como se indica en la Ilustración 6-3. Primero atornille los dos tornillos superiores en la manija. Alinee la parte de abajo de la manija y enrosque el tornillo de abajo.

9. Apriete todos los tornillos. Ponga la puerta del refrigerador a

un lado hasta que se haya instalado la bisagra inferior en el refrigerador. Estilo 2 - Puertas contorneadas Su modelo puede tener manijas de plástico que se extienden desde la puerta o manijas ahuecadas, empotradas dentro de las puertas. Vea las ilustraciones completas para el Estilo 2 que aparecen más adelante en esta sección. Manijas de plástico - Se extienden desde la puerta (en algunos modelos) Carcasa

1. Quite los tornillos tipo Torx

de ⁵⁄₁₆" de la bisagra del lado de la manija y colóquelos en el lado opuesto. Vea la ilustración 1-

2. Quite los tapones de los orificios de las bisagras de la parte

superior de la carcasa y colóquelos en los orificios de la bisagra del lado opuesto, como se muestra en la ilustración 1–2. Puerta del congelador

1. Quite el ensamblaje de la manija del congelador como se

indica. Conserve juntos todos los componentes. Vea la Ilustración 3.

2. Quite el tapón del orificio de la bisagra de la puerta. Colóquelo

en el lado opuesto, como se indica en la Ilustración 4.

3. Quite los tornillos selladores de la manija de la puerta.

Colóquelos en el lado opuesto de la puerta del congelador como se indica en la ilustración 7.

4. Quite el retén de la puerta. Colóquelo en el lado opuesto de la

puerta del congelador como se indica en la ilustración 6.

5. Quite el pasador de la bisagra superior. Dé vuelta la bisagra

de modo que quede apuntando en la dirección opuesta; vuelva a insertar el pasador de la bisagra dentro de la bisagra superior. Vea la Ilustración 2. NOTA: Cuando invierta el sentido de abertura de la puerta, se provee una cubierta para la bisagra superior (del lado izquierdo) para su conveniencia.

6. Coloque la manija en el lado opuesto de la puerta del

congelador. Instale las manijas en la puerta como se indica en la Ilustración 3.

7. Apriete todos los tornillos. Ponga la puerta del congelador a

un lado hasta que las bisagras y la puerta del compartimiento del refrigerador estén en su sitio. Puerta del refrigerador

1. Quite la ensambladura de la manija del refrigerador como se

indica. Conserve juntos todos los componentes. Vea la Ilustración 5.

2. Quite el tapón del orificio de la bisagra de la puerta del

refrigerador. Colóquelo en el orificio de la bisagra del lado opuesto, como se indica en la Ilustración 4.

3. Quite los tornillos selladores de la manija de la puerta.

Colóquelos en el lado opuesto de la puerta del refrigerador, como se indica en la ilustración 7.

4. Quite el retén de la puerta. Colóquelo en el lado opuesto de la

puerta del refrigerador como se indica en la ilustración 6.

5. Coloque la manija del refrigerador en el lado opuesto de la

puerta del refrigerador como se indica en la Ilustración 5. Primero atornille los dos tornillos superiores en la manija. Alinee la parte inferior de la manija y asegúrela con el tornillo opresor.

6. Apriete todos los tornillos. Ponga la puerta del refrigerador a

un lado hasta que se haya instalado la bisagra inferior en el refrigerador. Manijas ahuecadas - Empotradas en la puerta (en algunos modelos) Carcasa

1. Quite los tornillos tipo Torx

de ⁵⁄₁₆" del lado de la manija y colóquelos en el lado opuesto. Vea la ilustración 1-1.

2. Quite los tapones de los orificios de las bisagras de la parte

superior de la carcasa y colóquelos en los orificios de la bisagra del lado opuesto como se muestra en la Ilustración 1–

1. Quite el tapón del orificio de la bisagra de la parte superior del

congelador. Colóquelo en el lado opuesto como se indica en la Ilustración 3.

2. Quite el retén de la puerta del congelador y del refrigerador y

colóquelos en el lado opuesto. Vea la ilustración 5. Cómo volver a poner las puertas y las bisagras en su lugar NOTA: Si el sentido de abertura de la puerta se cambia, la ilustración de la puerta pudiera quedar invertida.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indica. Apriete los tornillos. Vuelva a poner en su lugar la puerta del refrigerador. NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para las puertas. No se confíe en que los imanes de las puertas van a sostener las puertas en su lugar mientras trabaja.

2. Arme los componentes de la bisagra central como se indica y

apriete todos los tornillos. Vea la ilustración Bisagra central. Vuelva a poner en su lugar la puerta del congelador.

3. Ensamble los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. No apriete completamente los tornillos.

4. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador esté alineada uniformemente con la parte superior de la puerta del refrigerador. Apriete todos los tornillos. Pasos finales

1. Revise todos los orificios para cerciorarse que los tapones de

los orificios y los tornillos estén en su lugar. Vuelva a instalar la cubierta de la bisagra superior. Vea la ilustración de la bisagra superior. Estilo 1 - En el lado izquierdo de la rejilla de la base hay una lengüeta removible que es el tapón del orificio de la bisagra inferior. Desprenda la lengüeta de la rejilla de la base e inserte el tapón del orificio de la bisagra inferior en los orificios de la bisagra inferior. Vea la ilustración Rejilla de la base.

2. Vuelva a colocar la rejilla de la base. Vea la ilustración Rejilla

3. Enchufe el refrigerador o reconecte el suministro de energía.

4. Vuelva a ajustar los controles. Vea “Uso de los controles”.

5. Regrese todas las partes desmontables a las puertas y la

comida al refrigerador. Tornillo de cabeza redonda de la manija Tapón del orificio del tornillo de la manij

de la puerta23 Estilo 1 - Puerta estándar Cómo quitar y volver a poner la puerta en su lugar Cambio del sentido de apertura de las puertas (opcional) Bisagra superior Bisagra inferior

A. Tapón del orificio de la bisagra inferior A. Bisagra central B. Tornillos tipo Torx

Bisagra central A. Tapones de los orificios de las bisagras de la carcasa

Tapón del orificio de la bisagra de la puerta Tornillos de cabeza plana de la manijaB. Manija del congelador

6-2 B. Retén de la puerta Vista lateralVista frontal A. Tornillo del retén de la puerta Tornillos selladores de la manija de la puerta

A. Tornillo sellador frontal de la manija de la puerta 1 1-1

A. Tornillos tipo Torx

B. Manija delC. Tornillo de la manijaA. Tornillo de cabezaplana de la manija refrigeradorA. Tapa del tornillo de la manija de la puerta 1-224 Estilo 2 - Puerta contorneada Cómo quitar y volver a poner la puerta en su lugar Cambio del sentido de abertura de las puertas (opcional) C. Tornillos de cabeza plana para la manijaA. Manija del congeladorA. Tapones del orificio de la bisagra de la carcasa 1-2

A. Tornillos selladores de la manija de la puerta

A. Cubierta de la bisagra superiorB. Tornillos de cabeza hexagonal para bisagra de " C. Bisagra superiorD. Pasador de la bisagra

A. Tornillos tipo Torx

Tornillo sellador frontal de la manija de la puerta A. Tapón del orificio de la bisagra de la puerta

A. Tornillos de cabeza plana para la manijaC. Tornillo de ajuste de "B. Manija del refrigerador

A. Tornillo del retén de la puertaB. Retén de la puerta

Manija ahuecada B. Tornillo de ajuste de "A. Cubierta de la bisagra superior (lado izquierdo)B. Tornillos de cabeza hexagonal para bisagra de " C. Bisagra superiorD. Pasador de la bisagra

Ajuste las puertas Cierre de la puerta Su refrigerador tiene dos rodillos frontales regulables – uno a la derecha y otro a la izquierda. Si su refrigerador parece inestable o usted quiere que las puertas se cierren con mayor facilidad, ajuste la inclinación del refrigerador usando las instrucciones siguientes. IMPORTANTE: Para cumplir con las pautas de American Disabilities Act (ADA) (Ley sobre Estadounidenses con Discapacidades), repliegue completamente los rodillos dentro de la carcasa para bajar el refrigerador.

1. Quite la rejilla de la base. Vea la ilustración Rejilla de la base

en “Puertas del refrigerador”. Los dos tornillos niveladores son parte de las piezas de montaje del rodillo frontal, que están en la base del refrigerador a cada lado.

2. Use una llave de cubo para ajustar los tornillos niveladores.

Gire el tornillo nivelador hacia la derecha para levantar ese lado del refrigerador o gire el tornillo nivelador hacia la izquierda para bajar ese lado. Puede precisar darle varias vueltas a los tornillos niveladores para ajustar la inclinación del refrigerador. NOTA: El hacer que alguien empuje la parte superior del refrigerador quita algo de peso de los tornillos niveladores y los rodillos. Esto facilita el ajuste de los tornillos.

3. Abra ambas puertas nuevamente y verifique que se cierran

con la facilidad que usted desea. De lo contrario, incline el refrigerador ligeramente más hacia la parte posterior, girando ambos tornillos niveladores hacia la derecha. Puede tomar varias vueltas más. NOTA: Para mantener nivelado el refrigerador, deberá girar ambos tornillos niveladores la misma cantidad de veces.

4. Vuelva a colocar la rejilla de la base.

Alineamiento de las puertas Si el espacio entre sus puertas parece desigual, puede ajustarlo usando las instrucciones siguientes:

1. Haga palanca para quitar la cubierta de la bisagra superior.

2. Afloje los tornillos de la bisagra superior usando una llave de

tuercas o de cubo de ⁵⁄₁₆".

3. Haga que una persona sostenga la puerta en su lugar o

coloque entre las puertas algo que mantenga el espacio mientras usted ajusta los tornillos de la bisagra superior.

4. Vuelva a colocar la cubierta de la bisagra superior.

USO DE SU REFRIGERADOR

Uso de los controles Los controles de temperatura están ubicados en la parte superior frontal de los compartimientos del refrigerador o del congelador. Controles de temperatura Para su comodidad, el control de temperatura ha sido prefijado de fábrica. Cuando instale el refrigerador por primera vez, asegúrese de que el control esté todavía fijado en el ajuste recomendado, como se muestra. Ajuste recomendado de “3 copos de nieve” IMPORTANTE: ■ El ajuste recomendado debe ser el correcto para un uso doméstico normal del refrigerador. Los controles están ajustados correctamente cuando la leche o los jugos están tan fríos como Ud. desea y cuando el helado tiene consistencia firme. ■ Espere 24 horas para que el refrigerador se enfríe completamente antes de agregar alimentos. Si agrega alimentos antes de que el refrigerador se haya enfriado por completo, sus alimentos podrían echarse a perder. NOTA: Poner los controles de temperatura del refrigerador y del congelador en un ajuste más frío que el recomendado no enfriará más rápido los compartimientos. ■ Si la temperatura está demasiado caliente o demasiado fría en el refrigerador o en el congelador, antes de regular los controles, revise primero los conductos de ventilación para cerciorarse de que no estén obstruidos. Cómo ajustar los controles Si necesita regular la temperatura en el compartimiento del refrigerador o del congelador, utilice como guía los ajustes que se enumeran en la tabla a continuación. ■ Mueva el cuadrante hacia el número deseado de copos de nieve, desde 1 (menos frío) hasta 5 (más frío). NOTA: No ajuste ningún control de temperatura en más de un ajuste por vez, excepto cuando encienda el refrigerador. Espere 24 horas entre los ajustes para que se estabilice la temperatura. CONDICIÓN/MOTIVO: AJUSTE: REFRIGERADOR demasiado caliente Control del REFRIGERADOR un ajuste más alto CONGELADOR demasiado caliente/muy poco hielo Control del CONGELADOR un ajuste más alto REFRIGERADOR demasiado frío Control del REFRIGERADOR un ajuste más bajo CONGELADOR demasiado frío Control del CONGELADOR un ajuste más bajo26 Encendido/Apagado del enfriamientoMueva el control del cuadrante hacia la palabra OFF (Apagado). Para volver a encender el enfriamiento, mueva el control del cuadrante hacia el ajuste de temperatura deseado. NOTA: No se enfriará ningún compartimiento cuando el control se fije en OFF.

REFRIGERADOR Su modelo podrá contar con algunas o todas estas características. Estantes del refrigerador (Estantes de vidrio en algunos modelos) Los estantes de su refrigerador son ajustables para adaptarlos a sus necesidades individuales de almacenamiento.Si usted guarda alimentos similares juntos y ajusta los estantes para que se adapten a las diferentes alturas de los artículos, le será muy fácil encontrar exactamente el artículo que desea. Asimismo, se reduce el tiempo que el refrigerador permanece abierto y se ahorra energía.Estantes y estantes de vidrio (en algunos modelos)Para quitar y volver a colocar un estante:1. Saque los artículos del estante.2. Deslice el estante directamente hacia fuera, hasta el tope.3. Según el modelo, levante la parte trasera o delantera del estante y traspase el tope. Deslice el resto del estante completamente hacia afuera.

4. Vuelva a colocar el estante deslizando la parte trasera a lo

largo de la guía en la pared de la carcasa. 5. Deslice la parte delantera del estante en la guía. Asegúrese de deslizar completamente el estante hacia adentro.Estante plegadizo (en algunos modelos)Para quitar y volver a colocar un estante:1. Para quitar todo el estante, incline hacia arriba el frente del mismo y deslícelo hacia usted para sacarlo. 2. Para quitar la mitad frontal del estante, sostenga el frente del estante con una mano y presione hacia arriba sobre el centro del estante. Luego empuje hacia abajo y hacia dentro sobre el estante hasta que se deslice por debajo de la mitad posterior del estante. 3. Vuelva a colocar el estante completo guiándolo dentro del revestimiento de la puerta y empujándolo hacia dentro hasta que se detenga. Luego incline el frente del estante hacia arriba hasta pasar el tope y deslícelo hacia dentro. Cajón para carnes (en algunos modelos) Para quitar y volver a colocar el cajón para carnes:1. Retire el cajón para carnes deslizándolo hacia afuera hasta el tope.2. Levante la parte delantera del cajón con una mano mientras sostiene la base del cajón con la otra mano. Deslice el resto del cajón completamente hacia afuera.3. Vuelva a colocar el cajón deslizándolo nuevamente hasta que se detenga por completo.Tapa del cajón para carnes (en algunos modelos)Para quitar y volver a colocar la tapa del cajón para carnes:1. Quite el cajón para carnes.2. Empuje la tapa hacia atrás para liberar los sujetadores traseros del estante. Levante la parte frontal de la tapa hacia arriba y jálela hacia adelante.3. Vuelva a colocar la tapa del cajón para carnes encajando las ranuras y los sujetadores en la tapa sobre las barras traseras y centrales del estante.4. Baje la tapa a su lugar y jale la tapa hacia adelante para trabar las lengüetas posteriores en el estante.5. Vuelva a colocar el cajón para carnes.NOTA: En algunos modelos, la bandeja para carnes se mueve lateralmente sobre el estante para proveer una posición flexible. Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.27 Guía para la conservación de carnesPor lo general guarde todas las carnes en su envoltura original siempre y cuando sea hermética y a prueba de humedad. Vuelva a envolverlas si fuera necesario. Consulte el cuadro siguiente respecto a períodos de conservación. Para guardar la carne por un tiempo más prolongado que los períodos indicados, congélela.Pescado o mariscos frescos.........úselos el mismo día en que los compróPollo, carne molida, carnes diversas (hígado) .................. 1-2 díasFiambres, filetes/asados............................................de 3 a 5 díasCarnes curadas........................................................de 7 a 10 díasSobras - Cubra las sobras con envoltura de plástico, papel de aluminio o guárdelas en recipientes de plástico con tapas herméticas. Cajón para verduras (en algunos modelos) Cajones para verdurasPara quitar y volver a colocar el cajón para verduras:1. Deslice el cajón para verduras hasta el tope. Levante el frente y deslice el cajón hasta que salga. 2. Vuelva a colocar el cajón deslizándolo completamente pasando el tope.Tapa del cajón para verduras Estilo 1 - Cubierta de plástico Para quitar y volver a colocar la tapa del cajón para verduras:1. Saque el (los) cajón (cajones).2. Levante el frente de la tapa para quitar el soporte de la misma. Luego levante la tapa y deslícela hacia afuera.

3. Vuelva a colocar la tapa encajando las lengüetas de la misma

dentro de las ranuras más bajas de la carcasa y empujándolas hacia dentro. Baje los retenedores delanteros hacia su lugar. Estilo 2 - Cubierta de vidrio Para quitar y volver a colocar la tapa del cajón para verduras:1. Jale el vidrio en sentido recto hacia afuera.

2. Vuelva a colocar el vidrio empujándolo en sentido recto hacia

adentro.Control de humedad del cajón para verduras (en algunos modelos)Usted puede controlar el nivel de humedad en el cajón hermético para verduras. Regule el control a cualquier ajuste entre LOW (Bajo) y HIGH (Alto).LOW (abierto) deja que el aire húmedo salga del cajón para verduras, y es el más adecuado para conservar las frutas y verduras con cáscara. ■ Frutas: Lávelas, déjelas secar y guárdelas en el refrigerador en bolsas de plástico o en el cajón para verduras. No lave ni pele las frutas del bosque hasta el momento de usarlas. Separe y guarde las frutas del bosque en su recipiente original en el cajón para verduras, o guárdelas en una bolsa de papel cerrada sin apretar en un estante del refrigerador. ■ Verduras con cáscaras: Colóquelas en una bolsa de plástico o un recipiente de plástico y guárdelas en el cajón para verduras. HIGH (cerrado) mantiene el aire húmedo en el cajón para verduras, y es el más adecuado para conservar las verduras frescas de hoja. ■ Verduras de hoja: Lávelas con agua fría, escúrralas y corte o arranque las partes magulladas o amarillentas. Colóquelas en una bolsa de plástico o un recipiente de plástico y guárdelas en el cajón para verduras.

CONGELADOR Su modelo podrá contar con algunas o todas estas características. Estante de alambre del congelador (en algunos modelos) Para quitar y volver a colocar un estante de alambre:

1. Quite el estante levantándolo ligeramente por completo y

moviéndolo completamente hacia la izquierda. Levante el lado derecho hacia arriba y fuera de los soportes del estante.2. Vuelva a colocar el estante poniendo el extremo izquierdo completamente dentro de los soportes del estante. Luego baje el extremo derecho del estante e introdúzcalo en los soportes del mismo. Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.28 NOTA: El estante deberá bajarse ligeramente y encajar en su lugar. Si el estante no parece estable, asegúrese de que ambos extremos del mismo hayan encajado en sus soportes. Estante de vidrio del congelador (en algunos modelos) Para quitar y volver a colocar un estante de vidrio:

1. Levante el frente del estante para elevar las lengüetas hacia

arriba y fuera de la abertura en cada riel del estante. Deslice el resto del estante completamente hacia afuera.

2. Vuelva a colocar el estante inclinando el extremo posterior

hacia abajo para alinear la lengüeta posterior del estante bajo el riel en cada lado del congelador. Empuje con cuidado el estante dentro del congelador hasta que las dos lengüetas centrales del estante estén ubicadas dentro de la abertura de cada riel. Baje el estante hasta que quede sobre los rieles del mismo. Guía para la conservación de alimentos congelados Los períodos de conservación variarán según la calidad y el tipo de alimentos, el tipo de empaque o envoltura empleada (deberá ser hermético y a prueba de humedad), y la temperatura de conservación. Selle herméticamente el paquete o envase para evitar la transferencia de sabor y olor en todo el producto. Es normal que hayan cristales de hielo dentro de un paquete sellado. Esto simplemente indica que la humedad y el aire dentro del paquete se han condensado, creando cristales de hielo. No coloque en el congelador más alimentos sin congelar de los que puedan congelarse en 24 horas (no más de 2 a 3 lb de alimentos por pie cúbico [907 a 1,350 g por L] de espacio en el congelador). Deje suficiente espacio en el congelador para la circulación de aire alrededor de los paquetes. La puerta del congelador debe cerrarse herméticamente. NOTA: Para obtener más información respecto a la preparación de alimentos para su congelación, consulte una guía de congeladores o un buen libro de cocina.

LA PUERTA Su modelo podrá contar con algunas o todas estas características. Rieles de la puerta Se pueden quitar los rieles de la puerta para facilitar la limpieza. Rieles a presión de la puerta (en algunos modelos) Para quitar y volver a colocar los rieles:

1. Quite los rieles de la puerta empujando hacia dentro

ligeramente en la parte frontal del soporte mientras jala hacia afuera la lengüeta interior. Repita estos pasos para el otro extremo.

2. Vuelva a colocar los rieles alineando los extremos de los

soportes con los botones que están en los costados del revestimiento de la puerta. Encaje a presión el soporte y el ensamblaje en las lengüetas que están encima del estante, como se muestra. Estilo 1 – Rieles de la puerta Estilo 2 – Anaqueles Recipientes de la puerta (en algunos modelos) Para quitar y volver a colocar los estantes/recipientes:

1. Quite el portalatas/recipiente levantándolo y jalándolo

directamente hacia afuera.

2. Vuelva a colocar el portalatas/recipiente deslizándolo hacia

dentro sobre el soporte elegido y empujándolo hacia abajo hasta que se detenga.29 Compartimiento de uso general y portalatas Cómo quitar y volver a colocar el compartimiento de uso general:

1. Saque el compartimiento de uso general levantando y

sosteniendo la cubierta, a la vez que levanta el compartimiento de uso general y lo jala directamente hacia afuera.

2. Vuelva a colocar el compartimiento de uso general

deslizándolo encima del soporte deseado y empujándolo hacia abajo hasta que se detenga. Para quitar y volver a colocar el portalatas:

1. Sostenga el portalatas con una mano y jálelo hacia arriba

hasta sacarlo del revestimiento de la puerta. Luego jale el portalatas nuevamente hacia arriba hasta pasar los topes.

2. Jale el portalatas directamente hacia fuera para quitarlo de la

3. Vuelva a colocar el portalatas alineando las ranuras en los

lados con los pasadores en el revestimiento de la puerta. Empuje hacia arriba la parte inferior del portalatas hasta pasar los topes y deslícelo por completo dentro del compartimiento. Fábrica de hielo (en algunos modelos) IMPORTANTE: Para los modelos con filtro de agua, después de conectar el refrigerador a un suministro de agua o de reemplazar el filtro de agua, llene y descarte dos recipientes completos de hielo para preparar el filtro de agua para el uso. Para encender y apagar la fábrica de hielo Para ENCENDER la fábrica de hielo, sencillamente baje el brazo de control de alambre. Para APAGAR la fábrica de hielo manualmente, levante el brazo de control de alambre a la posición de OFF (Apagado - brazo elevado) y escuche el chasquido. NOTA: Su fábrica de hielo tiene un apagado automático. A medida que se produce el hielo, los cubitos de hielo llenarán el depósito para hielo y éstos levantarán el brazo de control de alambre a la posición de OFF (Apagado - brazo elevado). No fuerce el brazo de control de alambre hacia arriba o hacia abajo. Depósito de hielo

1. Lave el depósito de hielo con un jabón suave y agua tibia.

2. Deslice el depósito de hielo bajo la fábrica de hielo; empújelo

hacia la parte posterior hasta donde sea posible.

3. Baje el brazo de la fábrica de hielo hacia la posición de

“encendido”. NOTA: Por lo general la fábrica de hielo toma aproximadamente 24 horas para comenzar a producir hielo. Tal vez note que el hielo tiene mal gusto. Si es así, deshágase de los tres primeros lotes de hielo producidos. Después de hacerlo, el hielo deberá tener un sabor normal. Ritmo de la producción de hielo ■ La fábrica de hielo deberá producir aproximadamente entre 8 y 12 lotes de hielo en un período de 24 horas. Deje transcurrir 3 días para que se vuelva a llenar por completo el depósito de hielo. ■ Para aumentar la producción de hielo, baje la temperatura del congelador y del refrigerador. Vea “Uso del (de los) control(es)”. Deje transcurrir 24 horas entre ajustes. Recuerde ■ La calidad del hielo dependerá de la calidad del agua que suministre a su fábrica de hielo. Evite la conexión de su fábrica de hielo a un suministro de agua blanda. Los químicos para ablandar el agua (como la sal) pueden dañar ciertos componentes de la fábrica de hielo y producir un hielo de muy baja calidad. Si no se puede evitar el uso de un suministro de agua blanda, asegúrese de que el ablandador de agua esté funcionando correctamente y que goce de un buen mantenimiento. ■ No use instrumentos afilados para romper el hielo en el depósito. Esto puede dañar el recipiente y el mecanismo de despachado. ■ No guarde nada encima ni dentro de la fábrica de hielo o del depósito de hielo.30

CUIDADO DE SU REFRIGERADOR

Limpieza Tanto la sección del refrigerador como la del congelador se descongelan automáticamente. No obstante, limpie ambas secciones más o menos una vez al mes para evitar la acumulación de olores. Limpie los derrames de inmediato.IMPORTANTE: ■ Debido a que el aire circula entre ambas secciones, los olores que se formen en una sección pasarán a la otra. Para eliminar los olores, limpie completamente ambas secciones. Para evitar la transferencia de olores y la deshidratación de los alimentos, envuelva o tape bien los alimentos.■ Para los modelos de acero inoxidable, el acero inoxidable es resistente a la corrosión y no a prueba de corrosión. Para ayudar a evitar la corrosión del acero inoxidable, mantenga las superficies limpias, siguiendo las instrucciones de limpieza a continuación. Para limpiar su refrigerador: NOTA: No use productos de limpieza abrasivos o ásperos, como aerosoles para ventanas, productos de limpieza para fregar, líquidos inflamables, ácido muriático, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados del petróleo en las superficies exteriores (puertas y carcasa), las partes de plástico, en el interior y en los revestimientos o juntas de la puerta. No use toallas de papel, estropajos para fregar u otros utensilios de limpieza ásperos.1. Desenchufe el refrigerador o desconecte el suministro de energía.2. Lave a mano, enjuague y seque todas las partes desmontables y las superficies interiores meticulosamente. Use una esponja limpia o un paño liso y un detergente suave en agua tibia. 3. Limpie las superficies exteriores.Metal pintado: Limpie el exterior de metal pintado con un paño limpio y liso, o una esponja y un detergente suave en agua tibia. Enjuague las superficies con agua tibia limpia y séquelas inmediatamente para evitar las manchas de agua. Acero inoxidable: Lave las superficies de acero inoxidable con un paño limpio y liso o una esponja y un detergente suave en agua tibia. Enjuague las superficies con agua tibia limpia y séquelas inmediatamente para evitar las manchas de agua. NOTA: Cuando limpie el acero inoxidable, siempre talle en la dirección del hilo para evitar rayar a través del hilo. 4. No es necesaria una limpieza rutinaria del condensador en ambientes de funcionamiento normal en el hogar. Si el ambiente es particularmente grasoso o polvoriento, o si hay bastante tránsito de mascotas en el hogar, el condensador deberá limpiarse cada dos o tres meses para asegurar la máxima eficiencia.Si necesita limpiar el condensador:■ Quite la rejilla de la base.■ Use una aspiradora con un cepillo suave para limpiar la rejilla, las áreas abiertas detrás de la rejilla y el área de la superficie frontal del condensador. ■ Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Cómo cambiar los focos NOTA: No todos los focos para electrodomésticos son adecuados para su refrigerador. Asegúrese de reemplazar el foco con otro foco para electrodomésticos del mismo tamaño, forma y vataje (que no sea de más de 40 vatios).Estilo 1 – Control electrónicoLos focos están ubicados en la parte superior del compartimiento del refrigerador.1. Desenchufe el refrigerador o desconecte el suministro de energía.

2. Apriete con ambas manos hacia dentro en los lados de la

pantalla de luz, liberándola de la parte posterior del compartimiento. Luego mueva la pantalla hacia atrás para liberarla del frente del compartimiento.

3. Quite el (los) foco(s) y reemplácelo(s) con un foco(s) para

electrodomésticos de 40 vatios del mismo tamaño y la misma forma.4. Vuelva a colocar la pantalla de luz insertando el extremo frontal dentro del compartimiento y empujándolo hasta que encaje a presión en su lugar. 5. Enchufe el refrigerador o reconecte el suministro de energía. ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable.No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.31 Estilo 2 – Control tipo cuadranteEl foco está ubicado detrás del control. 1. Desenchufe el refrigerador o desconecte el suministro de energía.2. Saque la pantalla de luz apretando los lados y jalándola directamente hacia abajo.3. Quite el foco y reemplácelo con un foco para electrodomésticos de 40 vatios, del mismo tamaño y la misma forma.4. Vuelva a colocar la pantalla de luz.5. Enchufe el refrigerador o reconecte el suministro de energía.

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte “Preguntas que se hacen con frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico. En EE.UU., www.amana.com En Canadá, www.amanacanada.ca Funcionamiento del refrigerador El refrigerador no funciona ■ ¿Está desenchufado el cable eléctrico? Conecte a un contacto de pared de conexión a tierra de 3 terminales. ■ ¿Funciona el contacto? Enchufe una lámpara para ver si funciona el contacto.■ ¿Hay un fusible de la casa fundido o se disparó el cortacircuitos? Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista. ■ ¿Está(n) encendido(s) el(los) control(es)? Asegúrese de que el control del refrigerador esté encendido. Vea “Uso del(de los) control(es)”. ■ ¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo. NOTA: El ajustar el (los) control(es) de temperatura en la posición más fría no enfriará ningún compartimiento más rápido.Parece que el motor funciona excesivamenteEs posible que su nuevo refrigerador funcione por períodos más largos que su refrigerador anterior debido al compresor y los ventiladores de alto rendimiento. Es posible que la unidad funcione por más tiempo si la habitación está caliente, si se ha agregado una gran cantidad de alimentos, si se abre la puerta con frecuencia o si se ha dejado la misma abierta.Parece que el refrigerador es ruidosoEl ruido del refrigerador se ha ido reduciendo a lo largo de los años. Debido a esta reducción, es posible que escuche ruidos intermitentes en su nuevo refrigerador que no había notado en el modelo viejo. A continuación se enumeran algunos sonidos normales con explicaciones. ■ Sonido pulsante - los ventiladores/el compresor se están ajustando para obtener el máximo desempeño. ■ Sonido sibilante/vibraciones - flujo de líquido refrigerante, movimiento de la tubería de agua o artículos guardados arriba del refrigerador. ■ Estallido - contracción/expansión de las paredes interiores, especialmente durante el enfriamiento inicial. ■ Agua corriendo/goteos - puede escucharse cuando el hielo se derrite durante la descongelación y el agua corre hacia la bandeja recolectora.La puerta no cierra completamente ■ ¿Está bloqueada la puerta? Mueva los paquetes de alimentos lejos de la puerta. ■ ¿Hay un recipiente o un estante bloqueando el paso? Empuje el recipiente o el estante nuevamente a la posición correcta. ■ ¿Está obstruyendo la puerta la tapa del compartimiento para verduras? Asegúrese de empujar bien la tapa del compartimiento para verduras, de manera que la parte posterior descanse sobre los soportes. ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.32 Es difícil abrir la puerta ■ ¿Están las juntas sucias o pegajosas? Limpie las juntas y las superficies de contacto con jabón suave y agua tibia. Enjuague y seque con un paño suave. Temperatura y humedad La temperatura está demasiado caliente ■ ¿Es una nueva instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo. ■ ¿Se abre o se deja abierta la puerta a menudo? Esto hace que entre aire tibio al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga la puerta completamente cerrada. ■ ¿Se ha agregado una gran cantidad de alimentos? Deje que transcurran varias horas para que el refrigerador vuelva a la temperatura normal. ■ ¿Se ha(n) ajustado el(los) control(es) correctamente de acuerdo con las condiciones circundantes? Ajuste el(los) control(es) en un ajuste más frío. Fíjese en la temperatura en 24 horas. Vea “Uso del(de los) control(es)”.Hay acumulación de humedad en el interiorNOTA: Es normal que se acumule un poco de humedad. ■ ¿Está húmeda la habitación? Esto contribuye a la acumulación de humedad. ■ ¿Se abre o se deja abierta la puerta a menudo? Esto hace que entre aire húmedo al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga la puerta completamente cerrada. Hielo y agua La fábrica de hielo no produce hielo o no produce suficiente hielo■ ¿Se ha conectado el refrigerador a un suministro de agua y se ha abierto la válvula de cierre del suministro? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre de agua. ■ ¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua. ■ ¿Está encendida la fábrica de hielo? Asegúrese de que el brazo de alambre de cierre o el interruptor (dependiendo del modelo) esté en la posición de ON (Encendido). ■ ¿Es nueva la instalación? Espere 24 horas después de la instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 72 horas para la producción total de hielo. ■ ¿Se acaba de sacar una gran cantidad de hielo? Deje transcurrir 24 horas para que la fábrica de hielo produzca más hielo. ■ ¿Se trabó un cubo de hielo en el brazo eyector de la fábrica de hielo?Saque el hielo del brazo eyector con un utensilio de plástico. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”. Los cubos de hielo son huecos o pequeñosNOTA: Esto es una indicación de baja presión de agua.■ ¿No está abierta por completo la válvula de cierre de agua? Abra completamente la válvula de cierre de agua.■ ¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”. ■ ¿Aún tiene preguntas acerca de la presión de agua? Llame a un plomero competente autorizado.El hielo tiene mal sabor, mal olor o un color grisáceo ■ ¿Son nuevas las conexiones de plomería? Las conexiones nuevas de plomería pueden producir un hielo descolorido o de mal sabor. ■ ¿Se han guardado los cubos de hielo por mucho tiempo? Deseche ese hielo. Lave el depósito de hielo. Deje transcurrir 24 horas para que la fábrica de hielo haga hielo nuevo. ■ ¿Ha habido una transferencia de olor de los alimentos? Use empaques herméticos contra humedad para almacenar comida. ■ ¿Contiene el agua minerales (como el azufre)? Podría ser necesario instalar un filtro de agua para eliminar los minerales. ACCESORIOS Para pedir filtros de repuesto, llame al 1-800-901-2042 y solicite el número de pieza que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Whirlpool. En Canadá, llame al 1-800-807-6777.Limpiador de acero inoxidable: Pida la pieza No. 4396095 ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable.No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.33 GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE AMANA

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, la marca Amana de Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominado “Amana”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal. El servicio deberá ser suministrado por una compañía de servicio designada por Amana. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

EXCLUSIONES DE LA GARANTÍA

Esta garantía limitada no cubre: 1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación. 2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa. 3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de consumo están excluidas de la cobertura de la garantía. 4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta, instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por Amana. 5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Amana en un lapso de 30 días a partir de la fecha de compra.

6. Cualquier pérdida de comida o medicamentos debido a fallas del refrigerador o del congelador.

7. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico. 9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto en el cual no haya disponible un técnico de servicio autorizado por Amana. 10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado de conformidad con las instrucciones de instalación publicadas por Amana. 11. Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan removido, alterado o que no puedan ser identificados con facilidad. 12. Cualquier daño o decoloración de la superficie para borrar en seco de la puerta, que haya sido causado por marcadores de colores diferentes a los colores de marcadores recomendados para borrar en seco en el Manual de uso y cuidado. 13. Cualquier daño o decoloración causado por cualquier marcador a superficies del refrigerador que no hayan sido diseñadas como superficies para borrar en seco.

14. Decoloración, herrumbre u oxidación de las superficies de acero inoxidable.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comerciabilidad o aptitud, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES O CONSECUENTES SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. AMANA NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de Amana para determinar si corresponde otra garantía. 5/1034 Para obtener información adicional acerca de su producto, en EE.UU. visite www.amana.com En Canadá, visite www.amanacanada.ca Si usted no tiene acceso a internet y necesita ayuda para usar su producto, o si quisiera hacer una cita para obtener servicio, puede ponerse en contacto con Amana, en el número que se indica a continuación. Tenga listo su número de modelo completo. Puede encontrar el número de modelo y de serie en la etiqueta ubicada en la pared interior del compartimiento del refrigerador. Si necesita ayuda o servicio técnico, en EE.UU., llame al 1-800-843-0304. En Canadá, llame al 1-800-807-6777. Si necesita asistencia adicional, puede escribir a Amana con sus preguntas o dudas a la dirección que aparece a continuación: En los EE.UU.: Amana Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 En Canadá: Amana Brand Home Appliances Customer eXperience Centre 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7 Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día. Sírvase guardar estas Instrucciones para el usuario y la información con el número de modelo, para referencia futura.35 Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DÉPANNAGE, veuillez visiter notre site Web www.amana.com pour des informations supplémentaires. Si vous avez toujours besoin d'assistance, veuillez nous téléphoner au 1-800-843-0304. Au Canada, visitez notre site Web www.amanacanada.ca ou téléphonez-nous au 1-800-807-6777. Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.

Marca registrada/™Marca de comercio de Maytag Corporation o sus compañías asociadas. Usada bajo licencia por Maytag Limited en Canadá.
